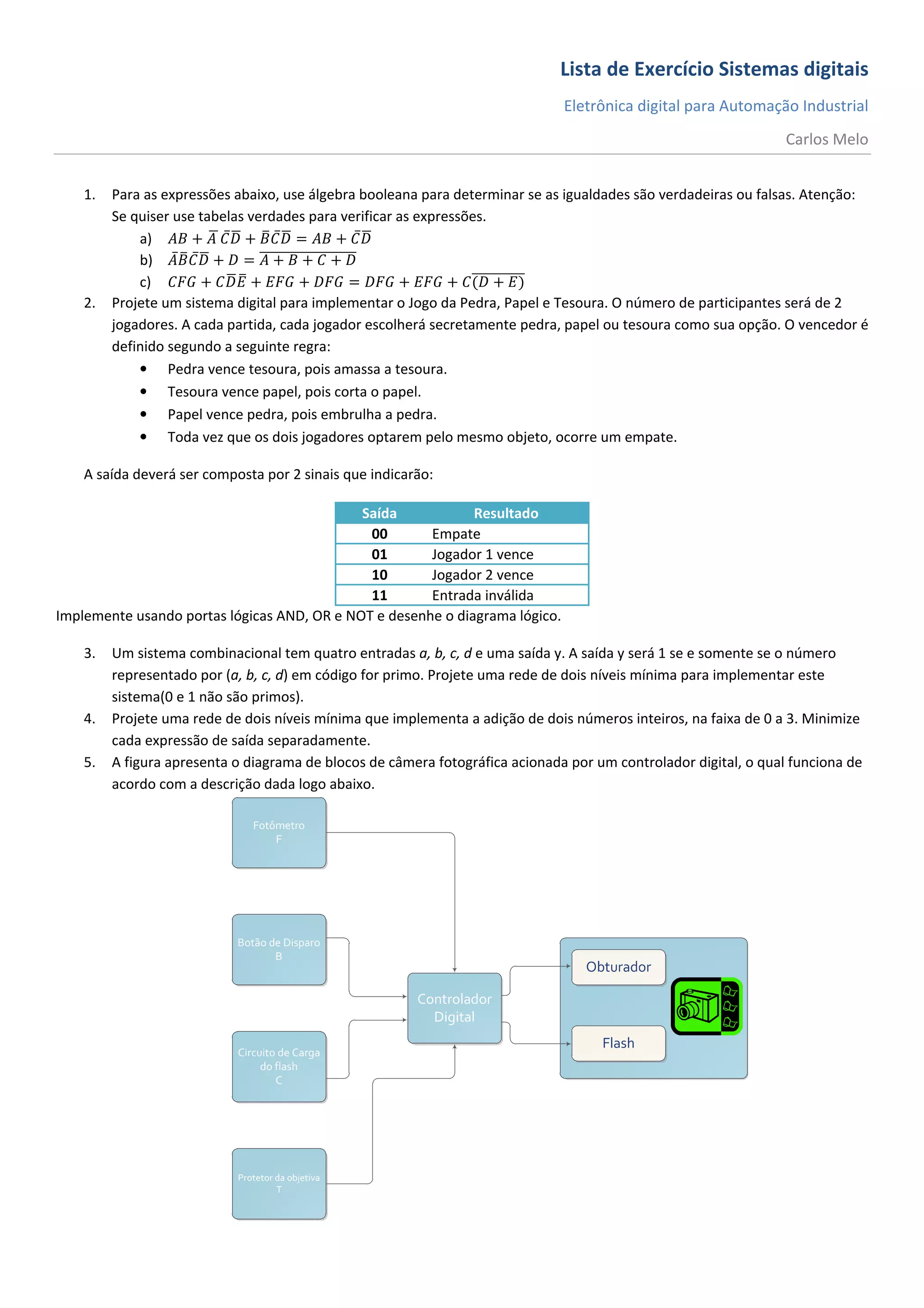

1. Lista de Exercício Sistemas digitais
Eletrônica digital para Automação Industrial
Carlos Melo
1. Para as expressões abaixo, use álgebra booleana para determinar se as igualdades são verdadeiras ou falsas. Atenção:
Se quiser use tabelas verdades para verificar as expressões.
a) + + = +
b) + = + + +
c) + + + = + + ( + )
2. Projete um sistema digital para implementar o Jogo da Pedra, Papel e Tesoura. O número de participantes será de 2
jogadores. A cada partida, cada jogador escolherá secretamente pedra, papel ou tesoura como sua opção. O vencedor é
definido segundo a seguinte regra:
• Pedra vence tesoura, pois amassa a tesoura.
• Tesoura vence papel, pois corta o papel.
• Papel vence pedra, pois embrulha a pedra.
• Toda vez que os dois jogadores optarem pelo mesmo objeto, ocorre um empate.
A saída deverá ser composta por 2 sinais que indicarão:
Saída Resultado
00 Empate
01 Jogador 1 vence
10 Jogador 2 vence
11 Entrada inválida
Implemente usando portas lógicas AND, OR e NOT e desenhe o diagrama lógico.
3. Um sistema combinacional tem quatro entradas a, b, c, d e uma saída y. A saída y será 1 se e somente se o número
representado por (a, b, c, d) em código for primo. Projete uma rede de dois níveis mínima para implementar este
sistema(0 e 1 não são primos).
4. Projete uma rede de dois níveis mínima que implementa a adição de dois números inteiros, na faixa de 0 a 3. Minimize
cada expressão de saída separadamente.
5. A figura apresenta o diagrama de blocos de câmera fotográfica acionada por um controlador digital, o qual funciona de
acordo com a descrição dada logo abaixo.

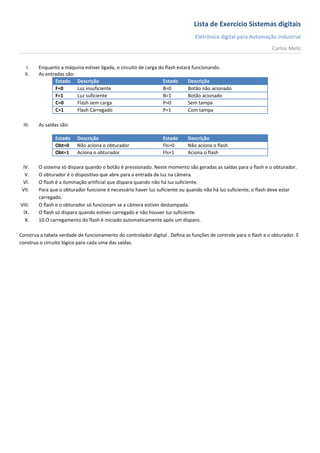

2. Lista de Exercício Sistemas digitais
Eletrônica digital para Automação Industrial
Carlos Melo
I. Enquanto a máquina estiver ligada, o circuito de carga do flash estará funcionando.
II. As entradas são:
Estado Descrição Estado Descrição
F=0 Luz insuficiente B=0 Botão não acionado
F=1 Luz suficiente B=1 Botão acionado
C=0 Flash sem carga P=0 Sem tampa
C=1 Flash Carregado P=1 Com tampa
III. As saídas são:
Estado Descrição Estado Descrição
Obt=0 Não aciona o obturador Fls=0 Não aciona o flash
Obt=1 Aciona o obturador Fls=1 Aciona o flash
IV. O sistema só dispara quando o botão é pressionado. Neste momento são geradas as saídas para o flash e o obturador.
V. O obturador é o dispositivo que abre para a entrada de luz na câmera.
VI. O flash é a iluminação artificial que dispara quando não há luz suficiente.
VII. Para que o obturador funcione é necessário haver luz suficiente ou quando não há luz suficiente, o flash deve estar
carregado.
VIII. O flash e o obturador só funcionam se a câmera estiver destampada.
IX. O flash só dispara quando estiver carregado e não houver luz suficiente.
X. 10.O carregamento do flash é iniciado automaticamente após um disparo.
Construa a tabela verdade de funcionamento do controlador digital . Defina as funções de controle para o flash e o obturador. E
construa o circuito lógico para cada uma das saídas.
