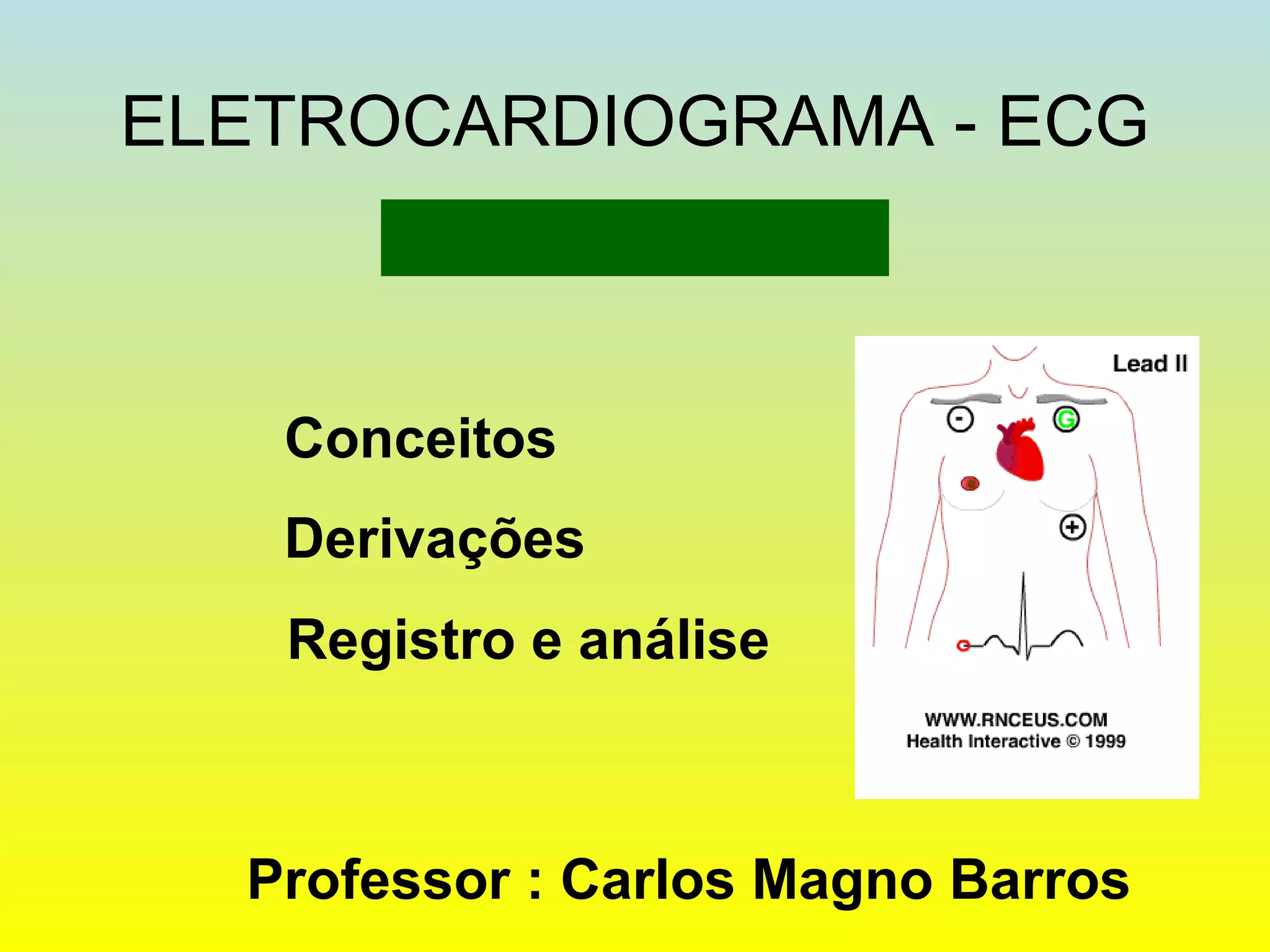

1. ELETROCARDIOGRAMA - ECG
Professor : Carlos Magno Barros
Conceitos
Derivações
Registro e análise

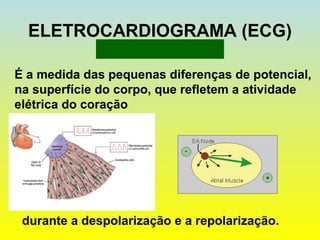

2. ELETROCARDIOGRAMA (ECG)
É a medida das pequenas diferenças de potencial,
na superfície do corpo, que refletem a atividade
elétrica do coração
durante a despolarização e a repolarização.

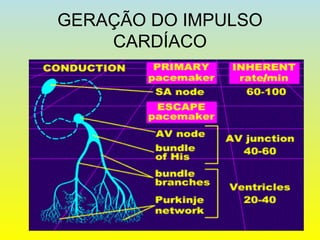

3. GERAÇÃO DO IMPULSO
CARDÍACO

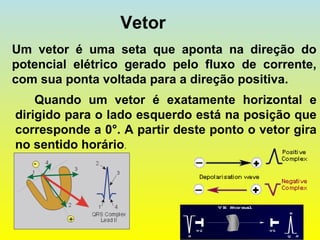

4. Vetor
Quando um vetor é exatamente horizontal e
dirigido para o lado esquerdo está na posição que
corresponde a 0°. A partir deste ponto o vetor gira
no sentido horário.
Um vetor é uma seta que aponta na direção do
potencial elétrico gerado pelo fluxo de corrente,
com sua ponta voltada para a direção positiva.

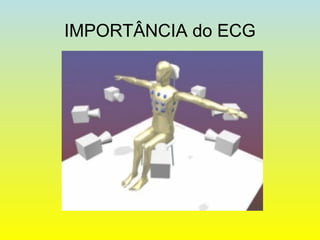

5. IMPORTÂNCIA do ECG

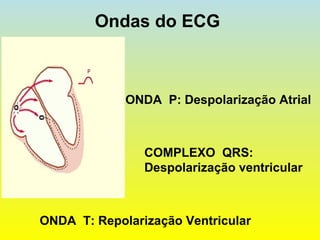

6. Ondas do ECG
ONDA P: Despolarização Atrial
COMPLEXO QRS:
Despolarização ventricular
ONDA T: Repolarização Ventricular

7. Derivações
O ECG padrão apresenta 12 derivações.
Chama-se de derivação a análise de corrente
elétrica resultante da diferença de dois eletrodos.
Derivações Bipolares Periféricas
Derivações periféricas aumentadas
Derivações Torácicas

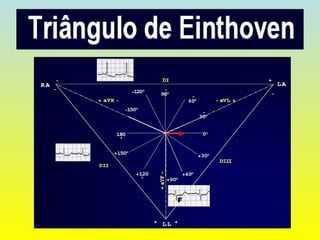

8. Eixo das derivações periféricas
Cada derivação periférica é um par de
eletrodos com um sentido de eixo da
derivação de negativo para o positivo

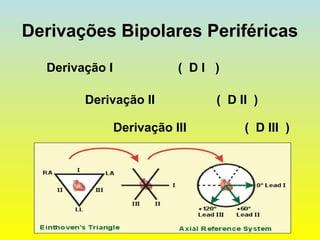

10. Derivações Bipolares Periféricas
Derivação III ( D III )
Derivação I ( D I )
Derivação II ( D II )

11. Derivações periféricas
aumentadas
aVF: perna esquerda
aVR: braço direito
aVL: braço esquerdo

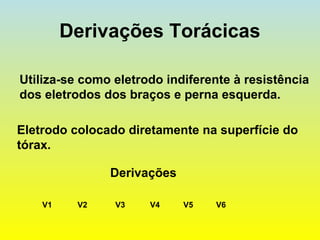

12. Derivações Torácicas
Utiliza-se como eletrodo indiferente à resistência
dos eletrodos dos braços e perna esquerda.
V6
Eletrodo colocado diretamente na superfície do
tórax.
Derivações
V1 V2 V3 V4 V5

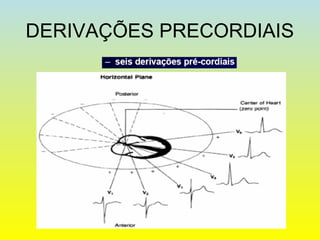

13. DERIVAÇÕES PRECORDIAIS

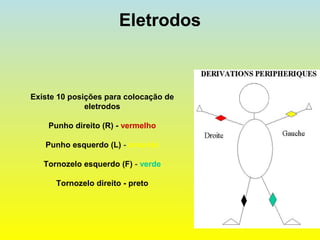

14. Eletrodos
Existe 10 posições para colocação de
eletrodos
Punho direito (R) - vermelho
Punho esquerdo (L) - amarelo
Tornozelo esquerdo (F) - verde
Tornozelo direito - preto

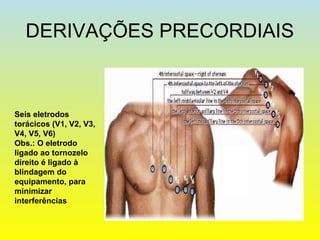

15. DERIVAÇÕES PRECORDIAIS
Seis eletrodos
torácicos (V1, V2, V3,
V4, V5, V6)
Obs.: O eletrodo
ligado ao tornozelo
direito é ligado à
blindagem do
equipamento, para
minimizar
interferências

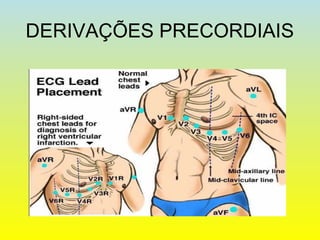

16. DERIVAÇÕES PRECORDIAIS

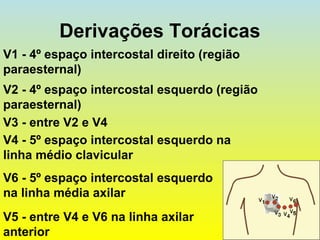

17. Derivações Torácicas
V6 - 5º espaço intercostal esquerdo
na linha média axilar
V1 - 4º espaço intercostal direito (região
paraesternal)
V2 - 4º espaço intercostal esquerdo (região
paraesternal)
V3 - entre V2 e V4
V4 - 5º espaço intercostal esquerdo na
linha médio clavicular
V5 - entre V4 e V6 na linha axilar
anterior

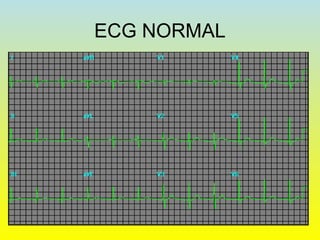

18. ECG NORMAL

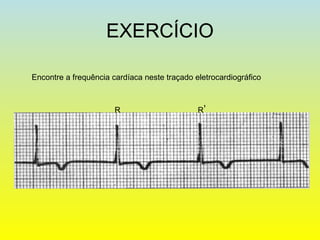

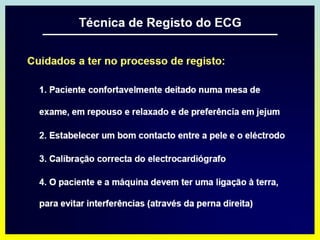

20. EXERCÍCIO
R R’
Encontre a frequência cardíaca neste traçado eletrocardiográfico
