1. ELETRICIDADE INDUSTRIAL
Professor: Sobral
E-mail: flavio_g_sobral@hotmail.com

2. ELETRICIDADE INDUSTRIAL
AULA N° 01
CONDUTORES / ISOLANTES /
EMENDAS / SIMBOLOGIA /
COMUTADORES DE COMANDO
2

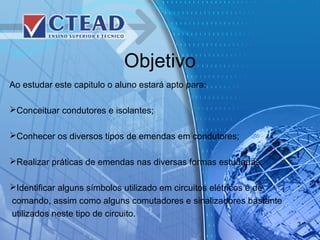

3. Objetivo
Ao estudar este capitulo o aluno estará apto para:
Conceituar condutores e isolantes;
Conhecer os diversos tipos de emendas em condutores;
Realizar práticas de emendas nas diversas formas estudadas;
Identificar alguns símbolos utilizado em circuitos elétricos e de
comando, assim como alguns comutadores e sinalizadores bastante
utilizados neste tipo de circuito.
3

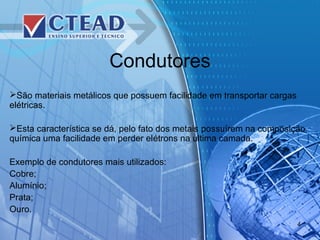

4. Condutores
São materiais metálicos que possuem facilidade em transportar cargas
elétricas.
Esta característica se dá, pelo fato dos metais possuírem na composição
química uma facilidade em perder elétrons na ultima camada.
Exemplo de condutores mais utilizados:
Cobre;
Alumínio;
Prata;
Ouro.
4

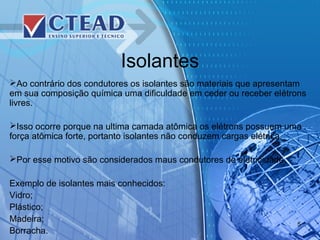

5. Isolantes
Ao contrário dos condutores os isolantes são materiais que apresentam
em sua composição química uma dificuldade em ceder ou receber elétrons
livres.
Isso ocorre porque na ultima camada atômica os elétrons possuem uma
força atômica forte, portanto isolantes não conduzem cargas elétrica.
Por esse motivo são considerados maus condutores de eletricidade.
Exemplo de isolantes mais conhecidos:
Vidro;
Plástico;
Madeira;
Borracha.
5

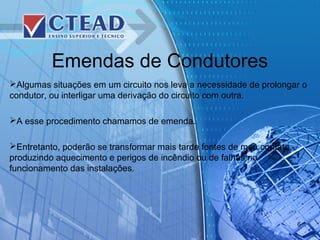

6. Emendas de Condutores
Algumas situações em um circuito nos leva a necessidade de prolongar o
condutor, ou interligar uma derivação do circuito com outra.
A esse procedimento chamamos de emenda.
Entretanto, poderão se transformar mais tarde fontes de mau contato,
produzindo aquecimento e perigos de incêndio ou de falhas no
funcionamento das instalações.
6

7. Tipos de Emendas
Emenda tipo prosseguimento:
Deve ser feita quando queremos
ligar um fio ao outro para torná-lo
mais comprido.
7

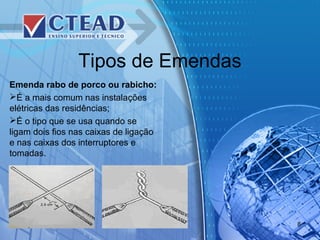

8. Tipos de Emendas
Emenda rabo de porco ou rabicho:
É a mais comum nas instalações
elétricas das residências;
É o tipo que se usa quando se
ligam dois fios nas caixas de ligação
e nas caixas dos interruptores e
tomadas.
8

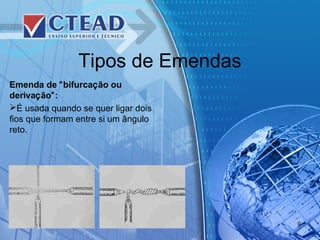

9. Tipos de Emendas
Emenda de “bifurcação ou
derivação”:
É usada quando se quer ligar dois
fios que formam entre si um ângulo
reto.
9

10. Dicas para uma boa emenda
Sempre fazer as emendas utilizando dois alicates para evitar folga na
emenda;
Caso haja condições unir a emenda com solda branca;
Fazer uma boa isolação, evitando contato com as partes do condutor;
Evitar desencapar o condutor com a parte cortante do alicate, pode
danificar o condutor sem que você perceba;
10

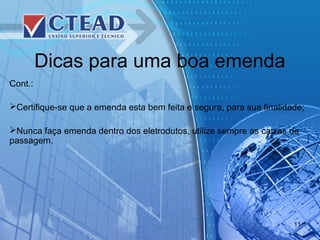

11. Dicas para uma boa emenda
Cont.:
Certifique-se que a emenda esta bem feita e segura, para sua finalidade;
Nunca faça emenda dentro dos eletrodutos, utilize sempre as caixas de
passagem.
11

12. Comutadores de Comando
São dispositivos bastante utilizados nos circuitos de comando e tem por
finalidade ligar ou desligar o circuito;
Existem vários tipos e modelos, conforme figura no próximo slide;
Comutadores com trava, comutadores com reversão por mola, botão tipo
pulso, botão de duas posições, botão de três posições, botão de
emergência com chave, etc.
12

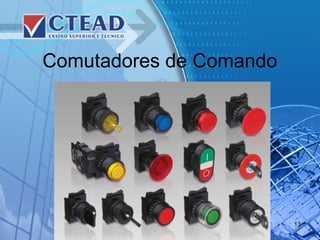

13. Comutadores de Comando
13

14. Comutadores de Comando
14

15. Acessórios de Comando
15

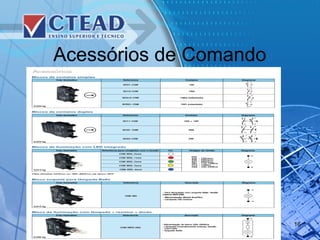

16. Acessórios de Comando
16

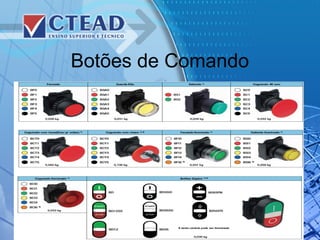

17. Botões de Comando
17

18. Botões de Comando
18

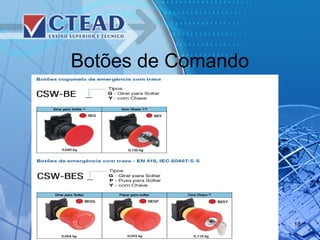

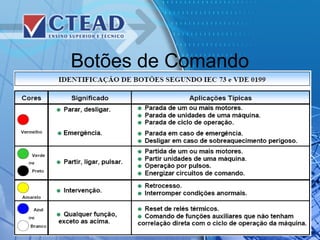

19. Botões de Comando
19

20. Sinalizadores de Comando
20

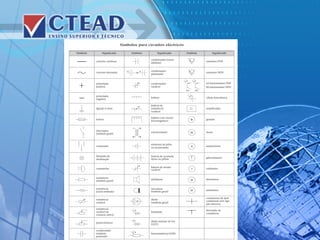

21. Simbologia
As simbologias em um circuito é bastante importante para o
entendimento dos equipamentos a serem instalados, no slide seguinte
veremos algumas das mais importantes e mais freqüentes;
Através dos símbolos a interpretação dos esquemas e/ou diagramas
elétricos os eletricistas terão condições de interpretar, analisar e conduzir o
entendimento lógico da máquina, dos circuitos e/ou das instalações
industriais.
21

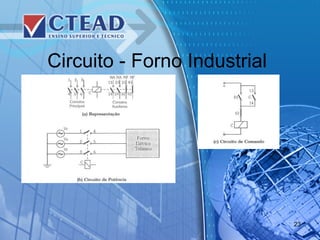

23. Circuito - Forno Industrial
23

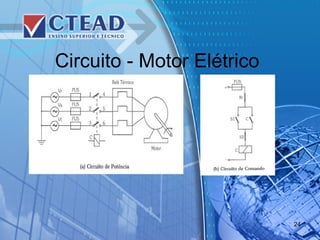

24. Circuito - Motor Elétrico
24

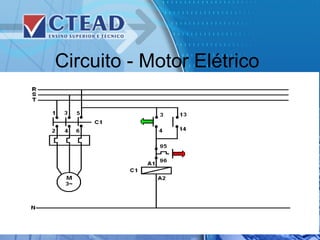

25. Circuito - Motor Elétrico
25

26. Circuito - Motor Elétrico
26

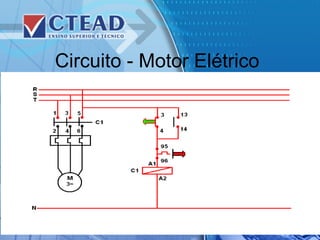

27. Circuito - Motor Elétrico
27

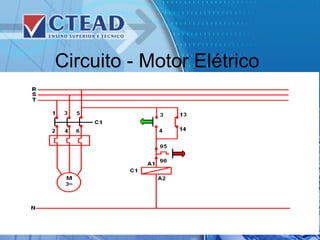

28. Circuito - Motor Elétrico
28

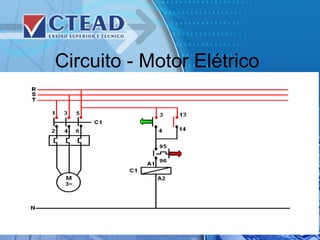

29. Circuito - Motor Elétrico
29
