Aula 07 08 - imagens

Sistemas e Aplicações
Multimídia
Maio - 2015
Professor: Giomar Sequeiros O.
Email: giomar.olivera@anhanguera.com
Conteúdo
Imagens
Aula 7 - 8

Imagem
Sistemas e Aplicações Multimídia 2

Imagem

Imagem

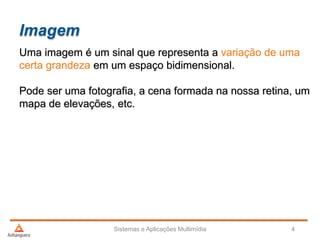

Uma imagem é um sinal que representa a variação de uma
certa grandeza em um espaço bidimensional.
Pode ser uma fotografia, a cena formada na nossa retina, um
mapa de elevações, etc.

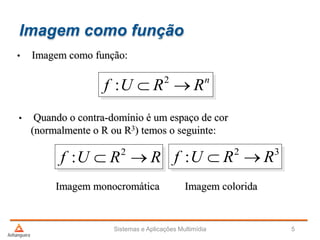

Imagem como função
RRUf  2
: 32
: RRUf 
Imagem monocromática Imagem colorida
• Quando o contra-domínio é um espaço de cor
(normalmente o R ou R3) temos o seguinte:
• Imagem como função:
n
RRUf  2
:

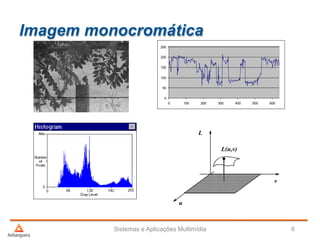

Imagem monocromática
0
50
100
150
200
250
0 100 200 300 400 500 600
u
v
L
L(u,v)

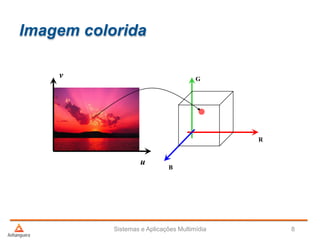

Imagem colorida

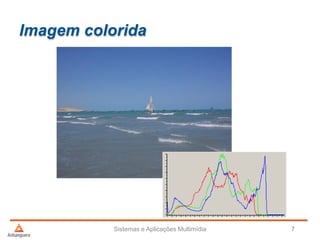

Imagem colorida
R
G
B
u
v

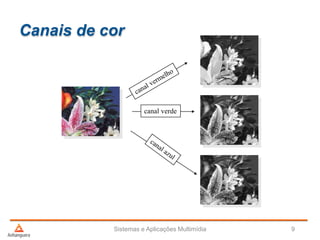

Canais de cor
canal verde

Representação digital de imagens

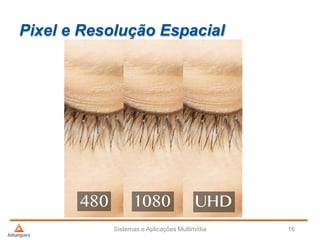

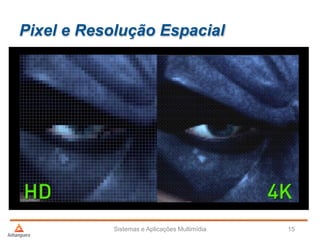

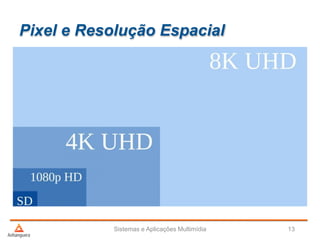

Pixel e Resolução Espacial
• Resolução Espacial da Visão, é o parâmetro que mede quantos pontos
(pixels) diferentes o olho pode distinguir em uma imagem.
• O campo de visão humano corresponde a uma matriz de cerca de 3000
x 3000 pixels.
• Os filmes cinematográficos apresentam resolução maiores para a
ilusão de participação (visão periférica e movimentação da cabeça)

• Televisão comum aproximadamente 512 x 480 pixels no formato 4:3.
• Televisão HDTV apresenta 1366 x 768 (HD ready) e 1920 x 1080 (Full
HD) no formato 16:9.
• No computador a resolução é configurável de acordo com a placa de
vídeo e o monitor.
• Resoluções de ultra resolução UHDTV : 2k(2448 x 1080), 4k(4096 x
2160), 8k (7980 x 4320)

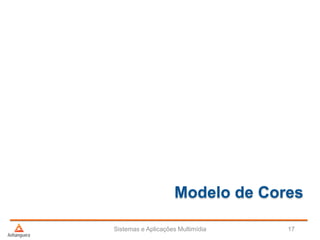

Modelo de Cores

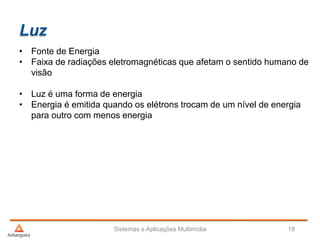

Luz
• Fonte de Energia
• Faixa de radiações eletromagnéticas que afetam o sentido humano de
visão
• Luz é uma forma de energia
• Energia é emitida quando os elétrons trocam de um nível de energia
para outro com menos energia

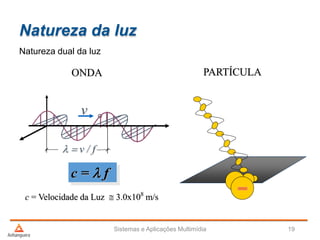

Natureza da luz
Natureza dual da luz
c = l f
c = Velocidade da Luz @ 3.0x108
m/s
l = v / f
v
ONDA PARTÍCULA

Cores: introdução
Luz + Sistema visual humano

Cores: introdução

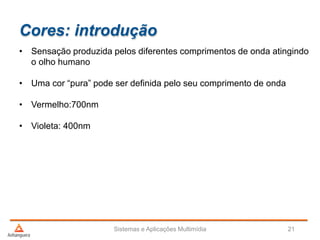

• Sensação produzida pelos diferentes comprimentos de onda atingindo
o olho humano
• Uma cor “pura” pode ser definida pelo seu comprimento de onda
• Vermelho:700nm
• Violeta: 400nm

Cores: introdução
• A quantidade de bits requerida por um pixel depende da representação
adotada para as cores.
• A visão humana enxerga a luz de comprimento de onda entre 400 a
700 nanômetros.
• São as cores espectrais que vão do violeta ao vermelho.
• A maior sensibilidade é para o verde (centro) depois vermelho e por fim
azul (extremos)

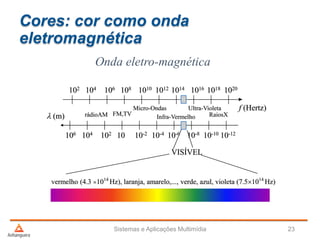

Cores: cor como onda
eletromagnética
Onda eletro-magnética
l (m)
VISÍVEL
f (Hertz)
102 104 106 108 1010 1012 1014 1016 1018 1020
rádioAM FM,TV
Micro-Ondas
Infra-Vermelho
Ultra-Violeta
RaiosX
106 104 102 10 10-2 10-4 10-6 10-8 10-10 10-12
vermelho (4.3 1014
Hz), laranja, amarelo,..., verde, azul, violeta (7.51014
Hz)

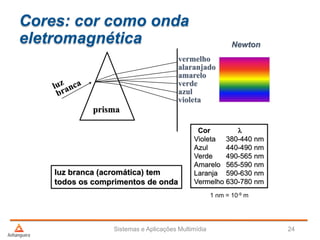

Cores: cor como onda
eletromagnética
prisma
vermelho
alaranjado
amarelo
verde
azul
violeta
luz branca (acromática) tem
todos os comprimentos de onda
Newton
Cor l
Violeta 380-440 nm
Azul 440-490 nm
Verde 490-565 nm
Amarelo 565-590 nm
Laranja 590-630 nm
Vermelho 630-780 nm
1 nm = 10-9 m

Cores: processo de formação

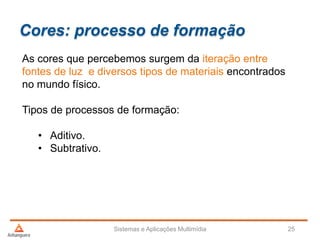

As cores que percebemos surgem da iteração entre
fontes de luz e diversos tipos de materiais encontrados
no mundo físico.
Tipos de processos de formação:
• Aditivo.
• Subtrativo.

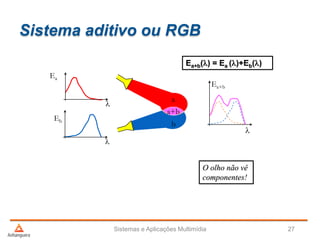

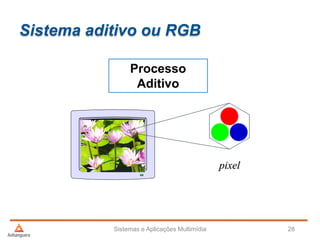

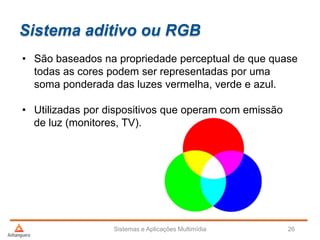

Sistema aditivo ou RGB
• São baseados na propriedade perceptual de que quase
todas as cores podem ser representadas por uma
soma ponderada das luzes vermelha, verde e azul.
• Utilizadas por dispositivos que operam com emissão
de luz (monitores, TV).

Ea+b(l) = Ea (l)+Eb(l)
l
l
Ea
l
Eb
a
b
Ea+b
O olho não vê
componentes!
a+b

Processo
Aditivo
pixel

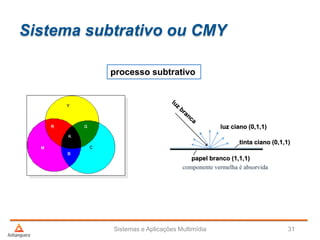

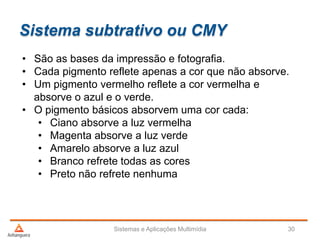

Sistema subtrativo ou CMY

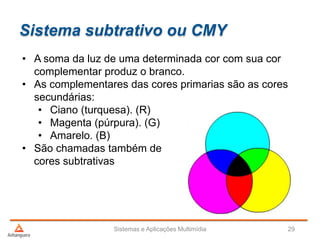

• A soma da luz de uma determinada cor com sua cor
complementar produz o branco.
• As complementares das cores primarias são as cores
secundárias:
• Ciano (turquesa). (R)
• Magenta (púrpura). (G)
• Amarelo. (B)
• São chamadas também de
cores subtrativas

• São as bases da impressão e fotografia.
• Cada pigmento reflete apenas a cor que não absorve.
• Um pigmento vermelho reflete a cor vermelha e
absorve o azul e o verde.
• O pigmento básicos absorvem uma cor cada:
• Ciano absorve a luz vermelha
• Magenta absorve a luz verde
• Amarelo absorve a luz azul
• Branco refrete todas as cores
• Preto não refrete nenhuma

processo subtrativo
tinta ciano (0,1,1)
luz ciano (0,1,1)
componente vermelha é absorvida
papel branco (1,1,1)

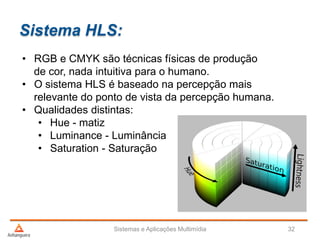

Sistema HLS:
• RGB e CMYK são técnicas físicas de produção
de cor, nada intuitiva para o humano.
• O sistema HLS é baseado na percepção mais
relevante do ponto de vista da percepção humana.
• Qualidades distintas:
• Hue - matiz
• Luminance - Luminância
• Saturation - Saturação

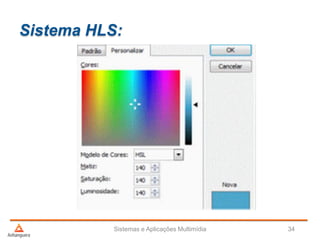

Sistema HLS:

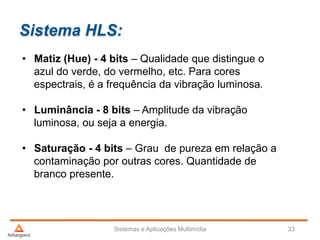

• Matiz (Hue) - 4 bits – Qualidade que distingue o
azul do verde, do vermelho, etc. Para cores
espectrais, é a frequência da vibração luminosa.
• Luminância - 8 bits – Amplitude da vibração
luminosa, ou seja a energia.
• Saturação - 4 bits – Grau de pureza em relação a
contaminação por outras cores. Quantidade de
branco presente.

Sistema HLS:

Sistema CIE - XYZ:

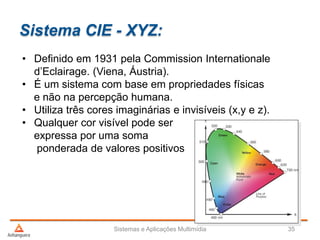

• Definido em 1931 pela Commission Internationale
d’Eclairage. (Viena, Áustria).
• É um sistema com base em propriedades físicas
e não na percepção humana.
• Utiliza três cores imaginárias e invisíveis (x,y e z).
• Qualquer cor visível pode ser
expressa por uma soma
ponderada de valores positivos

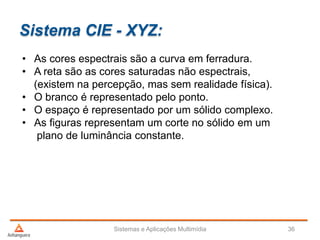

Sistema CIE - XYZ:
• As cores espectrais são a curva em ferradura.
• A reta são as cores saturadas não espectrais,
(existem na percepção, mas sem realidade física).
• O branco é representado pelo ponto.
• O espaço é representado por um sólido complexo.
• As figuras representam um corte no sólido em um
plano de luminância constante.

Bibliografia Recomendada
PAULA FILHO, Wilson de Pádua.
Multimídia: Conceitos e Aplicações. 2. ed.
Rio de Janeiro: LTC, 2014. .
Básica

Bibliografia Recomendada

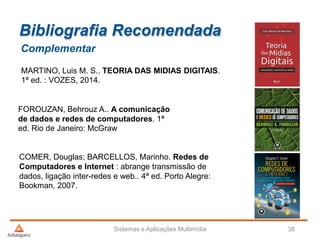

Complementar
