Prof. Luiz Cláudio Cândido
MECANISMOS DE DEFORMAÇÃO PLÁSTICA
(DESLIZAMENTO)
Prof. Leonardo Barbosa Godefroid
candido@em.ufop.br leonardo@em.ufop.br
METALURGIA MECÂNICA – MET 127
MINISTÉRIO DA EDUCAÇÃO E DO DESPORTO
Universidade Federal de Ouro Preto
Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais
Grupo de Estudo Sobre Fratura de Materiais
Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br
MINISTÉRIO DA EDUCAÇÃO
Universidade Federal de Ouro Preto
Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais
Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br
MINISTÉRIO DA EDUCAÇÃO E DO DESPORTO
Universidade Federal de Ouro Preto
Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais
Grupo de Estudo Sobre Fratura de Materiais
Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br

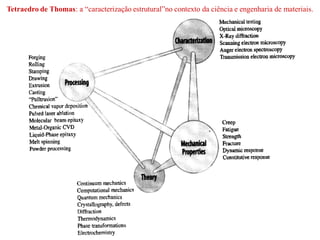

Tetraedro de Thomas: a “caracterização estrutural”no contexto da ciência e engenharia de materiais.

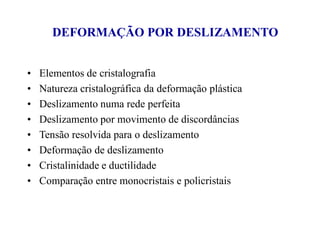

DEFORMAÇÃO POR DESLIZAMENTO
• Elementos de cristalografia
• Natureza cristalográfica da deformação plástica
• Deslizamento numa rede perfeita
• Deslizamento por movimento de discordâncias

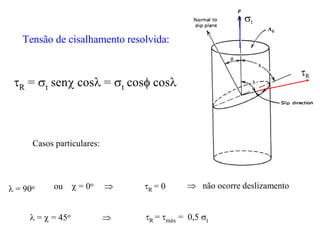

• Tensão resolvida para o deslizamento
• Deformação de deslizamento
• Cristalinidade e ductilidade

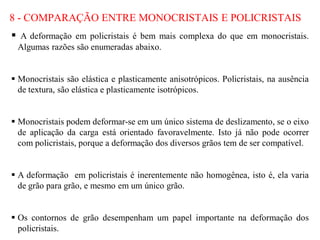

• Comparação entre monocristais e policristais

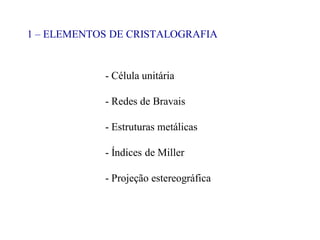

1 – ELEMENTOS DE CRISTALOGRAFIA
- Célula unitária
- Redes de Bravais
- Estruturas metálicas
- Índices de Miller
- Projeção estereográfica

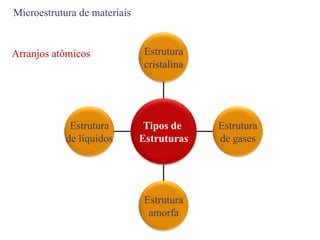

Estrutura
de líquidos
Estrutura
amorfa
Estrutura
de gases
Estrutura
cristalina
Tipos de
Estruturas

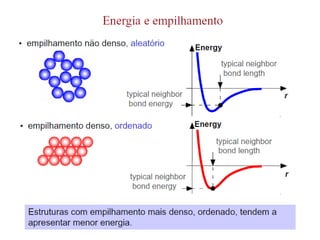

Arranjos atômicos
Microestrutura de materiais

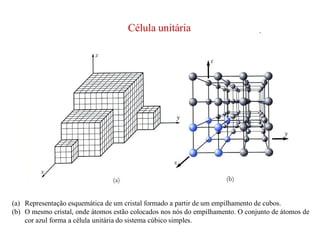

(a) Representação esquemática de um cristal formado a partir de um empilhamento de cubos.
(b) O mesmo cristal, onde átomos estão colocados nos nós do empilhamento. O conjunto de átomos de
cor azul forma a célula unitária do sistema cúbico simples.
Célula unitária

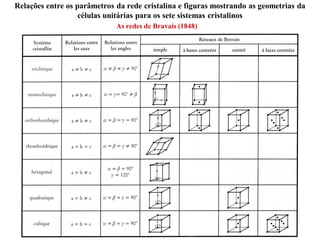

As redes de Bravais (1848)
Relações entre os parâmetros da rede cristalina e figuras mostrando as geometrias da
células unitárias para os sete sistemas cristalinos

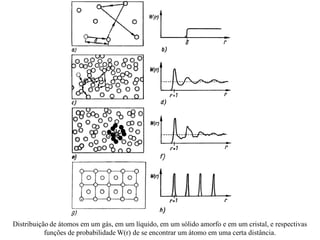

Distribuição de átomos em um gás, em um líquido, em um sólido amorfo e em um cristal, e respectivas
funções de probabilidade W(r) de se encontrar um átomo em uma certa distância.

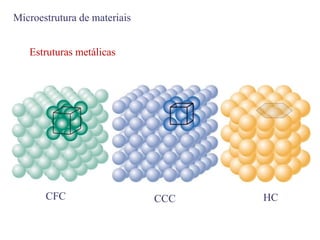

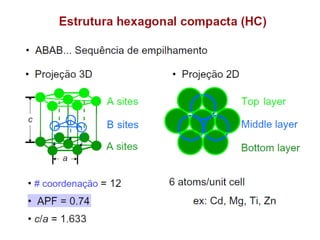

Estruturas metálicas
HC
Microestrutura de materiais
CFC CCC
Estruturas Metálicas

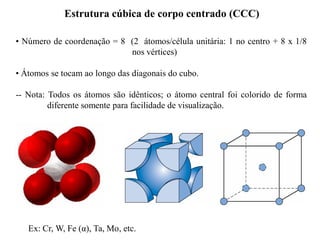

• Número de coordenação = 8 (2 átomos/célula unitária: 1 no centro + 8 x 1/8
nos vértices)
• Átomos se tocam ao longo das diagonais do cubo.
-- Nota: Todos os átomos são idênticos; o átomo central foi colorido de forma
diferente somente para facilidade de visualização.

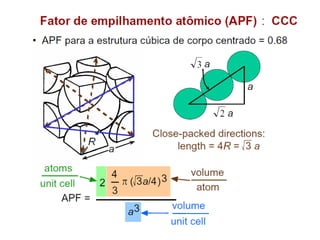

Estrutura cúbica de corpo centrado (CCC)
Ex: Cr, W, Fe (α), Ta, Mo, etc.

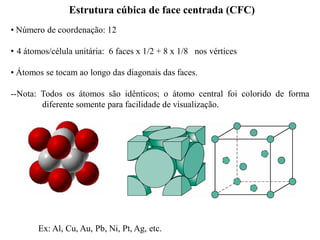

• Número de coordenação: 12
• 4 átomos/célula unitária: 6 faces x 1/2 + 8 x 1/8 nos vértices

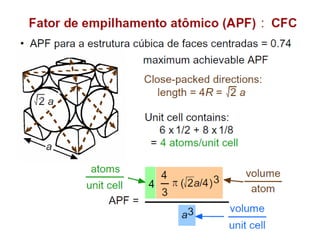

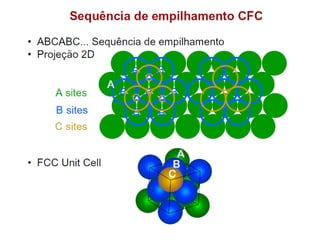

Estrutura cúbica de face centrada (CFC)
• Átomos se tocam ao longo das diagonais das faces.
--Nota: Todos os átomos são idênticos; o átomo central foi colorido de forma
diferente somente para facilidade de visualização.
Ex: Al, Cu, Au, Pb, Ni, Pt, Ag, etc.

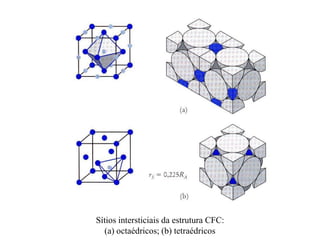

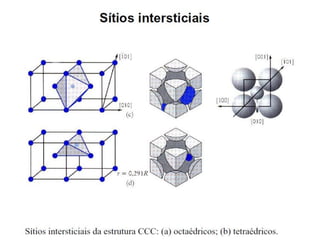

Sítios intersticiais da estrutura CFC:
(a) octaédricos; (b) tetraédricos

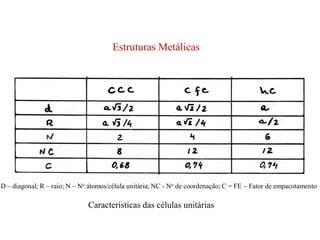

Características das células unitárias

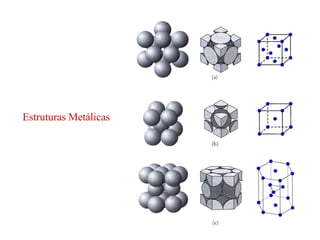

Estruturas Metálicas
D – diagonal; R – raio; N – No átomos/célula unitária; NC - No de coordenação; C = FE – Fator de empacotamento

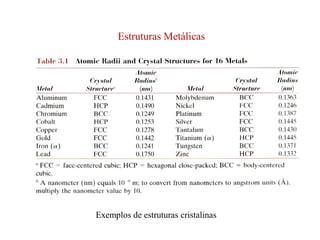

Exemplos de estruturas cristalinas
Estruturas Metálicas

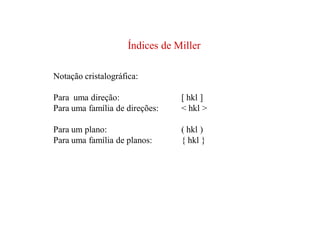

Índices de Miller
Notação cristalográfica:
Para uma direção: [ hkl ]
Para uma família de direções: < hkl >
Para um plano: ( hkl )
Para uma família de planos: { hkl }

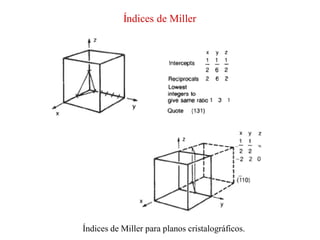

Índices de Miller

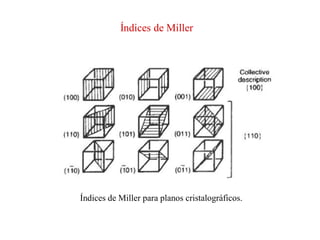

Índices de Miller para planos cristalográficos.
Índices de Miller
Índices de Miller para planos cristalográficos.

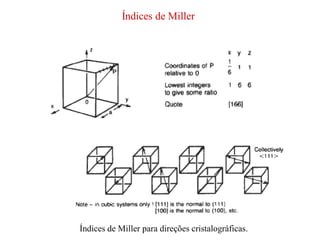

Índices de Miller
Índices de Miller para direções cristalográficas.

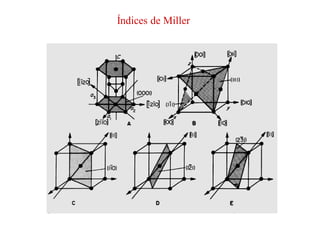

Índices de Miller

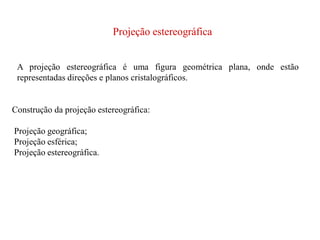

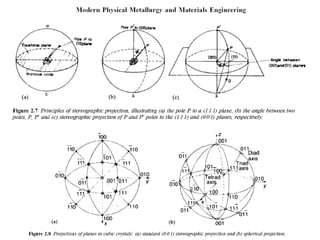

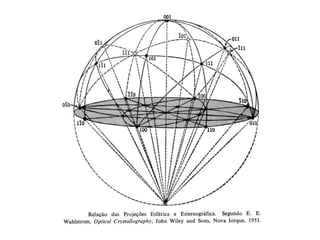

Projeção estereográfica
A projeção estereográfica é uma figura geométrica plana, onde estão
representadas direções e planos cristalográficos.

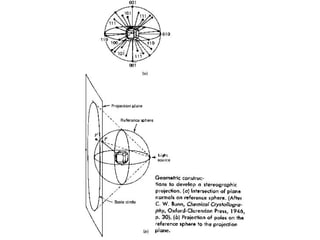

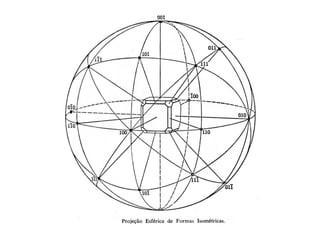

Construção da projeção estereográfica:
Projeção geográfica;
Projeção esférica;
Projeção estereográfica.

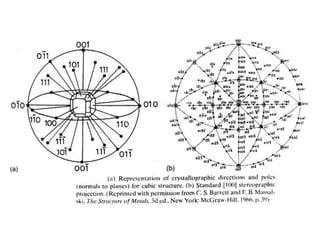

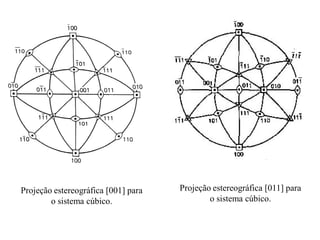

Projeção estereográfica [001] para
o sistema cúbico.
Projeção estereográfica [011] para
o sistema cúbico.

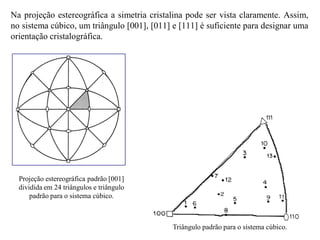

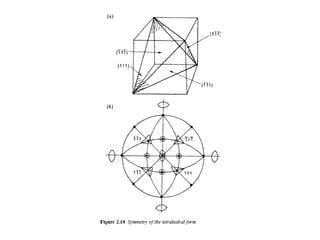

Na projeção estereográfica a simetria cristalina pode ser vista claramente. Assim,
no sistema cúbico, um triângulo [001], [011] e [111] é suficiente para designar uma
orientação cristalográfica.

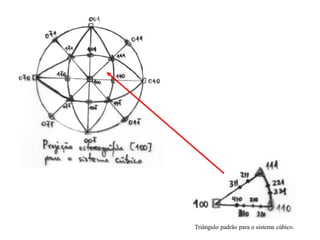

Triângulo padrão para o sistema cúbico.
Projeção estereográfica padrão [001]
dividida em 24 triângulos e triângulo
padrão para o sistema cúbico.
Triângulo padrão para o sistema cúbico.

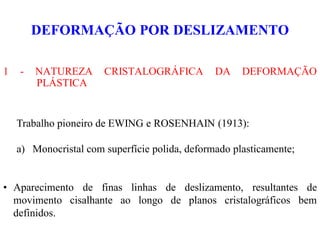

DEFORMAÇÃO POR DESLIZAMENTO
1 - NATUREZA CRISTALOGRÁFICA DA DEFORMAÇÃO
PLÁSTICA
Trabalho pioneiro de EWING e ROSENHAIN (1913):
a) Monocristal com superfície polida, deformado plasticamente;
• Aparecimento de finas linhas de deslizamento, resultantes de
movimento cisalhante ao longo de planos cristalográficos bem
definidos.

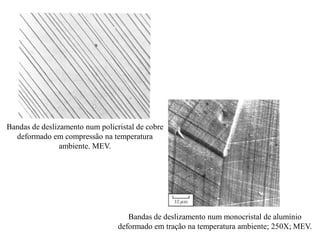

Bandas de deslizamento num monocristal de alumínio
deformado em tração na temperatura ambiente; 250X; MEV.
Bandas de deslizamento num policristal de cobre
deformado em compressão na temperatura
ambiente. MEV.

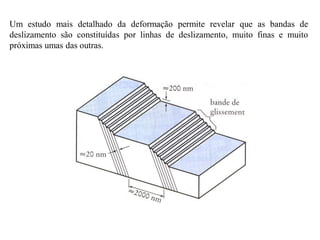

Um estudo mais detalhado da deformação permite revelar que as bandas de
deslizamento são constituídas por linhas de deslizamento, muito finas e muito
próximas umas das outras.
Imagem no MET de uma folha de aço inoxidável (18Cr-8Ni), mostrando o arranjo de discordâncias ao longo
de um plano de deslizamento.

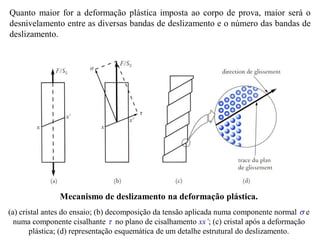

Quanto maior for a deformação plástica imposta ao corpo de prova, maior será o
desnivelamento entre as diversas bandas de deslizamento e o número das bandas de
deslizamento.

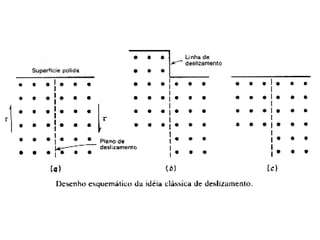

Mecanismo de deslizamento na deformação plástica.
(a) cristal antes do ensaio; (b) decomposição da tensão aplicada numa componente normal  e
numa componente cisalhante  no plano de cisalhamento xx’; (c) cristal após a deformação
plástica; (d) representação esquemática de um detalhe estrutural do deslizamento.
Monocristal de zinco deformado em tração: as bandas de deslizamento são todas paralelas.

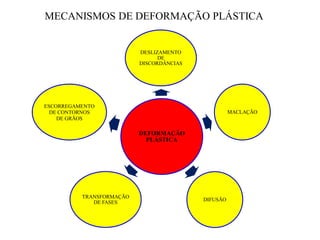

MECANISMOS DE DEFORMAÇÃO PLÁSTICA
DEFORMAÇÃO
PLÁSTICA
DESLIZAMENTO
DE
DISCORDÂNCIAS
MACLAÇÃO
DIFUSÃO
TRANSFORMAÇÃO
DE FASES
ESCORREGAMENTO
DE CONTORNOS
DE GRÃOS

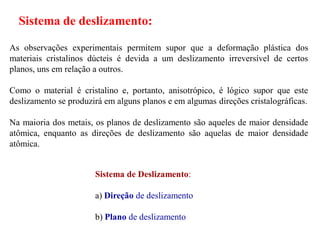

Sistema de deslizamento:
As observações experimentais permitem supor que a deformação plástica dos
materiais cristalinos dúcteis é devida a um deslizamento irreversível de certos
planos, uns em relação a outros.
Como o material é cristalino e, portanto, anisotrópico, é lógico supor que este
deslizamento se produzirá em alguns planos e em algumas direções cristalográficas.
Na maioria dos metais, os planos de deslizamento são aqueles de maior densidade
atômica, enquanto as direções de deslizamento são aquelas de maior densidade
atômica.

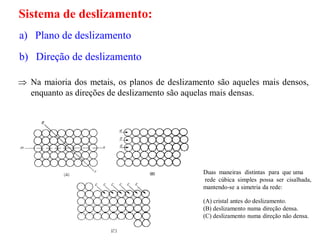

Sistema de Deslizamento:
a) Direção de deslizamento
b) Plano de deslizamento
a) Plano de deslizamento
b) Direção de deslizamento
Duas maneiras distintas para que uma
rede cúbica simples possa ser cisalhada,
mantendo-se a simetria da rede:
(A) cristal antes do deslizamento.
(B) deslizamento numa direção densa.
(C) deslizamento numa direção não densa.
Sistema de deslizamento:
 Na maioria dos metais, os planos de deslizamento são aqueles mais densos,
enquanto as direções de deslizamento são aquelas mais densas.

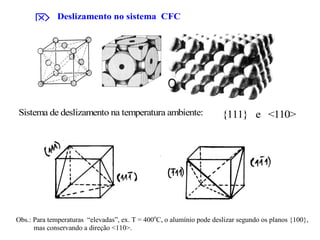

Sistema de deslizamento na temperatura ambiente: {111} e <110>Sistema de deslizamento na temperatura ambiente: {111} e <110>
 Deslizamento no sistema CFC
Obs.: Para temperaturas “elevadas”, ex. T = 400o
C, o alumínio pode deslizar segundo os planos {100},
mas conservando a direção <110>.

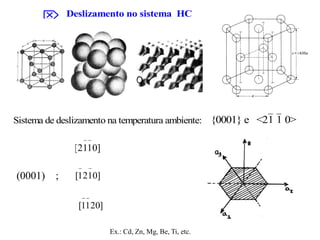

 Deslizamento no sistema HC
Sistema de deslizamento na temperatura ambiente: {0001} e <21 1 0>
(0001) ;
Ex.: Cd, Zn, Mg, Be, Ti, etc.
)0101(

; ]0121[

)1010(

; ]0112[

 
)0101(

; ]0121[

)1010(

; ]0112[

)0011(

; ]2011[

)0101(

; ]0121[

)1010(

; ]0112[

)0011(

; ]2011[

Obs.: Aumentando a temperatura, aumenta-se o número de planos de deslizamentos ativos.
Portanto,
 Deslizamentos prismáticos:
ABCD  )0110(

ou )0101(

; ]0121[

BCEF  )0101(

ou )1010(

; ]0112[

EFGH   )0011(

ou )0011(

; ]2011[

ABCD  )0110(

ou )0101(

; ]0121[

BCEF  )0101(

ou )1010(

; ]0112[

EFGH   )0011(

ou )0011(

; ]2011[

EFGH   )1001(

ou )0011(

; ]2011[


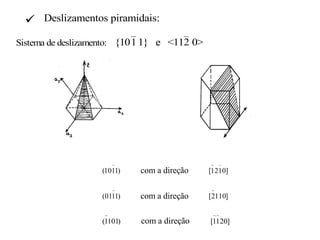

 Deslizamentos piramidais:
Sistema de deslizamento: {101 1} e <112 0>
)1110(

com a direção ]0121[

)1101(

com a direção ]1102[

)0111(

com a direção ]2011[

)1110(

com a direção ]0121[

)1101(

com a direção ]1102[

)0111(

com a direção ]2011[

)1011(

com a direção ]2011[

Obs.: Os deslizamentos piramidais admitem uma direção de deslizamento menos densa:


3211
}2211{

)2211(

  ]3211[

)2121(

  ]3121[

)1122(

  ]1132[

)2211(

  ]3211[

)2121(

  ]3121[

)1122(

  ]1132[

)2211(

  ]3211[

)2121(

  ]3121[

)1122(

  ]1132[


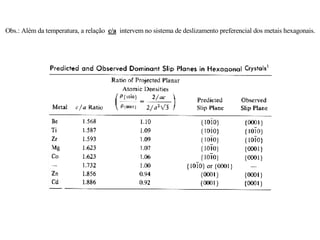

Obs.: Além da temperatura, a relação c/a intervem no sistema de deslizamento preferencial dos metais hexagonais.

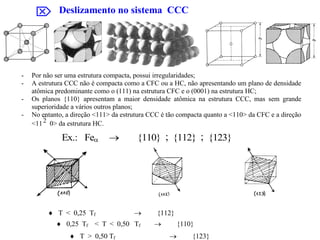

 Deslizamento no sistema CCC
- Por não ser uma estrutura compacta, possui irregularidades;
- A estrutura CCC não é compacta como a CFC ou a HC, não apresentando um plano de densidade
atômica predominante como o (111) na estrutura CFC e o (0001) na estrutura HC;
- Os planos {110} apresentam a maior densidade atômica na estrutura CCC, mas sem grande
superioridade a vários outros planos;
- No entanto, a direção <111> da estrutura CCC é tão compacta quanto a <110> da CFC e a direção
<112 0> da estrutura HC.
Ex.: Fe  {110}; {112}; {123}Ex.: Fe  {110}; {112}; {123}Ex.: Fe  {110}; {112}; {123}
 0,25 Tf < T < 0,50 Tf  {110}
 T > 0,50 Tf  {123}
 T < 0,25 Tf  {112}
; ;

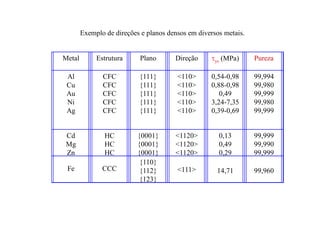

Metal Estrutura Plano Direção ys (MPa) Pureza
Al
Cu
Au
Ni
Ag
CFC
CFC
CFC
CFC
CFC
{111}
{111}
{111}
{111}
{111}
<110>
<110>
<110>
<110>
<110>
0,54-0,98
0,88-0,98
0,49
3,24-7,35
0,39-0,69
99,994
99,980
99,999
99,980
99,999
Cd
Mg
Zn
HC
HC
HC
{0001}
{0001}
{0001}
<1120>
<1120>
<1120>
0,13
0,49
0,29
99,999
99,990
99,999
Fe CCC
{110}
{112}
{123}
<111> 14,71 99,960
Exemplo de direções e planos densos em diversos metais.

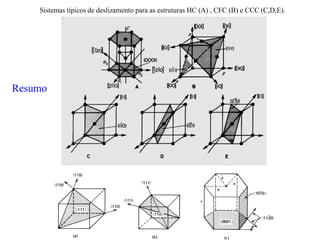

Sistemas típicos de deslizamento para as estruturas HC (A) , CFC (B) e CCC (C,D,E).
Resumo

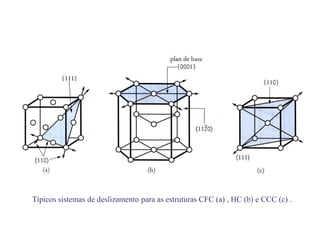

Típicos sistemas de deslizamento para as estruturas CFC (a) , HC (b) e CCC (c) .
SISTEMA PLANOS DIREÇÕES TOTAL
CFC
4 planos
{111}
3 direções
<110>
para cada plano
12 sistemas
HC
1 plano
{0001}
3 direções
<1120>
do plano
3 sistemas
CCC
Por não ser uma estrutura compacta, possui
irregularidades.
Possibilidades de deslizamento nas estruturas CCC, CFC e HC.

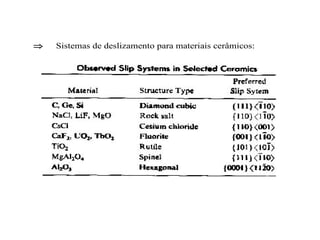

 Sistemas de deslizamento para materiais cerâmicos:

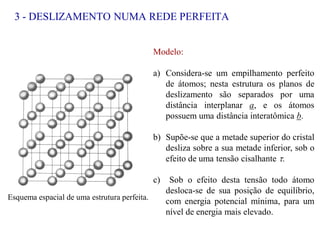

3 - DESLIZAMENTO NUMA REDE PERFEITA
Esquema espacial de uma estrutura perfeita.
Modelo:
a) Considera-se um empilhamento perfeito
de átomos; nesta estrutura os planos de
deslizamento são separados por uma
distância interplanar a, e os átomos
possuem uma distância interatômica b.
b) Supõe-se que a metade superior do cristal
desliza sobre a sua metade inferior, sob o
efeito de uma tensão cisalhante .
c) Sob o efeito desta tensão todo átomo
desloca-se de sua posição de equilíbrio,
com energia potencial mínima, para um
nível de energia mais elevado.

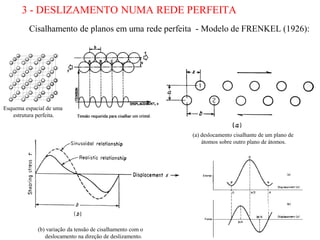

3 - DESLIZAMENTO NUMA REDE PERFEITA
Cisalhamento de planos em uma rede perfeita - Modelo de FRENKEL (1926):
(b) variação da tensão de cisalhamento com o
deslocamento na direção de deslizamento.
(a) deslocamento cisalhante de um plano de
átomos sobre outro plano de átomos.
Esquema espacial de uma
estrutura perfeita.

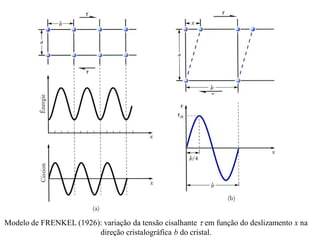

Modelo de FRENKEL (1926): variação da tensão cisalhante  em função do deslizamento x na
direção cristalográfica b do cristal.

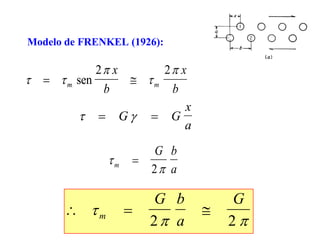

Modelo de FRENKEL (1926):
 



 m m
x
b
x
b
sen
2 2
  G G
x
a
  
 m
G b
a
G
2 2
 



 m m
x
b
x
b
sen
2 2
  G G
x
a
  
 m
G b
a
G
2 2

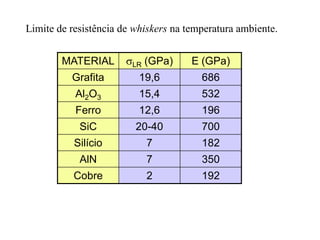

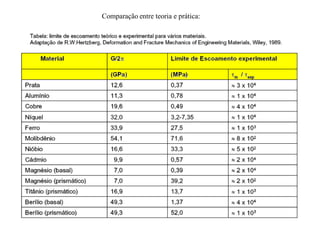

Comparação entre teoria e prática:
MATERIAL LR (GPa) E (GPa)
Grafita 19,6 686
Al2O3 15,4 532
Ferro 12,6 196
SiC 20-40 700
Silício 7 182
AlN 7 350
Cobre 2 192
Limite de resistência de whiskers na temperatura ambiente.

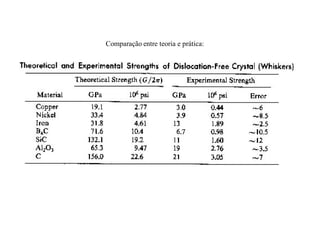

Comparação entre teoria e prática:

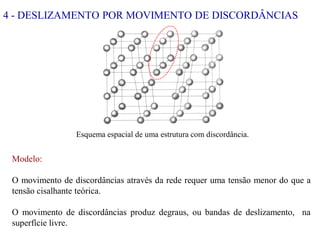

4 - DESLIZAMENTO POR MOVIMENTO DE DISCORDÂNCIAS
Modelo:
O movimento de discordâncias através da rede requer uma tensão menor do que a
tensão cisalhante teórica.
O movimento de discordâncias produz degraus, ou bandas de deslizamento, na
superfície livre.
Esquema espacial de uma estrutura com discordância.

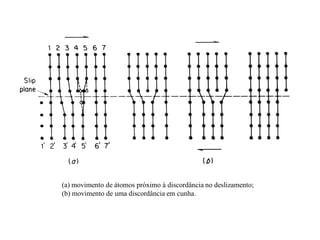

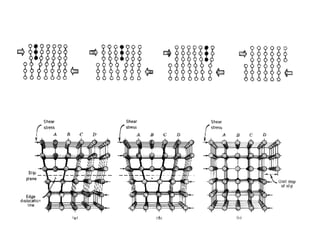

Como uma discordância em cunha se move no interior de um cristal:
(a) movimento de átomos próximo à discordância no deslizamento;
(b) movimento de uma discordância em cunha.

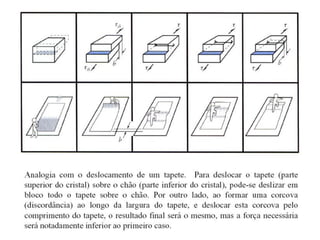

Analogias:
Tapete deslizando no chão = discordância em cunha.

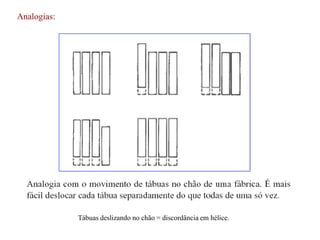

Analogias:
Tábuas deslizando no chão = discordância em hélice.

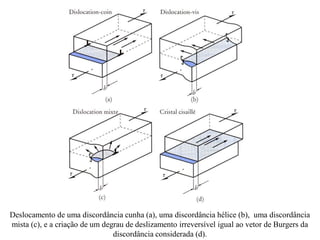

Deslocamento de uma discordância cunha (a), uma discordância hélice (b), uma discordância
mista (c), e a criação de um degrau de deslizamento irreversível igual ao vetor de Burgers da
discordância considerada (d).

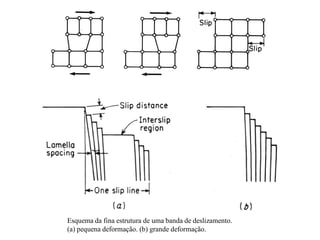

Esquema da fina estrutura de uma banda de deslizamento.
(a) pequena deformação. (b) grande deformação.

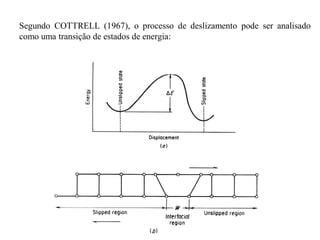

Segundo COTTRELL (1967), o processo de deslizamento pode ser analisado
como uma transição de estados de energia:


















b
aG
b
wG
NP
)1(
2
exp
1
22
exp
1
2






W   p 
Metais: W é grande
Cerâmicos: W é pequeno
Relação a/b : planos densos e direções densas fornecem menores valores para p.

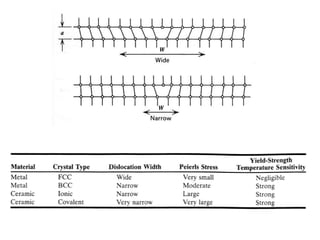

A força necessária para movimentar uma discordância através da rede cristalina está relacionada
com a largura da discordância através da relação de PEIERLS-NABARRO (1940/1947):
Se b   p  (deslizamento em direções compactas);
se a < b  p  (planos não-compactos de pequeno espaçamento).
















b
aG
b
w
)1(
2
exp
1
22
exp





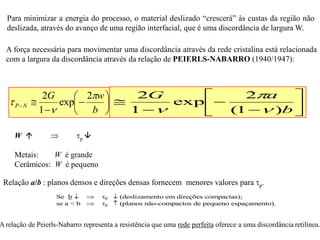

A relação de Peierls-Nabarro representa a resistência que uma rede perfeita oferece a uma discordância retilínea.
Para minimizar a energia do processo, o material deslizado “crescerá” às custas da região não
deslizada, através do avanço de uma região interfacial, que é uma discordância de largura W.

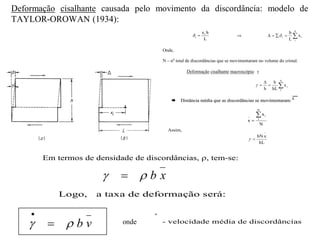

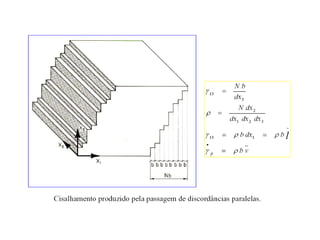

Deformação cisalhante causada pelo movimento da discordância: modelo de
TAYLOR-OROWAN (1934):
vbxb  

vb 

L
bxi
i   i
N
i
x
L
b
 i
Onde,
N – no
total de discordâncias que se movimentaram no volume do cristal.
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



 Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
 Distância média que as discordâncias se movim
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
L
bxi
i  
N
iL
b
 i
Onde,
N – no
total de discordâncias que se movimentaram no volume do cristal
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
L
bxi
i   i
N
i
x
L
b
 i
Onde,
N – no
total de discordâncias que se movimentaram no volume do cristal.
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



 Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
N – no
total de discordâncias que se movimentaram no volume do cristal.
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



 Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
L
bxi
i   i
N
i
x
L
b
 i
Onde,
N – no
total de discordâncias que se movimentaram no volume do cristal.
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



 Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
L
bxi
i   i
N
i
x
L
b
 i
Onde,
N – no
total de discordâncias que se movimentaram no volume do cristal.
Deformação cisalhante macroscópia: 
i
N
1
x
hL
b
h



 Distância média que as discordâncias se movimentaram:

x
N
x
x
i
N
1



Assim,
hL
xbN


Em termos de densidade de discordâncias, , tem-se:
 = b 

x
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:

 vb ρ
v
- velocidade média de discordâncias
Deformação cisalhante macroscópia: 
h


 Distância média que as discordâncias
x 

Assim,

Em termos de densidade de discordâncias, 
 =
onde,
 - densidade de discordâncias
b - deslizamento
x
- distância média
Logo, a taxa de deformação será:


v
- velocidade média de discordânciasonde

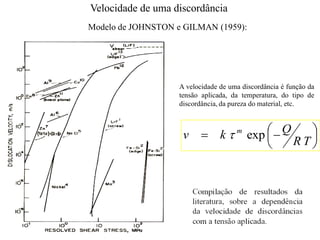

Modelo de JOHNSTON e GILMAN (1959):






TR
Qkv m
exp
A velocidade de uma discordância é função da
tensão aplicada, da temperatura, do tipo de
discordância, da pureza do material, etc.
Velocidade de uma discordância
Modelo de JOHNSTON e GILMAN (1959):
Uma técnica empregada para o cálculo da velocidade de uma discordância é a técnica do “etch pit”:
Discordâncias observadas pela técnica de “etch-
pits” em amostra de LiF.

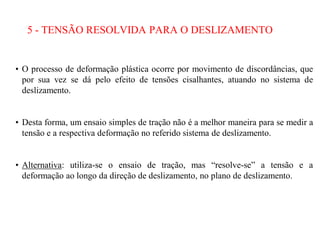

5 - TENSÃO RESOLVIDA PARA O DESLIZAMENTO
• O processo de deformação plástica ocorre por movimento de discordâncias, que
por sua vez se dá pelo efeito de tensões cisalhantes, atuando no sistema de
deslizamento.
• Desta forma, um ensaio simples de tração não é a melhor maneira para se medir a
tensão e a respectiva deformação no referido sistema de deslizamento.
• Alternativa: utiliza-se o ensaio de tração, mas “resolve-se” a tensão e a
deformação ao longo da direção de deslizamento, no plano de deslizamento.

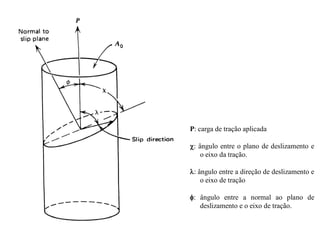

P: carga de tração aplicada
: ângulo entre o plano de deslizamento e
o eixo da tração.
: ângulo entre a direção de deslizamento e
o eixo de tração
: ângulo entre a normal ao plano de
deslizamento e o eixo de tração.
Tensão de cisalhamento resolvida:
R = t sen cos = t cos cos
Casos particulares:
 = 90o R = 0
 =  = 45o  R = máx = 0,5 t
R
t
 não ocorre deslizamentoou  = 0o 

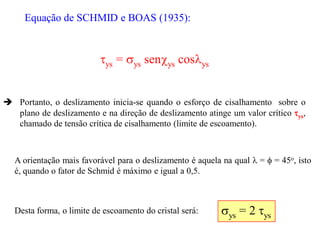

Equação de SCHMID e BOAS (1935):
ys = ys senys cosys
 Portanto, o deslizamento inicia-se quando o esforço de cisalhamento sobre o
plano de deslizamento e na direção de deslizamento atinge um valor crítico ys,
chamado de tensão crítica de cisalhamento (limite de escoamento).
A orientação mais favorável para o deslizamento é aquela na qual  =  = 45o, isto
é, quando o fator de Schmid é máximo e igual a 0,5.
ys = 2 ys
Desta forma, o limite de escoamento do cristal será:

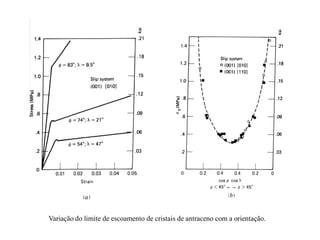

Variação do limite de escoamento de cristais de antraceno com a orientação.

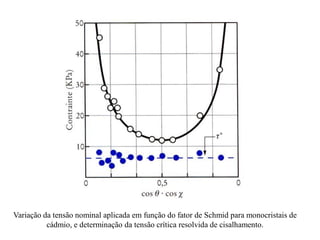

Variação da tensão nominal aplicada em função do fator de Schmid para monocristais de
cádmio, e determinação da tensão crítica resolvida de cisalhamento.
• A equação de SCHMID e BOAS encontrou comprovação experimental
principalmente em cristais HC. Para metais cúbicos a correspondência entre
resultados experimentais e a referida equação não é tão boa, principalmente
devido ao grande número de sistemas de deslizamento em cristais cúbicos. Em
alguns metais cúbicos a tensão de cisalhamento é praticamente independente da
orientação.

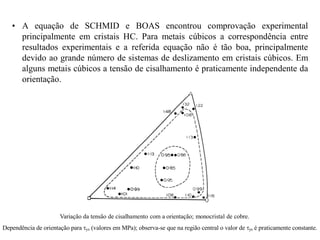

Variação da tensão de cisalhamento com a orientação; monocristal de cobre.
Dependência de orientação para ys (valores em MPa); observa-se que na região central o valor de ys é praticamente constante.
• A despeito das incertezas com relação a cristais cúbicos, ys representa uma
propriedade mecânica fundamental, porque está diretamente relacionada com o
modo básico de deformação plástica por cisalhamento ao longo dos planos de
deslizamento. Trata-se de um ponto de partida para determinar nas propriedades
mecânicas o efeito de diversas variáveis.

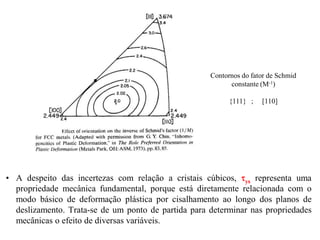

Contornos do fator de Schmid
constante (M-1)
{111} ; [110]

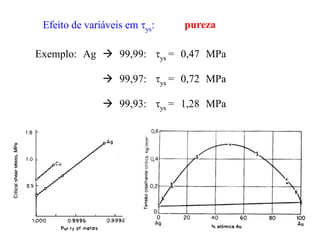

Efeito de variáveis em ys:
Exemplo: Ag  99,99: ys = 0,47 MPa
 99,97: ys = 0,72 MPa
 99,93: ys = 1,28 MPa
pureza
Metal Estrutura Plano Direção ys (MPa) Pureza
Al
Cu
Au
Ni
Ag
CFC
CFC
CFC
CFC
CFC
{111}
{111}
{111}
{111}
{111}
<110>
<110>
<110>
<110>
<110>
0,54-0,98
0,88-0,98
0,49
3,24-7,35
0,39-0,69
99,994
99,980
99,999
99,980
99,999
Cd
Mg
Zn
HC
HC
HC
{0001}
{0001}
{0001}
<1120>
<1120>
<1120>
0,13
0,49
0,29
99,999
99,990
99,999
Fe CCC
{110}
{112}
{123}
<111> 14,71 99,960
Exemplo de direções e planos densos em diversos metais.

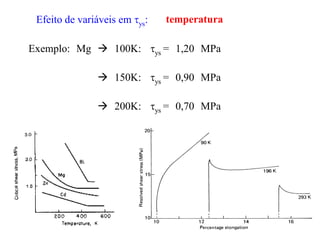

Efeito de variáveis em ys:
Exemplo: Mg  100K: ys = 1,20 MPa
 150K: ys = 0,90 MPa
 200K: ys = 0,70 MPa
temperatura

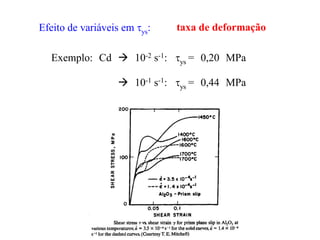

Efeito de variáveis em ys:
Exemplo: Cd  10-2 s-1: ys = 0,20 MPa
 10-1 s-1: ys = 0,44 MPa
taxa de deformação

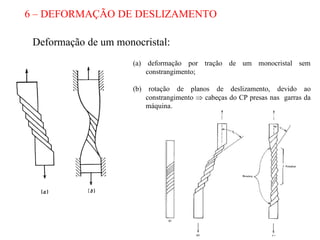

6 – DEFORMAÇÃO DE DESLIZAMENTO
Deformação de um monocristal:
(a) deformação por tração de um monocristal sem
constrangimento;
(b) rotação de planos de deslizamento, devido ao
constrangimento  cabeças do CP presas nas garras da
máquina.

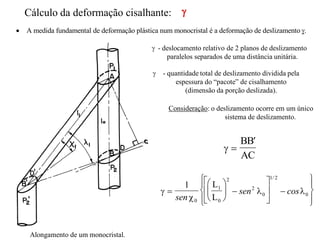

Cálculo da deformação cisalhante:
 - quantidade total de deslizamento dividida pela
espessura do “pacote” de cisalhamento
(dimensão da porção deslizada).
 
BB
AC
'


 





 





 








1
0
1
0
2
2
0
1 2
0
sen
sen cos
/
L
L
 A medida fundamental de deformação plástica num monocristal é a deformação de deslizamento .

Consideração: o deslizamento ocorre em um único
sistema de deslizamento.
Alongamento de um monocristal.
 - deslocamento relativo de 2 planos de deslizamento
paralelos separados de uma distância unitária.
 
BB
AC
'


 





 





 








1
0
1
0
2
2
0
1 2
0
sen
sen cos
/
L
L


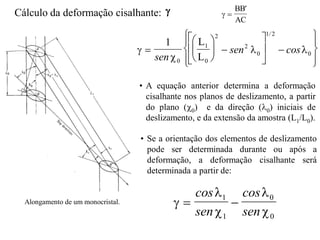

Alongamento de um monocristal.
• A equação anterior determina a deformação
cisalhante nos planos de deslizamento, a partir
do plano (0) e da direção (0) iniciais de
deslizamento, e da extensão da amostra (L1/L0).
• Se a orientação dos elementos de deslizamento
pode ser determinada durante ou após a
deformação, a deformação cisalhante será
determinada a partir de:





 
cos
sen
cos
sen
1
1
0
0
Cálculo da deformação cisalhante:

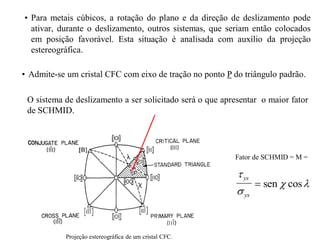

• Para metais cúbicos, a rotação do plano e da direção de deslizamento pode
ativar, durante o deslizamento, outros sistemas, que seriam então colocados
em posição favorável. Esta situação é analisada com auxílio da projeção
estereográfica.
Fator de SCHMID = M =


 
ys
ys
 sen cos

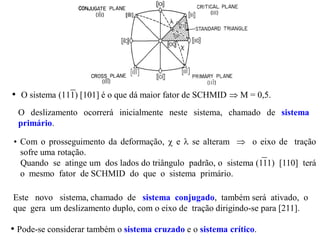

• Admite-se um cristal CFC com eixo de tração no ponto P do triângulo padrão.
Projeção estereográfica de um cristal CFC.
O sistema de deslizamento a ser solicitado será o que apresentar o maior fator
de SCHMID.
• O sistema (111) [101] é o que dá maior fator de SCHMID  M = 0,5.
• Com o prosseguimento da deformação,  e  se alteram  o eixo de tração
sofre uma rotação.
Quando se atinge um dos lados do triângulo padrão, o sistema (111) [110] terá
o mesmo fator de SCHMID do que o sistema primário.
• Pode-se considerar também o sistema cruzado e o sistema crítico.
O deslizamento ocorrerá inicialmente neste sistema, chamado de sistema
primário.
Este novo sistema, chamado de sistema conjugado, também será ativado, o
que gera um deslizamento duplo, com o eixo de tração dirigindo-se para [211].

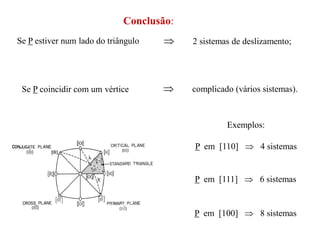

Conclusão:
Se P coincidir com um vértice
Exemplos:
P em [110]  4 sistemas
 2 sistemas de deslizamento;
 complicado (vários sistemas).
P em [111]  6 sistemas
P em [100]  8 sistemas
Se P estiver num lado do triângulo
7 – CRISTALINIDADE E DUCTILIDADE
Em princípio, os metais cristalinos são dúcteis. Por outro lado, se for considerado o
diamante, constata-se que este material cristalino é extremamente frágil à temperatura
ambiente. Materiais com ligação covalente ou iônica, como também a alumina Al2O3 e
a sílica SiO2, são materiais muito frágeis.
Questão: todos os materiais cristalinos são dúcteis?
Uma tentativa para explicar este comportamento seria a consideração de que os
materiais acima citados não possuem discordâncias. Esta consideração está errada, uma
vez que materiais cristalinos não metálicos também possuem discordâncias. Assim, a
presença de discordâncias em um material cristalino não é uma condição suficiente para
que a ductilidade se manifeste.
Deve-se portanto procurar entender o que se passa com um material de ligação
covalente ou iônica, quando submetido a uma tensão cisalhante.

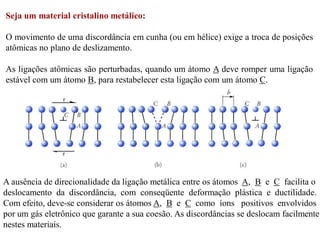

Seja um material cristalino metálico:
O movimento de uma discordância em cunha (ou em hélice) exige a troca de posições
atômicas no plano de deslizamento.
As ligações atômicas são perturbadas, quando um átomo A deve romper uma ligação
estável com um átomo B, para restabelecer esta ligação com um átomo C.
A ausência de direcionalidade da ligação metálica entre os átomos A, B e C facilita o
deslocamento da discordância, com conseqüente deformação plástica e ductilidade.
Com efeito, deve-se considerar os átomos A, B e C como íons positivos envolvidos
por um gás eletrônico que garante a sua coesão. As discordâncias se deslocam facilmente
nestes materiais.

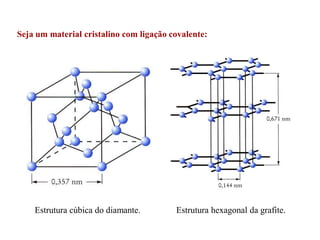

Seja um material cristalino com ligação covalente:
Estrutura cúbica do diamante. Estrutura hexagonal da grafite.

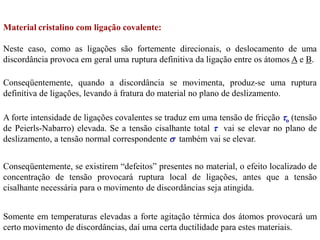

Material cristalino com ligação covalente:
Neste caso, como as ligações são fortemente direcionais, o deslocamento de uma
discordância provoca em geral uma ruptura definitiva da ligação entre os átomos A e B.
Conseqüentemente, quando a discordância se movimenta, produz-se uma ruptura
definitiva de ligações, levando à fratura do material no plano de deslizamento.
A forte intensidade de ligações covalentes se traduz em uma tensão de fricção o (tensão
de Peierls-Nabarro) elevada. Se a tensão cisalhante total  vai se elevar no plano de
deslizamento, a tensão normal correspondente  também vai se elevar.
Conseqüentemente, se existirem “defeitos” presentes no material, o efeito localizado de
concentração de tensão provocará ruptura local de ligações, antes que a tensão
cisalhante necessária para o movimento de discordâncias seja atingida.
Somente em temperaturas elevadas a forte agitação térmica dos átomos provocará um
certo movimento de discordâncias, daí uma certa ductilidade para estes materiais.

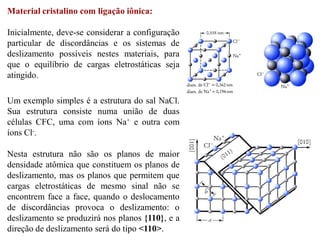

Material cristalino com ligação iônica:
Inicialmente, deve-se considerar a configuração
particular de discordâncias e os sistemas de
deslizamento possíveis nestes materiais, para
que o equilíbrio de cargas eletrostáticas seja
atingido.
Um exemplo simples é a estrutura do sal NaCl.
Sua estrutura consiste numa união de duas
células CFC, uma com íons Na+ e outra com
íons Cl-.
Nesta estrutura não são os planos de maior
densidade atômica que constituem os planos de
deslizamento, mas os planos que permitem que
cargas eletrostáticas de mesmo sinal não se
encontrem face a face, quando o deslocamento
de discordâncias provoca o deslizamento: o
deslizamento se produzirá nos planos {110}, e a
direção de deslizamento será do tipo <110>.

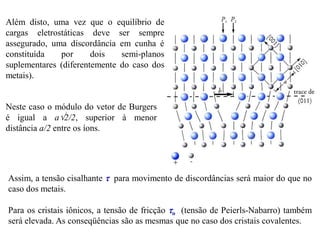

Além disto, uma vez que o equilíbrio de
cargas eletrostáticas deve ser sempre
assegurado, uma discordância em cunha é
constituída por dois semi-planos
suplementares (diferentemente do caso dos
metais).
Neste caso o módulo do vetor de Burgers
é igual a a2/2, superior à menor
distância a/2 entre os íons.
Assim, a tensão cisalhante  para movimento de discordâncias será maior do que no
caso dos metais.
Para os cristais iônicos, a tensão de fricção o (tensão de Peierls-Nabarro) também
será elevada. As conseqüências são as mesmas que no caso dos cristais covalentes.
Sistemas de deslizamento em materiais iônicos e covalentes.

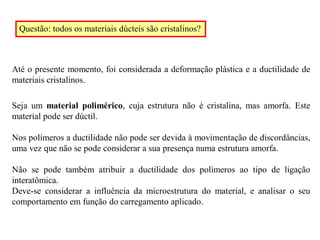

Questão: todos os materiais dúcteis são cristalinos?
Até o presente momento, foi considerada a deformação plástica e a ductilidade de
materiais cristalinos.
Seja um material polimérico, cuja estrutura não é cristalina, mas amorfa. Este
material pode ser dúctil.
Nos polímeros a ductilidade não pode ser devida à movimentação de discordâncias,
uma vez que não se pode considerar a sua presença numa estrutura amorfa.
Não se pode também atribuir a ductilidade dos polímeros ao tipo de ligação
interatômica.
Deve-se considerar a influência da microestrutura do material, e analisar o seu
comportamento em função do carregamento aplicado.
Seja um material polimérico amorfo:
Representação esquemática da cadeia
molecular do polietileno.
Posição dos átomos de carbono em uma
cadeia molecular ( = 109,50).
Representação esquemática do arranjo de cadeias moleculares: a) numa estrutura amorfa;
b) numa estrutura parcialmente amorfa.

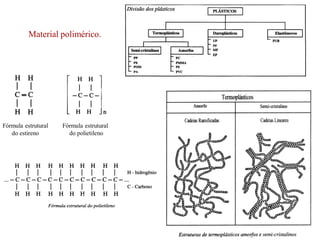

Material polimérico.
Fórmula estrutural
do estireno
Fórmula estrutural
do polietileno
Seja um material polimérico amorfo, como a borracha natural:
Sob a ação de uma força F não ocorre aumento da distância entre os átomos de
carbono da cadeia, mas um desdobramento da cadeia, antes do seu alongamento
elástico.
Conseqüentemente, o módulo de elasticidade dos polímeros não está diretamente
associado à intensidade das forças interatômicas exercidas no esqueleto da cadeia; o
módulo de elasticidade é função da flexibilidade da cadeia, que depende da
geometria da cadeia, e das ligações fracas entre cadeias.
a) Representação esquemática do
esqueleto (ligações C-C) na
cadeia molecular da borracha
natural.
b) Desdobramento desta cadeia
sob a ação de uma força F.

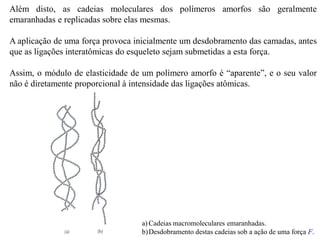

Além disto, as cadeias moleculares dos polímeros amorfos são geralmente
emaranhadas e replicadas sobre elas mesmas.
A aplicação de uma força provoca inicialmente um desdobramento das camadas, antes
que as ligações interatômicas do esqueleto sejam submetidas a esta força.
Assim, o módulo de elasticidade de um polímero amorfo é “aparente”, e o seu valor
não é diretamente proporcional à intensidade das ligações atômicas.
a) Cadeias macromoleculares emaranhadas.
b)Desdobramento destas cadeias sob a ação de uma força F.
8 - COMPARAÇÃO ENTRE MONOCRISTAIS E POLICRISTAIS
 A deformação em policristais é bem mais complexa do que em monocristais.
Algumas razões são enumeradas abaixo.
 Monocristais são elástica e plasticamente anisotrópicos. Policristais, na ausência
de textura, são elástica e plasticamente isotrópicos.
 Monocristais podem deformar-se em um único sistema de deslizamento, se o eixo
de aplicação da carga está orientado favoravelmente. Isto já não pode ocorrer
com policristais, porque a deformação dos diversos grãos tem de ser compatível.
 A deformação em policristais é inerentemente não homogênea, isto é, ela varia
de grão para grão, e mesmo em um único grão.
 Os contornos de grão desempenham um papel importante na deformação dos
policristais.

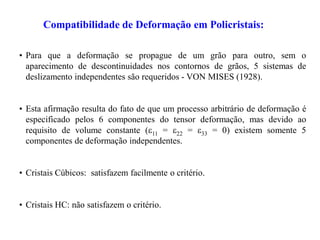

Compatibilidade de Deformação em Policristais:
• Para que a deformação se propague de um grão para outro, sem o
aparecimento de descontinuidades nos contornos de grãos, 5 sistemas de
deslizamento independentes são requeridos - VON MISES (1928).
• Esta afirmação resulta do fato de que um processo arbitrário de deformação é
especificado pelos 6 componentes do tensor deformação, mas devido ao
requisito de volume constante (11 = 22 = 33 = 0) existem somente 5
componentes de deformação independentes.
• Cristais Cúbicos: satisfazem facilmente o critério.
• Cristais HC: não satisfazem o critério.

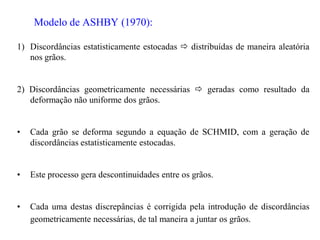

Modelo de ASHBY (1970):
1) Discordâncias estatisticamente estocadas  distribuídas de maneira aleatória
nos grãos.
2) Discordâncias geometricamente necessárias  geradas como resultado da
deformação não uniforme dos grãos.
• Cada grão se deforma segundo a equação de SCHMID, com a geração de
discordâncias estatisticamente estocadas.
• Este processo gera descontinuidades entre os grãos.
• Cada uma destas discrepâncias é corrigida pela introdução de discordâncias
geometricamente necessárias, de tal maneira a juntar os grãos.

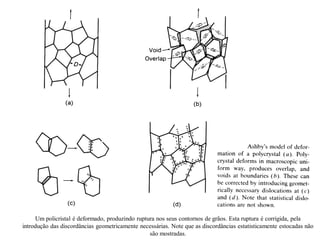

Um policristal é deformado, produzindo ruptura nos seus contornos de grãos. Esta ruptura é corrigida, pela
introdução das discordâncias geometricamente necessárias. Note que as discordâncias estatisticamente estocadas não
são mostradas.

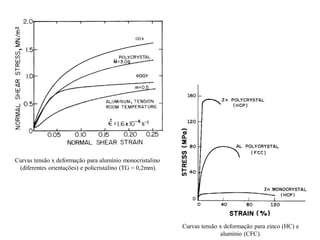

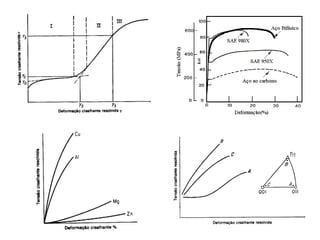

Curvas tensão x deformação para alumínio monocristalino
(diferentes orientações) e policristalino (TG = 0,2mm).
Curvas tensão x deformação para zinco (HC) e
alumínio (CFC).
Disciplina Aços Especiais - Ouro Preto
Alexandre Serrano
O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ?
Estampagem é o processo de conformação a frio que imprime sobre uma
chapa plana formas diversas através de deformações plásticas utilizando um
punção, uma matriz e o auxílio de um prensa chapas.
Processo de transformação mecânica por estampagem:

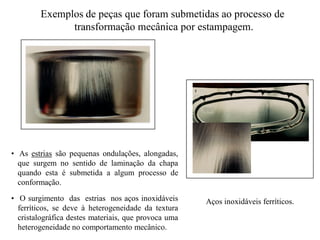

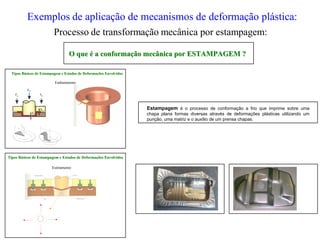

Exemplos de aplicação de mecanismos de deformação plástica:
Disciplina Aços Especiais - Ouro Preto
Alexandre Serrano
Embutimento
Tipos Básicos de Estampagem e Estados de Deformações EnvolvidosTipos Básicos de Estampagem e Estados de Deformações Envolvidos
Disciplina Aços Especiais - Ouro Preto
Estiramento
Tipos Básicos de Estampagem e Estados de Deformações EnvolvidosTipos Básicos de Estampagem e Estados de Deformações Envolvidos
Disciplina Aços Especiais - Ouro Preto
Alexandre Serrano
O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ?
Estampagem é o processo de conformação a frio que imprime sobre uma
chapa plana formas diversas através de deformações plásticas utilizando um
punção, uma matriz e o auxílio de um prensa chapas.
Disciplina Aços Especiais - Ouro Preto
Alexandre Serrano
O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ?
Estampagem é o processo de conformação a frio que imprime sobre uma
chapa plana formas diversas através de deformações plásticas utilizando um
punção, uma matriz e o auxílio de um prensa chapas.
Disciplina Aços Especiais - Ouro Preto
Alexandre Serrano
O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ?
Estampagem é o processo de conformação a frio que imprime sobre uma
chapa plana formas diversas através de deformações plásticas utilizando um
punção, uma matriz e o auxílio de um prensa chapas.
Alexandre Serrano
Aços inoxidáveis ferríticosAços inoxidáveis ferríticos
Sensibilidade à formação de estrias
- Linhas que aparecem no processo
de estampagem.
- Sempre ocorrem no sentido de
laminação.
- Proporcionais ao grau de deformação.
Características dos Aços InoxidáCaracterísticas dos Aços Inoxidá
Aços inoxidáveisAços inoxidáveis
Sensibilidade à formação das
-
a
• As estrias são pequenas ondulações, alongadas,
que surgem no sentido de laminação da chapa
quando esta é submetida a algum processo de
conformação.
• O surgimento das estrias nos aços inoxidáveis
ferríticos, se deve à heterogeneidade da textura
cristalográfica destes materiais, que provoca uma
heterogeneidade no comportamento mecânico.
Exemplos de peças que foram submetidas ao processo de
transformação mecânica por estampagem.
Aços inoxidáveis ferríticos.

Mais conteúdo relacionado

Mais procurados

Solidificação de metais
Solidificação de metaisSolidificação de metais
Solidificação de metais
fvnunes

Grupo encruamento e recozimento
Grupo encruamento e recozimentoGrupo encruamento e recozimento
Grupo encruamento e recozimento
emc5714

Deformação por maclação
Deformação por maclaçãoDeformação por maclação
Deformação por maclação
Antonio Da Silva

Ceramica
CeramicaCeramica
Ceramica
Mayara Marques

Lista 1 2 e 3 gabarito
Lista 1 2 e 3 gabaritoLista 1 2 e 3 gabarito
Lista 1 2 e 3 gabarito
Anyzete Galdino

Mecanismos de endurecimento
Mecanismos de endurecimentoMecanismos de endurecimento
Mecanismos de endurecimento
elizethalves

Interação entre imperfeições cristalinas
Interação entre imperfeições cristalinasInteração entre imperfeições cristalinas
Interação entre imperfeições cristalinas
Instituto Nacional de Engenharia de Superfícies

Cien mat aula3
Cien mat aula3Cien mat aula3
4 imperfeicoes cristalinas
4  imperfeicoes cristalinas4  imperfeicoes cristalinas
4 imperfeicoes cristalinas
Jefferson Nascimento

Materiais cerâmicos
Materiais cerâmicosMateriais cerâmicos
Materiais cerâmicos
Lívio Bruno

Ciência e-engenharia-dos-materiais
Ciência e-engenharia-dos-materiaisCiência e-engenharia-dos-materiais
Ciência e-engenharia-dos-materiais
Deivid Prates

Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)
Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)
Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)
Luis Henrique Bembo Filho

CADINHO PARA FUNDIÇÃO
CADINHO PARA FUNDIÇÃOCADINHO PARA FUNDIÇÃO
CADINHO PARA FUNDIÇÃO
zerodois

- Propriedades - Ligas metálicas - Metais
- Propriedades - Ligas metálicas - Metais - Propriedades - Ligas metálicas - Metais
- Propriedades - Ligas metálicas - Metais
Giullyanno Felisberto

Aula 6 propriedades mecânicas , emgenharia
Aula 6 propriedades mecânicas  , emgenhariaAula 6 propriedades mecânicas  , emgenharia
Aula 6 propriedades mecânicas , emgenharia
Felipe Rosa

Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações
Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicaçõesCiências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações
Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações
Felipe Machado

12 materiais cerâmicos
12  materiais cerâmicos12  materiais cerâmicos
12 materiais cerâmicos
Lucas Wendell

Estrutura cristalina de sólidos
Estrutura cristalina de sólidosEstrutura cristalina de sólidos
Estrutura cristalina de sólidos
Instituto Federal de Minas Gerais

Ciências dos Materiais - Aula 1 - Introdução
Ciências dos Materiais - Aula 1 - IntroduçãoCiências dos Materiais - Aula 1 - Introdução
Ciências dos Materiais - Aula 1 - Introdução
Felipe Machado

Estrutura cristalina dos metais
Estrutura cristalina dos metaisEstrutura cristalina dos metais
Estrutura cristalina dos metais
José Geraldo Vicente da Silva


Mais procurados (20)

Solidificação de metais
Solidificação de metaisSolidificação de metais
Solidificação de metais

Grupo encruamento e recozimento
Grupo encruamento e recozimentoGrupo encruamento e recozimento
Grupo encruamento e recozimento

Deformação por maclação
Deformação por maclaçãoDeformação por maclação
Deformação por maclação

Ceramica
CeramicaCeramica
Ceramica

Lista 1 2 e 3 gabarito
Lista 1 2 e 3 gabaritoLista 1 2 e 3 gabarito
Lista 1 2 e 3 gabarito

Mecanismos de endurecimento
Mecanismos de endurecimentoMecanismos de endurecimento
Mecanismos de endurecimento

Interação entre imperfeições cristalinas
Interação entre imperfeições cristalinasInteração entre imperfeições cristalinas
Interação entre imperfeições cristalinas

Cien mat aula3
Cien mat aula3Cien mat aula3
Cien mat aula3

4 imperfeicoes cristalinas
4  imperfeicoes cristalinas4  imperfeicoes cristalinas
4 imperfeicoes cristalinas

Materiais cerâmicos
Materiais cerâmicosMateriais cerâmicos
Materiais cerâmicos

Ciência e-engenharia-dos-materiais
Ciência e-engenharia-dos-materiaisCiência e-engenharia-dos-materiais
Ciência e-engenharia-dos-materiais

Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)
Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)
Métodos térmoanalíticos de análise (TG, DTG, DTA, DSC)

CADINHO PARA FUNDIÇÃO
CADINHO PARA FUNDIÇÃOCADINHO PARA FUNDIÇÃO
CADINHO PARA FUNDIÇÃO

- Propriedades - Ligas metálicas - Metais
- Propriedades - Ligas metálicas - Metais - Propriedades - Ligas metálicas - Metais
- Propriedades - Ligas metálicas - Metais

Aula 6 propriedades mecânicas , emgenharia
Aula 6 propriedades mecânicas  , emgenhariaAula 6 propriedades mecânicas  , emgenharia
Aula 6 propriedades mecânicas , emgenharia

Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações
Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicaçõesCiências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações
Ciências dos Materiais - Aula 9 - Materiais Metálicos e suas aplicações

12 materiais cerâmicos
12  materiais cerâmicos12  materiais cerâmicos
12 materiais cerâmicos

Estrutura cristalina de sólidos
Estrutura cristalina de sólidosEstrutura cristalina de sólidos
Estrutura cristalina de sólidos

Ciências dos Materiais - Aula 1 - Introdução
Ciências dos Materiais - Aula 1 - IntroduçãoCiências dos Materiais - Aula 1 - Introdução
Ciências dos Materiais - Aula 1 - Introdução

Estrutura cristalina dos metais
Estrutura cristalina dos metaisEstrutura cristalina dos metais
Estrutura cristalina dos metais


Semelhante a Deformação por deslizamento

Capítulo 3 metalurgia da conformação
Capítulo 3 metalurgia da conformaçãoCapítulo 3 metalurgia da conformação
Capítulo 3 metalurgia da conformação
Maria Adrina Silva

Callister 8tava edition.pdf
Callister 8tava edition.pdfCallister 8tava edition.pdf
Callister 8tava edition.pdf
Everton Costa

aula sobre cristalografia e materiais cristalinos.pdf
aula sobre cristalografia e materiais cristalinos.pdfaula sobre cristalografia e materiais cristalinos.pdf
aula sobre cristalografia e materiais cristalinos.pdf
WagnerdaSilveira

Estrutura cristalina luisa ometto dal prete
Estrutura cristalina luisa ometto dal preteEstrutura cristalina luisa ometto dal prete
Estrutura cristalina luisa ometto dal prete
Luisa Ometto Dal Prete

Capítulo 3 fundição
Capítulo 3   fundiçãoCapítulo 3   fundição
Capítulo 3 fundição
Maria Adrina Silva

Aula6.5Difusoeexerccios_20240422180058.pptx
Aula6.5Difusoeexerccios_20240422180058.pptxAula6.5Difusoeexerccios_20240422180058.pptx
Aula6.5Difusoeexerccios_20240422180058.pptx
MarceloAugustoLeonez

AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf
AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdfAULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf
AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf
MatheusAlves240530

6430-02.ppt
6430-02.ppt6430-02.ppt
6430-02.ppt
Oswaldo Gonzales

geometria e isomeria.pdf
geometria e isomeria.pdfgeometria e isomeria.pdf
geometria e isomeria.pdf
Tamara tavares

Geometria de complexos
Geometria de complexosGeometria de complexos
Geometria de complexos
Ray Sant'Anna

8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx
8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx
8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx
trabalhocasa3

1a corrosão extraçao ions cloreto
1a   corrosão extraçao ions cloreto1a   corrosão extraçao ions cloreto
1a corrosão extraçao ions cloreto
Jho05

Argilominerais propriedades-e-aplicac3a7c3b5es
Argilominerais propriedades-e-aplicac3a7c3b5esArgilominerais propriedades-e-aplicac3a7c3b5es
Argilominerais propriedades-e-aplicac3a7c3b5es
Natalia Emerich Laderia

Aula 1 Introdução.pdf
Aula 1 Introdução.pdfAula 1 Introdução.pdf
Aula 1 Introdução.pdf
Hortencia Noronha

Síntese do trioxalatocromato (iii) de potássio
Síntese do trioxalatocromato (iii) de potássioSíntese do trioxalatocromato (iii) de potássio
Síntese do trioxalatocromato (iii) de potássio
Cybele Sobrenome

Flambagem
FlambagemFlambagem
Flambagem
Átila Franklin

Manual de Mineralogia I
Manual de Mineralogia IManual de Mineralogia I
Manual de Mineralogia I
Gabriela Leal

Defeitos cristalinos
Defeitos cristalinosDefeitos cristalinos
Defeitos cristalinos
Jb Alves

Fmi tema 3
Fmi tema 3Fmi tema 3
Fmi tema 3
Everton Souza

Aula 2 Metalurgia 11_08.pptx
Aula 2 Metalurgia 11_08.pptxAula 2 Metalurgia 11_08.pptx
Aula 2 Metalurgia 11_08.pptx
HulissesBonetiMarcon


Semelhante a Deformação por deslizamento (20)

Capítulo 3 metalurgia da conformação
Capítulo 3 metalurgia da conformaçãoCapítulo 3 metalurgia da conformação
Capítulo 3 metalurgia da conformação

Callister 8tava edition.pdf
Callister 8tava edition.pdfCallister 8tava edition.pdf
Callister 8tava edition.pdf

aula sobre cristalografia e materiais cristalinos.pdf
aula sobre cristalografia e materiais cristalinos.pdfaula sobre cristalografia e materiais cristalinos.pdf
aula sobre cristalografia e materiais cristalinos.pdf

Estrutura cristalina luisa ometto dal prete
Estrutura cristalina luisa ometto dal preteEstrutura cristalina luisa ometto dal prete
Estrutura cristalina luisa ometto dal prete

Capítulo 3 fundição
Capítulo 3   fundiçãoCapítulo 3   fundição
Capítulo 3 fundição

Aula6.5Difusoeexerccios_20240422180058.pptx
Aula6.5Difusoeexerccios_20240422180058.pptxAula6.5Difusoeexerccios_20240422180058.pptx
Aula6.5Difusoeexerccios_20240422180058.pptx

AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf
AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdfAULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf
AULA_02_parte_2_mat_prop_estrutura_cristalina_parte_2_2023.pdf

6430-02.ppt
6430-02.ppt6430-02.ppt
6430-02.ppt

geometria e isomeria.pdf
geometria e isomeria.pdfgeometria e isomeria.pdf
geometria e isomeria.pdf

Geometria de complexos
Geometria de complexosGeometria de complexos
Geometria de complexos

8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx
8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx
8 Estruturas Cristalinas Cerâmicas v28.5.2015.pptx

1a corrosão extraçao ions cloreto
1a   corrosão extraçao ions cloreto1a   corrosão extraçao ions cloreto
1a corrosão extraçao ions cloreto

Argilominerais propriedades-e-aplicac3a7c3b5es
Argilominerais propriedades-e-aplicac3a7c3b5esArgilominerais propriedades-e-aplicac3a7c3b5es
Argilominerais propriedades-e-aplicac3a7c3b5es

Aula 1 Introdução.pdf
Aula 1 Introdução.pdfAula 1 Introdução.pdf
Aula 1 Introdução.pdf

Síntese do trioxalatocromato (iii) de potássio
Síntese do trioxalatocromato (iii) de potássioSíntese do trioxalatocromato (iii) de potássio
Síntese do trioxalatocromato (iii) de potássio

Flambagem
FlambagemFlambagem
Flambagem

Manual de Mineralogia I
Manual de Mineralogia IManual de Mineralogia I
Manual de Mineralogia I

Defeitos cristalinos
Defeitos cristalinosDefeitos cristalinos
Defeitos cristalinos

Fmi tema 3
Fmi tema 3Fmi tema 3
Fmi tema 3

Aula 2 Metalurgia 11_08.pptx
Aula 2 Metalurgia 11_08.pptxAula 2 Metalurgia 11_08.pptx
Aula 2 Metalurgia 11_08.pptx


Último

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario


Último (6)

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos


Deformação por deslizamento

  • 1. Prof. Luiz Cláudio Cândido MECANISMOS DE DEFORMAÇÃO PLÁSTICA (DESLIZAMENTO) Prof. Leonardo Barbosa Godefroid candido@em.ufop.br leonardo@em.ufop.br METALURGIA MECÂNICA – MET 127 MINISTÉRIO DA EDUCAÇÃO E DO DESPORTO Universidade Federal de Ouro Preto Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais Grupo de Estudo Sobre Fratura de Materiais Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br MINISTÉRIO DA EDUCAÇÃO Universidade Federal de Ouro Preto Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br MINISTÉRIO DA EDUCAÇÃO E DO DESPORTO Universidade Federal de Ouro Preto Escola de Minas – Departamento de Engenharia Metalúrgica e de Materiais Grupo de Estudo Sobre Fratura de Materiais Telefax: 55 - 31 - 3559.1561 – E-mail: demet@em.ufop.br
  • 2. Tetraedro de Thomas: a “caracterização estrutural”no contexto da ciência e engenharia de materiais.
  • 3. DEFORMAÇÃO POR DESLIZAMENTO • Elementos de cristalografia • Natureza cristalográfica da deformação plástica • Deslizamento numa rede perfeita • Deslizamento por movimento de discordâncias • Tensão resolvida para o deslizamento • Deformação de deslizamento • Cristalinidade e ductilidade • Comparação entre monocristais e policristais
  • 4. 1 – ELEMENTOS DE CRISTALOGRAFIA - Célula unitária - Redes de Bravais - Estruturas metálicas - Índices de Miller - Projeção estereográfica
  • 5. Estrutura de líquidos Estrutura amorfa Estrutura de gases Estrutura cristalina Tipos de Estruturas Arranjos atômicos Microestrutura de materiais
  • 6. (a) Representação esquemática de um cristal formado a partir de um empilhamento de cubos. (b) O mesmo cristal, onde átomos estão colocados nos nós do empilhamento. O conjunto de átomos de cor azul forma a célula unitária do sistema cúbico simples. Célula unitária
  • 7. As redes de Bravais (1848) Relações entre os parâmetros da rede cristalina e figuras mostrando as geometrias da células unitárias para os sete sistemas cristalinos
  • 8. Distribuição de átomos em um gás, em um líquido, em um sólido amorfo e em um cristal, e respectivas funções de probabilidade W(r) de se encontrar um átomo em uma certa distância.
  • 11. • Número de coordenação = 8 (2 átomos/célula unitária: 1 no centro + 8 x 1/8 nos vértices) • Átomos se tocam ao longo das diagonais do cubo. -- Nota: Todos os átomos são idênticos; o átomo central foi colorido de forma diferente somente para facilidade de visualização. Estrutura cúbica de corpo centrado (CCC) Ex: Cr, W, Fe (α), Ta, Mo, etc.
  • 12.
  • 13.
  • 14. • Número de coordenação: 12 • 4 átomos/célula unitária: 6 faces x 1/2 + 8 x 1/8 nos vértices Estrutura cúbica de face centrada (CFC) • Átomos se tocam ao longo das diagonais das faces. --Nota: Todos os átomos são idênticos; o átomo central foi colorido de forma diferente somente para facilidade de visualização. Ex: Al, Cu, Au, Pb, Ni, Pt, Ag, etc.
  • 15.
  • 16. Sítios intersticiais da estrutura CFC: (a) octaédricos; (b) tetraédricos
  • 17. Características das células unitárias Estruturas Metálicas D – diagonal; R – raio; N – No átomos/célula unitária; NC - No de coordenação; C = FE – Fator de empacotamento
  • 18. Exemplos de estruturas cristalinas Estruturas Metálicas
  • 19.
  • 20.
  • 21. Índices de Miller Notação cristalográfica: Para uma direção: [ hkl ] Para uma família de direções: < hkl > Para um plano: ( hkl ) Para uma família de planos: { hkl }
  • 22. Índices de Miller Índices de Miller para planos cristalográficos.
  • 23. Índices de Miller Índices de Miller para planos cristalográficos.
  • 24. Índices de Miller Índices de Miller para direções cristalográficas.
  • 26. Projeção estereográfica A projeção estereográfica é uma figura geométrica plana, onde estão representadas direções e planos cristalográficos. Construção da projeção estereográfica: Projeção geográfica; Projeção esférica; Projeção estereográfica.
  • 27.
  • 28.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35. Projeção estereográfica [001] para o sistema cúbico. Projeção estereográfica [011] para o sistema cúbico.
  • 36. Na projeção estereográfica a simetria cristalina pode ser vista claramente. Assim, no sistema cúbico, um triângulo [001], [011] e [111] é suficiente para designar uma orientação cristalográfica. Triângulo padrão para o sistema cúbico. Projeção estereográfica padrão [001] dividida em 24 triângulos e triângulo padrão para o sistema cúbico.
  • 37. Triângulo padrão para o sistema cúbico.
  • 38. DEFORMAÇÃO POR DESLIZAMENTO 1 - NATUREZA CRISTALOGRÁFICA DA DEFORMAÇÃO PLÁSTICA Trabalho pioneiro de EWING e ROSENHAIN (1913): a) Monocristal com superfície polida, deformado plasticamente; • Aparecimento de finas linhas de deslizamento, resultantes de movimento cisalhante ao longo de planos cristalográficos bem definidos.
  • 39.
  • 40. Bandas de deslizamento num monocristal de alumínio deformado em tração na temperatura ambiente; 250X; MEV. Bandas de deslizamento num policristal de cobre deformado em compressão na temperatura ambiente. MEV.
  • 41. Um estudo mais detalhado da deformação permite revelar que as bandas de deslizamento são constituídas por linhas de deslizamento, muito finas e muito próximas umas das outras.
  • 42. Imagem no MET de uma folha de aço inoxidável (18Cr-8Ni), mostrando o arranjo de discordâncias ao longo de um plano de deslizamento.
  • 43. Quanto maior for a deformação plástica imposta ao corpo de prova, maior será o desnivelamento entre as diversas bandas de deslizamento e o número das bandas de deslizamento. Mecanismo de deslizamento na deformação plástica. (a) cristal antes do ensaio; (b) decomposição da tensão aplicada numa componente normal  e numa componente cisalhante  no plano de cisalhamento xx’; (c) cristal após a deformação plástica; (d) representação esquemática de um detalhe estrutural do deslizamento.
  • 44. Monocristal de zinco deformado em tração: as bandas de deslizamento são todas paralelas.
  • 45. MECANISMOS DE DEFORMAÇÃO PLÁSTICA DEFORMAÇÃO PLÁSTICA DESLIZAMENTO DE DISCORDÂNCIAS MACLAÇÃO DIFUSÃO TRANSFORMAÇÃO DE FASES ESCORREGAMENTO DE CONTORNOS DE GRÃOS
  • 46. Sistema de deslizamento: As observações experimentais permitem supor que a deformação plástica dos materiais cristalinos dúcteis é devida a um deslizamento irreversível de certos planos, uns em relação a outros. Como o material é cristalino e, portanto, anisotrópico, é lógico supor que este deslizamento se produzirá em alguns planos e em algumas direções cristalográficas. Na maioria dos metais, os planos de deslizamento são aqueles de maior densidade atômica, enquanto as direções de deslizamento são aquelas de maior densidade atômica. Sistema de Deslizamento: a) Direção de deslizamento b) Plano de deslizamento
  • 47. a) Plano de deslizamento b) Direção de deslizamento Duas maneiras distintas para que uma rede cúbica simples possa ser cisalhada, mantendo-se a simetria da rede: (A) cristal antes do deslizamento. (B) deslizamento numa direção densa. (C) deslizamento numa direção não densa. Sistema de deslizamento:  Na maioria dos metais, os planos de deslizamento são aqueles mais densos, enquanto as direções de deslizamento são aquelas mais densas.
  • 48.
  • 49. Sistema de deslizamento na temperatura ambiente: {111} e <110>Sistema de deslizamento na temperatura ambiente: {111} e <110>  Deslizamento no sistema CFC Obs.: Para temperaturas “elevadas”, ex. T = 400o C, o alumínio pode deslizar segundo os planos {100}, mas conservando a direção <110>.
  • 50.  Deslizamento no sistema HC Sistema de deslizamento na temperatura ambiente: {0001} e <21 1 0> (0001) ; Ex.: Cd, Zn, Mg, Be, Ti, etc. )0101(  ; ]0121[  )1010(  ; ]0112[    )0101(  ; ]0121[  )1010(  ; ]0112[  )0011(  ; ]2011[  )0101(  ; ]0121[  )1010(  ; ]0112[  )0011(  ; ]2011[ 
  • 51. Obs.: Aumentando a temperatura, aumenta-se o número de planos de deslizamentos ativos. Portanto,  Deslizamentos prismáticos: ABCD  )0110(  ou )0101(  ; ]0121[  BCEF  )0101(  ou )1010(  ; ]0112[  EFGH   )0011(  ou )0011(  ; ]2011[  ABCD  )0110(  ou )0101(  ; ]0121[  BCEF  )0101(  ou )1010(  ; ]0112[  EFGH   )0011(  ou )0011(  ; ]2011[  EFGH   )1001(  ou )0011(  ; ]2011[ 
  • 52.  Deslizamentos piramidais: Sistema de deslizamento: {101 1} e <112 0> )1110(  com a direção ]0121[  )1101(  com a direção ]1102[  )0111(  com a direção ]2011[  )1110(  com a direção ]0121[  )1101(  com a direção ]1102[  )0111(  com a direção ]2011[  )1011(  com a direção ]2011[ 
  • 53. Obs.: Os deslizamentos piramidais admitem uma direção de deslizamento menos densa:   3211 }2211{  )2211(    ]3211[  )2121(    ]3121[  )1122(    ]1132[  )2211(    ]3211[  )2121(    ]3121[  )1122(    ]1132[  )2211(    ]3211[  )2121(    ]3121[  )1122(    ]1132[ 
  • 54. Obs.: Além da temperatura, a relação c/a intervem no sistema de deslizamento preferencial dos metais hexagonais.
  • 55.  Deslizamento no sistema CCC - Por não ser uma estrutura compacta, possui irregularidades; - A estrutura CCC não é compacta como a CFC ou a HC, não apresentando um plano de densidade atômica predominante como o (111) na estrutura CFC e o (0001) na estrutura HC; - Os planos {110} apresentam a maior densidade atômica na estrutura CCC, mas sem grande superioridade a vários outros planos; - No entanto, a direção <111> da estrutura CCC é tão compacta quanto a <110> da CFC e a direção <112 0> da estrutura HC. Ex.: Fe  {110}; {112}; {123}Ex.: Fe  {110}; {112}; {123}Ex.: Fe  {110}; {112}; {123}  0,25 Tf < T < 0,50 Tf  {110}  T > 0,50 Tf  {123}  T < 0,25 Tf  {112} ; ;
  • 56. Metal Estrutura Plano Direção ys (MPa) Pureza Al Cu Au Ni Ag CFC CFC CFC CFC CFC {111} {111} {111} {111} {111} <110> <110> <110> <110> <110> 0,54-0,98 0,88-0,98 0,49 3,24-7,35 0,39-0,69 99,994 99,980 99,999 99,980 99,999 Cd Mg Zn HC HC HC {0001} {0001} {0001} <1120> <1120> <1120> 0,13 0,49 0,29 99,999 99,990 99,999 Fe CCC {110} {112} {123} <111> 14,71 99,960 Exemplo de direções e planos densos em diversos metais.
  • 57. Sistemas típicos de deslizamento para as estruturas HC (A) , CFC (B) e CCC (C,D,E). Resumo
  • 58. Típicos sistemas de deslizamento para as estruturas CFC (a) , HC (b) e CCC (c) .
  • 59. SISTEMA PLANOS DIREÇÕES TOTAL CFC 4 planos {111} 3 direções <110> para cada plano 12 sistemas HC 1 plano {0001} 3 direções <1120> do plano 3 sistemas CCC Por não ser uma estrutura compacta, possui irregularidades. Possibilidades de deslizamento nas estruturas CCC, CFC e HC.
  • 60.  Sistemas de deslizamento para materiais cerâmicos:
  • 61. 3 - DESLIZAMENTO NUMA REDE PERFEITA Esquema espacial de uma estrutura perfeita. Modelo: a) Considera-se um empilhamento perfeito de átomos; nesta estrutura os planos de deslizamento são separados por uma distância interplanar a, e os átomos possuem uma distância interatômica b. b) Supõe-se que a metade superior do cristal desliza sobre a sua metade inferior, sob o efeito de uma tensão cisalhante . c) Sob o efeito desta tensão todo átomo desloca-se de sua posição de equilíbrio, com energia potencial mínima, para um nível de energia mais elevado.
  • 62. 3 - DESLIZAMENTO NUMA REDE PERFEITA Cisalhamento de planos em uma rede perfeita - Modelo de FRENKEL (1926): (b) variação da tensão de cisalhamento com o deslocamento na direção de deslizamento. (a) deslocamento cisalhante de um plano de átomos sobre outro plano de átomos. Esquema espacial de uma estrutura perfeita.
  • 63. Modelo de FRENKEL (1926): variação da tensão cisalhante  em função do deslizamento x na direção cristalográfica b do cristal.
  • 64. Modelo de FRENKEL (1926):       m m x b x b sen 2 2   G G x a     m G b a G 2 2       m m x b x b sen 2 2   G G x a     m G b a G 2 2
  • 66. MATERIAL LR (GPa) E (GPa) Grafita 19,6 686 Al2O3 15,4 532 Ferro 12,6 196 SiC 20-40 700 Silício 7 182 AlN 7 350 Cobre 2 192 Limite de resistência de whiskers na temperatura ambiente.
  • 68. 4 - DESLIZAMENTO POR MOVIMENTO DE DISCORDÂNCIAS Modelo: O movimento de discordâncias através da rede requer uma tensão menor do que a tensão cisalhante teórica. O movimento de discordâncias produz degraus, ou bandas de deslizamento, na superfície livre. Esquema espacial de uma estrutura com discordância.
  • 69. Como uma discordância em cunha se move no interior de um cristal:
  • 70. (a) movimento de átomos próximo à discordância no deslizamento; (b) movimento de uma discordância em cunha.
  • 71.
  • 72. Analogias: Tapete deslizando no chão = discordância em cunha.
  • 73.
  • 74.
  • 75. Analogias: Tábuas deslizando no chão = discordância em hélice.
  • 76. Deslocamento de uma discordância cunha (a), uma discordância hélice (b), uma discordância mista (c), e a criação de um degrau de deslizamento irreversível igual ao vetor de Burgers da discordância considerada (d).
  • 77. Esquema da fina estrutura de uma banda de deslizamento. (a) pequena deformação. (b) grande deformação.
  • 78. Segundo COTTRELL (1967), o processo de deslizamento pode ser analisado como uma transição de estados de energia:
  • 79.                   b aG b wG NP )1( 2 exp 1 22 exp 1 2       W   p  Metais: W é grande Cerâmicos: W é pequeno Relação a/b : planos densos e direções densas fornecem menores valores para p. A força necessária para movimentar uma discordância através da rede cristalina está relacionada com a largura da discordância através da relação de PEIERLS-NABARRO (1940/1947): Se b   p  (deslizamento em direções compactas); se a < b  p  (planos não-compactos de pequeno espaçamento).                 b aG b w )1( 2 exp 1 22 exp     A relação de Peierls-Nabarro representa a resistência que uma rede perfeita oferece a uma discordância retilínea. Para minimizar a energia do processo, o material deslizado “crescerá” às custas da região não deslizada, através do avanço de uma região interfacial, que é uma discordância de largura W.
  • 80.
  • 81. Deformação cisalhante causada pelo movimento da discordância: modelo de TAYLOR-OROWAN (1934): vbxb    vb   L bxi i   i N i x L b  i Onde, N – no total de discordâncias que se movimentaram no volume do cristal. Deformação cisalhante macroscópia:  i N 1 x hL b h     Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias  Distância média que as discordâncias se movim N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias L bxi i   N iL b  i Onde, N – no total de discordâncias que se movimentaram no volume do cristal Deformação cisalhante macroscópia:  i N 1 x hL b h    Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias L bxi i   i N i x L b  i Onde, N – no total de discordâncias que se movimentaram no volume do cristal. Deformação cisalhante macroscópia:  i N 1 x hL b h     Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias N – no total de discordâncias que se movimentaram no volume do cristal. Deformação cisalhante macroscópia:  i N 1 x hL b h     Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média L bxi i   i N i x L b  i Onde, N – no total de discordâncias que se movimentaram no volume do cristal. Deformação cisalhante macroscópia:  i N 1 x hL b h     Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias L bxi i   i N i x L b  i Onde, N – no total de discordâncias que se movimentaram no volume do cristal. Deformação cisalhante macroscópia:  i N 1 x hL b h     Distância média que as discordâncias se movimentaram:  x N x x i N 1    Assim, hL xbN   Em termos de densidade de discordâncias, , tem-se:  = b   x onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   vb ρ v - velocidade média de discordâncias Deformação cisalhante macroscópia:  h    Distância média que as discordâncias x   Assim,  Em termos de densidade de discordâncias,   = onde,  - densidade de discordâncias b - deslizamento x - distância média Logo, a taxa de deformação será:   v - velocidade média de discordânciasonde
  • 82.
  • 83. Modelo de JOHNSTON e GILMAN (1959):       TR Qkv m exp A velocidade de uma discordância é função da tensão aplicada, da temperatura, do tipo de discordância, da pureza do material, etc. Velocidade de uma discordância
  • 84. Modelo de JOHNSTON e GILMAN (1959): Uma técnica empregada para o cálculo da velocidade de uma discordância é a técnica do “etch pit”: Discordâncias observadas pela técnica de “etch- pits” em amostra de LiF.
  • 85. 5 - TENSÃO RESOLVIDA PARA O DESLIZAMENTO • O processo de deformação plástica ocorre por movimento de discordâncias, que por sua vez se dá pelo efeito de tensões cisalhantes, atuando no sistema de deslizamento. • Desta forma, um ensaio simples de tração não é a melhor maneira para se medir a tensão e a respectiva deformação no referido sistema de deslizamento. • Alternativa: utiliza-se o ensaio de tração, mas “resolve-se” a tensão e a deformação ao longo da direção de deslizamento, no plano de deslizamento.
  • 86. P: carga de tração aplicada : ângulo entre o plano de deslizamento e o eixo da tração. : ângulo entre a direção de deslizamento e o eixo de tração : ângulo entre a normal ao plano de deslizamento e o eixo de tração.
  • 87. Tensão de cisalhamento resolvida: R = t sen cos = t cos cos Casos particulares:  = 90o R = 0  =  = 45o  R = máx = 0,5 t R t  não ocorre deslizamentoou  = 0o 
  • 88. Equação de SCHMID e BOAS (1935): ys = ys senys cosys  Portanto, o deslizamento inicia-se quando o esforço de cisalhamento sobre o plano de deslizamento e na direção de deslizamento atinge um valor crítico ys, chamado de tensão crítica de cisalhamento (limite de escoamento). A orientação mais favorável para o deslizamento é aquela na qual  =  = 45o, isto é, quando o fator de Schmid é máximo e igual a 0,5. ys = 2 ys Desta forma, o limite de escoamento do cristal será:
  • 89. Variação do limite de escoamento de cristais de antraceno com a orientação.
  • 90. Variação da tensão nominal aplicada em função do fator de Schmid para monocristais de cádmio, e determinação da tensão crítica resolvida de cisalhamento.
  • 91. • A equação de SCHMID e BOAS encontrou comprovação experimental principalmente em cristais HC. Para metais cúbicos a correspondência entre resultados experimentais e a referida equação não é tão boa, principalmente devido ao grande número de sistemas de deslizamento em cristais cúbicos. Em alguns metais cúbicos a tensão de cisalhamento é praticamente independente da orientação. Variação da tensão de cisalhamento com a orientação; monocristal de cobre. Dependência de orientação para ys (valores em MPa); observa-se que na região central o valor de ys é praticamente constante.
  • 92. • A despeito das incertezas com relação a cristais cúbicos, ys representa uma propriedade mecânica fundamental, porque está diretamente relacionada com o modo básico de deformação plástica por cisalhamento ao longo dos planos de deslizamento. Trata-se de um ponto de partida para determinar nas propriedades mecânicas o efeito de diversas variáveis. Contornos do fator de Schmid constante (M-1) {111} ; [110]
  • 93. Efeito de variáveis em ys: Exemplo: Ag  99,99: ys = 0,47 MPa  99,97: ys = 0,72 MPa  99,93: ys = 1,28 MPa pureza
  • 94. Metal Estrutura Plano Direção ys (MPa) Pureza Al Cu Au Ni Ag CFC CFC CFC CFC CFC {111} {111} {111} {111} {111} <110> <110> <110> <110> <110> 0,54-0,98 0,88-0,98 0,49 3,24-7,35 0,39-0,69 99,994 99,980 99,999 99,980 99,999 Cd Mg Zn HC HC HC {0001} {0001} {0001} <1120> <1120> <1120> 0,13 0,49 0,29 99,999 99,990 99,999 Fe CCC {110} {112} {123} <111> 14,71 99,960 Exemplo de direções e planos densos em diversos metais.
  • 95. Efeito de variáveis em ys: Exemplo: Mg  100K: ys = 1,20 MPa  150K: ys = 0,90 MPa  200K: ys = 0,70 MPa temperatura
  • 96. Efeito de variáveis em ys: Exemplo: Cd  10-2 s-1: ys = 0,20 MPa  10-1 s-1: ys = 0,44 MPa taxa de deformação
  • 97. 6 – DEFORMAÇÃO DE DESLIZAMENTO Deformação de um monocristal: (a) deformação por tração de um monocristal sem constrangimento; (b) rotação de planos de deslizamento, devido ao constrangimento  cabeças do CP presas nas garras da máquina.
  • 98. Cálculo da deformação cisalhante:  - quantidade total de deslizamento dividida pela espessura do “pacote” de cisalhamento (dimensão da porção deslizada).   BB AC '                           1 0 1 0 2 2 0 1 2 0 sen sen cos / L L  A medida fundamental de deformação plástica num monocristal é a deformação de deslizamento .  Consideração: o deslizamento ocorre em um único sistema de deslizamento. Alongamento de um monocristal.  - deslocamento relativo de 2 planos de deslizamento paralelos separados de uma distância unitária.
  • 99.   BB AC '                           1 0 1 0 2 2 0 1 2 0 sen sen cos / L L  Alongamento de um monocristal. • A equação anterior determina a deformação cisalhante nos planos de deslizamento, a partir do plano (0) e da direção (0) iniciais de deslizamento, e da extensão da amostra (L1/L0). • Se a orientação dos elementos de deslizamento pode ser determinada durante ou após a deformação, a deformação cisalhante será determinada a partir de:        cos sen cos sen 1 1 0 0 Cálculo da deformação cisalhante:
  • 100. • Para metais cúbicos, a rotação do plano e da direção de deslizamento pode ativar, durante o deslizamento, outros sistemas, que seriam então colocados em posição favorável. Esta situação é analisada com auxílio da projeção estereográfica. Fator de SCHMID = M =     ys ys  sen cos • Admite-se um cristal CFC com eixo de tração no ponto P do triângulo padrão. Projeção estereográfica de um cristal CFC. O sistema de deslizamento a ser solicitado será o que apresentar o maior fator de SCHMID.
  • 101. • O sistema (111) [101] é o que dá maior fator de SCHMID  M = 0,5. • Com o prosseguimento da deformação,  e  se alteram  o eixo de tração sofre uma rotação. Quando se atinge um dos lados do triângulo padrão, o sistema (111) [110] terá o mesmo fator de SCHMID do que o sistema primário. • Pode-se considerar também o sistema cruzado e o sistema crítico. O deslizamento ocorrerá inicialmente neste sistema, chamado de sistema primário. Este novo sistema, chamado de sistema conjugado, também será ativado, o que gera um deslizamento duplo, com o eixo de tração dirigindo-se para [211].
  • 102. Conclusão: Se P coincidir com um vértice Exemplos: P em [110]  4 sistemas  2 sistemas de deslizamento;  complicado (vários sistemas). P em [111]  6 sistemas P em [100]  8 sistemas Se P estiver num lado do triângulo
  • 103. 7 – CRISTALINIDADE E DUCTILIDADE Em princípio, os metais cristalinos são dúcteis. Por outro lado, se for considerado o diamante, constata-se que este material cristalino é extremamente frágil à temperatura ambiente. Materiais com ligação covalente ou iônica, como também a alumina Al2O3 e a sílica SiO2, são materiais muito frágeis. Questão: todos os materiais cristalinos são dúcteis? Uma tentativa para explicar este comportamento seria a consideração de que os materiais acima citados não possuem discordâncias. Esta consideração está errada, uma vez que materiais cristalinos não metálicos também possuem discordâncias. Assim, a presença de discordâncias em um material cristalino não é uma condição suficiente para que a ductilidade se manifeste. Deve-se portanto procurar entender o que se passa com um material de ligação covalente ou iônica, quando submetido a uma tensão cisalhante.
  • 104. Seja um material cristalino metálico: O movimento de uma discordância em cunha (ou em hélice) exige a troca de posições atômicas no plano de deslizamento. As ligações atômicas são perturbadas, quando um átomo A deve romper uma ligação estável com um átomo B, para restabelecer esta ligação com um átomo C. A ausência de direcionalidade da ligação metálica entre os átomos A, B e C facilita o deslocamento da discordância, com conseqüente deformação plástica e ductilidade. Com efeito, deve-se considerar os átomos A, B e C como íons positivos envolvidos por um gás eletrônico que garante a sua coesão. As discordâncias se deslocam facilmente nestes materiais.
  • 105. Seja um material cristalino com ligação covalente: Estrutura cúbica do diamante. Estrutura hexagonal da grafite.
  • 106. Material cristalino com ligação covalente: Neste caso, como as ligações são fortemente direcionais, o deslocamento de uma discordância provoca em geral uma ruptura definitiva da ligação entre os átomos A e B. Conseqüentemente, quando a discordância se movimenta, produz-se uma ruptura definitiva de ligações, levando à fratura do material no plano de deslizamento. A forte intensidade de ligações covalentes se traduz em uma tensão de fricção o (tensão de Peierls-Nabarro) elevada. Se a tensão cisalhante total  vai se elevar no plano de deslizamento, a tensão normal correspondente  também vai se elevar. Conseqüentemente, se existirem “defeitos” presentes no material, o efeito localizado de concentração de tensão provocará ruptura local de ligações, antes que a tensão cisalhante necessária para o movimento de discordâncias seja atingida. Somente em temperaturas elevadas a forte agitação térmica dos átomos provocará um certo movimento de discordâncias, daí uma certa ductilidade para estes materiais.
  • 107. Material cristalino com ligação iônica: Inicialmente, deve-se considerar a configuração particular de discordâncias e os sistemas de deslizamento possíveis nestes materiais, para que o equilíbrio de cargas eletrostáticas seja atingido. Um exemplo simples é a estrutura do sal NaCl. Sua estrutura consiste numa união de duas células CFC, uma com íons Na+ e outra com íons Cl-. Nesta estrutura não são os planos de maior densidade atômica que constituem os planos de deslizamento, mas os planos que permitem que cargas eletrostáticas de mesmo sinal não se encontrem face a face, quando o deslocamento de discordâncias provoca o deslizamento: o deslizamento se produzirá nos planos {110}, e a direção de deslizamento será do tipo <110>.
  • 108. Além disto, uma vez que o equilíbrio de cargas eletrostáticas deve ser sempre assegurado, uma discordância em cunha é constituída por dois semi-planos suplementares (diferentemente do caso dos metais). Neste caso o módulo do vetor de Burgers é igual a a2/2, superior à menor distância a/2 entre os íons. Assim, a tensão cisalhante  para movimento de discordâncias será maior do que no caso dos metais. Para os cristais iônicos, a tensão de fricção o (tensão de Peierls-Nabarro) também será elevada. As conseqüências são as mesmas que no caso dos cristais covalentes.
  • 109. Sistemas de deslizamento em materiais iônicos e covalentes.
  • 110. Questão: todos os materiais dúcteis são cristalinos? Até o presente momento, foi considerada a deformação plástica e a ductilidade de materiais cristalinos. Seja um material polimérico, cuja estrutura não é cristalina, mas amorfa. Este material pode ser dúctil. Nos polímeros a ductilidade não pode ser devida à movimentação de discordâncias, uma vez que não se pode considerar a sua presença numa estrutura amorfa. Não se pode também atribuir a ductilidade dos polímeros ao tipo de ligação interatômica. Deve-se considerar a influência da microestrutura do material, e analisar o seu comportamento em função do carregamento aplicado.
  • 111. Seja um material polimérico amorfo: Representação esquemática da cadeia molecular do polietileno. Posição dos átomos de carbono em uma cadeia molecular ( = 109,50). Representação esquemática do arranjo de cadeias moleculares: a) numa estrutura amorfa; b) numa estrutura parcialmente amorfa.
  • 112. Material polimérico. Fórmula estrutural do estireno Fórmula estrutural do polietileno
  • 113. Seja um material polimérico amorfo, como a borracha natural: Sob a ação de uma força F não ocorre aumento da distância entre os átomos de carbono da cadeia, mas um desdobramento da cadeia, antes do seu alongamento elástico. Conseqüentemente, o módulo de elasticidade dos polímeros não está diretamente associado à intensidade das forças interatômicas exercidas no esqueleto da cadeia; o módulo de elasticidade é função da flexibilidade da cadeia, que depende da geometria da cadeia, e das ligações fracas entre cadeias. a) Representação esquemática do esqueleto (ligações C-C) na cadeia molecular da borracha natural. b) Desdobramento desta cadeia sob a ação de uma força F.
  • 114. Além disto, as cadeias moleculares dos polímeros amorfos são geralmente emaranhadas e replicadas sobre elas mesmas. A aplicação de uma força provoca inicialmente um desdobramento das camadas, antes que as ligações interatômicas do esqueleto sejam submetidas a esta força. Assim, o módulo de elasticidade de um polímero amorfo é “aparente”, e o seu valor não é diretamente proporcional à intensidade das ligações atômicas. a) Cadeias macromoleculares emaranhadas. b)Desdobramento destas cadeias sob a ação de uma força F.
  • 115. 8 - COMPARAÇÃO ENTRE MONOCRISTAIS E POLICRISTAIS  A deformação em policristais é bem mais complexa do que em monocristais. Algumas razões são enumeradas abaixo.  Monocristais são elástica e plasticamente anisotrópicos. Policristais, na ausência de textura, são elástica e plasticamente isotrópicos.  Monocristais podem deformar-se em um único sistema de deslizamento, se o eixo de aplicação da carga está orientado favoravelmente. Isto já não pode ocorrer com policristais, porque a deformação dos diversos grãos tem de ser compatível.  A deformação em policristais é inerentemente não homogênea, isto é, ela varia de grão para grão, e mesmo em um único grão.  Os contornos de grão desempenham um papel importante na deformação dos policristais.
  • 116. Compatibilidade de Deformação em Policristais: • Para que a deformação se propague de um grão para outro, sem o aparecimento de descontinuidades nos contornos de grãos, 5 sistemas de deslizamento independentes são requeridos - VON MISES (1928). • Esta afirmação resulta do fato de que um processo arbitrário de deformação é especificado pelos 6 componentes do tensor deformação, mas devido ao requisito de volume constante (11 = 22 = 33 = 0) existem somente 5 componentes de deformação independentes. • Cristais Cúbicos: satisfazem facilmente o critério. • Cristais HC: não satisfazem o critério.
  • 117. Modelo de ASHBY (1970): 1) Discordâncias estatisticamente estocadas  distribuídas de maneira aleatória nos grãos. 2) Discordâncias geometricamente necessárias  geradas como resultado da deformação não uniforme dos grãos. • Cada grão se deforma segundo a equação de SCHMID, com a geração de discordâncias estatisticamente estocadas. • Este processo gera descontinuidades entre os grãos. • Cada uma destas discrepâncias é corrigida pela introdução de discordâncias geometricamente necessárias, de tal maneira a juntar os grãos.
  • 118. Um policristal é deformado, produzindo ruptura nos seus contornos de grãos. Esta ruptura é corrigida, pela introdução das discordâncias geometricamente necessárias. Note que as discordâncias estatisticamente estocadas não são mostradas.
  • 119.
  • 120. Curvas tensão x deformação para alumínio monocristalino (diferentes orientações) e policristalino (TG = 0,2mm). Curvas tensão x deformação para zinco (HC) e alumínio (CFC).
  • 121. Disciplina Aços Especiais - Ouro Preto Alexandre Serrano O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ? Estampagem é o processo de conformação a frio que imprime sobre uma chapa plana formas diversas através de deformações plásticas utilizando um punção, uma matriz e o auxílio de um prensa chapas. Processo de transformação mecânica por estampagem: Exemplos de aplicação de mecanismos de deformação plástica: Disciplina Aços Especiais - Ouro Preto Alexandre Serrano Embutimento Tipos Básicos de Estampagem e Estados de Deformações EnvolvidosTipos Básicos de Estampagem e Estados de Deformações Envolvidos Disciplina Aços Especiais - Ouro Preto Estiramento Tipos Básicos de Estampagem e Estados de Deformações EnvolvidosTipos Básicos de Estampagem e Estados de Deformações Envolvidos Disciplina Aços Especiais - Ouro Preto Alexandre Serrano O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ? Estampagem é o processo de conformação a frio que imprime sobre uma chapa plana formas diversas através de deformações plásticas utilizando um punção, uma matriz e o auxílio de um prensa chapas. Disciplina Aços Especiais - Ouro Preto Alexandre Serrano O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ? Estampagem é o processo de conformação a frio que imprime sobre uma chapa plana formas diversas através de deformações plásticas utilizando um punção, uma matriz e o auxílio de um prensa chapas. Disciplina Aços Especiais - Ouro Preto Alexandre Serrano O que é a conformação mecânica por ESTAMPAGEM ?O que é a conformação mecânica por ESTAMPAGEM ? Estampagem é o processo de conformação a frio que imprime sobre uma chapa plana formas diversas através de deformações plásticas utilizando um punção, uma matriz e o auxílio de um prensa chapas.
  • 122. Alexandre Serrano Aços inoxidáveis ferríticosAços inoxidáveis ferríticos Sensibilidade à formação de estrias - Linhas que aparecem no processo de estampagem. - Sempre ocorrem no sentido de laminação. - Proporcionais ao grau de deformação. Características dos Aços InoxidáCaracterísticas dos Aços Inoxidá Aços inoxidáveisAços inoxidáveis Sensibilidade à formação das - a • As estrias são pequenas ondulações, alongadas, que surgem no sentido de laminação da chapa quando esta é submetida a algum processo de conformação. • O surgimento das estrias nos aços inoxidáveis ferríticos, se deve à heterogeneidade da textura cristalográfica destes materiais, que provoca uma heterogeneidade no comportamento mecânico. Exemplos de peças que foram submetidas ao processo de transformação mecânica por estampagem. Aços inoxidáveis ferríticos.
