1. DESENHO TÉCNICO

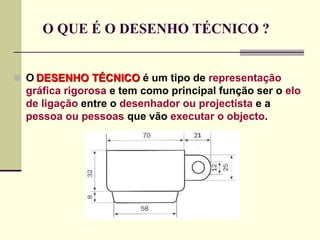

2. O QUE É O DESENHO TÉCNICO ?
 O DESENHO TÉCNICO é um tipo de representação
gráfica rigorosa e tem como principal função ser o elo
de ligação entre o desenhador ou projectista e a
pessoa ou pessoas que vão executar o objecto.

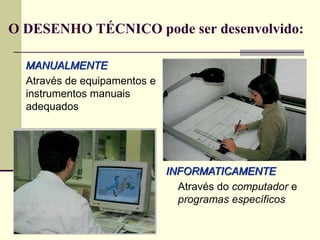

3. O DESENHO TÉCNICO pode ser desenvolvido:
MANUALMENTE
Através de equipamentos e
instrumentos manuais
adequados
INFORMATICAMENTE
Através do computador e
programas específicos

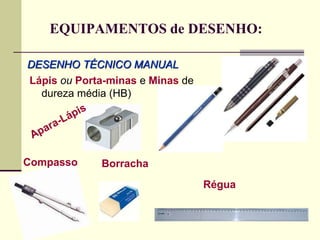

4. EQUIPAMENTOS de DESENHO:
DESENHO TÉCNICO MANUAL
Lápis ou Porta-minas e Minas de
dureza média (HB)
Compasso Borracha
Régua

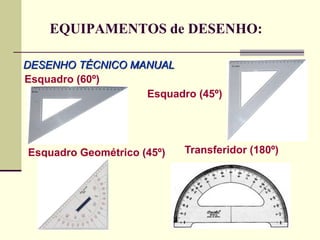

5. EQUIPAMENTOS de DESENHO:
DESENHO TÉCNICO MANUAL
Esquadro (60º)
Esquadro (45º)
Esquadro Geométrico (45º) Transferidor (180º)

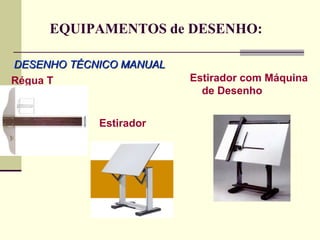

6. EQUIPAMENTOS de DESENHO:
DESENHO TÉCNICO MANUAL
Régua T
Estirador
Estirador com Máquina
de Desenho

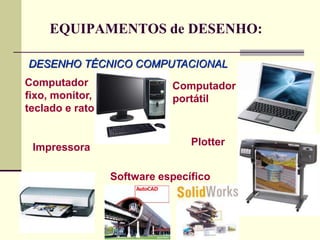

7. EQUIPAMENTOS de DESENHO:
DESENHO TÉCNICO COMPUTACIONAL
Computador
fixo, monitor,
teclado e rato
Computador
portátil
Impressora
Plotter
Software específico

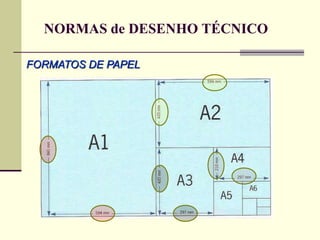

8. NORMAS de DESENHO TÉCNICO
FORMATOS DE PAPEL

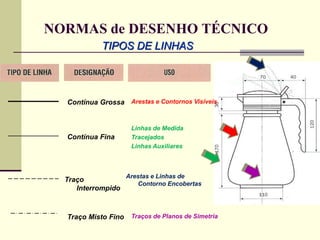

9. NORMAS de DESENHO TÉCNICO
Contínua Grossa Arestas e Contornos Visíveis
Contínua Fina
Linhas de Medida
Tracejados
Linhas Auxiliares
Traço
Interrompido
Traço Misto Fino Traços de Planos de Simetria
TIPOS DE LINHAS
Arestas e Linhas de
Contorno Encobertas

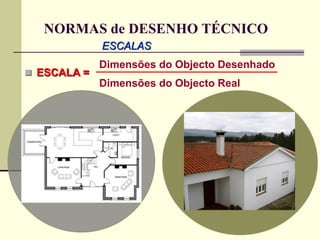

10. NORMAS de DESENHO TÉCNICO
ESCALAS
 ESCALA =
Dimensões do Objecto Desenhado
Dimensões do Objecto Real

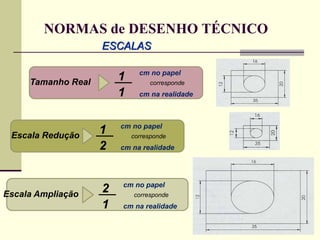

11. NORMAS de DESENHO TÉCNICO
1
ESCALAS
cm no papel
1
Tamanho Real corresponde
cm na realidade
1 cm no papel
2
Escala Redução corresponde
cm na realidade
2 cm no papel
1
Escala Ampliação corresponde
cm na realidade

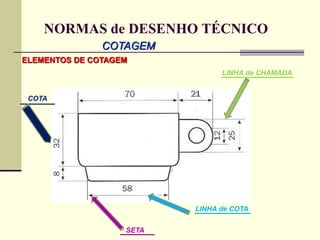

12. NORMAS de DESENHO TÉCNICO
COTAGEM
LINHA de CHAMADA
ELEMENTOS DE COTAGEM
LINHA de COTA
SETA
COTA

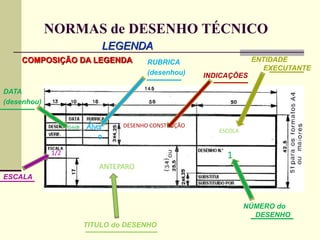

13. NORMAS de DESENHO TÉCNICO
LEGENDA
TITULO do DESENHO
COMPOSIÇÃO DA LEGENDA
ANTEPARO
ESCALA
1/2
DATA
(desenhou)
15-6-09
RUBRICA
(desenhou)
Álvar
o
INDICAÇÕES
DESENHO CONSTRUÇÃO
ENTIDADE
EXECUTANTE
ESCOLA
1
NÚMERO do
DESENHO

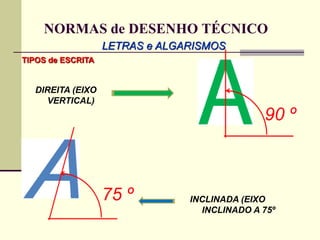

14. NORMAS de DESENHO TÉCNICO
LETRAS e ALGARISMOS
TIPOS de ESCRITA
DIREITA (EIXO
VERTICAL)
INCLINADA (EIXO
INCLINADO A 75º
90 º
75 º

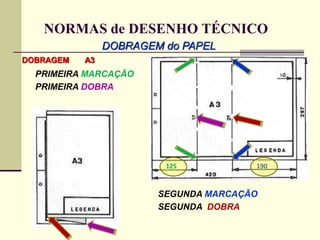

15. NORMAS de DESENHO TÉCNICO
DOBRAGEM do PAPEL
DOBRAGEM A3
PRIMEIRA MARCAÇÃO
PRIMEIRA DOBRA
125 190
SEGUNDA MARCAÇÃO
SEGUNDA DOBRA

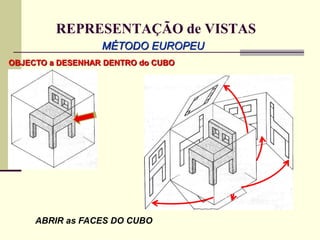

16. REPRESENTAÇÃO de VISTAS
MÉTODO EUROPEU
ABRIR as FACES DO CUBO
OBJECTO a DESENHAR DENTRO do CUBO

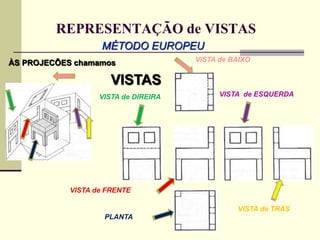

17. REPRESENTAÇÃO de VISTAS
MÉTODO EUROPEU
VISTA de FRENTE
ÀS PROJECÕES chamamos
VISTAS
PLANTA
VISTA de DIREIRA VISTA de ESQUERDA
VISTA de TRÁS
VISTA de BAIXO

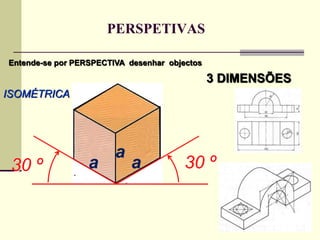

18. PERSPETIVAS
ISOMÉTRICA
Entende-se por PERSPECTIVA desenhar objectos
3 DIMENSÕES
a
30 º30 º a a

19. PERSPETIVAS
CAVALEIRA
a/2
45 º
a
a
