1. Desenvolvida exclusivamente para o Apostilando.com por
Marcos Paulo Furlan

2. 2
ÍNDICE
ÍNDICE .......................................................................................................................................... 2
COREL DRAW.............................................................................................................................. 4
Interface.......................................................................................................... 4
Personalizando a Área de Trabalho ............................................................. 11
Ponto Zero e Linhas Guias........................................................................ 13
Grade ........................................................................................................ 15
Trabalhando com objetos ............................................................................. 16
Importando vetores ................................................................................... 16

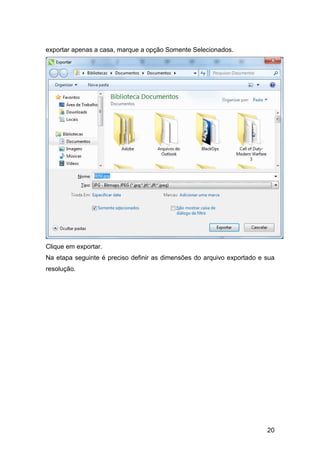

Salvando e exportando arquivos do Corel Draw....................................... 19
Desenhando seus objetos......................................................................... 21
Retângulos................................................................................................ 21
Círculos e elipses...................................................................................... 23
Polígonos e Estrelas ................................................................................. 24
Mão livre.................................................................................................... 25
Bezier........................................................................................................ 26

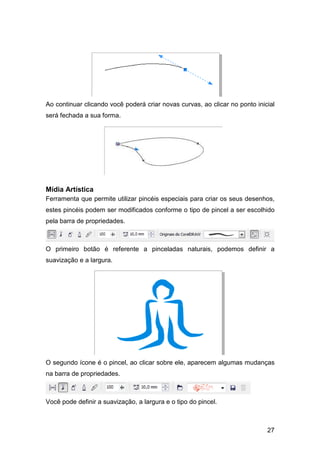

Mídia Artística ........................................................................................... 27

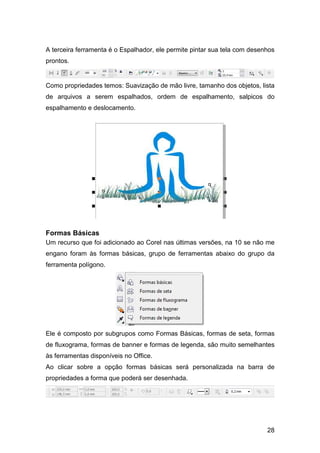

Formas Básicas ........................................................................................ 28
Manipulando os objetos................................................................................ 29

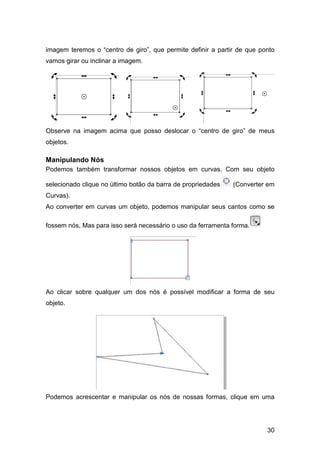

Manipulando Nós ...................................................................................... 30
Organizando Objetos.................................................................................... 35
Alinhando Objetos..................................................................................... 36
Bloqueando objetos .................................................................................. 37
Soldando, Aparando e Insterseccionando .................................................... 38
Cores, Preenchimentos e Contornos............................................................ 40
Preenchimentos ........................................................................................ 40
Contornos.................................................................................................. 47
Textos........................................................................................................... 49
Texto Artístico ........................................................................................... 49

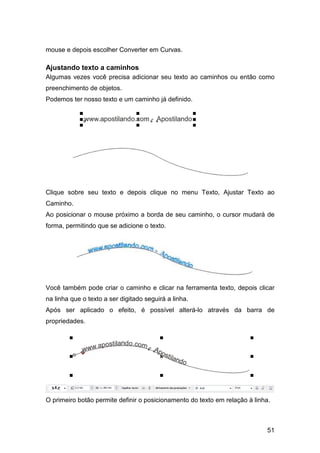

Ajustando texto a caminhos ...................................................................... 51

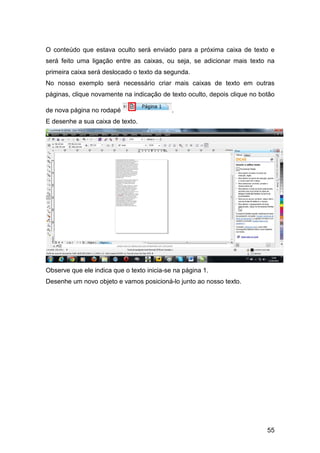

Texto de Parágrafo ................................................................................... 52
Símbolos e Caracteres Especiais ............................................................. 57
Efeitos........................................................................................................... 59

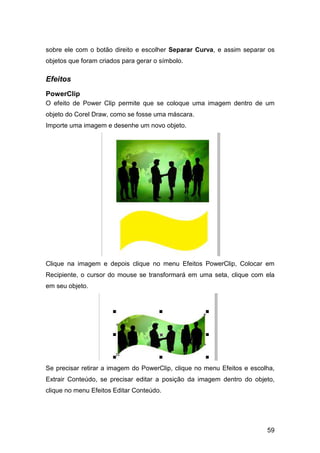

PowerClip.................................................................................................. 59

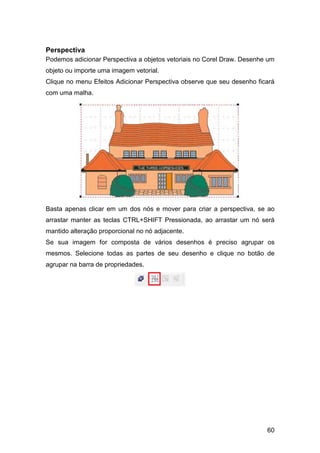

Perspectiva ............................................................................................... 60
Mistura Interativa....................................................................................... 61

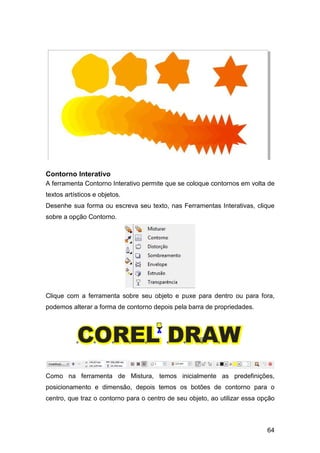

Contorno Interativo.................................................................................... 64
Distorção Interativa ................................................................................... 65
Envelope Interativo ................................................................................... 66
Extrusão Interativa .................................................................................... 67
Sombra Interativa...................................................................................... 69
Transparência Interativa............................................................................ 70
Lentes ....................................................................................................... 71
Trabalhando com Imagens – Bitmaps .......................................................... 72

3. 3

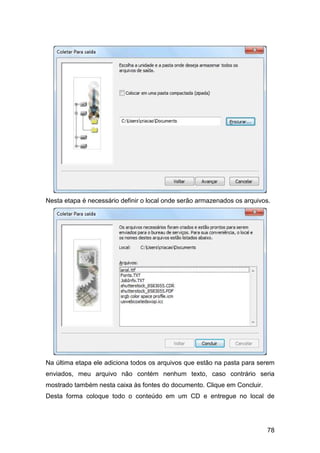

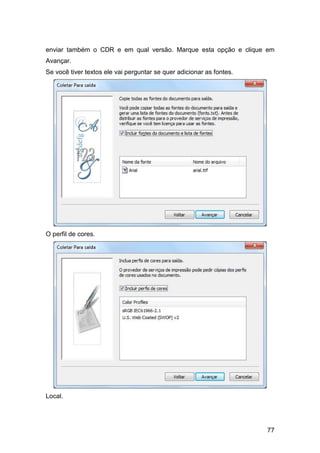

Enviar para um bureau.............................................................................. 75
CONCLUSÃO ............................................................................................................................. 79

4. 4
COREL DRAW
O Corel Draw está em sua versão X6.
Interface
Ao carregar o Corel Draw, será mostrada a tela acima, no centro da tela do
programa aparece uma janela onde são mostrados na esquerda os
documentos abertos recentemente, na direita podemos criar um novo
documento em branco ou baseado em um modelo. Caso não queira mais essa
tela ao abrir o Corel Draw, basta na parte esquerda no rodapé desmarcar a
opção Sempre mostrar a tela de boas-vindas ao iniciar.
Clique na opção Novo documento em Branco.
Será apresentada a seguinte tela.

5. 5
Defina suas configurações em clique em OK
No centro da tela temos um retângulo que é nossa área de desenho, o que
estiver dentro dele fará parte de seu documento. A área em branco fora dele

6. 6
permite que se adicionem elementos, porém os mesmos não serão exportados
/ impressos no arquivo final, essa área é de grande utilizada para que você
possa adicionar elementos que farão parte de sua arte.
No topo temos a barra de menus, barra de ferramentas padrão com os botões
novo, abrir, salvar etc., Abaixo dela tem a barra de propriedades que se
modifica conforme o elemento ou ferramenta a ser selecionado.
No exemplo acima ela mostra as propriedades de nossa página:
• Papel A4, ao clicar nessa opção será possível escolher os diversos
tamanhos de papel disponíveis pelo programa.
• Dimensão da Página: ao lado temos as dimensões da página
210mmx297mm (dimensões do papel A4), caso necessite de um projeto
de dimensões que não constem na listagem posso definir o tamanho
nessa janela.
• Orientação: Ao lado temos a orientação do papel em retrato ou
paisagem.
• Unidades: Podemos trabalhar em diversas unidades de medidas para
nossos projetos, o padrão é milímetros.
• Deslocamento. É o valor que seu objeto selecionado será descolado
quando utilizado com a seta direcional do teclado, você pode configurar
de acordo com sua necessidade para um deslocamento em dobro do
valor determinado pressione SHIFT e para metade do deslocamento
utilize CTRL.
• Distância do duplicado. Ao duplicar um objeto qual será o seu
deslocamento entre o eixo x e y.
Na esquerda temos a caixa de ferramentas, onde podemos criar e editar
nossas formas.
Algumas ferramentas possuem junto ao seu ícone no canto inferior direito uma
pequena seta preta, essa seta indicia que ao clicar nela abrem-se algumas
outras opções deste grupo de ferramentas. Observe também que ao lado de
algumas ferramentas abre-se a tecla de atalho a ser utilizada.

7. 7
Vamos conhecer um pouco mais as ferramentas
Ferramenta de seleção. Permite
selecionar os objetos em seu
trabalho. Ao clicar uma vez sobre o
objeto desenhado, serão mostrados
alças de redimensionamento e o
ponto central o objeto. Será possível
redimensionar o objeto bem como
move-lo. Ao clicar mais uma vez no
objeto, as alças tornam-se alças de
giro e inclinação.
Grupo da ferramenta Forma. Permite
manipular os nós de nosso vetor, em
seu grupo temos as ferramentas de
Pincel, borrar, áspero e
Transformação.
Grupo da ferramenta Cortar. Permite
cortar seu vetor, em seu grupo temos
as ferramentas, faca, borracha e
excluir segmento virtual.
Grupo da ferramenta Zoom permite
aumentar / diminuir o zoom de seu
documento e a ferramenta mão é útil

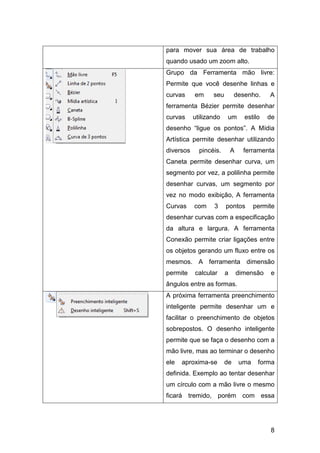

8. 8
para mover sua área de trabalho
quando usado um zoom alto.
Grupo da Ferramenta mão livre:
Permite que você desenhe linhas e
curvas em seu desenho. A
ferramenta Bézier permite desenhar
curvas utilizando um estilo de
desenho “ligue os pontos”. A Mídia
Artística permite desenhar utilizando
diversos pincéis. A ferramenta
Caneta permite desenhar curva, um
segmento por vez, a polilinha permite
desenhar curvas, um segmento por
vez no modo exibição, A ferramenta
Curvas com 3 pontos permite
desenhar curvas com a especificação
da altura e largura. A ferramenta
Conexão permite criar ligações entre
os objetos gerando um fluxo entre os
mesmos. A ferramenta dimensão
permite calcular a dimensão e
ângulos entre as formas.
A próxima ferramenta preenchimento
inteligente permite desenhar um e
facilitar o preenchimento de objetos
sobrepostos. O desenho inteligente
permite que se faça o desenho com a
mão livre, mas ao terminar o desenho
ele aproxima-se de uma forma
definida. Exemplo ao tentar desenhar
um círculo com a mão livre o mesmo
ficará tremido, porém com essa

9. 9
ferramenta ele se transforma em um
círculo.
Ferramenta que permite desenhar
retângulos quadrados. Possui em
seu grupo o retângulo de três pontas.
A ferramenta elipse permite desenhar
círculos e ovais, também possui em
seu grupo a elipse com 3 pontos.
O grupo da ferramenta polígono
permite desenhar polígonos, estrelas,
espirais, e papéis com grade.
O grupo das formas básicas permite
gerar formas mais elaboradas que se
desenhadas com o retângulo,
polígonos e elipse levariam um
grande tempo.
Ferramenta de Textos.
Ferramenta Tabela
Ferramentas de Efeito, através deste
grupo posso criar misturas entre
objetos, contornos, distorcer,
adicionar extrusão e sombras.
Conta- gotas permite capturar uma
cor de preenchimento ou contorno de
um vetor, e atributos.

10. 10

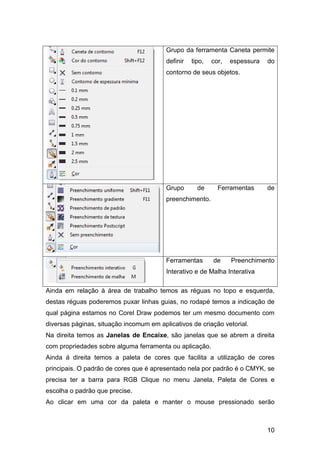

Grupo da ferramenta Caneta permite
definir tipo, cor, espessura do
contorno de seus objetos.
Grupo de Ferramentas de
preenchimento.
Ferramentas de Preenchimento
Interativo e de Malha Interativa
Ainda em relação à área de trabalho temos as réguas no topo e esquerda,
destas réguas poderemos puxar linhas guias, no rodapé temos a indicação de
qual página estamos no Corel Draw podemos ter um mesmo documento com
diversas páginas, situação incomum em aplicativos de criação vetorial.
Na direita temos as Janelas de Encaixe, são janelas que se abrem a direita
com propriedades sobre alguma ferramenta ou aplicação.
Ainda á direita temos a paleta de cores que facilita a utilização de cores
principais. O padrão de cores que é apresentado nela por padrão é o CMYK, se
precisa ter a barra para RGB Clique no menu Janela, Paleta de Cores e
escolha o padrão que precise.
Ao clicar em uma cor da paleta e manter o mouse pressionado serão

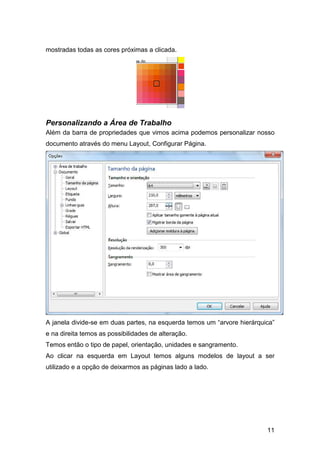

11. 11
mostradas todas as cores próximas a clicada.
Personalizando a Área de Trabalho
Além da barra de propriedades que vimos acima podemos personalizar nosso
documento através do menu Layout, Configurar Página.
A janela divide-se em duas partes, na esquerda temos um “arvore hierárquica”
e na direita temos as possibilidades de alteração.
Temos então o tipo de papel, orientação, unidades e sangramento.
Ao clicar na esquerda em Layout temos alguns modelos de layout a ser
utilizado e a opção de deixarmos as páginas lado a lado.

12. 12
Na guia etiquetas, podemos mudar nosso layout para a criação de etiquetas, o
Corel traz uma grande quantidade de modelos de etiquetas e você pode
também personalizar a sua etiqueta.

13. 13
Em fundo podemos definir se optamos por utilizar o fundo padrão do Corel
Draw, ou aplicarmos uma cor ou bitmap de fundo.
Ponto Zero e Linhas Guias
Ponto zero são as coordenadas iniciais X e Y de seu projeto. Por padrão o
mesmo localiza-se no canto superior esquerdo da página. Observe que ele
possui uma marca mostrando o ponto zero, você pode deslocar essa marca
para outra posição.
Através destas réguas é possível traçar linhas guias horizontais e verticais, o
processo é simples, basta clicar sobre a régua manter o mouse pressionado e
“puxar” a linha para dentro da área de desenho.

14. 14

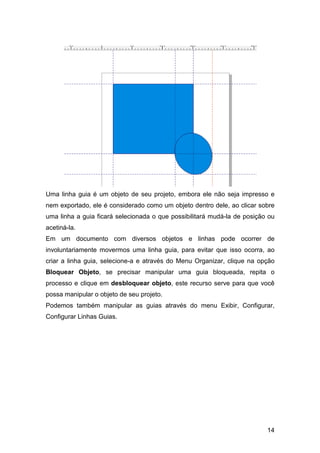

Uma linha guia é um objeto de seu projeto, embora ele não seja impresso e
nem exportado, ele é considerado como um objeto dentro dele, ao clicar sobre
uma linha a guia ficará selecionada o que possibilitará mudá-la de posição ou
acetiná-la.
Em um documento com diversos objetos e linhas pode ocorrer de
involuntariamente movermos uma linha guia, para evitar que isso ocorra, ao
criar a linha guia, selecione-a e através do Menu Organizar, clique na opção
Bloquear Objeto, se precisar manipular uma guia bloqueada, repita o
processo e clique em desbloquear objeto, este recurso serve para que você
possa manipular o objeto de seu projeto.
Podemos também manipular as guias através do menu Exibir, Configurar,
Configurar Linhas Guias.

15. 15

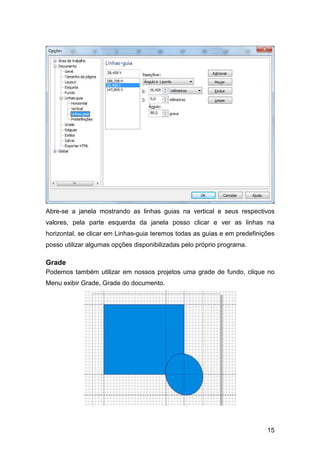

Abre-se a janela mostrando as linhas guias na vertical e seus respectivos
valores, pela parte esquerda da janela posso clicar e ver as linhas na
horizontal, se clicar em Linhas-guia teremos todas as guias e em predefinições
posso utilizar algumas opções disponibilizadas pelo próprio programa.
Grade
Podemos também utilizar em nossos projetos uma grade de fundo, clique no
Menu exibir Grade, Grade do documento.

16. 16

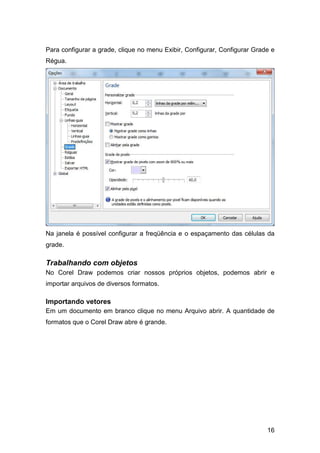

Para configurar a grade, clique no menu Exibir, Configurar, Configurar Grade e
Régua.
Na janela é possível configurar a freqüência e o espaçamento das células da
grade.
Trabalhando com objetos
No Corel Draw podemos criar nossos próprios objetos, podemos abrir e
importar arquivos de diversos formatos.
Importando vetores
Em um documento em branco clique no menu Arquivo abrir. A quantidade de
formatos que o Corel Draw abre é grande.

17. 17
Porém somente serão abertos arquivos vetoriais. E mesmo assim, alguns
vetores em versões mais atuais dos programas não serão abertos como, por
exemplo, arquivos do adobe Illustrator CS4.
A clicar sobre a imagem, ela foi desenhada por diversas formas, permitindo
assim que se possa alterá-la. Se precisar redimensionar toda a imagem, basta
selecioná-la e depois fazer a manipulação.
Ao importar você poderá adicionar ao seu projeto diversos tipos de vetores e
também bitmaps, clique no menu Arquivo Importar.

18. 18

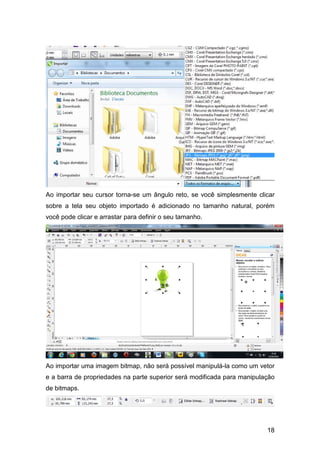

Ao importar seu cursor torna-se um ângulo reto, se você simplesmente clicar
sobre a tela seu objeto importado é adicionado no tamanho natural, porém
você pode clicar e arrastar para definir o seu tamanho.
Ao importar uma imagem bitmap, não será possível manipulá-la como um vetor
e a barra de propriedades na parte superior será modificada para manipulação
de bitmaps.

19. 19
Salvando e exportando arquivos do Corel Draw
Para salvar um projeto do Corel Draw o processo é semelhante a qualquer
outro programa no padrão Windows.
Clique no menu Arquivo, Salvar.
Você precisa definir o local e o nome do arquivo que será salvo, o formato e
conseqüentemente extensão do Corel Draw é o CDR, você pode também
definir em qual versão você deseja salvar seu arquivo, opção extremamente
útil. A opção “Somente selecionados” terá mais utilidade quando o objetivo for
exportar sua arte. Clique em Salvar.
O processo de exportar é utilizado quando você precisa que sua arte venha a
ser utilizada como final ou precise ser manipulada externamente. Por exemplo,
vamos exportar a imagem da casa, como o objetivo é exportar apenas ela,
selecione-a, com a ferramenta de seleção faça um retângulo em volta dela.
Depois clique no menu Arquivo Exportar.
Defina um nome, um local e o formato a ser exportado. Como o objetivo é

20. 20
exportar apenas a casa, marque a opção Somente Selecionados.
Clique em exportar.
Na etapa seguinte é preciso definir as dimensões do arquivo exportado e sua
resolução.

21. 21
Clique em OK após definir as suas configurações.
Desenhando seus objetos
Além de importar e exportar, o Corel Draw permite que você também possa
criar os seus objetos.
Retângulos
Para utilizar a ferramenta de desenho retângulo, clique sobre seu ícone na
barra de desenho, o cursor muda de forma para o desenho. Pressione o botão
esquerdo de seu mouse e faça seu retângulo. Se precisa desenhar um
quadrado, mantenha a tecla CTRL pressionada enquanto desenha.

22. 22

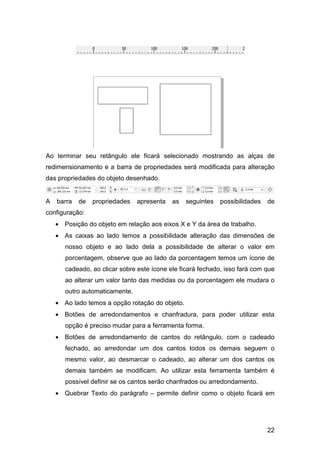

Ao terminar seu retângulo ele ficará selecionado mostrando as alças de
redimensionamento e a barra de propriedades será modificada para alteração
das propriedades do objeto desenhado.
A barra de propriedades apresenta as seguintes possibilidades de
configuração:
• Posição do objeto em relação aos eixos X e Y da área de trabalho.
• As caixas ao lado temos a possibilidade alteração das dimensões de
nosso objeto e ao lado dela a possibilidade de alterar o valor em
porcentagem, observe que ao lado da porcentagem temos um ícone de
cadeado, ao clicar sobre este ícone ele ficará fechado, isso fará com que
ao alterar um valor tanto das medidas ou da porcentagem ele mudara o
outro automaticamente.
• Ao lado temos a opção rotação do objeto.
• Botões de arredondamentos e chanfradura, para poder utilizar esta
opção é preciso mudar para a ferramenta forma.
• Botões de arredondamento de cantos do retângulo, com o cadeado
fechado, ao arredondar um dos cantos todos os demais seguem o
mesmo valor, ao desmarcar o cadeado, ao alterar um dos cantos os
demais também se modificam. Ao utilizar esta ferramenta também é
possível definir se os cantos serão chanfrados ou arredondamento.
• Quebrar Texto do parágrafo – permite definir como o objeto ficará em

23. 23
relação ao texto.
• Largura do contorno do objeto.
• Botões de empilhamento, em dois ou mais objetos empilhados permite
alternar entre ficar a frente ou atrás da pilha.
• Converter em curvas - transforma seu objeto em curvas permitindo
assim a manipulação de seus nós.
O retângulo de três pontas que faz parte do grupo da ferramenta retângulo,
muda apenas a forma de se desenhar, clica-se na tela e desenha-se a linha
horizontal ou vertical, e depois pode soltar o botão esquerdo e apenas mover o
mouse até definir as dimensões do retângulo, depois clica-se para finalizar o
desenho.
Círculos e elipses
O processo de desenho de círculos e elipses é semelhante ao para desenhar o
retângulo, clica-se na ferramenta e desenha-se na tela. Ao pressionar a tecla
CTRL, você poderá desenhar círculos perfeitos.
Ao terminar o desenho o objeto fica selecionado e a barra de propriedades fica
com as propriedades de círculos e ovais.
Os primeiros botões possuem as mesmas propriedades do retângulo.
As novidades são os botões de Elipse, Torta e Arco que permitem manipular
suas formas. Ao selecionar um circulo e clicar em torta ele se transformará em
uma torta, processo idêntico para o arco.
Quando você transforma um objeto em arco ou torta e ao posicionar o mouse

24. 24

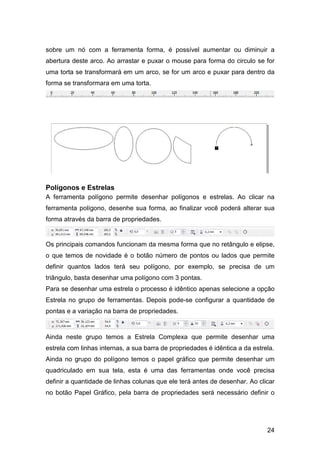

sobre um nó com a ferramenta forma, é possível aumentar ou diminuir a
abertura deste arco. Ao arrastar e puxar o mouse para forma do circulo se for
uma torta se transformará em um arco, se for um arco e puxar para dentro da
forma se transformara em uma torta.
Polígonos e Estrelas
A ferramenta polígono permite desenhar polígonos e estrelas. Ao clicar na
ferramenta polígono, desenhe sua forma, ao finalizar você poderá alterar sua
forma através da barra de propriedades.
Os principais comandos funcionam da mesma forma que no retângulo e elipse,
o que temos de novidade é o botão número de pontos ou lados que permite
definir quantos lados terá seu polígono, por exemplo, se precisa de um
triângulo, basta desenhar uma polígono com 3 pontas.
Para se desenhar uma estrela o processo é idêntico apenas selecione a opção
Estrela no grupo de ferramentas. Depois pode-se configurar a quantidade de
pontas e a variação na barra de propriedades.
Ainda neste grupo temos a Estrela Complexa que permite desenhar uma
estrela com linhas internas, a sua barra de propriedades é idêntica a da estrela.
Ainda no grupo do polígono temos o papel gráfico que permite desenhar um
quadriculado em sua tela, esta é uma das ferramentas onde você precisa
definir a quantidade de linhas colunas que ele terá antes de desenhar. Ao clicar
no botão Papel Gráfico, pela barra de propriedades será necessário definir o

25. 25

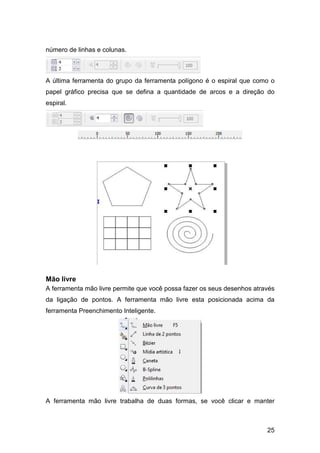

número de linhas e colunas.
A última ferramenta do grupo da ferramenta polígono é o espiral que como o
papel gráfico precisa que se defina a quantidade de arcos e a direção do
espiral.
Mão livre
A ferramenta mão livre permite que você possa fazer os seus desenhos através
da ligação de pontos. A ferramenta mão livre esta posicionada acima da
ferramenta Preenchimento Inteligente.
A ferramenta mão livre trabalha de duas formas, se você clicar e manter

26. 26

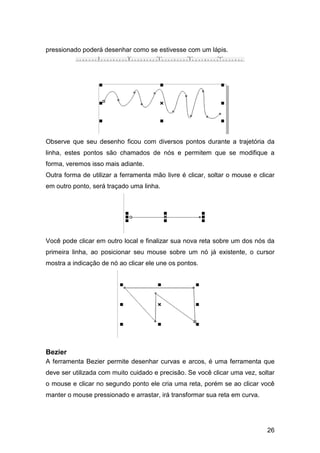

pressionado poderá desenhar como se estivesse com um lápis.
Observe que seu desenho ficou com diversos pontos durante a trajetória da
linha, estes pontos são chamados de nós e permitem que se modifique a
forma, veremos isso mais adiante.
Outra forma de utilizar a ferramenta mão livre é clicar, soltar o mouse e clicar
em outro ponto, será traçado uma linha.
Você pode clicar em outro local e finalizar sua nova reta sobre um dos nós da
primeira linha, ao posicionar seu mouse sobre um nó já existente, o cursor
mostra a indicação de nó ao clicar ele une os pontos.
Bezier
A ferramenta Bezier permite desenhar curvas e arcos, é uma ferramenta que
deve ser utilizada com muito cuidado e precisão. Se você clicar uma vez, soltar
o mouse e clicar no segundo ponto ele cria uma reta, porém se ao clicar você
manter o mouse pressionado e arrastar, irá transformar sua reta em curva.

27. 27
Ao continuar clicando você poderá criar novas curvas, ao clicar no ponto inicial
será fechada a sua forma.
Mídia Artística
Ferramenta que permite utilizar pincéis especiais para criar os seus desenhos,
estes pincéis podem ser modificados conforme o tipo de pincel a ser escolhido
pela barra de propriedades.
O primeiro botão é referente a pinceladas naturais, podemos definir a
suavização e a largura.
O segundo ícone é o pincel, ao clicar sobre ele, aparecem algumas mudanças
na barra de propriedades.
Você pode definir a suavização, a largura e o tipo do pincel.

28. 28
A terceira ferramenta é o Espalhador, ele permite pintar sua tela com desenhos
prontos.
Como propriedades temos: Suavização de mão livre, tamanho dos objetos, lista
de arquivos a serem espalhados, ordem de espalhamento, salpicos do
espalhamento e deslocamento.
Formas Básicas
Um recurso que foi adicionado ao Corel nas últimas versões, na 10 se não me
engano foram às formas básicas, grupo de ferramentas abaixo do grupo da
ferramenta polígono.
Ele é composto por subgrupos como Formas Básicas, formas de seta, formas
de fluxograma, formas de banner e formas de legenda, são muito semelhantes
às ferramentas disponíveis no Office.
Ao clicar sobre a opção formas básicas será personalizada na barra de
propriedades a forma que poderá ser desenhada.

29. 29

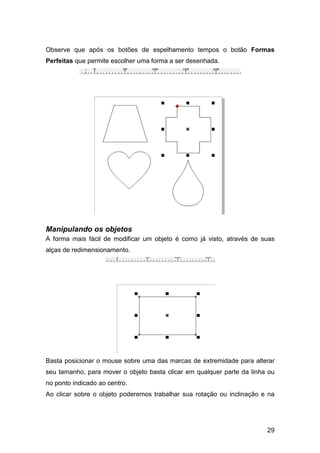

Observe que após os botões de espelhamento tempos o botão Formas
Perfeitas que permite escolher uma forma a ser desenhada.
Manipulando os objetos
A forma mais fácil de modificar um objeto é como já visto, através de suas
alças de redimensionamento.
Basta posicionar o mouse sobre uma das marcas de extremidade para alterar
seu tamanho, para mover o objeto basta clicar em qualquer parte da linha ou
no ponto indicado ao centro.
Ao clicar sobre o objeto poderemos trabalhar sua rotação ou inclinação e na

30. 30
imagem teremos o “centro de giro”, que permite definir a partir de que ponto
vamos girar ou inclinar a imagem.
Observe na imagem acima que posso deslocar o “centro de giro” de meus
objetos.
Manipulando Nós
Podemos também transformar nossos objetos em curvas. Com seu objeto
selecionado clique no último botão da barra de propriedades (Converter em
Curvas).
Ao converter em curvas um objeto, podemos manipular seus cantos como se
fossem nós, Mas para isso será necessário o uso da ferramenta forma.
Ao clicar sobre qualquer um dos nós é possível modificar a forma de seu
objeto.
Podemos acrescentar e manipular os nós de nossas formas, clique em uma

31. 31
parte da linha de sua imagem e observe a barra de propriedades.
Observe que na linha onde foi clicado existe uma marcação.
O primeiro elemento da barra de propriedades é como pode ser feita a seleção
dos nós de sua forma. O segundo botão é referente à opção de adicionar nós,
o próximo botão inativo permite remover um nó existente, para isso seria
necessário que fosse clicado sobre um nó existente, depois temos os botões
de separar e junta nós, opção de converter curva em linha, quando o nós for
uma curva, opção de converter linha em curva, os botões seguintes permitem
converter os nós em cúspide, suave e simétrico, depois temos o botão de
inverter a curva. Podemos ainda estender as curvas, extrair subcaminhos,
esticar e girar nós etc.
Ainda no grupo da ferramenta forma temos mais algumas ferramentas de
manipulação da forma.
Ao clicar na ferramenta Pincel Borrar você precisa inicialmente configurar a
barra de propriedades.
Onde será possível alterar o tamanho da ponta, a secagem do efeitos, um valor

32. 32
para a inclinação e para o rolamento.
O pincel funciona da seguinte maneira, se você clicar dentro da imagem e com
o mouse pressionado puxar para fora, ele preenche, se puxar de fora para
dentro ele cria uma abertura.
O Pincel áspero também permite configuração pela barra de propriedades.
A ferramenta Transformação Livre ela permite girar e inclinar a sua forma,
sua manipulação deve ser definida pela barra de propriedades.
A ferramenta Mancha ela permite manchar a parte externa de um objeto, clique
dentro do objeto, próximo à borda, e arraste para fora.

33. 33
A ferramenta Espiralado ela permite Girar as formas.
A ferramenta Atrair e Repelir permite mudar as formas atraindo e repelindo a
forma.
Abaixo do grupo da ferramenta forma temos o grupo da ferramenta Cortar.
A ferramenta cortar permite que se faça uma seleção retangular sobre um
objeto.

34. 34

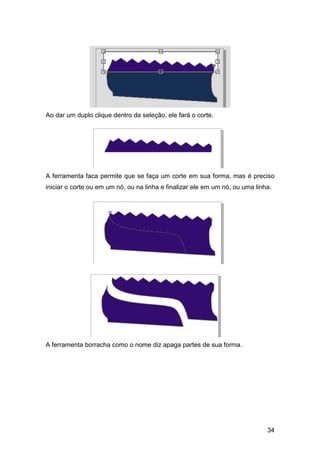

Ao dar um duplo clique dentro da seleção, ele fará o corte.
A ferramenta faca permite que se faça um corte em sua forma, mas é preciso
iniciar o corte ou em um nó, ou na linha e finalizar ele em um nó, ou uma linha.
A ferramenta borracha como o nome diz apaga partes de sua forma.

35. 35

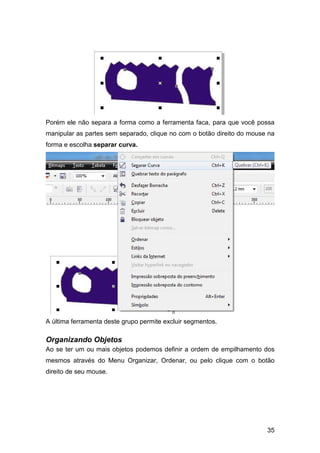

Porém ele não separa a forma como a ferramenta faca, para que você possa
manipular as partes sem separado, clique no com o botão direito do mouse na
forma e escolha separar curva.
A última ferramenta deste grupo permite excluir segmentos.
Organizando Objetos
Ao se ter um ou mais objetos podemos definir a ordem de empilhamento dos
mesmos através do Menu Organizar, Ordenar, ou pelo clique com o botão
direito de seu mouse.

36. 36
As opções são:
• Para a frente da página: Traz o objeto selecionado acima de tudo na
página.
• Para trás da página: Envia o objeto para baixo de tudo na página.
• Para a frente da camada: Define seu objeto como o topo de toda a
camada.
• Para trás da camada: define seu objeto como o mais abaixo da camada.
• Avançar um: Avança um nível na ordem de empilhamento.
• Recuar um: recua um nível na ordem de empilhamento.
• Na frente de: Posiciona seu objeto na frente de outro objeto a ser
definido.
• Atrás: Posiciona seu objeto atrás de outro objeto a ser definido.
Alinhando Objetos
Ao selecionar dois ou mais objetos podemos definir como os mesmos serão
alinhado e como é possível distribuir os mesmos em um espaço ou por toda a
página.

37. 37

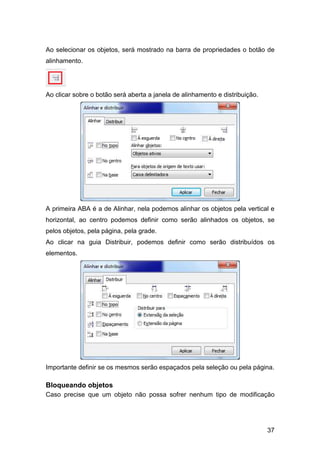

Ao selecionar os objetos, será mostrado na barra de propriedades o botão de
alinhamento.
Ao clicar sobre o botão será aberta a janela de alinhamento e distribuição.
A primeira ABA é a de Alinhar, nela podemos alinhar os objetos pela vertical e
horizontal, ao centro podemos definir como serão alinhados os objetos, se
pelos objetos, pela página, pela grade.
Ao clicar na guia Distribuir, podemos definir como serão distribuídos os
elementos.
Importante definir se os mesmos serão espaçados pela seleção ou pela página.
Bloqueando objetos
Caso precise que um objeto não possa sofrer nenhum tipo de modificação

38. 38
(dimensão, cor, posição etc.), você pode clicar sobre ele, e através do menu
Organizar, escolher a opção Bloquear Objeto.
Quando o objeto for selecionado ele mostra em suas alças de
redimensionamento cadeados.
Para poder manipular novamente o objeto, clique sobre o objeto, e depois no
menu Organizar Desbloquear Objetos.
Soldando, Aparando e Insterseccionando
Quando temos dois ou mais objetos podemos trabalhar com eles para criar
novas formas.
Desenhe dois objetos e selecione-os, na barra de propriedades serão
mostrados os botões de manipulação de formas.
O primeiro dos botões é o Soldar, esta opção permite fundir dois objetos,
A segunda opção é Aparar, como o nome diz, ela apara um dos objetos, o
objeto de cima corta o de baixo.

39. 39
A Intersecção gera um novo objeto com a intersecção dos dois objetos
selecionados.
A opção simplificar funciona de forma muito semelhante à opção Aparar.
As opções frente menos verso e verso menos frente corta o objeto de acordo
com o que estiver na ordem de empilhamento.
A última opção Novo objeto ao redor dos objetos selecionados, cria uma
nova forma exibindo somente seu contorno.

40. 40
Cores, Preenchimentos e Contornos
Preenchimentos
Até o momento criamos nossos objetos e aplicamos cores, porém vamos agora
entender um pouco mais como aplicar cores e suas propriedades.
Usamos até o momento a paleta de cores localizada a direita da tela.
Entendendo um pouco ela. Já vimos anteriormente que podemos definir o
padrão de cores e que ao pressionar a cor, será mostrado as variações da
matiz escolhida. No topo da paleta temos um quadrado com um “X”, que
significa para retirar a cor. As forma de se aplica a cor são: Clique com o botão
esquerdo ele aplica a cor como preenchimento, clique com o botão direito ele
aplica a cor como contorno.
Podemos também explorar diversas opções de preenchimento através da
ferramenta preenchimento.
A primeira opção é o Preenchimento Uniforme.

41. 41

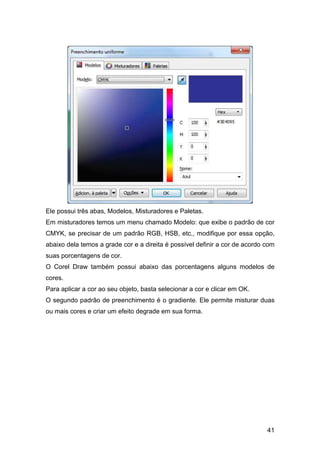

Ele possui três abas, Modelos, Misturadores e Paletas.
Em misturadores temos um menu chamado Modelo: que exibe o padrão de cor
CMYK, se precisar de um padrão RGB, HSB, etc., modifique por essa opção,
abaixo dela temos a grade cor e a direita é possível definir a cor de acordo com
suas porcentagens de cor.
O Corel Draw também possui abaixo das porcentagens alguns modelos de
cores.
Para aplicar a cor ao seu objeto, basta selecionar a cor e clicar em OK.
O segundo padrão de preenchimento é o gradiente. Ele permite misturar duas
ou mais cores e criar um efeito degrade em sua forma.

42. 42
A primeira opção de que temos de mudança é no Tipo, que pode ser linear,
radial, cônico e quadrado. À direita temos a possibilidade de trabalhar o ângulo
e quantidade de etapas do degrade. Abaixo temos as opções de misturas de
cores, inicialmente temos duas cores disponíveis. Para escolher a cor, clique
na caixa de cores, e se precisar visualizar todas as cores disponíveis clique em
Outra.

43. 43

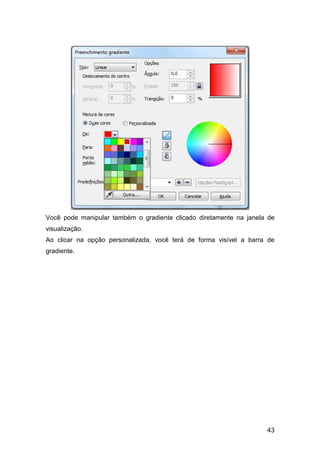

Você pode manipular também o gradiente clicado diretamente na janela de
visualização.
Ao clicar na opção personalizada, você terá de forma visível a barra de
gradiente.

44. 44
Ele inicia-se com um ponto inicial e final que correspondem ao ponto 0 e ao
ponto 100, se der um duplo clique na barra, poderá criar novos pontos, estes
pontos mostrarão a porcentagem em que estão na barra.

45. 45

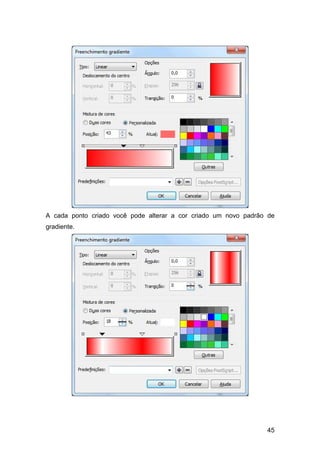

A cada ponto criado você pode alterar a cor criado um novo padrão de
gradiente.

46. 46
Você pode também escolher um modelo pronto de gradiente.
A terceira forma de Preenchimento é o padrão.
O preenchimento padrão permite que você utilize formas vetoriais e pode ser

47. 47
duas cores, Totalmente colorido ou de bitmap, ele faz uma preenchimento
repetindo-se pelo objeto, você precisa escolher um modelo de preenchimento,
a cor de frente e verso. Pode definir o posicionamento inicial, se terá inclinação
e giro e o a sua dimensão. Ele possui também uma opção que permite que ao
objeto ser redimensionado, o preenchimento também o será.
O preenchimento de Textura permite preencher sua forma com imagens.
Ao clicar nesta opção será mostrada uma janela que contém uma biblioteca, e
dentro de cada biblioteca existem diversos modelos que podem ter suas
propriedades alteradas.
Contornos
Para alterar as propriedades do contorno dos objetos o Corel Draw possui uma
ferramenta chamada Contorno Interativo que possui um menu desdobrável
com as principais propriedades do contorno e para você ter acesso a todas as
possibilidades de alteração basta apenas escolher o opção caneta de contorno.

48. 48
Ao clicar na opção Caneta de Contorno será mostrada a tela de configuração
de Caneta de Contorno.
Nela temos inicialmente a cor de contorno, abaixo temos a largura da linha de
contorno, abaixo temos a opção de estilo de linha.
Ainda mais abaixo temos configurações de cantos e extremidade, sendo que

49. 49
os cantos aplicam-se a objetos fechados e as extremidades a linhas.
Na direita da janela temos as opções de transformar sua linha em uma seta,
então é possível configurar a ponta e a parte de trás.
Temos também as opções de deixarmos o contorno atrás do preenchimento e
de configurar para que o contorno seja escalado com a imagem.
Textos
Temos dois tipos de texto a ser trabalhado no Corel Draw, o texto artístico que
permite manipulação como se manipula qualquer outro objeto. E temos o texto
de parágrafo onde o objetivo é criar blocos de texto.
Texto Artístico
É o texto que permite ser manipulado como se fosse um objeto, o processo de
criação é simples, clica-se na ferramenta Texto e digita-se o texto. Após clicar
na ferramenta de seleção, você pode manipulá-lo como qualquer outro objeto.
Poderá também alterar suas propriedades de texto pela barra de propriedades.
Ele somente deixará de ser texto caso você converta-o em curvas.
As opções da barra de propriedades são tipo de letra, tamanho, Negrito, itálico,
tipos de sublinhado, alinhamentos, formatação de caracteres (abre um janela
na direita), e Editar Texto (que permite edição em uma janela em separado).

50. 50
Ao clicar na ferramenta forma com o texto selecionado, será mostrado nós a
cada letra duas marcas uma apontando para a direita que permite afastar ou
aproximar as letras e uma que permite aumentar ou diminuir a distância em um
texto de mais de uma linha.
Para converter seu texto em curvas é necessário clicar com o botão direito do

51. 51
mouse e depois escolher Converter em Curvas.
Ajustando texto a caminhos
Algumas vezes você precisa adicionar seu texto ao caminhos ou então como
preenchimento de objetos.
Podemos ter nosso texto e um caminho já definido.
Clique sobre seu texto e depois clique no menu Texto, Ajustar Texto ao
Caminho.
Ao posicionar o mouse próximo a borda de seu caminho, o cursor mudará de
forma, permitindo que se adicione o texto.
Você também pode criar o caminho e clicar na ferramenta texto, depois clicar
na linha que o texto a ser digitado seguirá a linha.
Após ser aplicado o efeito, é possível alterá-lo através da barra de
propriedades.
O primeiro botão permite definir o posicionamento do texto em relação à linha.

52. 52
O comando ao lado permite definir a distância do caminho, o terceiro permite
definir o deslocamento horizontal.
Podemos também acrescentar um texto dentro de formas.
Desenhe a sua forma e depois clique com a ferramenta texto dentro na parte
interna da forma.
Depois digite, ou cole seu texto.
Texto de Parágrafo
O texto de parágrafo é utilizado em textos longos com mais de uma linha até

53. 53
mesmo vários parágrafos e páginas. Embora o Corel Draw permita trabalhar
com várias páginas, ele não é recomendado para edições grandes como livros
e revistas, para isso veremos mais adiante em nosso curso a utilização do
InDesign.
A forma de construção de um bloco de texto de parágrafo difere do texto
artístico. Para o texto de parágrafo você define o tamanho das caixas de texto.
Em um novo documento crie o seguinte Layout em seu documento.
Uma página e duas caixas de texto.
Copiei um texto qualquer, para colar ele no Corel Draw, vou utilizar a opção
Colar Especial.
Então clique dentro da primeira caixa de texto, verifique que o cursor deverá
estar piscando dentro da caixa, e depois clique no menu Editar, Colar Especial.

54. 54

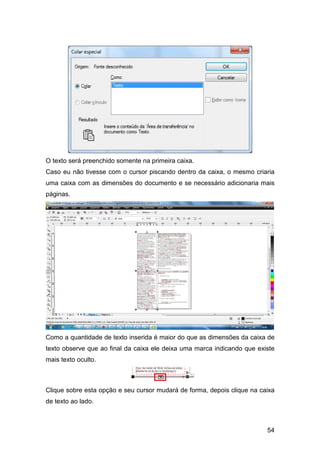

O texto será preenchido somente na primeira caixa.
Caso eu não tivesse com o cursor piscando dentro da caixa, o mesmo criaria
uma caixa com as dimensões do documento e se necessário adicionaria mais
páginas.
Como a quantidade de texto inserida é maior do que as dimensões da caixa de
texto observe que ao final da caixa ele deixa uma marca indicando que existe
mais texto oculto.
Clique sobre esta opção e seu cursor mudará de forma, depois clique na caixa
de texto ao lado.

55. 55
O conteúdo que estava oculto será enviado para a próxima caixa de texto e
será feito uma ligação entre as caixas, ou seja, se adicionar mais texto na
primeira caixa será deslocado o texto da segunda.
No nosso exemplo será necessário criar mais caixas de texto em outras
páginas, clique novamente na indicação de texto oculto, depois clique no botão
de nova página no rodapé .
E desenhe a sua caixa de texto.
Observe que ele indica que o texto inicia-se na página 1.
Desenhe um novo objeto e vamos posicioná-lo junto ao nosso texto.

56. 56
Podemos fazer com que nosso objeto interaja com o texto, na barra de
propriedades clique no botão Quebrar Texto do Parágrafo.
Você pode definir como será a distribuição de seu texto com seu objeto.

57. 57

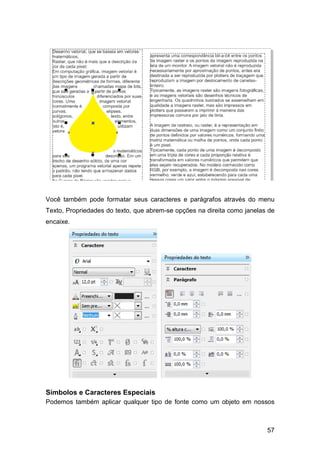

Você também pode formatar seus caracteres e parágrafos através do menu
Texto, Propriedades do texto, que abrem-se opções na direita como janelas de
encaixe.
Símbolos e Caracteres Especiais
Podemos também aplicar qualquer tipo de fonte como um objeto em nossos

58. 58
projetos, para isso clique no menu Texto e depois em Inserir Símbolo de
Caractere. Na direita será adicionada a janela de encaixe. Existem fonte
especificas de símbolos, dentro do Windows as mais comuns são Webdings e
Wingdings.
Basta clicar sobre um dos símbolos e arrastá-lo para sua área de trabalho.
Podemos também manipular o objeto. Dependendo do objeto, você pode clicar

59. 59
sobre ele com o botão direito e escolher Separar Curva, e assim separar os
objetos que foram criados para gerar o símbolo.
Efeitos
PowerClip
O efeito de Power Clip permite que se coloque uma imagem dentro de um
objeto do Corel Draw, como se fosse uma máscara.
Importe uma imagem e desenhe um novo objeto.
Clique na imagem e depois clique no menu Efeitos PowerClip, Colocar em
Recipiente, o cursor do mouse se transformará em uma seta, clique com ela
em seu objeto.
Se precisar retirar a imagem do PowerClip, clique no menu Efeitos e escolha,
Extrair Conteúdo, se precisar editar a posição da imagem dentro do objeto,
clique no menu Efeitos Editar Conteúdo.

60. 60
Perspectiva
Podemos adicionar Perspectiva a objetos vetoriais no Corel Draw. Desenhe um
objeto ou importe uma imagem vetorial.
Clique no menu Efeitos Adicionar Perspectiva observe que seu desenho ficará
com uma malha.
Basta apenas clicar em um dos nós e mover para criar a perspectiva, se ao
arrastar manter as teclas CTRL+SHIFT Pressionada, ao arrastar um nó será
mantido alteração proporcional no nó adjacente.
Se sua imagem for composta de vários desenhos é preciso agrupar os
mesmos. Selecione todas as partes de seu desenho e clique no botão de
agrupar na barra de propriedades.

61. 61

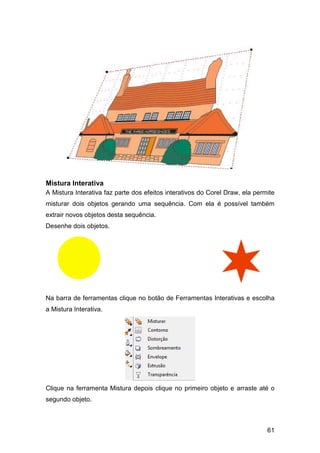

Mistura Interativa
A Mistura Interativa faz parte dos efeitos interativos do Corel Draw, ela permite
misturar dois objetos gerando uma sequência. Com ela é possível também
extrair novos objetos desta sequência.
Desenhe dois objetos.
Na barra de ferramentas clique no botão de Ferramentas Interativas e escolha
a Mistura Interativa.
Clique na ferramenta Mistura depois clique no primeiro objeto e arraste até o
segundo objeto.

62. 62
Ele fará então a mistura entre seus objetos. Podemos alterar algumas
propriedades pela barra de propriedades.
A primeira opção da barra são algumas predefinições do Corel Draw para as
suas misturas, caso tenha criado algum tipo de mistura e queira utilizar o
mesmo em outra forma, clique no botão “mais” (+) e adicione a predefinição.
Temos também os posicionamentos X e Y e a dimensão.
Temos após estes botões o número de etapas da mistura, observe que na
imagem consta 20 etapas, ao lado temos a direção da mistura, as opções de
mistura no sentido horário e anti-horário, a aceleração de objetos e cores, as
propriedades da mistura, a possibilidade de adicionar a mistura a um caminho
e o botão de remoção da mistura.
Para adicionar sua mistura a um caminho, desenhe seu caminho.
Com a ferramenta de mistura interativa, clique na mistura e depois no botão de
Propriedades do caminho e depois em Novo caminho, o cursor do mouse ficará
em formato de flecha, clique sobre seu caminho.

63. 63

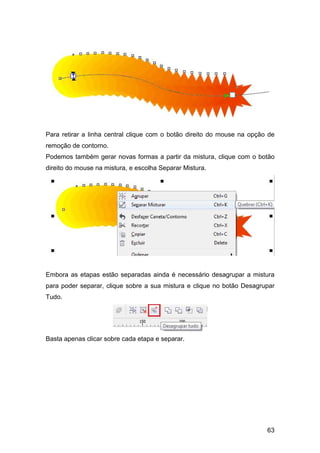

Para retirar a linha central clique com o botão direito do mouse na opção de
remoção de contorno.
Podemos também gerar novas formas a partir da mistura, clique com o botão
direito do mouse na mistura, e escolha Separar Mistura.
Embora as etapas estão separadas ainda é necessário desagrupar a mistura
para poder separar, clique sobre a sua mistura e clique no botão Desagrupar
Tudo.
Basta apenas clicar sobre cada etapa e separar.

64. 64
Contorno Interativo
A ferramenta Contorno Interativo permite que se coloque contornos em volta de
textos artísticos e objetos.
Desenhe sua forma ou escreva seu texto, nas Ferramentas Interativas, clique
sobre a opção Contorno.
Clique com a ferramenta sobre seu objeto e puxe para dentro ou para fora,
podemos alterar a forma de contorno depois pela barra de propriedades.
Como na ferramenta de Mistura, temos inicialmente as predefinições,
posicionamento e dimensão, depois temos os botões de contorno para o
centro, que traz o contorno para o centro de seu objeto, ao utilizar essa opção

65. 65
será necessário utilizar também a opção de deslocamento de contorno que
esta mais a frente.
Ao lado temos a opção de Contorno Interno
Ao lado o contorno externo.
Observe que nas três formas de contorno foi necessário ajustar a quantidade
de etapas e de Deslocamento de Contorno, que são justamente as ferramentas
subseqüentes em relação às formas de Contorno.
Após temos os botões de aplicar as cores em sentido horário e anti-horário.
Cor de Contorno e cor de Preenchimento (para mudar a cor do objeto é preciso
mudar pela paleta de cores).
Aceleração de cores e remoção do efeito.
Distorção Interativa
A ferramenta Distocer permite distorcer uma forma através do controle do
mouse. Esta ferramenta deve ser utilizada com cuidado, pois ela é “sensível” e
pode deformar a imagem.
Desenhe sua forma e depois clique na Ferramenta Distorcer.

66. 66
Na barra de Propriedades podemos acionar as predefinições, existem três tipos
de distorção, a primeira Empurrar e puxar, zíper e torcer.
Para cada tipo de distorção altera-se as propriedades a seguir no ultimo
exemplo que está com a distorção torcer, ele permite definir um número de
rotações e graus.
Envelope Interativo
Permite através de alças alterar as formas de sua imagem, como se fosse um
envelope.
As propriedades da ferramenta Envelope são semelhantes as da Ferramenta
Forma.

67. 67

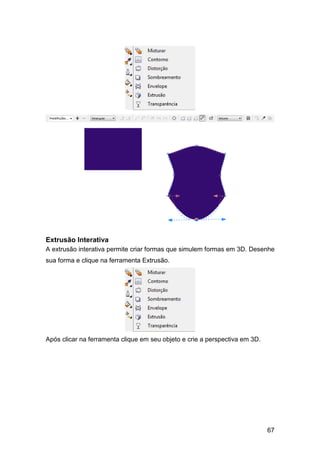

Extrusão Interativa
A extrusão interativa permite criar formas que simulem formas em 3D. Desenhe
sua forma e clique na ferramenta Extrusão.
Após clicar na ferramenta clique em seu objeto e crie a perspectiva em 3D.

68. 68

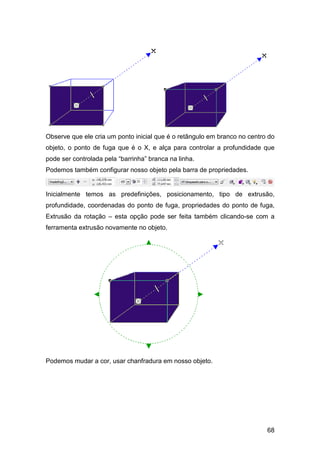

Observe que ele cria um ponto inicial que é o retângulo em branco no centro do
objeto, o ponto de fuga que é o X, e alça para controlar a profundidade que
pode ser controlada pela “barrinha” branca na linha.
Podemos também configurar nosso objeto pela barra de propriedades.
Inicialmente temos as predefinições, posicionamento, tipo de extrusão,
profundidade, coordenadas do ponto de fuga, propriedades do ponto de fuga,
Extrusão da rotação – esta opção pode ser feita também clicando-se com a
ferramenta extrusão novamente no objeto.
Podemos mudar a cor, usar chanfradura em nosso objeto.

69. 69

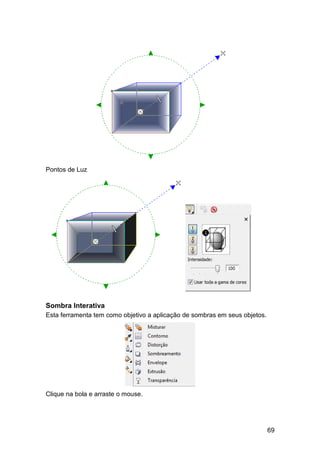

Pontos de Luz
Sombra Interativa
Esta ferramenta tem como objetivo a aplicação de sombras em seus objetos.
Clique na bola e arraste o mouse.

70. 70
Pela barra de propriedades temos as predefinições e posicionamento, ângulo
do sombreamento, opacidade do sombreamento, enevoamento do
sombreamento, direção do enevoamento do sombreamento, desbotamento do
sombreamento, operação de transparência e cor do sombreamento.
Você pode manipular a opção inicial da sombra pelo retângulo branco e o final
da sombra pelo retângulo preto.
No exemplo da bola deixei o retângulo branco na base para definir ali o ponto
inicial da sombra.
Transparência Interativa
A ferramenta de Transparência permite adicionar transparência em sua
imagem de forma total ou parcial.
Importe uma imagem ou desenhe sua forma selecione-a e clique na ferramenta
Transparência.

71. 71
O controle de transparência é definido pelos retângulos preto e branco e
barrinha na linha pontilhada.
Pela barra de propriedades posso definir a forma de transparência, o modo de
transparência, o ponto médio da transparência, o ângulo e a transição da
transparência gradiente, e o destino da transparência.
Lentes
O efeito Lente permite que com a combinação de dois elementos se possa
modificar a visualização de um dos objetos, sendo que o outro será a lente.
Importe uma imagem e desenhe a forma que será a sua lente.
Clique no menu Janela, Janela de Encaixe, Lentes.
Clique na circunferência e depois escolha o efeito de lente.

72. 72
Ao Marcar a opção Congelado, Ponto de Vista ou remover face, você obterá
uma cópia de sua lente. Na opção Ponto de vista, poderá ainda editar as
coordenadas de sua lente e o remover face exibe os efeitos das lente somente
onde o objeto cobre o desenho.
Trabalhando com Imagens – Bitmaps
Até o momento embora tenhamos importados imagens, aplicamos efeitos e
criamos em forma vetorial, mas o Corel Draw possui também a possibilidade de
aplicar efeitos em imagens, comandos que estão disponíveis através do Menu

73. 73
Bitmaps.
Caso precise aplicar algum efeito de bitmap em vetores criados será
necessário converte-los em imagens, através do menu Bitmaps, Converter em
Bitmap.
Ao converter em bitmap, para voltar a vetor somente usando o comando
rastrear bitmap do barra de propriedades e provavelmente não ficará como o
original, então é aconselhável sempre fazer uma copia de seu vetor antes de
convertê-lo.
Ao converter seu objeto para bitmap, ou importar uma imagem, a barra de
propriedades mostrara as opções de bitmaps.
A opção Editar Bitmap abre a imagem no Programa Corel Photo Paint que
acompanha a suíte de aplicativos, a opção Rastrear Bitmap, permite converter
a imagem em vetor, esta opção funciona bem em imagens simples com poucas
cores, sem gradientes, em imagens complexas o resultado não será bom.
Se sua imagem estiver distorcida, clique no menu Bitmaps e escolha Endireitar
Imagem.

74. 74

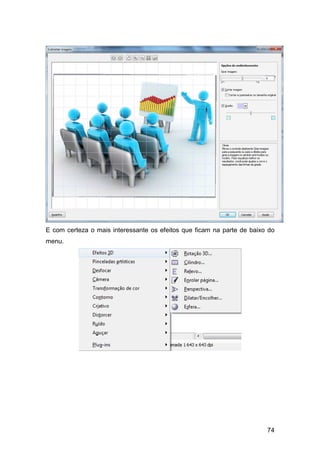

E com certeza o mais interessante os efeitos que ficam na parte de baixo do
menu.

75. 75
O efeito 3D Enrolar Página, por exemplo, permite que você simule a página
enrolada.
Cada efeito possui sua própria janela de configuração.
Enviar para um bureau
Podemos também enviar nossos trabalhos em PDF com fontes e demais
arquivos necessários para impressão.

76. 76
Clique no menu Arquivo, Coletar para saída.
Na primeira etapa ele pergunta se o seu bureau enviou algum perfil, caso não
tenha deixe marcado a opção para reunir todos os arquivos associados a esse
documento e clique em Avançar.
Aqui você precisa definir se quer gerar um arquivo no formato PDF e se quer

77. 77
enviar também o CDR e em qual versão. Marque esta opção e clique em
Avançar.
Se você tiver textos ele vai perguntar se quer adicionar as fontes.
O perfil de cores.
Local.

78. 78
Nesta etapa é necessário definir o local onde serão armazenados os arquivos.
Na última etapa ele adiciona todos os arquivos que estão na pasta para serem
enviados, meu arquivo não contém nenhum texto, caso contrário seria
mostrado também nesta caixa às fontes do documento. Clique em Concluir.
Desta forma coloque todo o conteúdo em um CD e entregue no local de

79. 79
impressão.
CONCLUSÃO
Assim terminamos nossa apostila de Corel Draw, como praticamente todos os
demais programas gráficos, na apostila vêm apenas os elementos mais
importantes para sua criação. Importante também sempre lembrar que quando
se trata de criação o mais importante são as ideias do criativo e que o
programa passa a ser apenas a ferramenta com a qual ele vai utilizar para
executar a tarefa. Aproveite então e consulte no Apostilando.com as demais
apostilas de criação que ele possui.
