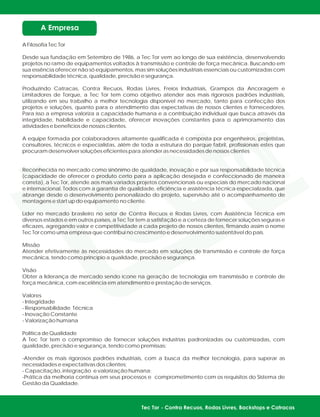

A Filosofia Tec Tor
Desde sua fundação em Setembro de 1986, a Tec Tor vem ao longo de sua existência, desenvolvendo
projetos no ramo de equipamentos voltados à transmissão e controle de força mecânica. Buscando em
sua essência oferecer não só equipamentos, mas sim soluções industriais essenciais ou customizadas com
responsabilidade técnica, qualidade, precisão e segurança.
Produzindo Catracas, Contra Recuos, Rodas Livres, Freios Industriais, Grampos da Ancoragem e
Limitadores de Torque, a Tec Tor tem como objetivo atender aos mais rigorosos padrões industriais,
utilizando em seu trabalho a melhor tecnologia disponível no mercado, tanto para confecção dos
projetos e soluções, quanto para o atendimento das expectativas de nossos clientes e fornecedores.
Para isso a empresa valoriza a capacidade humana e a contribuição individual que busca através da
integridade, habilidade e capacidade, oferecer inovações constantes para o aprimoramento das
atividades e benefícios de nossos clientes.
A equipe formada por colaboradores altamente qualificada é composta por engenheiros, projetistas,
consultores, técnicos e especialistas, além de toda a estrutura do parque fabril, profissionais estes que
procuram desenvolver soluções eficientes para atender as necessidades de nossos clientes
Reconhecida no mercado como sinônimo de qualidade, inovação e por sua responsabilidade técnica
(capacidade de oferecer o produto certo para a aplicação desejada e confeccionado de maneira
correta), a Tec Tor, atende aos mais variados projetos convencionais ou especiais do mercado nacional
e internacional. Todos com a garantia de qualidade, eficiência e assistência técnica especializada, que
abrange desde o desenvolvimento personalizado do projeto, supervisão até o acompanhamento de
montagens e start up do equipamento no cliente.
Líder no mercado brasileiro no setor de Contra Recuos e Rodas Livres, com Assistência Técnica em
diversos estados e em outros países, a Tec Tor tem a satisfação e a certeza de fornecer soluções seguras e
eficazes, agregando valor e competitividade a cada projeto de nossos clientes, firmando assim o nome
Tec Tor como uma empresa que contribui no crescimento e desenvolvimento sustentável do país.
Missão
Atender efetivamente às necessidades do mercado em soluções de transmissão e controle de força
mecânica, tendo como princípio a qualidade, precisão e segurança.
Visão
Obter a liderança de mercado sendo ícone na geração de tecnologia em transmissão e controle de
força mecânica, com excelência em atendimento e prestação de serviços.
Valores
- Integridade
- Responsabilidade Técnica
- Inovação Constante
- Valorização humana
Política de Qualidade
A Tec Tor tem o compromisso de fornecer soluções industrias padronizadas ou customizadas, com
qualidade, precisão e segurança, tendo como premissas:
-Atender os mais rigorosos padrões industriais, com a busca da melhor tecnologia, para superar as
necessidades e expectativas dos clientes;
- Capacitação, integração e valorização humana;
-Prática da melhoria contínua em seus processos e comprometimento com os requisitos do Sistema de
Gestão da Qualidade.

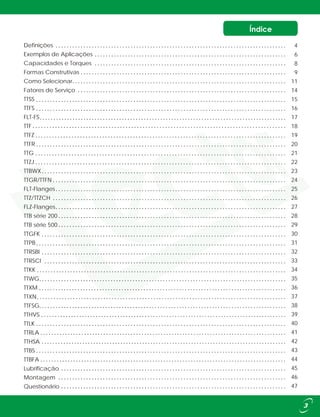

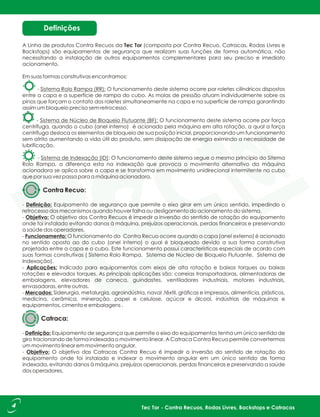

Definições
Exemplos de Aplicações
Capacidades e Torques
Formas Construtivas

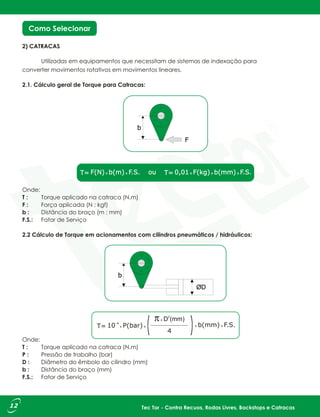

Como Selecionar
Fatores de Serviço
TTSS
TTFS
FLT-FS
TTF
TTFZ
TTFR
TTG
TTZJ
TTBWX
TTGR/TTFN

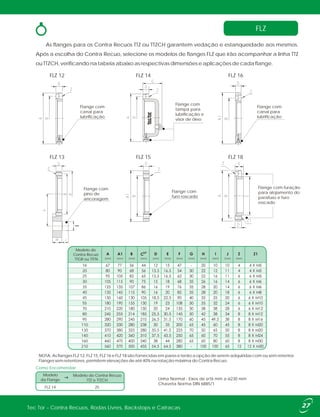

FLT-Flanges
FLZ-Flanges
TTB série 200
TTB série 500
TTGFK
TTPB
TTRSBI
TTRSCI
TTKK
TTWG
TTXM
TTXN
TTFSG
TTHVS
TTLK
TTRLA
TTHSA
TTBS
TTBFA
Lubrificação
Montagem
Questionário
TTZ/TTZCH
4
6
8
9
11
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

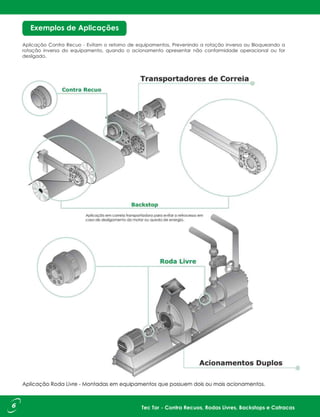

Exemplos de Aplicações
Tec Tor - Contra Recuos, Rodas Livres, Backstops e Catracas 7

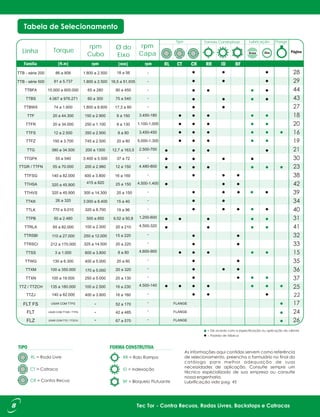

18 a 56
8 a 80
415 a 820
320 a 8.700
325 a 14.500
600 a 3.800
400 a 5.000
100 a 2.500
250 a 12.000
170 a 5.000
81 a 5.737
320 a 45.900
770 a 9.010
65 a 82.000
110 a 27.000
212 a 170.000
140 a 82.000
-
-
-
-
-
3.450-180
1.100-1.000
3.450-450
5.000-1.300
2.500-700
-
4.480-800
-
4.500-1.400
-
-
-
1.200-600
4.500-320
-
-
4.600-900
-
-
-
4.500-140
-
-
-
-
22
140 a 82.000
320 a 45.900 300 a 14.300 20 a 150
TTFSG
TTHVS
TorqueLinha
rpm
Cubo
rpm
Capa
Ø do
Eixo
Tipo Formas Construtivas Lubricação Flange
= Padrão de fábrica
Lubrificação vide pag. 45

Núcleo de bloqueio flutuante
Os modelos dotados de núcleo de bloqueio flutuante
consistem em capa e um cubo cilíndricos que interagem com os
elementos de bloqueio, fazendo com que não haja espaço
entre eles.
De acordo com o perfil do elemento de bloqueio, as
forças transmitidas pela capa para o cubo, e vice-versa, são
máximas quando a rotação for oposta àquela do giro livre, e
nulas quando o sentido de giro da aplicação for igual ao
sentido de giro livre. Porém, ressalta-se que as velocidades
mínimas de rotação sejam respeitadas para que a
afirmação acima seja válida.
Os perfis dos elementos de bloqueio flutuantes são
projetados de acordo com as suas aplicações, variando o valor do torque a ser transmitido e
aumento da vida útil do equipamento. Sua estrutura tem como característica principal o
deslocamento do centro de massa quando sujeito a uma força centrifuga, proporcionando
uma elevação causada pela rotação do ponto de indexação do núcleo de bloqueio.
Assim como o Contra Recuo Rolo-Rampa, seu projeto permite a utilização do sistema de núcleo
de bloqueio flutuante em diferentes aplicações assim como Giro livre e Backstop.
Concepção de trabalho
Os elementos de bloqueio estão dispostos de forma a permitir que a partir do momento
em que a força centrifuga proporcionada pelo cubo for superior à força da mola de
indexação, garantindo um deslocamento do elemento de bloqueio de sua posição inicial. A
este fato é dado o nome de decolagem. A rotação aonde acontece a decolagem do
elemento de bloqueio é denominada de rotação mínima de giro livre. A vantagem de se ter a
decolagem do elemento de bloqueio, é que neste momento não haverá contato com
nenhuma das superfícies do Contra Recuo, tanto do cubo como o da capa, aumentando
significamente a vida útil do Contra Recuo e eximindo o mesmo da necessidade de
lubrificação.
Formas Construtivas
Elemento basculante em acionamento
Ponto de Contato Livre de Atrito

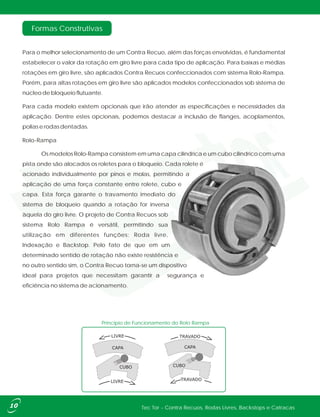

Formas Construtivas
Para o melhor selecionamento de um Contra Recuo, além das forças envolvidas, é fundamental
estabelecer o valor da rotação em giro livre para cada tipo de aplicação. Para baixas e médias
rotações em giro livre, são aplicados Contra Recuos confeccionados com sistema Rolo-Rampa.
Porém, para altas rotações em giro livre são aplicados modelos confeccionados sob sistema de
núcleo de bloqueio flutuante.
Para cada modelo existem opcionais que irão atender as especificações e necessidades da
aplicação. Dentre estes opcionais, podemos destacar a inclusão de flanges, acoplamentos,
polias e rodas dentadas.
Rolo-Rampa
Os modelos Rolo-Rampa consistem em uma capa cilíndrica e um cubo cilíndrico com uma
pista onde são alocados os roletes para o bloqueio. Cada rolete é
acionado individualmente por pinos e molas, permitindo a
aplicação de uma força constante entre rolete, cubo e
capa. Esta força garante o travamento imediato do
sistema de bloqueio quando a rotação for inversa
àquela do giro livre. O projeto de Contra Recuos sob
sistema Rolo Rampa é versátil, permitindo sua
utilização em diferentes funções: Roda livre,
Indexação e Backstop. Pelo fato de que em um
determinado sentido de rotação não existe resistência e
no outro sentido sim, o Contra Recuo torna-se um dispositivo
ideal para projetos que necessitam garantir a segurança e
eficiência no sistema de acionamento.
Tec Tor - Contra Recuos, Rodas Livres, Backstops e Catracas10
TRAVADO
CAPACAPA
LIVRE
LIVRE
CUBO
TRAVADO
CUBO
Príncipio de Funcionamento do Rolo Rampa

1,00
1,25
1,25
2,50
1,50
1,50
1,50
2,50
1,50
1,50 2,50
2,50
3,001,75
Turbina a ar, gás ou vapor
Motor de Corrente Alternada
Motores de combustão interna

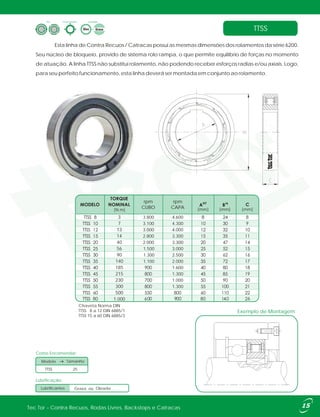

TTSS
Esta linha de Contra Recuos / Catracas possui as mesmas dimensões dos rolamentos da série 6200.
Seu núcleo de bloqueio, provido de sistema rolo rampa, o que permite equilíbrio de forças no momento
de atuação. A linha TTSS não substitui rolamento, não podendo receber esforços radias e/ou axiais. Logo,
para seu perfeito funcionamento, esta linha deverá ser montada em conjunto ao rolamento.
Exemplo de Montagem
Como Encomendar:
TTSS 25
Modelo Tamanho
Forma ConstrutivaTipo Lubrificação
ou
Lubrificação:
Graxa ouLubrificantes Oleada
Chaveta Norma DIN
TTSS 8 a 12 DIN 6885/1
TTSS 15 a 60 DIN 6885/3
3
7
13
14
40
56
90
140
185
215
230
300
500
1.000
[mm] [mm] [mm]
3.800
3.100
3.000
2.800
2.000
1.500
1.300
1.100
1.300
1.000
1.300
1.600
2.000
2.500
3.000
3.300
3.300
4.000
4.300
4.600
rpm
CUBO
rpm
CAPA[N.m]

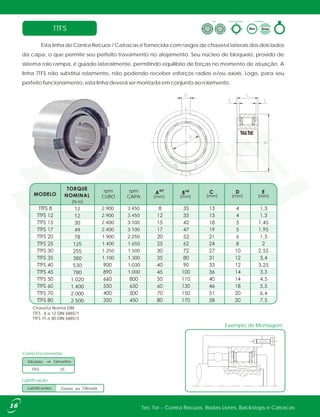

TTFS
Esta linha de Contra Recuos / Catracas é fornecida com rasgos de chaveta laterais dos dois lados
da capa, o que permite seu perfeito travamento no alojamento. Seu núcleo de bloqueio, provido de
sistema rolo rampa, é guiado lateralmente, permitindo equilíbrio de forças no momento de atuação. A
linha TTFS não substitui rolamento, não podendo receber esforços radias e/ou axiais. Logo, para seu
perfeito funcionamento, esta linha deverá ser montada em conjunto ao rolamento.
Exemplo de Montagem
ou
Como Encomendar:
TTFS 25
Modelo Tamanho
Lubrificação:
TTFS 8 a 12 DIN 6885/1
TTFS 15 a 80 DIN 6885/3
Chaveta Norma DIN
12
12
30
49
78
125
255
380
530
780
1.020
1.400
2.000
2.500
[mm][mm][mm][mm][mm]
2.900
2.900
2.400
2.400
1.900
1.400
1.250
1.100
3.450
3.450
3.100
3.100
2.250
1.650
1.500
1.300
1.030
1.000
rpm
CUBO
rpm
CAPA
[N.m]

FLT FS
A série FLT FS, foi desenvolvida para trabalhar exclusivamente com os Contra Recuos da série TTFS,
liberando o usuário da preocupação de como fixá-los ao seu equipamento. Produzida em aço SAE 1020,
estas flanges possuem chavetas laterais dos dois lados do anel externo, através dos quais é possível
intercambiar estes contra recuos, sendo assim possível intercambiar as faces desta flange.
Como Encomendar:
FLT FS 25
Modelo Tamanho
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]

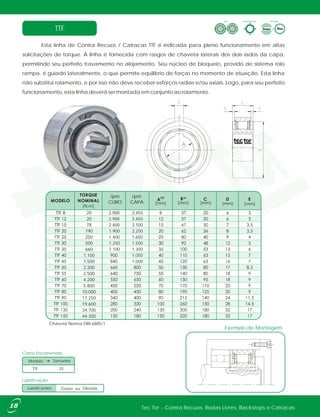

TTF
Esta linha de Contra Recuos / Catracas TTF é indicada para pleno funcionamento em altas
solicitações de torque. A linha é fornecida com rasgos de chaveta laterais dos dois lados da capa,
permitindo seu perfeito travamento no alojamento. Seu núcleo de bloqueio, provido de sistema rolo
rampa, é guiado lateralmente, o que permite equilíbrio de forças no momento de atuação. Esta linha
não substitui rolamento, e por isso não deve receber esforços radias e/ou axiais. Logo, para seu perfeito
funcionamento, esta linha deverá ser montada em conjunto ao rolamento.
Exemplo de Montagem
Chaveta Norma DIN 6885/1
ou
Como Encomendar:
TTF 25
Modelo Tamanho
20
20
78
190
250
500
660
1.100
1.500
2.300
2.500
4.200
5.800
10.000
17.250
19.600
34.700
44.300
[mm][mm][mm][mm][mm]
2.900
2.900
2.400
1.900
1.400
1.250
1.100
1.000
1.050
1.300
1.500
1.650
2.250
3.100
3.450
3.450
[N.m]
rpm
CUBO
rpm
CAPA
Lubrificação:

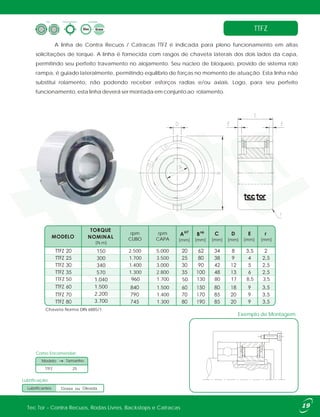

A linha de Contra Recuos / Catracas TTFZ é indicada para pleno funcionamento em altas
solicitações de torque. A linha é fornecida com rasgos de chaveta laterais dos dois lados da capa,
permitindo seu perfeito travamento no alojamento. Seu núcleo de bloqueio, provido de sistema rolo
rampa, é guiado lateralmente, permitindo equilíbrio de forças no momento de atuação. Esta linha não
substitui rolamento, não podendo receber esforços radias e/ou axiais. Logo, para seu perfeito
funcionamento, esta linha deverá ser montada em conjunto ao rolamento.
Exemplo de Montagem
Como Encomendar:
TTFZ 25
Modelo Tamanho
ou
150
300
340
570
1.040
1.500
2.200
3.700
TTFZ 50 960 50 130 80 17 8,5 3,5
[mm] [mm] [mm] [mm] [mm][mm]
2.500
1.700
1.400
1.300
5.000
3.500
3.000
2.800
1.700
1.500
1.400
1.300
TTFZ
[N.m]
rpm
CAPA
rpm
CUBO
Lubrificação:

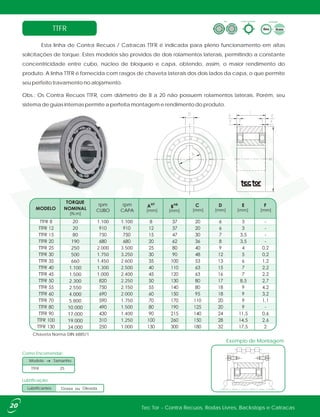

TTFR
Esta linha de Contra Recuos / Catracas TTFR é indicada para pleno funcionamento em altas
solicitações de torque. Estes modelos são providos de dois rolamentos laterais, permitindo a constante
concentricidade entre cubo, núcleo de bloqueio e capa, obtendo, assim, o maior rendimento do
produto. A linha TTFR é fornecida com rasgos de chaveta laterais dos dois lados da capa, o que permite
seu perfeito travamento no alojamento.
Obs.: Os Contra Recuos TTFR, com diâmetro de 8 a 20 não possuem rolamentos laterais. Porém, seu
sistema de guias internas permite a perfeita montagem e rendimento do produto.
Exemplo de Montagem
Como Encomendar:
TTFR 25
Modelo Tamanho
ou
20
20
80
190
250
500
660
1.100
1.500
2.300
2.550
4.000
5.800
10.000
17.000
19.000
34.000
[mm][mm][mm][mm][mm][mm]
1.100
2.000
1.750
1.450
1.300
1.000
1.000
1.250
1.400
1.500
1.750
2.000
2.150
2.250
2.400
2.500
2.600
3.250
3.500
1.100
[N.m]
rpm
CUBO
rpm
CAPA
Lubrificação:

TTG

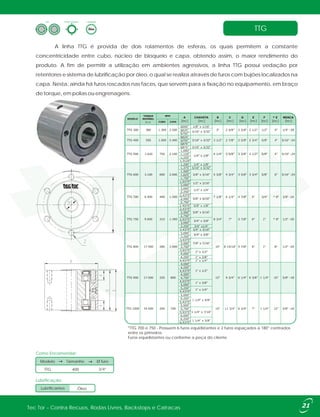

A linha TTG é provida de dois rolamentos de esferas, os quais permitem a constante
concentricidade entre cubo, núcleo de bloqueio e capa, obtendo assim, o maior rendimento do
produto. A fim de permitir a utilização em ambientes agressivos, a linha TTG possui vedação por
retentores e sistema de lubrificação por óleo, o qual se realiza através de furos com bujões localizados na
capa. Nesta, ainda há furos roscados nas faces, que servem para a fixação no equipamento, em braço
de torque, em polias ou engrenagens.
Como Encomendar:
Tamanho
TTG 3/4”
Modelo Ø furo
400
*TTG 700 e 750 - Possuem 6 furos equidistantes e 2 furos espaçados a 180° centrados
entre os primeiros.
Furos equidistantes ou conforme a peça do cliente.
Lubrificação:
ÓleoLubrificantes
[inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc][inc]
1.620
3.100
6.900
9.600
17.500
17.500
34.500
1.300 2.500
2.4001.000
2.100
2.000
1.500
1.300
1.000
[N.m]

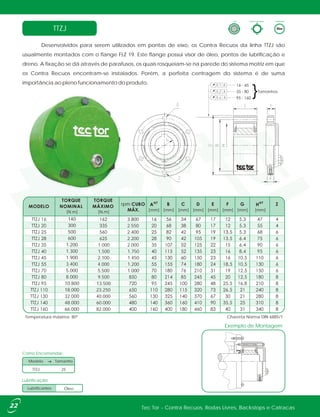

Desenvolvidos para serem utilizados em pontas de eixo, os Contra Recuos da linha TTZJ são
usualmente montados com o flange FLZ 19. Este flange possui visor de óleo, pontos de lubrificação e
dreno. A fixação se dá através de parafusos, os quais rosqueiam-se na parede do sistema motriz em que
os Contra Recuos encontram-se instalados. Porém, a perfeita centragem do sistema é de suma
importância ao pleno funcionamento do produto.
TTZJ
Exemplo de Montagem
Chaveta Norma DIN 6885/1Temperatura máxima: 80º
Como Encomendar:
TTZJ 25
Modelo Tamanho
Lubrificação:
ÓleoLubrificantes
140
300
500
600
1.200
1.300
1.900
3.400
5.000
8.000
10.800
18.000
32.000
48.000
66.000
[mm] [mm][mm][mm][mm][mm][mm][mm]
82.000
60.000
40.000
23.250
13.500
9.500
5.500
4.000
2.100
1.500
1.000
3.800
2.550
2.400
2.200
2.000
1.750
1.450
1.200
1.000
[N.m] [N.m]
rpm

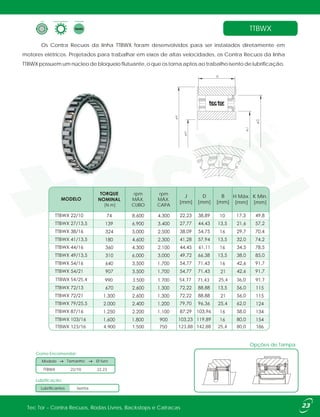

Os Contra Recuos da linha TTBWX foram desenvolvidos para ser instalados diretamente em
motores elétricos. Projetados para trabalhar em eixos de altas velocidades, os Contra Recuos da linha
TTBWX possuem um núcleo de bloqueio flutuante, o que os torna aptos ao trabalho isento de lubrificação.
TTBWX
Como Encomendar:
TTBWX 22/10
Modelo Tamanho
22,23
Ø furo
Opções de Tampa
Tipo Forma Construtiva Lubrificação
Lubrificação:
IsentaLubrificantes
J
[mm]
D
[mm]
B
[mm]
H Máx.
[mm]
K Mín.
[mm]
rpm
MÁX.
CAPA
rpm
MÁX.
CUBO
TTBWX 54/25,4 990 3.500 1.700 54,77 71,43 25,4 36,0 91,7
TTBWX 123/16 4.900 1.500 750 123,88 142,88 25,4 80,0 186
[N.m]

TTGR / TTFN

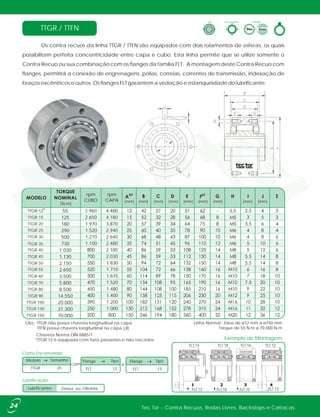

Os contra recuos da linha TTGR / TTFN são equipados com dois rolamentos de esferas, os quais
possibilitam perfeita concentricidade entre capa e cubo. Esta linha permite que se utilize somente o
Contra Recuo ou sua combinação com os flanges da familia FLT. A montagem deste Contra Recuo com
flanges, permitirá a conexão de engrenagens, polias, correias, correntes de transmissão, indexação de
braços excêntricos e outros. Os flanges FLT garantem a vedação e estanqueidade do lubrificante.
Obs.: TTGR não possui chaveta longitudinal na capa
TTFN possui chaveta longitudinal na capa (JI)
*TTGR 12 é equipada com furos passantes e não roscados.
Linha Normal - Eixos de ø12 mm a ø150 mm
Torque de 55 N.m a 70.000 N.m
Como Encomendar:
Exemplo de Montagem
com e
FLT
Flange
12
Tipo
TTGR 25
Modelo Tamanho
FLT 13
Flange Tipo
1 2 43
FLT 14
FLT 13
FLT 18
FLT 18 FLT 15 FLT 13
FLT 16 FLT 12
ou
TTGR 12
TTGR 15
TTGR 20
TTGR 25
TTGR 30
TTGR 35
TTGR 40
TTGR 45
TTGR 50
TTGR 55
TTGR 60
TTGR 70
TTGR 80
TTGR 90
TTGR 100
TTGR 130
TTGR 150
55
125
180
290
500
730
1.030
1.130
2.150
2.650
3.500
5.800
8.500
14.550
20.000
31.300
70.000
[mm][mm][mm][mm][mm][mm][mm][mm][mm]
2.960
2.650
1.970
1.520
1.210
1.100
1.000
1.200
1.400
1.480
1.520
1.615
1.710
1.830
2.030
2.180
2.480
2.640
2.940
3.870
4.180
4.480
rpm
CUBO
rpm
CAPA
Lubrificação:
[N.m]

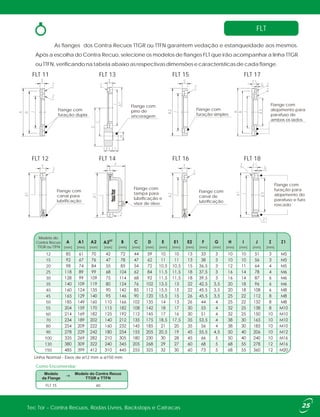

As flanges dos Contra Recuos TTGR ou TTFN garantem vedação e estanqueidade aos mesmos.
Após a escolha do Contra Recuo, selecione os modelos de flanges FLT que irão acompanhar a linha TTGR
ou TTFN, verificando na tabela abaixo as respectivas dimensões e características de cada flange.
FLT
Como Encomendar:
40FLT 15
Modelo
da Flange
Modelo do Contra Recuo
TTGR e TTFN
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm][mm]
Modelo do
Contra Recuo
TTGR ou TTFN
12
15
20
25
30
35
40
45
50
55
60
70
80
90
100
130
150
Flange com
furação dupla
FLT 11
FLT 12
FLT 13
FLT 14
FLT 15
FLT 16
FLT 17
FLT 18
Flange com
pino de
ancoragem
Flange com
furação simples
Flange com
alojamento para
parafuso de
ambos os lados
Flange com
canal para
lubrificação
Flange com
tampa para
lubrificação e
visor de óleo
Flange com
canal de
lubrificação
Flange com
furação para
alojamento do
parafuso e furo
roscado

Esta série de Contra Recuos vem ao encontro da necessidade de atender torques elevados, com
velocidades diversas, em diferentes aplicações. Esta linha é provida de dois rolamentos de esferas, que
permitem obter perfeita concentricidade entre a capa e o cubo. No anel externo (capa) existem furos
que possibilitam a simples fixação do Contra Recuo ao equipamento ou intercâmbio dos flanges da
familia FLZ. O recurso de unir contra recuos à flanges permite o uso de engrenagens, polias, correias,
correntes de transmissão, indexar braços excêntricos, etc. Os flanges FLZ garantem a vedação e
estanqueidade.
TTZ / TTZCH
Obs.: TTZ não possui chaveta longitudinal na capa.
*TTZCH possui chaveta longitudinal na capa (HG) e tolerância no øB = k6.
Torque de 135 N.m a 180.000 N.m
Como Encomendar:
Exemplo de Montagem
com e
FLZ
Flange
12
Tipo
TTZ 25
Modelo Tamanho
FLZ 13
Flange Tipo
Lubrificação:
ÓleoLubrificantes Graxa
FLZ 14
FLZ 13
FLZ 18
FLZ 18 FLZ 15 FLZ 13
FLZ 16 FLZ 12
1 2 3 4
ou
135
272
450
550
1.200
1.300
1.800
3.300
4.500
7.650
11.000
18.000
29.000
47.000
62.000
105.000
180.000
[mm][mm][mm][mm][mm][mm][mm][mm][mm]
2.500
1.600
1.500
1.400
1.250
1.100
4.500
3.400
2.600
2.200
1.900
1.600
1.400
1.200
1.000
324
670
1.120
1.250
2.000
3000
4.200
8.000
11.000
19.000
27.000
46.500
80.000
120.000
164.000
280.000
450.000
TORQUE
MÁXIMO
[N.m]
ou
rpm
CUBO
rpm
CAPA
[N.m]

As flanges para os Contra Recuos TTZ ou TTZCH garantem vedação e estanqueidade aos mesmos.
Após a escolha do Contra Recuo, selecione os modelos de flanges FLZ que irão acompanhar a linha TTZ
ou TTZCH, verificando na tabela abaixo as respectivas dimensões e aplicações de cada flange.
NOTA: As flanges FLZ 12, FLZ 15, FLZ 16 e FLZ 18 são fornecidas em pares e terão a opção de serem adquiridas com ou sem retentor.
Flanges sem retentores, permitem elevações de até 40% na rotação máxima do Contra Recuo.
FLZ
FLZ 12
FLZ 13
FLZ 14
FLZ 15
Como Encomendar:
25FLZ 14
Modelo
da Flange
Modelo do Contra Recuo
TTZ e TTZCH
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
16
20
25
30
35
40
45
55
70
80
95
110
130
140
160
210
Modelo do
Contra Recuo
TTGR ou TTFN
FLZ 16
FLZ 18
Flange com
canal para
lubrificação
Flange com
pino de
ancoragem
Flange com
furo roscado
Flange com furação
para alojamento do
parafuso e furo
roscado
Flange com
tampa para
lubrificação e
visor de óleo
Flange com
canal para
lubrificação

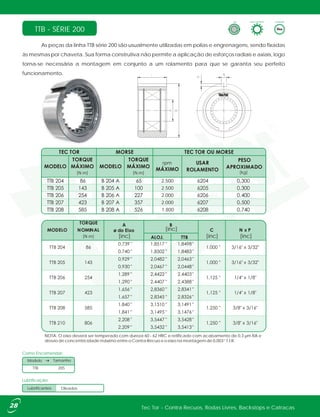

As peças da linha TTB série 200 são usualmente utilizadas em polias e engrenagens, sendo fixadas
às mesmas por chaveta. Sua forma construtiva não permite a aplicação de esforços radiais e axiais, logo
torna-se necessária a montagem em conjunto a um rolamento para que se garanta seu perfeito
funcionamento.
TTB - SÉRIE 200
Como Encomendar:
TTB 205
Modelo Tamanho
Oleados
Lubrificação:
Lubrificantes
NOTA: O eixo deverá ser temperado com dureza 60 - 62 HRC e retificado com acabamento de 0,3 µm RA e
desvio de concentricidade máximo entre o Contra Recuo e o eixo na montagem de 0,003” T.I.R.
Tec Tor - Contra Recuos, Rodas Livres, Backstops e Catracas
2.500
2.500
2.000
2.000
1.800
[inc][inc]
[inc]
[inc]
28
[N.m] [N.m] [kg]
rpm
[N.m]

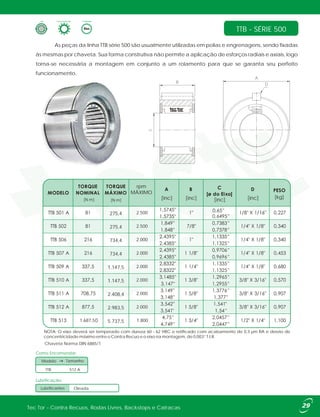

As peças da linha TTB série 500 são usualmente utilizadas em polias e engrenagens, sendo fixadas
às mesmas por chaveta. Sua forma construtiva não permite a aplicação de esforços radiais e axiais, logo
torna-se necessária a montagem em conjunto a um rolamento para que se garanta seu perfeito
funcionamento.
Como Encomendar:
TTB 512 A
Modelo Tamanho
Oleada
Modelo Tamanho
Lubrificação:
Lubrificantes
NOTA: O eixo deverá ser temperado com dureza 60 - 62 HRC e retificado com acabamento de 0,3 µm RA e desvio de
concentricidade máximo entre o Contra Recuo e o eixo na montagem, de 0,003” T.I.R.
TTB - SÉRIE 500
275,4
275,4
734,4
734,4
1.147,5
1.147,5
2.408,4
2.983,5
5.737,5
[inc] [inc] [inc] [inc]
1.687,5 1.800
2.000
2.000
2.000
2.000
2.000
2.000
2.500
2.500
[N.m] [N.m]
[kg]
rpm
MÁXIMO

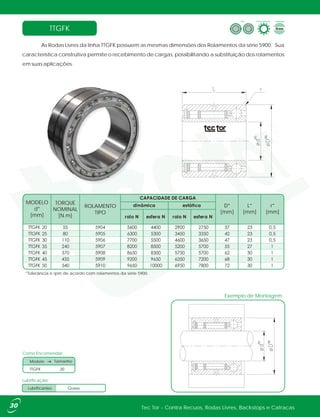

As Rodas Livres da linha TTGFK possuem as mesmas dimensões dos Rolamentos da série 5900. Sua
característica construtiva permite o recebimento de cargas, possibilitando a substituição dos rolamentos
em suas aplicações.
Como Encomendar:
TTGFK 20
Modelo Tamanho
Graxa
*Tolerância e rpm de acordo com rolamentos da série 5900.
Exemplo de Montagem
Lubrificação:
Lubrificantes
MODELO
d*
[mm]
TORQUE
NOMINAL
[N.m]
ROLAMENTO
TIPO
D*
[mm]
L*
[mm]
r*
[mm]
TTGFK

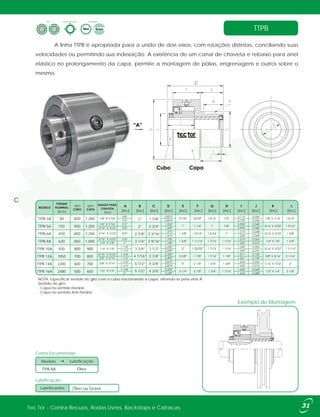

A linha TTPB é apropriada para a união de dois eixos, com rotações distintas, conciliando suas
velocidades ou permitindo sua indexação. A existência de um canal de chaveta e rebaixo para anel
elástico no prolongamento da capa, permite a montagem de polias, engrenagens e outros sobre o
mesmo.
TTPB
Exemplo de Montagem
Como Encomendar:
Óleo
Lubrificação
TTPB 8A
Modelo
NOTA: Especificar sentido de giro com o cubo tracionando a capa, olhando-se pela vista A.
Sentido de giro:
- Capa no sentido Horário
- Capa no sentido Anti-horário
Lubrificação:
Óleo ou GraxaLubrificantes
[inc][inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc] [inc]
Forma Construtiva Lubrificação
ou
Tipo
TTPB 3A
TTPB 5A
TTPB 6A
TTPB 8A
TTPB 10A
TTPB 12A
TTPB 14A
TTPB 16A
1.200
1.200
1.200
1.000
900
800
700
600
50
150
410
620
930
1850
2200
2480
850
850
850
850
800
700
600
500
1/8” X 1/16”
1/8” X 1/16”
3/16” X 3/32”
3/16” X 3/32”
3/16” X 3/32”
1/4” X 1/8”
1/4” X 1/8”
5/16” X 5/32”
3/8” X 3/16”
3/8” X 3/16”
1/2” X 1/4”
3/8”
1/2”0
1/2”0
5/8”
3/4”
7/8”
1”
1 1/8”
1 1/4”
1 3/8”
1 1/2”
1 5/8”
1 3/4”
1 7/8”
2”
0
2”
2”
2 7/8”
3 1/4”
3 3/4”
4 7/16”
5 1/2”
5 1/2”
1 7/8”
2 3/4”
3 3/16”
3 9/16”
3 1/2”
3 7/8”
4 3/8”
4 3/8”
[N.m]
C
C
rpm rpm

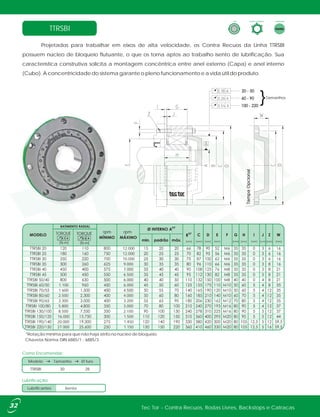

Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTRSBI
possuem núcleo de bloqueio flutuante, o que os torna aptos ao trabalho isento de lubrificação. Sua
característica construtiva solicita a montagem concêntrica entre anel externo (Capa) e anel interno
(Cubo). A concentricidade do sistema garante o pleno funcionamento e a vida útil do produto.
TTRSBI
Chaveta Norma DIN 6885/1 - 6885/3
Como Encomendar:
*Rotação mínima para que não haja atrito no núcleo de bloqueio.
TTRSBI 30
Modelo Tamanho Ø furo
28
Lubrificação:
IsentaLubrificantes
TORQUE
[N.m]
A0.2
TORQUE
[N.m] [mm] [mm] [mm][mm][mm][mm][mm][mm][mm][mm]
27.000
20.000
16.000
8.500
5.800
3.300
2.500
1.600
1.100
1.150
1.450
1.500
2.100
3.000
3.200
4.000
4.500
6.000
6.000
6.500
7.000
9.000
10.000
12.000
12.000 TampaOpcional
Tamanhos
rpm rpm

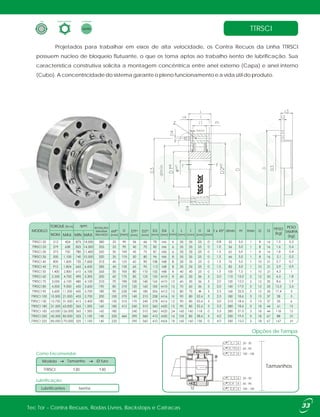

TTRSCI
Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTRSCI
Como Encomendar:
TTRSCI 130
Modelo Tamanho
130
Ø furo
Tamanhos
Opções de Tampa
Lubrificação:
IsentaLubrificantes
Tipo Forma Construtiva
isento
Lubrificação
MODELO
rpm
ROTAÇÃO
MÁXIMA
TRAVADO
TORQUE [N.m]
NOM. MÁX. MÁX.MÍN.
D1
[mm]
h6
D2
[mm]
H7 D3
[mm]
D4
[mm]
z
[mm]
L
[mm]
I
[mm]
l1
[mm]
l4
[mm]
f x 45º dmin m tmin l2 l3
PESO
[kg]
PESO
TAMPA
[kg]
ød
[mm]
H7
d
D
[mm]
90
95
100
110
125
130
150
175
190
210
230
270
310
412
460

A linha TTKK possui as mesmas dimensões dos rolamentos da série 6200. A característica
construtiva dos Contra Recuos desta linha permite o recebimento de cargas radias e axiais, estando o
produto apto a substituir o rolamento em suas aplicações. A montagem do produto poderá ser realizada
por interferência ou através de rasgos de chaveta, conforme tabela.
TTKK
Como Encomendar:
TTKK 17
Modelo Tamanho
Obs.: O furo do alojamento deve ter tolerância N6 e o eixo n6.
*Rasgo de chaveta conforme norma DIN 6885/3 para os tamanhos 15 à 35.
Para tamanho 40 considerar rasgo de chaveta conforme DIN 6885/1.
isento
[ø eixo]
8.400
7.350
6.000
5.200
4.200
3.600
3.000
[mm][mm] [mm] [mm]
Formas de Montagem:
..M
Exemplo de Montagem
Lubrificação:
IsentaLubrificantes
A-0,01
[N.m]
rpm

TTWG
35
Os Contra Recuos da linha TTWG foram desenvolvidos para serem instalados diretamente em
motores elétricos. Projetados para trabalhar em eixos de altas velocidades, os Contra Recuos da linha
TTWG possuem um núcleo de bloqueio flutuante, o que os torna aptos ao trabalho isento de lubrificação.
Exemplo de aplicação
Como Encomendar:
TTWG 112
Modelo Tamanho
25
Ø furo
Lubrificação:
IsentaLubrificantes
Forma ConstrutivaTipo
isento
Lubrificação
MODELO CARCAÇA
Batimento Radial
d
[mm]
rpm
Mín.
A
[mm]
rpm
Máx.
B
[mm]
C
[mm]
D
[mm]
F
[mm]
G L
[mm]
T
[mm]
Z
12
12
12
18570
70 185
16560
M10
M10
M10
160
160
140
21080
80
70
210
190
60
60
50
50
860130140
860130140
860130140
750370410
750370410
6708901.040
5.000
5.000
5.000
5.000
5.000
5.000
5.000
5.000
4.000
4.000
4.000
50
40
6708901.040
6301.0301.300
4502.5002.600
4005.8006.300
4005.8006.300
TORQUE
[N.m]
A0.2
TORQUE
[N.m]
Obs.: O guia de montagem do Contra Recuo (øF) deverá prever tolerância de construção h6 para grarantia de alinhamento
da capa.
ødH7

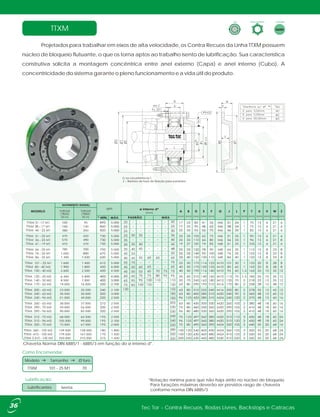

Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTXM possuem
núcleo de bloqueio flutuante, o que os torna aptos ao trabalho isento de lubrificação. Sua característica
construtiva solicita a montagem concêntrica entre anel externo (Capa) e anel interno (Cubo). A
concentricidade do sistema garante o pleno funcionamento e a vida útil do produto.
TTXM
Para furações máximas deverão ser previstos rasgo de chaveta
conforme norma DIN 6885/3
Como Encomendar:
TTXM 101 - 25 M1
70
Isenta
Lubrificação:
Lubrificantes
Z = Número de furos de fixação para parafusos
G na circunferência T.
36
Chaveta Norma DIN 6885/1 - 6885/3 em função do ø interno d*.
TORQUE
[N.m]
A0.1
TORQUE
[N.m]
A0.2
[mm]
[mm]
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
1.040 890
100 95
470 420
140 130
350
570 490
380
410 370
780 700
1.300 1.030
1.600
1.900
2.600
6.300
8.500
19.000
23.000
30.500
51.000
38.000
59.000
90.000
68.000
105.000
73.000
139.500
179.500
350.000
1.400
1.800
2.500
5.800
7.900
16.000
20.500
30.000
49.000
37.000
56.000
82.500
64.500
99.000
67.000
128.000
167.000
315.000 1.500
1.500
1.800
2.000
2.100
2.500
2.500
2.500
2.500
2.500
3.000
2.100
2.700
3.000
4.000
4.500
6.000
5.000
5.000
5.000
5.000
5.000
5.000
5.000
5.000
5.000
5.000
rpm

Como Encomendar:
TTXN 101
Modelo Tamanho
75
Ø furo
Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTXN possuem
núcleo de bloqueio flutuante, o que os torna aptos ao trabalho isento de lubrificação. Sua característica
construtiva solicita a montagem concêntrica entre anel externo (Capa) e anel interno (Cubo). A
concentricidade do sistema garante o pleno funcionamento e a vida útil do produto.
Tipo Forma Construtiva Lubrificação
ou
TTXN
Lubrificação:
Óleo ouLubrificantes Graxa
MODELO TORQUE
[N.m]
A0.1
TORQUE
[N.m]
A0.2
rpm ø interno d*
PADRÃO MÁXIMOMÍN. MÁX.
A
[mm]
B
[mm]
D
[mm]
F
[mm]
J
[mm]
K
[mm]
L
[mm]
2.050 2.000 70 75 25 62 149 H6 125 101 175 62
TTXN 140 - 50 M2 / 215 J6
TTXN 101 - 25 M1 / 149 H6
10.000
2.050
9.800
2.000
320
610
3.000
5.000
65
70
90
-
100
-
110
-
-
-
-
-
110
75
50
25
69
62
215 J6
149 H6
180
125
140
101
245
175
70
62

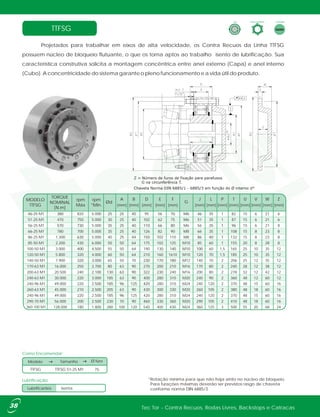

TTFSG
Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTFSG
Como Encomendar:
TTFSG TTFSG 51-25 M1
Modelo Tamanho
Lubrificação:
Lubrificantes
MODELO
TTFSG
TORQUE
NOMINAL
[N.m]
rpm
Máx
rpm
*Min.
46-25 M1
51-25 M1
56-25 M1
66-25 M1
86-25 M1
85-50 M1
100-50 M1
120-50 M1
140-50 M1
170-63 M1
200-63 M1
240-63 M1
240-96 M1
260-63 M1
240-96 M1
290-70 M1
360-100 M1
380
470
570
780
1.300
2.200
3.000
5.800
7.900
16.000
20.500
30.000
49.000
45.000
49.000
56.000
128.000
820
750
730
700
630
430
400
320
320
250
240
220
220
210
220
200
180
5.000
5.000
5.000
5.000
5.000
6.000
4.500
4.000
3.000
2.700
2.100
3.000
2.500
2.500
2.500
2.500
1.800
25
30
35
35
40
50
55
60
65
80
130
185
185
205
185
230
280
25
25
25
25
25
50
50
50
50
63
63
63
96
63
96
70
100
40
40
40
40
44
64
64
64
70
90
90
90
125
90
125
90
120
95
102
110
126
150
175
190
210
230
270
322
400
420
430
420
460
540
56
62
66
82
102
102
130
160
170
200
230
280
280
300
280
330
400
70
75
80
90
110
125
140
1610
180
210
240
310
310
330
310
360
430
M6
M6
M6
M8
M8
M10
M10
M10
M12
M16
M16
M20
M24
M20
M24
M20
M24
46
51
56
66
86
85
100
120
140
170
200
240
240
260
240
290
360
35
35
35
35
40
60
60
70
70
80
80
90
120
105
120
105
125
1
1
1
1
1
1
1,5
1,5
2
2
2
2
2
2
2
2
3
82
87
96
108
132
155
165
185
206
240
278
360
370
380
370
410
500
15
15
15
15
15
20
25
25
25
28
32
48
48
48
48
48
55
6
6
6
8
8
8
10
10
12
12
12
12
15
18
15
18
20
21
21
21
23
23
28
35
35
35
38
42
60
60
60
60
60
68
6
6
8
8
8
8
12
12
12
12
12
12
16
16
16
16
24
Ød
[mm] [mm] [mm] [mm] [mm] [mm][mm] [mm][mm][mm][mm][mm][mm]
A B D E F
G
J L P T U V W Z
Z = Número de furos de fixação para parafusos
Chaveta Norma DIN 6885/1 - 6885/3 em função do Ø interno d*
G na circunferência T.
Para furações máximas deverão ser previstos rasgo de chaveta
conforme norma DIN 6885/3Isenta
75
Ø furo

Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da Linha TTHVS possuem
dois rolamentos laterais blindados, núcleo de bloqueio flutuante e tampa com pino de indexação que
permite a fixação do Contra Recuo ao sistema motriz. A tecnologia do núcleo de bloqueio permite que o
sistema trabalhe isento de lubrificação, exigindo apenas cuidados de limpeza durante a manutenção
preventiva destes equipamentos.

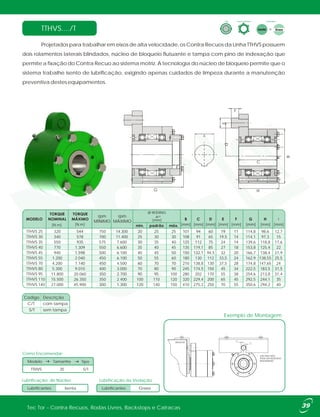

TTHVS..../T
Exemplo de Montagem
Como Encomendar:
TTHVS 35
Modelo Tamanho Tipo
S/T
Forma ConstrutivaTipo
Isenta Graxa
Lubrificação: do Núcleo Lubrificação da Vedação
Lubrificantes Lubrificantes
H
B
D
E
C
F
G
I
[mm]
[mm]
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
14.300
11.400
7.600
6.600
6.100
6.100
4.500
3.000
2.700
2.400
1.300
20
25
30
35
40
50
60
70
90
100
120
25
30
35
40
45
55
70
80
95
110
140
25
30
40
45
50
60
70
90
100
120
150
101
108
125
135
150
180
210
245
280
320
410
94
91
112
119,1
132,1
130
138,8
174,5
202
229,4
275,2
60
65
75
85
94,5
112
130
150
170
200
250
19
19,5
24
27
32
33,5
37,5
45
55
65
70
11
14
14
18
20
24
28
34
38
45
55
114,8
114,1
139,6
153,8
166,7
162,9
174,8
222,5
254,6
292,5
350,6
98,6
97,3
118,8
125,4
138,4
138,55
147,65
183,5
213,8
244,1
294,2
12,7
15
17,6
22
21,9
25,5
24
31,5
31,4
35
40
750
700
575
550
500
450
450
400
350
350
300
TTHVS 25
TTHVS 30
TTHVS 35
TTHVS 40
TTHVS 45
TTHVS 55
TTHVS 70
TTHVS 80
TTHVS 95
TTHVS 110
TTHVS 140
ø INTERNO
A
I
H7
320
340
550
770
940
1.200
4.200
5.300
11.800
15.500
27.000
544
578
935
1.309
1.598
2.040
7.140
9.010
20.060
26.350
45.900
Lubrificação
Código Descrição
C/T com tampa
S/T sem tampa
[N.m] [N.m]
REDUTOR
ESTE PINO NÃO
PODE SER MONTADO
RIGIDAMENTE
rpm
MÍNIMO
rpm
MÁXIMO
e

Projetados para trabalhar em eixos de alta velocidade, os Contra Recuos da linha TTLK possuem
dois rolamentos laterais blindados, núcleo de bloqueio flutuante e tampa provida de sistema de
vedação com labirintos de graxa, o que possibilita sua aplicação em ambientes com alto grau de
contaminação. A tecnologia de seu núcleo de bloqueio permite seu trabalho isento de lubrificação.
Atenção: Ao encomendar este Contra Recuo, o usuário deverá informar as cotas X, Y e Z destacadas no desenho acima.
TTLK
Exemplo de Montagem
Como Encomendar:
TTLK 10
40
[mm][mm][mm]
[mm] [mm] [mm] [mm] [mm]
5.300
1.700
9.010 7.500
2.890
1.310
7.500
6.500
40
Isenta Graxa
[N.m] [N.m]
rpm*
MÍNIMO
rpm*
MÁXIMO
e

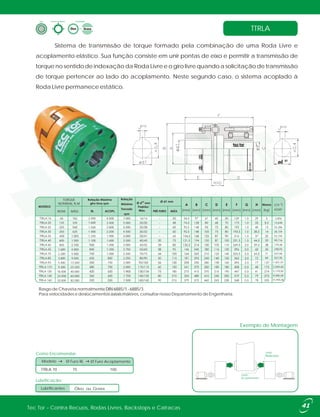

Sistema de transmissão de torque formado pela combinação de uma Roda Livre e
acoplamento elástico. Sua função consiste em unir pontas de eixo e permitir a transmissão de
torque no sentido de indexação da Roda Livre e o giro livre quando a solicitação de transmissão
de torque pertencer ao lado do acoplamento. Neste segundo caso, o sistema acoplado à
Roda Livre permanece estático.
Rasgo de Chaveta normalmente DIN 6885/1 - 6885/3.
Para velocidades e deslocamentos axiais maiores, consultar nosso Departamento de Engenharia.
TTRLA
Exemplo de Montagem
Graxa
Como Encomendar:
Modelo Ø Furo RL
TTRLA 70
Ø Furo Acoplamento
75 100
ou
Lado
Roda Livre
Lado
Acoplamento
Lubrificação:
Óleo ouLubrificantes
ød H7
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
2.500
1.600
1.500
1.400
1.250
1.100
1.000
1.200
1.400
1.600
1.900
2.200
2.600
3.400
4.500
1.500
1.700
1.900
2.000
2.000
2.250
2.500
3.750
3.000
3.500
4.000
4.500
4.500
5.000
7.00065
135
225
250
400
600
850
1.600
2.200
3.800
5.400
9.300
16.000
24.000
33.000
162
335
560
625
1.000
1.500
2.100
4.000
5.500
9.500
13.500
23.250
40.000
60.000
82.000
3,856
13,648
25,386
26,724
53,194
99,716
179,48
298,93
527,06
927,95
1.651,07
2.694,60
5.119,00
9.485,00
15.945,00
J(10 )-3
KGM²
TORQUE
NOMINAL N.M
NOM. MÁX. [kg]

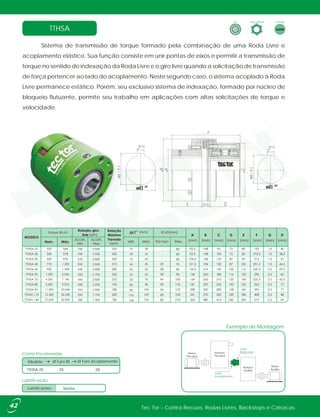

Sistema de transmissão de torque formado pela combinação de uma Roda Livre e
acoplamento elástico. Sua função consiste em unir pontas de eixos e permitir a transmissão de
torque no sentido de indexação da Roda Livre e o giro livre quando a solicitação de transmissão
de força pertencer ao lado do acoplamento. Neste segundo caso, o sistema acoplado à Roda
Livre permanece estático. Porém, seu exclusivo sistema de indexação, formado por núcleo de
bloqueio flutuante, permite seu trabalho em aplicações com altas solicitações de torque e
velocidade.
Isenta
Exemplo de Montagem
Como Encomendar:
Modelo Ø Furo RL
TTHSA 25
Ø Furo Acoplamento
25 28
Lado
Roda Livre
Lado
Acoplamento
Redutor
Principal
Redutor
Auxiliar
Motor
Auxiliar
Motor
Principal
Lubrificação:
Lubrificantes
TTHSA
42
ød1 H7 ød1 H7
ød
ød
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
ødH7
Ø d1[mm]
Pré-furo Máx.
-
-
-
20
28
38
44
50
56
60
80
[rpm]
[rpm]
[mm]
ACOPL.
Min.
ACOPL.
Max.
750
700
575
550
500
450
450
400
350
350
300
Torque [N.m]
MÍN. MÁX.
25
30
35
40
45
55
70
80
95
110
140
28
34
42
45
52
63
75
90
105
120
150
60
60
65
75
85
95
105
115
125
150
210
4.500
4.500
4.000
3.500
3.000
2.750
2.500
2.250
2.000
1.750
1.400

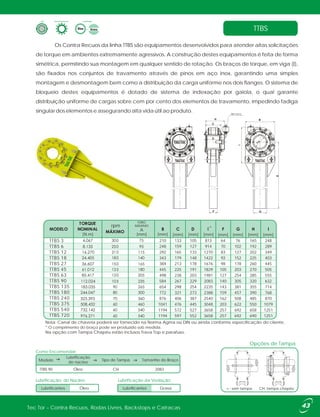

Os Contra Recuos da linha TTBS são equipamentos desenvolvidos para atender altas solicitações
de torque em ambientes extremamente agressivos. A construção destes equipamentos é feita de forma
simétrica, permitindo sua montagem em qualquer sentido de rotação. Os braços de torque, em viga (I),
são fixados nos conjuntos de travamento através de pinos em aço inox, garantindo uma simples
montagem e desmontagem bem como a distribuição da carga uniforme nos dois flanges. O sistema de
bloqueio destes equipamentos é dotado de sistema de indexação por gaiola, o qual garante
distribuição uniforme de cargas sobre cem por cento dos elementos de travamento, impedindo fadiga
singular dos elementos e assegurando alta vida útil ao produto.
Nota: Canal de chaveta poderá ser fornecido na Norma Agma ou DIN ou ainda conforme especificação do cliente.
* O comprimento do braço pode ser produzido sob medida.
Na opção com Tampa Chapéu estão inclusos Trava Top e parafuso.
: sem tampa CH: tampa chapéu
Opções de Tampa
TTBS
43
Óleo Graxa
e
Como Encomendar:
TTBS 90 CH 2083
Modelo Tipo de Tampa Tamanho do Braço
F
D
C
H
Ø
A
B
I
E
G
TTBS 3
TTBS 6
TTBS 12
TTBS 18
TTBS 27
TTBS 45
TTBS 63
TTBS 90
TTBS 135
TTBS 180
TTBS 240
TTBS 375
TTBS 540
TTBS 720
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm][N.m]
rpm *
210
248
292
343
384
445
498
584
654
772
876
1041
1194
1194
133
159
165
179
213
225
238
267
298
321
406
476
572
597
105
127
133
148
178
191
203
229
254
273
387
445
527
552
813
914
1270
1422
1676
1829
1981
2083
2235
2388
2540
3048
3658
3658
64
70
83
92
98
105
127
140
143
159
162
203
257
257
76
102
127
152
178
203
254
305
381
457
508
622
692
692
165
192
202
225
260
270
285
320
355
390
485
550
658
690
248
289
349
403
445
505
555
632
714
768
870
1079
1251
1251
E
FURO
MÁXIMO
A
[mm]
DIN 332/2
Óleo
Lubrificação
do núcleo

F
C
D
H
ØA
B
I
E
G
®

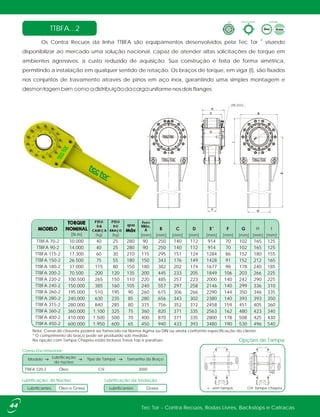

Os Contra Recuos da linha TTBFA são equipamentos desenvolvidos pela Tec Tor visando
disponibilizar ao mercado uma solução nacional, capaz de atender altas solicitações de torque em
ambientes agressivos, a custo reduzido de aquisição. Sua construção é feita de forma simétrica,
permitindo a instalação em qualquer sentido de rotação. Os braços de torque, em viga (I), são fixados
nos conjuntos de travamento através de pinos em aço inox, garantindo uma simples montagem e
desmontagem bem como a distribuição da carga uniforme nos dois flanges.
Como Encomendar:
Nota: Canal de chaveta poderá ser fornecido na Norma Agma ou DIN ou ainda conforme especificação do cliente.
* O comprimento do braço pode ser produzido sob medida.
Na opção com Tampa Chapéu estão inclusos Trava Top e parafuso. Opções de Tampa
TTBFA 220-2 Óleo CH 2000
Modelo Lubrificação
do núcleo
Tipo de Tampa Tamanho do Braço
TTBFA...2
Óleo e Graxa
Lubrificação: do Núcleo
Lubrificantes Graxa
Lubrificação da Vedação
Lubrificantes
e
10.000
14.000
17.300
26.500
37.000
70.500
100.500
150.000
195.000
240.000
280.000
360.000
410.000
600.000
40
40
60
75
115
200
265
385
510
630
840
1.100
1.500
1.950
25
25
30
55
80
120
150
160
195
235
285
325
500
600
280
280
210
180
150
135
110
105
90
85
80
75
70
65
90
90
115
150
180
200
220
240
260
280
315
360
400
450
250
250
295
343
382
445
485
557
615
656
756
820
870
940
140
140
151
176
202
233
257
297
306
343
352
371
371
433
112
112
124
149
174
205
223
258
266
302
312
335
335
393
914
914
1284
1428
1677
1849
2000
2146
2290
2380
2458
2563
2800
3480
70
70
86
91
98
106
140
140
144
140
159
162
178
190
102
102
152
152
178
203
242
299
350
393
451
480
508
530
165
165
180
212
240
266
290
336
346
393
405
423
425
496
125
125
155
165
185
225
225
310
335
350
360
340
430
540
[mm][mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
TTBFA 70-2
TTBFA 90-2
TTBFA 115-2
TTBFA 150-2
TTBFA 180-2
TTBFA 200-2
TTBFA 220-2
TTBFA 240-2
TTBFA 260-2
TTBFA 280-2
TTBFA 315-2
TTBFA 360-2
TTBFA 400-2
TTBFA 450-2
PESO
DA
CABEÇA
[kg]
PESO
DO
BRAÇO
[kg]
Furo
Máx.
A H I
[N.m]
rpm
*
: sem tampa CH: tampa chapéu
DIN 332/2

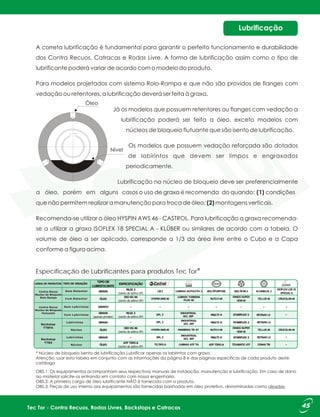

Especificação de Lubrificantes para produtos Tec Tor
, denominadas como oleadas.

Contra Recuos - Backstop - Rodas Livres - Catracas
Freios Industriais - Limitadores De Torque
Granpos De Ancoragem - Inversores de Frequência
Tambores Auto AcionadoS - Eixos Compensadores
Embreagens Industriais - Auto Alinhadores
CatálogoTecTor-201408-Rev.06-cód.95-061

Contra Recuos - Backstop - Tec Tor

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Contra Recuos - Backstop - Tec Tor

Mais de Tec Tor Industria e Equipamentos

Contra Recuos - Backstop - Tec Tor
