1. Treinamento: Embreagens
TTEMB / TTREC

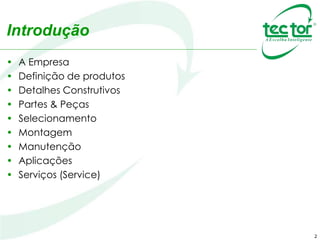

2. Introdução
• A Empresa
• Definição de produtos
• Detalhes Construtivos
• Partes & Peças
• Selecionamento
• Montagem
• Manutenção
• Aplicações
• Serviços (Service)
2

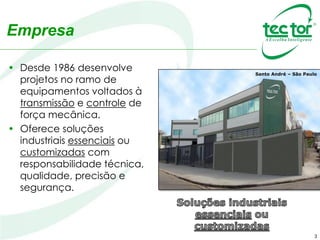

3. Empresa
• Desde 1986 desenvolve
projetos no ramo de
equipamentos voltados à
transmissão e controle de
força mecânica.
• Oferece soluções
industriais essenciais ou
customizadas com
responsabilidade técnica,
qualidade, precisão e
segurança.
3
Santo André – São Paulo

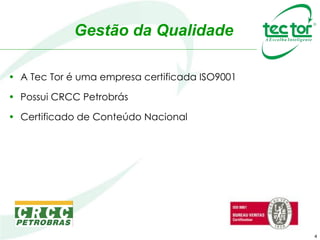

4. • A Tec Tor é uma empresa certificada ISO9001
• Possui CRCC Petrobrás
• Certificado de Conteúdo Nacional
4
Gestão da Qualidade

5. Ramos de Atividade
• Mineração
• Siderurgia
• Cimento
• Papel e Celulose
• Sucro-Alcooleiro
• Alimentos
• Indústrias de Máquinas
• Óleo e Gás
• Naval e Offshore
• Eólico
5

6. 6
Alguns Clientes

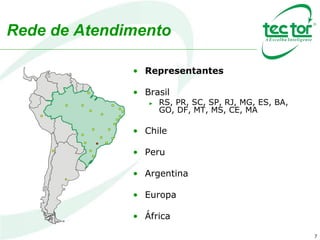

7. Rede de Atendimento
• Representantes
• Brasil
► RS, PR, SC, SP, RJ, MG, ES, BA,
GO, DF, MT, MS, CE, MA
• Chile
• Peru
• Argentina
• Europa
• África
7

8. Tec Tor – World Wide
Estados Unidos
Denver e Minneapolis
Canada
Toronto
Chile
La Serena
e Santiago
Australia
Geelong Perth
e Brisbane
China
Shanghai
India
Cennai
Africa do Sul
Johannesburg
Republica Checa
Prague
Espanha
Soria
Dinamarca
Vejstrup
Alemanha
Bünde e Kerpen
Brasil
São Paulo
Tec Tor
8

9. 9
• Catracas / Rodas Livres
• Contra Recuos / Backstops
• Freios Industriais a Disco / Tambor
• Grampos de Ancoragem
• Eixos “Compensadores” Industriais (ECI)
• Embreagens Industriais
• Tambores Auto acionadoS (TAS)
• Auto Alinhador de Correias
• Limitadores de torque mecânicos com reset manual ou automático
• Limitadores de torque pneumáticos com reset automático
Linha de Produtos

10. 10

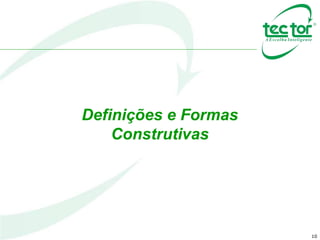

Definições e Formas
Construtivas

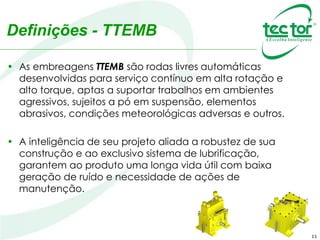

11. 11
Definições - TTEMB
• As embreagens TTEMB são rodas livres automáticas
desenvolvidas para serviço contínuo em alta rotação e
alto torque, aptas a suportar trabalhos em ambientes
agressivos, sujeitos a pó em suspensão, elementos
abrasivos, condições meteorológicas adversas e outros.
• A inteligência de seu projeto aliada a robustez de sua
construção e ao exclusivo sistema de lubrificação,
garantem ao produto uma longa vida útil com baixa
geração de ruído e necessidade de ações de
manutenção.

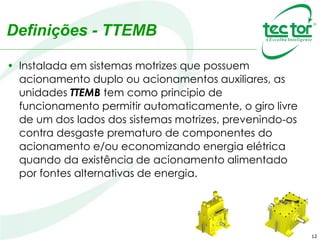

12. 12
Definições - TTEMB
• Instalada em sistemas motrizes que possuem
acionamento duplo ou acionamentos auxiliares, as
unidades TTEMB tem como principio de
funcionamento permitir automaticamente, o giro livre
de um dos lados dos sistemas motrizes, prevenindo-os
contra desgaste prematuro de componentes do
acionamento e/ou economizando energia elétrica
quando da existência de acionamento alimentado
por fontes alternativas de energia.

13. 13

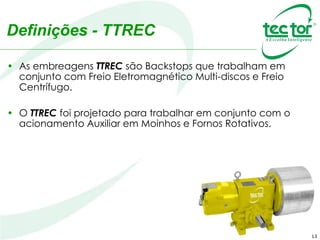

Definições - TTREC
• As embreagens TTREC são Backstops que trabalham em
conjunto com Freio Eletromagnético Multi-discos e Freio
Centrífugo.
• O TTREC foi projetado para trabalhar em conjunto com o
acionamento Auxiliar em Moinhos e Fornos Rotativos.

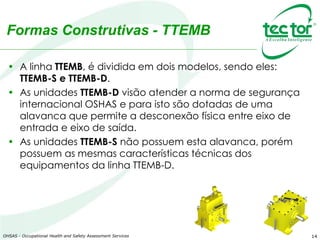

14. 14
Formas Construtivas - TTEMB
• A linha TTEMB, é dividida em dois modelos, sendo eles:
TTEMB-S e TTEMB-D.
• As unidades TTEMB-D visão atender a norma de segurança
internacional OSHAS e para isto são dotadas de uma
alavanca que permite a desconexão física entre eixo de
entrada e eixo de saída.
• As unidades TTEMB-S não possuem esta alavanca, porém
possuem as mesmas características técnicas dos
equipamentos da linha TTEMB-D.
OHSAS - Occupational Health and Safety Assessment Services

15. 15
TTEMB - S

16. 16

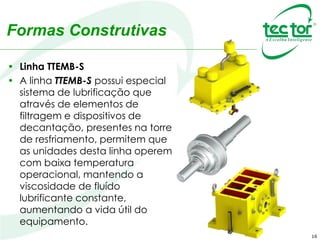

Formas Construtivas
• Linha TTEMB-S
• A linha TTEMB-S possui especial
sistema de lubrificação que
através de elementos de
filtragem e dispositivos de
decantação, presentes na torre
de resfriamento, permitem que
as unidades desta linha operem
com baixa temperatura
operacional, mantendo a
viscosidade de fluído
lubrificante constante,
aumentando a vida útil do
equipamento.

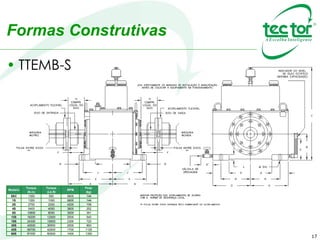

17. 17
Formas Construtivas
• TTEMB-S
Modelo
Torque
(N.m)
Torque
(Lb.ft)
RPM
Peso
(kg)
5SC 1350 500 5600 144
1S 1350 1000 5600 144
2S 2700 2000 4200 198
4S 5400 4000 3600 252
8S 10800 8000 3000 351
12S 16200 12000 2500 540
18S 24300 18000 2300 720
30S 40500 30000 2000 900
42S 56700 42000 1700 1125
60S 81000 60000 1400 1350

18. 18

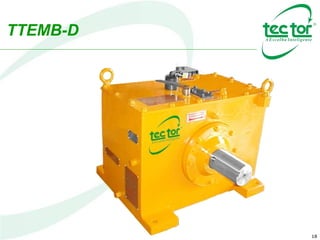

TTEMB-D

19. 19
Formas Construtivas
• Linha TTEMB-D
• A linha TTEMB-D tem como
característica permitir através da
alavanca de Conexão /
Desconexão, desconectar
mecanicamente o acionamento
auxiliar do principal, garantindo
maior segurança quando da
necessidade de manutenção dos
sistemas principal ou auxiliar,
atendendo integralmente aos
requisitos da norma OHSAS 18000
e suas aplicações.

20. Posição Conectada

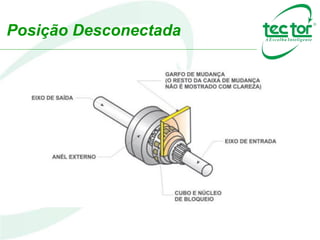

21. Posição Desconectada

22. 22
Lembre-se
• A alavanca de Conexão/Desconexão
deve ser utilizada SOMENTE em serviços
de manutenção, NÃO devendo ser
utilizada como sistema “ON / OFF” do
equipamento, uma vez que este é
totalmente automático.

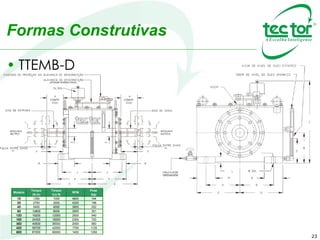

23. 23
Formas Construtivas
• TTEMB-D
Modelo
Torque
(N.m)
Torque
(Lb.ft)
RPM
Peso
(kg)
1D 1350 1000 5600 144
2D 2700 2000 4200 198
4D 5400 4000 3600 252
8D 10800 8000 3000 351
12D 16200 12000 2500 540
18D 24300 18000 2300 720
30D 40500 30000 2000 900
42D 56700 42000 1700 1125
60D 81000 60000 1400 1350

24. 24

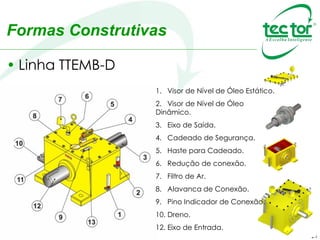

Formas Construtivas
• Linha TTEMB-D
1. Visor de Nível de Óleo Estático.
2. Visor de Nível de Óleo
Dinâmico.
3. Eixo de Saída.
4. Cadeado de Segurança.
5. Haste para Cadeado.
6. Redução de conexão.
7. Filtro de Ar.
8. Alavanca de Conexão.
9. Pino Indicador de Conexão.
10. Dreno.
12. Eixo de Entrada.

25. 25

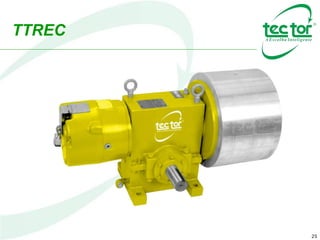

TTREC

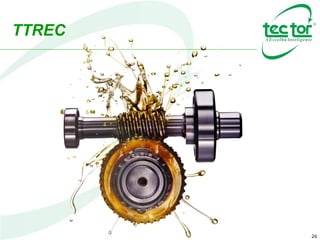

26. 26
TTREC

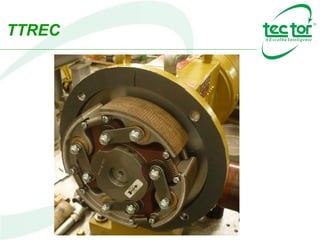

27. TTREC

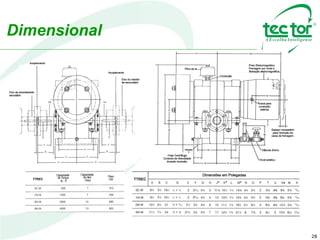

28. 28
Dimensional
TTREC
Capacidade
de Torque
lb - ft
Capacidade
de óleo
Pints
Peso
Lbs.TTREC

29. 29

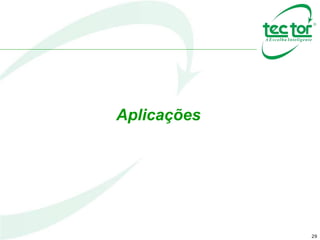

Aplicações

30. 30

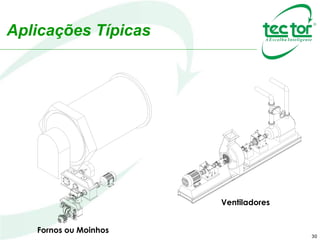

Aplicações Típicas
Fornos ou Moinhos
Ventiladores

31. 31

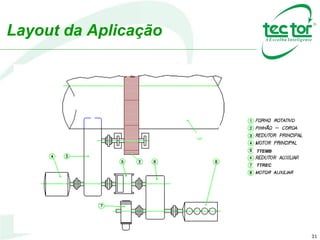

Layout da Aplicação
TTEMB
TTEMB
TTREC

32. 32
Layout da Aplicação
TTEMB
TTREC
Alternativa A
Alternativa B

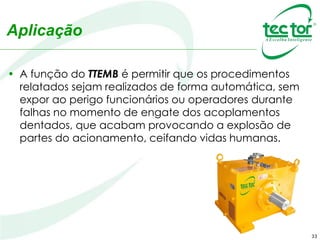

33. 33
Aplicação
• A função do TTEMB é permitir que os procedimentos
relatados sejam realizados de forma automática, sem
expor ao perigo funcionários ou operadores durante
falhas no momento de engate dos acoplamentos
dentados, que acabam provocando a explosão de
partes do acionamento, ceifando vidas humanas.

34. 34
Aplicação
• A função do TTREC é garantir que não ocorra a reversão
descontrolada do Moinho ou Forno quando faltar energia
elétrica ou durante uma parada programada.
• A reversão do Moinho ou Forno só ocorrerá quando o
TTREC receber um sinal do Painel Central, proveniente de
fonte alternativa de energia, ou tiver sua chave manual
de desbloqueio acionada.

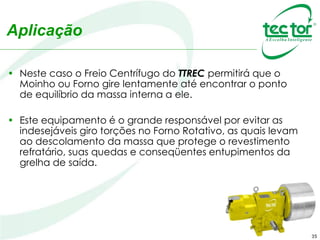

35. 35
Aplicação
• Neste caso o Freio Centrífugo do TTREC permitirá que o
Moinho ou Forno gire lentamente até encontrar o ponto
de equilíbrio da massa interna a ele.
• Este equipamento é o grande responsável por evitar as
indesejáveis giro torções no Forno Rotativo, as quais levam
ao descolamento da massa que protege o revestimento
refratário, suas quedas e conseqüentes entupimentos da
grelha de saída.

36. 36

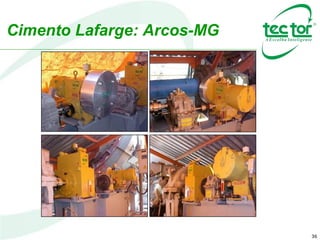

Cimento Lafarge: Arcos-MG

37. 37
Selecionamento

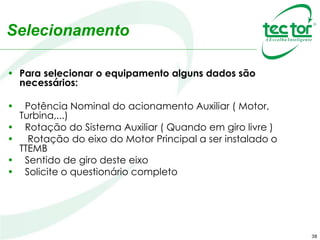

38. 38
Selecionamento
• Para selecionar o equipamento alguns dados são
necessários:
• Potência Nominal do acionamento Auxiliar ( Motor,
Turbina,...)
• Rotação do Sistema Auxiliar ( Quando em giro livre )
• Rotação do eixo do Motor Principal a ser instalado o
TTEMB
• Sentido de giro deste eixo
• Solicite o questionário completo

39. 39

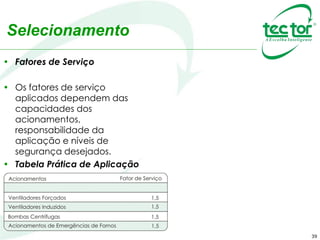

Selecionamento
• Fatores de Serviço
• Os fatores de serviço
aplicados dependem das
capacidades dos
acionamentos,
responsabilidade da
aplicação e níveis de
segurança desejados.
• Tabela Prática de Aplicação

40. 40

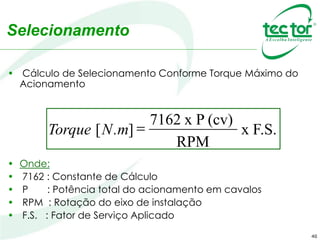

Selecionamento
• Cálculo de Selecionamento Conforme Torque Máximo do
Acionamento
• Onde:
• 7162 : Constante de Cálculo
• P : Potência total do acionamento em cavalos
• RPM : Rotação do eixo de instalação
• F.S. : Fator de Serviço Aplicado
Torque [N.m] =
7162 x P (cv)
x F.S.
RPM

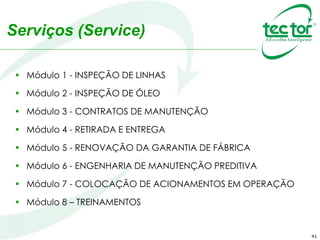

41. Serviços (Service)
• Módulo 1 - INSPEÇÃO DE LINHAS
• Módulo 2 - INSPEÇÃO DE ÓLEO
• Módulo 3 - CONTRATOS DE MANUTENÇÃO
• Módulo 4 - RETIRADA E ENTREGA
• Módulo 5 - RENOVAÇÃO DA GARANTIA DE FÁBRICA
• Módulo 6 - ENGENHARIA DE MANUTENÇÃO PREDITIVA
• Módulo 7 - COLOCAÇÃO DE ACIONAMENTOS EM OPERAÇÃO
• Módulo 8 – TREINAMENTOS
41

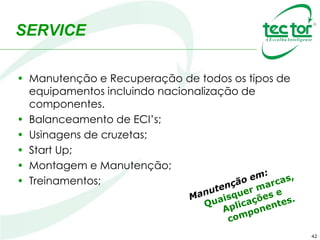

42. SERVICE
• Manutenção e Recuperação de todos os tipos de
equipamentos incluindo nacionalização de
componentes.
• Balanceamento de ECI’s;
• Usinagens de cruzetas;
• Start Up;
• Montagem e Manutenção;
• Treinamentos;
42

43. 43
Reformas
ANTES
DEPOIS

44. 44
Colocamos nossa equipe a sua disposição.
Tel.: (11) 4428-2888
Fax.:(11) 4421-9338
www.tector.com.br
vendas@tector.com.br
Atualização:08/2014
