A Tec Tor, empresa brasileira com certificação ISO 9001, fornece soluções industriais personalizadas no setor de transmissão e controle de força mecânica desde 1986. Seus produtos, como os sistemas E-FAS e Levelok, são projetados para aumentar a segurança e a eficiência em ambientes como mineração e transporte, absorvendo impactos e evitando danos a equipamentos. A empresa também opera globalmente, atendendo a mercados na América do Sul, América do Norte, Europa, e África.

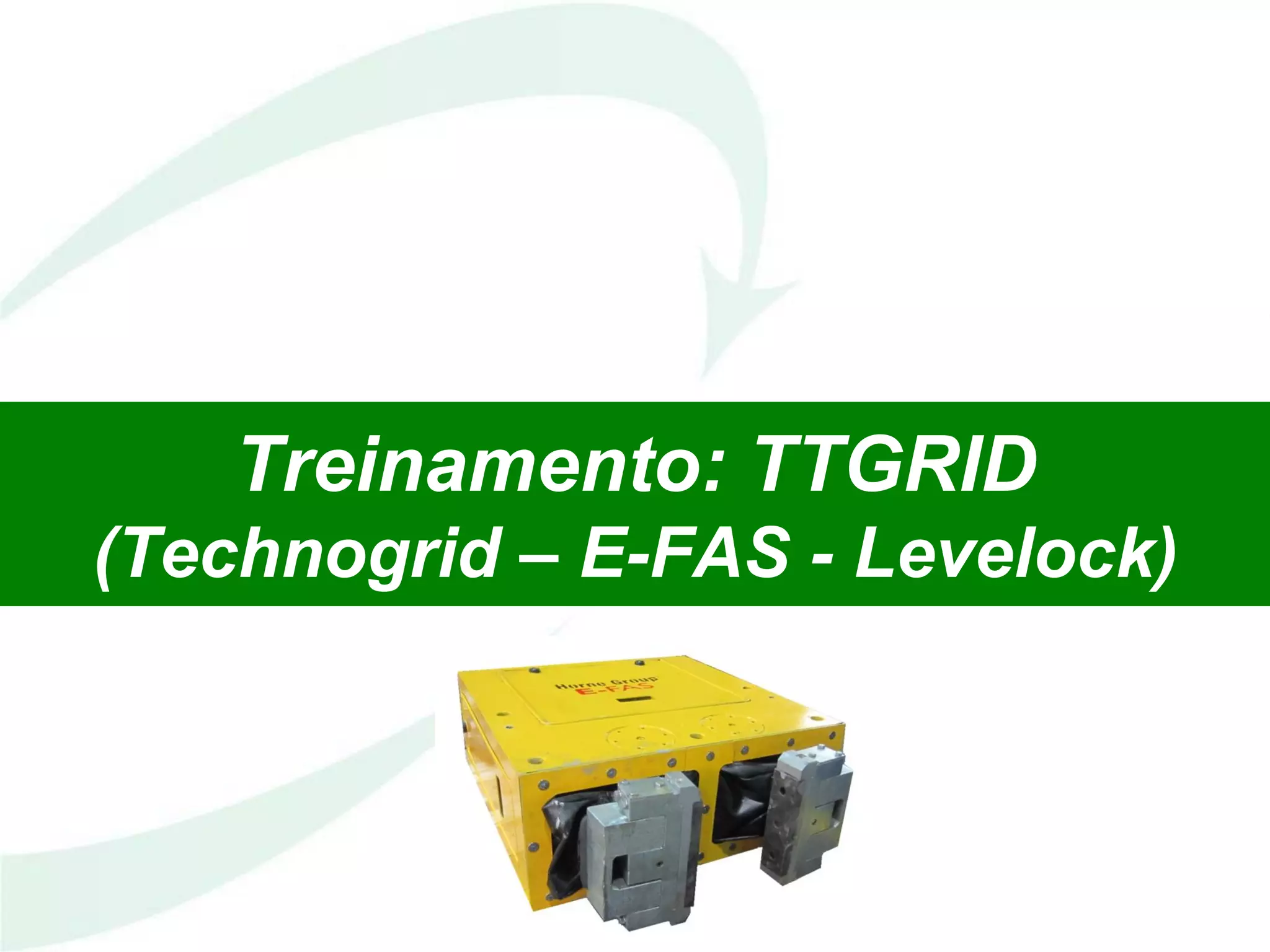

1. Treinamento: TTGRID
(Technogrid – E-FAS - Levelock)

2. Empresa
• Desde 1986 desenvolve
projetos no ramo de
equipamentos voltados à
transmissão e controle de
força mecânica.
• Oferece soluções industriais
essenciais ou customizadas
com responsabilidade
técnica, qualidade, precisão e
segurança.
2

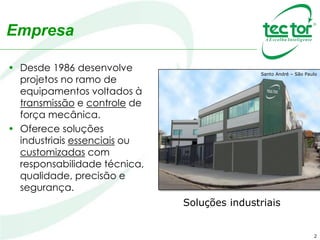

Santo André – São Paulo
soluções industriais
essenciais ou
customizadas

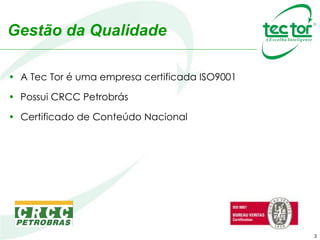

3. • A Tec Tor é uma empresa certificada ISO9001
• Possui CRCC Petrobrás
• Certificado de Conteúdo Nacional
3
Gestão da Qualidade

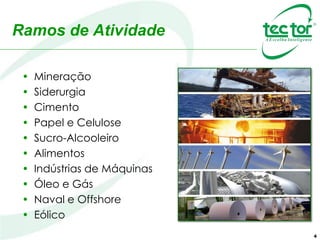

4. Ramos de Atividade
• Mineração
• Siderurgia
• Cimento
• Papel e Celulose
• Sucro-Alcooleiro
• Alimentos
• Indústrias de Máquinas
• Óleo e Gás
• Naval e Offshore
4

5. 5
Alguns Clientes

6. Rede de Atendimento
• Representantes
• Brasil
► RS, PR, SC, SP, RJ, MG, ES, BA,
GO, DF, MT, MS, CE, MA
• Chile
• Peru
• Argentina
• Europa
• África
6

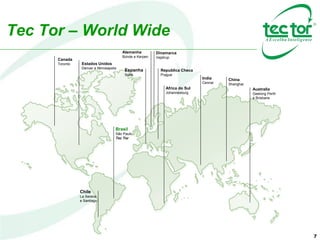

7. Tec Tor – World Wide
Estados Unidos
Denver e Minneapolis
Canada
Toronto
Chile
La Serena
e Santiago
Australia
Geelong Perth
e Brisbane
China
Shanghai
India
Cennai
Africa do Sul
Johannesburg
Republica Checa
Prague
Espanha
Soria
Dinamarca
Vejstrup
Alemanha
Bünde e Kerpen
Brasil
São Paulo
Tec Tor
7

8. 8
HORNE GROUP
• PARCEIRA INTERNACIONAL TEC TOR
• Fundada em 1981
• Instalação em Johannesburg
África do Sul – Engenharia, Testes
e Desenvolvimentos – Vendas.
• Em 2007 – Fábrica em Ontário / Canadá – Produção
e Vendas para o mercado das Américas

9. 9
Produtos – Horne
(Elevadores de Mina Subterrânea
Transporte de Cargas e Pessoas)
LEVELOK Making rope-stretch safe
E-FAS Making rope-failure safe
Absorção de Impactos -
TECHNOGRID

10. 10

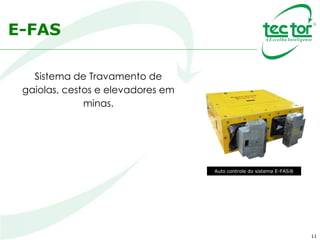

E-FAS
Sistema de Travamento de
gaiolas, cestos e elevadores em
minas.
Auto controle do sistema E-FAS®

11. Conceito
• Desaceleração Segura para guias de aço ou de madeira;
• Desaceleração Segura mesmo com pouca carga no elevador;
• E-FAS minimiza incidentes de acionamento acidental;
• Sistema modular. Cada pinça é um sistema de E-FAS totalmente
funcional;
• Fácil instalação e ajuste no elevador;
• Opções variadas disponíveis para adequar o sistema de acordo com as
exigências específicas do usuário final.
11

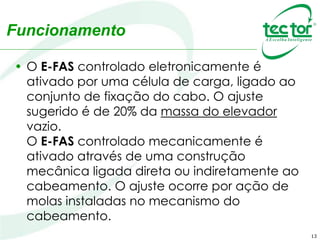

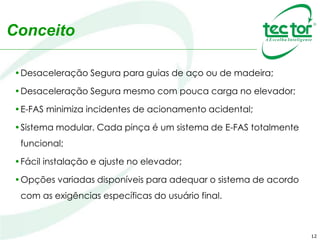

12. Funcionamento
• O E-FAS controlado eletronicamente é ativado por
uma célula de carga, ligado ao conjunto de fixação
do cabo. O ajuste sugerido é de 20% da massa do
elevador vazio.
O E-FAS controlado mecanicamente é ativado
através de uma construção mecânica ligada direta
ou indiretamente ao cabeamento. O ajuste ocorre
por ação de molas instaladas no mecanismo do
cabeamento.
12

13. LEVELOCK
• O sistema levelok é composto por uma fonte de
alimentação e grampos que sustentam o elevador e
caçambas de forma estável durante o transporte de
cargas.
13

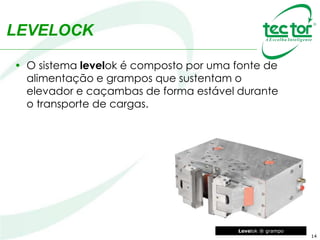

Levelok ® grampo

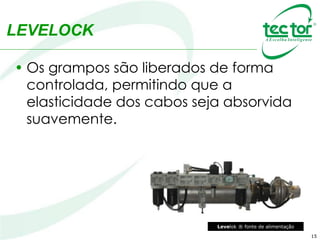

14. LEVELOCK
• Os grampos são liberados de forma
controlada, permitindo que a elasticidade
dos cabos seja absorvida suavemente.
14
Levelok ® fonte de alimentação

15. Vantagens
•Não há vazamento de material durante a
carga;
•Aumenta vida útil dos cabos;
•Poupa tempo, pois torna desnecessário o
reajuste de posição da gaiola durante a
carga de material ou operários;
•Segurança no transporte de operários e
materiais durante a carga e descarga da
gaiola.
15

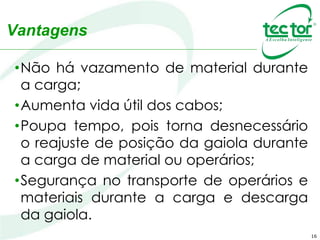

16. • O Technogrid é um dispositivo para
absorção de energia cinética ou energia
potencial.
Energia Cinética Energia Potencial
16
Technogrid
.

17. 17

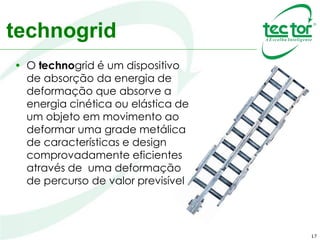

• É composto por uma série de barras de aço
conectadas em forma de malha. Em caso de
impacto as barras de aço se afastam, absorvendo
a energia através de encruamento.
Technogrid

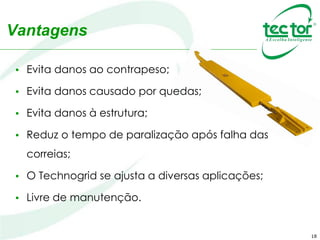

18. Vantagens
• Evita danos ao contrapeso;
• Evita danos causado por quedas;
• Evita danos à estrutura;
• Reduz o tempo de paralização após falha das correias;
• O Technogrid se ajusta a diversas aplicações;
• Livre de manutenção.
18

19. 19
Technogrid

20. Technogrid
20

21. 21
Technogrid

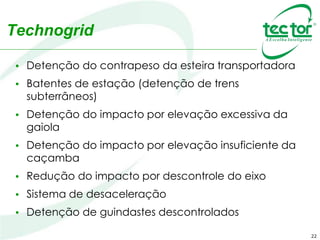

22. 22
Technopost
Station Stoppers

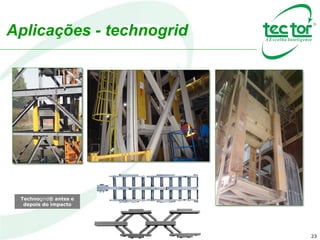

23. Descarregador de
navios
23

24. 24
Technopost
Station Stoppers

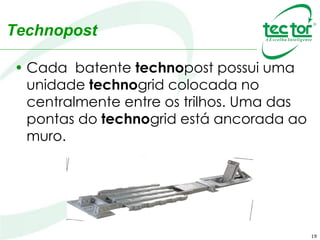

25. Technopost
• Cada batente technopost possui uma
unidade technogrid colocada no
centralmente entre os trilhos. Uma das
pontas do technogrid está ancorada ao
muro.
25

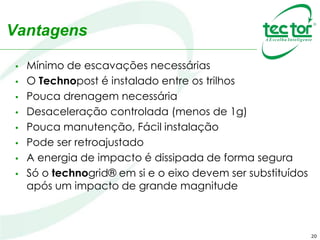

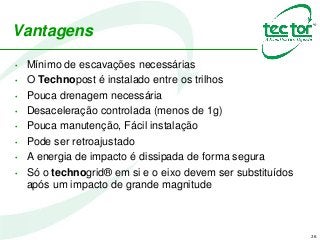

26. Vantagens
• Mínimo de escavações necessárias
• O Technopost é instalado entre os trilhos
• Pouca drenagem necessária
• Desaceleração controlada (menos de 1g)
• Pouca manutenção, Fácil instalação
• Pode ser retroajustado
• A energia de impacto é dissipada de forma segura
• Só o technogrid® em si e o eixo devem ser substituídos
após um impacto de grande magnitude
26

27. Technogrid
27

28. Technogrid
28

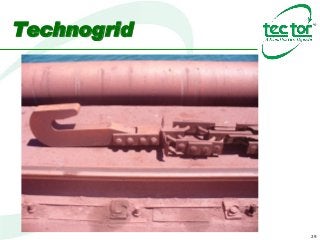

29. Technogrid
29

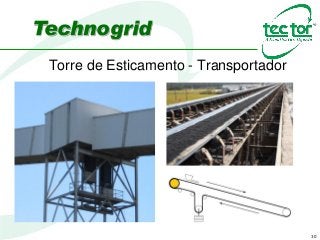

30. Torre de Esticamento - Transportador
30

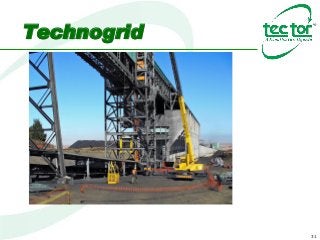

Technogrid

31. 31

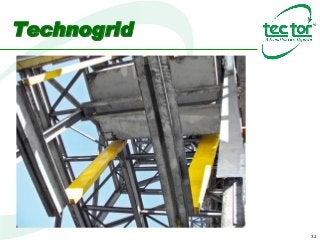

Technogrid

32. 32
Technogrid

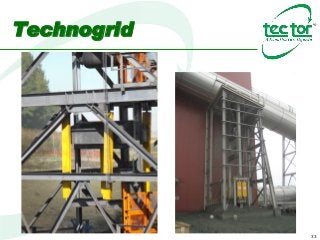

33. 33
Technogrid

34. Aplicações - technogrid
34
Technogrid® antes e
depois do impacto

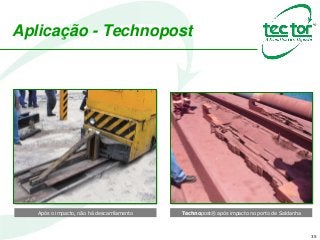

35. Aplicação - Technopost
35
Após o impacto, não há descarrilamento Technopost® após impacto no porto de Saldanha

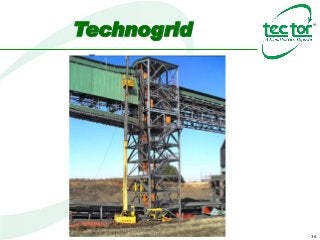

36. 36
Technogrid

37. 37

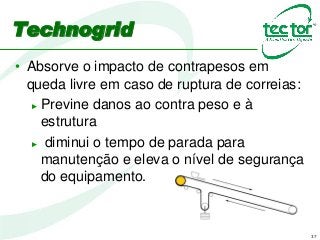

Technogrid
• Absorve o impacto de contrapesos em
queda livre em caso de ruptura de correias:
► Previne danos ao contra peso e à
estrutura
► diminui o tempo de parada para
manutenção e eleva o nível de segurança
do equipamento.

38. 38

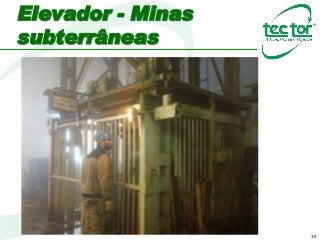

Elevador - Minas
subterrâneas

39. 39

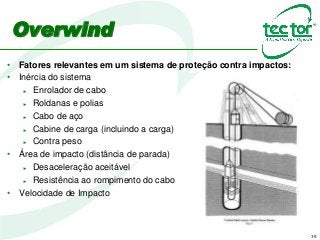

Overwind
• Fatores relevantes em um sistema de proteção contra impactos:
• Inércia do sistema
► Enrolador de cabo
► Roldanas e polias
► Cabo de aço
► Cabine de carga (incluindo a carga)
► Contra peso
• Área de impacto (distância de parada)
► Desaceleração aceitável
► Resistência ao rompimento do cabo
• Velocidade de Impacto

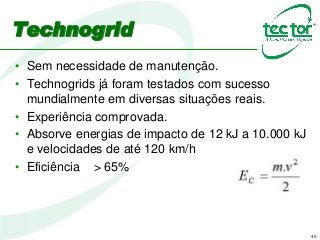

40. 40
• Sem necessidade de manutenção.
• Technogrids já foram testados com sucesso
mundialmente em diversas situações reais.
• Experiência comprovada.
• Absorve energias de impacto de 12 kJ a 10.000 kJ
e velocidades de até 120 km/h
• Eficiência > 65%
Technogrid

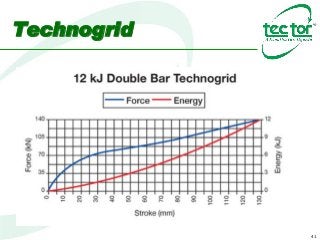

41. 41
Technogrid

42. 42
Technogrid

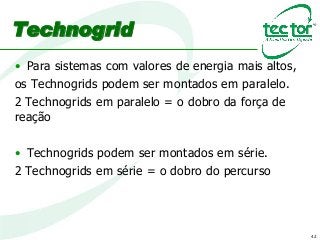

• Para sistemas com valores de energia mais altos,
os Technogrids podem ser montados em paralelo.
2 Technogrids em paralelo = o dobro da força de
reação
• Technogrids podem ser montados em série.
2 Technogrids em série = o dobro do percurso

43. 43

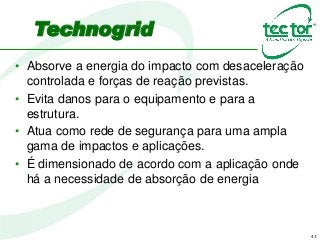

• Absorve a energia do impacto com desaceleração
controlada e forças de reação previstas.
• Evita danos para o equipamento e para a
estrutura.
• Atua como rede de segurança para uma ampla
gama de impactos e aplicações.
• É dimensionado de acordo com a aplicação onde
há a necessidade de absorção de energia
Technogrid

44. 44

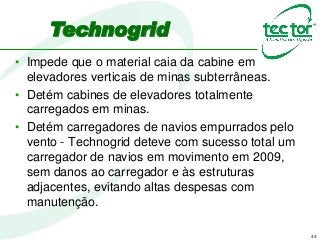

Technogrid
• Impede que o material caia da cabine em
elevadores verticais de minas subterrâneas.
• Detém cabines de elevadores totalmente
carregados em minas.
• Detém carregadores de navios empurrados pelo
vento - Technogrid deteve com sucesso total um
carregador de navios em movimento em 2009,
sem danos ao carregador e às estruturas
adjacentes, evitando altas despesas com
manutenção.
