Elementos de Fixação

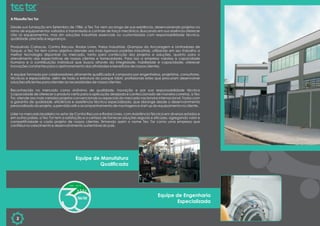

A Filosofia Tec Tor
Desde sua fundação em Setembro de 1986, a Tec Tor vem ao longo de sua existência, desenvolvendo projetos no
ramo de equipamentos voltados à transmissão e controle de força mecânica. Buscando em sua essência oferecer
não só equipamentos, mas sim soluções industriais essenciais ou customizadas com responsabilidade técnica,
qualidade, precisão e segurança.
Produzindo Catracas, Contra Recuos, Rodas Livres, Freios Industriais, Grampos da Ancoragem e Limitadores de
Torque, a Tec Tor tem como objetivo atender aos mais rigorosos padrões industriais, utilizando em seu trabalho a
melhor tecnologia disponível no mercado, tanto para confecção dos projetos e soluções, quanto para o
atendimento das expectativas de nossos clientes e fornecedores. Para isso a empresa valoriza a capacidade
humana e a contribuição individual que busca através da integridade, habilidade e capacidade, oferecer
inovações constantes para o aprimoramento das atividades e benefícios de nossos clientes.
A equipe formada por colaboradores altamente qualificada é composta por engenheiros, projetistas, consultores,
técnicos e especialistas, além de toda a estrutura do parque fabril, profissionais estes que procuram desenvolver
soluções eficientes para atender as necessidades de nossos clientes.
Reconhecida no mercado como sinônimo de qualidade, inovação e por sua responsabilidade técnica
(capacidade de oferecer o produto certo para a aplicação desejada e confeccionado de maneira correta), a Tec
Tor, atende aos mais variados projetos convencionais ou especiais do mercado nacional e internacional. Todos com
a garantia de qualidade, eficiência e assistência técnica especializada, que abrange desde o desenvolvimento
personalizado do projeto, supervisão até o acompanhamento de montagens e start up do equipamento no cliente.
Líder no mercado brasileiro no setor de Contra Recuos e Rodas Livres, com Assistência Técnica em diversos estados e
em outros países, a Tec Tor tem a satisfação e a certeza de fornecer soluções seguras e eficazes, agregando valor e
competitividade a cada projeto de nossos clientes, firmando assim o nome Tec Tor como uma empresa que
contribui no crescimento e desenvolvimento sustentável do país.
2
Equipe de Manufatura
Qualificada
Equipe de Engenharia
Especializada

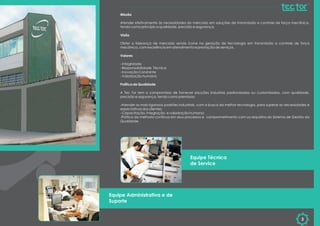

Missão
Atender efetivamente às necessidades do mercado em soluções de transmissão e controle de força mecânica,
tendo como princípio a qualidade, precisão e segurança.
Visão
Obter a liderança de mercado sendo ícone na geração de tecnologia em transmissão e controle de força
mecânica, com excelência em atendimento e prestação de serviços.
Valores
- Integridade
- Responsabilidade Técnica
- Inovação Constante
- Valorização humana
Política de Qualidade
A Tec Tor tem o compromisso de fornecer soluções industrias padronizadas ou customizadas, com qualidade,
precisão e segurança, tendo como premissas:
-Atender os mais rigorosos padrões industriais, com a busca da melhor tecnologia, para superar as necessidades e
expectativas dos clientes;
- Capacitação, integração e valorização humana;
-Prática da melhoria contínua em seus processos e comprometimento com os requisitos do Sistema de Gestão da
Qualidade.
3
Equipe Técnica
de Service
Equipe Administrativa e de
Suporte

4

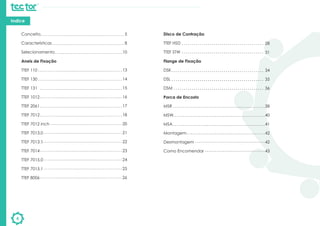

Indice
5
8
10
13
14
15
16
17
18
20
21
22
23
24
25
26
Conceito
Características
Selecionamento
Aneis de Fixação
TTEF 110
TTEF 130
TTEF 131
TTEF 1012
TTEF 2061
TTEF 7012
TTEF 7012 inch
TTEF 7013.0
TTEF 7013.1
TTEF 7014
TTEF 7015.0
TTEF 7015.1

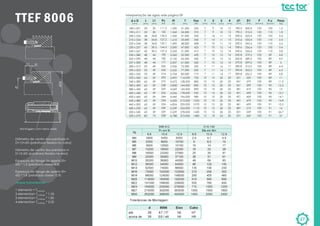

TTEF 8006
Disco de Contração

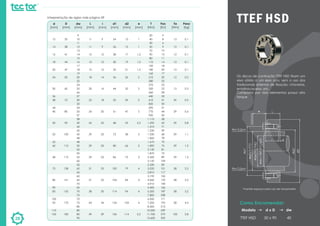

TTEF HSD

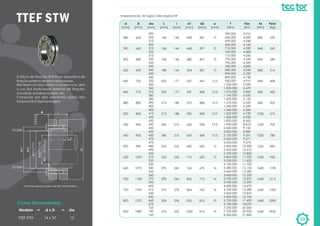

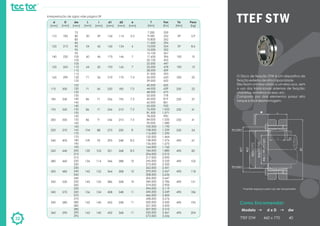

TTEF STW
Flange de Fixação
DSK
DSL
DSM
Porca de Encosto
MSR
MSW
MSA

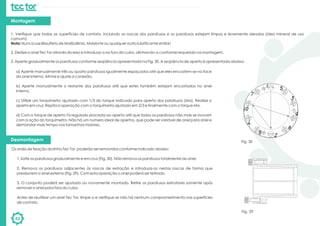

Montagem
Desmontagem
Como Encomendar
28
31
34
35
36
38
40
41
42
42
43

5
Conceito
A função principal de um elemento de fixação é a conexão segura de um eixo a um cubo por meio de fricção, por exemplo, entre o eixo e um cubo da
engrenagem. Esse tipo de conexão é usado principalmente para a transmissão de torque.
Ele é instalado através da inserção do dispositivo de bloqueio entre os componentes e o subsequente aperto dos parafusos. Usando superfícies cônicas, que por
meio de deslocamento sobre a rampa gera uma expansão entre capa e cubo realizando a fixação conhecida com pressão radial.
As forças de aperto são fornecidas e controladas por meio dos parafusos (afixados por torquímetro). Isso permite que a compensação direta da folga entre eixo e
a capa.
A linha de Elementos de Fixação TTEF da Tec Tor pode ser dividida em quatro categorias:
Anel de fixação: Realizam a fixação pelo efeito de compressão e expansão, ao torquear os parafusos o anel interno comprime o eixo e o anel externo por sua vez
expande pressionando o cubo, fazendo assim o travamento.
Disco de contração (flange de fixação ou anel de contração): Funcionam por pressão, ao torquear os parafusos os discos comprimem o anel interno que exerce
pressão sobre o eixo fazendo assim o travamento.
Utilizados em aplicações externas fixam um eixo sólido a um eixo oco sem o uso dos tradicionais sistemas de fixação com chavetas, são mais precisos e possuem
maior torque que anéis de aperto.
Eixo
Anel de
fixação
Força de
Fixação
Cubo
Cubo
EixoDisco de
Contração
Força de
Fixação
Eixo oco

Bucha de
fixação
Eixo
Força de
Fixação
Cubo
Cubo
6

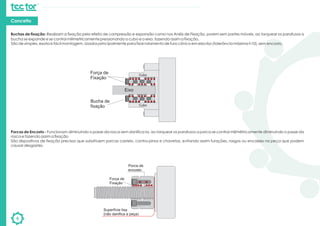

Buchas de fixação: Realizam a fixação pelo efeito de compressão e expansão como nos Anéis de Fixação, porem sem partes móveis, ao torquear os parafusos a
bucha se expande e se contrai milimetricamente pressionando o cubo e o eixo, fazendo assim a fixação.
São de simples, exata e fácil montagem. Usados principalmente para fixar rolamento de furo cônico em eixo liso (tolerância máxima h10), sem encosto.
Conceito
Porcas de Encosto - Funcionam diminuindo o passe da rosca sem danifica-la, ao torquear os parafusos a porca se contrai milimétricamente diminuindo o passe da
rosca e fazendo assim a fixação
São dispositivos de fixação precisos que substituem porcas castelo, contra-pinos e chavetas, evitando assim furações, rasgos ou encaixes na peça que podem
causar desgastes.
Força de
Fixação
Superfície lisa
(não danifica a peça)
Porca de
encosto

7

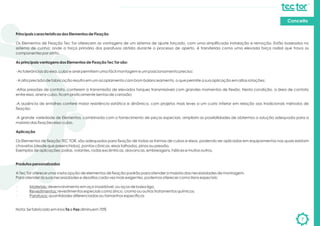

Conceito
Principais características dos Elementos de Fixação
Os Elementos de Fixação Tec Tor oferecem as vantagens de um sistema de ajuste forçado, com uma simplificada instalação e remoção. Estão baseados no
sistema de cunha: onde a força primária dos parafusos obtida durante o processo de aperto, é transferida como uma elevada força radial que trava os
componentes por atrito.
As principais vantagens dos Elementos de Fixação Tec Tor são:
- As tolerâncias do eixo, cubo e anel permitem uma fácil montagem e um posicionamento preciso;
- A alta precisão de fabricação resulta em um acoplamento com bom balanceamento, o que permite a sua aplicação em altas rotações;
-Altas pressões de contato, conferem a transmissão de elevados torques transmissíveis com grandes momentos de flexão. Nesta condição, a área de contato
entre eixo, anel e cubo, ficam praticamente isentas de corrosão;
-A ausência de entalhes confere maior resistência estática e dinâmica, com projetos mais leves a um custo inferior em relação aos tradicionais métodos de
fixação;
-A grande variedade de Elementos, combinada com o fornecimento de peças especiais, ampliam as possibilidades de obtermos a solução adequada para a
maioria das fixações eixo-cubo.
Aplicação
Os Elementos de fixação TEC TOR, são adequados para fixação de todas as formas de cubos e eixos, podendo ser aplicadas em equipamentos nas quais existam
chavetas (desde que preenchidos), pontas cônicas, eixos talhados, pinos ou pressão.
Exemplos de aplicações: polias, volantes, rodas excêntricas, alavancas, embreagens, hélices e muitos outros.
Produtos personalizados
A Tec Tor oferece uma vasta opção de elementos de fixação padrão para atender a maioria das necessidades de montagem.
Para atender às suas necessidades e desafios cada vez mais exigentes, podemos oferecer como itens especiais:
· Materiais: desenvolvimento em aço inoxidável, ou aços de baixa liga,
· Revestimentos: revestimentos especiais como zinco, cromo ou outros tratamentos químicos;
· Parafusos: quantidades diferenciadas ou tamanhos específicos
Nota: Se fabricado em inox Ta e Fax diminuem 70%

8

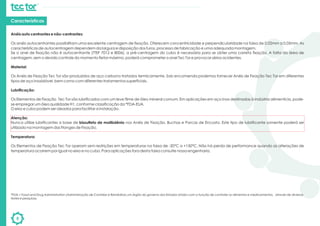

Anéis auto centrantes e não-centrantes:
Os anéis autocentrantes possibilitam uma excelente centragem de fixação. Oferecem concentricidade e perpendicularidade na faixa de 0,02mm a 0,05mm. As
características de autocentragem dependem da largura e disposição dos furos, processo de fabricação e uma adequada montagem.
Se o anel de fixação não é autocentrante (TTEF 7012 e 8006), a pré-centragem do cubo é necessária para se obter uma correta fixação. A falta da área de
centragem, sem o devido controle do momento fletor máximo, poderá comprometer o anel Tec Tor e provocar sérios acidentes.
Material:
Os Anéis de Fixação Tec Tor são produzidos de aço carbono tratados termicamente. Sob encomenda podemos fornecer Anéis de Fixação Tec Tor em diferentes
tipos de aço inoxidável, bem como com diferentes tratamentos superficiais.
Lubrificação:
Os Elementos de Fixação Tec Tor são lubrificados com um leve filme de óleo mineral comum. Em aplicações em aço inox destinadas à indústria alimentícia, pode-
se empregar um óleo qualidade H1, conforme classificação da *FDA-EUA.
O eixo e cubo podem ser oleados para facilitar a instalação.
Atenção:
Nunca utilize lubrificantes a base de bissulfeto de molibdênio nos Anéis de Fixação, Buchas e Porcas de Encosto. Este tipo de lubrificante somente poderá ser
utilizado na montagem das Flanges de Fixação.
Temperatura:
Os Elementos de Fixação Tec Tor operam sem restrições em temperaturas na faixa de -20°C a +150°C. Não há perda de performance quando as alterações de
temperatura ocorrem por igual no eixo e no cubo. Para aplicações fora desta faixa consulte nossa engenharia.
Características
*FDA = Food and Drug Administration (Administração de Comidas e Remédios) um órgão do governo dos Estados Unidos com a função de controlar os alimentos e medicamentos, através de diversos
testes e pesquisas.

9
Características
Por que usar?
Tradicionalmente os métodos de conexão para componentes rotativos ou elementos de acionamento, como engrenagens, rodas dentadas e braços de
alavanca, são afixados ao eixos de rotação usando uma chaveta, ou um parafuso de ajuste para corrigir o posicionamento durante a operação. Essas conexões,
aparentemente simples e confiáveis durante a transmissão, revelam-se insuficientes quando há vibração, choque ou cargas reversivas.
Conexões com chavetas sujeitas a tais situações operacionais vão se movimentar para fora ao longo do tempo gerando a "folga" entre eixo e capa. Além disso, a
fricção entre superfícies do eixo e capa durante esse deslizamento leva a corrosão por atrito, e ao longo do tempo pode causar soldagem a frio de componentes
causando enfraquecimento ou falhas do eixo. Já as conexões estriadas, ainda que em menor grau, sofrem as mesmas limitações das conexões com chaveta,
com um custo de fabricação mais alto.
Siglas
T = Torque máximo transmissível pelo anel
Ta = Torque de aperto dos parafusos
Fax = Força axial transmissível
P = Pressão de contato entre anel e eixo
P.c = Pressão de contato entre anel e cubo
L , I, L, L L = Dimensões com o anel desmontadotot 1 2
Tolerâncias = Eixo - h8 / Cubo - H8
Rugosidade do eixo e cubo= R >= 16micronst
d= Diâmetro interno do anel
D= Diâmetro externo do anel
T1= Tolerância do eixo
T2= Tolerância do alojamento no cubo
dD= Roscas auxiliares de extração

10
Como selecionar:
Os Elementos de Fixação Tec Tor permitem uma fixação sem chaveta, com zero folga entre eixo e cubo, como por exemplo: engrenagens, polias, cames,
alavancas, rotores e outros componetes.
São adequados para transmitir torque, esforços axias, momentos fletores e cargas radiais, separadamente ou simultaneamente. Os dados tabelados neste
catálogo foram calculados sem fator de segurança. O usuário deverá adotar o fator de segurança específico ao seu projeto, que depende de cada aplicação.
Os critérios a seguir são utilizados para a correta seleção do anel. A seleção deverá ser baseada também em outros requisitos específicos, como: restrições
dimensionais, precisão de montagem, posição axial do cubo estabelecida durante o processo de aperto dos parafusos e outros.
Torque:
Em aplicações que requerem torque de pico (Tmáx.), selecione T > Tmáx.
Sendo T= Torque transmissível do anel
Cargas combinadas:
Resultado obitido quando as cargas abaixo são aplicadas:
Tmáx.= Torque de pico
B= Momento fletor de pico
F= Força axial de pico
O torque resultante é calculado conforme a fórmula ao lado:
O anel de fixação selecionado deve atender a ambos requisitos:
T > TR
Mb > B, onde Mb = momento fletor
Mb depende de cada aplicação.
Selecionamento
T = (9550 * P[kW] / rpm) * F [Nm]máx. pico
T = (7162 * P[CV] / rpm) * F [Nm]máx. pico
Onde d= diâmetro do eixo
T + ( F.d )
2
2
+ ( 2 . B)
22
TR
=

D =N
Pc
Pc
11

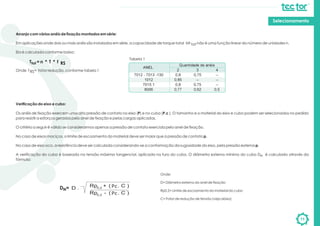

Arranjo com vários anéis de fixação montados em série:
Em aplicações onde dois ou mais anéis são instalados em série, a capacidade de torque total Mt não é uma função linear do número de unidades n.tot
Ela é calculada conforme baixo:
T = n * T * ftot RS
Onde f = fator redução, conforme tabela 1RS
Verificação do eixo e cubo:
Os anéis de fixação exercem uma alta pressão de contato no eixo (P) e no cubo (P.c ). O tamanho e o material do eixo e cubo podem ser selecionados no pedido
para resistir a esforços gerados pelo anel de fixação e pelas cargas aplicadas.
O critério a seguir é válido se considerarmos apenas a pressão de contato exercida pelo anel de fixação.
No caso de eixos maciços, o limite de escoamento do material deve ser maior que a pressão de contato p.
No caso de eixo oco, a resistência deve ser calculada considerando-se a conformação da rugosidade do eixo, pela pressão externa p.
A verificação do cubo é baseada na tensão máxima tangencial, aplicada no furo do cubo. O diâmetro externo mínimo do cubo D é calculado através daN
fórmula:
Onde:
D= Diâmetro externo do anel de fixação
Rp0,2= Limite de escoamento do material do cubo
C= Fator de redução de tensão (veja abixo)
Tabela 1
Selecionamento

12

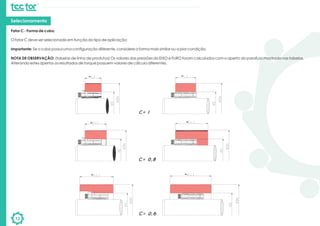

Fator C - Forma de cubo:
O fator C deve ser selecionado em função do tipo de aplicação:
Importante: Se o cubo possui uma configuração diferente, considere a forma mais similar ou a pior condição.
NOTA DE OBSERVAÇÃO: (tabelas de linha de produtos) Os valores das pressões do EIXO e FURO foram calculados com o aperto do parafuso mostrado nas tabelas.
Alterando estes apertos os resultados de torque possuem valores de cálculo diferentes.
Selecionamento

TTEF 110
13TTEF 110 11 x 18
Como Encomendar:
Modelo d x D
O Anel de Fixação TTEF 110 é um produto
desenvolvido para montagens com
limitação no diâmetro interno do cubo.
Este anel possui três componentes e uma
excelente concentricidade.
Único com afunilamento da área de
aperto.
Interpretação de siglas vide página 09
d x D
[mm]
6 x 14
7 x 15
8 x 15
9 x 16
10 x 16
11 x 18
12 x 18
13 x 23
14 x 23
15 x 23
15 x 24
16 x 24
17 x 26
18 x 26
19 x 27
19 x 28
20 x 28
22 x 32
24 x 34
25 x 34
28 x 39
30 x 41
32 x 43
35 x 47
38 x 50
40 x 53
42 x 55
45 x 59
48 x 62
50 x 65
55 x 71
60 x 77
65 x 84
70 x 90
75 x 95
80 x 100
85 x 106
90 x 112
95 x 120
100 x 125
110 x 140
120x 155
130 x 165
L2
[mm]
10
12
12
14
14
14
14
14
14
14
16
16
18
18
18
18
18
25
25
25
25
25
25
32
32
32
32
45
45
45
55
55
55
65
65
65
65
65
65
65
90
90
90
L1
[mm]
18,5
22
22
23
23
23
23
23
23
24
29
29
31
31
31
31
31
38
38
38
38
38
38
45
45
45
45
62
62
62
72
72
72
86
86
86
86
86
86
86
114
114
114
L
[mm]
21
25
25
26
26
26
26
26
26
30
36
36
38
38
38
38
38
45
45
45
45
45
45
52
52
52
52
70
70
70
80
80
80
96
96
96
96
96
96
96
128
128
128
L tot
[mm]
24
29
29
30
30
30
30
30
30
35
42
42
44
44
44
43
44
51
51
51
51
51
51
58
58
58
58
78
78
78
88
88
88
106
106
106
106
106
106
106
140
140
140
D1
[mm]
25
27
27
28
28
32
32
38
38
39
45
45
47
47
49
49
50
54
56
56
61
62
65
69
72
75
78
86
87
92
98
104
111
119
126
131
137
144
149
154
180
198
208
T
[Nm]
12
25
29
44
49
53
58
63
68
120
127
136
180
200
210
150
220
250
270
280
465
510
540
790
860
900
950
1890
2010
2100
2600
2840
3070
5250
5600
8020
8500
9000
11000
15000
16000
17500
25000
Fax
[kN]
4
7
7
10
10
10
10
10
10
16
17
17
22
22
22
16
22
22
22
22
33
33
33
45
45
45
45
84
84
84
94
94
94
150
150
200
200
200
230
300
290
290
384
P
[N/mm²]
185
235
205
205
185
170
160
140
130
205
185
175
190
180
170
125
160
115
105
100
135
127
120
105
100
95
90
110
105
100
85
75
70
90
80
100
95
90
100
120
80
70
90
P.c
[N/mm²]
80
110
110
115
115
105
105
80
80
135
115
115
125
125
120
85
115
80
75
75
95
90
90
80
75
70
70
85
80
75
65
60
55
70
65
80
75
75
80
95
66
55
70
Ta
[Nm]
2
5
5
5
5
5
5
5
5
10
17
17
17
17
17
10
17
17
17
17
17
17
17
17
17
17
17
41
41
41
41
41
41
83
83
83
83
83
83
83
145
145
145
Peso
[kg]
0,04
0,06
0,05
0,06
0,06
0,07
0,07
0,11
0,1
0,14
0,22
0,22
0,25
0,24
0,26
0,27
0,27
0,34
0,36
0,35
0,48
0,48
0,47
0,58
0,61
0,68
0,76
1,2
1,2
1,4
1,6
1,8
2,1
3
3
3,5
3,6
3,9
4,4
4,6
8,7
10,6
11,3

14

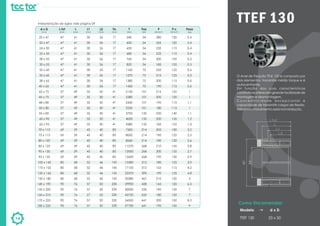

TTEF 130
O Anel de Fixação TTLK 130 é composto por
dois elementos, transmite médio torque e é
autocentrante.
Em função das suas características
construtivas oferecem grande facilidade de
montagem e desmontagem.
C o n c e n t r i c i d a d e e x c e p c i o n a l e
capacidade de transmitir cargas de flexão.
Não possui movimento axial na instalação.
TTEF 130 25 x 50
Como Encomendar:
Modelo d x D
Peso
[kg]
0,4
0,4
0,4
0,4
0,5
0,5
0,6
0,5
0,6
0,6
1
1
1,1
1
1,1
1,2
1,3
2,2
2,5
2,6
2,8
2,7
2,9
3,9
4,2
4,8
5
6,5
7
7
8,5
9
P.c
[N/mm²]
120
120
115
115
105
105
125
125
115
115
120
120
115
115
140
135
125
130
125
120
145
135
130
125
115
135
150
120
145
135
150
145
P
[N/mm²]
280
255
235
225
200
185
235
215
200
190
215
200
190
180
220
200
185
205
190
180
210
200
190
180
165
190
210
165
190
180
200
190
Fax
[kN]
54
54
54
54
54
54
73
73
73
73
101
101
101
101
135
135
135
214
214
214
268
268
268
312
312
390
467
428
535
535
641
641
T
[Nm]
540
600
650
680
760
820
1160
1270
1380
1450
2130
2280
2430
2530
3700
4000
4380
7500
8000
8560
11370
12000
12600
15580
17100
23370
30380
29900
40000
42750
54500
57700
Ta
[mm]
17
17
17
17
17
17
17
17
17
17
41
41
41
41
41
41
41
83
83
83
83
83
83
145
145
145
145
230
230
230
230
230
L2
[mm]
26
26
26
26
26
26
26
26
26
26
30
30
30
30
30
30
30
40
40
40
40
40
40
46
46
46
46
50
50
50
50
50
L1
[mm]
30
30
30
30
30
30
30
30
30
30
35
35
35
35
35
35
35
45
45
45
45
45
45
52
52
52
52
57
57
57
57
57
L
[mm]
41
41
41
41
41
41
41
41
41
41
49
49
49
49
49
49
49
59
59
59
59
59
59
68
68
68
68
76
76
76
76
76
L tot
[mm]
47
47
47
47
47
47
47
47
47
47
57
57
57
57
57
57
57
69
69
69
69
69
69
80
80
80
80
90
90
90
90
90
d x D
[mm]
20 x 47
22 x 47
24 x 50
25 x 50
28 x 55
30 x 55
32 x 60
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
48 x 80
50 x 80
55 x 85
60 x 90
65 x 95
70 x 110
75 x 115
80 x 120
85 x 125
90 x 130
95 x 135
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235

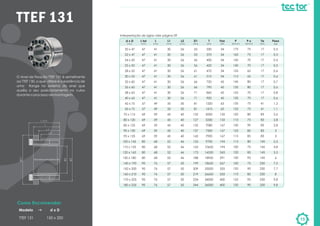

TTEF 131
15TTEF 131 150 x 200
Como Encomendar:
Modelo d x D
O Anel de Fixação TTEF 131 é semelhante
ao TTEF 130, o que difere é a existência de
uma flange no externo do anel que
auxilia o seu posicionamento no cubo
durante o processo de montagem.
d x D
[mm]
20 x 47
22 x 47
24 x 50
25 x 50
28 x 55
30 x 55
32 x 60
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
75 x 115
80 x 120
85 x 125
90 x 130
95 x 135
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235
L2
[mm]
26
26
26
26
26
26
26
26
26
26
30
30
40
40
40
40
40
46
46
46
46
50
50
50
50
50
L1
[mm]
30
30
30
30
30
30
30
30
30
30
35
35
45
45
45
45
45
52
52
52
52
57
57
57
57
57
L
[mm]
41
41
41
41
41
41
41
41
41
41
49
49
59
59
59
59
59
68
68
68
68
76
76
76
76
76
L tot
[mm]
47
47
47
47
47
47
47
47
47
47
57
57
69
69
69
69
69
80
80
80
80
90
90
90
90
90
D1
[mm]
53
53
56
56
61
61
66
66
71
71
81
81
122
127
132
137
142
153
163
173
188
199
209
219
234
244
Ta
[Nm]
17
17
17
17
17
17
17
17
17
17
41
41
83
83
83
83
83
145
145
145
145
230
230
230
230
230
T
[Nm]
330
370
400
420
470
510
720
790
860
900
1320
1410
5000
5330
7080
7500
7900
9700
10650
14550
18950
18650
25000
26650
34000
36000
Fax
[kN]
34
34
34
34
34
34
45
45
45
45
63
63
133
133
167
167
167
194
194
243
291
267
333
333
400
400
P
[N/mm²]
175
160
145
140
125
115
145
135
125
120
135
125
120
110
130
125
115
115
100
120
130
100
120
110
125
120
P.c
[N/mm²]
75
75
70
70
65
65
80
80
70
70
75
75
80
75
90
85
85
80
75
85
95
75
90
85
95
90
Peso
[kg]
0,5
0,5
0,5
0,5
0,6
0,6
0,7
0,6
0,8
0,6
1,2
1,1
2,6
2,8
2,8
3
3
5,5
4,8
5,5
6
7,5
7,7
8
9,8
9,8

16
TTEF 1012
O Anel de Fixação TTEF 1012 transmite um
torque equivalente a 3 ou 4 anel de fixação
TTEF 7012 montados em série.
A montagem e a desmontagem são
consideravelmente mais rápidas e fáceis.
Graças ao elevado torque transmissível e
sua característica de autocentragem, são
especialmente indicados para as
aplicações mais exigentes.
TTEF 1012 380 x 475
Como Encomendar:
Modelo d x D
0,47
0,44
0,42
1
1
1,1
1,2
1,4
1,6
1,7
1,9
3,1
3,5
3,8
6,1
6,6
7,2
10
10,6
11,3
11,9
18
18,8
21,9
23
27
29,2
31,5
48
51
62
66
91
95
100
104
Peso
[kg]
17
17
17
17
17
41
41
41
41
41
41
83
83
83
145
145
145
230
230
230
230
355
355
355
355
355
355
355
690
690
690
690
930
930
930
930
Ta
[Nm]
101
101
101
87
146
116
116
98
104
106
100
114
115
115
107
110
120
112
124
127
128
113
115
116
112
115
119
117
117
123
119
119
115
115
120
116
P.c
[N/mm²]
297
265
248
165
243
282
251
200
205
202
187
223
215
208
200
198
212
192
208
208
208
182
184
86
177
188
184
178
185
192
188
188
176
175
181
173
P
[N/mm²]
67
67
67
74
84
145
145
165
186
207
207
329
362
390
527
575
670
789
920
986
1.050
1.280
1.370
1.460
1.460
1.640
1.820
1.920
2.550
2.850
3.000
3.140
3.730
3.900
4.260
4.260
Fax
[kN]
840
940
1.000
1.300
1.680
2.900
3.260
4.150
5.150
6.200
6.750
11.500
14.500
17.800
26.300
31.800
40.400
51.500
64.700
74.200
84.500
108.200
123.250
133.800
146.000
181.000
218.000
250.000
360.000
428.000
480.000
534.000
670.000
742.000
852.000
894.000
T
[Nm]
46
46
46
60
60
62
62
72
72
72
72
88
88
88
112
112
112
130
130
130
130
162
162
162
162
162
162
162
197
197
197
197
224
224
224
224
L tot
[mm]
40
40
40
54
54
54
54
64
64
64
64
78
78
78
100
100
100
116
116
116
116
146
146
146
146
146
146
146
177
177
177
177
202
202
202
202
L
[mm]
32
32
32
44
44
44
44
56
56
56
56
70
70
70
90
90
90
104
104
104
104
134
134
134
134
134
134
134
165
165
165
165
190
190
190
190
L1
[mm]
25 x 55
28 x 55
30 x 55
35 x 60
40 x 65
40 x 75
45 x 75
50 x 80
55 x 85
60 x 90
65 x 95
70 x 110
80 x 120
90 x 130
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235
190 x 250
200 x 260
220 x 285
240 x 305
260 x 325
280 x 355
300 x 375
320 x 405
340 x 425
360 x 455
380 x 475
400 x 495
420 x 515
d x D
[mm]

TTEF 2061
17TTEF 2061 18 x 35
Como Encomendar:
Modelo d x D
Peso
[kg]
0,012
0,012
0,013
0,015
0,02
0,02
0,019
0,024
0,022
0,039
0,044
0,066
0,092
0,087
0,084
0,1
0,11
0,2
0,19
0,19
0,22
0,27
0,25
0,36
0,3
0,4
0,67
0,63
0,74
0,7
Ta
[Nm]
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
2,1
2,1
4,9
4,9
4,9
4,9
9,7
9,7
16,5
16,5
16,5
16,5
16,5
16,5
16,5
16,5
16,5
40
40
40
40
P.c
[N/mm²]
55
55
55
50
55
55
55
50
50
55
50
65
60
60
60
75
70
75
75
75
100
95
95
95
90
90
90
90
115
115
P
[N/mm²]
150
140
125
110
120
110
110
100
90
105
100
130
120
115
110
140
130
140
135
130
185
175
165
165
155
145
165
155
195
185
Fax
[kN]
2
2
2
2,5
3
3
3
3
3
5
5
8
8
8
8
15
14
20
20
20
30
30
30
40
40
40
55
55
75
75
T
[Nm]
6
6
8
10
15
15
15
18
20
35
40
70
5
80
85
150
160
250
260
265
440
470
500
730
800
840
1200
1300
1850
1900
L1
[mm]
13,5
13,5
13,5
13,5
15,5
15,5
15,5
15,5
15,5
20
20
21
25
25
25
26
26
32
32
32
32
32
32
37
37
37
44
44
44
44
L
[mm]
11
11
11
11
13
13
13
13
13
17
17
17
21
21
21
21
21
26
26
26
26
26
26
31
31
31
36
36
36
36
d x D
[mm]
6 x 16
6,35 x 35
7 x 17
8 x 18
9 x 20
9,53 x 20
10 x 20
11 x 22
12 x 22
14 x 26
15 x 28
16 x 32
17 x 35
18 x 35
19 x 35
20 x 38
22 x 40
24 x 47
25 x 47
25,4 x 47
28 x 50
30 x 55
32 x 55
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
48 x 80
50 x 80
O Anel de Fixação TTEF 2061 possui dois
componentes para torque médio e
autocentrantes.
Utilizado para torques médios, tem como
diferencial seu tamanho compacto.

18
TTEF 7012
O Anel de Fixação TTEF 7012 possui
desenho de duplo cone, que permite
montagens e ajustes de maneira simples.
Possuem parafusos de extração para
facilitar sua desmontagem e não são
autocentrantes.
TTEF 7012 180 x 235
Como Encomendar:
Modelo d x D
0,24
0,24
0,23
0,26
0,25
0,3
0,29
0,32
0,32
0,34
0,34
0,57
0,63
0,57
0,60
0,60
0,69
0,73
1,26
1,33
1,4
1,49
1,53
1,62
2,01
2,15
2,35
3,51
3,85
4,07
4,3
5,78
6,05
8,25
8,65
11,2
12,2
13,2
19,2
20,5
29,6
31,1
42,2
44
46
50
64,6
67,4
71
Peso
[kg]
14
14
14
14
14
14
14
14
14
14
14
35
35
35
35
35
35
35
70
70
70
70
70
70
125
125
125
125
125
125
125
190
190
190
190
295
295
295
405
405
580
580
780
780
780
780
1000
1000
1000
Ta
[Nm]
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
M 6
M 6
M 6
M 6
M 6
M 6
M 6
M 6
M 6
M 6
M 6
M 8
M 8
M 8
M 8
M 8
M 8
M 8
M 10
M 10
M 10
M 10
M 10
M 10
M 12
M 12
M 12
M 12
M 12
M 12
M 12
M 14
M 14
M 14
M 14
M 16
M 16
M 16
M 18
M 18
M 20
M 20
M 22
M 22
M 22
M 22
M 24
M 24
M 24
18
18
18
18
18
18
18
18
18
18
18
22
22
22
22
22
22
22
25
25
25
25
25
25
30
30
30
35
35
35
35
40
40
45
45
50
50
50
60
60
70
70
80
80
80
80
90
90
90
Parafuso
Ø x comp
90
90
90
95
95
95
95
105
105
110
110
125
125
115
115
130
120
130
130
125
120
130
125
135
135
125
135
115
125
125
130
120
125
115
115
115
125
130
115
120
120
115
115
110
105
110
105
100
100
P.c
[N/mm²]
210
210
195
195
190
185
175
180
180
180
180
210
210
190
180
200
180
190
210
195
180
195
180
195
195
180
185
165
165
170
170
160
165
150
150
150
160
165
145
150
150
145
145
135
130
135
130
125
125
P
[N/mm²]
27
27
27
30
30
33
33
40
40
46
46
72
72
71
71
83
83
83
132
131
131
148
147
167
192
191
218
272
298
324
350
386
420
490
525
620
715
800
915
1020
1310
1310
1630
1620
1610
1780
2060
2040
2160
Fax
[kN]
270
270
300
360
380
470
500
700
700
920
920
1.610
1610
1770
1770
2.270
2.470
3.040
4.600
4.900
5.200
6.300
6.600
7.900
9.600
10.500
13.100
17.600
20.900
24.200
28.000
32.800
37.800
46.500
52.500
68.000
85.500
104.000
128.000
153.000
210.000
224.000
294.000
308.000
322.000
374.000
455.000
470.000
515.000
T
[Nm]
17
17
17
17
17
17
17
17
17
17
17
20
20
20
20
20
20
20
24
24
24
24
24
24
26
26
26
34
34
34
34
38
38
46
46
50
50
50
60
60
72
72
84
84
84
84
96
96
96
L1
[mm]
20
20
20
20
20
20
20
20
20
20
20
24
24
24
24
24
24
24
28
28
28
28
28
28
33
33
33
38
38
38
38
44
44
52
52
56
56
56
66
66
78
78
90
90
90
90
102
102
102
L
[mm]
27,5
27,5
27,5
27,5
27,5
27,5
27,5
27,5
27,5
27,5
27,5
33,5
33,5
33,5
33,5
33,5
33,5
33,5
39,5
39,5
39,5
39,5
39,5
39,5
47
47
47
52
52
52
52
60
60
68
68
74
74
74
86,5
86,5
100,5
100,5
116
116
116
116
130
130
130
L tot
[mm]
19 x 47
20 x 47
22 x 47
24 x 50
25 x 50
28 x 55
30 x 55
32 x 60
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
48 x 80
50 x 80
55 x 85
60 x 90
65 x 95
70 x 110
75 x 115
80 x 120
85 x 125
90 x 130
95 x 135
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235
190 x 250
200 x 260
220 x 285
240 x 305
260 x 325
280 x 355
300 x 375
320 x 405
340 x 425
360 x 455
380 x 475
400 x 495
420 x 515
440 x 545
460 x 565
480 x 585
d x D
[mm]

19
72,6
80
82
85
88
91
93
96
99
102
104
107
110
113
116
118
121
124
127
129
132
135
138
140
143
146
Peso
[kg]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Ta
[Nm]
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
M 24
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
Parafuso
Ø x comp
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
P.c
[N/mm²]
125
125
120
120
120
120
120
115
120
115
115
115
115
115
115
115
115
115
115
115
115
110
110
115
110
110
P
[N/mm²]
2240
2320
2340
2440
2540
2580
2660
2700
2800
2840
2960
2980
3080
3180
3220
3260
3340
3460
3540
3620
3680
3720
3820
3900
3960
4000
Fax
[kN]
560.000
600.000
630.000
680.000
735.000
775.000
825.000
865.000
925.000
965.000
1.030.000
1.070,000
1.140,000
1.210,000
1.250,000
1.300,000
1.370,000
1.450,000
1.520,000
1.590,000
1.650,000
1.710,000
1.790,000
1.870,000
1.940,000
2.000,000
T
[Nm]
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
96
L1
[mm]
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
102
L
[mm]
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
L tot
[mm]
500 x 605
520 x 630
540 x 650
560 x 670
580 x 690
600 x 710
620 x 730
640 x 750
660 x 770
680 x 790
700 x 810
720 x 830
740 x 850
760 x 870
780 x 890
800 x 910
820 x 930
840 x 950
860 x 970
880 x 990
900 x 1010
920 x 1030
940 x 1050
960 x 1070
980 x 1090
1000 x 1110
d x D
[mm]
TTEF 7012
O Anel de Fixação TTEF 7012 possui
desenho de duplo cone, que permite
facilitar sua desmontagem e não são
autocentrantes.
TTEF 7012 180 x 235
Como Encomendar:
Modelo d x D

233
260
290
288
347
348
400
401
622
621
621
616
614
718
717
715
714
711
813
812
811
1123
1123
1141
1134
1133
1128
1128
1287
1286
1272
1273
1440
1666
1657
1894
1895
2350
2350
2592
3038
3349
3646
4237
4556
Fax
[lbs]
28450
27000
23720
24900
28000
25600
28450
27000
32700
28430
30000
28450
27000
30600
29150
28450
27000
25600
28450
27750
27000
30514
29804
29850
28450
27750
27700
25400
26950
27750
26300
25600
27750
27750
27000
28450
27750
24200
24200
24200
25600
23450
23450
21350
21350
P
[psi]
11534
13713
12326
13696
14818
14884
15982
15826
17994
16246
17779
16935
16607
18290
18513
17565
17146
17219
18542
18549
18514
18494
18494
18927
18064
18003
17591
16802
17799
19032
17664
17507
19616
19143
18484
19435
19223
16860
17074
17766
18578
17208
17742
16301
16427
P.c
[psi]
10,13
10,13
10,13
10,13
10,13
10,13
10,13
10,13
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
25,32
50,63
50,63
50,63
50,63
50,63
50,63
50,63
50,63
50,63
50,63
50,63
50,63
90,41
90,41
90,41
90,41
90,41
90,41
90,41
90,41
134,43
134,43
134,43
134,43
Ta
[lb-ft]
2,375
2,5
2,75
2,75
3,125
3,125
3,375
3,375
4,125
4,125
4,125
4,25
4,25
4,75
4,75
4,875
4,875
4,875
5,25
5,25
5,25
5,937
5,937
6
6,25
6,25
6,375
6,375
6,875
6,875
7,125
7,125
7,5
8
8,375
9,125
9,125
9,5
9,5
10,25
11,5
12
12,75
13,125
13,625
DN
[pol.]
1,85
1,969
2,165
2,159
2,362
2,365
2,559
2,559
2,953
2,953
2,953
3,15
3,15
3,346
3,346
3,543
3,543
3,531
3,74
3,74
3,737
4,331
4,331
4,337
4,528
4,528
4,724
4,724
4,921
4,921
5,118
5,118
5,305
5,708
5,843
6,496
6,496
7,087
7,087
7,492
8,268
8,858
9,252
9,823
10,235
D
[in]
1,083
1,083
1,083
1,108
1,083
1,071
1,083
1,083
1,319
1,319
1,319
1,319
1,319
1,319
1,319
1,319
1,319
1,37
1,319
1,319
1,333
1,555
1,555
1,532
1,555
1,555
1,555
1,555
1,555
1,555
1,555
1,555
1,594
1,892
1,85
1,85
1,85
2,047
2,047
2
2,047
2,362
2,362
2,756
2,681
Ltot
[in]
.787
.787
.787
.813
.787
.776
.787
.787
.945
.945
.945
.945
.945
.945
.945
.945
.945
.996
.945
.945
.959
1,102
1,102
1,079
1,102
1,102
1,102
1,102
1,102
1,102
1,102
1,102
1,142
1,301
1,299
1,299
1,299
1,496
1,496
1,449
1,496
1,732
1,732
2,126
2,051
L
[in]
.669
.669
.669
.669
.669
.669
.669
.669
.787
.787
.787
.787
.787
.787
.787
.787
.787
.787
.787
.787
.787
.945
.945
.945
.945
.945
.945
.945
.945
.945
.945
.945
.945
1,024
1,024
1,024
1,024
1,339
1,339
1,339
1,339
1,496
1,496
1,811
1,811
L1
[in]
185
275
345
362
459
506
608
636
1070
1109
1150
1222
1259
1519
1613
1656
1700
1787
2098
2148
2199
3120
3195
3320
3450
3522
3580
3731
4426
4593
4629
4716
5714
6944
7016
8897
9027
12282
12434
15088
19290
23037
27008
33633
37973
T
[lb-ft]
.750
1
1,125
1,1875
1,25
1,375
1,4375
1,5
1,625
1,6875
1,75
1,875
1,9375
2
2,125
2,1875
2,25
2,375
2,4375
2,5
2,5625
2,625
2,6875
2,75
2,875
2,9375
3
3,125
3,25
3,375
3,4375
3,5
3,75
3,9375
4
4,4375
4,5
4,9375
5
5,5
6
6,5
7
7,5
7,875
d
[in]
3/4
1
1-1/8
1-3/16
1-1/4
1-3/8
1-7/16
1-1/2
1-5/8
1-11/16
1-3/4
1-7/8
1-15/16
2
2-1/8
2-3/16
2-1/4
2-3/8
2-7/16
2-1/2
2-9/16
2-5/8
2-11/16
2-3/4
2-7/8
2-15/16
3
3-1/8
3-1/4
3-3/8
3-7/16
3-1/2
3-3/4
3-15/16
4
4-7/16
4-1/2
4-15/16
5
5-1/2
6
6-1/2
7
7-1/2
7-7/8
Tamanho
[in]
20
TTEF 7012
inch
O anel de fixação TTEF 7012 pode ser fornecido
em polegadas.
Possui desenho de duplo cone, que permite
facilitar sua desmontagem e não são auto-
centrantes.
TTEF 7-7/8 7.875 x 10.235
Como Encomendar:
Modelo d x D

TTEF 7013.0
21TTEF 7013.0 110 x 155
Como Encomendar:
Modelo d x D
Os Anéis de Fixação TTEF 7013.0 possuem
elementos de fixação do tipo autocentrante e
de médio torque aplicável.
Oferecem as vantagens de um sistema de
ajuste forçado, com uma simplificada
instalação e remoção.
L tot
[mm]
37
37
37
37
37
37
37
37
37
37
37
46
46
46
46
46
46
46
60
60
60
60
60
60
68
68
68
77
77
77
d x D
[mm]
19 x 47
20 x 47
22 x 47
24 x 50
25 x 50
28 x 55
30 x 55
32 x 60
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
48 x 80
50 x 80
55 x 85
60 x 90
65 x 95
70 x 110
75 x 115
80 x 120
85 x 125
90 x 130
95 x 135
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
L
[mm]
31
31
31
31
31
31
31
31
31
31
31
38
38
38
38
38
38
38
50
50
50
50
50
50
58
58
58
65
65
65
L1
[mm]
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
30,3
30,3
30,3
30,3
30,3
30,3
30,3
40,4
40,4
40,4
40,4
40,4
40,4
47,8
47,8
47,8
52,4
52,4
52,4
L2
[mm]
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
25,3
25,3
25,3
25,3
25,3
25,3
25,3
33,4
33,4
33,4
33,4
33,4
33,4
40,8
40,8
40,8
45,4
45,4
45,4
T
[Nm]
300
300
330
420
440
490
530
740
810
890
940
1.730
1.860
1.980
2.070
2.540
2.770
3.580
5.100
5.460
5.850
7.450
7.900
9.900
11.000
12.100
15.700
20.700
22.500
28.500
Fax
[kN]
30
30
35
35
35
35
45
45
45
45
45
80
80
80
80
90
90
105
140
140
140
175
175
205
220
220
260
320
320
380
P
[N/mm²]
287
260
299
287
256
239
269
269
246
226
215
303
283
266
255
270
247
261
244
228
214
230
217
257
192
175
192
188
175
196
P.c
[N/mm²]
90
90
106
106
96
96
106
106
106
98
98
134
134
126
126
138
130
141
128
119
112
129
124
149
114
107
120
120
114
130
Ta
[Nm]
17
17
17
17
17
17
17
17
17
17
17
41
41
41
41
41
41
41
83
83
83
83
83
83
83
83
83
145
145
145
Peso
[kg]
0,29
0,27
0,31
0,3
0,36
0,34
0,41
0,41
0,38
0,44
0,41
0,76
0,7
0,8
0,76
0,82
0,88
0,94
2,1
2,2
2,3
2,4
2,6
2,7
3,7
4
4,3
5,9
6,3
6,7

22

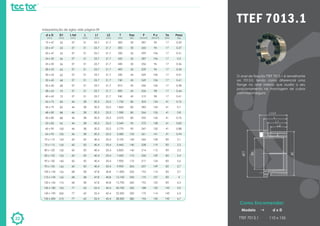

TTEF 7013.1
O anel de fixação TTEF 7013.1 é semelhante
ao 7013.0, tendo como diferencial uma
flange no anel interno que auxilia o seu
posicionamento na montagem de cubos
com maior largura.
TTEF 7013.1 110 x 155
Como Encomendar:
Modelo d x D
L tot
[mm]
37
37
37
37
37
37
37
37
37
37
37
46
46
46
46
46
46
46
60
60
60
60
60
60
68
68
68
77
77
77
d x D
[mm]
19 x 47
20 x 47
22 x 47
24 x 50
25 x 50
28 x 55
30 x 55
32 x 60
35 x 60
38 x 65
40 x 65
42 x 75
45 x 75
48 x 80
50 x 80
55 x 85
60 x 90
65 x 95
70 x 110
75 x 115
80 x 120
85 x 125
90 x 130
95 x 135
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
L
[mm]
31
31
31
31
31
31
31
31
31
31
31
38
38
38
38
38
38
38
50
50
50
50
50
50
58
58
58
65
65
65
L1
[mm]
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
25,7
30,3
30,3
30,3
30,3
30,3
30,3
30,3
40,4
40,4
40,4
40,4
40,4
40,4
47,8
47,8
47,8
52,4
52,4
52,4
L2
[mm]
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
21,7
25,3
25,3
25,3
25,3
25,3
25,3
25,3
33,4
33,4
33,4
33,4
33,4
33,4
40,8
40,8
40,8
45,4
45,4
45,4
T
[Nm]
300
300
330
420
440
490
530
740
810
890
940
1.730
1.860
1.980
2.070
2.540
2.770
3.580
5.100
5.460
5.850
7.450
7.900
9.900
11.000
12.100
15.700
20.700
22.500
28.500
Fax
[kN]
30
30
35
35
35
35
45
45
45
45
45
80
80
80
80
90
90
105
140
140
140
175
175
205
220
220
260
320
320
380
P
[N/mm²]
287
260
299
287
256
239
269
269
246
226
215
303
283
266
255
270
247
261
244
228
214
230
217
257
192
175
192
188
175
196
P.c
[N/mm²]
90
90
106
106
96
96
106
106
106
98
98
134
134
126
126
138
130
141
128
119
112
129
124
149
114
107
120
120
114
130
Ta
[Nm]
17
17
17
17
17
17
17
17
17
17
17
41
41
41
41
41
41
41
83
83
83
83
83
83
83
83
83
145
145
145
Peso
[kg]
0,29
0,27
0,31
0,3
0,36
0,34
0,41
0,41
0,38
0,44
0,41
0,76
0,7
0,8
0,76
0,82
0,88
0,94
2,1
2,2
2,3
2,4
2,6
2,7
3,7
4
4,3
5,9
6,3
6,7
D1
[mm]
53
53
53
56
56
62
62
68
68
73
73
83
83
88
88
95
100
105
120
125
130
135
140
145
155
165
175
190
200
210

d x D
[mm]
L
[mm]
L1
[mm]
L tot
[mm]
T
[Nm]
Fax
[kN]
P
[N/mm²]
P.c
[N/mm²]
Ta
[Nm]
Peso
[kg]
70 x 120
80 x 130
90 x 140
100 x 160
110 x 170
120 x 180
130 x 190
140 x 200
150 x 210
160 x 230
170 x 240
180 x 250
190 x 260
200 x 270
220 x 300
240 x 320
260 x 340
280 x 370
300 x 390
62
62
62
80
80
80
80
80
80
94
94
94
94
94
116
116
116
136
136
56
56
56
74
74
74
74
74
74
88
88
88
88
88
110
110
110
130
130
74
74
74
94
94
94
94
94
94
110
110
110
110
110
134
134
134
156
156
6.850
11.650
13.000
19.700
26.600
28.900
31.200
40.200
42.900
64.000
67.800
83.000
88.000
105.000
123.000
153.000
186.000
230.000
245.000
197
291
290
389
483
482
480
574
572
800
795
923
921
1.050
1.120
1.280
1.430
1.650
1.650
201
263
234
213
242
222
205
227
212
227
214
235
223
242
189
198
205
192
179
117
162
150
133
157
148
140
159
152
158
152
170
163
179
138
148
157
145
138
145
145
145
230
230
230
230
230
230
355
355
355
355
355
485
485
485
690
690
3,3
3,7
4
7,2
7,7
8,3
8,8
9,3
10
14,9
15,7
16,4
17,2
18,8
27,7
29,8
32
46
49
TTEF 7014
23TTEF 7014 300 x 390
Como Encomendar:
Modelo d x D
O Anel de Fixação TTEF 7014 é um anel
composto de quatro elementos,
autocentrante e de elevado torque
transmissível.

24

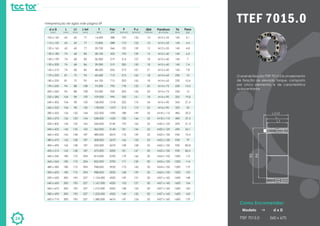

TTEF 7015.0
O anel de fixação TTEF 7015.0 é um elemento
de fixação de elevado torque, composto
por cinco elementos e de característica
autocentrante.
TTEF 7015.0 560 x 670
Como Encomendar:
Modelo d x D
145
145
145
145
145
145
145
230
230
230
230
355
355
355
485
485
690
690
930
930
930
930
1200
1200
1200
1200
1600
1600
1600
1600
1600
Ta
[Nm]
M12 x 55
M12 x 55
M12 x 55
M12 x 60
M12 x 60
M12 x 60
M12 x 60
M14 x 65
M14 x 65
M14 x 75
M14 x 75
M16 x 90
M16 x 90
M16 x 90
M18 x 110
M18 x 110
M20 x 120
M20 x 120
M22 x 130
M22 x 130
M22 x 130
M22 x 130
M24 x 150
M24 x 150
M24 x 150
M24 x 150
M27 x 160
M27 x 160
M27 x 160
M27 x 160
M27 x 160
Parafuso
Ø x Comp
10
10
12
15
18
18
21
18
18
20
24
18
24
25
24
25
25
25
25
25
25
30
30
30
32
32
30
30
30
30
32
Qtd
Parafusos
132
123
139
139
157
150
167
162
155
135
156
141
176
172
149
146
152
144
139
133
128
147
144
139
143
139
131
127
124
120
124
P.c
[N/mm²]
192
175
192
193
214
200
219
215
203
178
203
183
222
215
188
183
192
181
176
166
158
181
179
171
175
168
159
153
148
143
147
P
[N/mm²]
288
288
346
433
519
519
606
712
712
792
950
990
1318
1370
1590
1650
2140
2140
2670
2670
2670
3200
3700
3700
3950
3950
4320
4320
4320
4320
4610
Fax
[kN]
14.400
15.850
20.750
28.100
36.300
39.000
48.500
60.600
64.100
75.200
95.000
109.000
158.000
178.000
222.500
248.000
344.000
365.000
480.000
508.000
535.000
673.500
815.000
852.000
948.000
988.000
1.124,000
1.167,000
1.210,000
1.253,000
1.380,000
T
[Nm]
77
77
77
86
86
86
86
95
95
108
108
120
120
120
144
144
162
162
187
187
187
187
204
204
204
204
227
227
227
227
227
L tot
[mm]
60
60
60
68
68
68
68
75
75
88
88
98
98
98
120
120
135
135
158
158
158
158
172
172
172
172
190
190
190
190
190
L1
[mm]
65
65
65
74
74
74
74
81
81
94
94
104
104
104
126
126
142
142
165
165
165
165
180
180
180
180
200
200
200
200
200
L
[mm]
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235
190 x 250
200 x 260
220 x 285
240 x 305
260 x 325
280 x 355
300 x 375
320 x 405
340 x 425
360 x 455
380 x 475
400 x 495
420 x 515
440 x 545
460 x 565
480 x 585
500 x 605
520 x 630
540 x 650
560 x 670
580 x 690
600 x 710
d x D
[mm]
4,1
4,4
4,8
6,5
7
7,4
7,8
10
10,6
14,3
15
19,8
21,4
23
35,2
37,4
51,3
54,1
75,4
79
82,8
86,5
110
114
119
123
148
154
160
165
170
Peso
[kg]

TTEF 7015.1
25TTEF 7015.1 480 x 585
Como Encomendar:
Modelo d x D
O Anel de Fixação TTEF 7015.1 foi especialmente
desenvolvido para montagens de tambores
transportadores de correia.
Possui o mesmo dimensional que o TTEF 7015.0,
mas é montado com parafusos de menor
diâmetro, oferecendo uma pressão de contato
entre eixo e cubo menor, adequada a este tipo
de aplicação.
d x D
[mm]
100 x 145
110 x 155
120 x 165
130 x 180
140 x 190
150 x 200
160 x 210
170 x 225
180 x 235
190 x 250
200 x 260
220 x 285
240 x 305
260 x 325
280 x 355
300 x 375
320 x 405
340 x 425
360 x 455
380 x 475
400 x 495
420 x 515
440 x 545
460 x 565
480 x 585
500 x 605
520 x 630
540 x 650
560 x 670
580 x 690
600 x 710
620 x 730
640 x 750
L
[mm]
65
65
65
74
74
74
74
81
81
94
94
104
104
104
126
126
142
142
165
165
165
165
180
180
180
180
200
200
200
200
200
200
200
L1
[mm]
60
60
60
68
68
68
68
75
75
88
88
98
98
98
120
120
135
135
158
158
158
158
172
172
172
172
190
190
190
190
190
190
190
L tot
[mm]
75
75
75
84
84
84
84
93
93
106
106
116
116
116
140
140
158
158
183
183
183
183
200
200
200
200
220
220
220
220
220
220
220
T
[Nm]
6.700
8.200
10.700
14.500
15.650
18.000
22.000
27.700
31.200
37.100
43.400
55.000
70.000
90.000
120.000
125.000
185.800
200.000
215.200
256.000
320.000
350.000
393.000
411.500
465.000
485.000
538.000
560.000
651.000
676.000
700.000
720.000
745.000
Fax
[kN]
134
149
178
223
223
240
275
325
346
390
434
500
583
692
830
830
1.161
1.161
1.195
1.347
1.600
1.600
1.786
1.786
1.937
1.937
2.069
2.069
2.325
2.325
2.325
2.325
2.325
P
[N/mm²]
86
87
95
93
86
85
90
92
91
84
88
83
86
91
93
87
98
91
74
79
89
85
81
78
83
80
73
71
77
73
71
69
67
P.c
[N/mm²]
60
62
69
68
64
64
69
70
70
64
68
64
68
73
74
70
78
73
59
64
72
70
66
64
68
66
61
59
65
62
60
59
58
Qtd
Parafusos
9
10
12
15
15
16
18
15
16
18
20
21
24
27
28
28
28
28
24
27
32
32
27
27
30
30
32
32
36
36
36
36
36
Ta
[Nm]
83
83
83
83
83
83
83
145
145
145
145
145
145
145
230
230
355
355
485
485
485
485
690
690
690
690
690
690
690
690
690
690
690
Peso
[kg]
4,1
4,4
4,8
6,5
7
7,4
7,8
10
10,6
14,3
15
19,8
21,4
23
35,2
37,4
51,3
54,1
75,4
79
82,8
86,5
110
114
119
123
148
154
160
165
170
175
180
Parafuso
Ø x Comp
M 10 x 55
M 10 x 55
M 10 x 55
M 10 x 60
M 10 x 60
M 10 x 60
M 10 x 60
M 12 x 65
M 12 x 65
M 12 x 75
M 12 x 75
M 12 x 80
M 12 x 80
M 12 x 80
M 14 x 100
M 14 x 100
M 16 x 110
M 16 x 110
M 18 x 140
M 18 x 140
M 18 x 140
M 18 x 140
M 20 x 140
M 20 x 140
M 20 x 140
M 20 x 140
M 20 x 150
M 20 x 150
M 20 x 150
M 20 x 150
M 20 x 150
M 20 x 150
M 20 x 150

26

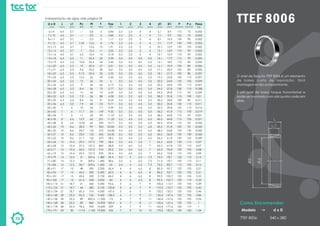

TTEF 8006
O anel de fixação TTEF 8006 é um elemento
de baixo custo de aquisição, fácil
montagem e não autocentrante.
É um anel de baixo torque transmissível e
pode ser montado com até quatro anéis em
série.
TTEF 8006 340 x 380
Como Encomendar:
Modelo d x D
0,002
0,002
0,002
0,002
0,002
0,002
0,002
0,005
0,005
0,006
0,006
0,007
0,007
0,009
0,007
0,008
0,009
0,01
0,011
0,011
0,016
0,019
0,021
0,021
0,026
0,045
0,043
0,045
0,049
0,07
0,07
0,08
0,09
0,15
0,11
0,12
0,21
0,21
0,22
0,23
0,39
0,42
0,46
0,86
0,96
1
1
1,54
Peso
[kg]
75
70
90
105
105
90
90
90
85
85
85
80
110
105
115
110
95
100
85
115
110
100
95
105
95
95
135
130
125
115
110
105
100
110
110
100
105
105
105
110
105
105
105
105
105
105
110
105
P.c
[N/mm²]
115
105
120
140
135
115
110
115
110
105
105
100
140
135
135
130
115
115
100
130
125
115
110
115
110
105
155
150
140
130
125
120
115
125
120
115
125
120
120
120
120
120
120
120
120
120
120
120
P
[N/mm²]
8,9
9,9
10,9
11,9
12,9
14,9
15,9
17,9
18,9
19,9
20,9
21,9
23,8
24,8
25,8
27,8
29,8
31,8
34,8
35,8
39,8
41,8
43,8
44,8
47,8
51,8
54,8
56,8
61,8
63,8
67,8
70,8
72,8
78,7
79,7
83,7
90,7
95,7
100,7
105,7
113,7
123,7
133,7
147,6
157,6
167,6
177,6
190,5
D1
[mm]
6,1
7,1
8,1
9,1
10,1
12,1
13,1
14,1
15,1
16,1
17,1
18,1
19,2
20,2
22,2
24,2
25,2
28,2
30,2
32,2
35,2
36,2
38,2
40,2
42,2
45,2
48,2
50,2
55,2
56,2
60,2
63,2
65,2
70,3
71,3
75,3
80,3
85,3
90,3
95,3
100,3
110,3
120,2
130,4
140,4
150,4
160,4
170,5
d1
[mm]
4
4
4
4
4
4
4
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
6,5
6,5
6,5
6,5
6,5
6,5
7
7
7
7
7,5
7,5
7,5
8
8
8
8
9
9
9
11
11
11
11
12
4
[mm]
3
3
3
3
3
3
3
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
5,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
7
7
7
9
9
8
9
10
3
[mm]
2,5
2,5
2,5
2,5
2,5
2,5
2,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
9
2
[mm]
2,5
2,5
2,5
2,5
2,5
2,5
2,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
4
4
4
4
5
5
5
5
6
6
6
7
1
[mm]
0,84
0,86
1,17
1,76
1,91
2,02
3,18
3,24
3,42
3,51
3,61
5,22
5,33
6
6,13
5,77
6,33
6,08
8,24
9,77
9,39
9,55
11,57
11,22
15,71
23,84
24,08
24,35
28,2
28,6
28,8
29,2
39,4
39,4
38,6
55
56,4
60,5
64,2
84
93,6
100,8
147,6
158,5
172
182,5
229
236
Fax
[kN]
3,8
3,9
5,3
15,6
15,6
15,6
15,6
25,4
25,4
25,4
25,4
25,4
36
36
36
36
36
36
36
45
54
54
54
66
66
99
132
132
132
157,2
157,2
157,2
157,2
209,6
209,6
209,6
290
305
320
330
445
485
510
765
800,5
860
900
1,160
Pt
[N]
---
---
---
7,65
7
7
6,5
11
10,8
10
9,6
9,15
12,5
12
9
8,4
10
7,5
8,6
7,9
10
11,7
11
13,9
15,55
28,3
24,7
23,6
21,7
29,5
27,5
26,5
25,5
31
31
34,7
48
45,5
43,6
41,3
61
66
60,3
96,3
89
85
78,6
117,4
Pc
[kN]
3,7
3,7
3,7
3,7
3,7
3,7
3,7
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
6
6
6
6,6
6,6
8,6
8,6
8,6
8,6
10,4
10,4
10,4
10,4
12,2
12,2
12,2
15
15
15
15
18,7
18,7
18,7
25,3
25,3
25,3
25,3
30
L1
[mm]
4,5
4,5
4,5
4,5
4,5
4,5
4,5
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
7
7
7
8
8
10
10
10
10
12
12
12
12
14
14
14
17
17
17
17
21
21
21
28
28
28
28
33
L
[mm]
6 x 9
7 x 10
8 x 11
9 x 12
10 x 13
12 x 15
13 x 16
14 x 18
15 x 19
16 x 20
17 x 21
18 x 22
19 x 24
20 x 25
22 x 26
24 x 28
25 x 30
28 x 32
30 x 35
32 x 36
35 x 40
36 x 42
38 x 44
40 x 45
42 x 48
45 x 52
48 x 55
50 x 57
55 x 62
56 x 64
60 x 68
63 x 71
65 x 73
70 x 79
71 x 80
75 x 84
80 x 91
85 x 96
90 x 101
95 x 106
100 x 114
110 x 124
120 x 134
130 x 148
140 x 158
150 x 168
160 x 178
170 x 191
d x D
[mm]
2
3
5
8
10
11
13
22
24
27
30
32
49
53
66
73
72
88
91
131
171
169
181
231
235
353
572
602
670
790
860
910
950
1.380
1.400
1.450
2.200
2.400
2.730
3.050
4.200
5.150
6.050
9.600
11.000
12.900
14.600
19.500
T
[Nm]

TTEF 8006
27
Diâmetro de centro dos parafusos I=
D+12+dG (parafusos fixados no cubo)
Diâmetro de centro dos parafusos I=
D-12-dG (parafusos fixados no eixo)
Espessura da flange de aperto Sf=
dG * 1,3 (parafusos classe 8.8)
Espessura da flange de aperto Sf=
dG * 1,8 (parafusos classe 12.9)
1 elemento = Tcatálogo
2 elementos= T * 1,55catálogo
Torque transmissível:
Montagem com vários anéis
1,5
1,8
2,4
2,5
2,6
3,4
3,8
4,8
4,9
5
6,4
6,5
6,8
11
11,5
12,3
13
13,7
14,1
14,8
15,5
16
26,7
27
Peso
[kg]
105
110
105
110
110
105
110
89
89
89
89
89
89
89
89
90
90
90
90
90
91
91
91
91
P.c
[N/mm²]
120
120
120
120
120
120
120
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
P
[N/mm²]
200,5
210,5
223,4
233,4
243,4
256,4
266,4
279,2
289,2
299,2
312,2
322,2
332,2
359
379
399
419
439
459
479
499
519
539
569
D1
[mm]
180,5
190,5
200,6
210,6
220,6
230,6
240,6
250,8
260,8
270,8
280,8
290,8
300,8
321
341
361
381
401
421
441
461
481
501
521
d1
[mm]
12
12
13
13
13
14
14
16
16
16
17
17
17
25
25
25
25
25
25
25
25
25
25
30
4
[mm]
10
10
11
11
11
12
12
13
13
13
14
14
14
20
20
20
20
20
20
20
20
20
20
24
3
[mm]
9
9
10
10
10
10
10
10
10
10
11
11
11
15
15
15
15
15
15
15
15
15
15
18
2
[mm]
7
7
7
7
7
7
7
7
7
7
7
7
7
10
10
10
10
10
10
10
10
10
10
12
1
[mm]
255
310
333
345
408
425
415
435
450
520
535
555
710
755
800
845
890
935
980
1020
1070
1110
1430
1480
Fax
[kN]
21.300
24.200
31.000
35.000
38.000
47.000
51.000
52.000
56.500
61.000
72.500
77.500
83.000
114.000
128.500
144.000
160.500
178.000
196.000
215.000
235.000
256.000
278.000
372.000
T
[Nm]
1,200
1,260
1,550
1,610
1,690
2,000
2,250
2,060
2,132
2,207
2,536
2,632
2,704
3,492
3,672
3,858
4,069
4,256
4,440
4,633
4,824
5,039
5,229
6,788
Pt
[N]
111,3
105
134,2
127,2
122,1
164,5
157,4
190
182
177
206
222
214
292
272
258
269
256
244
234
224
239
229
338
Pc
[kN]
30
30
34,8
34,8
34,8
39,5
39,5
44
44
44
49
49
49
59
59
59
59
59
59
59
59
59
59
73
L1
[mm]
33
33
38
38
38
43
43
48
48
48
53
53
53
65
65
65
65
65
65
65
65
65
65
80
L
[mm]
180 x 201
190 x 211
200 x 224
210 x 234
220 x 244
230 x 257
240 x 267
250 x 280
260 x 290
227 x 300
280 x 313
290 x 323
300 x 333
320 x 360
340 x 380
360 x 400
380 x 420
400 x 440
420 x 460
440 x 480
460 x 500
480 x 520
500 x 540
520 x 570
d x D
[mm]

28
TTEF HSD
Os discos de contração TTEF HSD fixam um
eixo sólido a um eixo oco, sem o uso dos
tradicionais sistemas de fixação; chavetas,
entalhos no eixo, etc.
Composto por dois elementos possui alto
torque.
TTEF HSD 50 x 90
Como Encomendar:
Modelo d x D
40
dw
*manter espaço para uso de torquimetro
d
[mm]
00
12
14
16
18
20
24
30
36
38
44
40
50
55
62
60
68
75
80
90
85
100
95
110
105
dw
[mm]
9
10
11
12
13
14
15
16
17
18
19
20
22
24
25
26
27
30
33
34
35
37
38
40
42
42
45
48
48
50
52
50
55
60
55
60
65
60
65
70
65
70
75
70
75
80
80
85
90
D
[mm]
00
35
38
41
44
47
50
60
72
80
90
100
110
115
138
141
155
170
185
L
[mm]
00
11
11
15
15
15
18
20
22
24
26
29
29
29
31
31
38
43
49
i
[mm]
00
9
9
12
12
12
14
16
18
20
22
23
23
23
25
25
30
34
39
d1
[mm]
00
24
26
28
30
32
36
44
52
61
68
72
80
86
100
104
114
124
136
d2
[mm]
00
13
15
17
19
21
26
32
39
47
53
58
66
72
79
84
94
104
114
e
[mm]
00
1
1
1,5
1,5
1,5
2
2
2
2
2,5
3
3
3
4
4
4
4
5,5
T
[Nm]
20
40
30
50
70
90
80
110
150
180
160
210
280
270
320
360
440
610
820
690
770
920
1.110
1.290
1.510
1.230
1.530
1.860
1.670
1.890
2.120
1.870
2.450
3.120
2.330
3.020
3.810
3.190
4.060
4.910
5.400
6.500
7.800
6.000
7.200
8.500
10.000
11.700
13.600
Fax
[Kn]
5
8
6
9
10
13
11
14
18
20
17
20
25
23
25
28
32
41
50
41
44
50
58
65
71
59
68
78
70
76
81
75
89
104
85
101
117
106
123
140
166
187
208
171
192
213
249
275
302
Ta
[Nm]
00
12
12
12
12
12
12
12
29
29
29
29
29
29
58
58
58
58
100
Peso
[kg]
00
0,1
0,1
0,1
0,1
0,1
0,2
0,3
0,5
0,6
0,8
1,1
1,3
1,3
2,3
2,3
3,2
4,3
5,8
*

29
Peso
[kg]
6,9
8,7
10
10
15
00
21
22
32
36
53
66
82
103
120
138
189
Ta
[Nm]
100
100
160
160
160
00
240
240
240
240
470
470
470
470
820
820
820
Fax
[Kn]
280
307
334
319
347
375
382
412
473
392
421
481
482
514
578
622
659
734
692
730
805
916
961
1.053
1.073
1.120
1.216
1.283
1.395
1.509
1.439
1.555
1.790
1.715
1.842
2.099
2.051
2.186
2.458
2.456
2.605
2.906
2.511
2.655
2.945
3.118
3.283
3.617
T
[Nm]
11.900
13.800
15.900
14.400
16.500
18.700
18.100
20.600
26.000
19.600
22.100
27.600
26.500
29.500
36.100
37.300
41.200
49.600
45.000
49.000
58.000
64.000
70.000
82.000
81.000
87.000
100.000
103.000
119.000
136.000
122.000
140.000
179.000
163.000
184.000
231.000
215.000
240.000
295.000
270.000
300.000
363.000
301.000
332.000
398.000
390.000
427.000
506.000
e
[mm]
6,5
6,5
8,5
8,5
8,5
9,5
10
10
11
12
13
14
16
16
16
18
d2
[mm]
124
129
139
144
159
169
179
191
206
228
248
268
288
308
328
348
d1
[mm]
147
152
165
172
184
198
208
222
238
268
288
312
334
360
380
402
i
[mm]
42
42
46
46
50
56
56
71
71
88
92
103
114
122
122
134
L
[mm]
53
53
58
58
62
68
68
85
85
103
107
119
132
140
140
155
D
[mm]
197
215
230
230
263
290
300
320
340
370
405
430
460
485
520
570
dw
[mm]
85
90
95
0
95
100
95
100
110
100
105
115
110
115
125
120
125
135
130
135
145
140
145
155
150
155
165
160
170
180
170
180
200
190
200
220
210
220
240
220
230
250
240
250
270
250
260
280
d
[mm]
120
115
125
135
130
140
155
150
165
160
175
170
185
180
200
195
220
240
260
280
300
320
340
TTEF HSD
torque.
TTEF HSD 50 x 90
Como Encomendar:
Modelo d x D
40
dw
*

30
TTEF HSD
torque.
TTEF HSD 50 x 90
Como Encomendar:
Modelo d x D
40
dw
Peso
[kg]
776
835
1064
1178
1345
1346
1646
202
207
244
249
285
393
419
492
567
744
Ta
[Nm]
1640
1640
1640
2210
2210
2210
2210
820
820
1210
1210
1210
1210
1210
1640
1640
1640
Fax
[Kn]
9.318
9.572
10.081
11.032
11.314
11.881
11.616
12.190
12.767
12.562
13.140
13.722
13.585
14.169
14.756
16.004
16.636
17.589
18.147
18.823
20.181
3.649
3.825
4.001
3.676
3.852
4.206
4.034
4.215
4.397
4.411
4.605
4.996
4.640
4.829
5.209
5.557
5.764
6.181
6.133
6.345
6.771
6.843
7.066
7.516
7.478
7.711
8.180
8.976
9.234
9.752
T
[Nm]
2.097,000
2.201,000
2.420,000
2.593,000
2.715,000
2.970,000
2.904,000
3.169,000
3.447,000
3.329,000
3.614,000
3.911,000
3.804,000
4.109,000
4.427,000
4.801,000
5.157,000
5.716,000
5.807,000
6.211,000
7.063,000
493.000
535.000
580.000
496.000
539.000
631.000
585.000
632.000
681.000
640.000
691.000
799.000
742.000
797.000
912.000
945.000
1.009,000
1.143,000
1.104,000
1.174,000
1.320,000
1.300,000
1.378,000
1.541,000
1.496,000
1.581,000
1.759,000
1.930,000
2.031,000
2.243,000
e
[mm]
22
28
28
32
32
38
50
20
20
20
20
20
20
20
22
22
22
d2
[mm]
568
598
630
670
710
760
810
358
368
388
398
428
448
468
488
508
538
d1
[mm]
632
664
706
748
788
850
900
414
424
444
454
486
506
526
552
572
606
i
[mm]
213
228
254
260
260
278
296
140
140
144
144
164
172
172
188
188
213
L
[mm]
238
260
286
292
292
320
350
162
162
166
166
186
194
194
213
213
238
D
[mm]
940
960
970
1070
1140
1150
1230
580
590
640
650
670
740
770
800
850
910
dw
[mm]
450
460
480
470
480
500
500
520
540
530
550
570
560
580
600
600
620
650
640
660
700
270
280
290
270
280
300
290
300
310
290
300
320
320
330
350
340
350
370
360
370
390
380
390
410
400
410
430
430
440
460
d
[mm]
560
590
620
660
700
750
800
350
360
380
390
420
440
460
480
500
530
*

TTEF STW
31TTEF STW 14 x 37
Como Encomendar:
Modelo d x D
O Disco de Fixação STW é um dispositivo de
fixação externo de alta capacidade.
Eles fixam um eixo sólido a um eixo oco, sem o
uso dos tradicionais sistemas de fixação;
chavetas, entalhos no eixo, etc.
torque e fácil desmontagem.
10
dw
d
[mm]
14
16
18
20
22
24
30
36
40
44
50
55
62
68
75
80
90
100
dw
[mm]
10
11
12
12
13
14
14
15
16
16
17
18
18
19
20
19
20
21
24
25
26
28
30
31
30
32
34
34
35
36
38
40
42
42
45
48
48
50
52
50
55
60
55
60
65
60
65
70
65
70
75
70
75
80
D
[mm]
37
41
44
48
48
50
60
72
75
80
90
100
110
115
138
145
155
170
L
[mm]
12
15
15
19
19
19
21
23
24
25
27
30
30
30
32
32
39
44
i
[mm]
9
12
12
14
14
14
16
18
19
20
22
23
23
23
25
25
30
34
d1
[mm]
24
27
29
34
36
36
44
52
57
61
70
75
86
86
100
100
114
124
d2
[mm]
15
17
19
24
26
26
32
38
42
47
53
58
66
72
79
84
94
104
e
[mm]
1,5
1,5
1,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
3,5
3,5
3,5
3,5
3,5
4,5
5
Ta
[Nm]
2
4
4
4
4
4
4
12
12
12
12
12
12
12
30
30
30
30
Peso
[kg]
0,1
0,1
0,1
0,2
0,2
0,2
0,3
0,5
0,5
0,6
0,8
1,1
1,3
1,4
2,4
2,5
3,3
4,3
Fax
[Kn]
5
7
8
11
12
14
16
18
20
14
15
17
19
21
23
25
27
29
29
31
33
50
58
58
62
60
63
64
74
77
79
86
92
79
88
97
100
111
115
97
106
120
119
137
155
124
140
158
170
190
210
195
220
240
T
[Nm]
18
27
35
45
60
80
85
100
130
130
150
180
170
200
230
170
210
250
300
340
380
440
570
630
560
670
800
710
780
860
940
1.160
1.380
1.160
1.520
1.880
1.750
2.000
2.250
1.850
2.500
3.150
2.400
3.200
3.950
3.200
3.900
4.600
4.750
6.000
7.250
6.000
7.500
9.000
*

32
TTEF STW
O Disco de fixação STW é um dispositivo de
Eles fixam um eixo sólido a um eixo oco, sem
o uso dos tradicionais sistemas de fixação;
TTEF STW 460 x 770
Como Encomendar:
Modelo d x D
40
dw
d
[mm]
110
125
140
155
165
dw
[mm]
75
80
85
85
90
95
95
100
105
105
110
115
115
120
125
D
[mm]
185
215
230
265
290
L
[mm]
50
54
60
64
71
i
[mm]
39
42
46
50
56
d1
[mm]
136
160
175
192
210
d2
[mm]
114
134
146
165
175
e
[mm]
5,5
6
7
7
7,5
Ta
[Nm]
59
59
100
100
250
Peso
[kg]
5,9
8,6
10
15
22
Fax
[Kn]
229
252
262
296
324
352
367
396
425
447
478
509
595
630
655
T
[Nm]
7.200
9.000
10.800
11.000
13.000
15.000
15.100
17.600
20.100
22.000
25.000
28.000
31.000
35.000
39.000
7,5
7,5
7,5
7,5
8
8,5
8,5
10
10
10
11
11
11
40.000
44.000
48.000
55.000
60.000
65.000
65.000
76.000
81.500
78.000
84.000
90.000
100.000
108.000
116.000
120.000
138.000
156.000
164.000
184.000
204.000
217.000
245.000
273.000
262.000
293.000
308.000
306.000
340.000
374.000
394.000
430.000
466.000
458.000
500.000
521.000
507.000
550.000
572.000
605
639
675
778
819
861
933
1.025
1.071
990
1.035
1.080
1.190
1.239
1.290
1.464
1.576
1.675
1.760
1.880
2.010
2.090
2.220
2.350
2.431
2.567
2.636
2.647
2.786
2.900
3.119
3.249
3.400
3.276
3.430
3.500
3.310
3.461
3.536
250
250
250
250
250
490
490
490
490
490
490
490
490
22
37
41
41
54
67
82
102
118
131
186
195
204
185
195
210
210
230
248
268
288
308
328
348
358
368
220
236
246
246
270
295
321
346
364
386
408
432
432
56
71
71
71
88
92
103
114
122
122
134
140
140
71
86
86
86
104
109
120
134
142
142
156
162
162
300
330
350
350
370
405
440
460
485
520
570
580
590
125
130
135
135
140
145
140
150
155
150
155
160
160
165
170
170
180
190
190
200
210
210
220
230
230
240
245
240
250
260
250
260
270
270
280
285
280
290
295
175
185
195
200
220
240
260
280
300
320
340
350
360
*

TTEF STW
33TTEF STW 14 x 37
Como Encomendar:
Modelo d x D
O Disco de Fixação STW é um dispositivo de
Eles fixam um eixo sólido a um eixo oco, sem
o uso dos tradicionais sistemas de fixação;
10
dw
15
15
16
16
16
19
19
12
12
12
12
12,5
12,5
12,5
12,5
12,5
12,5
e
[mm]
600
630
670
710
760
810
910
387
397
407
427
447
468
488
508
538
568
d2
[mm]
685
715
765
805
864
920
1030
458
468
480
504
527
547
570
590
620
650
d1
[mm]
235
235
260
260
278
296
332
144
144
144
164
177
177
188
188
215
215
i
[mm]
265
265
292
292
310
334
370
168
168
168
188
202
202
213
213
240
240
L
[mm]
470
480
490
500
510
520
530
540
550
560
575
590
600
615
630
645
660
675
720
740
760
290
300
310
300
310
320
315
320
330
330
340
350
340
350
360
360
370
380
380
390
400
400
410
420
430
440
450
450
460
470
dw
[mm]
980
1020
1070
1180
1250
1370
1480
645
660
680
690
750
770
800
850
900
950
D
[mm]
590
620
660
700
750
800
900
380
390
400
420
440
460
480
500
530
560
d
[mm]
2.250.000
2.400.000
2.550.000
2.700.000
2.860.000
3.020.000
3.100.000
3.280.000
3.460.000
3.450.000
3.700.000
3.950.000
4.400.000
4.700.000
5.000.000
5.400.000
5.750.000
6.100.000
7.200.000
7.750.000
8.300.000
590.000
640.000
690.000
660.000
710.000
760.000
715.000
735.000
790.000
780.000
840.000
900.000
890.000
960.000
1.030.000
1.000.000
1.070.000
1.140.000
1.200.000
1.270.000
1.340.000
1.440.000
1.520.000
1.600.000
1.820.000
1.940.000
2.060.000
2.000.000
2.130.000
2.260.000
T
[Nm]
9.574
10.000
10.410
10.800
11.220
11.620
11.700
12.150
12.580
12.320
12.870
13.390
14.670
15.280
15.870
16.740
17.420
18.070
20.000
20.950
21.840
3.910
4.080
4.248
4.160
4.330
4.484
4.260
4.345
4.500
4.850
5.040
5.220
4.740
4.910
5.090
5.670
5.860
6.050
6.150
6.350
6.550
6.560
6.730
6.930
8.465
8.818
9.156
8.889
9.261
9.617
Fax
[Kn]
1250
1250
1640
1640
1640
1640
1640
840
840
840
840
840
840
840
1250
1250
1250
Ta
[Nm]
890
950
1190
1515
1785
2390
2930
239
260
280
316
408
420
505
575
705
780
Peso
[kg]
*

34
TTEF DSK
As buchas de fixação TTEF DSK são de fácil
montagem e desmontagem e possuem
uma fixação simples e exata.
Seus diâmetros internos e externos são
retificados nas tolerâncias de H6 e h5.
Usadas para fixar eixos em polias, volantes,
engrenagens, excêntricos, alavancas e
embreagens, sem a necessidade de rasgos
e chavetas
TTEF DSK 22 x 35
Como Encomendar:
Modelo d x D
A 0,01A
Ød(H6)
ØD(H5)
14 x 26
15 x 28
16 x 28
16 x 32
18 x 30
18 x 35
20 x 32
20 x 37
20 x 40
22 x 35
22 x 38
22 x 42
25 x 37
25 x 42
25 x 45
28 x 40
28 x 45
28 x 48
30 x 42
30 x 47
30 x 50
30 x 55
32 x 48
32 x 52
32 x 56
35 x 52
35 x 55
35 x 60
40 x 56
40 x 62
40 x 65
40 x 70
45 x 68
45 x 70
45 x 75
50 x 72
50 x 75
50 x 80
55 x 80
55 x 85
60 x 85
60 x 90
65 x 90
65 x 95
70 x 100
75 x 105
80 x 110
85 x 120
14
15
16
16
18
18
20
20
20
22
22
22
25
25
25
28
28
28
30
30
30
30
32
32
32
35
35
34
40
40
40
40
45
45
45
50
50
50
55
55
60
60
65
65
70
75
80
85
26
28
28
32
30
35
32
37
40
35
38
42
37
42
45
40
45
48
42
47
50
55
48
52
56
52
55
60
56
62
65
70
68
70
75
72
75
80
80
85
85
90
90
95
100
105
110
120
21
21
21
31
21
31
21
31
36
21
31
36
21
31
36
21
31
36
21
31
36
41
31
36
41
31
36
41
31
36
41
52
36
41
52
36
41
52
41
52
41
52
41
52
52
52
52
57
36
44
43
71
53
96
62
100
130
75
100
210
85
140
260
98
170
300
110
190
340
390
180
360
410
230
420
630
240
540
750
830
640
860
950
750
1040
1850
1100
2070
1320
2370
1450
2640
2990
3250
3520
3560
5100
5900
5400
8900
5900
10700
6200
10000
13000
6800
9100
19100
6800
11200
20800
7000
12100
21400
7300
12700
22700
26000
11300
22500
25600
13100
24000
36000
12000
27000
37500
41500
28400
38200
42200
30000
40800
74000
40000
75400
44000
79000
44600
81400
85400
86700
88000
83800
3
3
3
4
3
4
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
6
4
5
6
4
5
6
4
5
6
8
5
6
8
5
6
8
6
8
6
8
6
8
8
8
8
8
2
2
2
5
2
5
2
5
7
2
5
10
2
5
10
2
5
10
2
5
10
13
5
10
13
5
10
17
5
10
17
25
10
17
25
10
17
40
17
40
17
40
17
40
40
40
40
40
0,045
0,059
0,058
0,161
0,074
0,227
0,093
0,278
0,434
0,131
0,302
0,519
0,155
0,439
0,666
0,203
0,562
0,84
0,24
0,655
0,973
1,594
0,69
1,117
1,687
0,936
1,362
2,18
1,174
2,142
2,898
5,298
3,007
3,761
6,778
3,602
4,784
8,518
5,981
10,538
7,364
12,86
8,948
15,505
18,494
21,85
25,592
40,255
d x D
[mm]
d
(H6)
[mm]
D
(h5)
[mm]
K
[mm]
T
[Nm]
Fax
[N]
h
[mm]
Ta
[Nm]
Massa de momento
de Inércia J
[kg cm²]

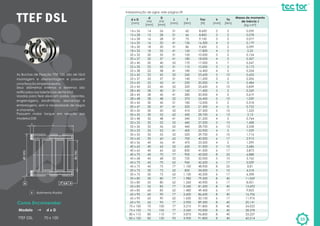

TTEF DSL
35TTEF DSL 70 x 100
Como Encomendar:
Modelo d x D
As Buchas de Fixação TTEF DSL são de fácil
montagem e desmontagem e possuem
uma fixação simples e exata.
Seus diâmetros internos e externos são
retificados nas tolerâncias de H6 e h5.
Usadas para fixar eixos em polias, volantes,
engrenagens, excêntricos, alavancas e
embreagens, sem a necessidade de rasgos
e chavetas.
Possuem maior torque em relação aos
modelos DSK
A 0,01A
Ød(H6)
ØD(H5)
A- Batimento Radial
d x D
[mm]
d
(H6)
[mm]
D
(h5)
[mm]
L
[mm]
T
[Nm]
Fax
[N]
h
[mm]
Ta
[Nm]
Massa de momento
de Inércia J
[kg cm²]
14 x 26
15 x 28
16 x 28
16 x 32
18 x 30
18 x 35
20 x 32
20 x 37
20 x 40
22 x 35
22 x 38
22 x 42
25 x 37
25 x 42
25 x 45
28 x 40
28 x 45
28 x 48
30 x 42
30 x 47
30 x 50
30 x 55
32 x 48
32 x 52
32 x 56
35 x 52
35 x 55
35 x 60
40 x 56
40 x 62
40 x 65
40 x 70
45 x 68
45 x 70
45 x 75
50 x 72
50 x 75
50 x 80
55 x 80
55 x 85
60 x 85
60 x 90
65 x 90
65 x 95
70 x 100
75 x 105
80 x 110
85 x 120
14
15
16
16
18
18
20
20
20
22
22
22
25
25
25
28
28
28
30
30
30
30
32
32
32
35
35
35
40
40
40
40
45
45
45
50
50
50
55
55
60
60
65
65
70
75
80
85
26
28
28
32
30
35
32
37
40
35
38
42
37
42
45
40
45
48
42
47
50
55
48
52
56
52
55
60
56
62
65
70
68
70
75
72
75
80
80
85
85
90
90
95
100
105
110
120
31
31
31
41
31
41
31
41
52
31
41
52
31
41
52
31
41
52
31
41
52
62
41
52
62
41
52
62
41
52
62
77
52
62
77
52
62
77
62
77
62
77
62
77
77
77
77
92
60
66
73
130
86
160
100
180
170
110
180
260
140
250
320
160
280
370
180
320
410
430
340
440
460
400
520
700
470
620
830
900
720
960
1.100
850
1.130
1.980
1.260
2.240
1.480
2.600
1.630
2.900
3.210
3.560
3.870
3.900
8.600
8.800
9.100
16.300
9.600
17.800
10.000
18.000
17.000
10.000
16.400
23.600
11.200
20.000
25.600
11.400
20.000
26.400
12.000
21.300
27.300
28.700
21.200
27.500
28.700
22.900
29.700
40.000
23.500
31.000
41.500
45.000
32.000
42.600
48.900
34.000
45.200
79.200
45.900
81.500
49.400
86.600
50.100
89.300
91.800
95.000
96.800
91.800
3
3
3
4
3
4
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
6
4
5
6
4
5
6
4
5
6
8
5
6
8
5
6
8
6
8
6
8
6
8
8
8
8
8
2
2
2
5
2
5
2
5
7
2
5
10
2
5
10
2
5
10
2
5
10
13
5
10
13
5
10
17
5
10
17
25
10
17
25
10
17
40
17
40
17
40
17
40
40
40
40
40
0,059
0,078
0,077
0,179
0,099
0,25
0,124
0,307
0,547
0,173
0,334
0,653
0,206
0,484
0,839
0,269
0,619
1,059
0,318
0,722
1,225
2,13
0,764
1,408
2,258
1,029
1,716
2,913
1,299
2,686
3,873
6,888
3,765
5,029
8,81
4,518
6,398
11,069
8,001
13,692
9,853
16,706
11,976
20,141
24,022
28,378
33,237
60,214

36

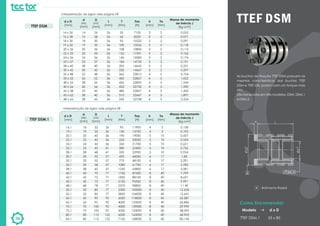

TTEF DSM
As buchas de fixação TTEF DSM possuem as
mesmas caracteristicas das buchas TTEF
DSM e TTEF DSL porem com um torque mais
alto.
São fornecidas em três modelos, DSM, DSM.1
e DSM.2.
TTEF DSM.1 55 x 85
Como Encomendar:
Modelo d x D
A- Batimento Radial
A 0,01A
Massa de momento
de Inércia J
[kg cm²]
Ta
[Nm]
h
[mm]
Fax
[N]
T
[Nm]
L
[mm]
D
(h5)
[mm]
d
(H6)
[mm]
d x D
[mm]
16,1
19,1
20,1
22,1
24,1
25,1
28,1
30,1
32,1
35,1
38,1
40,1
42,1
45,1
48,1
50,1
55,1
60,1
65,1
70,1
75,1
80,1
85,1
16
19
20
22
24
25
28
30
32
35
38
40
42
45
48
50
55
60
65
70
75
80
85
32
35
40
42
44
45
48
52
55
58
60
70
72
75
78
80
85
90
95
100
105
110
115
26
26
36
36
36
41
41
57
57
57
57
77
77
77
77
77
77
92
92
92
92
122
122
95
130
190
220
260
280
320
690
770
1080
1250
1750
1850
2100
2370
2500
2850
3550
4000
4500
5000
6500
7150
11900
13700
19000
20000
21700
22400
22900
46000
48100
61700
65800
87500
88100
93300
98800
100000
104000
118000
123000
129000
133000
163000
168000
4
4
5
5
5
5
5
6
6
6
6
8
8
8
8
8
8
8
8
8
8
8
8
5
5
10
10
10
10
10
17
17
17
17
40
40
40
40
40
40
40
40
40
40
40
40
0,138
0,192
0,437
0,524
0,621
0,755
0,954
1,85
2,291
2,785
3,081
7,799
8,631
9,991
11,49
12,634
15,641
22,287
26,884
29,999
38,095
68,903
80,143
TTEF DSM
Massa de momento
de Inércia J
[kg cm²]
0,055
0,071
0,091
0,118
0,115
0,162
0,174
0,191
0,251
0,297
0,754
1,022
1,244
1,290
1,455
1,897
2,254
Ta
[Nm]
2
2
2
2
2
2
2
2
2
2
5
5
5
5
5
5
5
h
[mm]
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
Fax
[N]
7100
8250
10222
10526
10800
11091
12083
14720
14643
14667
22813
22857
22895
22750
22857
22667
22708
T
[Nm]
50
66
92
100
108
122
145
184
205
220
365
400
435
455
480
510
545
L
[mm]
26
26
26
26
26
26
26
26
26
26
36
36
36
36
36
36
36
D
(h5)
[mm]
26
28
30
32
32
35
36
37
40
42
48
52
55
56
45
40
45
d
(H6)
[mm]
14
16
18
19
20
22
24
25
28
30
32
35
38
40
25
28
28
d x D
[mm]
14 x 26
16 x 28
18 x 30
19 x 32
20 x 32
22 x 35
24 x 36
25 x 37
28 x 40
30 x 42
32 x 48
35 x 52
38 x 55
40 x 56
42 x 58
45 x 62
48 x 65
TTEF DSM.1

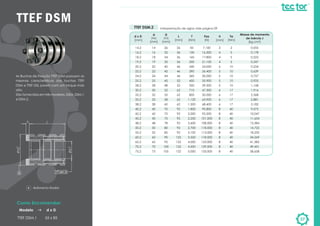

TTEF DSM
37
d x D
[mm]
14,2
16,2
18,2
19,2
20,2
22,2
24,2
25,2
28,2
30,2
32,2
35,2
38,2
40,2
42,2
45,2
48,2
50,2
55,2
60,2
65,2
70,2
75,2
d
(H6)
[mm]
14
16
18
19
20
22
24
25
28
30
32
35
38
40
42
45
48
50
55
60
65
70
75
D
(h5)
[mm]
26
32
34
35
40
42
44
45
48
52
55
58
60
70
72
75
78
80
85
90
95
100
105
L
[mm]
26
36
36
36
46
46
46
52
52
62
62
62
62
92
92
92
92
92
92
122
122
122
122
T
[Nm]
50
130
160
200
240
290
360
450
550
710
800
1.120
1.300
1.800
2.000
2.250
2.600
2.700
3.100
3.550
4.000
4.500
5.000
Fax
[N]
7.100
16.300
17.800
21.100
24.000
26.400
30.000
35.900
39.300
47.300
50.000
63.900
68.400
90.800
95.200
101.000
108.000
118.000
113.000
118.000
123.000
129.000
133.000
h
[mm]
3
4
4
4
5
5
5
5
5
6
6
6
6
8
8
8
8
8
8
8
8
8
8
Ta
[Nm]
2
5
5
5
10
10
10
10
10
17
17
17
17
40
40
40
40
40
40
40
40
40
40
Massa de momento
de Inércia J
[kg cm²]
0,055
0,178
0,222
0,247
0,534
0,639
0,757
0,925
1,168
1,916
2,368
2,881
3,182
9,075
10,047
11,634
13,384
14,722
18,235
34,269
41,382
49,431
58,658
Interpretação de siglas vide página 09TTEF DSM.2
As Buchas de Fixação TTEF DSM possuem as
mesmas caracteristicas das buchas TTEF
DSM e TTEF DSL porem com um torque mais
alto.
São fornecidas em três modelos, DSM, DSM.1
e DSM.2.
TTEF DSM.1 55 x 85
Como Encomendar:
Modelo d x D
A- Batimento Radial
A 0,01A

38

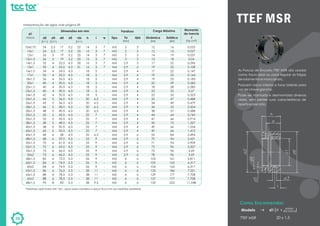

TTEF MSR
TTEF MSR 20 x 1,5
Como Encomendar:
Modelo
As Porcas de Encosto TTEF MSR são usadas
como trava axial ou para regular as folgas
de rolamentos e mancais etc.
Possuem rosca interna e furos laterais para
uso de chave gancho.
Pode ser montada e desmontada diversas
vezes, sem perder suas características de
aperto e precisão.
i
passo
da roscaØ xd1
*Medidas aplicáveis até 15x1, após esses modelos a peça fica com as medidas paralelas.
0,025
0,027
0,037
0,04
0,096
0,108
0,147
0,164
0,183
0,283
0,283
0,27
0,323
0,488
0,479
0,504
0,588
0,743
0,914
1,337
1,254
1,412
2,494
2,631
2,909
3,207
3,69
3,69
5,811
6,317
6,317
7,331
7,708
7,708
11,048
Momento
de Inercia
J
[kg cm²]
16
15
19
18
22
25
22
25
25
29
28
32
35
47
49
53
57
64
66
75
66
66
84
94
94
96
96
96
161
163
163
186
177
177
223
Estática
[kN]
12
12
14
13
17
19
17
19
19
22
18
23
25
33
34
36
38
44
47
50
49
49
53
70
71
72
72
78
103
105
104
123
129
127
133
Dinâmica
[kN]
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
6
6
6
6
6
6
6
6
6
6
6
6
6
Qtd
2
2
2
2
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
6
6
6
6
6
6
6
Ta
[Nm]
M3
M3
M3
M3
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M5
M5
M5
M5
M5
M5
M5
Tipo
7
7
7
7
7
7
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
*e
3
3
3
3
3
3
5
5
5
5
5
5
5
6,5
6,5
6,5
6,5
7
7
7
7
7
6,5
9
9
9
9
9
9
9
9
11
11
11
9,5
i
14
15
14
15
16
16
18
18
18
18
18
18
18
20
20
20
20
22
22
22
22
22
22
25
25
25
25
25
26
26
26
28
28
28
28
h
22
22
25
25
30
31
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
*d6
[h11]
3,2
3,2
3,2
3,2
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
4,3
5,3
5,3
5,3
5,3
5,3
5,3
5,3
d5
17
17
19
19
22,5
23,5
24,5
25,5
26,5
30,5
30,5
30,5
32,5
36,5
36,5
38,5
40,5
42,5
45,5
48,5
50,5
52,5
58
59,5
61,5
63,5
66,5
66,5
72,5
74,5
74,5
76,5
78,5
78,5
83
d4
2,5
2,5
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
8
d3
[H11]
24
24
26
26
32
33
34
35
36
40
40
40
42
45
45
46
48
50
53
58
58
60
68
68
70
72
75
75
82
84
84
86
88
88
95
d2
[h11]
10x0,75
10x1
12x1
12x1,5
14x1,5
15x1
16x1,5
17x1
18x1,5
20x1
20x1,5
22x1,5
24x1,5
25x1,5
26x1,5
28x1,5
30x1,5
32x1,5
35x1,5
38x1,5
40x1,5
42x1,5
45x1,5
48x1,5
50x1,5
52x1,5
55x1,5
55x2
58x1,5
60x1,5
60x2
62x1,5
65x1,5
65x2
68x1,5
d1
rosca
Dimensões em mm Parafuso Carga Máxima

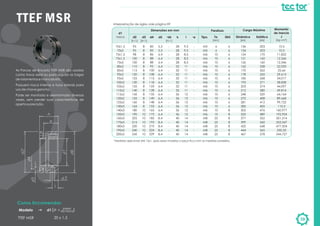

TTEF MSR
39
Momento
de Inercia
J
[kg cm²]
Estática
[kN]
Dinâmica
[kN]
QtdTa
[Nm]
Tipo*eih*d6
[h11]
d5d4d3
[H11]
d2
[h11]
d1
rosca
10,5
10,5
11,822
12,346
12,346
22,033
25,66
29,615
34,017
38,838
44,097
49,814
64,164
89,668
99,722
110,5
160,977
192,954
301,314
353,347
477,504
550,33
544,727
203
203
170
160
160
258
262
265
268
271
274
280
329
408
412
405
476
489
552
560
648
565
578
136
134
124
121
126
162
170
178
185
193
203
212
248
272
281
285
302
325
377
399
420
444
467
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
8
8
8
8
8
8
8
6
6
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
25
25
25
25
25
M5
M5
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M8
M8
M8
M8
M8
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
9,5
9,5
8,5
8,5
8,5
11
11
11
11
11
11
11
13
13
13
13
12
12
14
14
14
14
14
28
28
28
28
28
32
32
32
32
32
32
32
36
36
36
36
36
36
40
40
40
40
40
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
5,3
5,3
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
8,4
8,4
8,4
8,4
8,4
85
85
86
88
88
95
100
108
113
118
123
128
133
140
148
153
165
175
185
195
210
224
229
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
10
10
10
95
95
98
100
100
110
115
120
125
130
135
140
145
155
160
165
180
190
205
215
230
240
245
70x1,5
70x2
72x1,5
75x1,5
75x2
80x2
85x2
90x2
95x2
100x2
105x2
110x2
115x2
120x2
125x2
130x3
140x3
150x3
160x3
170x3
180x3
190x3
200x3
*Medidas aplicáveis até 15x1, após esses modelos a peça fica com as medidas paralelas.
TTEF MSR 20 x 1,5
Como Encomendar:
Modelo
As Porcas de Encosto TTEF MSR são usadas
como trava axial ou para regular as folgas
de rolamentos e mancais etc.
Possuem rosca interna e furos laterais para
uso de chave gancho.
Pode ser montada e desmontada diversas
vezes, sem perder suas características de
aperto e precisão.
i
passo
da roscaØ xd1

40

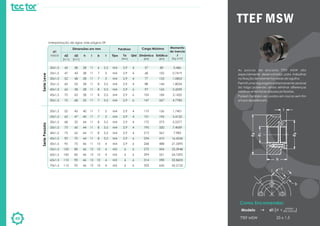

TTEF MSW
TTEF MSW 25 x 1,5
Como Encomendar:
Modelo
As porcas de encosto TTEF MSW são
especialmente desenvolvidas para trabalhar
na fixação de rolamentos axiais de agulha.
Permiti uma regulagem extremamente sensível
da folga podendo ainda eliminar diferenças
mínimas entre faces das peças fixadas.
Podem também ser usados em roscas sem fim
e fusos de esfera etc.
passo
da roscaØ xd1
Momento
de Inercia
J
[kg cm²]
Estática
[kN]
Dinâmica
[kN]
QtdTa
[Nm]
Tipo
d1
rosca
20x1,5
25x1,5
30x1,5
35x1,5
40x1,5
45x1,5
50x1,5
20x1,5
25x1,5
30x1,5
35x1,5
40x1,5
45x1,5
50x1,5
55x1,5
60x1,5
65x1,5
70x1,5
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M4
M5
M5
M5
M5
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
6
6
6
6
4
4
4
4
6
6
6
4
4
4
4
4
6
6
6
6
6
6
57
68
77
88
97
105
147
110
131
172
195
215
234
268
272
294
314
333
80
102
123
144
165
184
267
156
196
273
320
367
410
488
504
551
598
645
0,486
0,7419
1,0853
1,8034
2,4259
3,1432
4,7785
1,7401
3,4125
5,5377
7,4069
7,983
16,4246
21,3395
23,5948
24,7692
32,8605
42,2125
t
2,5
3
3
3,5
3,5
3,5
3,5
3
3
3,5
3,5
3,5
3,5
4
4
4
4
4
b
6
7
7
8
8
8
7
7
7
8
8
8
8
10
10
10
10
10
l
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
h
28
28
28
28
28
28
32
40
40
44
44
44
44
46
46
46
46
46
d3
[H11]
38
43
48
53
58
63
68
45
47
52
60
62
70
75
80
85
90
95
d2
[h11]
42
47
52
60
65
70
75
52
62
68
73
75
90
95
100
100
110
115
SeriePesadaSerieLeve
t
b

Momento
de Inercia
J
[kg cm²]
Estática
[kN]
Dinâmica
[kN]
QtdTa
[Nm]
Tipo
20x1,5
25x1,5
30x1,5
35x1,5
40x1,5
45x1,5
50x1,5
55x1,5
60x1,5
65x1,5
70x1,5
75x1,5
80x2
85x2
90x2
95x2
100x2
105x2
110x2
120x2
130x3
140x3
150x3
160x3
170x3
180x3
190x3
200x3
d1
rosca
35
40
45
53
58
64
69
73
78
83
93
98
103
112
117
122
130
135
140
155
165
180
190
205
215
230
240
245
d2
[h11]
4
4
5
5
5
6
6
6
6
6
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
10
10
10
d3
[H11]
27,5
32,5
37,5
45,5
50,5
54
59
64
69
74
83
88
93
100
105
110
118
123
128
140
153
165
175
185
195
210
224
229
d4
3,2
3,2
3,2
4,3
4,3
4,3
4,3
4,3
4,3
4,3
5,3
5,3
5,3
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
6,4
8,4
8,4
8,4
8,4
8,4
d5
31
36
41
48
54
59
64
69
74
79
88
93
98
106
111
116
123
128
133
145
155
170
180
195
205
220
230
235
d6
[h11]
17
19
19
22
22
23
24
24
24
24
27
27
28
30
30
30
32
32
32
36
36
36
36
40
40
40
40
40
h
5
6,5
6,5
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
11
13
13
12
12
14
14
14
14
14
i
M3
M3
M3
M4
M4
M4
M4
M4
M4
M4
M5
M5
M5
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M8
M8
M8
M8
M8
2
2
2
2,9
2,9
2,9
2,9
2,9
2,9
2,9
6
6
6
10
10
10
10
10
10
10
10
10
10
25
25
25
25
25
5
5
5
4
4
5
6
6
6
7
6
6
6
6
6
6
6
6
6
6
6
8
8
8
8
8
8
8
23
35
39
47
50
58
63
59
61
94
136
138
148
172
174
176
205
207
212
308
306
359
369
417
423
489
495
436
31
49
56
66
68
78
85
79
81
124
178
183
196
228
230
232
271
274
280
408
405
476
489
552
560
648
656
578
0,142
0,265
0,400
0,904
1,242
1,888
2,563
3,001
3,758
4,611
9,094
10,866
13,397
21,260
24,650
28,384
38,620
43,852
49,539
89,148
109,890
160,150
191,977
300,080
351,919
475,748
548,328
542,596

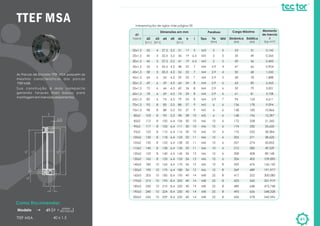

TTEF MSA
41
As Porcas de Encosto TTEF MSA possuem as
mesmas características das porcas
TTEF MSR.
Sua construção é mais compacta
gerando torques mais baixos para
montagem em menores alojamentos.
h
d2
d6
d4
d1
i
d3
d5
TTEF MSA 40 x 1,5
Como Encomendar:
Modelo
passo
da roscaØ xd1

42
1. Verifique que todas as superfícies de contato, incluindo as roscas dos parafusos e os parafusos estejam limpos e levemente oleados (óleo mineral de uso
comum).
Nota: Nunca use Bissulfeto de Molibdênio, Molykote ou qualquer outro lubrificante similar!
2. Deslize o anel Tec Tor através do eixo e introduza-o no furo do cubo, alinhando-o conforme requerido na montagem.
3. Aperte gradualmente os parafusos conforme seqüência apresentada na Fig. 30. A seqüência de aperto é apresentada abaixo:
Montagem
Desmontagem
Os anéis de fixação da linha Tec Tor poderão ser removidos conforme indicado abaixo:
?
?1. Solte os parafusos gradualmente e em cruz (Fig. 30). Não remova os parafusos totalmente do anel.
?
?2. Remova os parafusos adjacentes às roscas de extração e introduza-os nestas roscas de forma que
pressionem o anel externo (Fig. 29). Com esta operação o anel poderá ser retirado.
?
?3. O conjunto poderá ser ajustado ou novamente montado. Retire os parafusos extratores somente após
remover o anel para fora do cubo.
?
?Antes de reutilizar um anel Tec Tor, limpe-o e verifique se não há nenhum comprometimento nas superfícies
de contato.
Fig. 30
?a) Aperte manualmente três ou quatro parafusos igualmente espaçados até que eles encostem-se na face
do anel interno. Alinhe e ajuste a conexão.
?
?b) Aperte manualmente o restante dos parafusos até que estes também estejam encostados no anel
interno.
?
?c) Utilize um torquímetro ajustado com 1/3 do torque indicado para aperto dos parafusos (Ma). Realize o
aperto em cruz. Repita a operação com o torquímetro ajustado em 2/3 e finalmente com o torque Ma.
?
?d) Com o torque de aperto Ta regulado proceda ao aperto até que todos os parafusos não mais se movam
com a ação do torquímetro. Não há um número ideal de apertos, que pode ser variável de anel para anel e
demandar mais tempo nos tamanhos maiores.
Fig. 29

43
Selecionamento
Fax: ( )
*ramal:
*Endereço: *CEP: *U.F.:
*e-mail:
Empresa:
Croqui - se possível, anexar croqui da aplicação
Furo do cubo [mm]:
Diâmetro do eixo [mm]: Furo do eixo [mm]:
Altura do cubo [mm]:
Externo do cubo [Ø]:
Tolerancia:
Tolerancia:
Profundidade da instalação [mm]: Espaço disponível [mm]:
Rz
Rz
Dimensionais
Material do Eixo
Material do Cubo
R /0,2 (N/mm²)p
R /0,2 (N/mm²)p
Materiais
Potencia do motor (p)[kw]:
Detalhes da Aplicação:
Rotação do Eixo de Baixa (n)[min]:
Fator de Serviço:
Torque Nominal do motor:
Torque Máximo do motor:
Equipamento a ser aplicado:
Máxima carga radial aplicada (F )[N]:rad
Regime de trabalho: Numero de partidas:
Momento Máximo de Flexão (M )[Nm]:b
Ambiente da aplicação:
Temperatura Ambiente [°C]:
Poeira Corrosivo Outros:

Contra Recuos - Backstop - Rodas Livres
Catracas - Freios Industriais - Limitadores de Torque
Grampos de Ancoragem - Tambores Auto acionadoS
Eixos Compensadores Industriais - Embreagens Industriais
- Acoplamentos IndustriaisElementos de Fixação
CatálogoTecTor-201602-Rev.1-cód.118-7483

Elementos de Fixação

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a Elementos de Fixação

Semelhante a Elementos de Fixação (20)

Mais de Tec Tor Industria e Equipamentos

Mais de Tec Tor Industria e Equipamentos (20)

Elementos de Fixação
