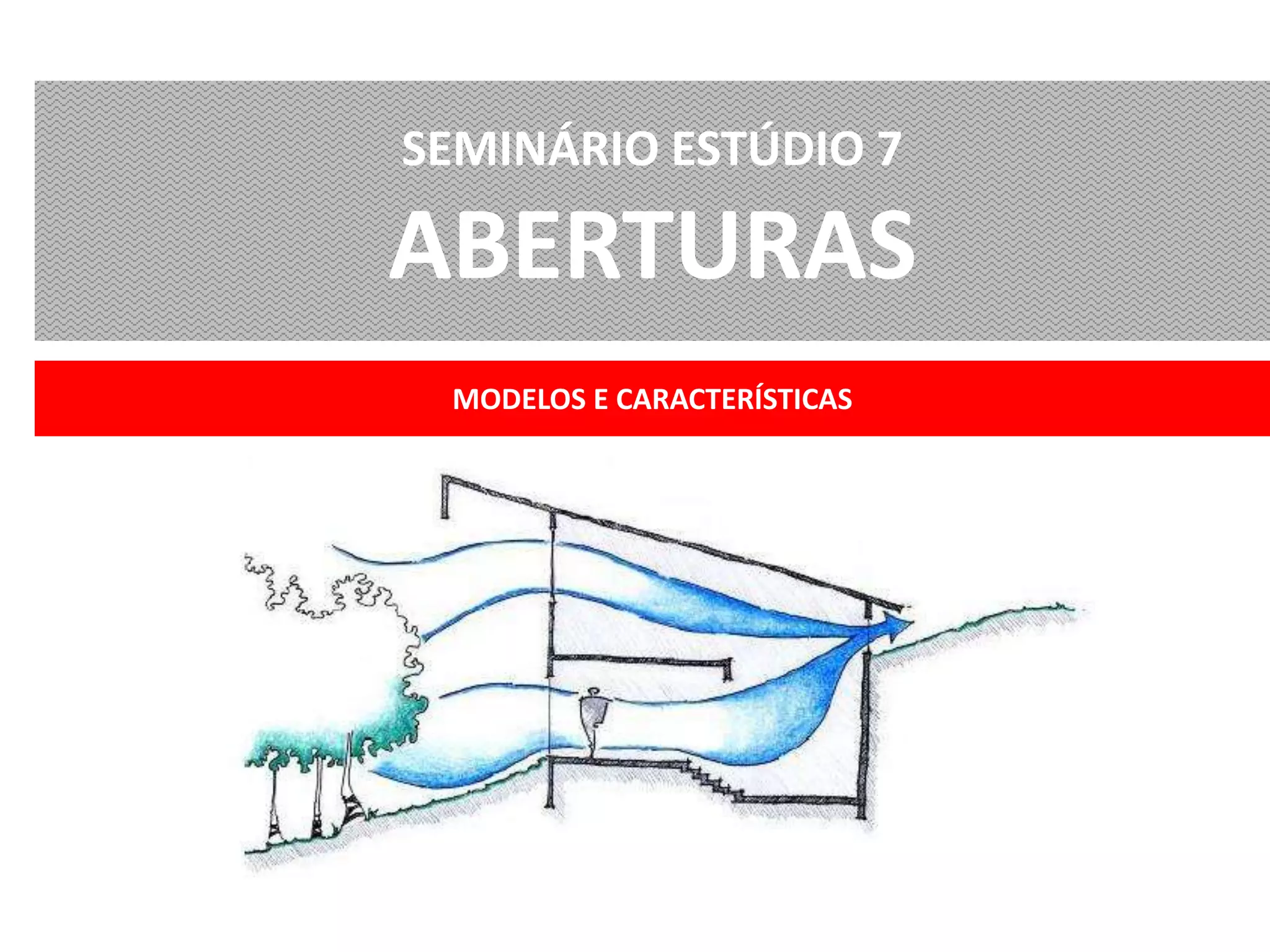

ABERTURAS

MODELOS E CARACTERÍSTICAS
SEMINÁRIO ESTÚDIO 7
ABERTURAS

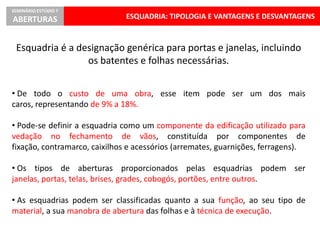

ESQUADRIA: TIPOLOGIA E VANTAGENS E DESVANTAGENS
ABERTURAS
Esquadria é a designação genérica para portas e janelas, incluindo
os batentes e folhas necessárias.
• De todo o custo de uma obra, esse item pode ser um dos mais
caros, representando de 9% a 18%.
• Pode-se definir a esquadria como um componente da edificação utilizado para
vedação no fechamento de vãos, constituída por componentes de
fixação, contramarco, caixilhos e acessórios (arremates, guarnições, ferragens).
• Os tipos de aberturas proporcionados pelas esquadrias podem ser
janelas, portas, telas, brises, grades, cobogós, portões, entre outros.
• As esquadrias podem ser classificadas quanto a sua função, ao seu tipo de
material, a sua manobra de abertura das folhas e à técnica de execução.

ESQUADRIA: ROBUSTEZ E ESTANQUEIDADE
ABERTURAS
• A Organização Mundial da Saúde recomenda, para uma boa noite de
sono, que o ruído não ultrapasse 30 decibéis (dB) dentro dos dormitórios.
• As normas brasileiras ABNT: NBR 10151 e NBR 10152 – as duas
atualmente em processo de revisão – estabelecem em 45 dB o índice de
conforto acústico em dormitórios e 50 dB em salas de estar.
• Para um mínimo de conforto, é necessária uma janela que isole pelo
menos 40 dB.
• Enquanto uma esquadria comum de alumínio com dimensões de 1,20 x
1,20 m custa entre R$ 200 e R$ 400, o preço para uma acústica de mesmo
formato sai por cerca de R$ 1.800 (com instalação).

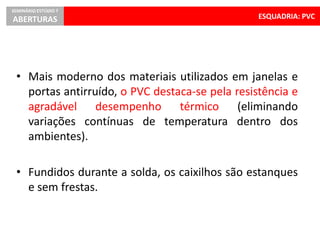

ESQUADRIA: PVC
ABERTURAS
• Mais moderno dos materiais utilizados em janelas e
portas antirruído, o PVC destaca-se pela resistência e
agradável desempenho térmico (eliminando
variações contínuas de temperatura dentro dos
ambientes).
• Fundidos durante a solda, os caixilhos são estanques
e sem frestas.

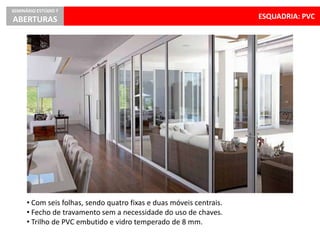

ESQUADRIA: PVC
ABERTURAS
• Com seis folhas, sendo quatro fixas e duas móveis centrais.
• Fecho de travamento sem a necessidade do uso de chaves.
• Trilho de PVC embutido e vidro temperado de 8 mm.

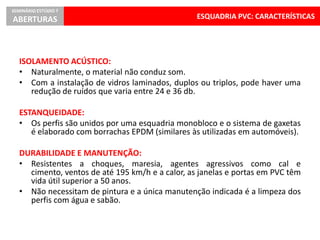

ESQUADRIA PVC: CARACTERÍSTICAS
ABERTURAS
ISOLAMENTO ACÚSTICO:
• Naturalmente, o material não conduz som.
• Com a instalação de vidros laminados, duplos ou triplos, pode haver uma
redução de ruídos que varia entre 24 e 36 db.
ESTANQUEIDADE:
• Os perfis são unidos por uma esquadria monobloco e o sistema de gaxetas
é elaborado com borrachas EPDM (similares às utilizadas em automóveis).
DURABILIDADE E MANUTENÇÃO:
• Resistentes a choques, maresia, agentes agressivos como cal e
cimento, ventos de até 195 km/h e a calor, as janelas e portas em PVC têm
vida útil superior a 50 anos.
• Não necessitam de pintura e a única manutenção indicada é a limpeza dos
perfis com água e sabão.

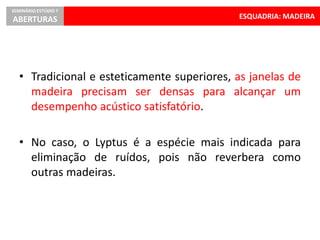

ESQUADRIA: MADEIRA
ABERTURAS
• Tradicional e esteticamente superiores, as janelas de
madeira precisam ser densas para alcançar um
desempenho acústico satisfatório.
• No caso, o Lyptus é a espécie mais indicada para
eliminação de ruídos, pois não reverbera como
outras madeiras.

ESQUADRIA: MADEIRA
ABERTURAS
• Controle da ventilação e da entrada de luz do ambiente.
• Na posição abrir, possibilita abertura total do caixilho, e na posição
tombar, com a folha projetada para dentro do ambiente, a entrada de luz e ar é
indireta.
• Ideal para lugares que precisam estar permanentemente ventilados, quando
fechado tem ótimo desempenho térmico e acústico.
• Conta com espaço útil de ventilação de até
100% da área do caixilho.
• Permite o direcionamento do fluxo de ar em
diversas posições, além de separar os fluxos de ar
quente e frio.
• Com múltiplos travamentos, além de
antirruído, este sistema é extremamente seguro
contra arrombamentos e reações climáticas.

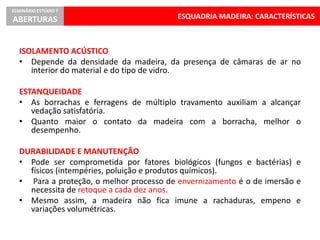

ESQUADRIA MADEIRA: CARACTERÍSTICAS
ABERTURAS
ISOLAMENTO ACÚSTICO
• Depende da densidade da madeira, da presença de câmaras de ar no
interior do material e do tipo de vidro.
ESTANQUEIDADE
• As borrachas e ferragens de múltiplo travamento auxiliam a alcançar
vedação satisfatória.
• Quanto maior o contato da madeira com a borracha, melhor o
desempenho.
DURABILIDADE E MANUTENÇÃO
• Pode ser comprometida por fatores biológicos (fungos e bactérias) e
físicos (intempéries, poluição e produtos químicos).
• Para a proteção, o melhor processo de envernizamento é o de imersão e
necessita de retoque a cada dez anos.
• Mesmo assim, a madeira não fica imune a rachaduras, empeno e
variações volumétricas.

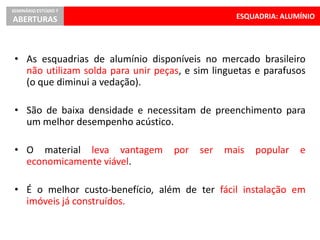

ESQUADRIA: ALUMÍNIO
ABERTURAS
• As esquadrias de alumínio disponíveis no mercado brasileiro
não utilizam solda para unir peças, e sim linguetas e parafusos
(o que diminui a vedação).
• São de baixa densidade e necessitam de preenchimento para
um melhor desempenho acústico.
• O material leva vantagem por ser mais popular e
economicamente viável.
• É o melhor custo-benefício, além de ter fácil instalação em
imóveis já construídos.

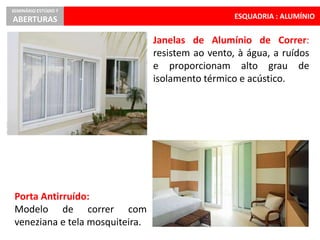

ESQUADRIA : ALUMÍNIO
ABERTURAS
Janelas de Alumínio de Correr:
resistem ao vento, à água, a ruídos
e proporcionam alto grau de
isolamento térmico e acústico.
Porta Antirruído:
Modelo de correr com
veneziana e tela mosquiteira.

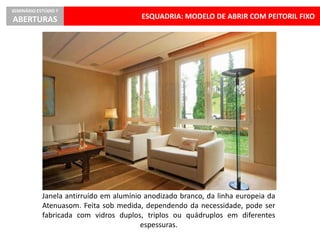

ESQUADRIA: MODELO DE ABRIR COM PEITORIL FIXO
ABERTURAS
Janela antirruído em alumínio anodizado branco, da linha europeia da
Atenuasom. Feita sob medida, dependendo da necessidade, pode ser
fabricada com vidros duplos, triplos ou quádruplos em diferentes
espessuras.

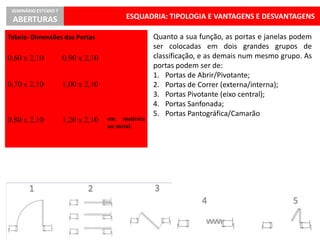

ESQUADRIA: TIPOLOGIA E VANTAGENS E DESVANTAGENS
ABERTURAS
Quanto a sua função, as portas e janelas podem
ser colocadas em dois grandes grupos de
classificação, e as demais num mesmo grupo. As
portas podem ser de:
1. Portas de Abrir/Pivotante;
2. Portas de Correr (externa/interna);
3. Portas Pivotante (eixo central);
4. Portas Sanfonada;
5. Portas Pantográfica/Camarão
Tabela- Dimensões das Portas
0,60 x 2,10 0,90 x 2,10
0,70 x 2,10 1,00 x 2,10
0,80 x 2,10 1,20 x 2,10 em madeira
ou metal.

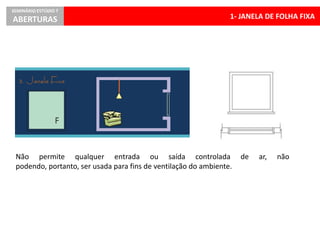

1- JANELA DE FOLHA FIXA
ABERTURAS
Não permite qualquer entrada ou saída controlada de ar, não
podendo, portanto, ser usada para fins de ventilação do ambiente.

2- JANELAS DE ABRIR DE EIXO VERTICAL
ABERTURAS
É formada por uma ou mais folhas, que podem ser movimentadas mediante rotação
em torno de eixos verticais fixos, coincidentes com as laterais da folha.
POSITIVO - Abertura completa do vão, o que facilita a limpeza externa; não
incomoda nas operações de manobra; boa estanqueidade ao ar e à água.
NEGATIVO - Nos casos de chuva oblíqua, a folha deverá ser fechada; ocorrência de
sedimento diagonal em grandes dimensões envidraçadas; não é possível regular a
ventilação.

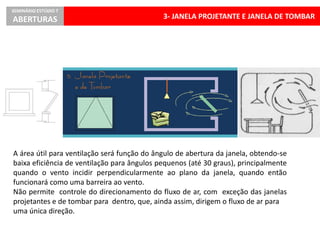

3- JANELA PROJETANTE E JANELA DE TOMBAR
ABERTURAS
A área útil para ventilação será função do ângulo de abertura da janela, obtendo-se
baixa eficiência de ventilação para ângulos pequenos (até 30 graus), principalmente
quando o vento incidir perpendicularmente ao plano da janela, quando então
funcionará como uma barreira ao vento.
Não permite controle do direcionamento do fluxo de ar, com exceção das janelas
projetantes e de tombar para dentro, que, ainda assim, dirigem o fluxo de ar para
uma única direção.

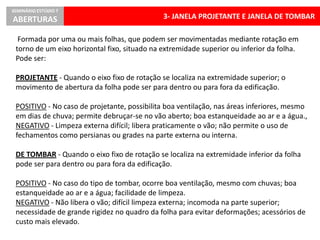

3- JANELA PROJETANTE E JANELA DE TOMBAR
ABERTURAS
Formada por uma ou mais folhas, que podem ser movimentadas mediante rotação em
torno de um eixo horizontal fixo, situado na extremidade superior ou inferior da folha.
Pode ser:
PROJETANTE - Quando o eixo fixo de rotação se localiza na extremidade superior; o
movimento de abertura da folha pode ser para dentro ou para fora da edificação.
POSITIVO - No caso de projetante, possibilita boa ventilação, nas áreas inferiores, mesmo
em dias de chuva; permite debruçar-se no vão aberto; boa estanqueidade ao ar e a água.,
NEGATIVO - Limpeza externa difícil; libera praticamente o vão; não permite o uso de
fechamentos como persianas ou grades na parte externa ou interna.
DE TOMBAR - Quando o eixo fixo de rotação se localiza na extremidade inferior da folha
pode ser para dentro ou para fora da edificação.
POSITIVO - No caso do tipo de tombar, ocorre boa ventilação, mesmo com chuvas; boa
estanqueidade ao ar e a água; facilidade de limpeza.
NEGATIVO - Não libera o vão; difícil limpeza externa; incomoda na parte superior;
necessidade de grande rigidez no quadro da folha para evitar deformações; acessórios de
custo mais elevado.

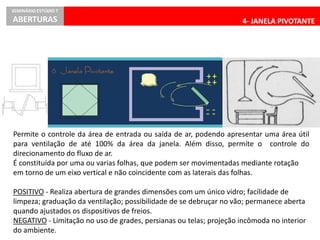

4- JANELA PIVOTANTE
ABERTURAS
4- JANELA PIVOTANTE
Permite o controle da área de entrada ou saída de ar, podendo apresentar uma área útil
para ventilação de até 100% da área da janela. Além disso, permite o controle do
direcionamento do fluxo de ar.
É constituída por uma ou varias folhas, que podem ser movimentadas mediante rotação
em torno de um eixo vertical e não coincidente com as laterais das folhas.
POSITIVO - Realiza abertura de grandes dimensões com um único vidro; facilidade de
limpeza; graduação da ventilação; possibilidade de se debruçar no vão; permanece aberta
quando ajustados os dispositivos de freios.
NEGATIVO - Limitação no uso de grades, persianas ou telas; projeção incômoda no interior
do ambiente.

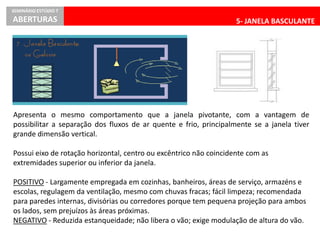

5- JANELA BASCULANTE
ABERTURAS
4- JANELA PIVOTANTE
Apresenta o mesmo comportamento que a janela pivotante, com a vantagem de
possibilitar a separação dos fluxos de ar quente e frio, principalmente se a janela tiver
grande dimensão vertical.
Possui eixo de rotação horizontal, centro ou excêntrico não coincidente com as
extremidades superior ou inferior da janela.
POSITIVO - Largamente empregada em cozinhas, banheiros, áreas de serviço, armazéns e
escolas, regulagem da ventilação, mesmo com chuvas fracas; fácil limpeza; recomendada
para paredes internas, divisórias ou corredores porque tem pequena projeção para ambos
os lados, sem prejuízos às áreas próximas.
NEGATIVO - Reduzida estanqueidade; não libera o vão; exige modulação de altura do vão.

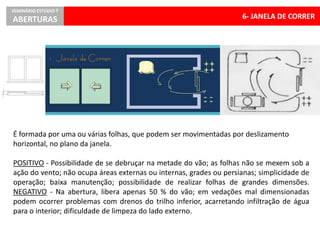

6- JANELA DE CORRER
ABERTURAS
6- JANELA DE CORRER
É formada por uma ou várias folhas, que podem ser movimentadas por deslizamento
horizontal, no plano da janela.
POSITIVO - Possibilidade de se debruçar na metade do vão; as folhas não se mexem sob a
ação do vento; não ocupa áreas externas ou internas, grades ou persianas; simplicidade de
operação; baixa manutenção; possibilidade de realizar folhas de grandes dimensões.
NEGATIVO - Na abertura, libera apenas 50 % do vão; em vedações mal dimensionadas
podem ocorrer problemas com drenos do trilho inferior, acarretando infiltração de água
para o interior; dificuldade de limpeza do lado externo.

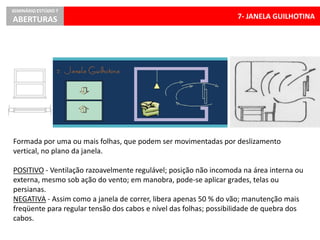

7- JANELA GUILHOTINA
ABERTURAS
6- JANELA DE CORRER
Formada por uma ou mais folhas, que podem ser movimentadas por deslizamento
vertical, no plano da janela.
POSITIVO - Ventilação razoavelmente regulável; posição não incomoda na área interna ou
externa, mesmo sob ação do vento; em manobra, pode-se aplicar grades, telas ou
persianas.
NEGATIVA - Assim como a janela de correr, libera apenas 50 % do vão; manutenção mais
freqüente para regular tensão dos cabos e nível das folhas; possibilidade de quebra dos
cabos.

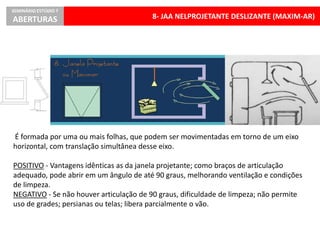

8- JAA NELPROJETANTE DESLIZANTE (MAXIM-AR)
ABERTURAS
6- JANELA DE CORRER
É formada por uma ou mais folhas, que podem ser movimentadas em torno de um eixo
horizontal, com translação simultânea desse eixo.
POSITIVO - Vantagens idênticas as da janela projetante; como braços de articulação
adequado, pode abrir em um ângulo de até 90 graus, melhorando ventilação e condições
de limpeza.
NEGATIVO - Se não houver articulação de 90 graus, dificuldade de limpeza; não permite
uso de grades; persianas ou telas; libera parcialmente o vão.

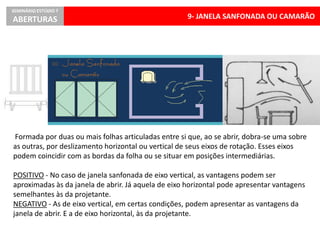

9- JANELA SANFONADA OU CAMARÃO
ABERTURAS
6- JANELA DE CORRER
Formada por duas ou mais folhas articuladas entre si que, ao se abrir, dobra-se uma sobre
as outras, por deslizamento horizontal ou vertical de seus eixos de rotação. Esses eixos
podem coincidir com as bordas da folha ou se situar em posições intermediárias.
POSITIVO - No caso de janela sanfonada de eixo vertical, as vantagens podem ser
aproximadas às da janela de abrir. Já aquela de eixo horizontal pode apresentar vantagens
semelhantes às da projetante.
NEGATIVO - As de eixo vertical, em certas condições, podem apresentar as vantagens da
janela de abrir. E a de eixo horizontal, às da projetante.

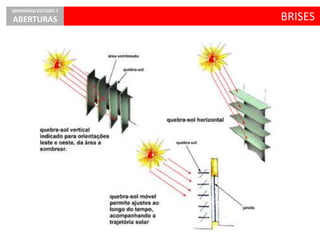

Os Brises são utilizado para impedir a incidência
direta de radiação solar no interiores da
edificação, de forma a evitar aí a manifestação de um
calor excessivo. São utilizados em construções que
necessitam muito do aproveitamento da iluminação
natural e bloqueio do ofuscamento causado pelos
raios solares.
BRISES
ABERTURAS

BRISES
ABERTURAS

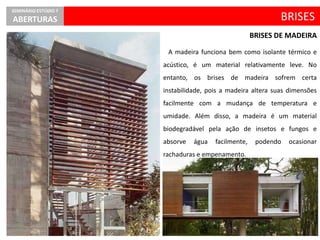

A madeira funciona bem como isolante térmico e
acústico, é um material relativamente leve. No
entanto, os brises de madeira sofrem certa
instabilidade, pois a madeira altera suas dimensões
facilmente com a mudança de temperatura e
umidade. Além disso, a madeira é um material
biodegradável pela ação de insetos e fungos e
absorve água facilmente, podendo ocasionar
rachaduras e empenamento.
BRISES
ABERTURAS
BRISES DE MADEIRA

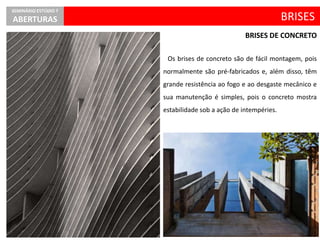

Os brises de concreto são de fácil montagem, pois
normalmente são pré-fabricados e, além disso, têm
grande resistência ao fogo e ao desgaste mecânico e
sua manutenção é simples, pois o concreto mostra
estabilidade sob a ação de intempéries.
BRISES
ABERTURAS
BRISES DE CONCRETO

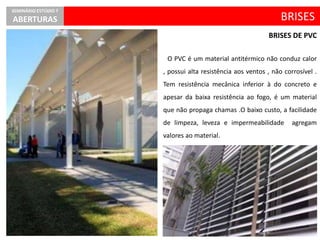

O PVC é um material antitérmico não conduz calor
, possui alta resistência aos ventos , não corrosível .
Tem resistência mecânica inferior à do concreto e
apesar da baixa resistência ao fogo, é um material
que não propaga chamas .O baixo custo, a facilidade
de limpeza, leveza e impermeabilidade agregam
valores ao material.
BRISES
ABERTURAS
BRISES DE PVC

A cerâmica traz aos brises facilidade na
construção, pois na maioria dos casos não necessita
de mão de obra especializada e dependendo do local
de fabricação o custo pode ser inferior em relação a
outros materiais.
BRISES
ABERTURAS
BRISES CERÂMICOS

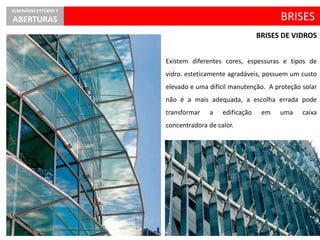

Existem diferentes cores, espessuras e tipos de
vidro. esteticamente agradáveis, possuem um custo
elevado e uma difícil manutenção. A proteção solar
não é a mais adequada, a escolha errada pode
transformar a edificação em uma caixa
concentradora de calor.
BRISES
ABERTURAS
BRISES DE VIDROS

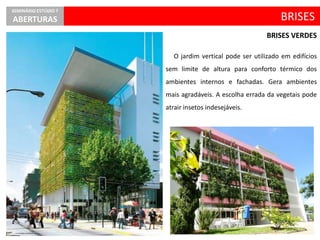

O jardim vertical pode ser utilizado em edifícios
sem limite de altura para conforto térmico dos
ambientes internos e fachadas. Gera ambientes
mais agradáveis. A escolha errada da vegetais pode
atrair insetos indesejáveis.
BRISES
ABERTURAS
BRISES VERDES

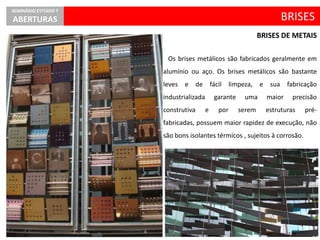

Os brises metálicos são fabricados geralmente em
alumínio ou aço. Os brises metálicos são bastante
leves e de fácil limpeza, e sua fabricação
industrializada garante uma maior precisão
construtiva e por serem estruturas pré-
fabricadas, possuem maior rapidez de execução, não
são bons isolantes térmicos , sujeitos à corrosão.
BRISES
ABERTURAS
BRISES DE METAIS

BRISES
BRISE INDUSTRIALIZADOS
ABERTURAS
BRISE - BSM-84
http://www.sulmetais.com.br/produtos/bri
ses-e-termobrises/bsm-84
TERMOBRISE - BSM-100 /
BSM-150 / BSM-335
http://www.sulmetais.com.br/produtos/brises-
e-termobrises/termobrise-bsm-100-bsm-150-
bsm-335
BRISE COLMÉIA - BSM-100CL /
BSM-150CL / BSM-200CL
http://www.sulmetais.com.br/produtos/brise
s-e-termobrises/brise-colmeia-bsm-100cl-
bsm-150cl-bsm-200cl

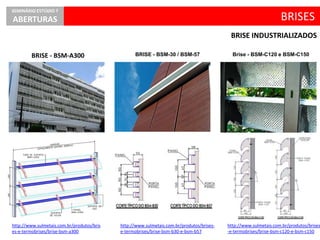

BRISES
BRISE INDUSTRIALIZADOS
ABERTURAS
BRISE - BSM-30 / BSM-57 Brise - BSM-C120 e BSM-C150BRISE - BSM-A300
http://www.sulmetais.com.br/produtos/bris
es-e-termobrises/brise-bsm-a300
http://www.sulmetais.com.br/produtos/brises-
e-termobrises/brise-bsm-b30-e-bsm-b57
http://www.sulmetais.com.br/produtos/brises
-e-termobrises/brise-bsm-c120-e-bsm-c150

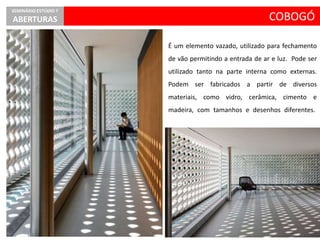

COBOGÓ
ABERTURAS
É um elemento vazado, utilizado para fechamento
de vão permitindo a entrada de ar e luz. Pode ser
utilizado tanto na parte interna como externas.
Podem ser fabricados a partir de diversos
materiais, como vidro, cerâmica, cimento e
madeira, com tamanhos e desenhos diferentes.

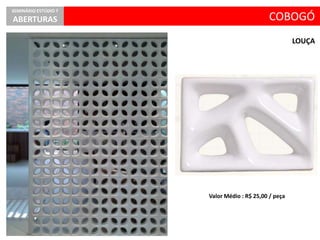

LOUÇA
COBOGÓ
ABERTURAS
Valor Médio : R$ 25,00 / peça

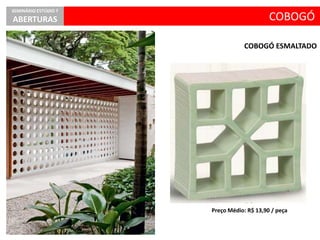

COBOGÓ ESMALTADO
COBOGÓ
ABERTURAS
Preço Médio: R$ 13,90 / peça

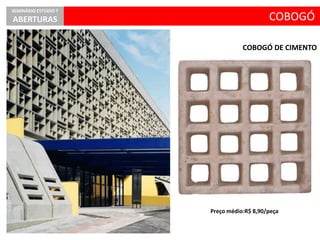

COBOGÓ DE CIMENTO
COBOGÓ
ABERTURAS
Preço médio:R$ 8,90/peça

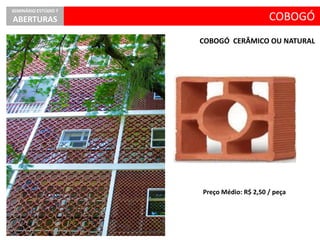

COBOGÓ CERÂMICO OU NATURAL
COBOGÓ
ABERTURAS
Preço Médio: R$ 2,50 / peça

COBOGÓ DE FERRO
COBOGÓ
ABERTURAS

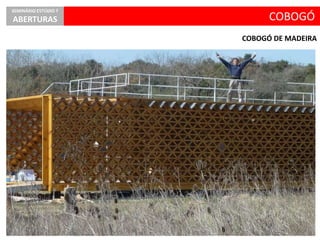

COBOGÓ DE MADEIRA
COBOGÓ
ABERTURAS

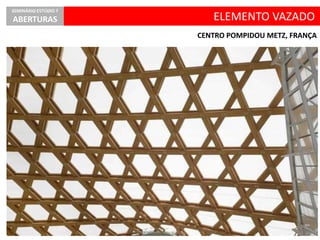

CENTRO POMPIDOU METZ, FRANÇA
ELEMENTO VAZADO
ABERTURAS

ELEMENTO VAZADO

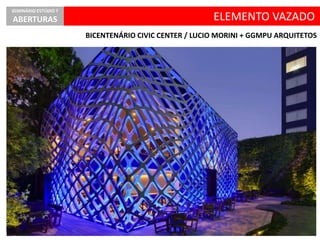

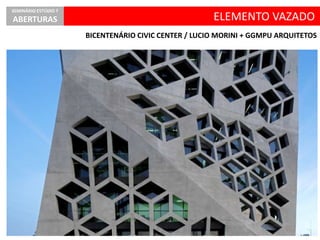

BICENTENÁRIO CIVIC CENTER / LUCIO MORINI + GGMPU ARQUITETOS
ABERTURAS

ELEMENTO VAZADO
STUDIO MK27 – MÁRCIO KOGAN
ABERTURAS

COBOGÓ

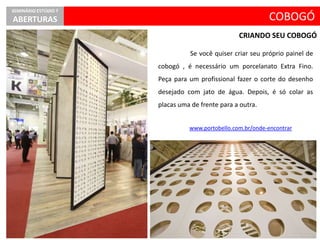

CRIANDO SEU COBOGÓ
ABERTURAS
Se você quiser criar seu próprio painel de
cobogó , é necessário um porcelanato Extra Fino.
Peça para um profissional fazer o corte do desenho
desejado com jato de água. Depois, é só colar as
placas uma de frente para a outra.
www.portobello.com.br/onde-encontrar

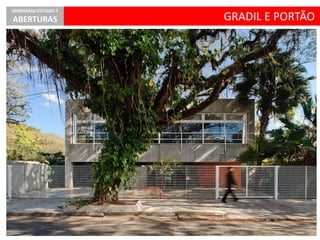

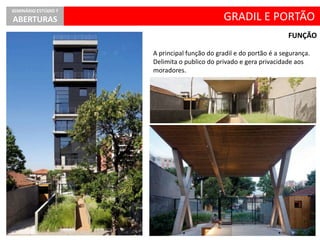

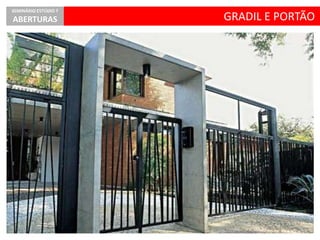

A principal função do gradil e do portão é a segurança.
Delimita o publico do privado e gera privacidade aos
moradores.
GRADIL E PORTÃO
ABERTURAS
FUNÇÃO

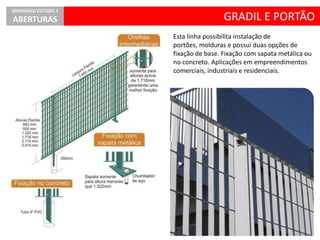

Esta linha possibilita instalação de
portões, molduras e possui duas opções de
fixação de base. Fixação com sapata metálica ou
no concreto. Aplicações em empreendimentos
comerciais, industriais e residenciais.
GRADIL E PORTÃO
ABERTURAS

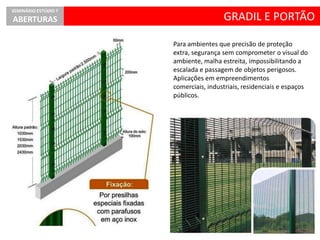

Para ambientes que precisão de proteção
extra, segurança sem comprometer o visual do
ambiente, malha estreita, impossibilitando a
escalada e passagem de objetos perigosos.
Aplicações em empreendimentos
comerciais, industriais, residenciais e espaços
públicos.
GRADIL E PORTÃO
ABERTURAS

Com visibilidade total e duas opções de
fios dobrados, é a solução ideal para um
cercamento rápido. Aplicações em
empreendimentos
comerciais, industriais, residenciais e
espaços públicos.
GRADIL E PORTÃO
ABERTURAS

Aplicações em empreendimentos
comerciais, industriais, residenciais .
GRADIL E PORTÃO
ABERTURAS

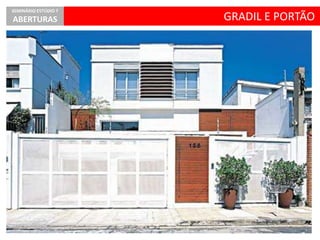

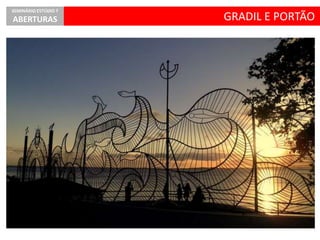

GRADIL E PORTÃO
ABERTURAS

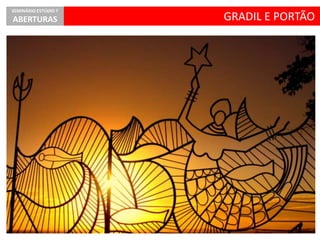

GRADIL E PORTÃO
ABERTURAS

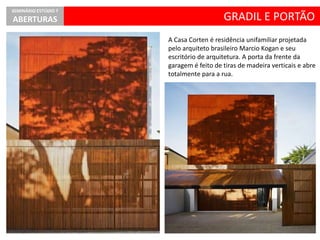

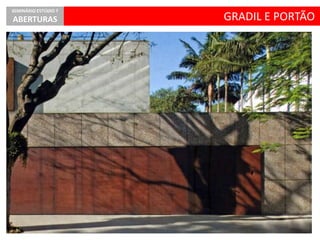

A Casa Corten é residência unifamiliar projetada
pelo arquiteto brasileiro Marcio Kogan e seu
escritório de arquitetura. A porta da frente da
garagem é feito de tiras de madeira verticais e abre
totalmente para a rua.

GRADIL E PORTÃO
ABERTURAS

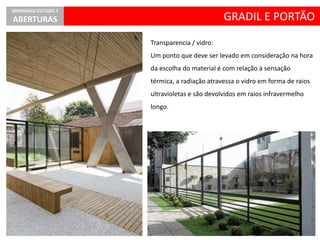

Transparencia / vidro:
Um ponto que deve ser levado em consideração na hora
da escolha do material é com relação à sensação
térmica, a radiação atravessa o vidro em forma de raios
ultravioletas e são devolvidos em raios infravermelho
longo.

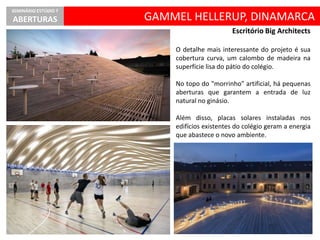

GAMMEL HELLERUP, DINAMARCA
ABERTURAS
Escritório Big Architects
O detalhe mais interessante do projeto é sua
cobertura curva, um calombo de madeira na
superfície lisa do pátio do colégio.
No topo do "morrinho" artificial, há pequenas
aberturas que garantem a entrada de luz
natural no ginásio.
Além disso, placas solares instaladas nos
edifícios existentes do colégio geram a energia
que abastece o novo ambiente.

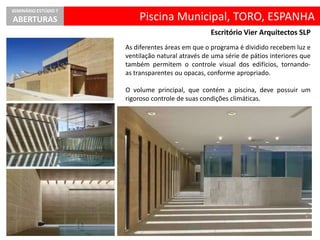

Piscina Municipal, TORO, ESPANHA
ABERTURAS
Escritório Vier Arquitectos SLP
As diferentes áreas em que o programa é dividido recebem luz e
ventilação natural através de uma série de pátios interiores que
também permitem o controle visual dos edifícios, tornando-
as transparentes ou opacas, conforme apropriado.
O volume principal, que contém a piscina, deve possuir um
rigoroso controle de suas condições climáticas.

ABERTURAS

Mais conteúdo relacionado

Mais procurados

Semelhante a ABERTURAS

ABERTURAS
