Como montar um pc em 10 passos
- 1. Como montar um PC em 10 passos Trabalho realizado por: Luís Marques, nº14 Leonardo Durão, nº13 Profª Filomena Brás Escola Secundária de Mem Martins Ano Letivo 2015/2016 10ºCVIGR
- 2. Conteúdos • Introdução 3 • Passo 1 – Planeamento 4 • Passo 2 – Compatibilidade 5 • Passo 3 – Adquirir Componentes 6 • Passo 4 – Montagem 7-12 • Passo 5 – Memória RAM 13 • Passo 6 – Motherboard na caixa 14-15 • Passo 7 – Discos Rígidos/Drives 16-19 • Passo 8 – Alimentação 20-22 • Passo 9 – Painel Frontal 23 • Passo 10 – Placa Gráfica/Slots PCI 24 • Pulseira Anti-Estática 25 • Ferramentas necessárias 26-32 • Conclusão 33 • Webgrafia 34

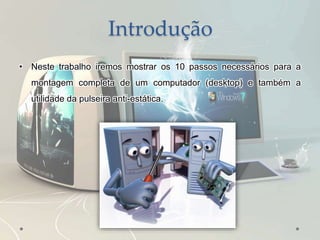

- 3. Introdução • Neste trabalho iremos mostrar os 10 passos necessários para a montagem completa de um computador (desktop) e também a utilidade da pulseira anti-estática.

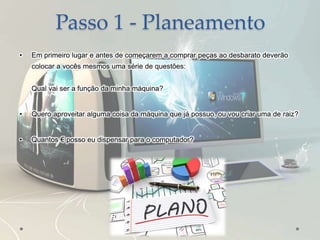

- 4. Passo 1 - Planeamento • Em primeiro lugar e antes de começarem a comprar peças ao desbarato deverão colocar a vocês mesmos uma série de questões: Qual vai ser a função da minha máquina? • Quero aproveitar alguma coisa da máquina que já possuo, ou vou criar uma de raiz? • Quantos € posso eu dispensar para o computador?

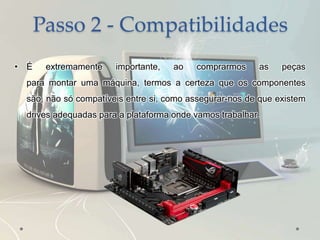

- 5. Passo 2 - Compatibilidades • É extremamente importante, ao comprarmos as peças para montar uma máquina, termos a certeza que os componentes são, não só compatíveis entre si, como assegurar-nos de que existem drives adequadas para a plataforma onde vamos trabalhar.

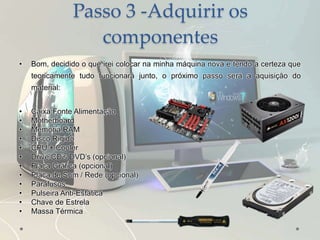

- 6. Passo 3 -Adquirir os componentes • Bom, decidido o que irei colocar na minha máquina nova e tendo a certeza que teoricamente tudo funcionará junto, o próximo passo será a aquisição do material: • Caixa Fonte Alimentação • Motherboard • Memória RAM • Disco Rígido • CPU + Cooler • Drive CD’s DVD’s (opcional) • Placa Gráfica (opcional) • Placa de Som / Rede (opcional) • Parafusos • Pulseira Anti-Estática • Chave de Estrela • Massa Térmica

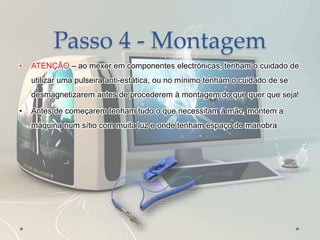

- 7. Passo 4 - Montagem • ATENÇÃO – ao mexer em componentes electrónicas, tenham o cuidado de utilizar uma pulseira anti-estática, ou no mínimo tenham o cuidado de se desmagnetizarem antes de procederem à montagem do que quer que seja! • Antes de começarem tenham tudo o que necessitam à mão, montem a máquina num sítio com muita luz e onde tenham espaço de manobra

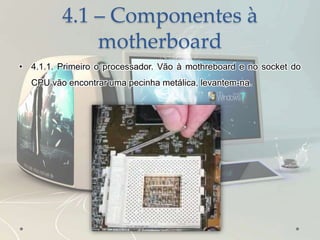

- 8. 4.1 – Componentes à motherboard • 4.1.1. Primeiro o processador. Vão à mothreboard e no socket do CPU vão encontrar uma pecinha metálica, levantem-na.

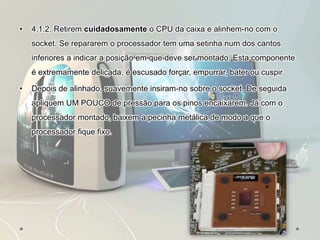

- 9. • 4.1.2. Retirem cuidadosamente o CPU da caixa e alinhem-no com o socket. Se repararem o processador tem uma setinha num dos cantos inferiores a indicar a posição em que deve ser montado. Esta componente é extremamente delicada, é escusado forçar, empurrar, bater ou cuspir. • Depois de alinhado, suavemente insiram-no sobre o socket. De seguida apliquem UM POUCO de pressão para os pinos encaixarem. Já com o processador montado, baixem a pecinha metálica de modo a que o processador fique fixo.

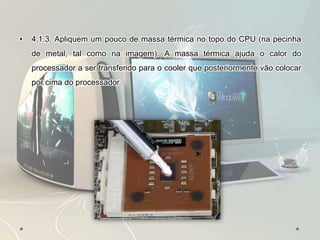

- 10. • 4.1.3. Apliquem um pouco de massa térmica no topo do CPU (na pecinha de metal, tal como na imagem). A massa térmica ajuda o calor do processador a ser transferido para o cooler que posteriormente vão colocar por cima do processador.

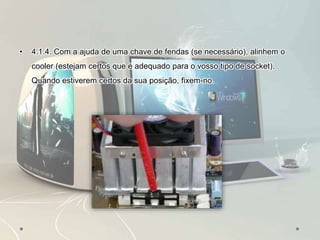

- 11. • 4.1.4. Com a ajuda de uma chave de fendas (se necessário), alinhem o cooler (estejam certos que é adequado para o vosso tipo de socket). Quando estiverem certos da sua posição, fixem-no.

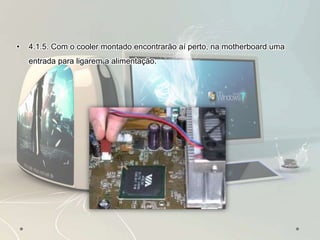

- 12. • 4.1.5. Com o cooler montado encontrarão aí perto, na motherboard uma entrada para ligarem a alimentação.

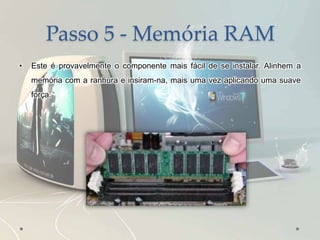

- 13. Passo 5 - Memória RAM • Este é provavelmente o componente mais fácil de se instalar. Alinhem a memória com a ranhura e insiram-na, mais uma vez aplicando uma suave força.

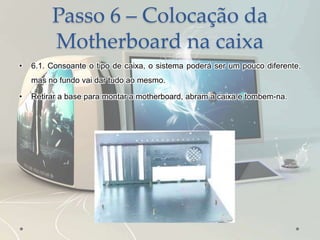

- 14. Passo 6 – Colocação da Motherboard na caixa • 6.1. Consoante o tipo de caixa, o sistema poderá ser um pouco diferente, mas no fundo vai dar tudo ao mesmo. • Retirar a base para montar a motherboard, abram a caixa e tombem-na.

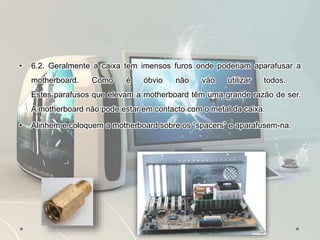

- 15. • 6.2. Geralmente a caixa tem imensos furos onde poderiam aparafusar a motherboard. Como é óbvio não vão utilizar todos. Estes parafusos que elevam a motherboard têm uma grande razão de ser. A motherboard não pode estar em contacto com o metal da caixa. • Alinhem e coloquem a motherboard sobre os “spacers” e aparafusem-na.

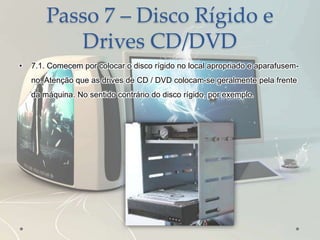

- 16. Passo 7 – Disco Rígido e Drives CD/DVD • 7.1. Comecem por colocar o disco rígido no local apropriado e aparafusem- no. Atenção que as drives de CD / DVD colocam-se geralmente pela frente da máquina. No sentido contrário do disco rígido, por exemplo.

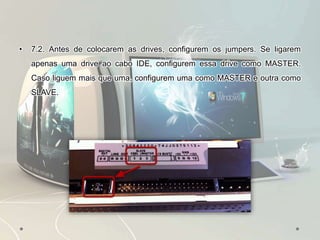

- 17. • 7.2. Antes de colocarem as drives, configurem os jumpers. Se ligarem apenas uma drive ao cabo IDE, configurem essa drive como MASTER. Caso liguem mais que uma, configurem uma como MASTER e outra como SLAVE.

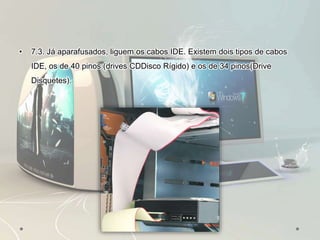

- 18. • 7.3. Já aparafusados, liguem os cabos IDE. Existem dois tipos de cabos IDE, os de 40 pinos (drives CDDisco Rígido) e os de 34 pinos(Drive Disquetes).

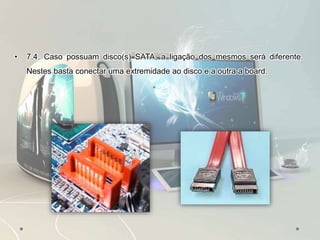

- 19. • 7.4. Caso possuam disco(s) SATA, a ligação dos mesmos será diferente. Nestes basta conectar uma extremidade ao disco e a outra a board. •
- 20. Passo 8 - Alimentação • Algumas caixas já trazem fonte de alimentação montada. Se a vossa não tiver, é óbvio que terão de adquirir uma para alimentar o vosso pc. Certifiquem-se de que tem potência suficiente para alimentar correctamente todos os componentes da vossa máquina.

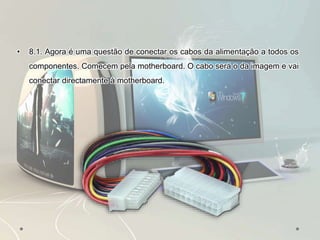

- 21. • 8.1. Agora é uma questão de conectar os cabos da alimentação a todos os componentes. Comecem pela motherboard. O cabo será o da imagem e vai conectar directamente à motherboard.

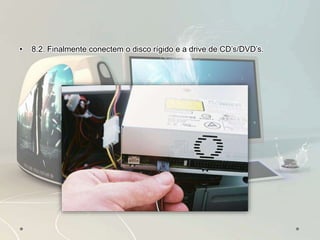

- 22. • 8.2. Finalmente conectem o disco rígido e a drive de CD’s/DVD’s.

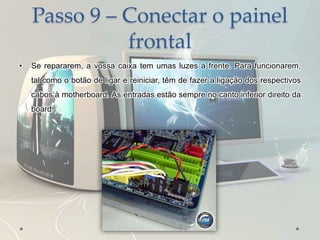

- 23. Passo 9 – Conectar o painel frontal • Se repararem, a vossa caixa tem umas luzes à frente. Para funcionarem, tal como o botão de ligar e reiniciar, têm de fazer a ligação dos respectivos cabos à motherboard. As entradas estão sempre no canto inferior direito da board.

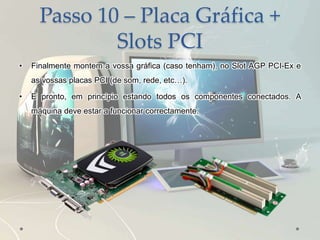

- 24. Passo 10 – Placa Gráfica + Slots PCI • Finalmente montem a vossa gráfica (caso tenham), no Slot AGP PCI-Ex e as vossas placas PCI (de som, rede, etc…). • E pronto, em princípio estando todos os componentes conectados. A máquina deve estar a funcionar correctamente.

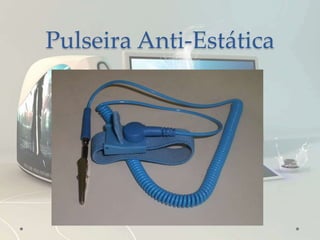

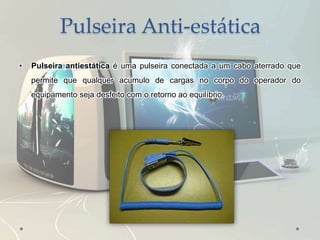

- 25. Pulseira Anti-estática • Pulseira antiestática é uma pulseira conectada a um cabo aterrado que permite que qualquer acúmulo de cargas no corpo do operador do equipamento seja desfeito com o retorno ao equilíbrio.

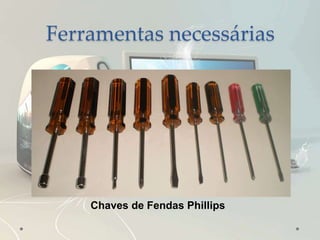

- 26. Ferramentas necessárias Chaves de Fendas Phillips

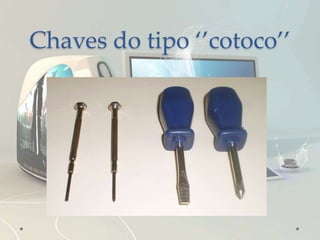

- 27. Chaves do tipo ‘’cotoco’’

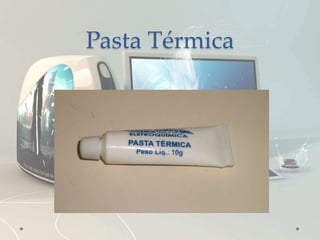

- 32. Pasta Térmica
- 33. Conclusão • Com este trabalho ficámos a saber os passos necessários para a montagem completa de um computador (desktop), a forma como montar as peças, tal como as ferramentas necessárias para a montagem.
- 35. FIM
