1. Montagem e
Manutenção em
Computadores
Eliandro Santos

2. Como manusear as
peças?
Os computadores são compostos por circuitos
eletrônicos que exigem cuidados ao serem tocados.
O corpo humano produz eletricidade estática e é
justamente esse tipo de condução de energia que
compromete as peças do seu computador.
Esta
Fot
o
de
Auto
r
Desc
onh
ecid
o
está
licen
ciad
o
em
CC
BY-
NC

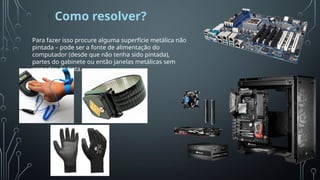

3. Como resolver?
Para fazer isso procure alguma superfície metálica não
pintada – pode ser a fonte de alimentação do
computador (desde que não tenha sido pintada),
partes do gabinete ou então janelas metálicas sem
camadas de tinta.
Esta
Fot
o
de
Auto
r
Desc
onh
ecid
o
está
licen
ciad
o
em
CC
BY-
NC

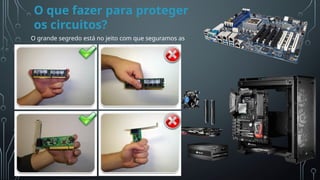

4. O que fazer para proteger
os circuitos?
Esta
Fot
o
de
Auto
r
Desc
onh
ecid
o
está
licen
ciad
o
em
CC
BY-
NC
O grande segredo está no jeito com que seguramos as
peças.

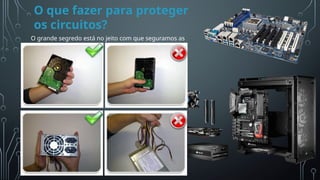

5. O que fazer para proteger
os circuitos?
Esta
Fot
o
de
Auto
r
Desc
onh
ecid
o
está
licen
ciad
o
em
CC
BY-
NC
O grande segredo está no jeito com que seguramos as
peças.

6. SOFTWARE E HARDWARE

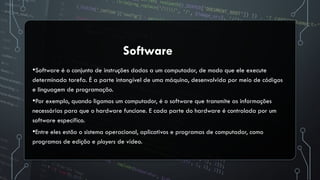

7. •Software é o conjunto de instruções dadas a um computador, de modo que ele execute
determinada tarefa. É a parte intangível de uma máquina, desenvolvida por meio de códigos
e linguagem de programação.
•Por exemplo, quando ligamos um computador, é o software que transmite as informações
necessárias para que o hardware funcione. E cada parte do hardware é controlada por um
software específico.
•Entre eles estão o sistema operacional, aplicativos e programas de computador, como
programas de edição e players de vídeo.
Software

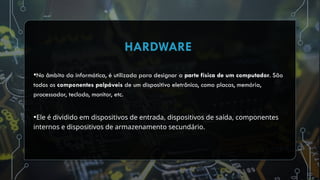

8. •No âmbito da informática, é utilizada para designar a parte física de um computador. São
todos os componentes palpáveis de um dispositivo eletrônico, como placas, memória,
processador, teclado, monitor, etc.
•Ele é dividido em dispositivos de entrada, dispositivos de saída, componentes
internos e dispositivos de armazenamento secundário.
HARDWARE

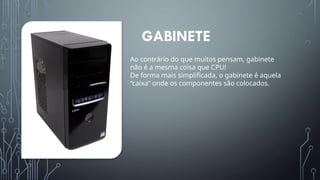

10. GABINETE
Ao contrário do que muitos pensam, gabinete
não é a mesma coisa que CPU!
De forma mais simplificada, o gabinete é aquela
“caixa” onde os componentes são colocados.

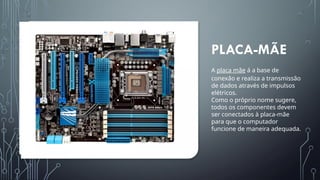

11. PLACA-MÃE
A placa mãe á a base de
conexão e realiza a transmissão
de dados através de impulsos
elétricos.
Como o próprio nome sugere,
todos os componentes devem
ser conectados à placa-mãe
para que o computador
funcione de maneira adequada.

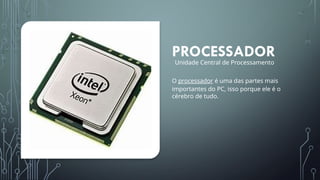

13. PROCESSADOR
O processador é uma das partes mais
importantes do PC, isso porque ele é o
cérebro de tudo.
Unidade Central de Processamento

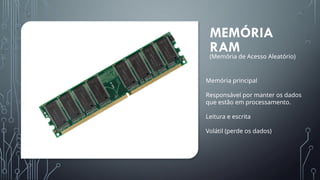

14. MEMÓRIA
RAM
Memória principal
Responsável por manter os dados
que estão em processamento.
Leitura e escrita
Volátil (perde os dados)
(Memória de Acesso Aleatório)

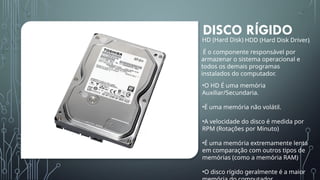

15. DISCO RÍGIDO
HD (Hard Disk) HDD (Hard Disk Driver)
É o componente responsável por
armazenar o sistema operacional e
todos os demais programas
instalados do computador.
•O HD É uma memória
Auxiliar/Secundaria.
•É uma memória não volátil.
•A velocidade do disco é medida por
RPM (Rotações por Minuto)
•É uma memória extremamente lenta
em comparação com outros tipos de
memórias (como a memória RAM)
•O disco rígido geralmente é a maior

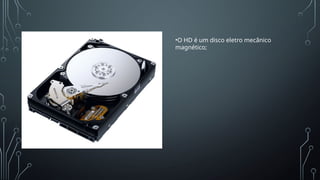

16. •O HD é um disco eletro mecânico
magnético;

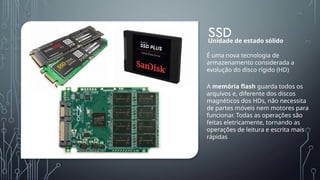

17. SSD
É uma nova tecnologia de
armazenamento considerada a
evolução do disco rígido (HD)
Unidade de estado sólido
A memória flash guarda todos os
arquivos e, diferente dos discos
magnéticos dos HDs, não necessita
de partes móveis nem motores para
funcionar. Todas as operações são
feitas eletricamente, tornando as
operações de leitura e escrita mais
rápidas

19. DESMONTAR UM
COMPUTADOR

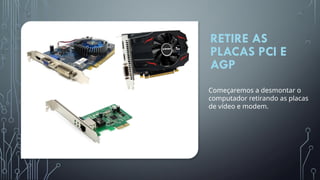

20. RETIRE AS
PLACAS PCI E
AGP
Começaremos a desmontar o
computador retirando as placas
de vídeo e modem.

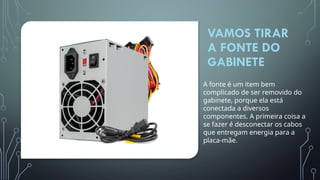

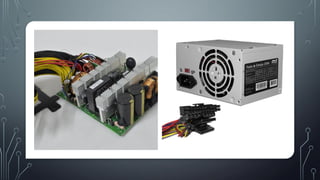

21. VAMOS TIRAR
A FONTE DO
GABINETE
A fonte é um item bem
complicado de ser removido do
gabinete, porque ela está
conectada a diversos
componentes. A primeira coisa a
se fazer é desconectar os cabos
que entregam energia para a
placa-mãe.

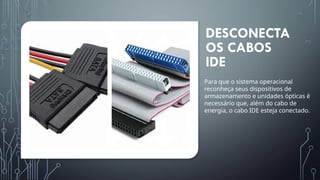

22. DESCONECTA
OS CABOS
IDE
Para que o sistema operacional
reconheça seus dispositivos de
armazenamento e unidades ópticas é
necessário que, além do cabo de
energia, o cabo IDE esteja conectado.

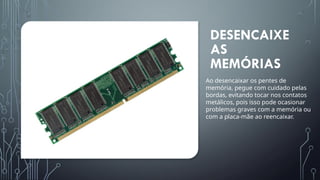

23. DESENCAIXE
AS
MEMÓRIAS
Ao desencaixar os pentes de
memória, pegue com cuidado pelas
bordas, evitando tocar nos contatos
metálicos, pois isso pode ocasionar
problemas graves com a memória ou
com a placa-mãe ao reencaixar.

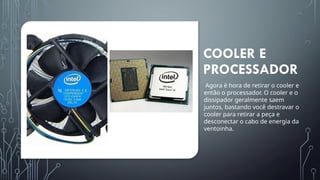

24. COOLER E
PROCESSADOR
Agora é hora de retirar o cooler e
então o processador. O cooler e o
dissipador geralmente saem
juntos, bastando você destravar o
cooler para retirar a peça e
desconectar o cabo de energia da
ventoinha.

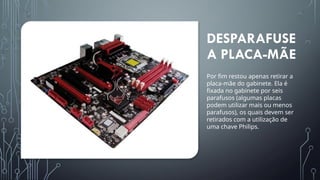

25. DESPARAFUSE
A PLACA-MÃE
Por fim restou apenas retirar a
placa-mãe do gabinete. Ela é
fixada no gabinete por seis
parafusos (algumas placas
podem utilizar mais ou menos
parafusos), os quais devem ser
retirados com a utilização de
uma chave Philips.

26. MONTAGEM

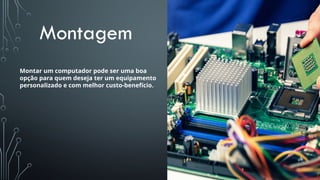

27. Montagem
Montar um computador pode ser uma boa
opção para quem deseja ter um equipamento
personalizado e com melhor custo-benefício.

28. Antes de começar
Prepare um espaço de trabalho grande para manter sua criação organizada. É
frustrante não conseguir encontrar o que você está procurando!
Use uma pulseira de descarga eletrostática (ESD) ou aterre-se tocando em uma
superfície de metal sem pintura para evitar eletricidade estática e trabalhe em pisos
sólidos em vez de tapete, se possível.

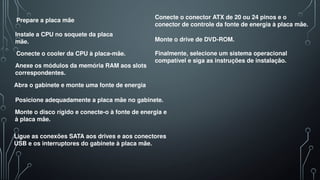

29. Prepare a placa mãe
Instale a CPU no soquete da placa
mãe.
Conecte o cooler da CPU à placa-mãe.
Anexe os módulos da memória RAM aos slots
correspondentes.
Abra o gabinete e monte uma fonte de energia
Posicione adequadamente a placa mãe no gabinete.
Monte o disco rígido e conecte-o à fonte de energia e
à placa mãe.
Ligue as conexões SATA aos drives e aos conectores
USB e os interruptores do gabinete à placa mãe.
Conecte o conector ATX de 20 ou 24 pinos e o
conector de controle da fonte de energia à placa mãe.
Monte o drive de DVD-ROM.
Finalmente, selecione um sistema operacional
compatível e siga as instruções de instalação.

30. MANUTENÇÃO

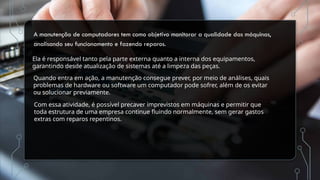

31. A manutenção de computadores tem como objetivo monitorar a qualidade das máquinas,
analisando seu funcionamento e fazendo reparos.
Ela é responsável tanto pela parte externa quanto a interna dos equipamentos,
garantindo desde atualização de sistemas até a limpeza das peças.
Quando entra em ação, a manutenção consegue prever, por meio de análises, quais
problemas de hardware ou software um computador pode sofrer, além de os evitar
ou solucionar previamente.
Com essa atividade, é possível precaver imprevistos em máquinas e permitir que
toda estrutura de uma empresa continue fluindo normalmente, sem gerar gastos
extras com reparos repentinos.

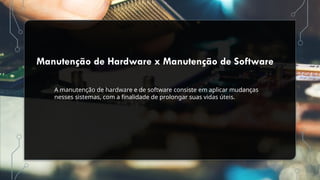

32. Manutenção de Hardware x Manutenção de Software
A manutenção de hardware e de software consiste em aplicar mudanças
nesses sistemas, com a finalidade de prolongar suas vidas úteis.

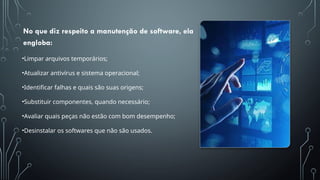

33. No que diz respeito a manutenção de software, ela
engloba:
•Limpar arquivos temporários;
•Atualizar antivírus e sistema operacional;
•Identificar falhas e quais são suas origens;
•Substituir componentes, quando necessário;
•Avaliar quais peças não estão com bom desempenho;
•Desinstalar os softwares que não são usados.

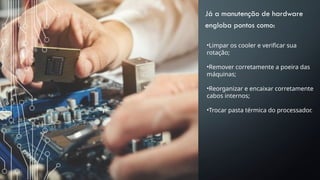

34. Já a manutenção de hardware
engloba pontos como:
•Limpar os cooler e verificar sua
rotação;
•Remover corretamente a poeira das
máquinas;
•Reorganizar e encaixar corretamente
cabos internos;
•Trocar pasta térmica do processador.
