Este documento fornece instruções passo-a-passo para montar um computador desde o início, começando com a instalação do processador e cooler na placa-mãe, em seguida adicionando memória RAM, placas de vídeo e de som, unidades de disco, e por fim conectando e fixando a fonte de alimentação.

1. Montagem de um computador desde a raiz1ª Fase

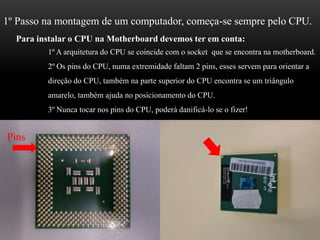

2. 1º Passo na montagem de um computador, começa-se sempre pelo CPU.Para instalar o CPU na Motherboard devemos ter em conta:1º A arquitetura do CPU se coincide com o socket que se encontra na motherboard.2º Os pins do CPU, numa extremidade faltam 2 pins, esses servem para orientar a direção do CPU, também na parte superior do CPU encontra se um triângulo amarelo, também ajuda no posicionamento do CPU.3º Nunca tocar nos pins do CPU, poderá danificá-lo se o fizer!Pins

3. 1º Posicionar o CPU no Socket. 2º Encaixar o CPU no socketE puxar a patilha.Socket1º12

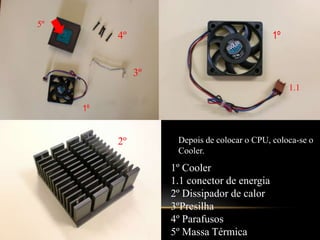

4. 5º1º4º3º1.11º2ºDepois de colocar o CPU, coloca-se o Cooler.1º Cooler1.1 conector de energia2º Dissipador de calor3ºPresilha4º Parafusos5º Massa Térmica

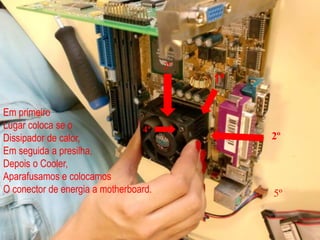

5. 3º1ºEm primeiroLugar coloca se o Dissipador de calor,Em seguida a presilha,Depois o Cooler, Aparafusamos e colocamosO conector de energia a motherboard.4º2º5º

6. Depois de colocar o Cooler,coloca-se as RAM´S

7. 1º Passo, Reparar na arquitetura1º Passo, Dar em atenção a arquitetura da memória RAM.2º passo, A RAM deve ser colocada neste slot`s.4º passo, Reparar nos números que se encontram na imagem, para colocar as memórias RAM.11223º passo, Reparar na arquitetura da memória e no slot.

8. Depois de colocarmos as RAM´S,instalamos a MotherBoard na torre

9. Placa de InterfaceBIOS(?)Slot’s PCISocket CPUChipset’sAlimentaçãoSlot’s RAMSlot’s IDESlot de Floppy DiskSlot AGPPilha CMOSSlot´s ISA

10. 1º Inserir a placa de interface.

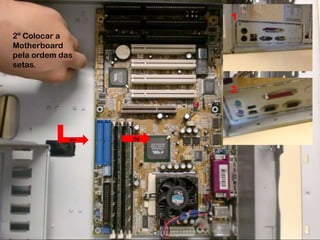

11. 12º Colocar a Motherboard pela ordem das setas.221

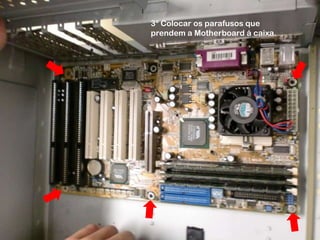

12. 3º Colocar os parafusos que prendem a Motherboard á caixa.

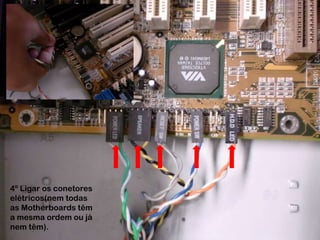

13. 4º Ligar os conetores elétricos(nem todas as Motherboards têm a mesma ordem ou já nem têm).

14. Montagem das Placas (Gráfica, Som, Rede)

15. 1º Passo, Antes de colocar as placas(Rede, Som) deve reparar na arquitetura do slot correto.2º Passo, no caso desta placa gráfica o slot é AGP.

16. Depois de colocar as placas, Colocamos as drives e disquetes

17. Ao lado da drive de CD`S tem umas gavetas para colocar e quando ouvir um click é que esta seguro.E quando estar nesta posição esta seguro.

18. Em seguida colocamos a drive de disquetes e disco rígido.

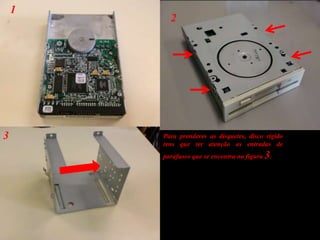

19. 123Para prenderes as disquetes, disco rígido tens que ter atenção as entradas de parafusos que se encontra na figura 3.

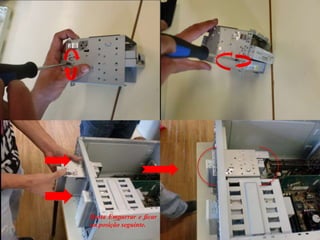

20. Basta Empurrar e ficar na posição seguinte.

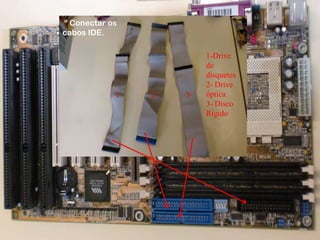

21. º Conectar os cabos IDE.1-Drive de disquetes2- Drive óptica3- Disco Rígido123

22. A fonte de alimentação é o ultimo componente a ser colocado

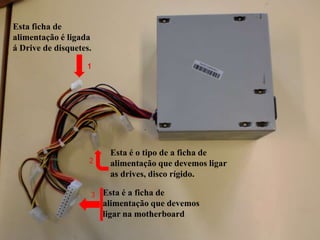

23. Esta ficha de alimentação é ligada á Drive de disquetes.1Esta é o tipo de a ficha de alimentação que devemos ligar as drives, disco rígido.2Esta é a ficha de alimentação que devemos ligar na motherboard3

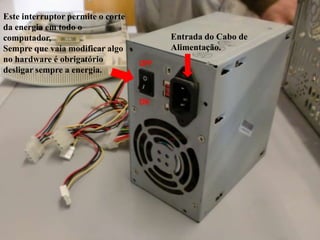

24. Este interruptor permite o corte da energia em todo o computador,Sempre que vaia modificar algo no hardware é obrigatório desligar sempre a energia.Entrada do Cabo de Alimentação.OFFON

25. Ficha3,neste caso ligamos primeiro porque a fonte irá ser colocada por cima, assim facilita a montagem.

26. Em seguida prendemos a fonte na torre aparafusando-aNesta posição, a entrada do Cabo de Alimentação fica sempre para a esquina da torre.

28. E assim concluímos a montagem de um computador desde a raiz.FIM
