O documento explica os conceitos de paridade par e ímpar para detecção de erros em transmissão de dados binários. Ele apresenta exemplos de como gerar o bit de paridade adicional para números binários de modo a tornar o total de uns e zeros par ou ímpar, dependendo do tipo de paridade. Além disso, pede para o leitor gerar bits de paridade para sequências de bits dados e explica como construir um gerador de paridade usando portas lógicas exclusivas XOR.

1. PROF.ª M.ª ENG.ª ELAINE CECÍLIA GATTO
CIÊNCIA DA COMPUTAÇÃO
USC

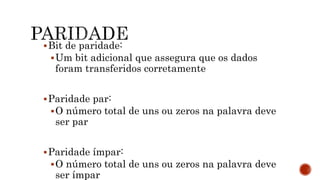

2. Bit de paridade:
Um bit adicional que assegura que os dados
foram transferidos corretamente
Paridade par:
O número total de uns ou zeros na palavra deve
ser par
Paridade ímpar:
O número total de uns ou zeros na palavra deve
ser ímpar

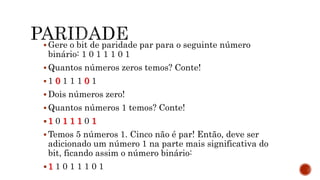

3.  Gere o bit de paridade par para o seguinte número
binário: 1 0 1 1 1 0 1
 Quantos números zeros temos? Conte!
 1 0 1 1 1 0 1
 Dois números zero!
 Quantos números 1 temos? Conte!
 1 0 1 1 1 0 1
 Temos 5 números 1. Cinco não é par! Então, deve ser
adicionado um número 1 na parte mais significativa do
bit, ficando assim o número binário:
 1 1 0 1 1 1 0 1

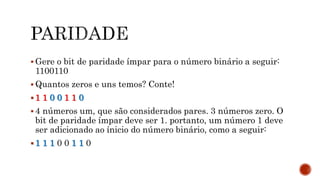

4.  Gere o bit de paridade ímpar para o número binário a seguir:
1100110
 Quantos zeros e uns temos? Conte!
 1 1 0 0 1 1 0
 4 números um, que são considerados pares. 3 números zero. O
bit de paridade ímpar deve ser 1. portanto, um número 1 deve
ser adicionado ao ínicio do número binário, como a seguir:
 1 1 1 0 0 1 1 0

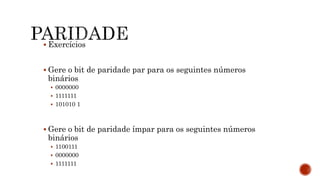

5.  Exercícios
 Gere o bit de paridade par para os seguintes números
binários
 0000000
 1111111
 101010 1
 Gere o bit de paridade ímpar para os seguintes números
binários
 1100111
 0000000
 1111111

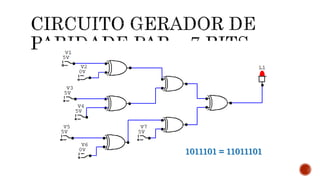

6. 1011101 = 11011101

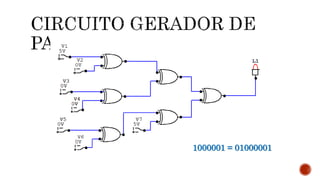

7. 1000001 = 01000001

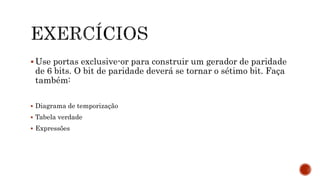

8.  Use portas exclusive-or para construir um gerador de paridade
de 6 bits. O bit de paridade deverá se tornar o sétimo bit. Faça
também:
 Diagrama de temporização
 Tabela verdade
 Expressões

9. 0 1 1 0 1 0 1 = 1 0 1 1 0 1 0 1

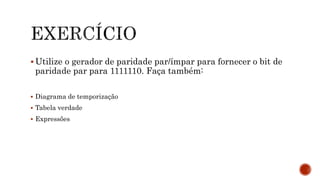

10.  Utilize o gerador de paridade par/ímpar para fornecer o bit de
paridade par para 1111110. Faça também:
 Diagrama de temporização
 Tabela verdade
 Expressões
