Community Detection for Multi-Label Classification - Seminários UFSCar
- 1. COMMUNITY DETECTION FOR MULTI-LABELCLASSIFICATION Elaine Cecília Gatto | Alan Valejo | Mauri Ferrandin | Ricardo Cerri
- 2. 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR 2 Co-orientador UFSC Elaine Cecília Gatto - Cissa Alan Demétrius Baria Valejo Orientador UFSCar Ricardo Cerri Doutoranda UFSCar Mauri Ferrandin Colaborador UFSCar Pesquisadores
- 3. AGENDA • Introdução • Métodoproposto • Experimento • Resultados • Conclusão 3 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR
- 4.
- 5. Classificação 5 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR 10 questões Gabarito Sua Nota Sua Prova 10 questões Acertou 6 Errou 4 - Como a Professora tem o gabarito da prova, ela consegue calcular rapidamente o quanto você aprendeu. - Assim, comparando sua prova com o gabarito, é possível fornecer sua nota, que é correspondente ao quanto você acertou. -Se 6.0 é o suficiente para passar na disciplina, então você está aprovado! Caso contrário, você terá que cursar novamente a disciplina e obter uma nova maior. Esse processo será repetido até que você consiga obter uma nova igual ou superior a 6.0 - Essa nota também representa a quantidade de conhecimento que você conseguiu aprender.

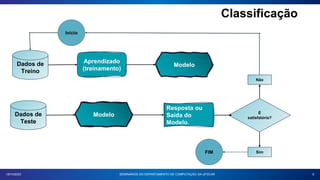

- 6. Classificação 6 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Dados de Treino Aprendizado (treinamento) Modelo Dados de Teste Modelo É satisfatória? Resposta ou Saída do Modelo. Sim Não Início FIM
- 7. Classificação 7 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR CLASSIFICAÇÃO MULTIRRÓTULO: É uma tarefa preditiva supervisionada do aprendizado de máquina que tem como objetivo induzir um modelo que prediz múltiplos rótulos (classes) para uma instância.

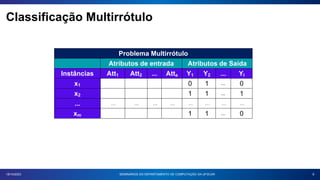

- 8. Classificação Multirrótulo 8 18/10/2023 SEMINÁRIOSDO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Problema Multirrótulo Atributos de entrada Atributos de Saída Instâncias Att1 Att2 ... Atta Y1 Y2 ... Yl x1 0 1 ... 0 x2 1 1 ... 1 ... … … … … … … … … xm 1 1 ... 0
- 9. Correlações entre rótulos 9 18/10/2023SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

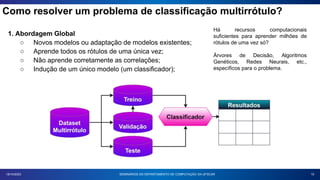

- 10. Como resolver umproblema de classificação multirrótulo? 10 18/10/2023 1. Abordagem Global ○ Novos modelos ou adaptação de modelos existentes; ○ Aprende todos os rótulos de uma única vez; ○ Não aprende corretamente as correlações; ○ Indução de um único modelo (um classificador); Há recursos computacionais suficientes para aprender milhões de rótulos de uma vez só? Árvores de Decisão, Algoritmos Genéticos, Redes Neurais, etc., específicos para o problema. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

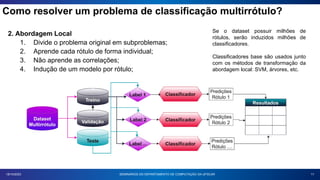

- 11. Como resolver umproblema de classificação multirrótulo? 11 18/10/2023 2. Abordagem Local 1. Divide o problema original em subproblemas; 2. Aprende cada rótulo de forma individual; 3. Não aprende as correlações; 4. Indução de um modelo por rótulo; Se o dataset possuir milhões de rótulos, serão induzidos milhões de classificadores. Classificadores base são usados junto com os métodos de transformação da abordagem local: SVM, árvores, etc. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

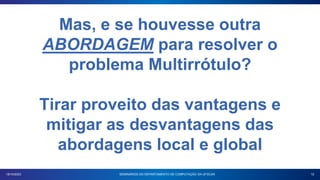

- 12. 12 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Mas, e se houvesse outra ABORDAGEM para resolver o problema Multirrótulo? Tirar proveito das vantagens e mitigar as desvantagens das abordagens local e global
- 13.

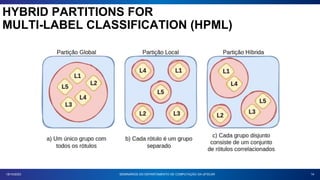

- 14. 14 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

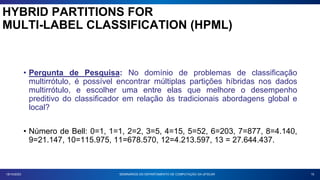

- 15. 15 18/10/2023 • Pergunta dePesquisa: No domínio de problemas de classificação multirrótulo, é possível encontrar múltiplas partições híbridas nos dados multirrótulo, e escolher uma entre elas que melhore o desempenho preditivo do classificador em relação às tradicionais abordagens global e local? • Número de Bell: 0=1, 1=1, 2=2, 3=5, 4=15, 5=52, 6=203, 7=877, 8=4.140, 9=21.147, 10=115.975, 11=678.570, 12=4.213.597, 13 = 27.644.437. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

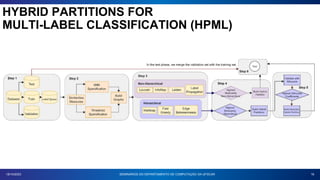

- 16. 16 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)
- 17. 17 Método de estratificaçãoespecífico para dados multirrótulo 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

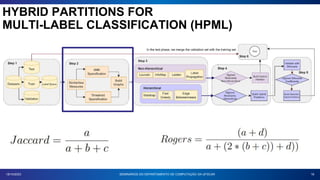

- 18. 18 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

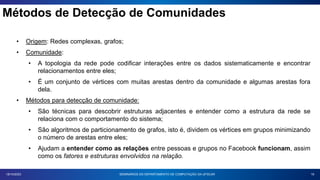

- 19. Métodos de Detecçãode Comunidades 19 18/10/2023 • Origem: Redes complexas, grafos; • Comunidade: • A topologia da rede pode codificar interações entre os dados sistematicamente e encontrar relacionamentos entre eles; • É um conjunto de vértices com muitas arestas dentro da comunidade e algumas arestas fora dela. • Métodos para detecção de comunidade: • São técnicas para descobrir estruturas adjacentes e entender como a estrutura da rede se relaciona com o comportamento do sistema; • São algoritmos de particionamento de grafos, isto é, dividem os vértices em grupos minimizando o número de arestas entre eles; • Ajudam a entender como as relações entre pessoas e grupos no Facebook funcionam, assim como os fatores e estruturas envolvidos na relação. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

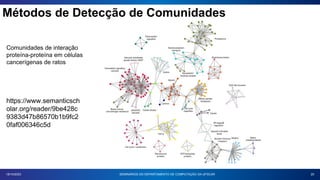

- 20. 20 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Comunidades de interação proteína-proteína em células cancerígenas de ratos https://www.semanticsch olar.org/reader/9be428c 9383d47b86570b1b9fc2 0faf006346c5d Métodos de Detecção de Comunidades
- 21. 21 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Métodos de Detecção de Comunidades Matriz de Similaridade Grafo de co- ocorrência Esparcificação Métodos de Detecção de Comunidades Grafo K- NN K-NN Threshold Grafo Threshold Hierárquicos Não-Hierárquicos vértices = rótulos arestas = correlações pesos = correlações Passo-2 Passo-3

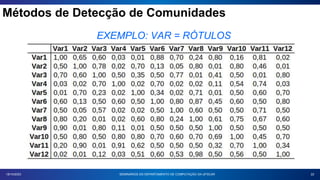

- 22. 22 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Métodos de Detecção de Comunidades EXEMPLO: VAR = RÓTULOS

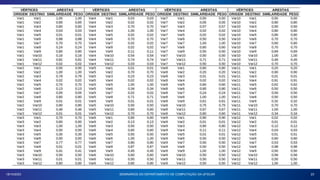

- 23. 23 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

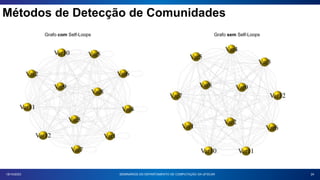

- 24. 24 Grafo com Self-LoopsGrafo sem Self-Loops 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Métodos de Detecção de Comunidades

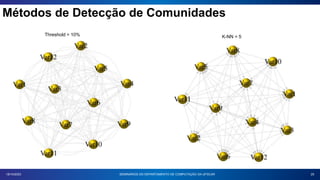

- 25. 25 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Métodos de Detecção de Comunidades Threshold = 10% K-NN = 5

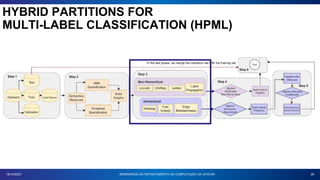

- 26. 26 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

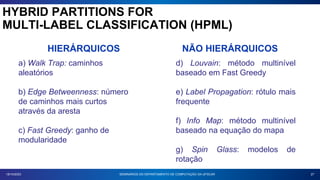

- 27. 27 18/10/2023 HIERÁRQUICOS SEMINÁRIOS DO DEPARTAMENTODE COMPUTAÇÃO DA UFSCAR a) Walk Trap: caminhos aleatórios b) Edge Betweenness: número de caminhos mais curtos através da aresta c) Fast Greedy: ganho de modularidade NÃO HIERÁRQUICOS d) Louvain: método multinível baseado em Fast Greedy e) Label Propagation: rótulo mais frequente f) Info Map: método multinível baseado na equação do mapa g) Spin Glass: modelos de rotação HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

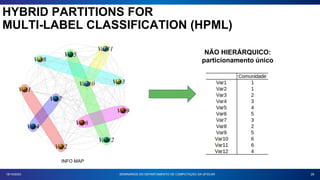

- 28. 28 INFO MAP NÃO HIERÁRQUICO: particionamentoúnico 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

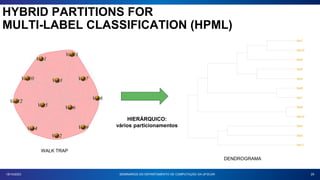

- 29. 29 WALK TRAP HIERÁRQUICO: vários particionamentos DENDROGRAMA 18/10/2023SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)
- 30. 30 WALK TRAP DENDROGRAMA 18/10/2023 SEMINÁRIOSDO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML) HIERÁRQUICO: vários particionamentos

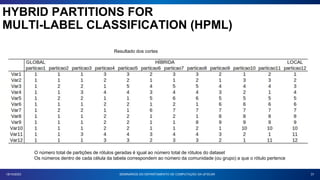

- 31. 31 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR O número total de partições de rótulos geradas é igual ao número total de rótulos do dataset Os números dentro de cada célula da tabela correspondem ao número da comunidade (ou grupo) a que o rótulo pertence HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML) Resultado dos cortes
- 32. 32 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR - Medida de modularidade como critério de escolha de um método - Mede a separação entre vértices; - Quantifica a densidade de ligações dentro das comunidades em comparação com ligações entre comunidades; - Constrói os conjuntos de dados correspondentes HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)
- 33. 33 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

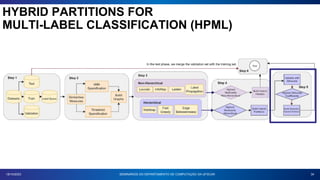

- 34. 34 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

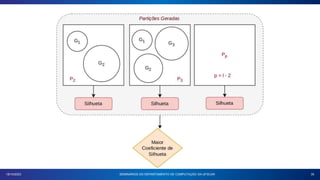

- 35. 35 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

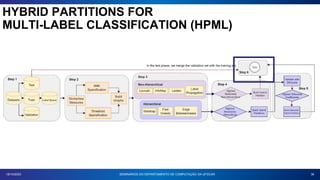

- 36. 36 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML)

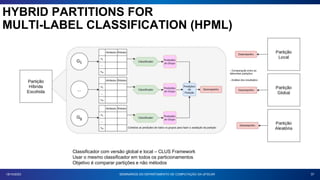

- 37. 37 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR HYBRID PARTITIONS FOR MULTI-LABEL CLASSIFICATION (HPML) Classificador com versão global e local – CLUS Framework Usar o mesmo classificador em todos os particionamentos Objetivo é comparar partições e não métodos
- 38.

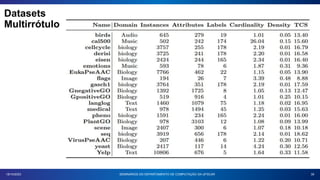

- 39. Datasets Multirrótulo 39 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

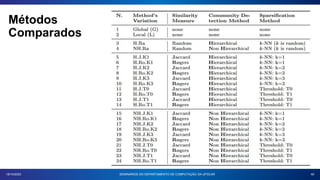

- 40. Métodos Comparados 40 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

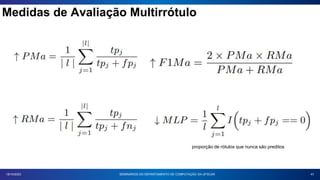

- 41. Medidas de AvaliaçãoMultirrótulo 41 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR proporção de rótulos que nunca são preditos
- 42.

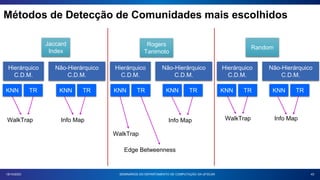

- 43. Métodos de Detecçãode Comunidades mais escolhidos 43 Hierárquico C.D.M. Não-Hierárquico C.D.M. Jaccard Index Hierárquico C.D.M. Não-Hierárquico C.D.M. Rogers Tanimoto Hierárquico C.D.M. Não-Hierárquico C.D.M. Random KNN TR KNN TR KNN TR KNN TR KNN TR KNN TR Edge Betweenness WalkTrap WalkTrap WalkTrap Info Map Info Map Info Map 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

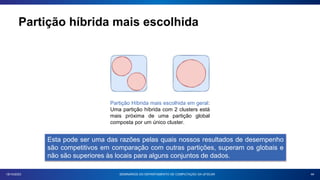

- 44. Partição híbrida maisescolhida 44 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Partição Híbrida mais escolhida em geral: Uma partição híbrida com 2 clusters está mais próxima de uma partição global composta por um único cluster. Esta pode ser uma das razões pelas quais nossos resultados de desempenho são competitivos em comparação com outras partições, superam os globais e não são superiores às locais para alguns conjuntos de dados.

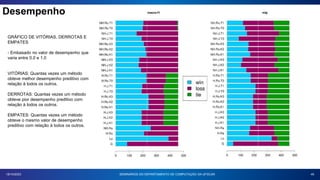

- 45. Desempenho 45 18/10/2023 SEMINÁRIOS DODEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR GRÁFICO DE VITÓRIAS, DERROTAS E EMPATES - Embasado no valor de desempenho que varia entre 0.0 e 1.0 VITÓRIAS: Quantas vezes um método obteve melhor desempenho preditivo com relação à todos os outros. DERROTAS: Quantas vezes um método obteve pior desempenho preditivo com relação à todos os outros. EMPATES: Quantas vezes um método obteve o mesmo valor de desempenho preditivo com relação à todos os outros.

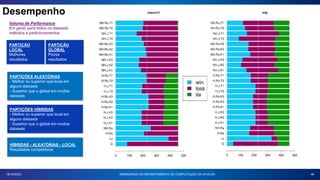

- 46. Desempenho 46 PARTIÇÕES ALEATÓRIAS - Melhorou superior que local em alguns datasets - Superior que o global em muitos datasets PARTIÇÕES HÍBRIDAS - Melhor ou superior que local em alguns datasets - Superior que o global em muitos datasets HÍBRIDAS - ALEATÓRIAS - LOCAL Resultados competitivos PARTIÇÃO LOCAL Melhores resultados PARTIÇÃO GLOBAL Piores resultados Valores de Performance Em geral, para todos os datasets, métodos e particionamentos 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

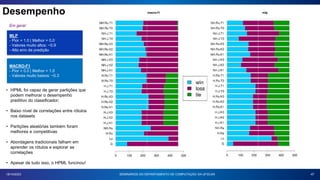

- 47. Desempenho 47 MACRO-F1 - Pior =0.0 | Melhor = 1.0 - Valores muito baixos: ~0.3 MLP - Pior = 1.0 | Melhor = 0.0 - Valores muito altos: ~0.9 - Alto erro de predição Em geral: • HPML foi capaz de gerar partições que podem melhorar o desempenho preditivo do classificador; • Baixo nível de correlações entre rótulos nos datasets • Partições aleatórias também foram melhores e competitivas • Abordagens tradicionais falham em aprender os rótulos e explorar as correlações • Apesar de tudo isso, o HPML funcinou! 18/10/2023 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR
- 48. 48 18/10/2023 Teste Estatístico: Friedman& Nemenyi SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Não há diferenças estatísticas significativas entre: Lo e NH.Ra Lo e H.HPML G, H-Ra, NH.HPML e algumas H.HMPL Não há diferenças estatísticas significativas entre: Local e Global

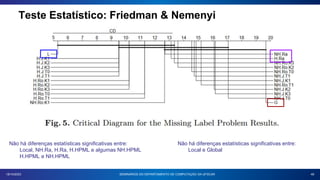

- 49. 49 18/10/2023 Teste Estatístico: Friedman& Nemenyi SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Não há diferenças estatísticas significativas entre: Local, NH.Ra, H.Ra, H.HPML e algumas NH.HPML H.HPML e NH.HPML Não há diferenças estatísticas significativas entre: Local e Global
- 50.

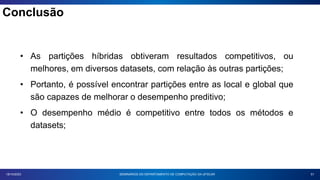

- 51. 51 18/10/2023 • As partiçõeshíbridas obtiveram resultados competitivos, ou melhores, em diversos datasets, com relação às outras partições; • Portanto, é possível encontrar partições entre as local e global que são capazes de melhorar o desempenho preditivo; • O desempenho médio é competitivo entre todos os métodos e datasets; SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Conclusão

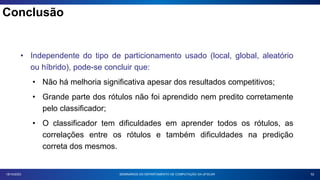

- 52. 52 18/10/2023 • Independente dotipo de particionamento usado (local, global, aleatório ou híbrido), pode-se concluir que: • Não há melhoria significativa apesar dos resultados competitivos; • Grande parte dos rótulos não foi aprendido nem predito corretamente pelo classificador; • O classificador tem dificuldades em aprender todos os rótulos, as correlações entre os rótulos e também dificuldades na predição correta dos mesmos. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Conclusão

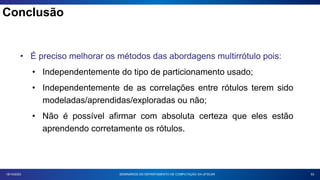

- 53. 53 18/10/2023 • É precisomelhorar os métodos das abordagens multirrótulo pois: • Independentemente do tipo de particionamento usado; • Independentemente de as correlações entre rótulos terem sido modeladas/aprendidas/exploradas ou não; • Não é possível afirmar com absoluta certeza que eles estão aprendendo corretamente os rótulos. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR Conclusão

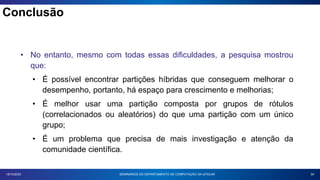

- 54. Conclusão 54 18/10/2023 • No entanto,mesmo com todas essas dificuldades, a pesquisa mostrou que: • É possível encontrar partições híbridas que conseguem melhorar o desempenho, portanto, há espaço para crescimento e melhorias; • É melhor usar uma partição composta por grupos de rótulos (correlacionados ou aleatórios) do que uma partição com um único grupo; • É um problema que precisa de mais investigação e atenção da comunidade científica. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

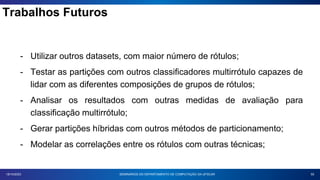

- 55. Trabalhos Futuros 55 18/10/2023 - Utilizaroutros datasets, com maior número de rótulos; - Testar as partições com outros classificadores multirrótulo capazes de lidar com as diferentes composições de grupos de rótulos; - Analisar os resultados com outras medidas de avaliação para classificação multirrótulo; - Gerar partições híbridas com outros métodos de particionamento; - Modelar as correlações entre os rótulos com outras técnicas; SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR
- 56.

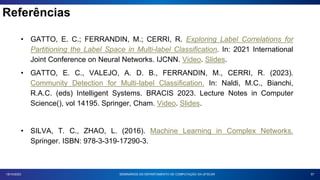

- 57. Referências 57 18/10/2023 • GATTO, E.C.; FERRANDIN, M.; CERRI, R. Exploring Label Correlations for Partitioning the Label Space in Multi-label Classification. In: 2021 International Joint Conference on Neural Networks. IJCNN. Video. Slides. • GATTO, E. C., VALEJO, A. D. B., FERRANDIN, M., CERRI, R. (2023). Community Detection for Multi-label Classification. In: Naldi, M.C., Bianchi, R.A.C. (eds) Intelligent Systems. BRACIS 2023. Lecture Notes in Computer Science(), vol 14195. Springer, Cham. Video. Slides. • SILVA, T. C., ZHAO, L. (2016). Machine Learning in Complex Networks. Springer. ISBN: 978-3-319-17290-3. SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

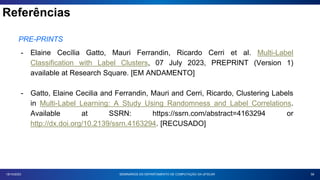

- 58. Referências 58 18/10/2023 PRE-PRINTS - Elaine CecíliaGatto, Mauri Ferrandin, Ricardo Cerri et al. Multi-Label Classification with Label Clusters, 07 July 2023, PREPRINT (Version 1) available at Research Square. [EM ANDAMENTO] - Gatto, Elaine Cecilia and Ferrandin, Mauri and Cerri, Ricardo, Clustering Labels in Multi-Label Learning: A Study Using Randomness and Label Correlations. Available at SSRN: https://ssrn.com/abstract=4163294 or http://dx.doi.org/10.2139/ssrn.4163294. [RECUSADO] SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR

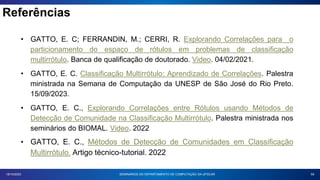

- 59. Referências 59 18/10/2023 • GATTO, E.C; FERRANDIN, M.; CERRI, R. Explorando Correlações para o particionamento do espaço de rótulos em problemas de classificação multirrótulo. Banca de qualificação de doutorado. Video. 04/02/2021. • GATTO, E. C. Classificação Multirrótulo: Aprendizado de Correlações. Palestra ministrada na Semana de Computação da UNESP de São José do Rio Preto. 15/09/2023. • GATTO, E. C., Explorando Correlações entre Rótulos usando Métodos de Detecção de Comunidade na Classificação Multirrótulo. Palestra ministrada nos seminários do BIOMAL. Video. 2022 • GATTO, E. C., Métodos de Detecção de Comunidades em Classificação Multirrótulo. Artigo técnico-tutorial. 2022 SEMINÁRIOS DO DEPARTAMENTO DE COMPUTAÇÃO DA UFSCAR
- 60. https://sites.google.com/view/cissagatto “Quem sobe asescadas deve começar por baixo. Para ser bom em alguma coisa você tem que subir um degradu de cada vez” (Haruichi Furudate - ハイキュウ ！！)
