1. UNIVERSIDADE FEDERAL DO TOCANTINS
CURSO DE ARQUITETURA E URBANISMO
TECNOLOGIA DA CONSTRUÇÃO I
CIMENTO PORTLAND
Prof. Fábio Henrique de Melo Ribeiro, MSc.
Eng. Civil e Eng. Seg. Trab.

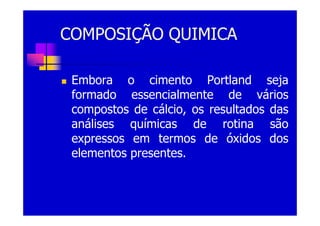

2. COMPOSIÇÃO QUIMICA
Embora o cimento Portland seja
formado essencialmente de vários
compostos de cálcio, os resultados das
análises químicas de rotina são
expressos em termos de óxidos dos
elementos presentes.

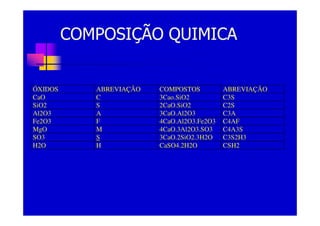

3. COMPOSIÇÃO QUIMICA
ÓXIDOS ABREVIAÇÃO COMPOSTOS ABREVIAÇÃO
CaO C 3Cao.SiO2 C3S
SiO2 S 2CaO.SiO2 C2S
Al2O3 A 3CaO.Al2O3 C3A
Fe2O3 F 4CaO.Al2O3.Fe2O3 C4AF
MgO M 4CaO.3Al2O3.SO3 C4A3S
SO3 S 3CaO.2SiO2.3H2O C3S2H3
H2O H CaSO4.2H2O CSH2

4. COMPOSIÇÃO QUIMICA
ÓXIDOS CIMENTOS 1 CIMENTOS 2 CIMENTOS 3
S 21,1 21,1 21,1
A 6,2 5,2 4,2
F 2,9 3,9 4,9
C 65,0 65,0 65,0
S 2,0 2,0 2,0
Outros 2,8 2,8 2,8

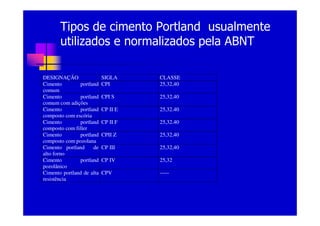

5. Tipos de cimento Portland usualmente
utilizados e normalizados pela ABNT
DESIGNAÇÃO SIGLA CLASSE
Cimento portland CPI 25,32,40
comum
Cimento portland CPI S 25,32,40
comum com adições
Cimento portland CP II E 25,32.40
composto com escória
Cimento portland CP II F 25,32.40
composto com filler
Cimento portland CPII Z 25,32,40
composto com pozolana
Cimento portland de CP III 25,32,40
alto forno
Cimento portland CP IV 25,32
pozolânico
Cimento portland de alta CPV -----
resistência

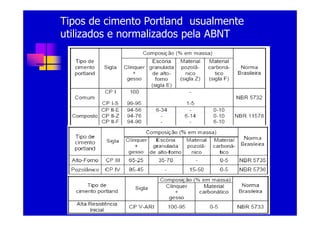

6. Tipos de cimento Portland usualmente
utilizados e normalizados pela ABNT

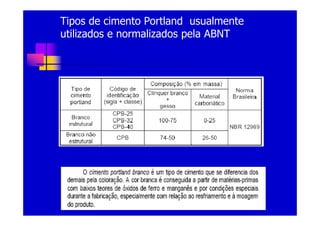

7. Tipos de cimento Portland usualmente
utilizados e normalizados pela ABNT

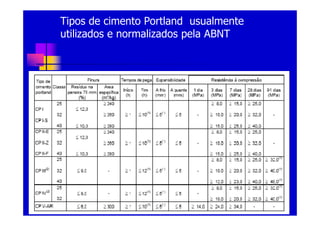

8. Tipos de cimento Portland usualmente
utilizados e normalizados pela ABNT

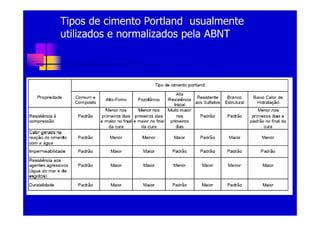

9. Tipos de cimento Portland usualmente
utilizados e normalizados pela ABNT

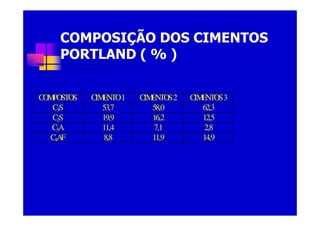

10. COMPOSIÇÃO DOS CIMENTOS
PORTLAND ( % )
COMPOSTOS CIMENTO1 CIMENTOS 2 CIMENTOS 3
C3S 53,7 58,0 62,3
C2S
CS 19,9 16,2 12,5
C3A 11,4 7,1 2,8
C4AF 8,8 11,9 14,9

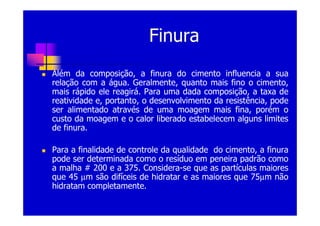

11. Finura
Além da composição, a finura do cimento influencia a sua
relação com a água. Geralmente, quanto mais fino o cimento,
mais rápido ele reagirá. Para uma dada composição, a taxa de
reatividade e, portanto, o desenvolvimento da resistência, pode
ser alimentado através de uma moagem mais fina, porém o
custo da moagem e o calor liberado estabelecem alguns limites
de finura.
Para a finalidade de controle da qualidade do cimento, a finura
pode ser determinada como o resíduo em peneira padrão como
a malha # 200 e a 375. Considera-se que as partículas maiores
que 45 µm são difíceis de hidratar e as maiores que 75µm não
hidratam completamente.

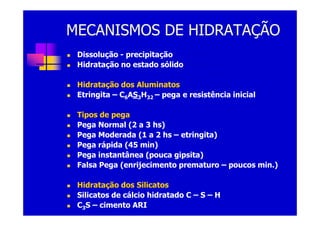

26. MECANISMOS DE HIDRATAÇÃO
Dissolução - precipitação
Hidratação no estado sólido
Hidratação dos Aluminatos
Etringita – C6AS3H32 – pega e resistência inicial
Tipos de pega
Pega Normal (2 a 3 hs)
Pega Moderada (1 a 2 hs – etringita)
Pega rápida (45 min)
Pega instantânea (pouca gipsita)
Falsa Pega (enrijecimento prematuro – poucos min.)
Hidratação dos Silicatos
Silicatos de cálcio hidratado C – S – H
C3S – cimento ARI

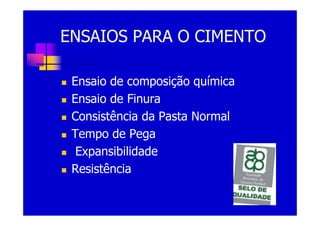

30. ENSAIOS PARA O CIMENTO
Ensaio de composição química
Ensaio de Finura
Consistência da Pasta Normal
Tempo de Pega
Expansibilidade
Resistência
