Semiologia gráfica
Este documento discute os conceitos fundamentais da cartografia temática, incluindo a semiologia gráfica e sua aplicação no processo de representação gráfica. Apresenta diferentes níveis de representação de dados e variáveis visuais que podem ser usadas para traduzir fenômenos espaciais em mapas, como cor, forma, tamanho e orientação. Discute também modos de implantação de dados espaciais em mapas como pontos, linhas, áreas e volumes.
Mais conteúdo relacionado
Semiologia gráfica
- 1. Semiologia gráfica Mini-curso: Noçõesde Cartografia Temática 10º Semanas de Geografia IGDEMA/UFAL Nelson Marisco
- 2. Objetivos Apresentar aos participantesuma rápida noção sobre Cartografia Temática procurando enfocar os conceitos de Semiologia Gráfica e sua aplicação no processo de representação gráfica. Ao término do curso o participante deverá ter a capacidade de ver o mapa com um outro “olhar”.

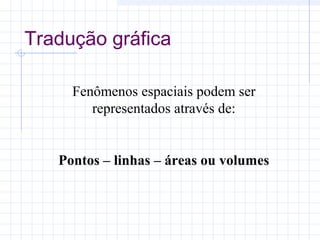

- 3. Tradução gráfica Fenômenos espaciaispodem ser representados através de: Pontos – linhas – áreas ou volumes

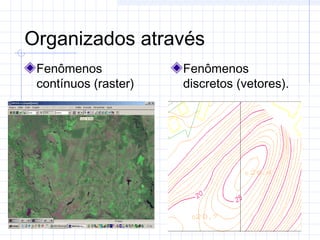

- 4.
- 5.

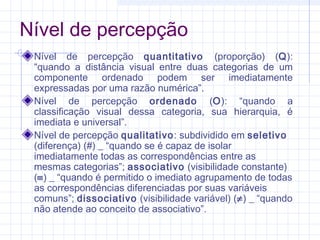

- 6. Nível de percepção Nívelde percepção quantitativo (proporção) (Q): “quando a distância visual entre duas categorias de um componente ordenado podem ser imediatamente expressadas por uma razão numérica”. Nível de percepção ordenado (O): “quando a classificação visual dessa categoria, sua hierarquia, é imediata e universal”. Nível de percepção qualitativo: subdividido em seletivo (diferença) (#) _ “quando se é capaz de isolar imediatamente todas as correspondências entre as mesmas categorias”; associativo (visibilidade constante) (≡) _ “quando é permitido o imediato agrupamento de todas as correspondências diferenciadas por suas variáveis comuns”; dissociativo (visibilidade variável) (≠) _ “quando não atende ao conceito de associativo”.
- 7. Esquema de simbolização propostopor Bertin (1983, p. 96).
- 8. Isolamento visual dasvariáveis (representando o número de categorias que podem ser percebidas em um relance). Pontos Traços Superfícies Tamanho 4 4 5 Valor 3 4 5 Granulação/Textura 2 4 5 Cor 7 7 8 Orientação 4 2 - Forma - - - Fonte: Kraak e Ormeling (1996, p.126)

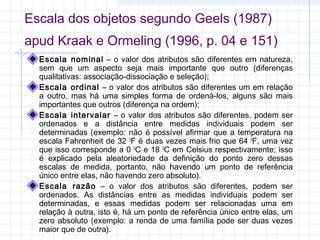

- 9. Escala dos objetossegundo Geels (1987) apud Kraak e Ormeling (1996, p. 04 e 151) Escala nominal – o valor dos atributos são diferentes em natureza, sem que um aspecto seja mais importante que outro (diferenças qualitativas: associação-dissociação e seleção); Escala ordinal – o valor dos atributos são diferentes um em relação a outro, mas há uma simples forma de ordená-los, alguns são mais importantes que outros (diferença na ordem); Escala intervalar – o valor dos atributos são diferentes, podem ser ordenados e a distância entre medidas individuais podem ser determinadas (exemplo: não é possível afirmar que a temperatura na escala Fahrenheit de 32 0F é duas vezes mais frio que 64 0F, uma vez que isso corresponde a 0 0C e 18 0C em Celsius respectivamente; isso é explicado pela aleatoriedade da definição do ponto zero dessas escalas de medida, portanto, não havendo um ponto de referência único entre elas, não havendo zero absoluto). Escala razão – o valor dos atributos são diferentes, podem ser ordenados. As distâncias entre as medidas individuais podem ser determinadas, e essas medidas podem ser relacionadas uma em relação à outra, isto é, há um ponto de referência único entre elas, um zero absoluto (exemplo: a renda de uma família pode ser duas vezes maior que de outra).

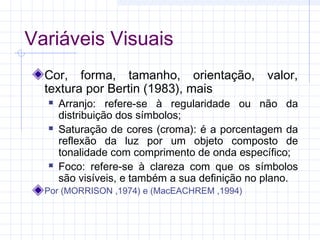

- 10. Variáveis Visuais Cor, forma,tamanho, orientação, textura por Bertin (1983), mais valor, Arranjo: refere-se à regularidade ou não da distribuição dos símbolos; Saturação de cores (croma): é a porcentagem da reflexão da luz por um objeto composto de tonalidade com comprimento de onda específico; Foco: refere-se à clareza com que os símbolos são visíveis, e também a sua definição no plano. Por (MORRISON ,1974) e (MacEACHREM ,1994)

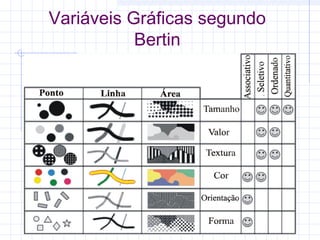

- 11.

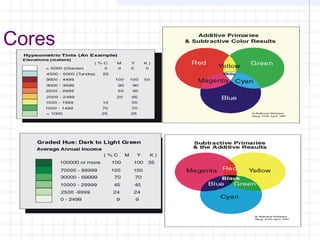

- 12.

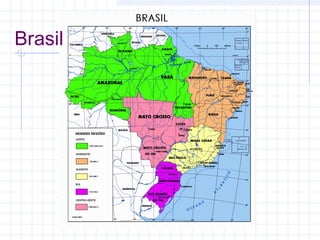

- 13.

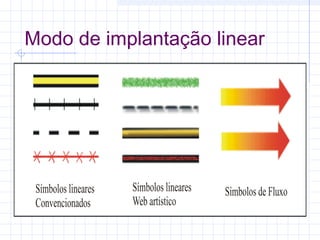

- 14. Modo de implantaçãolinear

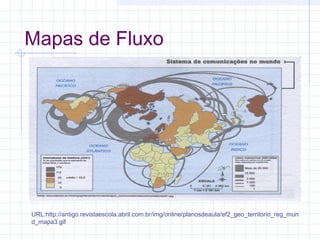

- 15.

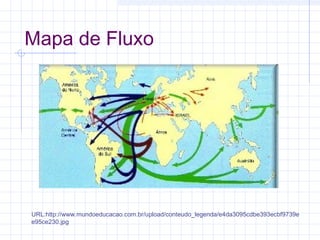

- 16.

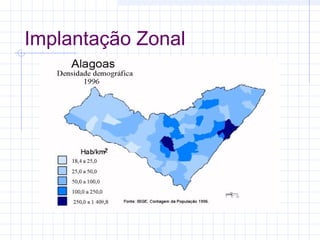

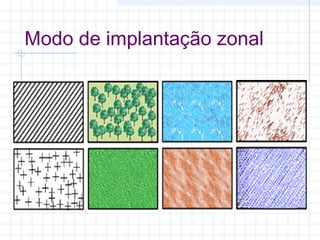

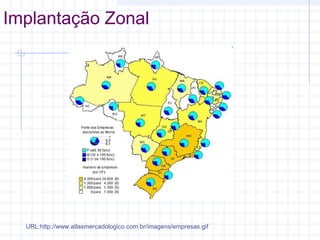

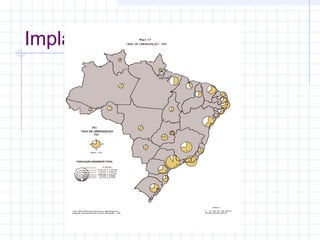

- 17. Modo de implantaçãozonal
- 18.
- 19.
- 20.

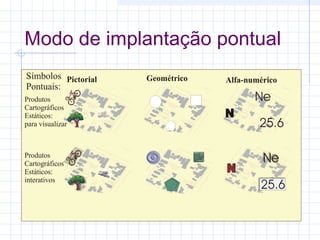

- 21. Modo de implantaçãopontual

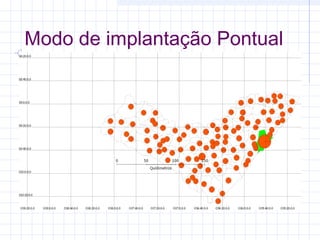

- 22. Modo de implantaçãoPontual
