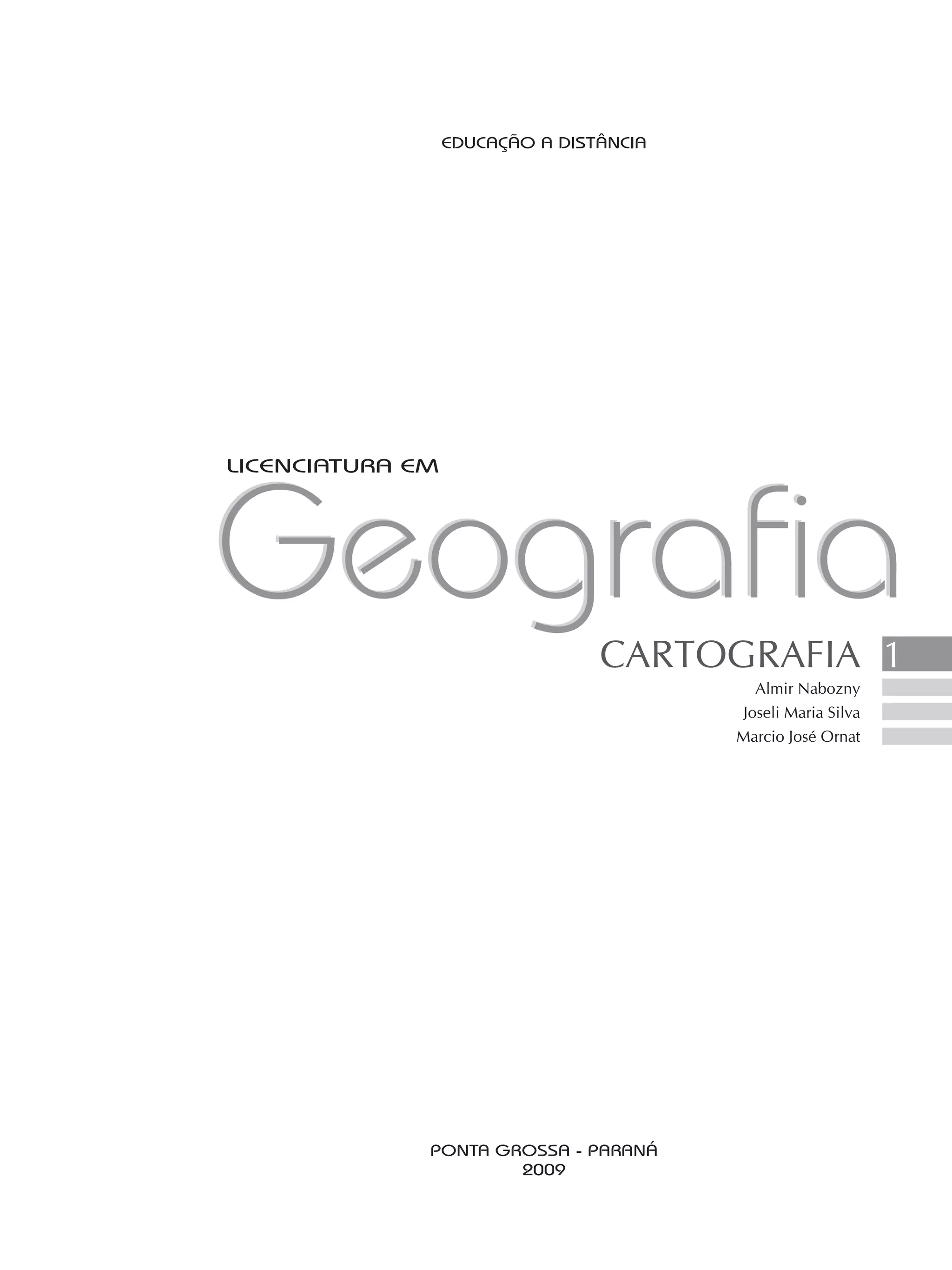

pONTA gROSSA - PARANÁ 2009 Almir Nabozny Joseli Maria Silva Marcio José Ornat EDUCAÇÃO A DISTÂNCIA Licenciatura em GeografiaGeografiaCARTOGRAFIA 1
UNIVERSIDADE ESTADUAL DE PONTA GROSSA Núcleo de Tecnologia e Educação Aberta e a Distância - NUTEAD Av. Gal. Carlos Cavalcanti, 4748 - CEP 84030-900 - Ponta Grossa - PR Tel.: (42) 3220-3163 www.nutead.uepg.br 2009 Todos os direitos reservados ao Ministério da Educação Sistema Universidade Aberta do Brasil Ficha catalográfica elaborada pelo Setor de Processos Técnicos BICEN/UEPG. Pró-Reitoria de Assuntos Administrativos Ariangelo Hauer Dias - Pró-Reitor Pró-Reitoria de Graduação Graciete Tozetto Góes - Pró-Reitor Divisão de Educação a Distância e de Programas Especiais Maria Etelvina Madalozzo Ramos - Chefe Núcleo de Tecnologia e Educação Aberta e a Distância Leide Mara Schmidt - Coordenadora Geral Cleide Aparecida Faria Rodrigues - Coordenadora Pedagógica Sistema Universidade Aberta do Brasil Hermínia Regina Bugeste Marinho - Coordenadora Geral Cleide Aparecida Faria Rodrigues - Coordenadora Adjunta Edu Silvestre de Albuquerque - Coordenador de Curso Colaborador Financeiro Luiz Antonio Martins Wosiak Colaboradora de Planejamento Silviane Buss Tupich Colaboradores em EAD Dênia Falcão de Bittencourt Jucimara Roesler Colaboradores de Informática Carlos Alberto Volpi Carmen Silvia Simão Carneiro Adilson de Oliveira Pimenta Júnior Juscelino Izidoro de Oliveira Júnior Osvaldo Reis Júnior Kin Henrique Kurek Thiago Luiz Dimbarre Thiago Nobuaki Sugahara Colaboradores de Publicação Denise Galdino de Oliveira - Revisão Janete Aparecida Luft - Revisão Luan Dione Rein - Diagramação Anselmo Rodrigues de Andrade Júnior - Diagramação Paulo Henrique de Ramos - Ilustração Colaboradores Operacionais Edson Luis Marchinski Joanice Kuster de Azevedo João Márcio Duran Inglêz Maria Clareth Siqueira Mariná Holzmann Ribas CRÉDITOS João Carlos Gomes Reitor Carlos Luciano Sant’ana Vargas Vice-Reitor N117c Nabozny, Almir Cartografia I por Almir Nabozny e outros. Ponta Grossa : Ed. UEPG, 2009. 88p. il. Licenciatura em Geografia - Educação a Distância. 1. Cartografia - história. 2. Cartografia teórica. 3. Representação cartográfica - formas. Topografia. I. Nabozny, Almir. II. Ornat, Marcio José. III. Silva, Joseli Maria. V.T CDD : 526

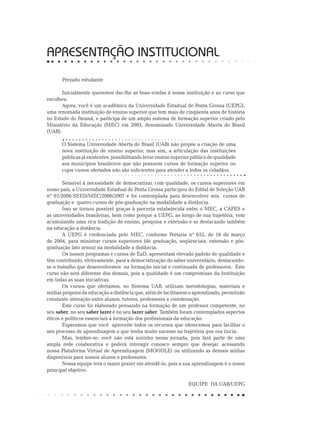

APRESENTAÇÃO INSTITUCIONAL Prezado estudante Inicialmente queremos dar-lhe as boas-vindas à nossa instituição e ao curso que escolheu. Agora, você é um acadêmico da Universidade Estadual de Ponta Grossa (UEPG), uma renomada instituição de ensino superior que tem mais de cinqüenta anos de história no Estado do Paraná, e participa de um amplo sistema de formação superior criado pelo Ministério da Educação (MEC) em 2005, denominado Universidade Aberta do Brasil (UAB). O Sistema Universidade Aberta do Brasil (UAB) não propõe a criação de uma nova instituição de ensino superior, mas sim, a articulação das instituições públicas já existentes, possibilitando levar ensino superior público de qualidade aos municípios brasileiros que não possuem cursos de formação superior ou cujos cursos ofertados não são suficientes para atender a todos os cidadãos. Sensível à necessidade de democratizar, com qualidade, os cursos superiores em nosso país, a Universidade Estadual de Ponta Grossa participou do Edital de Seleção UAB nº 01/2006-SEED/MEC/2006/2007 e foi contemplada para desenvolver seis cursos de graduação e quatro cursos de pós-graduação na modalidade a distância. Isso se tornou possível graças à parceria estabelecida entre o MEC, a CAPES e as universidades brasileiras, bem como porque a UEPG, ao longo de sua trajetória, vem acumulando uma rica tradição de ensino, pesquisa e extensão e se destacando também na educação a distância. A UEPG é credenciada pelo MEC, conforme Portaria nº 652, de 16 de março de 2004, para ministrar cursos superiores (de graduação, seqüenciais, extensão e pós- graduação lato sensu) na modalidade a distância. Os nossos programas e cursos de EaD, apresentam elevado padrão de qualidade e têm contribuído, efetivamente, para a democratização do saber universitário, destacando- se o trabalho que desenvolvemos na formação inicial e continuada de professores. Este curso não será diferente dos demais, pois a qualidade é um compromisso da Instituição em todas as suas iniciativas. Os cursos que ofertamos, no Sistema UAB, utilizam metodologias, materiais e mídias próprios da educação a distância que, além de facilitarem o aprendizado, permitirão constante interação entre alunos, tutores, professores e coordenação. Este curso foi elaborado pensando na formação de um professor competente, no seu saber, no seu saber fazer e no seu fazer saber. Também foram contemplados aspectos éticos e políticos essenciais à formação dos profissionais da educação. Esperamos que você aproveite todos os recursos que oferecemos para facilitar o seu processo de aprendizagem e que tenha muito sucesso na trajetória que ora inicia. Mas, lembre-se: você não está sozinho nessa jornada, pois fará parte de uma ampla rede colaborativa e poderá interagir conosco sempre que desejar, acessando nossa Plataforma Virtual de Aprendizagem (MOODLE) ou utilizando as demais mídias disponíveis para nossos alunos e professores. Nossa equipe terá o maior prazer em atendê-lo, pois a sua aprendizagem é o nosso principal objetivo. EQUIPE DA UAB/UEPG
SUMÁRIO PALAVRAS DOS PROFESSO■■ RES 7 OBJETIVOS E ement■■ a 9 A História da Cartografia 11 seção■■ 1- GEOGRAFIA, CARTOGRAFIA E A HISTÓRIA DOS MAPAS 12 seção■■ 2- DAS ANTIGAS REPRESENTAÇÕES CARTOGRÁFICAS À CARTOGRAFIA GREGA 15 seção■■ 3- DA CARTOGRAFIA GREGA AOS MAPAS PORTULANOS 19 seção■■ 4- DO DECLÍNIO DAS CARTAS PORTULANAS À REFORMA DA CARTOGRAFIA 20 A Cartografia Teórica 27 seção■■ 1- A GÊNESE DA CARTOGRAFIA TEÓRICA 28 seção■■ 2- TEORIA DA INFORMAÇÃO E COMUNICAÇÃO CARTOGRÁFICA 29 seção■■ 3- TEORIA DA MODELIZAÇÃO 31 seção■■ 4- TEORIA DA SEMIOLOGIA GRÁFICA 33 seção■■ 5- TEORIA DA COGNIÇÃO 36 Formas de representação cartográfica 41 seção■■ 1- CARTOGRAFIA E REPRESENTAÇÃO GRÁFICA 42 seção■■ 2- O GLOBO 43 seção■■ 3- O MAPA 44 seção■■ 4- A CARTA 45 seção■■ 5- AS REPRESENTAÇÕES POR IMAGEM 46 Formas de representação do Planeta Terra 51 seção■■ 1- FORMA DA TERRA 52 seção■■ 2- SISTEMAS DE COORDENADAS 54 seção■■ 3- PROJEÇÕES CARTOGRÁFICAS 57 Noções de topografia 67 seção■■ 1- DEFINIÇÕES INICIAIS 68 seção■■ 2- ALTIMETRIA E LEITURA DO TERRENO 72 SEÇAO ESPECIA■■ L 81 PALAVRAS FINAI■■ S 83 REFERÊNCIAS■■ 85 NOTAS SOBRE OS AUTO■■ RES 87

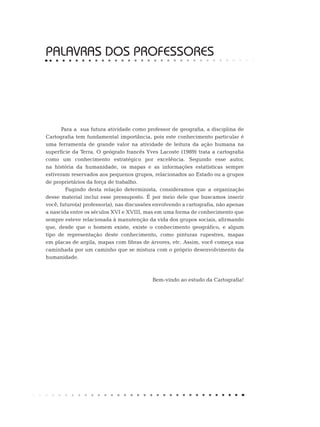

PALAVRAS DOS PROFESSORES Para a sua futura atividade como professor de geografia, a disciplina de Cartografia tem fundamental importância, pois este conhecimento particular é uma ferramenta de grande valor na atividade de leitura da ação humana na superfície da Terra. O geógrafo francês Yves Lacoste (1989) trata a cartografia como um conhecimento estratégico por excelência. Segundo esse autor, na história da humanidade, os mapas e as informações estatísticas sempre estiveram reservados aos pequenos grupos, relacionados ao Estado ou a grupos de proprietários da força de trabalho. Fugindo desta relação determinista, consideramos que a organização desse material inclui esse pressuposto. É por meio dele que buscamos inserir você, futuro(a) professor(a), nas discussões envolvendo a cartografia, não apenas a nascida entre os séculos XVI e XVIII, mas em uma forma de conhecimento que sempre esteve relacionada à manutenção da vida dos grupos sociais, afirmando que, desde que o homem existe, existe o conhecimento geográfico, e algum tipo de representação deste conhecimento, como pinturas rupestres, mapas em placas de argila, mapas com fibras de árvores, etc. Assim, você começa sua caminhada por um caminho que se mistura com o próprio desenvolvimento da humanidade. Bem-vindo ao estudo da Cartografia!

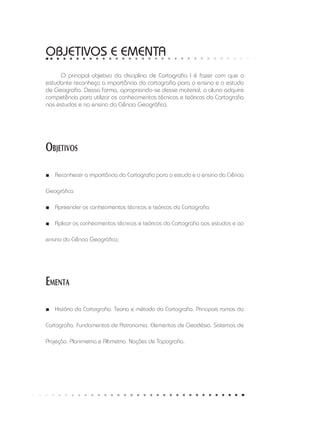

OBJETIVOS e ementa O principal objetivo da disciplina de Cartografia I é fazer com que o estudante reconheça a importância da cartografia para o ensino e o estudo de Geografia. Dessa forma, apropriando-se desse material, o aluno adquire competência para utilizar os conhecimentos técnicos e teóricos da Cartografia nos estudos e no ensino da Ciência Geográfica. Objetivos Reconhecer a importância da Cartografia para o estudo e o ensino da Ciência■■ Geográfica Apreender os conhecimentos técnicos e teóricos da Cartografia■■ Aplicar os conhecimentos técnicos e teóricos da Cartografia aos estudos e ao■■ ensino da Ciência Geográfica; Ementa História da Cartografia. Teoria e método da Cartografia. Principais ramos da■■ Cartografia. Fundamentos de Astronomia. Elementos de Geodésia. Sistemas de Projeção. Planimetria e Altimetria. Noções de Topografia.

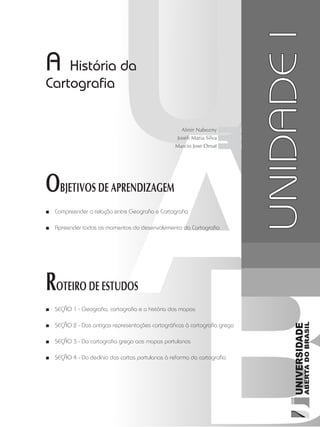

A História da Cartografia OBJETIVOS DE APRENDIZAGEM Compreender a relação entre Geografia e Cartografia■■ Apreender todos os momentos do desenvolvimento da Cartografia■■ ROTEIRO DE ESTUDOS SEÇÃO 1 - Geografia, cartografia e a história dos mapas■■ SEÇÃO 2 - Das antigas representações cartográficas à cartografia grega■■ SEÇÃO 3 - Da cartografia grega aos mapas portulanos■■ SEÇÃO 4 - Do declínio das cartas portulanas à reforma da cartografia■■ UNIDADEI Almir Nabozny Joseli Maria Silva Marcio Jose Ornat

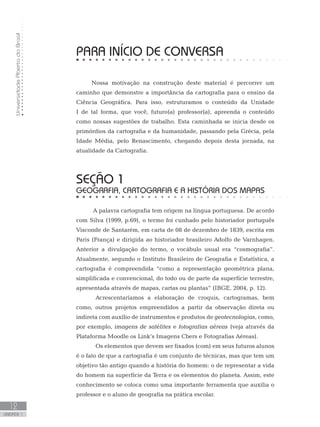

UniversidadeAbertadoBrasil 12 unidade 1 UniversidadeAbertadoBrasil 12 unidade 1 PARA INÍCIO DE CONVERSA Nossa motivação na construção deste material é percorrer um caminho que demonstre a importância da cartografia para o ensino da Ciência Geográfica. Para isso, estruturamos o conteúdo da Unidade I de tal forma, que você, futuro(a) professor(a), apreenda o conteúdo como nossas sugestões de trabalho. Esta caminhada se inicia desde os primórdios da cartografia e da humanidade, passando pela Grécia, pela Idade Média, pelo Renascimento, chegando depois desta jornada, na atualidade da Cartografia. seção 1 GEOGRAFIA, CARTOGRAFIA E A HISTÓRIA DOS MAPAS A palavra cartografia tem origem na língua portuguesa. De acordo com Silva (1999, p.69), o termo foi cunhado pelo historiador português Visconde de Santarém, em carta de 08 de dezembro de 1839, escrita em Paris (França) e dirigida ao historiador brasileiro Adolfo de Varnhagen. Anterior a divulgação do termo, o vocábulo usual era “cosmografia”. Atualmente, segundo o Instituto Brasileiro de Geografia e Estatística, a cartografia é compreendida “como a representação geométrica plana, simplificada e convencional, do todo ou de parte da superfície terrestre, apresentada através de mapas, cartas ou plantas” (IBGE, 2004, p. 12). Acrescentaríamos a elaboração de croquis, cartogramas, bem como, outros projetos empreendidos a partir da observação direta ou indireta com auxílio de instrumentos e produtos de geotecnologias, como, por exemplo, imagens de satélites e fotografias aéreas (veja através da Plataforma Moodle os Link’s Imagens Cbers e Fotografias Aéreas). Os elementos que devem ser fixados (com) em seus futuros alunos é o fato de que a cartografia é um conjunto de técnicas, mas que tem um objetivo tão antigo quando a história do homem: o de representar a vida do homem na superfície da Terra e os elementos do planeta. Assim, este conhecimento se coloca como uma importante ferramenta que auxilia o professor e o aluno de geografia na prática escolar.

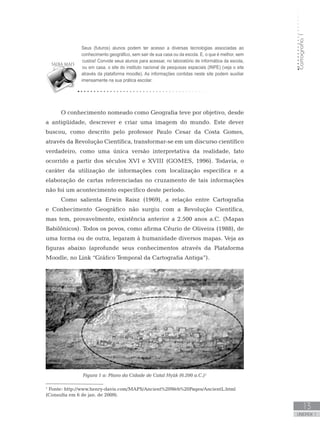

Cartografia1 13 unidade 1 Cartografia1 13 unidade 1 O conhecimento nomeado como Geografia teve por objetivo, desde a antigüidade, descrever e criar uma imagem do mundo. Este dever buscou, como descrito pelo professor Paulo Cesar da Costa Gomes, através da Revolução Científica, transformar-se em um discurso científico verdadeiro, como uma única versão interpretativa da realidade, fato ocorrido a partir dos séculos XVI e XVIII (GOMES, 1996). Todavia, o caráter da utilização de informações com localização específica e a elaboração de cartas referenciadas no cruzamento de tais informações não foi um acontecimento específico deste período. Como salienta Erwin Raisz (1969), a relação entre Cartografia e Conhecimento Geográfico não surgiu com a Revolução Científica, mas tem, provavelmente, existência anterior a 2.500 anos a.C. (Mapas Babilônicos). Todos os povos, como afirma Cêurio de Oliveira (1988), de uma forma ou de outra, legaram à humanidade diversos mapas. Veja as figuras abaixo (aprofunde seus conhecimentos através da Plataforma Moodle, no Link “Gráfico Temporal da Cartografia Antiga”). Figura 1 a: Plano da Cidade de Catal Hyük (6.200 a.C.)¹ 1 Fonte: http://www.henry-davis.com/MAPS/Ancient%20Web%20Pages/AncientL.html (Consulta em 6 de jan. de 2009). Seus (futuros) alunos podem ter acesso a diversas tecnologias associadas ao conhecimento geográfico, sem sair de sua casa ou da escola. E, o que é melhor, sem custos! Convide seus alunos para acessar, no laboratório de informática da escola, ou em casa, o site do instituto nacional de pesquisas espaciais (INPE) (veja o site através da plataforma moodle). As informações contidas neste site podem auxiliar imensamente na sua prática escolar.

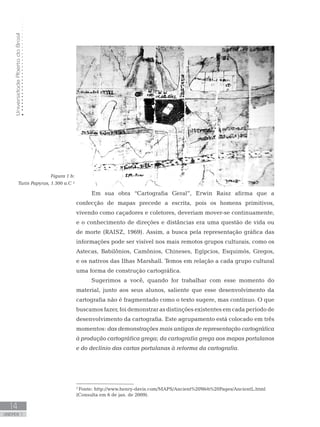

UniversidadeAbertadoBrasil 14 unidade 1 UniversidadeAbertadoBrasil 14 unidade 1 Figura 1 b: Turin Papyrus, 1.300 a.C ² Em sua obra “Cartografia Geral”, Erwin Raisz afirma que a confecção de mapas precede a escrita, pois os homens primitivos, vivendo como caçadores e coletores, deveriam mover-se continuamente, e o conhecimento de direções e distâncias era uma questão de vida ou de morte (RAISZ, 1969). Assim, a busca pela representação gráfica das informações pode ser visível nos mais remotos grupos culturais, como os Astecas, Babilônios, Camônios, Chineses, Egípcios, Esquimós, Gregos, e os nativos das Ilhas Marshall. Temos em relação a cada grupo cultural uma forma de construção cartográfica. Sugerimos a você, quando for trabalhar com esse momento do material, junto aos seus alunos, saliente que esse desenvolvimento da cartografia não é fragmentado como o texto sugere, mas contínuo. O que buscamos fazer, foi demonstrar as distinções existentes em cada período de desenvolvimento da cartografia. Este agrupamento está colocado em três momentos: das demonstrações mais antigas de representação cartográfica à produção cartográfica grega; da cartografia grega aos mapas portulanos e do declínio das cartas portulanas à reforma da cartografia. 2 Fonte: http://www.henry-davis.com/MAPS/Ancient%20Web%20Pages/AncientL.html (Consulta em 6 de jan. de 2009).

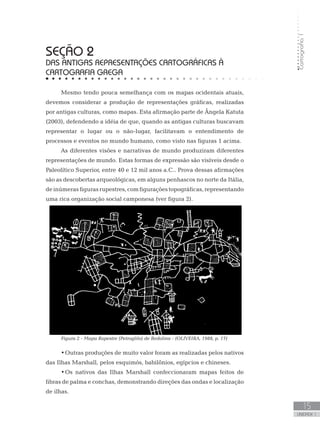

Cartografia1 15 unidade 1 Cartografia1 15 unidade 1 seção 2 DAS ANTIGAS REPRESENTAÇÕES CARTOGRÁFICAS À CARTOGRAFIA GREGA Mesmo tendo pouca semelhança com os mapas ocidentais atuais, devemos considerar a produção de representações gráficas, realizadas por antigas culturas, como mapas. Esta afirmação parte de Ângela Katuta (2003), defendendo a idéia de que, quando as antigas culturas buscavam representar o lugar ou o não-lugar, facilitavam o entendimento de processos e eventos no mundo humano, como visto nas figuras 1 acima. As diferentes visões e narrativas de mundo produziram diferentes representações de mundo. Estas formas de expressão são visíveis desde o Paleolítico Superior, entre 40 e 12 mil anos a.C.. Prova dessas afirmações são as descobertas arqueológicas, em alguns penhascos no norte da Itália, deinúmerasfigurasrupestres,comfiguraçõestopográficas,representando uma rica organização social camponesa (ver figura 2). Figura 2 - Mapa Rupestre (Petroglifo) de Bedolina - (OLIVEIRA, 1988, p. 17) • Outras produções de muito valor foram as realizadas pelos nativos das Ilhas Marshall, pelos esquimós, babilônios, egípcios e chineses. • Os nativos das Ilhas Marshall confeccionaram mapas feitos de fibras de palma e conchas, demonstrando direções das ondas e localização de ilhas.
UniversidadeAbertadoBrasil 16 unidade 1 UniversidadeAbertadoBrasil 16 unidade 1 • Os esquimós fizeram construções gráficas com considerável fidedignidade de suas áreas de vivência. • Os astecas representavam em mapas, acontecimentos históricos de seu grupo cultural. • Nos mapas Babilônicos as representações mais antigas correspondem a placas de argila contendo a demonstração de duas cadeias de montanhas e um rio (Eufrates), tendo idade aproximada de 2.500 a.C. Os babilônios, também contribuíram à cartografia, com sua divisão da circunferência em 360°, o grau em 60’ e o minuto em 60”. • Para os egípcios, a cartografia foi um importante instrumento para a arrecadação de impostos, referente à produção agrícola no vale do rio Nilo. • E OS CHINESES? Eles fizeram um completo levantamento de suas terras e águas, culminando tais levantamentos na construção de diversos mapas. Devido a isto, antes mesmo dos ocidentais chegarem ao oriente, a China já havia sido mapeada em detalhes, como visto por Raisz (1969). Os chineses contribuíram significativamente para o conhecimento cartográfico! Suas principais contribuições foram: • utilização de um quadriculado retilíneo, como os paralelos e meridianos utilizados atualmente; e •a orientação dos mapas. Os gregos também cooperaram: O momento de maior desenvolvimento foi o da cartografia grega. Foi tão desenvolvida que, até o século XVI, não havia sido igualada por nenhuma outra cultura. Admitiram a existência de um Planeta Terra esférico, possuindo Pólos, Trópicos e Equador. Conceberam de forma aprimorada um sistema de coordenadas geográficas, construindo as primeiras representações do planeta, chegando até a calcular o seu tamanho. Inicialmente, os gregos concebiam a Terra como sendo um disco, (ver Plataforma Moodle no link “Disco”) onde ao seu redor giravam

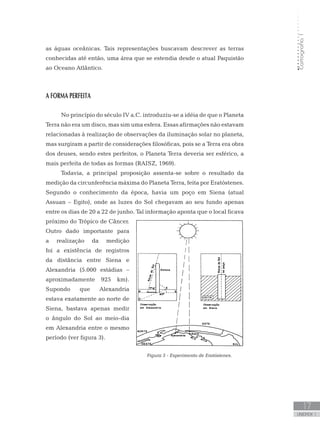

Cartografia1 17 unidade 1 Cartografia1 17 unidade 1 as águas oceânicas. Tais representações buscavam descrever as terras conhecidas até então, uma área que se estendia desde o atual Paquistão ao Oceano Atlântico. A FORMA PERFEITA No princípio do século IV a.C. introduziu-se a idéia de que o Planeta Terra não era um disco, mas sim uma esfera. Essas afirmações não estavam relacionadas à realização de observações da iluminação solar no planeta, mas surgiram a partir de considerações filosóficas, pois se a Terra era obra dos deuses, sendo estes perfeitos, o Planeta Terra deveria ser esférico, a mais perfeita de todas as formas (RAISZ, 1969). Todavia, a principal proposição assenta-se sobre o resultado da medição da circunferência máxima do Planeta Terra, feita por Eratóstenes. Segundo o conhecimento da época, havia um poço em Siena (atual Assuan – Egito), onde as luzes do Sol chegavam ao seu fundo apenas entre os dias de 20 a 22 de junho. Tal informação aponta que o local ficava próximo do Trópico de Câncer. Outro dado importante para a realização da medição foi a existência de registros da distância entre Siena e Alexandria (5.000 estádias – aproximadamente 925 km). Supondo que Alexandria estava exatamente ao norte de Siena, bastava apenas medir o ângulo do Sol ao meio-dia em Alexandria entre o mesmo período (ver figura 3). Figura 3 - Experimento de Eratóstenes.

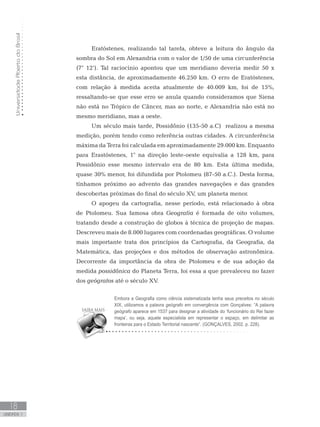

UniversidadeAbertadoBrasil 18 unidade 1 UniversidadeAbertadoBrasil 18 unidade 1 Eratóstenes, realizando tal tarefa, obteve a leitura do ângulo da sombra do Sol em Alexandria com o valor de 1/50 de uma circunferência (7° 12’). Tal raciocínio apontou que um meridiano deveria medir 50 x esta distância, de aproximadamente 46.250 km. O erro de Eratóstenes, com relação à medida aceita atualmente de 40.009 km, foi de 15%, ressaltando-se que esse erro se anula quando consideramos que Siena não está no Trópico de Câncer, mas ao norte, e Alexandria não está no mesmo meridiano, mas a oeste. Um século mais tarde, Possidônio (135-50 a.C) realizou a mesma medição, porém tendo como referência outras cidades. A circunferência máxima da Terra foi calculada em aproximadamente 29.000 km. Enquanto para Erastóstenes, 1° na direção leste-oeste equivalia a 128 km, para Possidônio esse mesmo intervalo era de 80 km. Esta última medida, quase 30% menor, foi difundida por Ptolomeu (87-50 a.C.). Desta forma, tínhamos próximo ao advento das grandes navegações e das grandes descobertas próximas do final do século XV, um planeta menor. O apogeu da cartografia, nesse período, está relacionado à obra de Ptolomeu. Sua famosa obra Geografia é formada de oito volumes, tratando desde a construção de globos à técnica de projeção de mapas. Descreveu mais de 8.000 lugares com coordenadas geográficas. O volume mais importante trata dos princípios da Cartografia, da Geografia, da Matemática, das projeções e dos métodos de observação astronômica. Decorrente da importância da obra de Ptolomeu e de sua adoção da medida possidônica do Planeta Terra, foi essa a que prevaleceu no fazer dos geógrafos até o século XV. Embora a Geografia como ciência sistematizada tenha seus preceitos no século XIX, utilizamos a palavra geógrafo em convergência com Gonçalves: “A palavra geógrafo aparece em 1537 para designar a atividade do ‘funcionário do Rei fazer mapa’, ou seja, aquele especialista em representar o espaço, em delimitar as fronteiras para o Estado Territorial nascente”. (GONÇALVES, 2002. p. 228).

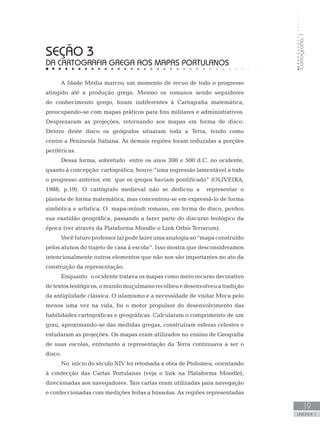

Cartografia1 19 unidade 1 Cartografia1 19 unidade 1 seção 3 DA CARTOGRAFIA GREGA AOS MAPAS PORTULANOS A Idade Média marcou um momento de recuo de todo o progresso atingido até a produção grega. Mesmo os romanos sendo seguidores do conhecimento grego, foram indiferentes à Cartografia matemática, preocupando-se com mapas práticos para fins militares e administrativos. Desprezaram as projeções, retornando aos mapas em forma de disco. Dentro deste disco os geógrafos situaram toda a Terra, tendo como centro a Península Italiana. As demais regiões foram reduzidas a porções periféricas. Dessa forma, sobretudo entre os anos 300 e 500 d.C. no ocidente, quanto à concepção cartográfica, houve “uma regressão lamentável a todo o progresso anterior, em que os gregos haviam pontificado” (OLIVEIRA, 1988, p.19). O cartógrafo medieval não se dedicou a representar o planeta de forma matemática, mas concentrou-se em expressá-lo de forma simbólica e artística. O mapa-múndi romano, em forma de disco, perdeu sua exatidão geográfica, passando a fazer parte do discurso teológico da época (ver através da Plataforma Moodle o Link Orbis Terrarum). Vocêfuturoprofessor(a)podefazerumaanalogiaao“mapaconstruído pelos alunos do trajeto de casa à escola”. Isso mostra que desconsideramos intencionalmente outros elementos que não nos são importantes no ato da construção da representação. Enquanto o ocidente tratava os mapas como mero recurso decorativo detextos teológicos,omundomuçulmanorecolheuedesenvolveuatradição da antigüidade clássica. O islamismo e a necessidade de visitar Meca pelo menos uma vez na vida, foi o motor propulsor do desenvolvimento das habilidades cartográficas e geográficas. Calcularam o comprimento de um grau, aproximando-se das medidas gregas, construíram esferas celestes e estudaram as projeções. Os mapas eram utilizados no ensino de Geografia de suas escolas, entretanto a representação da Terra continuava a ser o disco. No início do século XIV foi retomada a obra de Ptolomeu, orientando à confecção das Cartas Portulanas (veja o link na Plataforma Moodle), direcionadas aos navegadores. Tais cartas eram utilizadas para navegação e confeccionadas com medições feitas a bússolas. As regiões representadas

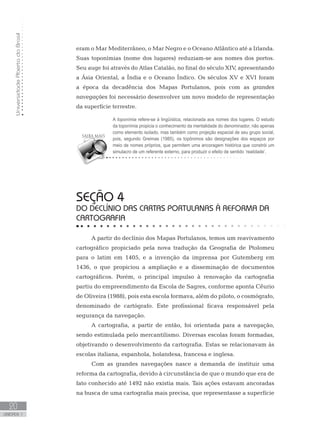

UniversidadeAbertadoBrasil 20 unidade 1 UniversidadeAbertadoBrasil 20 unidade 1 eram o Mar Mediterrâneo, o Mar Negro e o Oceano Atlântico até a Irlanda. Suas toponímias (nome dos lugares) reduziam-se aos nomes dos portos. Seu auge foi através do Atlas Catalão, no final do século XIV, apresentando a Ásia Oriental, a Índia e o Oceano Índico. Os séculos XV e XVI foram a época da decadência dos Mapas Portulanos, pois com as grandes navegações foi necessário desenvolver um novo modelo de representação da superfície terrestre. seção 4 DO DECLÍNIO DAS CARTAS PORTULANAS À REFORMA DA CARTOGRAFIA A partir do declínio dos Mapas Portulanos, temos um reavivamento cartográfico propiciado pela nova tradução da Geografia de Ptolomeu para o latim em 1405, e a invenção da imprensa por Gutemberg em 1436, o que propiciou a ampliação e a disseminação de documentos cartográficos. Porém, o principal impulso à renovação da cartografia partiu do empreendimento da Escola de Sagres, conforme aponta Cêurio de Oliveira (1988), pois esta escola formava, além do piloto, o cosmógrafo, denominado de cartógrafo. Este profissional ficava responsável pela segurança da navegação. A cartografia, a partir de então, foi orientada para a navegação, sendo estimulada pelo mercantilismo. Diversas escolas foram formadas, objetivando o desenvolvimento da cartografia. Estas se relacionavam às escolas italiana, espanhola, holandesa, francesa e inglesa. Com as grandes navegações nasce a demanda de instituir uma reforma da cartografia, devido à circunstância de que o mundo que era de fato conhecido até 1492 não existia mais. Tais ações estavam ancoradas na busca de uma cartografia mais precisa, que representasse a superfície A toponímia refere-se à lingüística, relacionada aos nomes dos lugares. O estudo da toponímia propicia o conhecimento da mentalidade do denominador, não apenas como elemento isolado, mas também como projeção espacial de seu grupo social, pois, segundo Greimas (1985), os topônimos são designações dos espaços por meio de nomes próprios, que permitem uma ancoragem histórica que constrói um simulacro de um referente externo, para produzir o efeito de sentido ‘realidade’.

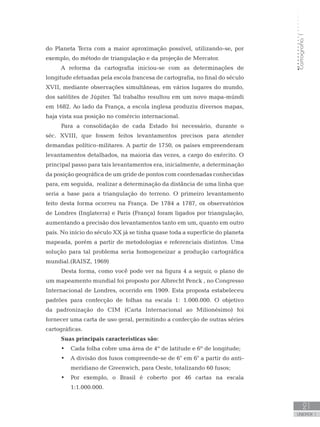

Cartografia1 21 unidade 1 Cartografia1 21 unidade 1 do Planeta Terra com a maior aproximação possível, utilizando-se, por exemplo, do método de triangulação e da projeção de Mercator. A reforma da cartografia iniciou-se com as determinações de longitude efetuadas pela escola francesa de cartografia, no final do século XVII, mediante observações simultâneas, em vários lugares do mundo, dos satélites de Júpiter. Tal trabalho resultou em um novo mapa-múndi em 1682. Ao lado da França, a escola inglesa produziu diversos mapas, haja vista sua posição no comércio internacional. Para a consolidação de cada Estado foi necessário, durante o séc. XVIII, que fossem feitos levantamentos precisos para atender demandas político-militares. A partir de 1750, os países empreenderam levantamentos detalhados, na maioria das vezes, a cargo do exército. O principal passo para tais levantamentos era, inicialmente, a determinação da posição geográfica de um gride de pontos com coordenadas conhecidas para, em seguida, realizar a determinação da distância de uma linha que seria a base para a triangulação do terreno. O primeiro levantamento feito desta forma ocorreu na França. De 1784 a 1787, os observatórios de Londres (Inglaterra) e Paris (França) foram ligados por triangulação, aumentando a precisão dos levantamentos tanto em um, quanto em outro país. No início do século XX já se tinha quase toda a superfície do planeta mapeada, porém a partir de metodologias e referenciais distintos. Uma solução para tal problema seria homogeneizar a produção cartográfica mundial.(RAISZ, 1969) Desta forma, como você pode ver na figura 4 a seguir, o plano de um mapeamento mundial foi proposto por Albrecht Penck , no Congresso Internacional de Londres, ocorrido em 1909. Esta proposta estabeleceu padrões para confecção de folhas na escala 1: 1.000.000. O objetivo da padronização do CIM (Carta Internacional ao Milionésimo) foi fornecer uma carta de uso geral, permitindo a confecção de outras séries cartográficas. Suas principais características são: Cada folha cobre uma área de 4º de latitude e 6º de longitude;• A divisão dos fusos compreende-se de 6° em 6° a partir do anti-• meridiano de Greenwich, para Oeste, totalizando 60 fusos; Por exemplo, o Brasil é coberto por 46 cartas na escala• 1:1.000.000.
UniversidadeAbertadoBrasil 22 unidade 1 UniversidadeAbertadoBrasil 22 unidade 1 Figura 4 - Fusos UTM / Cartas ao Milionésimo. Você deve estar notando que desde os primórdios da cartografia, até aproximadamente o início do Século XX, este conhecimento produzido pela humanidade não serviu, como falado por Yves Lacoste (1988), apenas à tarefa da realização das guerras, mas também, e por que não dizer, acima de tudo, à organização dos territórios, não apenas relacionado às previsões de batalhas, e ao controle de mulheres e homens que habitavam tais territórios. DICA PARA O(A) FUTURO(A) PROFESSOR(A): Um elemento importante que deve ser salientado em sala de aula é o fato de que a Geografia e a Cartografia são, desde o início, saberes estratégicos, ligados a práticas políticas e militares. Outro fato que deve ser enfatizado junto aos seus futuros alunos é que toda forma de conhecimento é estratégico. Assim, a Geografia não é a vilã desta história. No caso da geografia, em hipótese nenhuma este conhecimento se colocou como um saber resultante da busca do saber pelo saber (um conhecimento pseudoneutro). Desse modo a carta é uma das formas de representaçãogeográficaporexcelência,constituindo-secomoferramenta na concepção de táticas e estratégias.

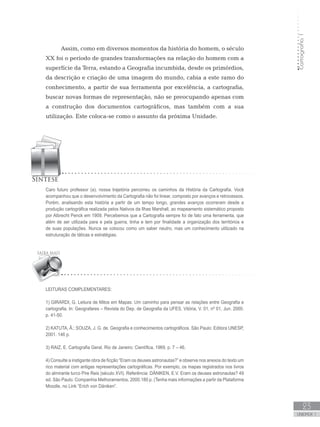

Cartografia1 23 unidade 1 Cartografia1 23 unidade 1 Assim, como em diversos momentos da história do homem, o século XX foi o período de grandes transformações na relação do homem com a superfície da Terra, estando a Geografia incumbida, desde os primórdios, da descrição e criação de uma imagem do mundo, cabia a este ramo do conhecimento, a partir de sua ferramenta por excelência, a cartografia, buscar novas formas de representação, não se preocupando apenas com a construção dos documentos cartográficos, mas também com a sua utilização. Este coloca-se como o assunto da próxima Unidade. Leituras complementares: 1) GIRARDI, G. Leitura de Mitos em Mapas: Um caminho para pensar as relações entre Geografia e cartografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, V. 01, nº 01, Jun. 2000. p. 41-50. 2) KATUTA, Â.; SOUZA, J. G. de. Geografia e conhecimentos cartográficos. São Paulo: Editora UNESP, 2001. 146 p. 3) RAIZ, E. Cartografia Geral. Rio de Janeiro: Científica, 1969, p. 7 – 46. 4) Consulte a instigante obra de ficção “Eram os deuses astronautas?” e observe nos anexos do texto um rico material com antigas representações cartográficas. Por exemplo, os mapas registrados nos livros do almirante turco Pire Reis (século XVI). Referência: DÄNIKEN, E.V. Eram os deuses astronautas? 49 ed. São Paulo: Companhia Melhoramentos, 2000.180 p. (Tenha mais informações a partir da Plataforma Moodle, no Link “Erich von Däniken”. Caro futuro professor (a), nossa trajetória percorreu os caminhos da História da Cartografia. Você acompanhou que o desenvolvimento da Cartografia não foi linear, composto por avanços e retrocessos. Porém, analisando esta história a partir de um tempo longo, grandes avanços ocorreram desde a produção cartográfica realizada pelos Nativos da Ilhas Marshall, ao mapeamento sistemático proposto por Albrecht Penck em 1909. Percebemos que a Cartografia sempre foi de fato uma ferramenta, que além de ser utilizada para e pela guerra, tinha e tem por finalidade a organização dos territórios e de suas populações. Nunca se colocou como um saber neutro, mas um conhecimento utilizado na estruturação de táticas e estratégias.
UniversidadeAbertadoBrasil 24 unidade 1 UniversidadeAbertadoBrasil 24 unidade 1 1) Faça uma experiência parecida com a de Erastóstenes. Instale, no prumo, uma haste de madeira no solo com a mesma altura em dois locais diferentes, um ao norte e outro ao sul de sua casa. Registre o tamanho da sombra (da haste) de preferência ao meio dia em um dos dois locais. No mesmo horário peça a um colega fazer o mesmo registro no outro ponto. Você não conseguira medir a partir desta experiência o tamanho do Planeta Terra, assim como fez Erastóstenes, mas poderá demonstrar a sua curvatura local. 2) A partir da Plataforma Moodle, acesse o site do IBGE e busque os Manuais de Geociências. Faça uma leitura das páginas 10 a 12 de “Noções Básicas de Cartografia”. 3) Responda em três linhas. Qual é a relação entre Cartografia e Geografia?
Cartografia1 25 unidade 1 Cartografia1 25 unidade 1
UniversidadeAbertadoBrasil 26 unidade 1

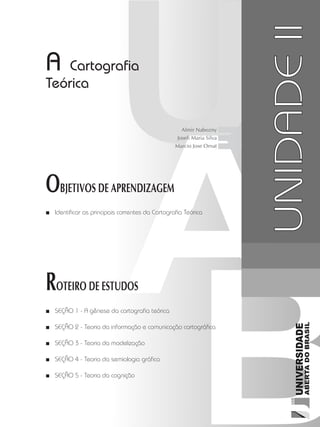

Cartografia1 27 unidade 1 Cartografia1 27 unidade 2 A Cartografia Teórica OBJETIVOS DE APRENDIZAGEM Identificar as principais correntes da Cartografia Teórica■■ ROTEIRO DE ESTUDOS SEÇÃO 1 - A gênese da cartografia teórica■■ SEÇÃO 2 - Teoria da informação e comunicação cartográfica■■ SEÇÃO 3 - Teoria da modelização■■ SEÇÃO 4 - Teoria da semiologia gráfica■■ SEÇÃO 5 - Teoria da cognição■■ UNIDADEII Almir Nabozny Joseli Maria Silva Marcio Jose Ornat

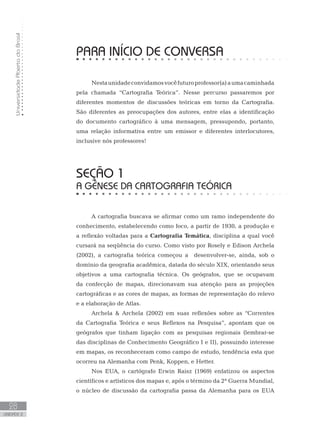

UniversidadeAbertadoBrasil 28 unidade 2 PARA INÍCIO DE CONVERSA Nestaunidadeconvidamosvocêfuturoprofessor(a)aumacaminhada pela chamada “Cartografia Teórica”. Nesse percurso passaremos por diferentes momentos de discussões teóricas em torno da Cartografia. São diferentes as preocupações dos autores, entre elas a identificação do documento cartográfico à uma mensagem, pressupondo, portanto, uma relação informativa entre um emissor e diferentes interlocutores, inclusive nós professores! seção 1 A GÊNESE DA CARTOGRAFIA TEÓRICA A cartografia buscava se afirmar como um ramo independente do conhecimento, estabelecendo como foco, a partir de 1930, a produção e a reflexão voltadas para a Cartografia Temática, disciplina a qual você cursará na seqüência do curso. Como visto por Rosely e Edison Archela (2002), a cartografia teórica começou a desenvolver-se, ainda, sob o domínio da geografia acadêmica, datada do século XIX, orientando seus objetivos a uma cartografia técnica. Os geógrafos, que se ocupavam da confecção de mapas, direcionavam sua atenção para as projeções cartográficas e as cores de mapas, as formas de representação do relevo e a elaboração de Atlas. Archela Archela (2002) em suas reflexões sobre as “Correntes da Cartografia Teórica e seus Reflexos na Pesquisa”, apontam que os geógrafos que tinham ligação com as pesquisas regionais (lembrar-se das disciplinas de Conhecimento Geográfico I e II), possuindo interesse em mapas, os reconheceram como campo de estudo, tendência esta que ocorreu na Alemanha com Penk, Koppen, e Hetter. Nos EUA, o cartógrafo Erwin Raisz (1969) enfatizou os aspectos científicos e artísticos dos mapas e, após o término da 2ª Guerra Mundial, o núcleo de discussão da cartografia passa da Alemanha para os EUA

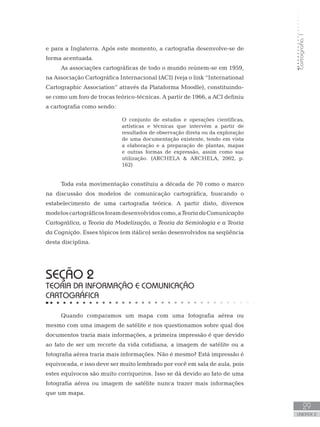

Cartografia1 29 unidade 2 e para a Inglaterra. Após este momento, a cartografia desenvolve-se de forma acentuada. As associações cartográficas de todo o mundo reúnem-se em 1959, na Associação Cartográfica Internacional (ACI) (veja o link “International Cartographic Association” através da Plataforma Moodle), constituindo- se como um foro de trocas teórico-técnicas. A partir de 1966, a ACI definiu a cartografia como sendo: O conjunto de estudos e operações científicas, artísticas e técnicas que intervém a partir de resultados de observação direta ou da exploração de uma documentação existente, tendo em vista a elaboração e a preparação de plantas, mapas e outras formas de expressão, assim como sua utilização. (ARCHELA ARCHELA, 2002, p. 162) Toda esta movimentação constituiu a década de 70 como o marco na discussão dos modelos de comunicação cartográfica, buscando o estabelecimento de uma cartografia teórica. A partir disto, diversos modeloscartográficosforamdesenvolvidoscomo,aTeoriadaComunicação Cartográfica, a Teoria da Modelização, a Teoria da Semiologia e a Teoria da Cognição. Esses tópicos (em itálico) serão desenvolvidos na seqüência desta disciplina. seção 2 TEORIA DA INFORMAÇÃO E COMUNICAÇÃO CARTOGRÁFICA Quando comparamos um mapa com uma fotografia aérea ou mesmo com uma imagem de satélite e nos questionamos sobre qual dos documentos traria mais informações, a primeira impressão é que devido ao fato de ser um recorte da vida cotidiana, a imagem de satélite ou a fotografia aérea traria mais informações. Não é mesmo? Está impressão é equivocada, e isso deve ser muito lembrado por você em sala de aula, pois estes equívocos são muito corriqueiros. Isso se dá devido ao fato de uma fotografia aérea ou imagem de satélite nunca trazer mais informações que um mapa.
UniversidadeAbertadoBrasil 30 unidade 2 O mapa é resultado de uma construção arbitrária e seletiva, podendo as informações serem ou não salientadas. Com o mapa, também podemos trabalhar com uma infinidade de escalas, servindo aos mais diversos propósitos e objetivos. Independente da forma em que a informação é adquirida, o construtor do mapa tem o objetivo de construir a distribuição espacial dos fenômenos. Portanto, o mapa é um veículo de informação. Perceba que as informações não estão desconectadas de sistemas de sinais ou meios/veículos aptos a transmitir tais sinais e comunicar- lhes. Portanto, podemos dizer que a teoria da informação inclui a teoria da comunicação. A teoria da informação surge na década de 40 como uma teoria estatística e matemática, originada na área da telegrafia e telefonia, consolidando-se como disciplina científica, com a função de apresentar fatos numa ordenação lógica, visando a síntese e desenvolvendo uma metodologia de valor operacional, aplicável a vários setores e às ciências humanas (ARCHELA ARCHELA, 2002). A teoria da comunicação nasceu para solucionar problemas técnicos de comunicação. E está reflexão auxiliou na criação de uma nova abordagem na cartografia, abriu espaço para um caminho de pesquisa em cartografia chamado de “Comunicação Cartográfica”. A mesma teoria contribui para a proposta realizada por Kolacny, o qual definiu a “cartografia como teoria, técnica e prática de duas áreas de interesse: a criação e o uso dos mapas” (KOLACNY apud QUEIROZ, 2007, p. 140). Para Kolacny é de fundamental importância que o documento cartográfico satisfaça as necessidades do usuário em relação à necessidade do mapa, ao interesse e à tarefa. O propósito do mapa deve estar refletido em sua estruturação geométrica (ortogonal e escalonada) e simbólica. Acompanhe na figura 5 o processo de comunicação cartográfica. Figura 5 - Modelo do Processo de Comunicação Cartográfica - (KOLACNY apud CASTRO, 2004)

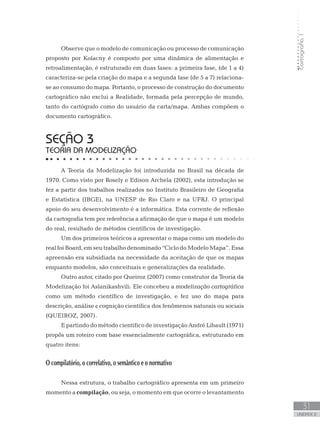

Cartografia1 31 unidade 2 Observe que o modelo de comunicação ou processo de comunicação proposto por Kolacny é composto por uma dinâmica de alimentação e retroalimentação, é estruturado em duas fases: a primeira fase, (de 1 a 4) caracteriza-se pela criação do mapa e a segunda fase (de 5 a 7) relaciona- se ao consumo do mapa. Portanto, o processo de construção do documento cartográfico não exclui a Realidade, formada pela percepção de mundo, tanto do cartógrafo como do usuário da carta/mapa. Ambas compõem o documento cartográfico. seção 3 TEORIA DA MODELIZAÇÃO A Teoria da Modelização foi introduzida no Brasil na década de 1970. Como visto por Rosely e Edison Archela (2002), esta introdução se fez a partir dos trabalhos realizados no Instituto Brasileiro de Geografia e Estatística (IBGE), na UNESP de Rio Claro e na UFRJ. O principal apoio do seu desenvolvimento é a informática. Esta corrente de reflexão da cartografia tem por referência a afirmação de que o mapa é um modelo do real, resultado de métodos científicos de investigação. Um dos primeiros teóricos a apresentar o mapa como um modelo do real foi Board, em seu trabalho denominado “Ciclo do Modelo Mapa”. Essa apreensão era subsidiada na necessidade da aceitação de que os mapas enquanto modelos, são conceituais e generalizações da realidade. Outro autor, citado por Queiroz (2007) como construtor da Teoria da Modelização foi Aslanikashvili. Ele concebeu a modelização cartográfica como um método científico de investigação, e fez uso do mapa para descrição, análise e cognição científica dos fenômenos naturais ou sociais (QUEIROZ, 2007). E partindo do método cientifico de investigação André Libault (1971) propôs um roteiro com base essencialmente cartográfica, estruturado em quatro itens: O compilatório, o correlativo, o semântico e o normativo Nessa estrutura, o trabalho cartográfico apresenta em um primeiro momento a compilação, ou seja, o momento em que ocorre o levantamento

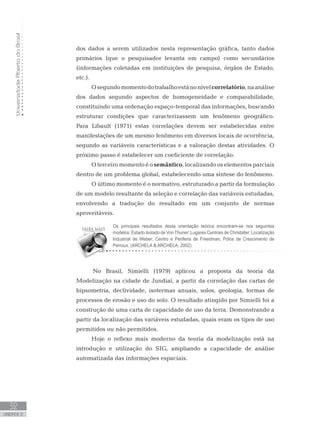

UniversidadeAbertadoBrasil 32 unidade 2 dos dados a serem utilizados nesta representação gráfica, tanto dados primários (que o pesquisador levanta em campo) como secundários (informações coletadas em instituições de pesquisa, órgãos de Estado, etc.). Osegundomomentodotrabalhoestánonívelcorrelatório,naanálise dos dados segundo aspectos de homogeneidade e comparabilidade, constituindo uma ordenação espaço-temporal das informações, buscando estruturar condições que caracterizassem um fenômeno geográfico. Para Libault (1971) estas correlações devem ser estabelecidas entre manifestações de um mesmo fenômeno em diversos locais de ocorrência, segundo as variáveis características e a valoração destas atividades. O próximo passo é estabelecer um coeficiente de correlação. O terceiro momento é o semântico, localizando os elementos parciais dentro de um problema global, estabelecendo uma síntese do fenômeno. O último momento é o normativo, estruturado a partir da formulação de um modelo resultante da seleção e correlação das variáveis estudadas, envolvendo a tradução do resultado em um conjunto de normas aproveitáveis. No Brasil, Simielli (1979) aplicou a proposta da teoria da Modelização na cidade de Jundiaí, a partir da correlação das cartas de hipsometria, declividade, isotermas anuais, solos, geologia, formas de processos de erosão e uso do solo. O resultado atingido por Simielli foi a construção de uma carta de capacidade de uso da terra. Demonstrando a partir da localização das variáveis estudadas, quais eram os tipos de uso permitidos ou não permitidos. Hoje o reflexo mais moderno da teoria da modelização está na introdução e utilização do SIG, ampliando a capacidade de análise automatizada das informações espaciais. Os principais resultados desta orientação teórica encontram-se nos seguintes modelos: Estado Isolado de Von Thuner; Lugares Centrais de Christaller; Localização Industrial de Weber; Centro e Periferia de Freedman; Pólos de Crescimento de Perroux. (ARCHELA ARCHELA, 2002)

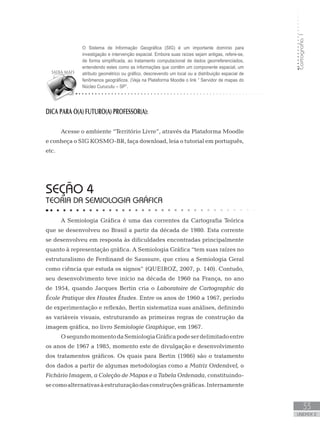

Cartografia1 33 unidade 2 DICA PARA O(A) FUTURO(A) PROFESSOR(A): Acesse o ambiente “Território Livre”, através da Plataforma Moodle e conheça o SIG KOSMO-BR, faça download, leia o tutorial em português, etc. seção 4 TEORIA DA SEMIOLOGIA GRÁFICA A Semiologia Gráfica é uma das correntes da Cartografia Teórica que se desenvolveu no Brasil a partir da década de 1980. Esta corrente se desenvolveu em resposta às dificuldades encontradas principalmente quanto à representação gráfica. A Semiologia Gráfica “tem suas raízes no estruturalismo de Ferdinand de Saussure, que criou a Semiologia Geral como ciência que estuda os signos” (QUEIROZ, 2007, p. 140). Contudo, seu desenvolvimento teve início na década de 1960 na França, no ano de 1954, quando Jacques Bertin cria o Laboratoire de Cartographic da École Pratique des Hautes Études. Entre os anos de 1960 a 1967, período de experimentação e reflexão, Bertin sistematiza suas análises, definindo as variáveis visuais, estruturando as primeiras regras de construção da imagem gráfica, no livro Semiologie Graphique, em 1967. OsegundomomentodaSemiologiaGráficapodeserdelimitadoentre os anos de 1967 a 1985, momento este de divulgação e desenvolvimento dos tratamentos gráficos. Os quais para Bertin (1986) são o tratamento dos dados a partir de algumas metodologias como a Matriz Ordenável, o Fichário Imagem, a Coleção de Mapas e a Tabela Ordenada, constituindo- secomoalternativasàestruturaçãodasconstruçõesgráficas.Internamente O Sistema de Informação Geográfica (SIG) é um importante domínio para investigação e intervenção espacial. Embora suas raízes sejam antigas, refere-se, de forma simplificada, ao tratamento computacional de dados georreferenciados, entendendo estes como as informações que contêm um componente espacial, um atributo geométrico ou gráfico, descrevendo um local ou a distribuição espacial de fenômenos geográficos. (Veja na Plataforma Moodle o link “ Servidor de mapas do Núcleo Curucutu – SP”.

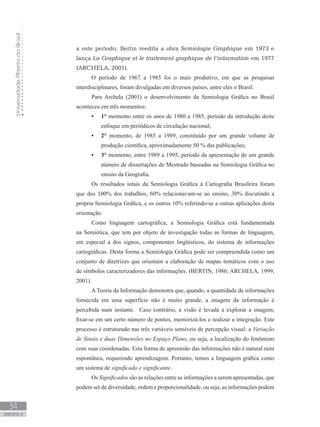

UniversidadeAbertadoBrasil 34 unidade 2 a este período, Bertin reedita a obra Semiologie Graphique em 1973 e lança La Graphique et le traitement graphique de l’information em 1977 (ARCHELA, 2001). O período de 1967 a 1985 foi o mais produtivo, em que as pesquisas interdisciplinares, foram divulgadas em diversos países, entre eles o Brasil. Para Archela (2001) o desenvolvimento da Semiologia Gráfica no Brasil aconteceu em três momentos: 1°• momento entre os anos de 1980 a 1985, período da introdução deste enfoque em periódicos de circulação nacional; 2°• momento, de 1985 a 1989, constituído por um grande volume de produção científica, aproximadamente 50 % das publicações; 3°• momento, entre 1989 a 1995, período da apresentação de um grande número de dissertações de Mestrado baseadas na Semiologia Gráfica no ensino da Geografia. Os resultados totais da Semiologia Gráfica à Cartografia Brasileira foram que dos 100% dos trabalhos, 60% relacionavam-se ao ensino, 30% discutindo a própria Semiologia Gráfica, e os outros 10% referindo-se a outras aplicações desta orientação. Como linguagem cartográfica, a Semiologia Gráfica está fundamentada na Semiótica, que tem por objeto de investigação todas as formas de linguagem, em especial a dos signos, componentes lingüísticos, do sistema de informações cartográficas. Desta forma a Semiologia Gráfica pode ser compreendida como um conjunto de diretrizes que orientam a elaboração de mapas temáticos com o uso de símbolos caracterizadores das informações. (BERTIN, 1986; ARCHELA, 1999, 2001). A Teoria da Informação demonstra que, quando, a quantidade de informações fornecida em uma superfície não é muito grande, a imagem da informação é percebida num instante. Caso contrário, a visão é levada a explorar a imagem, fixar-se em um certo número de pontos, memorizá-los e realizar a integração. Este processo é estruturado nas três variáveis sensíveis de percepção visual: a Variação de Sinais e duas Dimensões no Espaço Plano, ou seja, a localização do fenômeno com suas coordenadas. Esta forma de apreensão das informações não é natural nem espontânea, requerendo aprendizagem. Portanto, temos a linguagem gráfica como um sistema de significado e significante. Os Significados são as relações entre as informações a serem apresentadas, que podem ser de diversidade, ordem e proporcionalidade, ou seja, as informações podem

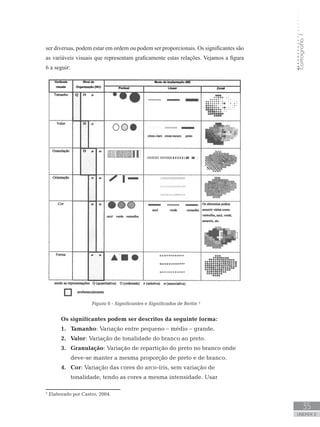

Cartografia1 35 unidade 2 ser diversas, podem estar em ordem ou podem ser proporcionais. Os significantes são as variáveis visuais que representam graficamente estas relações. Vejamos a figura 6 a seguir: Os significantes podem ser descritos da seguinte forma: Tamanho1. : Variação entre pequeno – médio – grande. Valor2. : Variação de tonalidade do branco ao preto. Granulação3. : Variação de repartição do preto no branco onde deve-se manter a mesma proporção de preto e de branco. Cor4. : Variação das cores do arco-íris, sem variação de tonalidade, tendo as cores a mesma intensidade. Usar Figura 6 - Significantes e Significados de Bertin ³ 3 Elaborado por Castro, 2004.

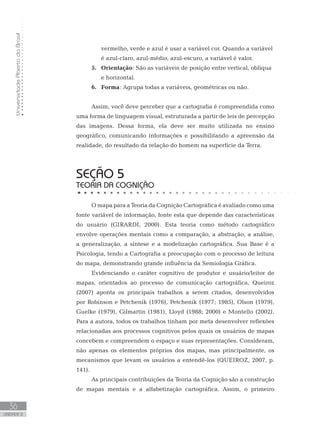

UniversidadeAbertadoBrasil 36 unidade 2 vermelho, verde e azul é usar a variável cor. Quando a variável é azul-claro, azul-médio, azul-escuro, a variável é valor. Orientação5. : São as variáveis de posição entre vertical, oblíqua e horizontal. Forma6. : Agrupa todas a variáveis, geométricas ou não. Assim, você deve perceber que a cartografia é compreendida como uma forma de linguagem visual, estruturada a partir de leis de percepção das imagens. Dessa forma, ela deve ser muito utilizada no ensino geográfico, comunicando informações e possibilitando a apreensão da realidade, do resultado da relação do homem na superfície da Terra. seção 5 TEORIA DA cognição O mapa para a Teoria da Cognição Cartográfica é avaliado como uma fonte variável de informação, fonte esta que depende das características do usuário (GIRARDI, 2000). Esta teoria como método cartográfico envolve operações mentais como a comparação, a abstração, a análise, a generalização, a síntese e a modelização cartográfica. Sua Base é a Psicologia, tendo a Cartografia a preocupação com o processo de leitura do mapa, demonstrando grande influência da Semiologia Gráfica. Evidenciando o caráter cognitivo de produtor e usuário/leitor de mapas, orientados ao processo de comunicação cartográfica, Queiroz (2007) aponta os principais trabalhos a serem citados, desenvolvidos por Robinson e Petchenik (1976), Petchenik (1977; 1985), Olson (1979), Guelke (1979), Gilmartin (1981), Lloyd (1988; 2000) e Montello (2002). Para a autora, todos os trabalhos tinham por meta desenvolver reflexões relacionadas aos processos cognitivos pelos quais os usuários de mapas concebem e compreendem o espaço e suas representações. Consideram, não apenas os elementos próprios dos mapas, mas principalmente, os mecanismos que levam os usuários a entendê-los (QUEIROZ, 2007, p. 141). As principais contribuições da Teoria da Cognição são a construção de mapas mentais e a alfabetização cartográfica. Assim, o primeiro

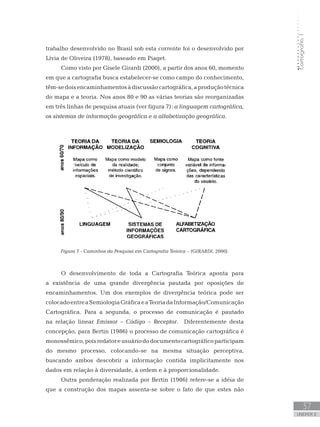

Cartografia1 37 unidade 2 trabalho desenvolvido no Brasil sob esta corrente foi o desenvolvido por Lívia de Oliveira (1978), baseado em Piaget. Como visto por Gisele Girardi (2000), a partir dos anos 60, momento em que a cartografia busca estabelecer-se como campo do conhecimento, têm-sedoisencaminhamentosàdiscussãocartográfica,aproduçãotécnica do mapa e a teoria. Nos anos 80 e 90 as várias teorias são reorganizadas em três linhas de pesquisa atuais (ver figura 7): a linguagem cartográfica, os sistemas de informação geográfica e a alfabetização geográfica. Figura 7 - Caminhos da Pesquisa em Cartografia Teórica – (GIRARDI, 2000). O desenvolvimento de toda a Cartografia Teórica aponta para a existência de uma grande divergência pautada por oposições de encaminhamentos. Um dos exemplos de divergência teórica pode ser colocadoentreaSemiologiaGráficaeaTeoriadaInformação/Comunicação Cartográfica. Para a segunda, o processo de comunicação é pautado na relação linear Emissor – Código – Receptor. Diferentemente desta concepção, para Bertin (1986) o processo de comunicação cartográfica é monossêmico,poisredatoreusuáriododocumentocartográficoparticipam do mesmo processo, colocando-se na mesma situação perceptiva, buscando ambos descobrir a informação contida implicitamente nos dados em relação à diversidade, à ordem e à proporcionalidade. Outra ponderação realizada por Bertin (1986) refere-se a idéia de que a construção dos mapas assenta-se sobre o fato de que estes não

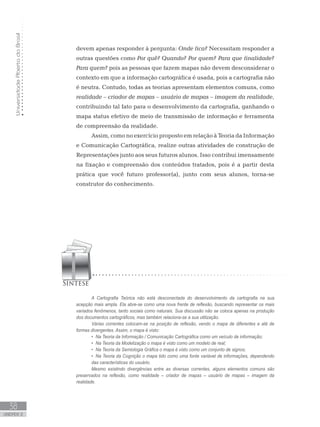

UniversidadeAbertadoBrasil 38 unidade 2 devem apenas responder à pergunta: Onde fica? Necessitam responder a outras questões como Por quê? Quando? Por quem? Para que finalidade? Para quem? pois as pessoas que fazem mapas não devem desconsiderar o contexto em que a informação cartográfica é usada, pois a cartografia não é neutra. Contudo, todas as teorias apresentam elementos comuns, como realidade – criador de mapas – usuário de mapas – imagem da realidade, contribuindo tal fato para o desenvolvimento da cartografia, ganhando o mapa status efetivo de meio de transmissão de informação e ferramenta de compreensão da realidade. Assim, como no exercício proposto em relação à Teoria da Informação e Comunicação Cartográfica, realize outras atividades de construção de Representações junto aos seus futuros alunos. Isso contribui imensamente na fixação e compreensão dos conteúdos tratados, pois é a partir desta prática que você futuro professor(a), junto com seus alunos, torna-se construtor do conhecimento. A Cartografia Teórica não está desconectada do desenvolvimento da cartografia na sua acepção mais ampla. Ela abre-se como uma nova frente de reflexão, buscando representar os mais variados fenômenos, tanto sociais como naturais. Sua discussão não se coloca apenas na produção dos documentos cartográficos, mas também relaciona-se a sua utilização. Várias correntes colocam-se na posição de reflexão, vendo o mapa de diferentes e até de formas divergentes. Assim, o mapa é visto: Na Teoria da Informação / Comunicação Cartográfica como um veículo de informação;• Na Teoria da Modelização o mapa é visto como um modelo de real;• Na Teoria da Semiologia Gráfica o mapa é visto como um conjunto de signos;• Na Teoria da Cognição o mapa tido como uma fonte variável de informações, dependendo• das características do usuário. Mesmo existindo divergências entre as diversas correntes, alguns elementos comuns são preservados na reflexão, como realidade – criador de mapas – usuário de mapas – imagem da realidade.

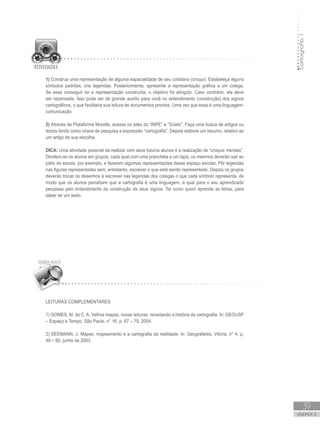

Cartografia1 39 unidade 2 1) Construa uma representação de alguma espacialidade de seu cotidiano (croqui). Estabeleça alguns símbolos padrões, crie legendas. Posteriormente, apresente a representação gráfica a um colega. Se esse conseguir ler a representação construída, o objetivo foi atingido. Caso contrário, ela deve ser repensada. Isso pode ser de grande auxílio para você no entendimento (construção) dos signos cartográficos, o que facilitaria sua leitura de documentos prontos. Uma vez que essa é uma linguagem- comunicação. 2) Através da Plataforma Moodle, acesse os sites do “INPE” e “Scielo”. Faça uma busca de artigos ou textos tendo como chave de pesquisa a expressão “cartografia”. Depois elabore um resumo, relativo ao um artigo de sua escolha. DICA: Uma atividade possível de realizar com seus futuros alunos é a realização de “croquis mentais”. Dividem-se os alunos em grupos, cada qual com uma prancheta e um lápis, os mesmos deverão sair ao pátio da escola, por exemplo, e fazerem algumas representações desse espaço escolar. Pôr legendas nas figuras representadas sem, entretanto, escrever o que está sendo representado. Depois os grupos deverão trocar os desenhos e escrever nas legendas dos colegas o que cada símbolo representa, de modo que os alunos percebam que a cartografia é uma linguagem, a qual para o seu aprendizado perpassa pelo entendimento da construção de seus signos. Tal como quem aprende as letras, para saber ler um texto. Leituras Complementares 1) GOMES, M. do C. A. Velhos mapas, novas leituras: revisitando a história da cartografia. In: GEOUSP – Espaço e Tempo, São Paulo, n° 16, p. 67 – 79, 2004. 2) SEEMANN, J. Mapas, mapeamento e a cartografia da realidade. In: Geografares, Vitória, n° 4, p. 49 – 60, junho de 2003.
UniversidadeAbertadoBrasil 40 unidade 2
Cartografia1 41 unidade 3 OBJETIVOS DE APRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEIII Formas de representação cartográfica Apropriar-se das formas de representação cartográfica.■■ SEÇÃO 1 - Cartografia e representação gráfica■■ SEÇÃO 2 - O Globo■■ SEÇÃO 3 - O Mapa■■ SEÇÃO 4 - A Carta■■ SEÇÃO 5 - As Representações Por Imagem■■ Almir Nabozny Joseli Maria Silva Marcio Jose Ornat

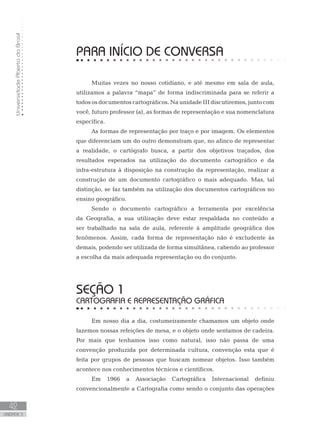

UniversidadeAbertadoBrasil 42 unidade 3 PARA INÍCIO DE CONVERSA Muitas vezes no nosso cotidiano, e até mesmo em sala de aula, utilizamos a palavra “mapa” de forma indiscriminada para se referir a todos os documentos cartográficos. Na unidade III discutiremos, junto com você, futuro professor (a), as formas de representação e sua nomenclatura específica. As formas de representação por traço e por imagem. Os elementos que diferenciam um do outro demonstram que, no afinco de representar a realidade, o cartógrafo busca, a partir dos objetivos traçados, dos resultados esperados na utilização do documento cartográfico e da infra-estrutura à disposição na construção da representação, realizar a construção de um documento cartográfico o mais adequado. Mas, tal distinção, se faz também na utilização dos documentos cartográficos no ensino geográfico. Sendo o documento cartográfico a ferramenta por excelência da Geografia, a sua utilização deve estar respaldada no conteúdo a ser trabalhado na sala de aula, referente à amplitude geográfica dos fenômenos. Assim, cada forma de representação não é excludente às demais, podendo ser utilizada de forma simultânea, cabendo ao professor a escolha da mais adequada representação ou do conjunto. seção 1 CARTOGRAFIA E REPRESENTAÇÃO GRÁFICA Em nosso dia a dia, costumeiramente chamamos um objeto onde fazemos nossas refeições de mesa, e o objeto onde sentamos de cadeira. Por mais que tenhamos isso como natural, isso não passa de uma convenção produzida por determinada cultura, convenção esta que é feita por grupos de pessoas que buscam nomear objetos. Isso também acontece nos conhecimentos técnicos e científicos. Em 1966 a Associação Cartográfica Internacional definiu convencionalmente a Cartografia como sendo o conjunto das operações

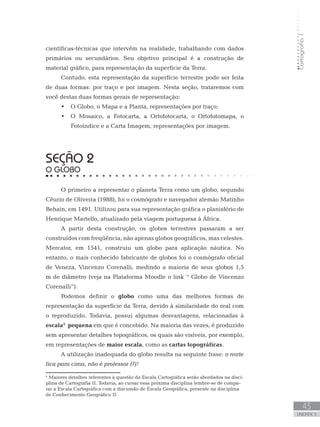

Cartografia1 43 unidade 3 científicas-técnicas que intervêm na realidade, trabalhando com dados primários ou secundários. Seu objetivo principal é a construção de material gráfico, para representação da superfície da Terra. Contudo, esta representação da superfície terrestre pode ser feita de duas formas: por traço e por imagem. Nesta seção, trataremos com você destas duas formas gerais de representação: O Globo, o Mapa e a Planta, representações por traço;• O Mosaico, a Fotocarta, a Ortofotocarta, o Ortofotomapa, o• Fotoíndice e a Carta Imagem, representações por imagem. seção 2 O GLOBO O primeiro a representar o planeta Terra como um globo, segundo Cêurio de Oliveira (1988), foi o cosmógrafo e navegador alemão Matinho Behain, em 1491. Utilizou para sua representação gráfica o planisfério de Henrique Martello, atualizado pela viagem portuguesa à África. A partir desta construção, os globos terrestres passaram a ser construídos com freqüência, não apenas globos geográficos, mas celestes. Mercator, em 1541, construiu um globo para aplicação náutica. No entanto, o mais conhecido fabricante de globos foi o cosmógrafo oficial de Veneza, Vincenzo Corenalli, medindo a maioria de seus globos 1,5 m de diâmetro (veja na Plataforma Moodle o link “ Globo de Vincenzo Corenalli”). Podemos definir o globo como uma das melhores formas de representação da superfície da Terra, devido à similaridade do real com o reproduzido. Todavia, possui algumas desvantagens, relacionadas à escala4 pequena em que é concebido. Na maioria das vezes, é produzido sem apresentar detalhes topográficos, os quais são visíveis, por exemplo, em representações de maior escala, como as cartas topográficas. A utilização inadequada do globo resulta na seguinte frase: o norte fica para cima, não é professor (?)! 4 Maiores detalhes referentes à questão da Escala Cartográfica serão abordados na disci- plina de Cartografia II. Todavia, ao cursar essa próxima disciplina lembre-se de compa- rar a Escala Cartográfica com a discussão de Escala Geográfica, presente na disciplina de Conhecimento Geográfico II.

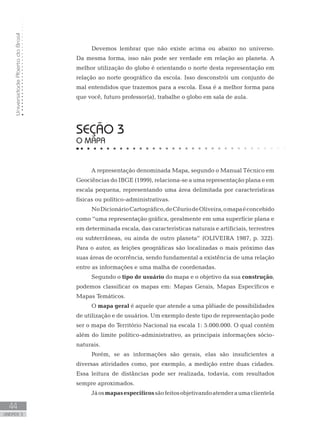

UniversidadeAbertadoBrasil 44 unidade 3 Devemos lembrar que não existe acima ou abaixo no universo. Da mesma forma, isso não pode ser verdade em relação ao planeta. A melhor utilização do globo é orientando o norte desta representação em relação ao norte geográfico da escola. Isso desconstrói um conjunto de mal entendidos que trazemos para a escola. Essa é a melhor forma para que você, futuro professor(a), trabalhe o globo em sala de aula. seção 3 O MAPA A representação denominada Mapa, segundo o Manual Técnico em Geociências do IBGE (1999), relaciona-se a uma representação plana e em escala pequena, representando uma área delimitada por características físicas ou político-administrativas. NoDicionárioCartográfico,deCêuriodeOliveira,omapaéconcebido como “uma representação gráfica, geralmente em uma superfície plana e em determinada escala, das características naturais e artificiais, terrestres ou subterrâneas, ou ainda de outro planeta” (OLIVEIRA 1987, p. 322). Para o autor, as feições geográficas são localizadas o mais próximo das suas áreas de ocorrência, sendo fundamental a existência de uma relação entre as informações e uma malha de coordenadas. Segundo o tipo de usuário do mapa e o objetivo da sua construção, podemos classificar os mapas em: Mapas Gerais, Mapas Específicos e Mapas Temáticos. O mapa geral é aquele que atende a uma plêiade de possibilidades de utilização e de usuários. Um exemplo deste tipo de representação pode ser o mapa do Território Nacional na escala 1: 5.000.000. O qual contém além do limite político-administrativo, as principais informações sócio- naturais. Porém, se as informações são gerais, elas são insuficientes a diversas atividades como, por exemplo, a medição entre duas cidades. Essa leitura de distâncias pode ser realizada, todavia, com resultados sempre aproximados. Jáosmapasespecíficossãofeitosobjetivandoatenderaumaclientela

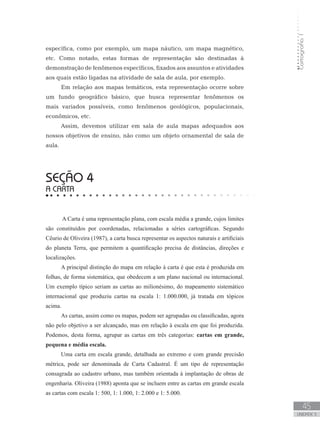

Cartografia1 45 unidade 3 específica, como por exemplo, um mapa náutico, um mapa magnético, etc. Como notado, estas formas de representação são destinadas à demonstração de fenômenos específicos, fixados aos assuntos e atividades aos quais estão ligadas na atividade de sala de aula, por exemplo. Em relação aos mapas temáticos, esta representação ocorre sobre um fundo geográfico básico, que busca representar fenômenos os mais variados possíveis, como fenômenos geológicos, populacionais, econômicos, etc. Assim, devemos utilizar em sala de aula mapas adequados aos nossos objetivos de ensino, não como um objeto ornamental de sala de aula. seção 4 A CARTA A Carta é uma representação plana, com escala média a grande, cujos limites são constituídos por coordenadas, relacionadas a séries cartográficas. Segundo Cêurio de Oliveira (1987), a carta busca representar os aspectos naturais e artificiais do planeta Terra, que permitem a quantificação precisa de distâncias, direções e localizações. A principal distinção do mapa em relação à carta é que esta é produzida em folhas, de forma sistemática, que obedecem a um plano nacional ou internacional. Um exemplo típico seriam as cartas ao milionésimo, do mapeamento sistemático internacional que produziu cartas na escala 1: 1.000.000, já tratada em tópicos acima. As cartas, assim como os mapas, podem ser agrupadas ou classificadas, agora não pelo objetivo a ser alcançado, mas em relação à escala em que foi produzida. Podemos, desta forma, agrupar as cartas em três categorias: cartas em grande, pequena e média escala. Uma carta em escala grande, detalhada ao extremo e com grande precisão métrica, pode ser denominada de Carta Cadastral. É um tipo de representação consagrada ao cadastro urbano, mas também orientada à implantação de obras de engenharia. Oliveira (1988) aponta que se incluem entre as cartas em grande escala as cartas com escala 1: 500, 1: 1.000, 1: 2.000 e 1: 5.000.

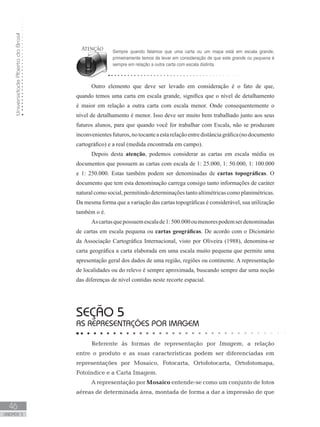

UniversidadeAbertadoBrasil 46 unidade 3 Outro elemento que deve ser levado em consideração é o fato de que, quando temos uma carta em escala grande, significa que o nível de detalhamento é maior em relação a outra carta com escala menor. Onde consequentemente o nível de detalhamento é menor. Isso deve ser muito bem trabalhado junto aos seus futuros alunos, para que quando você for trabalhar com Escala, não se produzam inconvenientesfuturos,notocanteaestarelaçãoentredistânciagráfica(nodocumento cartográfico) e a real (medida encontrada em campo). Depois desta atenção, podemos considerar as cartas em escala média os documentos que possuem as cartas com escala de 1: 25.000, 1: 50.000, 1: 100.000 e 1: 250.000. Estas também podem ser denominadas de cartas topográficas. O documento que tem esta denominação carrega consigo tanto informações de caráter natural como social, permitindo determinações tanto altimétricas como planimétricas. Da mesma forma que a variação das cartas topográficas é considerável, sua utilização também o é. Ascartasquepossuemescalade1:500.000oumenorespodemserdenominadas de cartas em escala pequena ou cartas geográficas. De acordo com o Dicionário da Associação Cartográfica Internacional, visto por Oliveira (1988), denomina-se carta geográfica a carta elaborada em uma escala muito pequena que permite uma apresentação geral dos dados de uma região, regiões ou continente. A representação de localidades ou do relevo é sempre aproximada, buscando sempre dar uma noção das diferenças de nível contidas neste recorte espacial. seção 5 AS REPRESENTAÇÕES POR IMAGEM Referente às formas de representação por Imagem, a relação entre o produto e as suas características podem ser diferenciadas em representações por Mosaico, Fotocarta, Ortofotocarta, Ortofotomapa, Fotoíndice e a Carta Imagem. A representação por Mosaico entende-se como um conjunto de fotos aéreas de determinada área, montada de forma a dar a impressão de que Sempre quando falamos que uma carta ou um mapa está em escala grande, primeiramente temos de levar em consideração de que este grande ou pequena é sempre em relação a outra carta com escala distinta.

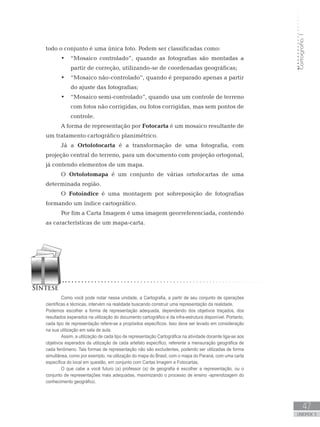

Cartografia1 47 unidade 3 todo o conjunto é uma única foto. Podem ser classificadas como: “Mosaico controlado”, quando as fotografias são montadas a• partir de correção, utilizando-se de coordenadas geográficas; “Mosaico não-controlado”, quando é preparado apenas a partir• do ajuste das fotografias; “Mosaico semi-controlado”, quando usa um controle de terreno• com fotos não corrigidas, ou fotos corrigidas, mas sem pontos de controle. A forma de representação por Fotocarta é um mosaico resultante de um tratamento cartográfico planimétrico. Já a Ortofotocarta é a transformação de uma fotografia, com projeção central do terreno, para um documento com projeção ortogonal, já contendo elementos de um mapa. O Ortofotomapa é um conjunto de várias ortofocartas de uma determinada região. O Fotoíndice é uma montagem por sobreposição de fotografias formando um índice cartográfico. Por fim a Carta Imagem é uma imagem georreferenciada, contendo as características de um mapa-carta. Como você pode notar nessa unidade, a Cartografia, a partir de seu conjunto de operações científicas e técnicas, intervém na realidade buscando construir uma representação da realidade. Podemos escolher a forma de representação adequada, dependendo dos objetivos traçados, dos resultados esperados na utilização do documento cartográfico e da infra-estrutura disponível. Portanto, cada tipo de representação refere-se a propósitos específicos. Isso deve ser levado em consideração na sua utilização em sala de aula. Assim, a utilização de cada tipo de representação Cartográfica na atividade docente liga-se aos objetivos esperados da utilização de cada artefato específico, referente a mensuração geográfica de cada fenômeno. Tais formas de representação não são excludentes, podendo ser utilizadas de forma simultânea, como por exemplo, na utilização do mapa do Brasil, com o mapa do Paraná, com uma carta específica do local em questão, em conjunto com Cartas Imagem e Fotocartas. O que cabe a você futuro (a) professor (a) de geografia é escolher a representação, ou o conjunto de representações mais adequadas, maximizando o processo de ensino -aprendizagem do conhecimento geográfico.
UniversidadeAbertadoBrasil 48 unidade 3 1)EmrelaçãoàsformasderepresentaçãoporImagem,arelaçãoentreoprodutoeassuascaracterísticas pode ser descrita da seguinte forma (COMPLETE A IDÉIA):
Cartografia1 49 unidade 3
UniversidadeAbertadoBrasil 50 unidade 3 UniversidadeAbertadoBrasil 50 unidade 4

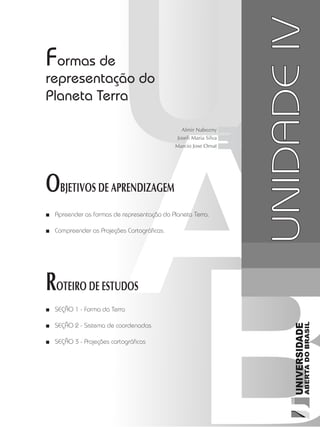

Cartografia1 51 unidade 4 Formas de representação do Planeta Terra Apreender as formas de representação do Planeta Terra.■■ Compreender as Projeções Cartográficas.■■ SEÇÃO 1 - Forma da Terra■■ SEÇÃO 2 - Sistema de coordenadas■■ SEÇÃO 3 - Projeções cartográficas■■ OBJETIVOS DE APRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEIV Almir Nabozny Joseli Maria Silva Marcio Jose Ornat

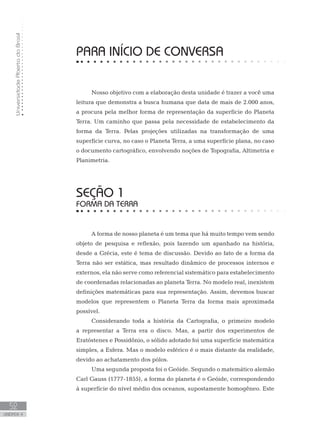

UniversidadeAbertadoBrasil 52 unidade 4 UniversidadeAbertadoBrasil 52 unidade 4 PARA INÍCIO DE CONVERSA Nosso objetivo com a elaboração desta unidade é trazer a você uma leitura que demonstra a busca humana que data de mais de 2.000 anos, a procura pela melhor forma de representação da superfície do Planeta Terra. Um caminho que passa pela necessidade de estabelecimento da forma da Terra. Pelas projeções utilizadas na transformação de uma superfície curva, no caso o Planeta Terra, a uma superfície plana, no caso o documento cartográfico, envolvendo noções de Topografia, Altimetria e Planimetria. seção 1 FORMA DA TERRA A forma de nosso planeta é um tema que há muito tempo vem sendo objeto de pesquisa e reflexão, pois fazendo um apanhado na história, desde a Grécia, este é tema de discussão. Devido ao fato de a forma da Terra não ser estática, mas resultado dinâmico de processos internos e externos, ela não serve como referencial sistemático para estabelecimento de coordenadas relacionadas ao planeta Terra. No modelo real, inexistem definições matemáticas para sua representação. Assim, devemos buscar modelos que representem o Planeta Terra da forma mais aproximada possível. Considerando toda a história da Cartografia, o primeiro modelo a representar a Terra era o disco. Mas, a partir dos experimentos de Eratóstenes e Possidônio, o sólido adotado foi uma superfície matemática simples, a Esfera. Mas o modelo esférico é o mais distante da realidade, devido ao achatamento dos pólos. Uma segunda proposta foi o Geóide. Segundo o matemático alemão Carl Gauss (1777-1855), a forma do planeta é o Geóide, correspondendo à superfície do nível médio dos oceanos, supostamente homogêneo. Este
Cartografia1 53 unidade 4 Cartografia1 53 unidade 4 seria derivado da força de atração da gravidade e da força centrífuga de rotação da Terra. Devido ao fato de os diversos materiais que compõem o planeta não serem homogêneos, estes se comportariam de diversas formas frente à força gravitacional. As águas oceânicas buscariam um equilíbrio, procurando ajustar-se a estas forças de gravidade e rotação. Contudo, este modelo se mostrou muito complexo, nascendo à busca de um modelo mais simples para a representação da Terra. Buscando resolver o problema, lança-se mão de uma figura, a Elipse, que girando sobre seu eixo produziria um sólido, um Elipsóide de Revolução (ver figura 8 ). Figura 8 - Elipsóide Desta forma, o elipsóide é a superfície de referência utilizada nos cálculos que fornecem subsídios para a elaboração de representações cartográficas. O modelo Elipsoidal é o mais usual de todos os modelos. No Brasil, é utilizado o Elipsóide de Referência Internacional – 1967 (SAD-69). O qual apresenta a vantagem de ser uma figura conhecida da matemática, cujos elementos são perfeitamente dedutíveis. Cada país adotou um elipsóide de referência para trabalhos geodésicos e topográficos, aproximando-se do geóide da região considerada. As características do Elipsóide (tamanho, características), e sua posição relativa ao Geóide, definem um SISTEMA GEODÉSICO

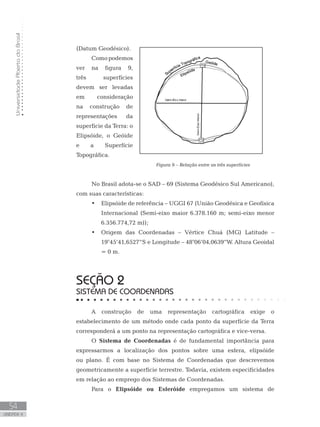

UniversidadeAbertadoBrasil 54 unidade 4 UniversidadeAbertadoBrasil 54 unidade 4 (Datum Geodésico). Como podemos ver na figura 9, três superfícies devem ser levadas em consideração na construção de representações da superfície da Terra: o Elipsóide, o Geóide e a Superfície Topográfica. No Brasil adota-se o SAD – 69 (Sistema Geodésico Sul Americano), com suas características: Elipsóide de referência – UGGI 67 (União Geodésica e Geofísica• Internacional (Semi-eixo maior 6.378.160 m; semi-eixo menor 6.356.774,72 m)); Origem das Coordenadas – Vértice Chuá (MG) Latitude –• 19°45’41,6527”S e Longitude – 48°06’04,0639”W. Altura Geoidal = 0 m. seção 2 SISTEMA DE COORDENADAS A construção de uma representação cartográfica exige o estabelecimento de um método onde cada ponto da superfície da Terra corresponderá a um ponto na representação cartográfica e vice-versa. O Sistema de Coordenadas é de fundamental importância para expressarmos a localização dos pontos sobre uma esfera, elipsóide ou plano. É com base no Sistema de Coordenadas que descrevemos geometricamente a superfície terrestre. Todavia, existem especificidades em relação ao emprego dos Sistemas de Coordenadas. Para o Elipsóide ou Esferóide empregamos um sistema de Figura 9 – Relação entre as três superfícies

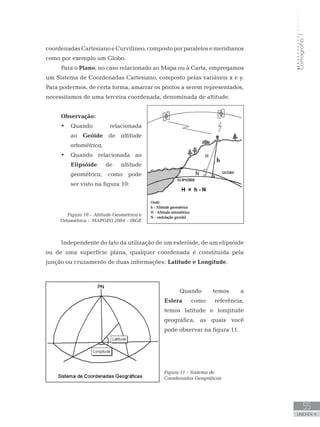

Cartografia1 55 unidade 4 Cartografia1 55 unidade 4 coordenadasCartesianoeCurvilíneo,compostoporparalelosemeridianos como por exemplo um Globo. Para o Plano, no caso relacionado ao Mapa ou à Carta, empregamos um Sistema de Coordenadas Cartesiano, composto pelas variáveis x e y. Para podermos, de certa forma, amarrar os pontos a serem representados, necessitamos de uma terceira coordenada, denominada de altitude. Observação: Quando relacionada• ao Geóide de altitude ortométrica, Quando relacionada ao• Elipsóide de altitude geométrica, como pode ser visto na figura 10: Figura 10 – Altitude Geométrica e Ortométrica – MAPGEO 2004 – IBGE Independente do fato da utilização de um esferóide, de um elipsóide ou de uma superfície plana, qualquer coordenada é constituída pela junção ou cruzamento de duas informações: Latitude e Longitude. Quando temos a Esfera como referência, temos latitude e longitude geográfica, as quais você pode observar na figura 11. Figura 11 – Sistema de Coordenadas Geográficas

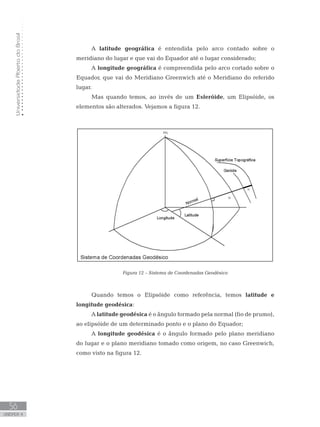

UniversidadeAbertadoBrasil 56 unidade 4 UniversidadeAbertadoBrasil 56 unidade 4 A latitude geográfica é entendida pelo arco contado sobre o meridiano do lugar e que vai do Equador até o lugar considerado; A longitude geográfica é compreendida pelo arco cortado sobre o Equador, que vai do Meridiano Greenwich até o Meridiano do referido lugar. Mas quando temos, ao invés de um Esferóide, um Elipsóide, os elementos são alterados. Vejamos a figura 12. Figura 12 – Sistema de Coordenadas Geodésico Quando temos o Elipsóide como referência, temos latitude e longitude geodésica: A latitude geodésica é o ângulo formado pela normal (fio de prumo), ao elipsóide de um determinado ponto e o plano do Equador; A longitude geodésica é o ângulo formado pelo plano meridiano do lugar e o plano meridiano tomado como origem, no caso Greenwich, como visto na figura 12.

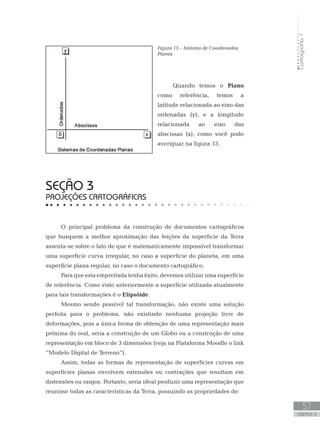

Cartografia1 57 unidade 4 Cartografia1 57 unidade 4 Figura 13 – Sistema de Coordenadas Planas Quando temos o Plano como referência, temos a latitude relacionada ao eixo das ordenadas (y), e a longitude relacionada ao eixo das abscissas (x), como você pode averiguar na figura 13. seção 3 PROJEÇÕES CARTOGRÁFICAS O principal problema da construção de documentos cartográficos que busquem a melhor aproximação das feições da superfície da Terra assenta-se sobre o fato de que é matematicamente impossível transformar uma superfície curva irregular, no caso a superfície do planeta, em uma superfície plana regular, no caso o documento cartográfico. Para que esta empreitada tenha êxito, devemos utilizar uma superfície de referência. Como visto anteriormente a superfície utilizada atualmente para tais transformações é o Elipsóide. Mesmo sendo possível tal transformação, não existe uma solução perfeita para o problema, não existindo nenhuma projeção livre de deformações, pois a única forma de obtenção de uma representação mais próxima do real, seria a construção de um Globo ou a construção de uma representação em bloco de 3 dimensões (veja na Plataforma Moodle o link “Modelo Digital de Terreno”). Assim, todas as formas de representação de superfícies curvas em superfícies planas envolvem extensões ou contrações que resultam em distensões ou rasgos. Portanto, seria ideal produzir uma representação que reunisse todas as características da Terra, possuindo as propriedades de:
UniversidadeAbertadoBrasil 58 unidade 4 UniversidadeAbertadoBrasil 58 unidade 4 Conformidade de formas• Equivalência de áreas• Equidistância de pontos• Uma vez que, a proposta acima citada não tem possibilidade de existência, o processo de representação de uma superfície curva em uma superfície plana é compreendido pelas seguintes etapas: 1° - Adotar um modelo matemático da Terra: Esfera ou Elipsóide de Revolução. 2° - Projetar os elementos da superfície da Terra sobre o modelo escolhido. 3° - Relacionar os pontos do modelo matemático da Terra ao plano de representação (carta). Dessa forma todos os mapas são representações aproximadas da superfície terrestre, porque a Terra, esférica, é desenhada em uma superfície plana. Não podemos transformar uma superfície irregular numa representação plana a não ser por meio de uma anamorfose de acordo com André Libault (1975). A elaboração de um mapa consiste em um método, segundo o qual se faz corresponder a cada ponto da Terra, em coordenadas geográficas ou geodésicas, um ponto no mapa, em coordenadas planas, estando sujeitos a limitações e distorções. De acordo com Nadal (1997) a física utiliza-se para tal transformação de um sistema óptico de lentes reproduzindo em detalhes uma área esférica sobre uma tela e, por esse motivo, em quase todos os idiomas foi adotada a palavra projeção, o que torna esta palavra pouco precisa, pois, na maioria das vezes, o que se tem é uma correspondência matemática e não física. As representações cartográficas podem ressaltar ou omitir determinadas informações, de acordo com o objetivo de quem as propõe. Para se obter essas correspondências, utilizam-se os sistemas de projeções cartográficas, que em linhas gerais são: “Uma correspondência matemática entre coordenadas plano- retangulares da carta e as coordenadas esféricas da Terra” (LIBAULT, 1975, p.105).

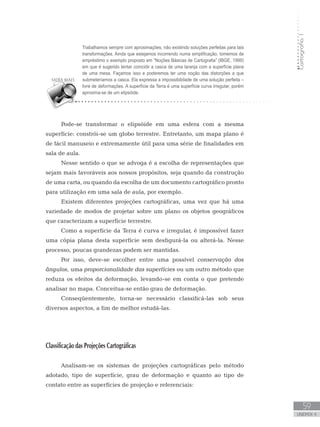

Cartografia1 59 unidade 4 Cartografia1 59 unidade 4 Trabalhamos sempre com aproximações, não existindo soluções perfeitas para tais transformações. Ainda que estejamos incorrendo numa simplificação, tomemos de empréstimo o exemplo proposto em “Noções Básicas de Cartografia” (IBGE, 1999) em que é sugerido tentar coincidir a casca de uma laranja com a superfície plana de uma mesa. Façamos isso e poderemos ter uma noção das distorções a que submeteríamos a casca. Ela expressa a impossibilidade de uma solução perfeita – livre de deformações. A superfície da Terra é uma superfície curva irregular, porém aproxima-se de um elipsóide. Pode-se transformar o elipsóide em uma esfera com a mesma superfície: constrói-se um globo terrestre. Entretanto, um mapa plano é de fácil manuseio e extremamente útil para uma série de finalidades em sala de aula. Nesse sentido o que se advoga é a escolha de representações que sejam mais favoráveis aos nossos propósitos, seja quando da construção de uma carta, ou quando da escolha de um documento cartográfico pronto para utilização em uma sala de aula, por exemplo. Existem diferentes projeções cartográficas, uma vez que há uma variedade de modos de projetar sobre um plano os objetos geográficos que caracterizam a superfície terrestre. Como a superfície da Terra é curva e irregular, é impossível fazer uma cópia plana desta superfície sem desfigurá-la ou alterá-la. Nesse processo, poucas grandezas podem ser mantidas. Por isso, deve-se escolher entre uma possível conservação dos ângulos, uma proporcionalidade das superfícies ou um outro método que reduza os efeitos da deformação, levando-se em conta o que pretende analisar no mapa. Conceitua-se então grau de deformação. Conseqüentemente, torna-se necessário classificá-las sob seus diversos aspectos, a fim de melhor estudá-las. Classificação das Projeções Cartográficas Analisam-se os sistemas de projeções cartográficas pelo método adotado, tipo de superfície, grau de deformação e quanto ao tipo de contato entre as superfícies de projeção e referenciais:

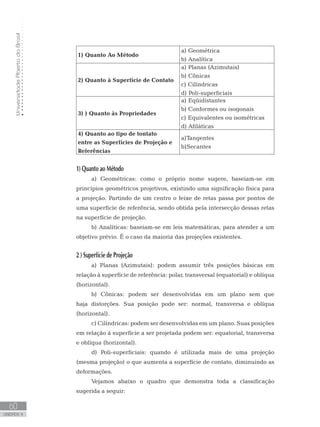

UniversidadeAbertadoBrasil 60 unidade 4 UniversidadeAbertadoBrasil 60 unidade 4 1) Quanto Ao Método a) Geométrica b) Analítica 2) Quanto à Superfície de Contato a) Planas (Azimutais) b) Cônicas c) Cilíndricas d) Poli-superficiais 3) ) Quanto às Propriedades a) Eqüidistantes b) Conformes ou isogonais c) Equivalentes ou isométricas d) Afiláticas 4) Quanto ao tipo de tontato entre as Superfícies de Projeção e Referências a)Tangentes b)Secantes 1) Quanto ao Método a) Geométricas: como o próprio nome sugere, baseiam-se em princípios geométricos projetivos, existindo uma significação física para a projeção. Partindo de um centro o feixe de retas passa por pontos de uma superfície de referência, sendo obtida pela intersecção dessas retas na superfície de projeção. b) Analíticas: baseiam-se em leis matemáticas, para atender a um objetivo prévio. É o caso da maioria das projeções existentes. 2 ) Superfície de Projeção a) Planas (Azimutais): podem assumir três posições básicas em relação à superfície de referência: polar, transversal (equatorial) e oblíqua (horizontal). b) Cônicas: podem ser desenvolvidas em um plano sem que haja distorções. Sua posição pode ser: normal, transversa e oblíqua (horizontal). c) Cilíndricas: podem ser desenvolvidas em um plano. Suas posições em relação à superfície a ser projetada podem ser: equatorial, transversa e oblíqua (horizontal). d) Poli-superficiais: quando é utilizada mais de uma projeção (mesma projeção) o que aumenta a superfície de contato, diminuindo as deformações. Vejamos abaixo o quadro que demonstra toda a classificação sugerida a seguir:

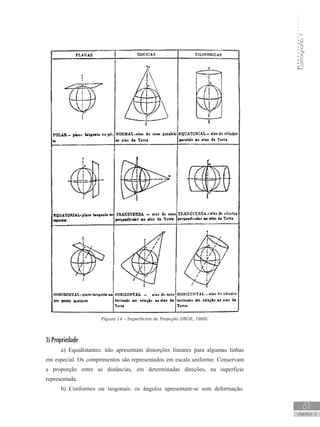

Cartografia1 61 unidade 4 Cartografia1 61 unidade 4 Figura 14 – Superfícies de Projeção (IBGE, 1999) 3) Propriedade a) Equidistantes: não apresentam distorções lineares para algumas linhas em especial. Os comprimentos são representados em escala uniforme. Conservam a proporção entre as distâncias, em determinadas direções, na superfície representada. b) Conformes ou isogonais: os ângulos apresentam-se sem deformação.

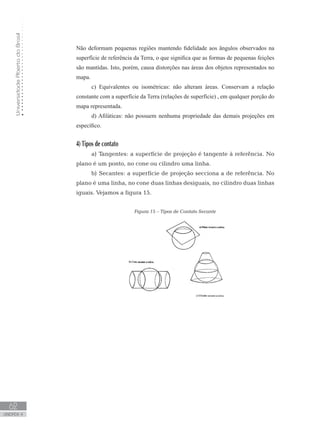

UniversidadeAbertadoBrasil 62 unidade 4 UniversidadeAbertadoBrasil 62 unidade 4 Não deformam pequenas regiões mantendo fidelidade aos ângulos observados na superfície de referência da Terra, o que significa que as formas de pequenas feições são mantidas. Isto, porém, causa distorções nas áreas dos objetos representados no mapa. c) Equivalentes ou isométricas: não alteram áreas. Conservam a relação constante com a superfície da Terra (relações de superfície) , em qualquer porção do mapa representada. d) Afiláticas: não possuem nenhuma propriedade das demais projeções em específico. 4) Tipos de contato a) Tangentes: a superfície de projeção é tangente à referência. No plano é um ponto, no cone ou cilindro uma linha. b) Secantes: a superfície de projeção secciona a de referência. No plano é uma linha, no cone duas linhas desiguais, no cilindro duas linhas iguais. Vejamos a figura 15. Figura 15 – Tipos de Contato Secante

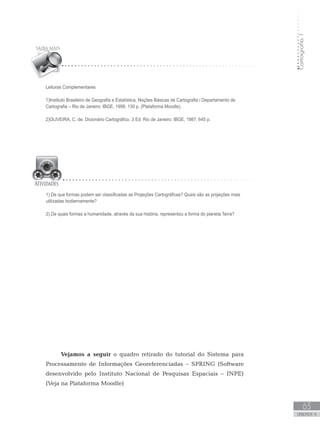

Cartografia1 63 unidade 4 Cartografia1 63 unidade 4 1) De que formas podem ser classificadas as Projeções Cartográficas? Quais são as projeções mais utilizadas hodiernamente? 2) De quais formas a humanidade, através da sua história, representou a forma do planeta Terra? Leituras Complementares 1)Instituto Brasileiro de Geografia e Estatística. Noções Básicas de Cartografia / Departamento de Cartografia – Rio de Janeiro: IBGE, 1999, 130 p. (Plataforma Moodle). 2)OLIVEIRA, C. de. Dicionário Cartográfico. 3 Ed. Rio de Janeiro: IBGE, 1987, 645 p. Vejamos a seguir o quadro retirado do tutorial do Sistema para Processamento de Informações Georeferenciadas – SPRING (Software desenvolvido pelo Instituto Nacional de Pesquisas Espaciais – INPE) (Veja na Plataforma Moodle)

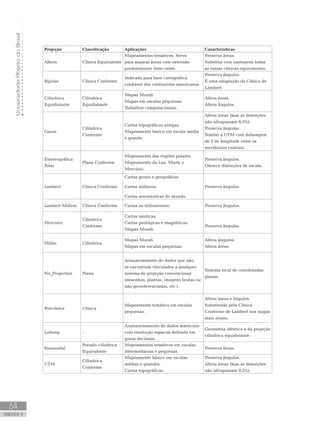

UniversidadeAbertadoBrasil 64 unidade 4 UniversidadeAbertadoBrasil 64 unidade 4 Projeção Classificação Aplicações Características Albers Cônica Equivalente Mapeamentos temáticos. Serve para mapear áreas com extensão predominante leste-oeste. Preserva áreas. Substitui com vantagens todas as outras cônicas equivalentes. Bipolar Cônica Conforme Indicada para base cartográfica confiável dos continentes americanos. Preserva ângulos. É uma adaptação da Cônica de Lambert. Cilíndrica Equidistante Cilíndrica Equidistante Mapas Mundi. Mapas em escalas pequenas. Trabalhos computacionais. Altera áreas. Altera ângulos. Gauss Cilíndrica Conforme Cartas topográficas antigas. Mapeamento básico em escala média e grande. Altera áreas (mas as distorções não ultrapassam 0,5%). Preserva ângulos. Similar à UTM com defasagem de 3 de longitude entre os meridianos centrais. Estereográfica Polar Plana Conforme Mapeamento das regiões polares. Mapeamento da Lua, Marte e Mercúrio. Preserva ângulos. Oferece distorções de escala. Lambert Cônica Conforme Cartas gerais e geográficas. Cartas militares. Cartas aeronáuticas do mundo. Preserva ângulos. Lambert Million Cônica Conforme Cartas ao milionésimo. Preserva ângulos. Mercator Cilíndrica Conforme Cartas náuticas. Cartas geológicas e magnéticas. Mapas Mundi. Preserva ângulos. Miller Cilíndrica Mapas Mundi. Mapas em escalas pequenas. Altera ângulos. Altera áreas. No_Projection Plana Armazenamento de dados que não se encontram vinculados a qualquer sistema de projeção convencional (desenhos, plantas, imagens brutas ou não georeferenciadas, etc.). Sistema local de coordenadas planas. Policônica Cônica Mapeamento temático em escalas pequenas. Altera áreas e ângulos. Substituída pela Cônica Conforme de Lambert nos mapas mais atuais. Latlong - Aramazenamento de dados matriciais com resolução espacial definida em graus decimais. Geometria idêntica a da projeção cilíndrica equidistante. Sinusoidal Pseudo-cilíndrica Equivalente Mapeamentos temáticos em escalas intermediárias e pequenas. Preserva áreas. UTM Cilíndrica Conforme Mapeamento básico em escalas médias e grandes. Cartas topográficas. Preserva ângulos. Altera áreas (mas as distorções não ultrapassam 0,5%).
Cartografia1 65 unidade 4 Cartografia1 65 unidade 4

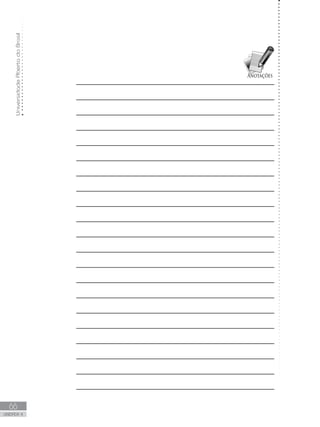

UniversidadeAbertadoBrasil 66 unidade 4 UniversidadeAbertadoBrasil 66 unidade 4

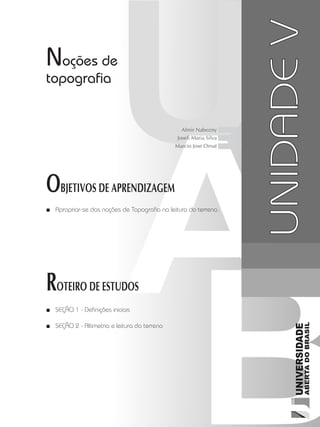

Cartografia1 67 unidade 4 Cartografia1 67 unidade 4 Noções de topografia Apropriar-se das noções de Topografia na leitura do terreno.■■ SEÇÃO 1 - Definições iniciais■■ SEÇÃO 2 - Altimetria e leitura do terreno■■ OBJETIVOS DE APRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEV Almir Nabozny Joseli Maria Silva Marcio Jose Ornat

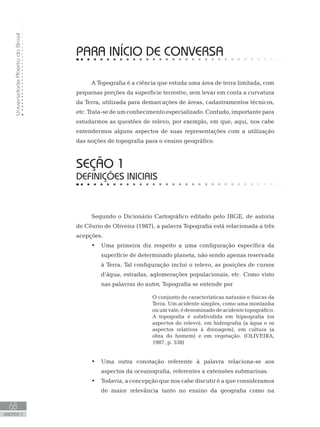

UniversidadeAbertadoBrasil 68 unidade 5 UniversidadeAbertadoBrasil 68 unidade 5 PARA INÍCIO DE CONVERSA A Topografia é a ciência que estuda uma área de terra limitada, com pequenas porções da superfície terrestre, sem levar em conta a curvatura da Terra, utilizada para demarcações de áreas, cadastramentos técnicos, etc.Trata-sedeumconhecimentoespecializado. Contudo,importantepara estudarmos as questões de relevo, por exemplo, em que, aqui, nos cabe entendermos alguns aspectos de suas representações com a utilização das noções de topografia para o ensino geográfico. seção 1 DEFINIÇÕES INICIAIS Segundo o Dicionário Cartográfico editado pelo IBGE, de autoria de Cêurio de Oliveira (1987), a palavra Topografia está relacionada a três acepções. Uma primeira diz respeito a uma configuração específica da• superfície de determinado planeta, não sendo apenas reservada à Terra. Tal configuração inclui o relevo, as posições de cursos d’água, estradas, aglomerações populacionais, etc. Como visto nas palavras do autor, Topografia se entende por O conjunto de características naturais e físicas da Terra. Um acidente simples, como uma montanha ouumvale,édenominadodeacidentetopográfico. A topografia é subdividida em hipsografia (os aspectos do relevo), em hidrografia (a água e os aspectos relativos à drenagem), em cultura (a obra do homem) e em vegetação. (OLIVEIRA, 1987, p. 538) Uma outra conotação referente à palavra relaciona-se aos• aspectos da oceanografia, referentes a extensões submarinas. Todavia, a concepção que nos cabe discutir é a que consideramos• de maior relevância tanto no ensino da geografia como na
Cartografia1 69 unidade 5 Cartografia1 69 unidade 5 prática como professor(a), relacionada a um ramo específico do conhecimento, entendendo topografia como “a ciência da representação dos aspectos naturais e artificiais de um lugar ou de uma região, especialmente no modo de apresentar as suas posições e altitudes” (OLIVEIRA, 1987, p. 538). Este termo inclui, segundo o autor, outros ramos do conhecimento, como a Geodésia, a Geografia, a Geofísica, a Fotogrametria, as Artes Gráficas, tendo em seu conjunto o objetivo de construir uma forma de informação geográfica. Para Domingues (1979) a palavra topografia é derivada das palavras gregas topos (lugar) e graphen (descrever), significando a descrição exata e minuciosa de um lugar. Segundo o autor, este ramo do conhecimento tem por objetivo a determinação do contorno, da dimensão e da posição de uma porção determinada da superfície do Planeta Terra, fundo de mares e interior de minas, além da locação de projetos de Engenharia. Suas áreas de atuação relacionam-se a: a) Engenharia Civil: Edificação: levantamento plani-altimétrico do terreno para• execução de projeto; locação de projeto. Estradas (rodovias e ferrovias): reconhecimento do terreno;• levantamento plani-altimétrico; locação da linha básica; terraplenagem (volume de corte ou aterro); controle e execução e pavimentação; implantação de sinalização horizontal. Barragem: levantamento plani-altimétrico; determinação das• áreas submersas; controle e execução de prumadas, níveis e alinhamentos. b)EngenhariaMecânica:locaçãodebasedemáquinasenasmontagens mecânicas de alta precisão. c) Engenharia Eletrotécnica: utilizada nas hidrelétricas, subestações e linhas de transmissão. d) Engenharia de Minas: levantamentos de galerias de mineração. e) Agricultura: definição das curvas de nível e desnível para as plantações e irrigações. Para que os levantamentos topográficos sejam mais próximos do real, faz-se necessária a utilização de processos de medidas referenciadas

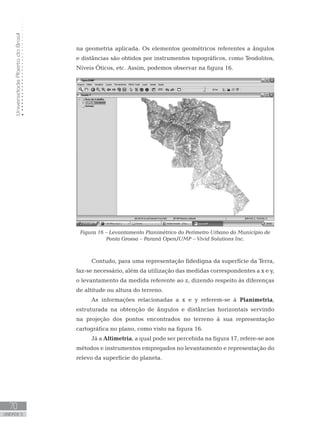

UniversidadeAbertadoBrasil 70 unidade 5 UniversidadeAbertadoBrasil 70 unidade 5 na geometria aplicada. Os elementos geométricos referentes a ângulos e distâncias são obtidos por instrumentos topográficos, como Teodolitos, Níveis Óticos, etc. Assim, podemos observar na figura 16. Figura 16 – Levantamento Planimétrico do Perímetro Urbano do Município de Ponta Grossa – Paraná OpenJUMP – Vivid Solutions Inc. Contudo, para uma representação fidedigna da superfície da Terra, faz-se necessário, além da utilização das medidas correspondentes a x e y, o levantamento da medida referente ao z, dizendo respeito às diferenças de altitude ou altura do terreno. As informações relacionadas a x e y referem-se à Planimetria, estruturada na obtenção de ângulos e distâncias horizontais servindo na projeção dos pontos encontrados no terreno à sua representação cartográfica no plano, como visto na figura 16. Já a Altimetria, a qual pode ser percebida na figura 17, refere-se aos métodos e instrumentos empregados no levantamento e representação do relevo da superfície do planeta.
Cartografia1 71 unidade 5 Cartografia1 71 unidade 5 Além dos métodos acima descritos, uma das formas de levantamento de informação sobre a superfície do planeta relaciona-se a utilização de fotografias aéreas, atividade denominada de Fotogrametria. Esta atividade entende-se pelo levantamento de informações por meio de fotografias tomadas de pontos da superfície terrestre, a partir de equipamentos como câmeras fotográficas apropriadas, instaladas em aeronaves. Os levantamentos topográficos possuem limitações em relação ao tamanho das áreas a serem levantadas. O limite de tais levantamentos, segundo o Manual Técnico do IBGE (1999), é de 10 km de raio5 , denominado de horizonte topográfico. Esta medida está relacionada ao fato de que acima deste limite, a curvatura da Terra produzirá erros que não poderão ser evitados nem pelo operador, nem pela precisão dos aparelhos. No levantamento de campo, propriamente dito, sempre teremos de ter três informações, ou duas distâncias e uma elevação (x,y,z), ou uma distância, uma elevação e uma direção (distância, cota, azimute/rumo). Normalmente, em campo são utilizados o levantamento de distâncias, Figura 17 – Levantamento Altimétrico do Perímetro Urbano do Município de Ponta Grossa – Paraná Bloco 3 Dimensões - OpenJUMP – Vivid Solutions Inc. 5 Ou uma área correspondente a 400 km².

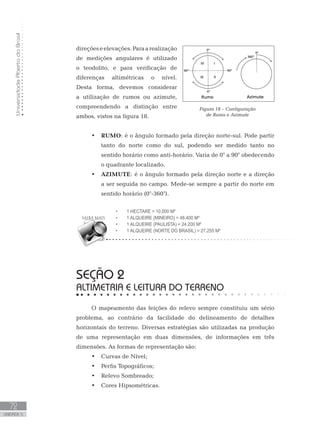

UniversidadeAbertadoBrasil 72 unidade 5 UniversidadeAbertadoBrasil 72 unidade 5 direçõeseelevações.Paraarealização de medições angulares é utilizado o teodolito, e para verificação de diferenças altimétricas o nível. Desta forma, devemos considerar a utilização de rumos ou azimute, compreendendo a distinção entre ambos, vistos na figura 18. RUMO• : é o ângulo formado pela direção norte-sul. Pode partir tanto do norte como do sul, podendo ser medido tanto no sentido horário como anti-horário. Varia de 0° a 90° obedecendo o quadrante localizado. AZIMUTE• : é o ângulo formado pela direção norte e a direção a ser seguida no campo. Mede-se sempre a partir do norte em sentido horário (0°-360°). seção 2 ALTIMETRIA E LEITURA DO TERRENO O mapeamento das feições do relevo sempre constituiu um sério problema, ao contrário da facilidade do delineamento de detalhes horizontais do terreno. Diversas estratégias são utilizadas na produção de uma representação em duas dimensões, de informações em três dimensões. As formas de representação são: Curvas de Nível;• Perfis Topográficos;• Relevo Sombreado;• Cores Hipsométricas.• 1 Hectare = 10.000 m²• 1 Alqueire (mineiro) = 48.400 m²• 1 Alqueire (paulista) = 24.200 m²• 1 Alqueire (norte do Brasil) = 27.255 m²• Figura 18 – Configuração de Rumo e Azimute

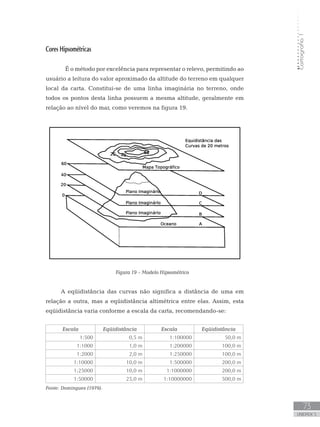

Cartografia1 73 unidade 5 Cartografia1 73 unidade 5 Cores Hipsométricas É o método por excelência para representar o relevo, permitindo ao usuário a leitura do valor aproximado da altitude do terreno em qualquer local da carta. Constitui-se de uma linha imaginária no terreno, onde todos os pontos desta linha possuem a mesma altitude, geralmente em relação ao nível do mar, como veremos na figura 19. Figura 19 – Modelo Hipsométrico A eqüidistância das curvas não significa a distância de uma em relação a outra, mas a eqüidistância altimétrica entre elas. Assim, esta eqüidistância varia conforme a escala da carta, recomendando-se: Escala Eqüidistância Escala Eqüidistância 1:500 0,5 m 1:100000 50,0 m 1:1000 1,0 m 1:200000 100,0 m 1:2000 2,0 m 1:250000 100,0 m 1:10000 10,0 m 1:500000 200,0 m 1:25000 10,0 m 1:1000000 200,0 m 1:50000 25,0 m 1:10000000 500,0 m Fonte: Domingues (1979).

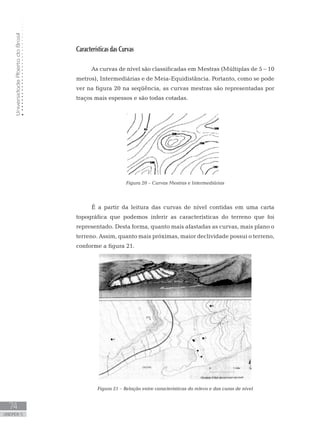

UniversidadeAbertadoBrasil 74 unidade 5 UniversidadeAbertadoBrasil 74 unidade 5 Características das Curvas As curvas de nível são classificadas em Mestras (Múltiplas de 5 – 10 metros), Intermediárias e de Meia-Equidistância. Portanto, como se pode ver na figura 20 na seqüência, as curvas mestras são representadas por traços mais espessos e são todas cotadas. Figura 20 – Curvas Mestras e Intermediárias É a partir da leitura das curvas de nível contidas em uma carta topográfica que podemos inferir as características do terreno que foi representado. Desta forma, quanto mais afastadas as curvas, mais plano o terreno. Assim, quanto mais próximas, maior declividade possui o terreno, conforme a figura 21. Figura 21 – Relação entre características do relevo e das curas de nível

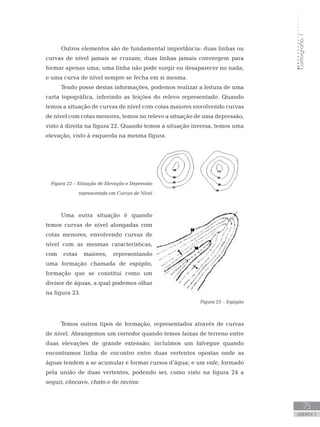

Cartografia1 75 unidade 5 Cartografia1 75 unidade 5 Outros elementos são de fundamental importância: duas linhas ou curvas de nível jamais se cruzam; duas linhas jamais convergem para formar apenas uma; uma linha não pode surgir ou desaparecer no nada; e uma curva de nível sempre se fecha em si mesma. Tendo posse destas informações, podemos realizar a leitura de uma carta topográfica, inferindo as feições do relevo representado. Quando temos a situação de curvas de nível com cotas maiores envolvendo curvas de nível com cotas menores, temos no relevo a situação de uma depressão, visto à direita na figura 22. Quando temos a situação inversa, temos uma elevação, visto à esquerda na mesma figura. Figura 22 – Situação de Elevação e Depressão representada em Curvas de Nível Uma outra situação é quando temos curvas de nível alongadas com cotas menores, envolvendo curvas de nível com as mesmas características, com cotas maiores, representando uma formação chamada de espigão, formação que se constitui como um divisor de águas, a qual podemos olhar na figura 23. Figura 23 – Espigão Temos outros tipos de formação, representados através de curvas de nível. Abrangemos um corredor quando temos faixas de terreno entre duas elevações de grande extensão; incluímos um talvegue quando encontramos linha de encontro entre duas vertentes opostas onde as águas tendem a se acumular e formar cursos d’água; e um vale, formado pela união de duas vertentes, podendo ser, como visto na figura 24 a seguir, côncavo, chato e de ravina:
UniversidadeAbertadoBrasil 76 unidade 5 UniversidadeAbertadoBrasil 76 unidade 5 Figura 24 – Tipos de Vale Figura 25 – Curvas de Nível Cores Hipsométricas É a variável utilizada para demonstrar diferenças de altitude no relevo. A utilização de cada cor faz referência a uma altitude específica, como visto a seguir:
Cartografia1 77 unidade 5 Cartografia1 77 unidade 5 BRANCO ACIMA DE 6.000 m AZUL DE 4.000 ATÉ 6.000 m MARROM DE 2.000 ATÉ 4.000 m VERMELHO DE 1.000 ATÉ 2.000 m LARANJA DE 500 ATÉ 1.000 m AMARELO DE 200 ATÉ 500 m VERDE NÍVEL DO MAR ATÉ 200 m Quadro 02 - Cores Hipsométricas A geografia sempre esteve incumbida da descrição e da criação de uma imagem de mundo. Assim, de um lado a Geografia tem a cartografia como ferramenta, e de outro os preceitos da própria Topografia, no levantamento das informações da superfície da Terra, em uma grande escala, e da representação destas mesmas feições. Deste modo, tanto Cartografia como Topografia colocam-se como conhecimentos justapostos, saberes de fundamental importância, no processo de ensino-aprendizagem do conhecimento geográfico. 1) Construa uma pequena maquete de curvas de nível. Sugerimos a figura 25 anteriormente visualizada. Transforme cada curva de nível localizada na representação abaixo em um plano de isopor e cole na seqüência das curvas de nível. Complementar a esta atividade, pinte cada curva de nível segundo a seqüência de cores propostas no quadro Cores Hipsométricas. Isso é uma excelente demonstração como o terreno é representado em uma carta com duas dimensões, e como esta representação poder ser transformada novamente em uma maquete com 3 dimensões. 2) A partir da Plataforma Moodle, faça o download do software googleearth. Depois conectado à internet você poderá ver em 3 dimensões a superfície terrestre.
UniversidadeAbertadoBrasil 78 unidade 5 UniversidadeAbertadoBrasil 78 unidade 5 LEITURAS COMPLEMENTARES 1) DOMINGUES, F. A. Topografia e Astronomia de Posição para Engenheiros e Arquitetos – Ed. Mc Graw – Hill do Brasil – 1979. 2) SILVA, A. B. Sistemas de Informações Geo-referenciadas: conceitos e fundamentos. Campinas: Unicamp, 1999, 236 p.

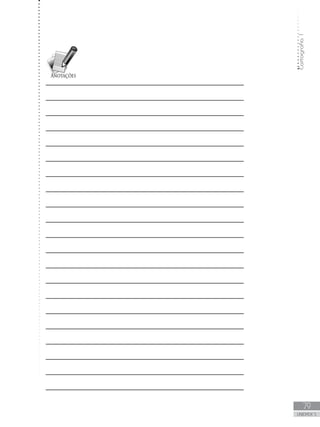

Cartografia1 79 unidade 5 Cartografia1 79 unidade 5
UniversidadeAbertadoBrasil 80 unidade 5 UniversidadeAbertadoBrasil 80 unidade 5

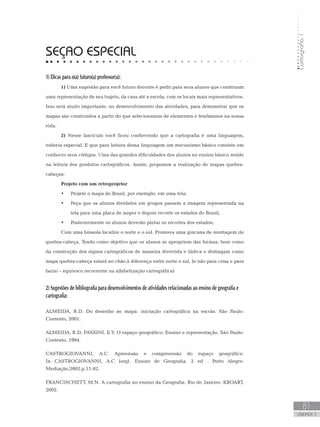

Cartografia1 81 unidade 5 Cartografia1 81 unidade 5 SEÇAO ESPECIAL 1) Dicas para o(a) futuro(a) professor(a): 1) Uma sugestão para você futuro docente é pedir para seus alunos que construam uma representação de seu trajeto, da casa até a escola, com os locais mais representativos. Isso será muito importante, no desenvolvimento das atividades, para demonstrar que os mapas são construídos a partir do que selecionamos de elementos e fenômenos na nossa vida. 2) Nesse fascículo você ficou conhecendo que a cartografia é uma linguagem, todavia especial. E que para leitura dessa linguagem um mecanismo básico consiste em conhecer seus códigos. Uma das grandes dificuldades dos alunos no ensino básico reside na leitura dos produtos cartográficos. Assim, propomos a realização de mapas quebra- cabeças: Projeto com um retroprojetor Projete o mapa do Brasil, por exemplo, em uma tela;• Peça que os alunos divididos em grupos passem a imagem representada na• tela para uma placa de isopor e depois recorte os estados do Brasil; Posteriormente os alunos deverão pintar os recortes dos estados;• Com uma bússola localize o norte e o sul. Promova uma gincana de montagem do quebra-cabeça. Tendo como objetivo que os alunos se apropriem das formas, bem como da construção dos signos cartográficos de maneira divertida e lúdica e distingam como mapa quebra-cabeça estará no chão à diferença entre norte e sul, (e não para cima e para baixo – equívoco recorrente na alfabetização cartográfica) 2) Sugestões de bibliografia para desenvolvimentos de atividades relacionadas ao ensino de geografia e cartografia: ALMEIDA, R.D. Do desenho ao mapa: iniciação cartográfica na escola. São Paulo: Contexto, 2001. ALMEIDA, R.D; PASSINI, E.Y. O espaço geográfico: Ensino e representação. São Paulo: Contexto, 1994. CASTROGIOVANNI, A.C. Apreensão e compreensão do espaço geográfico. In CASTROGIOVANNI, A.C (org). Ensino de Geografia. 2 ed . Porto Alegre: Mediação,2002.p.11-82. FRANCISCHETT, M.N. A cartografia no ensino da Geografia. Rio de Janeiro: KROART, 2002.
UniversidadeAbertadoBrasil 82 unidade 5 HEIDRICH, Á.L et al. A itinerância e o acampamento, condição e situação para o ensino de geografia no MST. In: REGO, N; SUERTEGARAY, D.M; HEIDRICH, Á.L (org). Geografia e Educação Geração de Ambiências. Porto Alegre: Editora da Universidade Federal do Rio Grande do Sul, 2000. p.11-30. MARTINELLI, M. Um Atlas geográfico escolar para o ensino-aprendizagem da realidade natural e social. In: Portal da Cartografia. Londrina, v.1, n.1, maio/ago., p. 21 - 34, 2008. Disponível in; http://www.uel.br/revistas/uel/index.php/portalcartografia. Visitado em 01/09/2008. SAMPAIO, A.C.F; MENEZES, P.M.L de; MELO, A.A. O Ensino de cartografia no curso de licenciatura em Geografia uma discussão para a formação do professor. In: CAMINHOS DE GEOGRAFIA - revista on line, disponível: http://www.ig.ufu.br/revista/caminhos.html ISSN 1678-6343. visitado em 25/08/2008. Caminhos de Geografia 3 (16) 14 - 22, out / 2005
Cartografia1 83 unidade 5 Cartografia1 83 PALAVRAS FINAIS PALAVRAS FINAIS Você observou na caminhada desse fascículo que a Cartografia, como um conhecimento específico da Geografia, é uma ferramenta de fundamental importância na leitura da realidade, a partir das mais variadas formas de representação dos fenômenos. Acima de tudo, conhecimento que é estratégico por excelência. Você pode observar que este conhecimento sempre está relacionado ao Estado, ou a grupos dirigentes. Mas é a partir da escola, que esta ferramenta potencialmente se coloca como preponderante, tanto no cotidiano das pessoas, como na própria atividade docente, intermediando o conhecimento entre realidade e aluno, e maximizando o processo de ensino e aprendizagem. Com este material inserimos você no universo deste conhecimento, desde o primórdio da Cartografia e a produção de mapas, até as formas de representação da superfície da Terra e sua resultante cartográfica. Como vimos uma forma de conhecimento relacionada à manutenção da vida dos grupos sociais, conhecimento não menos importante hoje. Vimos que, desde que existe homem, existe conhecimento geográfico, e de certa forma algum tipo de representação deste conhecimento.

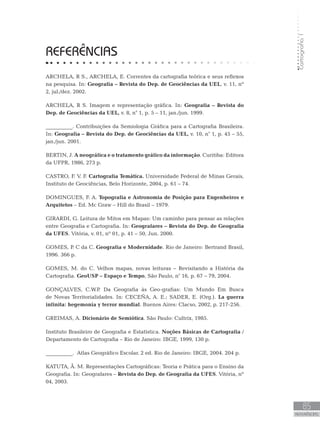

Cartografia1 85 REFERÊNCIAS REFERÊNCIAS ARCHELA, R S., ARCHELA, E. Correntes da cartografia teórica e seus reflexos na pesquisa. In: Geografia – Revista do Dep. de Geociências da UEL, v. 11, nº 2, jul./dez. 2002. ARCHELA, R S. Imagem e representação gráfica. In: Geografia – Revista do Dep. de Geociências da UEL, v. 8, n° 1, p. 5 – 11, jan./jun. 1999. __________. Contribuições da Semiologia Gráfica para a Cartografia Brasileira. In: Geografia – Revista do Dep. de Geociências da UEL, v. 10, n° 1, p. 45 – 55, jan./jun. 2001. BERTIN, J. A neográfica e o tratamento gráfico da informação. Curitiba: Editora da UFPR, 1986, 273 p. CASTRO, F. V. F. Cartografia Temática. Universidade Federal de Minas Gerais, Instituto de Geociências, Belo Horizonte, 2004, p. 61 – 74. DOMINGUES, F. A. Topografia e Astronomia de Posição para Engenheiros e Arquitetos – Ed. Mc Graw – Hill do Brasil – 1979. GIRARDI, G. Leitura de Mitos em Mapas: Um caminho para pensar as relações entre Geografia e Cartografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, v. 01, nº 01, p. 41 – 50, Jun. 2000. GOMES, P. C da C. Geografia e Modernidade. Rio de Janeiro: Bertrand Brasil, 1996. 366 p. GOMES, M. do C. Velhos mapas, novas leituras – Revisitando a História da Cartografia. GeoUSP – Espaço e Tempo, São Paulo, n° 16, p. 67 – 79, 2004. GONÇALVES, C.W.P. Da Geografia às Geo-grafias: Um Mundo Em Busca de Novas Territorialidades. In: CECEÑA, A. E.; SADER, E. (Org.). La guerra infinita: hegemonía y terror mundial. Buenos Aires: Clacso, 2002, p. 217-256. GREIMAS, A. Dicionário de Semiótica. São Paulo: Cultrix, 1985. Instituto Brasileiro de Geografia e Estatística. Noções Básicas de Cartografia / Departamento de Cartografia – Rio de Janeiro: IBGE, 1999, 130 p. __________. Atlas Geográfico Escolar. 2 ed. Rio de Janeiro: IBGE, 2004. 204 p. KATUTA, Â. M. Representações Cartográficas: Teoria e Prática para o Ensino da Geografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, nº 04, 2003.

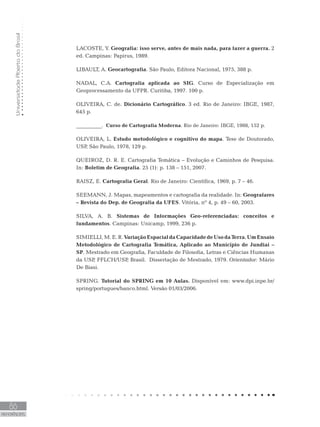

UniversidadeAbertadoBrasil 86 REFERÊNCIAS LACOSTE, Y. Geografia: isso serve, antes de mais nada, para fazer a guerra. 2 ed. Campinas: Papirus, 1989. LIBAULT, A. Geocartografia. São Paulo, Editora Nacional, 1975, 388 p. NADAL, C.A. Cartografia aplicada ao SIG. Curso de Especialização em Geoprocessamento da UFPR. Curitiba, 1997. 100 p. OLIVEIRA, C. de. Dicionário Cartográfico. 3 ed. Rio de Janeiro: IBGE, 1987, 645 p. __________. Curso de Cartografia Moderna. Rio de Janeiro: IBGE, 1988, 152 p. OLIVEIRA, L. Estudo metodológico e cognitivo do mapa. Tese de Doutorado, USP, São Paulo, 1978, 129 p. QUEIROZ, D. R. E. Cartografia Temática – Evolução e Caminhos de Pesquisa. In: Boletim de Geografia. 25 (1): p. 138 – 151, 2007. RAISZ, E. Cartografia Geral. Rio de Janeiro: Científica, 1969, p. 7 – 46. SEEMANN, J. Mapas, mapeamentos e cartografia da realidade. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, nº 4, p. 49 – 60, 2003. SILVA, A. B. Sistemas de Informações Geo-referenciadas: conceitos e fundamentos. Campinas: Unicamp, 1999, 236 p. SIMIELLI,M.E.R.VariaçãoEspacialdaCapacidadedeUsodaTerra.UmEnsaio Metodológico de Cartografia Temática, Aplicado ao Município de Jundiaí – SP. Mestrado em Geografia, Faculdade de Filosofia, Letras e Ciências Humanas da USP, FFLCH/USP, Brasil. Dissertação de Mestrado, 1979. Orientador: Mário De Biasi. SPRING. Tutorial do SPRING em 10 Aulas. Disponível em: www.dpi.inpe.br/ spring/portugues/banco.html. Versão 01/03/2006.

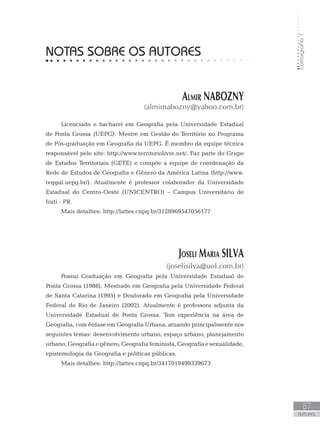

Cartografia1 87 AUTORes NOTAS SOBRE OS AUTORES Almir NABOZNY (almirnabozny@yahoo.com.br) Licenciado e bacharel em Geografia pela Universidade Estadual de Ponta Grossa (UEPG). Mestre em Gestão do Território no Programa de Pós-graduação em Geografia da UEPG. É membro da equipe técnica responsável pelo site: http://www.territoriolivre.net/. Faz parte do Grupo de Estudos Territoriais (GETE) e compõe a equipe de coordenação da Rede de Estudos de Geografia e Gênero da América Latina (http://www. reggal.uepg.br/). Atualmente é professor colaborador da Universidade Estadual do Centro-Oeste (UNICENTRO) – Campus Universitário de Irati - PR. Mais detalhes: http://lattes.cnpq.br/3128969547056177 Joseli Maria SILVA (joselisilva@uol.com.br) Possui Graduação em Geografia pela Universidade Estadual de Ponta Grossa (1988), Mestrado em Geografia pela Universidade Federal de Santa Catarina (1995) e Doutorado em Geografia pela Universidade Federal do Rio de Janeiro (2002). Atualmente é professora adjunta da Universidade Estadual de Ponta Grossa. Tem experiência na área de Geografia, com ênfase em Geografia Urbana, atuando principalmente nos seguintes temas: desenvolvimento urbano, espaço urbano, planejamento urbano, Geografia e gênero, Geografia feminista, Geografia e sexualidade, epistemologia da Geografia e políticas públicas. Mais detalhes: http://lattes.cnpq.br/3417019499339673

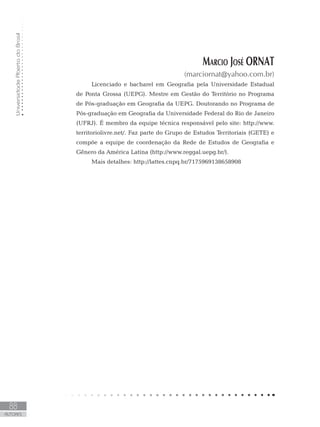

UniversidadeAbertadoBrasil 88 Autores Marcio José ORNAT (marciornat@yahoo.com.br) Licenciado e bacharel em Geografia pela Universidade Estadual de Ponta Grossa (UEPG). Mestre em Gestão do Território no Programa de Pós-graduação em Geografia da UEPG. Doutorando no Programa de Pós-graduação em Geografia da Universidade Federal do Rio de Janeiro (UFRJ). É membro da equipe técnica responsável pelo site: http://www. territoriolivre.net/. Faz parte do Grupo de Estudos Territoriais (GETE) e compõe a equipe de coordenação da Rede de Estudos de Geografia e Gênero da América Latina (http://www.reggal.uepg.br/). Mais detalhes: http://lattes.cnpq.br/7175969138658908

Mais conteúdo relacionado

PPTX
O Clima - 6º Ano (2016)
porNefer19

PPTX
REPRESENTAÇÕES CARTOGRÁFICAS, ESCALAS E PROJEÇÕES - NOÇÕES BÁSICAS
porRenata Rodrigues

PPT
O Brasil no mundo - 7º Ano (2017)
porNefer19

PPT
O Território Brasileiro
porAndré Luiz Marques

PPTX
Formação do território brasileiro!
porMarcelo Caetano

PPT
O estado nação, territorio e territorialidade - cap. 03 - pag. 25
porPaes Viana

PPTX
Regionalização do espaço brasileiro fundamental
porAbner de Paula

PPTX
Unidade 2 6º ano
porChristie Freitas

O Clima - 6º Ano (2016)
porNefer19

REPRESENTAÇÕES CARTOGRÁFICAS, ESCALAS E PROJEÇÕES - NOÇÕES BÁSICAS
porRenata Rodrigues

O Brasil no mundo - 7º Ano (2017)
porNefer19

O Território Brasileiro
porAndré Luiz Marques

Formação do território brasileiro!
porMarcelo Caetano

O estado nação, territorio e territorialidade - cap. 03 - pag. 25
porPaes Viana

Regionalização do espaço brasileiro fundamental
porAbner de Paula

Unidade 2 6º ano
porChristie Freitas


Mais procurados

PPT
Regionalização da américa
porGustavo Silva de Souza

PDF
Cap. 3 - Mapas (6º ano)
porAcácio Netto

PPTX
Diferentes formas de regionalizar o mundo
porLauro Corrêa

PPTX
Cartografia completa
porArtur Lara

PDF
Localização do território brasileiro
porGabrielly Peixoto

POT
Espaço geográfico
porCarminha

PPT
Geografia Do Brasil RegiõEs
porMateus Silva

PPT
Climas do-brasil
porStéfano Silveira

PPS
Geografia política e geopolítica
porProfessora Verônica Santos

PDF
Clima - Elementos e Fatores Climáticos
porVitor Vieira Vasconcelos

PPT
Agricultura mundial
porThamires Bragança

PPTX
Curvas de nível
porPIBID Geografia UNEAL CAMPUS I

PPTX
Conceitos geograficos
porJoão José Ferreira Tojal

PPT
Geografia da População
porEduardo Mendes

PPT
Os biomas brasileiros
porPortal do Vestibulando

PPTX
Introdução A Geografia
porLuciano Pessanha

PPT
Escalas
porAndré Luiz Marques

PPTX
Cartografia
porIlda Bicacro

PPTX
Os fluxos migratórios
porJane Mary Lima Castro

PPTX
Projeçoes cartograficas
porProf.Paulo/geografia

Regionalização da américa
porGustavo Silva de Souza

Cap. 3 - Mapas (6º ano)
porAcácio Netto

Diferentes formas de regionalizar o mundo
porLauro Corrêa

Cartografia completa
porArtur Lara

Localização do território brasileiro
porGabrielly Peixoto

Espaço geográfico
porCarminha

Geografia Do Brasil RegiõEs
porMateus Silva

Climas do-brasil
porStéfano Silveira

Geografia política e geopolítica
porProfessora Verônica Santos

Clima - Elementos e Fatores Climáticos
porVitor Vieira Vasconcelos

Agricultura mundial
porThamires Bragança

Curvas de nível
porPIBID Geografia UNEAL CAMPUS I

Conceitos geograficos
porJoão José Ferreira Tojal

Geografia da População
porEduardo Mendes

Os biomas brasileiros
porPortal do Vestibulando

Introdução A Geografia
porLuciano Pessanha

Escalas
porAndré Luiz Marques

Cartografia
porIlda Bicacro

Os fluxos migratórios
porJane Mary Lima Castro

Projeçoes cartograficas
porProf.Paulo/geografia


Semelhante a Cartografia i

PDF
Cartografia ii
porPatrícia Éderson Dias

PDF
Geografia economica i
porPatrícia Éderson Dias

PDF
Conhecimento geografico i
porPatrícia Éderson Dias

PDF
Tc5 (52)
porRonaldo Rodrigues Martins

PDF
M1a
porCartografia Escolar

PPTX
Seminário sobre o ENSINO DA CARTOGRAFIA GERAL E TEMÁTICA
porProfMeSERGIONUNES

DOCX
Guia de Aprendizagem 7 Anos.docx
porANDREIADEBORAPEREIRA

DOCX
GUIA GEOGRAFIA 2° ANO INTEGRAL 2025.docx
porcontatoananaiza

PDF
GUIA GEOGRAFIA 3° ANO INTEGRAL 2025 .pdf
porcontatoananaiza

PDF
Cartografia escolar critica
porThaisa Bueno

ZIP
Cartografia
porMarcos Vinicius Berti

DOCX
Jecineide pereira dos santos
porJeci Mendes

PDF
Educação cartográfica na formação de professores em pe
porpibidgeouffs

PDF
Panorama do ensino de cartografia em sc
porpibidgeouffs

PDF
Cartografia (2020)_apresentação de cartografia
porUNEMAT

PDF
Slide Conceitual 01.pdf
porProfessorThiagoLuiz

PDF
Cbc 6º ao 9º ano geografia
porgtallitag

PPT
Humanas Pcop Daniela
porDIRETORIA DE ENSINO - REGIÃO DE ITU

PPT
Humanas Pcop Daniela
porguest4f15c6

PPTX
Aula2 praticas de_cartografia_escolar
porPatrícia Silva Leal Coelho

Cartografia ii
porPatrícia Éderson Dias

Geografia economica i
porPatrícia Éderson Dias

Conhecimento geografico i
porPatrícia Éderson Dias

Tc5 (52)
porRonaldo Rodrigues Martins

M1a
porCartografia Escolar

Seminário sobre o ENSINO DA CARTOGRAFIA GERAL E TEMÁTICA
porProfMeSERGIONUNES

Guia de Aprendizagem 7 Anos.docx
porANDREIADEBORAPEREIRA

GUIA GEOGRAFIA 2° ANO INTEGRAL 2025.docx
porcontatoananaiza

GUIA GEOGRAFIA 3° ANO INTEGRAL 2025 .pdf
porcontatoananaiza

Cartografia escolar critica
porThaisa Bueno

Cartografia
porMarcos Vinicius Berti

Jecineide pereira dos santos
porJeci Mendes

Educação cartográfica na formação de professores em pe
porpibidgeouffs

Panorama do ensino de cartografia em sc
porpibidgeouffs

Cartografia (2020)_apresentação de cartografia
porUNEMAT

Slide Conceitual 01.pdf
porProfessorThiagoLuiz

Cbc 6º ao 9º ano geografia
porgtallitag

Humanas Pcop Daniela
porDIRETORIA DE ENSINO - REGIÃO DE ITU

Humanas Pcop Daniela
porguest4f15c6

Aula2 praticas de_cartografia_escolar
porPatrícia Silva Leal Coelho


Mais de Patrícia Éderson Dias

PPT
Processos Migratórios e a Crise dos Refugiados
porPatrícia Éderson Dias

PDF
Climatologia ii
porPatrícia Éderson Dias

PDF
Climatologia i
porPatrícia Éderson Dias

PDF
Psicologia e educação interlocuções e possibilidades
porPatrícia Éderson Dias

PDF
Política educacional
porPatrícia Éderson Dias

PDF
Metodologia da pesquisa em ciências da educação
porPatrícia Éderson Dias

PDF
Literatura infantil
porPatrícia Éderson Dias

PDF
Linguagem e alfabetização
porPatrícia Éderson Dias

PDF
Leitura e produção de texto
porPatrícia Éderson Dias

PDF
Historia da Educação Brasileira
porPatrícia Éderson Dias

PDF
Livro Fundamentos da Educação Infantil
porPatrícia Éderson Dias

PDF
Fosolofia na Educação
porPatrícia Éderson Dias

PDF
Livro de Didatica
porPatrícia Éderson Dias

PPTX
Divisão dos períodos da História
porPatrícia Éderson Dias

PPT
Tendencias e perspectivas do ensino de história
porPatrícia Éderson Dias

PPT
Introdução ao estudo da história
porPatrícia Éderson Dias

PPT
Ética moral e valores
porPatrícia Éderson Dias

PPT
Consumismo
porPatrícia Éderson Dias

PPT
Conceito de meio ambiente
porPatrícia Éderson Dias

PPT
A utilizacao dos documentos historicos em sala de aula
porPatrícia Éderson Dias

Processos Migratórios e a Crise dos Refugiados
porPatrícia Éderson Dias

Climatologia ii
porPatrícia Éderson Dias

Climatologia i
porPatrícia Éderson Dias

Psicologia e educação interlocuções e possibilidades
porPatrícia Éderson Dias

Política educacional
porPatrícia Éderson Dias

Metodologia da pesquisa em ciências da educação
porPatrícia Éderson Dias

Literatura infantil
porPatrícia Éderson Dias

Linguagem e alfabetização
porPatrícia Éderson Dias

Leitura e produção de texto
porPatrícia Éderson Dias

Historia da Educação Brasileira
porPatrícia Éderson Dias

Livro Fundamentos da Educação Infantil
porPatrícia Éderson Dias

Fosolofia na Educação
porPatrícia Éderson Dias

Livro de Didatica
porPatrícia Éderson Dias

Divisão dos períodos da História
porPatrícia Éderson Dias

Tendencias e perspectivas do ensino de história
porPatrícia Éderson Dias

Introdução ao estudo da história
porPatrícia Éderson Dias

Ética moral e valores
porPatrícia Éderson Dias

Consumismo
porPatrícia Éderson Dias

Conceito de meio ambiente
porPatrícia Éderson Dias

A utilizacao dos documentos historicos em sala de aula
porPatrícia Éderson Dias


Último

PDF
SLIDES DA 4ª AULA CLASSE JOVENS 1º TRIM 2026.pdf
porEdsonRodrigues617382

PDF
6º ao 9º ANO - HABILIDADES - BNCC - Computação .xlsx - 6° - 9° ANO.pdf
porjorgeauditore4

PDF
História do Porto - Revolta de 31 de janeiro - Artur Filipe dos Santos.pdf
porArtur Filipe dos Santos

PPT
_RomaAntigaImpério Republica Monarquia.ppt
poralcioneb473

PPTX
Método Científico & Origem da Vida_aula_
porBiologia na Prática

PPTX
UFCD 7844- Liderança e Excelência na Equipa (2).pptx
pormarialucas62

PDF
Mitologia dos orixas - Reginaldo Prandi.pdf
porEneidadePaula

PDF
Elo do Bem: o guia para cuidar de quem precisa 🌱 Guia de Orientação: Cuidar,...
porRaquel Alves

PPTX
PP Slides Lição 6, CPAD, O Filho como o Verbo de DEUS, 1Tr26.pptx
porAssembleia de Deus

PPTX
Evolução das Espécies_evidencias_teorias_especiação_
porBiologia na Prática

PPTX
Ecologia - Conceitos Básicos, cadeias e Teias.
porBiologia na Prática

PPTX
Líder em mim projeto pedagógico de programa socioemocional
porLaís Soares

PDF
Anatomia e fisiologia humana explicado simples
porqualquerr3908

PPTX
Slides Lição 5, CPAD, O Deus Filho, 1Tr26.pptx
porAssembleia de Deus

PDF
Novo_BNCC_Caderno_do_Futuro_4_PROFESSOR_LP.pdf
porPriscilaTavares53

PPTX
Correção da ficha de trabalho 3.pptx - Camões Lírico - Tanto do meu estado me...
porRitaSilva3497

PPTX
Água + Sais Minerais - Aula 01 / Bioquímica Básica
porBiologia na Prática

PPTX
Pneumotorax-e-Colangite-em-Medicina-Veterinaria.pptx
porSamuel Mesquita

PDF
Descubra a Profissão Desenvolvedor Salesforce - Caminhos e Conhecimentos - 01
porMauricio Alexandre Silva

PPT
Aula_3.ppt_Historia da Escrita para curso de JOrnalismo
porFabricio

SLIDES DA 4ª AULA CLASSE JOVENS 1º TRIM 2026.pdf
porEdsonRodrigues617382

6º ao 9º ANO - HABILIDADES - BNCC - Computação .xlsx - 6° - 9° ANO.pdf
porjorgeauditore4

História do Porto - Revolta de 31 de janeiro - Artur Filipe dos Santos.pdf
porArtur Filipe dos Santos

_RomaAntigaImpério Republica Monarquia.ppt
poralcioneb473

Método Científico & Origem da Vida_aula_
porBiologia na Prática

UFCD 7844- Liderança e Excelência na Equipa (2).pptx
pormarialucas62

Mitologia dos orixas - Reginaldo Prandi.pdf
porEneidadePaula

Elo do Bem: o guia para cuidar de quem precisa 🌱 Guia de Orientação: Cuidar,...
porRaquel Alves

PP Slides Lição 6, CPAD, O Filho como o Verbo de DEUS, 1Tr26.pptx
porAssembleia de Deus

Evolução das Espécies_evidencias_teorias_especiação_
porBiologia na Prática

Ecologia - Conceitos Básicos, cadeias e Teias.
porBiologia na Prática

Líder em mim projeto pedagógico de programa socioemocional
porLaís Soares

Anatomia e fisiologia humana explicado simples
porqualquerr3908

Slides Lição 5, CPAD, O Deus Filho, 1Tr26.pptx
porAssembleia de Deus

Novo_BNCC_Caderno_do_Futuro_4_PROFESSOR_LP.pdf
porPriscilaTavares53

Correção da ficha de trabalho 3.pptx - Camões Lírico - Tanto do meu estado me...
porRitaSilva3497

Água + Sais Minerais - Aula 01 / Bioquímica Básica
porBiologia na Prática

Pneumotorax-e-Colangite-em-Medicina-Veterinaria.pptx
porSamuel Mesquita

Descubra a Profissão Desenvolvedor Salesforce - Caminhos e Conhecimentos - 01
porMauricio Alexandre Silva

Aula_3.ppt_Historia da Escrita para curso de JOrnalismo
porFabricio


Cartografia i

  • 1.
    pONTA gROSSA -PARANÁ 2009 Almir Nabozny Joseli Maria Silva Marcio José Ornat EDUCAÇÃO A DISTÂNCIA Licenciatura em GeografiaGeografiaCARTOGRAFIA 1
  • 2.
    UNIVERSIDADE ESTADUAL DEPONTA GROSSA Núcleo de Tecnologia e Educação Aberta e a Distância - NUTEAD Av. Gal. Carlos Cavalcanti, 4748 - CEP 84030-900 - Ponta Grossa - PR Tel.: (42) 3220-3163 www.nutead.uepg.br 2009 Todos os direitos reservados ao Ministério da Educação Sistema Universidade Aberta do Brasil Ficha catalográfica elaborada pelo Setor de Processos Técnicos BICEN/UEPG. Pró-Reitoria de Assuntos Administrativos Ariangelo Hauer Dias - Pró-Reitor Pró-Reitoria de Graduação Graciete Tozetto Góes - Pró-Reitor Divisão de Educação a Distância e de Programas Especiais Maria Etelvina Madalozzo Ramos - Chefe Núcleo de Tecnologia e Educação Aberta e a Distância Leide Mara Schmidt - Coordenadora Geral Cleide Aparecida Faria Rodrigues - Coordenadora Pedagógica Sistema Universidade Aberta do Brasil Hermínia Regina Bugeste Marinho - Coordenadora Geral Cleide Aparecida Faria Rodrigues - Coordenadora Adjunta Edu Silvestre de Albuquerque - Coordenador de Curso Colaborador Financeiro Luiz Antonio Martins Wosiak Colaboradora de Planejamento Silviane Buss Tupich Colaboradores em EAD Dênia Falcão de Bittencourt Jucimara Roesler Colaboradores de Informática Carlos Alberto Volpi Carmen Silvia Simão Carneiro Adilson de Oliveira Pimenta Júnior Juscelino Izidoro de Oliveira Júnior Osvaldo Reis Júnior Kin Henrique Kurek Thiago Luiz Dimbarre Thiago Nobuaki Sugahara Colaboradores de Publicação Denise Galdino de Oliveira - Revisão Janete Aparecida Luft - Revisão Luan Dione Rein - Diagramação Anselmo Rodrigues de Andrade Júnior - Diagramação Paulo Henrique de Ramos - Ilustração Colaboradores Operacionais Edson Luis Marchinski Joanice Kuster de Azevedo João Márcio Duran Inglêz Maria Clareth Siqueira Mariná Holzmann Ribas CRÉDITOS João Carlos Gomes Reitor Carlos Luciano Sant’ana Vargas Vice-Reitor N117c Nabozny, Almir Cartografia I por Almir Nabozny e outros. Ponta Grossa : Ed. UEPG, 2009. 88p. il. Licenciatura em Geografia - Educação a Distância. 1. Cartografia - história. 2. Cartografia teórica. 3. Representação cartográfica - formas. Topografia. I. Nabozny, Almir. II. Ornat, Marcio José. III. Silva, Joseli Maria. V.T CDD : 526
  • 3.
    APRESENTAÇÃO INSTITUCIONAL Prezado estudante Inicialmentequeremos dar-lhe as boas-vindas à nossa instituição e ao curso que escolheu. Agora, você é um acadêmico da Universidade Estadual de Ponta Grossa (UEPG), uma renomada instituição de ensino superior que tem mais de cinqüenta anos de história no Estado do Paraná, e participa de um amplo sistema de formação superior criado pelo Ministério da Educação (MEC) em 2005, denominado Universidade Aberta do Brasil (UAB). O Sistema Universidade Aberta do Brasil (UAB) não propõe a criação de uma nova instituição de ensino superior, mas sim, a articulação das instituições públicas já existentes, possibilitando levar ensino superior público de qualidade aos municípios brasileiros que não possuem cursos de formação superior ou cujos cursos ofertados não são suficientes para atender a todos os cidadãos. Sensível à necessidade de democratizar, com qualidade, os cursos superiores em nosso país, a Universidade Estadual de Ponta Grossa participou do Edital de Seleção UAB nº 01/2006-SEED/MEC/2006/2007 e foi contemplada para desenvolver seis cursos de graduação e quatro cursos de pós-graduação na modalidade a distância. Isso se tornou possível graças à parceria estabelecida entre o MEC, a CAPES e as universidades brasileiras, bem como porque a UEPG, ao longo de sua trajetória, vem acumulando uma rica tradição de ensino, pesquisa e extensão e se destacando também na educação a distância. A UEPG é credenciada pelo MEC, conforme Portaria nº 652, de 16 de março de 2004, para ministrar cursos superiores (de graduação, seqüenciais, extensão e pós- graduação lato sensu) na modalidade a distância. Os nossos programas e cursos de EaD, apresentam elevado padrão de qualidade e têm contribuído, efetivamente, para a democratização do saber universitário, destacando- se o trabalho que desenvolvemos na formação inicial e continuada de professores. Este curso não será diferente dos demais, pois a qualidade é um compromisso da Instituição em todas as suas iniciativas. Os cursos que ofertamos, no Sistema UAB, utilizam metodologias, materiais e mídias próprios da educação a distância que, além de facilitarem o aprendizado, permitirão constante interação entre alunos, tutores, professores e coordenação. Este curso foi elaborado pensando na formação de um professor competente, no seu saber, no seu saber fazer e no seu fazer saber. Também foram contemplados aspectos éticos e políticos essenciais à formação dos profissionais da educação. Esperamos que você aproveite todos os recursos que oferecemos para facilitar o seu processo de aprendizagem e que tenha muito sucesso na trajetória que ora inicia. Mas, lembre-se: você não está sozinho nessa jornada, pois fará parte de uma ampla rede colaborativa e poderá interagir conosco sempre que desejar, acessando nossa Plataforma Virtual de Aprendizagem (MOODLE) ou utilizando as demais mídias disponíveis para nossos alunos e professores. Nossa equipe terá o maior prazer em atendê-lo, pois a sua aprendizagem é o nosso principal objetivo. EQUIPE DA UAB/UEPG
  • 5.
    SUMÁRIO PALAVRAS DOS PROFESSO■■RES 7 OBJETIVOS E ement■■ a 9 A História da Cartografia 11 seção■■ 1- GEOGRAFIA, CARTOGRAFIA E A HISTÓRIA DOS MAPAS 12 seção■■ 2- DAS ANTIGAS REPRESENTAÇÕES CARTOGRÁFICAS À CARTOGRAFIA GREGA 15 seção■■ 3- DA CARTOGRAFIA GREGA AOS MAPAS PORTULANOS 19 seção■■ 4- DO DECLÍNIO DAS CARTAS PORTULANAS À REFORMA DA CARTOGRAFIA 20 A Cartografia Teórica 27 seção■■ 1- A GÊNESE DA CARTOGRAFIA TEÓRICA 28 seção■■ 2- TEORIA DA INFORMAÇÃO E COMUNICAÇÃO CARTOGRÁFICA 29 seção■■ 3- TEORIA DA MODELIZAÇÃO 31 seção■■ 4- TEORIA DA SEMIOLOGIA GRÁFICA 33 seção■■ 5- TEORIA DA COGNIÇÃO 36 Formas de representação cartográfica 41 seção■■ 1- CARTOGRAFIA E REPRESENTAÇÃO GRÁFICA 42 seção■■ 2- O GLOBO 43 seção■■ 3- O MAPA 44 seção■■ 4- A CARTA 45 seção■■ 5- AS REPRESENTAÇÕES POR IMAGEM 46 Formas de representação do Planeta Terra 51 seção■■ 1- FORMA DA TERRA 52 seção■■ 2- SISTEMAS DE COORDENADAS 54 seção■■ 3- PROJEÇÕES CARTOGRÁFICAS 57 Noções de topografia 67 seção■■ 1- DEFINIÇÕES INICIAIS 68 seção■■ 2- ALTIMETRIA E LEITURA DO TERRENO 72 SEÇAO ESPECIA■■ L 81 PALAVRAS FINAI■■ S 83 REFERÊNCIAS■■ 85 NOTAS SOBRE OS AUTO■■ RES 87
  • 7.
    PALAVRAS DOS PROFESSORES Paraa sua futura atividade como professor de geografia, a disciplina de Cartografia tem fundamental importância, pois este conhecimento particular é uma ferramenta de grande valor na atividade de leitura da ação humana na superfície da Terra. O geógrafo francês Yves Lacoste (1989) trata a cartografia como um conhecimento estratégico por excelência. Segundo esse autor, na história da humanidade, os mapas e as informações estatísticas sempre estiveram reservados aos pequenos grupos, relacionados ao Estado ou a grupos de proprietários da força de trabalho. Fugindo desta relação determinista, consideramos que a organização desse material inclui esse pressuposto. É por meio dele que buscamos inserir você, futuro(a) professor(a), nas discussões envolvendo a cartografia, não apenas a nascida entre os séculos XVI e XVIII, mas em uma forma de conhecimento que sempre esteve relacionada à manutenção da vida dos grupos sociais, afirmando que, desde que o homem existe, existe o conhecimento geográfico, e algum tipo de representação deste conhecimento, como pinturas rupestres, mapas em placas de argila, mapas com fibras de árvores, etc. Assim, você começa sua caminhada por um caminho que se mistura com o próprio desenvolvimento da humanidade. Bem-vindo ao estudo da Cartografia!
  • 9.
    OBJETIVOS e ementa Oprincipal objetivo da disciplina de Cartografia I é fazer com que o estudante reconheça a importância da cartografia para o ensino e o estudo de Geografia. Dessa forma, apropriando-se desse material, o aluno adquire competência para utilizar os conhecimentos técnicos e teóricos da Cartografia nos estudos e no ensino da Ciência Geográfica. Objetivos Reconhecer a importância da Cartografia para o estudo e o ensino da Ciência■■ Geográfica Apreender os conhecimentos técnicos e teóricos da Cartografia■■ Aplicar os conhecimentos técnicos e teóricos da Cartografia aos estudos e ao■■ ensino da Ciência Geográfica; Ementa História da Cartografia. Teoria e método da Cartografia. Principais ramos da■■ Cartografia. Fundamentos de Astronomia. Elementos de Geodésia. Sistemas de Projeção. Planimetria e Altimetria. Noções de Topografia.
  • 11.
    A História da Cartografia OBJETIVOSDE APRENDIZAGEM Compreender a relação entre Geografia e Cartografia■■ Apreender todos os momentos do desenvolvimento da Cartografia■■ ROTEIRO DE ESTUDOS SEÇÃO 1 - Geografia, cartografia e a história dos mapas■■ SEÇÃO 2 - Das antigas representações cartográficas à cartografia grega■■ SEÇÃO 3 - Da cartografia grega aos mapas portulanos■■ SEÇÃO 4 - Do declínio das cartas portulanas à reforma da cartografia■■ UNIDADEI Almir Nabozny Joseli Maria Silva Marcio Jose Ornat
  • 12.
    UniversidadeAbertadoBrasil 12 unidade 1 UniversidadeAbertadoBrasil 12 unidade 1 PARAINÍCIO DE CONVERSA Nossa motivação na construção deste material é percorrer um caminho que demonstre a importância da cartografia para o ensino da Ciência Geográfica. Para isso, estruturamos o conteúdo da Unidade I de tal forma, que você, futuro(a) professor(a), apreenda o conteúdo como nossas sugestões de trabalho. Esta caminhada se inicia desde os primórdios da cartografia e da humanidade, passando pela Grécia, pela Idade Média, pelo Renascimento, chegando depois desta jornada, na atualidade da Cartografia. seção 1 GEOGRAFIA, CARTOGRAFIA E A HISTÓRIA DOS MAPAS A palavra cartografia tem origem na língua portuguesa. De acordo com Silva (1999, p.69), o termo foi cunhado pelo historiador português Visconde de Santarém, em carta de 08 de dezembro de 1839, escrita em Paris (França) e dirigida ao historiador brasileiro Adolfo de Varnhagen. Anterior a divulgação do termo, o vocábulo usual era “cosmografia”. Atualmente, segundo o Instituto Brasileiro de Geografia e Estatística, a cartografia é compreendida “como a representação geométrica plana, simplificada e convencional, do todo ou de parte da superfície terrestre, apresentada através de mapas, cartas ou plantas” (IBGE, 2004, p. 12). Acrescentaríamos a elaboração de croquis, cartogramas, bem como, outros projetos empreendidos a partir da observação direta ou indireta com auxílio de instrumentos e produtos de geotecnologias, como, por exemplo, imagens de satélites e fotografias aéreas (veja através da Plataforma Moodle os Link’s Imagens Cbers e Fotografias Aéreas). Os elementos que devem ser fixados (com) em seus futuros alunos é o fato de que a cartografia é um conjunto de técnicas, mas que tem um objetivo tão antigo quando a história do homem: o de representar a vida do homem na superfície da Terra e os elementos do planeta. Assim, este conhecimento se coloca como uma importante ferramenta que auxilia o professor e o aluno de geografia na prática escolar.
  • 13.
    Cartografia1 13 unidade 1 Cartografia1 13 unidade 1 Oconhecimento nomeado como Geografia teve por objetivo, desde a antigüidade, descrever e criar uma imagem do mundo. Este dever buscou, como descrito pelo professor Paulo Cesar da Costa Gomes, através da Revolução Científica, transformar-se em um discurso científico verdadeiro, como uma única versão interpretativa da realidade, fato ocorrido a partir dos séculos XVI e XVIII (GOMES, 1996). Todavia, o caráter da utilização de informações com localização específica e a elaboração de cartas referenciadas no cruzamento de tais informações não foi um acontecimento específico deste período. Como salienta Erwin Raisz (1969), a relação entre Cartografia e Conhecimento Geográfico não surgiu com a Revolução Científica, mas tem, provavelmente, existência anterior a 2.500 anos a.C. (Mapas Babilônicos). Todos os povos, como afirma Cêurio de Oliveira (1988), de uma forma ou de outra, legaram à humanidade diversos mapas. Veja as figuras abaixo (aprofunde seus conhecimentos através da Plataforma Moodle, no Link “Gráfico Temporal da Cartografia Antiga”). Figura 1 a: Plano da Cidade de Catal Hyük (6.200 a.C.)¹ 1 Fonte: http://www.henry-davis.com/MAPS/Ancient%20Web%20Pages/AncientL.html (Consulta em 6 de jan. de 2009). Seus (futuros) alunos podem ter acesso a diversas tecnologias associadas ao conhecimento geográfico, sem sair de sua casa ou da escola. E, o que é melhor, sem custos! Convide seus alunos para acessar, no laboratório de informática da escola, ou em casa, o site do instituto nacional de pesquisas espaciais (INPE) (veja o site através da plataforma moodle). As informações contidas neste site podem auxiliar imensamente na sua prática escolar.
  • 14.
    UniversidadeAbertadoBrasil 14 unidade 1 UniversidadeAbertadoBrasil 14 unidade 1 Figura1 b: Turin Papyrus, 1.300 a.C ² Em sua obra “Cartografia Geral”, Erwin Raisz afirma que a confecção de mapas precede a escrita, pois os homens primitivos, vivendo como caçadores e coletores, deveriam mover-se continuamente, e o conhecimento de direções e distâncias era uma questão de vida ou de morte (RAISZ, 1969). Assim, a busca pela representação gráfica das informações pode ser visível nos mais remotos grupos culturais, como os Astecas, Babilônios, Camônios, Chineses, Egípcios, Esquimós, Gregos, e os nativos das Ilhas Marshall. Temos em relação a cada grupo cultural uma forma de construção cartográfica. Sugerimos a você, quando for trabalhar com esse momento do material, junto aos seus alunos, saliente que esse desenvolvimento da cartografia não é fragmentado como o texto sugere, mas contínuo. O que buscamos fazer, foi demonstrar as distinções existentes em cada período de desenvolvimento da cartografia. Este agrupamento está colocado em três momentos: das demonstrações mais antigas de representação cartográfica à produção cartográfica grega; da cartografia grega aos mapas portulanos e do declínio das cartas portulanas à reforma da cartografia. 2 Fonte: http://www.henry-davis.com/MAPS/Ancient%20Web%20Pages/AncientL.html (Consulta em 6 de jan. de 2009).
  • 15.
    Cartografia1 15 unidade 1 Cartografia1 15 unidade 1 seção2 DAS ANTIGAS REPRESENTAÇÕES CARTOGRÁFICAS À CARTOGRAFIA GREGA Mesmo tendo pouca semelhança com os mapas ocidentais atuais, devemos considerar a produção de representações gráficas, realizadas por antigas culturas, como mapas. Esta afirmação parte de Ângela Katuta (2003), defendendo a idéia de que, quando as antigas culturas buscavam representar o lugar ou o não-lugar, facilitavam o entendimento de processos e eventos no mundo humano, como visto nas figuras 1 acima. As diferentes visões e narrativas de mundo produziram diferentes representações de mundo. Estas formas de expressão são visíveis desde o Paleolítico Superior, entre 40 e 12 mil anos a.C.. Prova dessas afirmações são as descobertas arqueológicas, em alguns penhascos no norte da Itália, deinúmerasfigurasrupestres,comfiguraçõestopográficas,representando uma rica organização social camponesa (ver figura 2). Figura 2 - Mapa Rupestre (Petroglifo) de Bedolina - (OLIVEIRA, 1988, p. 17) • Outras produções de muito valor foram as realizadas pelos nativos das Ilhas Marshall, pelos esquimós, babilônios, egípcios e chineses. • Os nativos das Ilhas Marshall confeccionaram mapas feitos de fibras de palma e conchas, demonstrando direções das ondas e localização de ilhas.
  • 16.

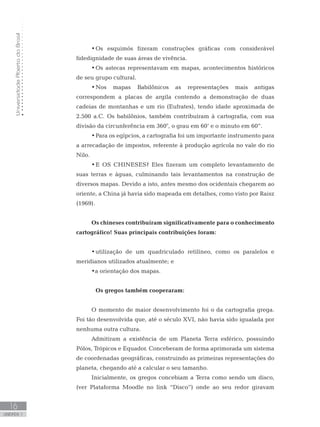

    UniversidadeAbertadoBrasil 16 unidade 1 UniversidadeAbertadoBrasil 16 unidade 1 • Osesquimós fizeram construções gráficas com considerável fidedignidade de suas áreas de vivência. • Os astecas representavam em mapas, acontecimentos históricos de seu grupo cultural. • Nos mapas Babilônicos as representações mais antigas correspondem a placas de argila contendo a demonstração de duas cadeias de montanhas e um rio (Eufrates), tendo idade aproximada de 2.500 a.C. Os babilônios, também contribuíram à cartografia, com sua divisão da circunferência em 360°, o grau em 60’ e o minuto em 60”. • Para os egípcios, a cartografia foi um importante instrumento para a arrecadação de impostos, referente à produção agrícola no vale do rio Nilo. • E OS CHINESES? Eles fizeram um completo levantamento de suas terras e águas, culminando tais levantamentos na construção de diversos mapas. Devido a isto, antes mesmo dos ocidentais chegarem ao oriente, a China já havia sido mapeada em detalhes, como visto por Raisz (1969). Os chineses contribuíram significativamente para o conhecimento cartográfico! Suas principais contribuições foram: • utilização de um quadriculado retilíneo, como os paralelos e meridianos utilizados atualmente; e •a orientação dos mapas. Os gregos também cooperaram: O momento de maior desenvolvimento foi o da cartografia grega. Foi tão desenvolvida que, até o século XVI, não havia sido igualada por nenhuma outra cultura. Admitiram a existência de um Planeta Terra esférico, possuindo Pólos, Trópicos e Equador. Conceberam de forma aprimorada um sistema de coordenadas geográficas, construindo as primeiras representações do planeta, chegando até a calcular o seu tamanho. Inicialmente, os gregos concebiam a Terra como sendo um disco, (ver Plataforma Moodle no link “Disco”) onde ao seu redor giravam
  • 17.
    Cartografia1 17 unidade 1 Cartografia1 17 unidade 1 aságuas oceânicas. Tais representações buscavam descrever as terras conhecidas até então, uma área que se estendia desde o atual Paquistão ao Oceano Atlântico. A FORMA PERFEITA No princípio do século IV a.C. introduziu-se a idéia de que o Planeta Terra não era um disco, mas sim uma esfera. Essas afirmações não estavam relacionadas à realização de observações da iluminação solar no planeta, mas surgiram a partir de considerações filosóficas, pois se a Terra era obra dos deuses, sendo estes perfeitos, o Planeta Terra deveria ser esférico, a mais perfeita de todas as formas (RAISZ, 1969). Todavia, a principal proposição assenta-se sobre o resultado da medição da circunferência máxima do Planeta Terra, feita por Eratóstenes. Segundo o conhecimento da época, havia um poço em Siena (atual Assuan – Egito), onde as luzes do Sol chegavam ao seu fundo apenas entre os dias de 20 a 22 de junho. Tal informação aponta que o local ficava próximo do Trópico de Câncer. Outro dado importante para a realização da medição foi a existência de registros da distância entre Siena e Alexandria (5.000 estádias – aproximadamente 925 km). Supondo que Alexandria estava exatamente ao norte de Siena, bastava apenas medir o ângulo do Sol ao meio-dia em Alexandria entre o mesmo período (ver figura 3). Figura 3 - Experimento de Eratóstenes.
  • 18.
    UniversidadeAbertadoBrasil 18 unidade 1 UniversidadeAbertadoBrasil 18 unidade 1 Eratóstenes,realizando tal tarefa, obteve a leitura do ângulo da sombra do Sol em Alexandria com o valor de 1/50 de uma circunferência (7° 12’). Tal raciocínio apontou que um meridiano deveria medir 50 x esta distância, de aproximadamente 46.250 km. O erro de Eratóstenes, com relação à medida aceita atualmente de 40.009 km, foi de 15%, ressaltando-se que esse erro se anula quando consideramos que Siena não está no Trópico de Câncer, mas ao norte, e Alexandria não está no mesmo meridiano, mas a oeste. Um século mais tarde, Possidônio (135-50 a.C) realizou a mesma medição, porém tendo como referência outras cidades. A circunferência máxima da Terra foi calculada em aproximadamente 29.000 km. Enquanto para Erastóstenes, 1° na direção leste-oeste equivalia a 128 km, para Possidônio esse mesmo intervalo era de 80 km. Esta última medida, quase 30% menor, foi difundida por Ptolomeu (87-50 a.C.). Desta forma, tínhamos próximo ao advento das grandes navegações e das grandes descobertas próximas do final do século XV, um planeta menor. O apogeu da cartografia, nesse período, está relacionado à obra de Ptolomeu. Sua famosa obra Geografia é formada de oito volumes, tratando desde a construção de globos à técnica de projeção de mapas. Descreveu mais de 8.000 lugares com coordenadas geográficas. O volume mais importante trata dos princípios da Cartografia, da Geografia, da Matemática, das projeções e dos métodos de observação astronômica. Decorrente da importância da obra de Ptolomeu e de sua adoção da medida possidônica do Planeta Terra, foi essa a que prevaleceu no fazer dos geógrafos até o século XV. Embora a Geografia como ciência sistematizada tenha seus preceitos no século XIX, utilizamos a palavra geógrafo em convergência com Gonçalves: “A palavra geógrafo aparece em 1537 para designar a atividade do ‘funcionário do Rei fazer mapa’, ou seja, aquele especialista em representar o espaço, em delimitar as fronteiras para o Estado Territorial nascente”. (GONÇALVES, 2002. p. 228).
  • 19.
    Cartografia1 19 unidade 1 Cartografia1 19 unidade 1 seção3 DA CARTOGRAFIA GREGA AOS MAPAS PORTULANOS A Idade Média marcou um momento de recuo de todo o progresso atingido até a produção grega. Mesmo os romanos sendo seguidores do conhecimento grego, foram indiferentes à Cartografia matemática, preocupando-se com mapas práticos para fins militares e administrativos. Desprezaram as projeções, retornando aos mapas em forma de disco. Dentro deste disco os geógrafos situaram toda a Terra, tendo como centro a Península Italiana. As demais regiões foram reduzidas a porções periféricas. Dessa forma, sobretudo entre os anos 300 e 500 d.C. no ocidente, quanto à concepção cartográfica, houve “uma regressão lamentável a todo o progresso anterior, em que os gregos haviam pontificado” (OLIVEIRA, 1988, p.19). O cartógrafo medieval não se dedicou a representar o planeta de forma matemática, mas concentrou-se em expressá-lo de forma simbólica e artística. O mapa-múndi romano, em forma de disco, perdeu sua exatidão geográfica, passando a fazer parte do discurso teológico da época (ver através da Plataforma Moodle o Link Orbis Terrarum). Vocêfuturoprofessor(a)podefazerumaanalogiaao“mapaconstruído pelos alunos do trajeto de casa à escola”. Isso mostra que desconsideramos intencionalmente outros elementos que não nos são importantes no ato da construção da representação. Enquanto o ocidente tratava os mapas como mero recurso decorativo detextos teológicos,omundomuçulmanorecolheuedesenvolveuatradição da antigüidade clássica. O islamismo e a necessidade de visitar Meca pelo menos uma vez na vida, foi o motor propulsor do desenvolvimento das habilidades cartográficas e geográficas. Calcularam o comprimento de um grau, aproximando-se das medidas gregas, construíram esferas celestes e estudaram as projeções. Os mapas eram utilizados no ensino de Geografia de suas escolas, entretanto a representação da Terra continuava a ser o disco. No início do século XIV foi retomada a obra de Ptolomeu, orientando à confecção das Cartas Portulanas (veja o link na Plataforma Moodle), direcionadas aos navegadores. Tais cartas eram utilizadas para navegação e confeccionadas com medições feitas a bússolas. As regiões representadas
  • 20.
    UniversidadeAbertadoBrasil 20 unidade 1 UniversidadeAbertadoBrasil 20 unidade 1 eramo Mar Mediterrâneo, o Mar Negro e o Oceano Atlântico até a Irlanda. Suas toponímias (nome dos lugares) reduziam-se aos nomes dos portos. Seu auge foi através do Atlas Catalão, no final do século XIV, apresentando a Ásia Oriental, a Índia e o Oceano Índico. Os séculos XV e XVI foram a época da decadência dos Mapas Portulanos, pois com as grandes navegações foi necessário desenvolver um novo modelo de representação da superfície terrestre. seção 4 DO DECLÍNIO DAS CARTAS PORTULANAS À REFORMA DA CARTOGRAFIA A partir do declínio dos Mapas Portulanos, temos um reavivamento cartográfico propiciado pela nova tradução da Geografia de Ptolomeu para o latim em 1405, e a invenção da imprensa por Gutemberg em 1436, o que propiciou a ampliação e a disseminação de documentos cartográficos. Porém, o principal impulso à renovação da cartografia partiu do empreendimento da Escola de Sagres, conforme aponta Cêurio de Oliveira (1988), pois esta escola formava, além do piloto, o cosmógrafo, denominado de cartógrafo. Este profissional ficava responsável pela segurança da navegação. A cartografia, a partir de então, foi orientada para a navegação, sendo estimulada pelo mercantilismo. Diversas escolas foram formadas, objetivando o desenvolvimento da cartografia. Estas se relacionavam às escolas italiana, espanhola, holandesa, francesa e inglesa. Com as grandes navegações nasce a demanda de instituir uma reforma da cartografia, devido à circunstância de que o mundo que era de fato conhecido até 1492 não existia mais. Tais ações estavam ancoradas na busca de uma cartografia mais precisa, que representasse a superfície A toponímia refere-se à lingüística, relacionada aos nomes dos lugares. O estudo da toponímia propicia o conhecimento da mentalidade do denominador, não apenas como elemento isolado, mas também como projeção espacial de seu grupo social, pois, segundo Greimas (1985), os topônimos são designações dos espaços por meio de nomes próprios, que permitem uma ancoragem histórica que constrói um simulacro de um referente externo, para produzir o efeito de sentido ‘realidade’.
  • 21.
    Cartografia1 21 unidade 1 Cartografia1 21 unidade 1 doPlaneta Terra com a maior aproximação possível, utilizando-se, por exemplo, do método de triangulação e da projeção de Mercator. A reforma da cartografia iniciou-se com as determinações de longitude efetuadas pela escola francesa de cartografia, no final do século XVII, mediante observações simultâneas, em vários lugares do mundo, dos satélites de Júpiter. Tal trabalho resultou em um novo mapa-múndi em 1682. Ao lado da França, a escola inglesa produziu diversos mapas, haja vista sua posição no comércio internacional. Para a consolidação de cada Estado foi necessário, durante o séc. XVIII, que fossem feitos levantamentos precisos para atender demandas político-militares. A partir de 1750, os países empreenderam levantamentos detalhados, na maioria das vezes, a cargo do exército. O principal passo para tais levantamentos era, inicialmente, a determinação da posição geográfica de um gride de pontos com coordenadas conhecidas para, em seguida, realizar a determinação da distância de uma linha que seria a base para a triangulação do terreno. O primeiro levantamento feito desta forma ocorreu na França. De 1784 a 1787, os observatórios de Londres (Inglaterra) e Paris (França) foram ligados por triangulação, aumentando a precisão dos levantamentos tanto em um, quanto em outro país. No início do século XX já se tinha quase toda a superfície do planeta mapeada, porém a partir de metodologias e referenciais distintos. Uma solução para tal problema seria homogeneizar a produção cartográfica mundial.(RAISZ, 1969) Desta forma, como você pode ver na figura 4 a seguir, o plano de um mapeamento mundial foi proposto por Albrecht Penck , no Congresso Internacional de Londres, ocorrido em 1909. Esta proposta estabeleceu padrões para confecção de folhas na escala 1: 1.000.000. O objetivo da padronização do CIM (Carta Internacional ao Milionésimo) foi fornecer uma carta de uso geral, permitindo a confecção de outras séries cartográficas. Suas principais características são: Cada folha cobre uma área de 4º de latitude e 6º de longitude;• A divisão dos fusos compreende-se de 6° em 6° a partir do anti-• meridiano de Greenwich, para Oeste, totalizando 60 fusos; Por exemplo, o Brasil é coberto por 46 cartas na escala• 1:1.000.000.
  • 22.

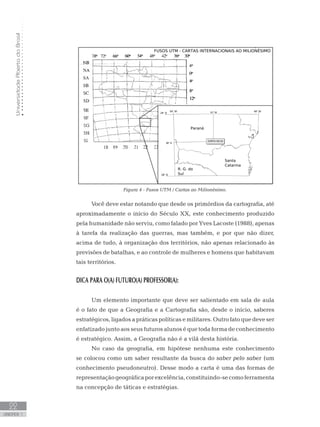

    UniversidadeAbertadoBrasil 22 unidade 1 UniversidadeAbertadoBrasil 22 unidade 1 Figura4 - Fusos UTM / Cartas ao Milionésimo. Você deve estar notando que desde os primórdios da cartografia, até aproximadamente o início do Século XX, este conhecimento produzido pela humanidade não serviu, como falado por Yves Lacoste (1988), apenas à tarefa da realização das guerras, mas também, e por que não dizer, acima de tudo, à organização dos territórios, não apenas relacionado às previsões de batalhas, e ao controle de mulheres e homens que habitavam tais territórios. DICA PARA O(A) FUTURO(A) PROFESSOR(A): Um elemento importante que deve ser salientado em sala de aula é o fato de que a Geografia e a Cartografia são, desde o início, saberes estratégicos, ligados a práticas políticas e militares. Outro fato que deve ser enfatizado junto aos seus futuros alunos é que toda forma de conhecimento é estratégico. Assim, a Geografia não é a vilã desta história. No caso da geografia, em hipótese nenhuma este conhecimento se colocou como um saber resultante da busca do saber pelo saber (um conhecimento pseudoneutro). Desse modo a carta é uma das formas de representaçãogeográficaporexcelência,constituindo-secomoferramenta na concepção de táticas e estratégias.
  • 23.
    Cartografia1 23 unidade 1 Cartografia1 23 unidade 1 Assim,como em diversos momentos da história do homem, o século XX foi o período de grandes transformações na relação do homem com a superfície da Terra, estando a Geografia incumbida, desde os primórdios, da descrição e criação de uma imagem do mundo, cabia a este ramo do conhecimento, a partir de sua ferramenta por excelência, a cartografia, buscar novas formas de representação, não se preocupando apenas com a construção dos documentos cartográficos, mas também com a sua utilização. Este coloca-se como o assunto da próxima Unidade. Leituras complementares: 1) GIRARDI, G. Leitura de Mitos em Mapas: Um caminho para pensar as relações entre Geografia e cartografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, V. 01, nº 01, Jun. 2000. p. 41-50. 2) KATUTA, Â.; SOUZA, J. G. de. Geografia e conhecimentos cartográficos. São Paulo: Editora UNESP, 2001. 146 p. 3) RAIZ, E. Cartografia Geral. Rio de Janeiro: Científica, 1969, p. 7 – 46. 4) Consulte a instigante obra de ficção “Eram os deuses astronautas?” e observe nos anexos do texto um rico material com antigas representações cartográficas. Por exemplo, os mapas registrados nos livros do almirante turco Pire Reis (século XVI). Referência: DÄNIKEN, E.V. Eram os deuses astronautas? 49 ed. São Paulo: Companhia Melhoramentos, 2000.180 p. (Tenha mais informações a partir da Plataforma Moodle, no Link “Erich von Däniken”. Caro futuro professor (a), nossa trajetória percorreu os caminhos da História da Cartografia. Você acompanhou que o desenvolvimento da Cartografia não foi linear, composto por avanços e retrocessos. Porém, analisando esta história a partir de um tempo longo, grandes avanços ocorreram desde a produção cartográfica realizada pelos Nativos da Ilhas Marshall, ao mapeamento sistemático proposto por Albrecht Penck em 1909. Percebemos que a Cartografia sempre foi de fato uma ferramenta, que além de ser utilizada para e pela guerra, tinha e tem por finalidade a organização dos territórios e de suas populações. Nunca se colocou como um saber neutro, mas um conhecimento utilizado na estruturação de táticas e estratégias.
  • 24.
    UniversidadeAbertadoBrasil 24 unidade 1 UniversidadeAbertadoBrasil 24 unidade 1 1)Faça uma experiência parecida com a de Erastóstenes. Instale, no prumo, uma haste de madeira no solo com a mesma altura em dois locais diferentes, um ao norte e outro ao sul de sua casa. Registre o tamanho da sombra (da haste) de preferência ao meio dia em um dos dois locais. No mesmo horário peça a um colega fazer o mesmo registro no outro ponto. Você não conseguira medir a partir desta experiência o tamanho do Planeta Terra, assim como fez Erastóstenes, mas poderá demonstrar a sua curvatura local. 2) A partir da Plataforma Moodle, acesse o site do IBGE e busque os Manuais de Geociências. Faça uma leitura das páginas 10 a 12 de “Noções Básicas de Cartografia”. 3) Responda em três linhas. Qual é a relação entre Cartografia e Geografia?
  • 25.
  • 26.
  • 27.
    Cartografia1 27 unidade 1 Cartografia1 27 unidade 2 ACartografia Teórica OBJETIVOS DE APRENDIZAGEM Identificar as principais correntes da Cartografia Teórica■■ ROTEIRO DE ESTUDOS SEÇÃO 1 - A gênese da cartografia teórica■■ SEÇÃO 2 - Teoria da informação e comunicação cartográfica■■ SEÇÃO 3 - Teoria da modelização■■ SEÇÃO 4 - Teoria da semiologia gráfica■■ SEÇÃO 5 - Teoria da cognição■■ UNIDADEII Almir Nabozny Joseli Maria Silva Marcio Jose Ornat
  • 28.
    UniversidadeAbertadoBrasil 28 unidade 2 PARA INÍCIODE CONVERSA Nestaunidadeconvidamosvocêfuturoprofessor(a)aumacaminhada pela chamada “Cartografia Teórica”. Nesse percurso passaremos por diferentes momentos de discussões teóricas em torno da Cartografia. São diferentes as preocupações dos autores, entre elas a identificação do documento cartográfico à uma mensagem, pressupondo, portanto, uma relação informativa entre um emissor e diferentes interlocutores, inclusive nós professores! seção 1 A GÊNESE DA CARTOGRAFIA TEÓRICA A cartografia buscava se afirmar como um ramo independente do conhecimento, estabelecendo como foco, a partir de 1930, a produção e a reflexão voltadas para a Cartografia Temática, disciplina a qual você cursará na seqüência do curso. Como visto por Rosely e Edison Archela (2002), a cartografia teórica começou a desenvolver-se, ainda, sob o domínio da geografia acadêmica, datada do século XIX, orientando seus objetivos a uma cartografia técnica. Os geógrafos, que se ocupavam da confecção de mapas, direcionavam sua atenção para as projeções cartográficas e as cores de mapas, as formas de representação do relevo e a elaboração de Atlas. Archela Archela (2002) em suas reflexões sobre as “Correntes da Cartografia Teórica e seus Reflexos na Pesquisa”, apontam que os geógrafos que tinham ligação com as pesquisas regionais (lembrar-se das disciplinas de Conhecimento Geográfico I e II), possuindo interesse em mapas, os reconheceram como campo de estudo, tendência esta que ocorreu na Alemanha com Penk, Koppen, e Hetter. Nos EUA, o cartógrafo Erwin Raisz (1969) enfatizou os aspectos científicos e artísticos dos mapas e, após o término da 2ª Guerra Mundial, o núcleo de discussão da cartografia passa da Alemanha para os EUA
  • 29.
    Cartografia1 29 unidade 2 e paraa Inglaterra. Após este momento, a cartografia desenvolve-se de forma acentuada. As associações cartográficas de todo o mundo reúnem-se em 1959, na Associação Cartográfica Internacional (ACI) (veja o link “International Cartographic Association” através da Plataforma Moodle), constituindo- se como um foro de trocas teórico-técnicas. A partir de 1966, a ACI definiu a cartografia como sendo: O conjunto de estudos e operações científicas, artísticas e técnicas que intervém a partir de resultados de observação direta ou da exploração de uma documentação existente, tendo em vista a elaboração e a preparação de plantas, mapas e outras formas de expressão, assim como sua utilização. (ARCHELA ARCHELA, 2002, p. 162) Toda esta movimentação constituiu a década de 70 como o marco na discussão dos modelos de comunicação cartográfica, buscando o estabelecimento de uma cartografia teórica. A partir disto, diversos modeloscartográficosforamdesenvolvidoscomo,aTeoriadaComunicação Cartográfica, a Teoria da Modelização, a Teoria da Semiologia e a Teoria da Cognição. Esses tópicos (em itálico) serão desenvolvidos na seqüência desta disciplina. seção 2 TEORIA DA INFORMAÇÃO E COMUNICAÇÃO CARTOGRÁFICA Quando comparamos um mapa com uma fotografia aérea ou mesmo com uma imagem de satélite e nos questionamos sobre qual dos documentos traria mais informações, a primeira impressão é que devido ao fato de ser um recorte da vida cotidiana, a imagem de satélite ou a fotografia aérea traria mais informações. Não é mesmo? Está impressão é equivocada, e isso deve ser muito lembrado por você em sala de aula, pois estes equívocos são muito corriqueiros. Isso se dá devido ao fato de uma fotografia aérea ou imagem de satélite nunca trazer mais informações que um mapa.
  • 30.
    UniversidadeAbertadoBrasil 30 unidade 2 O mapaé resultado de uma construção arbitrária e seletiva, podendo as informações serem ou não salientadas. Com o mapa, também podemos trabalhar com uma infinidade de escalas, servindo aos mais diversos propósitos e objetivos. Independente da forma em que a informação é adquirida, o construtor do mapa tem o objetivo de construir a distribuição espacial dos fenômenos. Portanto, o mapa é um veículo de informação. Perceba que as informações não estão desconectadas de sistemas de sinais ou meios/veículos aptos a transmitir tais sinais e comunicar- lhes. Portanto, podemos dizer que a teoria da informação inclui a teoria da comunicação. A teoria da informação surge na década de 40 como uma teoria estatística e matemática, originada na área da telegrafia e telefonia, consolidando-se como disciplina científica, com a função de apresentar fatos numa ordenação lógica, visando a síntese e desenvolvendo uma metodologia de valor operacional, aplicável a vários setores e às ciências humanas (ARCHELA ARCHELA, 2002). A teoria da comunicação nasceu para solucionar problemas técnicos de comunicação. E está reflexão auxiliou na criação de uma nova abordagem na cartografia, abriu espaço para um caminho de pesquisa em cartografia chamado de “Comunicação Cartográfica”. A mesma teoria contribui para a proposta realizada por Kolacny, o qual definiu a “cartografia como teoria, técnica e prática de duas áreas de interesse: a criação e o uso dos mapas” (KOLACNY apud QUEIROZ, 2007, p. 140). Para Kolacny é de fundamental importância que o documento cartográfico satisfaça as necessidades do usuário em relação à necessidade do mapa, ao interesse e à tarefa. O propósito do mapa deve estar refletido em sua estruturação geométrica (ortogonal e escalonada) e simbólica. Acompanhe na figura 5 o processo de comunicação cartográfica. Figura 5 - Modelo do Processo de Comunicação Cartográfica - (KOLACNY apud CASTRO, 2004)
  • 31.
    Cartografia1 31 unidade 2 Observe queo modelo de comunicação ou processo de comunicação proposto por Kolacny é composto por uma dinâmica de alimentação e retroalimentação, é estruturado em duas fases: a primeira fase, (de 1 a 4) caracteriza-se pela criação do mapa e a segunda fase (de 5 a 7) relaciona- se ao consumo do mapa. Portanto, o processo de construção do documento cartográfico não exclui a Realidade, formada pela percepção de mundo, tanto do cartógrafo como do usuário da carta/mapa. Ambas compõem o documento cartográfico. seção 3 TEORIA DA MODELIZAÇÃO A Teoria da Modelização foi introduzida no Brasil na década de 1970. Como visto por Rosely e Edison Archela (2002), esta introdução se fez a partir dos trabalhos realizados no Instituto Brasileiro de Geografia e Estatística (IBGE), na UNESP de Rio Claro e na UFRJ. O principal apoio do seu desenvolvimento é a informática. Esta corrente de reflexão da cartografia tem por referência a afirmação de que o mapa é um modelo do real, resultado de métodos científicos de investigação. Um dos primeiros teóricos a apresentar o mapa como um modelo do real foi Board, em seu trabalho denominado “Ciclo do Modelo Mapa”. Essa apreensão era subsidiada na necessidade da aceitação de que os mapas enquanto modelos, são conceituais e generalizações da realidade. Outro autor, citado por Queiroz (2007) como construtor da Teoria da Modelização foi Aslanikashvili. Ele concebeu a modelização cartográfica como um método científico de investigação, e fez uso do mapa para descrição, análise e cognição científica dos fenômenos naturais ou sociais (QUEIROZ, 2007). E partindo do método cientifico de investigação André Libault (1971) propôs um roteiro com base essencialmente cartográfica, estruturado em quatro itens: O compilatório, o correlativo, o semântico e o normativo Nessa estrutura, o trabalho cartográfico apresenta em um primeiro momento a compilação, ou seja, o momento em que ocorre o levantamento
  • 32.
    UniversidadeAbertadoBrasil 32 unidade 2 dos dadosa serem utilizados nesta representação gráfica, tanto dados primários (que o pesquisador levanta em campo) como secundários (informações coletadas em instituições de pesquisa, órgãos de Estado, etc.). Osegundomomentodotrabalhoestánonívelcorrelatório,naanálise dos dados segundo aspectos de homogeneidade e comparabilidade, constituindo uma ordenação espaço-temporal das informações, buscando estruturar condições que caracterizassem um fenômeno geográfico. Para Libault (1971) estas correlações devem ser estabelecidas entre manifestações de um mesmo fenômeno em diversos locais de ocorrência, segundo as variáveis características e a valoração destas atividades. O próximo passo é estabelecer um coeficiente de correlação. O terceiro momento é o semântico, localizando os elementos parciais dentro de um problema global, estabelecendo uma síntese do fenômeno. O último momento é o normativo, estruturado a partir da formulação de um modelo resultante da seleção e correlação das variáveis estudadas, envolvendo a tradução do resultado em um conjunto de normas aproveitáveis. No Brasil, Simielli (1979) aplicou a proposta da teoria da Modelização na cidade de Jundiaí, a partir da correlação das cartas de hipsometria, declividade, isotermas anuais, solos, geologia, formas de processos de erosão e uso do solo. O resultado atingido por Simielli foi a construção de uma carta de capacidade de uso da terra. Demonstrando a partir da localização das variáveis estudadas, quais eram os tipos de uso permitidos ou não permitidos. Hoje o reflexo mais moderno da teoria da modelização está na introdução e utilização do SIG, ampliando a capacidade de análise automatizada das informações espaciais. Os principais resultados desta orientação teórica encontram-se nos seguintes modelos: Estado Isolado de Von Thuner; Lugares Centrais de Christaller; Localização Industrial de Weber; Centro e Periferia de Freedman; Pólos de Crescimento de Perroux. (ARCHELA ARCHELA, 2002)
  • 33.
    Cartografia1 33 unidade 2 DICA PARAO(A) FUTURO(A) PROFESSOR(A): Acesse o ambiente “Território Livre”, através da Plataforma Moodle e conheça o SIG KOSMO-BR, faça download, leia o tutorial em português, etc. seção 4 TEORIA DA SEMIOLOGIA GRÁFICA A Semiologia Gráfica é uma das correntes da Cartografia Teórica que se desenvolveu no Brasil a partir da década de 1980. Esta corrente se desenvolveu em resposta às dificuldades encontradas principalmente quanto à representação gráfica. A Semiologia Gráfica “tem suas raízes no estruturalismo de Ferdinand de Saussure, que criou a Semiologia Geral como ciência que estuda os signos” (QUEIROZ, 2007, p. 140). Contudo, seu desenvolvimento teve início na década de 1960 na França, no ano de 1954, quando Jacques Bertin cria o Laboratoire de Cartographic da École Pratique des Hautes Études. Entre os anos de 1960 a 1967, período de experimentação e reflexão, Bertin sistematiza suas análises, definindo as variáveis visuais, estruturando as primeiras regras de construção da imagem gráfica, no livro Semiologie Graphique, em 1967. OsegundomomentodaSemiologiaGráficapodeserdelimitadoentre os anos de 1967 a 1985, momento este de divulgação e desenvolvimento dos tratamentos gráficos. Os quais para Bertin (1986) são o tratamento dos dados a partir de algumas metodologias como a Matriz Ordenável, o Fichário Imagem, a Coleção de Mapas e a Tabela Ordenada, constituindo- secomoalternativasàestruturaçãodasconstruçõesgráficas.Internamente O Sistema de Informação Geográfica (SIG) é um importante domínio para investigação e intervenção espacial. Embora suas raízes sejam antigas, refere-se, de forma simplificada, ao tratamento computacional de dados georreferenciados, entendendo estes como as informações que contêm um componente espacial, um atributo geométrico ou gráfico, descrevendo um local ou a distribuição espacial de fenômenos geográficos. (Veja na Plataforma Moodle o link “ Servidor de mapas do Núcleo Curucutu – SP”.
  • 34.
    UniversidadeAbertadoBrasil 34 unidade 2 a esteperíodo, Bertin reedita a obra Semiologie Graphique em 1973 e lança La Graphique et le traitement graphique de l’information em 1977 (ARCHELA, 2001). O período de 1967 a 1985 foi o mais produtivo, em que as pesquisas interdisciplinares, foram divulgadas em diversos países, entre eles o Brasil. Para Archela (2001) o desenvolvimento da Semiologia Gráfica no Brasil aconteceu em três momentos: 1°• momento entre os anos de 1980 a 1985, período da introdução deste enfoque em periódicos de circulação nacional; 2°• momento, de 1985 a 1989, constituído por um grande volume de produção científica, aproximadamente 50 % das publicações; 3°• momento, entre 1989 a 1995, período da apresentação de um grande número de dissertações de Mestrado baseadas na Semiologia Gráfica no ensino da Geografia. Os resultados totais da Semiologia Gráfica à Cartografia Brasileira foram que dos 100% dos trabalhos, 60% relacionavam-se ao ensino, 30% discutindo a própria Semiologia Gráfica, e os outros 10% referindo-se a outras aplicações desta orientação. Como linguagem cartográfica, a Semiologia Gráfica está fundamentada na Semiótica, que tem por objeto de investigação todas as formas de linguagem, em especial a dos signos, componentes lingüísticos, do sistema de informações cartográficas. Desta forma a Semiologia Gráfica pode ser compreendida como um conjunto de diretrizes que orientam a elaboração de mapas temáticos com o uso de símbolos caracterizadores das informações. (BERTIN, 1986; ARCHELA, 1999, 2001). A Teoria da Informação demonstra que, quando, a quantidade de informações fornecida em uma superfície não é muito grande, a imagem da informação é percebida num instante. Caso contrário, a visão é levada a explorar a imagem, fixar-se em um certo número de pontos, memorizá-los e realizar a integração. Este processo é estruturado nas três variáveis sensíveis de percepção visual: a Variação de Sinais e duas Dimensões no Espaço Plano, ou seja, a localização do fenômeno com suas coordenadas. Esta forma de apreensão das informações não é natural nem espontânea, requerendo aprendizagem. Portanto, temos a linguagem gráfica como um sistema de significado e significante. Os Significados são as relações entre as informações a serem apresentadas, que podem ser de diversidade, ordem e proporcionalidade, ou seja, as informações podem
  • 35.
    Cartografia1 35 unidade 2 ser diversas,podem estar em ordem ou podem ser proporcionais. Os significantes são as variáveis visuais que representam graficamente estas relações. Vejamos a figura 6 a seguir: Os significantes podem ser descritos da seguinte forma: Tamanho1. : Variação entre pequeno – médio – grande. Valor2. : Variação de tonalidade do branco ao preto. Granulação3. : Variação de repartição do preto no branco onde deve-se manter a mesma proporção de preto e de branco. Cor4. : Variação das cores do arco-íris, sem variação de tonalidade, tendo as cores a mesma intensidade. Usar Figura 6 - Significantes e Significados de Bertin ³ 3 Elaborado por Castro, 2004.
  • 36.
    UniversidadeAbertadoBrasil 36 unidade 2 vermelho, verdee azul é usar a variável cor. Quando a variável é azul-claro, azul-médio, azul-escuro, a variável é valor. Orientação5. : São as variáveis de posição entre vertical, oblíqua e horizontal. Forma6. : Agrupa todas a variáveis, geométricas ou não. Assim, você deve perceber que a cartografia é compreendida como uma forma de linguagem visual, estruturada a partir de leis de percepção das imagens. Dessa forma, ela deve ser muito utilizada no ensino geográfico, comunicando informações e possibilitando a apreensão da realidade, do resultado da relação do homem na superfície da Terra. seção 5 TEORIA DA cognição O mapa para a Teoria da Cognição Cartográfica é avaliado como uma fonte variável de informação, fonte esta que depende das características do usuário (GIRARDI, 2000). Esta teoria como método cartográfico envolve operações mentais como a comparação, a abstração, a análise, a generalização, a síntese e a modelização cartográfica. Sua Base é a Psicologia, tendo a Cartografia a preocupação com o processo de leitura do mapa, demonstrando grande influência da Semiologia Gráfica. Evidenciando o caráter cognitivo de produtor e usuário/leitor de mapas, orientados ao processo de comunicação cartográfica, Queiroz (2007) aponta os principais trabalhos a serem citados, desenvolvidos por Robinson e Petchenik (1976), Petchenik (1977; 1985), Olson (1979), Guelke (1979), Gilmartin (1981), Lloyd (1988; 2000) e Montello (2002). Para a autora, todos os trabalhos tinham por meta desenvolver reflexões relacionadas aos processos cognitivos pelos quais os usuários de mapas concebem e compreendem o espaço e suas representações. Consideram, não apenas os elementos próprios dos mapas, mas principalmente, os mecanismos que levam os usuários a entendê-los (QUEIROZ, 2007, p. 141). As principais contribuições da Teoria da Cognição são a construção de mapas mentais e a alfabetização cartográfica. Assim, o primeiro
  • 37.
    Cartografia1 37 unidade 2 trabalho desenvolvidono Brasil sob esta corrente foi o desenvolvido por Lívia de Oliveira (1978), baseado em Piaget. Como visto por Gisele Girardi (2000), a partir dos anos 60, momento em que a cartografia busca estabelecer-se como campo do conhecimento, têm-sedoisencaminhamentosàdiscussãocartográfica,aproduçãotécnica do mapa e a teoria. Nos anos 80 e 90 as várias teorias são reorganizadas em três linhas de pesquisa atuais (ver figura 7): a linguagem cartográfica, os sistemas de informação geográfica e a alfabetização geográfica. Figura 7 - Caminhos da Pesquisa em Cartografia Teórica – (GIRARDI, 2000). O desenvolvimento de toda a Cartografia Teórica aponta para a existência de uma grande divergência pautada por oposições de encaminhamentos. Um dos exemplos de divergência teórica pode ser colocadoentreaSemiologiaGráficaeaTeoriadaInformação/Comunicação Cartográfica. Para a segunda, o processo de comunicação é pautado na relação linear Emissor – Código – Receptor. Diferentemente desta concepção, para Bertin (1986) o processo de comunicação cartográfica é monossêmico,poisredatoreusuáriododocumentocartográficoparticipam do mesmo processo, colocando-se na mesma situação perceptiva, buscando ambos descobrir a informação contida implicitamente nos dados em relação à diversidade, à ordem e à proporcionalidade. Outra ponderação realizada por Bertin (1986) refere-se a idéia de que a construção dos mapas assenta-se sobre o fato de que estes não
  • 38.
    UniversidadeAbertadoBrasil 38 unidade 2 devem apenasresponder à pergunta: Onde fica? Necessitam responder a outras questões como Por quê? Quando? Por quem? Para que finalidade? Para quem? pois as pessoas que fazem mapas não devem desconsiderar o contexto em que a informação cartográfica é usada, pois a cartografia não é neutra. Contudo, todas as teorias apresentam elementos comuns, como realidade – criador de mapas – usuário de mapas – imagem da realidade, contribuindo tal fato para o desenvolvimento da cartografia, ganhando o mapa status efetivo de meio de transmissão de informação e ferramenta de compreensão da realidade. Assim, como no exercício proposto em relação à Teoria da Informação e Comunicação Cartográfica, realize outras atividades de construção de Representações junto aos seus futuros alunos. Isso contribui imensamente na fixação e compreensão dos conteúdos tratados, pois é a partir desta prática que você futuro professor(a), junto com seus alunos, torna-se construtor do conhecimento. A Cartografia Teórica não está desconectada do desenvolvimento da cartografia na sua acepção mais ampla. Ela abre-se como uma nova frente de reflexão, buscando representar os mais variados fenômenos, tanto sociais como naturais. Sua discussão não se coloca apenas na produção dos documentos cartográficos, mas também relaciona-se a sua utilização. Várias correntes colocam-se na posição de reflexão, vendo o mapa de diferentes e até de formas divergentes. Assim, o mapa é visto: Na Teoria da Informação / Comunicação Cartográfica como um veículo de informação;• Na Teoria da Modelização o mapa é visto como um modelo de real;• Na Teoria da Semiologia Gráfica o mapa é visto como um conjunto de signos;• Na Teoria da Cognição o mapa tido como uma fonte variável de informações, dependendo• das características do usuário. Mesmo existindo divergências entre as diversas correntes, alguns elementos comuns são preservados na reflexão, como realidade – criador de mapas – usuário de mapas – imagem da realidade.
  • 39.
    Cartografia1 39 unidade 2 1) Construauma representação de alguma espacialidade de seu cotidiano (croqui). Estabeleça alguns símbolos padrões, crie legendas. Posteriormente, apresente a representação gráfica a um colega. Se esse conseguir ler a representação construída, o objetivo foi atingido. Caso contrário, ela deve ser repensada. Isso pode ser de grande auxílio para você no entendimento (construção) dos signos cartográficos, o que facilitaria sua leitura de documentos prontos. Uma vez que essa é uma linguagem- comunicação. 2) Através da Plataforma Moodle, acesse os sites do “INPE” e “Scielo”. Faça uma busca de artigos ou textos tendo como chave de pesquisa a expressão “cartografia”. Depois elabore um resumo, relativo ao um artigo de sua escolha. DICA: Uma atividade possível de realizar com seus futuros alunos é a realização de “croquis mentais”. Dividem-se os alunos em grupos, cada qual com uma prancheta e um lápis, os mesmos deverão sair ao pátio da escola, por exemplo, e fazerem algumas representações desse espaço escolar. Pôr legendas nas figuras representadas sem, entretanto, escrever o que está sendo representado. Depois os grupos deverão trocar os desenhos e escrever nas legendas dos colegas o que cada símbolo representa, de modo que os alunos percebam que a cartografia é uma linguagem, a qual para o seu aprendizado perpassa pelo entendimento da construção de seus signos. Tal como quem aprende as letras, para saber ler um texto. Leituras Complementares 1) GOMES, M. do C. A. Velhos mapas, novas leituras: revisitando a história da cartografia. In: GEOUSP – Espaço e Tempo, São Paulo, n° 16, p. 67 – 79, 2004. 2) SEEMANN, J. Mapas, mapeamento e a cartografia da realidade. In: Geografares, Vitória, n° 4, p. 49 – 60, junho de 2003.
  • 40.
  • 41.
    Cartografia1 41 unidade 3 OBJETIVOS DEAPRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEIII Formas de representação cartográfica Apropriar-se das formas de representação cartográfica.■■ SEÇÃO 1 - Cartografia e representação gráfica■■ SEÇÃO 2 - O Globo■■ SEÇÃO 3 - O Mapa■■ SEÇÃO 4 - A Carta■■ SEÇÃO 5 - As Representações Por Imagem■■ Almir Nabozny Joseli Maria Silva Marcio Jose Ornat
  • 42.
    UniversidadeAbertadoBrasil 42 unidade 3 PARA INÍCIODE CONVERSA Muitas vezes no nosso cotidiano, e até mesmo em sala de aula, utilizamos a palavra “mapa” de forma indiscriminada para se referir a todos os documentos cartográficos. Na unidade III discutiremos, junto com você, futuro professor (a), as formas de representação e sua nomenclatura específica. As formas de representação por traço e por imagem. Os elementos que diferenciam um do outro demonstram que, no afinco de representar a realidade, o cartógrafo busca, a partir dos objetivos traçados, dos resultados esperados na utilização do documento cartográfico e da infra-estrutura à disposição na construção da representação, realizar a construção de um documento cartográfico o mais adequado. Mas, tal distinção, se faz também na utilização dos documentos cartográficos no ensino geográfico. Sendo o documento cartográfico a ferramenta por excelência da Geografia, a sua utilização deve estar respaldada no conteúdo a ser trabalhado na sala de aula, referente à amplitude geográfica dos fenômenos. Assim, cada forma de representação não é excludente às demais, podendo ser utilizada de forma simultânea, cabendo ao professor a escolha da mais adequada representação ou do conjunto. seção 1 CARTOGRAFIA E REPRESENTAÇÃO GRÁFICA Em nosso dia a dia, costumeiramente chamamos um objeto onde fazemos nossas refeições de mesa, e o objeto onde sentamos de cadeira. Por mais que tenhamos isso como natural, isso não passa de uma convenção produzida por determinada cultura, convenção esta que é feita por grupos de pessoas que buscam nomear objetos. Isso também acontece nos conhecimentos técnicos e científicos. Em 1966 a Associação Cartográfica Internacional definiu convencionalmente a Cartografia como sendo o conjunto das operações
  • 43.
    Cartografia1 43 unidade 3 científicas-técnicas queintervêm na realidade, trabalhando com dados primários ou secundários. Seu objetivo principal é a construção de material gráfico, para representação da superfície da Terra. Contudo, esta representação da superfície terrestre pode ser feita de duas formas: por traço e por imagem. Nesta seção, trataremos com você destas duas formas gerais de representação: O Globo, o Mapa e a Planta, representações por traço;• O Mosaico, a Fotocarta, a Ortofotocarta, o Ortofotomapa, o• Fotoíndice e a Carta Imagem, representações por imagem. seção 2 O GLOBO O primeiro a representar o planeta Terra como um globo, segundo Cêurio de Oliveira (1988), foi o cosmógrafo e navegador alemão Matinho Behain, em 1491. Utilizou para sua representação gráfica o planisfério de Henrique Martello, atualizado pela viagem portuguesa à África. A partir desta construção, os globos terrestres passaram a ser construídos com freqüência, não apenas globos geográficos, mas celestes. Mercator, em 1541, construiu um globo para aplicação náutica. No entanto, o mais conhecido fabricante de globos foi o cosmógrafo oficial de Veneza, Vincenzo Corenalli, medindo a maioria de seus globos 1,5 m de diâmetro (veja na Plataforma Moodle o link “ Globo de Vincenzo Corenalli”). Podemos definir o globo como uma das melhores formas de representação da superfície da Terra, devido à similaridade do real com o reproduzido. Todavia, possui algumas desvantagens, relacionadas à escala4 pequena em que é concebido. Na maioria das vezes, é produzido sem apresentar detalhes topográficos, os quais são visíveis, por exemplo, em representações de maior escala, como as cartas topográficas. A utilização inadequada do globo resulta na seguinte frase: o norte fica para cima, não é professor (?)! 4 Maiores detalhes referentes à questão da Escala Cartográfica serão abordados na disci- plina de Cartografia II. Todavia, ao cursar essa próxima disciplina lembre-se de compa- rar a Escala Cartográfica com a discussão de Escala Geográfica, presente na disciplina de Conhecimento Geográfico II.
  • 44.
    UniversidadeAbertadoBrasil 44 unidade 3 Devemos lembrarque não existe acima ou abaixo no universo. Da mesma forma, isso não pode ser verdade em relação ao planeta. A melhor utilização do globo é orientando o norte desta representação em relação ao norte geográfico da escola. Isso desconstrói um conjunto de mal entendidos que trazemos para a escola. Essa é a melhor forma para que você, futuro professor(a), trabalhe o globo em sala de aula. seção 3 O MAPA A representação denominada Mapa, segundo o Manual Técnico em Geociências do IBGE (1999), relaciona-se a uma representação plana e em escala pequena, representando uma área delimitada por características físicas ou político-administrativas. NoDicionárioCartográfico,deCêuriodeOliveira,omapaéconcebido como “uma representação gráfica, geralmente em uma superfície plana e em determinada escala, das características naturais e artificiais, terrestres ou subterrâneas, ou ainda de outro planeta” (OLIVEIRA 1987, p. 322). Para o autor, as feições geográficas são localizadas o mais próximo das suas áreas de ocorrência, sendo fundamental a existência de uma relação entre as informações e uma malha de coordenadas. Segundo o tipo de usuário do mapa e o objetivo da sua construção, podemos classificar os mapas em: Mapas Gerais, Mapas Específicos e Mapas Temáticos. O mapa geral é aquele que atende a uma plêiade de possibilidades de utilização e de usuários. Um exemplo deste tipo de representação pode ser o mapa do Território Nacional na escala 1: 5.000.000. O qual contém além do limite político-administrativo, as principais informações sócio- naturais. Porém, se as informações são gerais, elas são insuficientes a diversas atividades como, por exemplo, a medição entre duas cidades. Essa leitura de distâncias pode ser realizada, todavia, com resultados sempre aproximados. Jáosmapasespecíficossãofeitosobjetivandoatenderaumaclientela
  • 45.
    Cartografia1 45 unidade 3 específica, comopor exemplo, um mapa náutico, um mapa magnético, etc. Como notado, estas formas de representação são destinadas à demonstração de fenômenos específicos, fixados aos assuntos e atividades aos quais estão ligadas na atividade de sala de aula, por exemplo. Em relação aos mapas temáticos, esta representação ocorre sobre um fundo geográfico básico, que busca representar fenômenos os mais variados possíveis, como fenômenos geológicos, populacionais, econômicos, etc. Assim, devemos utilizar em sala de aula mapas adequados aos nossos objetivos de ensino, não como um objeto ornamental de sala de aula. seção 4 A CARTA A Carta é uma representação plana, com escala média a grande, cujos limites são constituídos por coordenadas, relacionadas a séries cartográficas. Segundo Cêurio de Oliveira (1987), a carta busca representar os aspectos naturais e artificiais do planeta Terra, que permitem a quantificação precisa de distâncias, direções e localizações. A principal distinção do mapa em relação à carta é que esta é produzida em folhas, de forma sistemática, que obedecem a um plano nacional ou internacional. Um exemplo típico seriam as cartas ao milionésimo, do mapeamento sistemático internacional que produziu cartas na escala 1: 1.000.000, já tratada em tópicos acima. As cartas, assim como os mapas, podem ser agrupadas ou classificadas, agora não pelo objetivo a ser alcançado, mas em relação à escala em que foi produzida. Podemos, desta forma, agrupar as cartas em três categorias: cartas em grande, pequena e média escala. Uma carta em escala grande, detalhada ao extremo e com grande precisão métrica, pode ser denominada de Carta Cadastral. É um tipo de representação consagrada ao cadastro urbano, mas também orientada à implantação de obras de engenharia. Oliveira (1988) aponta que se incluem entre as cartas em grande escala as cartas com escala 1: 500, 1: 1.000, 1: 2.000 e 1: 5.000.
  • 46.
    UniversidadeAbertadoBrasil 46 unidade 3 Outro elementoque deve ser levado em consideração é o fato de que, quando temos uma carta em escala grande, significa que o nível de detalhamento é maior em relação a outra carta com escala menor. Onde consequentemente o nível de detalhamento é menor. Isso deve ser muito bem trabalhado junto aos seus futuros alunos, para que quando você for trabalhar com Escala, não se produzam inconvenientesfuturos,notocanteaestarelaçãoentredistânciagráfica(nodocumento cartográfico) e a real (medida encontrada em campo). Depois desta atenção, podemos considerar as cartas em escala média os documentos que possuem as cartas com escala de 1: 25.000, 1: 50.000, 1: 100.000 e 1: 250.000. Estas também podem ser denominadas de cartas topográficas. O documento que tem esta denominação carrega consigo tanto informações de caráter natural como social, permitindo determinações tanto altimétricas como planimétricas. Da mesma forma que a variação das cartas topográficas é considerável, sua utilização também o é. Ascartasquepossuemescalade1:500.000oumenorespodemserdenominadas de cartas em escala pequena ou cartas geográficas. De acordo com o Dicionário da Associação Cartográfica Internacional, visto por Oliveira (1988), denomina-se carta geográfica a carta elaborada em uma escala muito pequena que permite uma apresentação geral dos dados de uma região, regiões ou continente. A representação de localidades ou do relevo é sempre aproximada, buscando sempre dar uma noção das diferenças de nível contidas neste recorte espacial. seção 5 AS REPRESENTAÇÕES POR IMAGEM Referente às formas de representação por Imagem, a relação entre o produto e as suas características podem ser diferenciadas em representações por Mosaico, Fotocarta, Ortofotocarta, Ortofotomapa, Fotoíndice e a Carta Imagem. A representação por Mosaico entende-se como um conjunto de fotos aéreas de determinada área, montada de forma a dar a impressão de que Sempre quando falamos que uma carta ou um mapa está em escala grande, primeiramente temos de levar em consideração de que este grande ou pequena é sempre em relação a outra carta com escala distinta.
  • 47.
    Cartografia1 47 unidade 3 todo oconjunto é uma única foto. Podem ser classificadas como: “Mosaico controlado”, quando as fotografias são montadas a• partir de correção, utilizando-se de coordenadas geográficas; “Mosaico não-controlado”, quando é preparado apenas a partir• do ajuste das fotografias; “Mosaico semi-controlado”, quando usa um controle de terreno• com fotos não corrigidas, ou fotos corrigidas, mas sem pontos de controle. A forma de representação por Fotocarta é um mosaico resultante de um tratamento cartográfico planimétrico. Já a Ortofotocarta é a transformação de uma fotografia, com projeção central do terreno, para um documento com projeção ortogonal, já contendo elementos de um mapa. O Ortofotomapa é um conjunto de várias ortofocartas de uma determinada região. O Fotoíndice é uma montagem por sobreposição de fotografias formando um índice cartográfico. Por fim a Carta Imagem é uma imagem georreferenciada, contendo as características de um mapa-carta. Como você pode notar nessa unidade, a Cartografia, a partir de seu conjunto de operações científicas e técnicas, intervém na realidade buscando construir uma representação da realidade. Podemos escolher a forma de representação adequada, dependendo dos objetivos traçados, dos resultados esperados na utilização do documento cartográfico e da infra-estrutura disponível. Portanto, cada tipo de representação refere-se a propósitos específicos. Isso deve ser levado em consideração na sua utilização em sala de aula. Assim, a utilização de cada tipo de representação Cartográfica na atividade docente liga-se aos objetivos esperados da utilização de cada artefato específico, referente a mensuração geográfica de cada fenômeno. Tais formas de representação não são excludentes, podendo ser utilizadas de forma simultânea, como por exemplo, na utilização do mapa do Brasil, com o mapa do Paraná, com uma carta específica do local em questão, em conjunto com Cartas Imagem e Fotocartas. O que cabe a você futuro (a) professor (a) de geografia é escolher a representação, ou o conjunto de representações mais adequadas, maximizando o processo de ensino -aprendizagem do conhecimento geográfico.
  • 48.
  • 49.
  • 50.
  • 51.
    Cartografia1 51 unidade 4 Formas de representaçãodo Planeta Terra Apreender as formas de representação do Planeta Terra.■■ Compreender as Projeções Cartográficas.■■ SEÇÃO 1 - Forma da Terra■■ SEÇÃO 2 - Sistema de coordenadas■■ SEÇÃO 3 - Projeções cartográficas■■ OBJETIVOS DE APRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEIV Almir Nabozny Joseli Maria Silva Marcio Jose Ornat
  • 52.
    UniversidadeAbertadoBrasil 52 unidade 4 UniversidadeAbertadoBrasil 52 unidade 4 PARAINÍCIO DE CONVERSA Nosso objetivo com a elaboração desta unidade é trazer a você uma leitura que demonstra a busca humana que data de mais de 2.000 anos, a procura pela melhor forma de representação da superfície do Planeta Terra. Um caminho que passa pela necessidade de estabelecimento da forma da Terra. Pelas projeções utilizadas na transformação de uma superfície curva, no caso o Planeta Terra, a uma superfície plana, no caso o documento cartográfico, envolvendo noções de Topografia, Altimetria e Planimetria. seção 1 FORMA DA TERRA A forma de nosso planeta é um tema que há muito tempo vem sendo objeto de pesquisa e reflexão, pois fazendo um apanhado na história, desde a Grécia, este é tema de discussão. Devido ao fato de a forma da Terra não ser estática, mas resultado dinâmico de processos internos e externos, ela não serve como referencial sistemático para estabelecimento de coordenadas relacionadas ao planeta Terra. No modelo real, inexistem definições matemáticas para sua representação. Assim, devemos buscar modelos que representem o Planeta Terra da forma mais aproximada possível. Considerando toda a história da Cartografia, o primeiro modelo a representar a Terra era o disco. Mas, a partir dos experimentos de Eratóstenes e Possidônio, o sólido adotado foi uma superfície matemática simples, a Esfera. Mas o modelo esférico é o mais distante da realidade, devido ao achatamento dos pólos. Uma segunda proposta foi o Geóide. Segundo o matemático alemão Carl Gauss (1777-1855), a forma do planeta é o Geóide, correspondendo à superfície do nível médio dos oceanos, supostamente homogêneo. Este
  • 53.
    Cartografia1 53 unidade 4 Cartografia1 53 unidade 4 seriaderivado da força de atração da gravidade e da força centrífuga de rotação da Terra. Devido ao fato de os diversos materiais que compõem o planeta não serem homogêneos, estes se comportariam de diversas formas frente à força gravitacional. As águas oceânicas buscariam um equilíbrio, procurando ajustar-se a estas forças de gravidade e rotação. Contudo, este modelo se mostrou muito complexo, nascendo à busca de um modelo mais simples para a representação da Terra. Buscando resolver o problema, lança-se mão de uma figura, a Elipse, que girando sobre seu eixo produziria um sólido, um Elipsóide de Revolução (ver figura 8 ). Figura 8 - Elipsóide Desta forma, o elipsóide é a superfície de referência utilizada nos cálculos que fornecem subsídios para a elaboração de representações cartográficas. O modelo Elipsoidal é o mais usual de todos os modelos. No Brasil, é utilizado o Elipsóide de Referência Internacional – 1967 (SAD-69). O qual apresenta a vantagem de ser uma figura conhecida da matemática, cujos elementos são perfeitamente dedutíveis. Cada país adotou um elipsóide de referência para trabalhos geodésicos e topográficos, aproximando-se do geóide da região considerada. As características do Elipsóide (tamanho, características), e sua posição relativa ao Geóide, definem um SISTEMA GEODÉSICO
  • 54.
    UniversidadeAbertadoBrasil 54 unidade 4 UniversidadeAbertadoBrasil 54 unidade 4 (DatumGeodésico). Como podemos ver na figura 9, três superfícies devem ser levadas em consideração na construção de representações da superfície da Terra: o Elipsóide, o Geóide e a Superfície Topográfica. No Brasil adota-se o SAD – 69 (Sistema Geodésico Sul Americano), com suas características: Elipsóide de referência – UGGI 67 (União Geodésica e Geofísica• Internacional (Semi-eixo maior 6.378.160 m; semi-eixo menor 6.356.774,72 m)); Origem das Coordenadas – Vértice Chuá (MG) Latitude –• 19°45’41,6527”S e Longitude – 48°06’04,0639”W. Altura Geoidal = 0 m. seção 2 SISTEMA DE COORDENADAS A construção de uma representação cartográfica exige o estabelecimento de um método onde cada ponto da superfície da Terra corresponderá a um ponto na representação cartográfica e vice-versa. O Sistema de Coordenadas é de fundamental importância para expressarmos a localização dos pontos sobre uma esfera, elipsóide ou plano. É com base no Sistema de Coordenadas que descrevemos geometricamente a superfície terrestre. Todavia, existem especificidades em relação ao emprego dos Sistemas de Coordenadas. Para o Elipsóide ou Esferóide empregamos um sistema de Figura 9 – Relação entre as três superfícies
  • 55.
    Cartografia1 55 unidade 4 Cartografia1 55 unidade 4 coordenadasCartesianoeCurvilíneo,compostoporparalelosemeridianos comopor exemplo um Globo. Para o Plano, no caso relacionado ao Mapa ou à Carta, empregamos um Sistema de Coordenadas Cartesiano, composto pelas variáveis x e y. Para podermos, de certa forma, amarrar os pontos a serem representados, necessitamos de uma terceira coordenada, denominada de altitude. Observação: Quando relacionada• ao Geóide de altitude ortométrica, Quando relacionada ao• Elipsóide de altitude geométrica, como pode ser visto na figura 10: Figura 10 – Altitude Geométrica e Ortométrica – MAPGEO 2004 – IBGE Independente do fato da utilização de um esferóide, de um elipsóide ou de uma superfície plana, qualquer coordenada é constituída pela junção ou cruzamento de duas informações: Latitude e Longitude. Quando temos a Esfera como referência, temos latitude e longitude geográfica, as quais você pode observar na figura 11. Figura 11 – Sistema de Coordenadas Geográficas
  • 56.
    UniversidadeAbertadoBrasil 56 unidade 4 UniversidadeAbertadoBrasil 56 unidade 4 Alatitude geográfica é entendida pelo arco contado sobre o meridiano do lugar e que vai do Equador até o lugar considerado; A longitude geográfica é compreendida pelo arco cortado sobre o Equador, que vai do Meridiano Greenwich até o Meridiano do referido lugar. Mas quando temos, ao invés de um Esferóide, um Elipsóide, os elementos são alterados. Vejamos a figura 12. Figura 12 – Sistema de Coordenadas Geodésico Quando temos o Elipsóide como referência, temos latitude e longitude geodésica: A latitude geodésica é o ângulo formado pela normal (fio de prumo), ao elipsóide de um determinado ponto e o plano do Equador; A longitude geodésica é o ângulo formado pelo plano meridiano do lugar e o plano meridiano tomado como origem, no caso Greenwich, como visto na figura 12.
  • 57.
    Cartografia1 57 unidade 4 Cartografia1 57 unidade 4 Figura13 – Sistema de Coordenadas Planas Quando temos o Plano como referência, temos a latitude relacionada ao eixo das ordenadas (y), e a longitude relacionada ao eixo das abscissas (x), como você pode averiguar na figura 13. seção 3 PROJEÇÕES CARTOGRÁFICAS O principal problema da construção de documentos cartográficos que busquem a melhor aproximação das feições da superfície da Terra assenta-se sobre o fato de que é matematicamente impossível transformar uma superfície curva irregular, no caso a superfície do planeta, em uma superfície plana regular, no caso o documento cartográfico. Para que esta empreitada tenha êxito, devemos utilizar uma superfície de referência. Como visto anteriormente a superfície utilizada atualmente para tais transformações é o Elipsóide. Mesmo sendo possível tal transformação, não existe uma solução perfeita para o problema, não existindo nenhuma projeção livre de deformações, pois a única forma de obtenção de uma representação mais próxima do real, seria a construção de um Globo ou a construção de uma representação em bloco de 3 dimensões (veja na Plataforma Moodle o link “Modelo Digital de Terreno”). Assim, todas as formas de representação de superfícies curvas em superfícies planas envolvem extensões ou contrações que resultam em distensões ou rasgos. Portanto, seria ideal produzir uma representação que reunisse todas as características da Terra, possuindo as propriedades de:
  • 58.
    UniversidadeAbertadoBrasil 58 unidade 4 UniversidadeAbertadoBrasil 58 unidade 4 Conformidadede formas• Equivalência de áreas• Equidistância de pontos• Uma vez que, a proposta acima citada não tem possibilidade de existência, o processo de representação de uma superfície curva em uma superfície plana é compreendido pelas seguintes etapas: 1° - Adotar um modelo matemático da Terra: Esfera ou Elipsóide de Revolução. 2° - Projetar os elementos da superfície da Terra sobre o modelo escolhido. 3° - Relacionar os pontos do modelo matemático da Terra ao plano de representação (carta). Dessa forma todos os mapas são representações aproximadas da superfície terrestre, porque a Terra, esférica, é desenhada em uma superfície plana. Não podemos transformar uma superfície irregular numa representação plana a não ser por meio de uma anamorfose de acordo com André Libault (1975). A elaboração de um mapa consiste em um método, segundo o qual se faz corresponder a cada ponto da Terra, em coordenadas geográficas ou geodésicas, um ponto no mapa, em coordenadas planas, estando sujeitos a limitações e distorções. De acordo com Nadal (1997) a física utiliza-se para tal transformação de um sistema óptico de lentes reproduzindo em detalhes uma área esférica sobre uma tela e, por esse motivo, em quase todos os idiomas foi adotada a palavra projeção, o que torna esta palavra pouco precisa, pois, na maioria das vezes, o que se tem é uma correspondência matemática e não física. As representações cartográficas podem ressaltar ou omitir determinadas informações, de acordo com o objetivo de quem as propõe. Para se obter essas correspondências, utilizam-se os sistemas de projeções cartográficas, que em linhas gerais são: “Uma correspondência matemática entre coordenadas plano- retangulares da carta e as coordenadas esféricas da Terra” (LIBAULT, 1975, p.105).
  • 59.
    Cartografia1 59 unidade 4 Cartografia1 59 unidade 4 Trabalhamossempre com aproximações, não existindo soluções perfeitas para tais transformações. Ainda que estejamos incorrendo numa simplificação, tomemos de empréstimo o exemplo proposto em “Noções Básicas de Cartografia” (IBGE, 1999) em que é sugerido tentar coincidir a casca de uma laranja com a superfície plana de uma mesa. Façamos isso e poderemos ter uma noção das distorções a que submeteríamos a casca. Ela expressa a impossibilidade de uma solução perfeita – livre de deformações. A superfície da Terra é uma superfície curva irregular, porém aproxima-se de um elipsóide. Pode-se transformar o elipsóide em uma esfera com a mesma superfície: constrói-se um globo terrestre. Entretanto, um mapa plano é de fácil manuseio e extremamente útil para uma série de finalidades em sala de aula. Nesse sentido o que se advoga é a escolha de representações que sejam mais favoráveis aos nossos propósitos, seja quando da construção de uma carta, ou quando da escolha de um documento cartográfico pronto para utilização em uma sala de aula, por exemplo. Existem diferentes projeções cartográficas, uma vez que há uma variedade de modos de projetar sobre um plano os objetos geográficos que caracterizam a superfície terrestre. Como a superfície da Terra é curva e irregular, é impossível fazer uma cópia plana desta superfície sem desfigurá-la ou alterá-la. Nesse processo, poucas grandezas podem ser mantidas. Por isso, deve-se escolher entre uma possível conservação dos ângulos, uma proporcionalidade das superfícies ou um outro método que reduza os efeitos da deformação, levando-se em conta o que pretende analisar no mapa. Conceitua-se então grau de deformação. Conseqüentemente, torna-se necessário classificá-las sob seus diversos aspectos, a fim de melhor estudá-las. Classificação das Projeções Cartográficas Analisam-se os sistemas de projeções cartográficas pelo método adotado, tipo de superfície, grau de deformação e quanto ao tipo de contato entre as superfícies de projeção e referenciais:
  • 60.
    UniversidadeAbertadoBrasil 60 unidade 4 UniversidadeAbertadoBrasil 60 unidade 4 1)Quanto Ao Método a) Geométrica b) Analítica 2) Quanto à Superfície de Contato a) Planas (Azimutais) b) Cônicas c) Cilíndricas d) Poli-superficiais 3) ) Quanto às Propriedades a) Eqüidistantes b) Conformes ou isogonais c) Equivalentes ou isométricas d) Afiláticas 4) Quanto ao tipo de tontato entre as Superfícies de Projeção e Referências a)Tangentes b)Secantes 1) Quanto ao Método a) Geométricas: como o próprio nome sugere, baseiam-se em princípios geométricos projetivos, existindo uma significação física para a projeção. Partindo de um centro o feixe de retas passa por pontos de uma superfície de referência, sendo obtida pela intersecção dessas retas na superfície de projeção. b) Analíticas: baseiam-se em leis matemáticas, para atender a um objetivo prévio. É o caso da maioria das projeções existentes. 2 ) Superfície de Projeção a) Planas (Azimutais): podem assumir três posições básicas em relação à superfície de referência: polar, transversal (equatorial) e oblíqua (horizontal). b) Cônicas: podem ser desenvolvidas em um plano sem que haja distorções. Sua posição pode ser: normal, transversa e oblíqua (horizontal). c) Cilíndricas: podem ser desenvolvidas em um plano. Suas posições em relação à superfície a ser projetada podem ser: equatorial, transversa e oblíqua (horizontal). d) Poli-superficiais: quando é utilizada mais de uma projeção (mesma projeção) o que aumenta a superfície de contato, diminuindo as deformações. Vejamos abaixo o quadro que demonstra toda a classificação sugerida a seguir:
  • 61.
    Cartografia1 61 unidade 4 Cartografia1 61 unidade 4 Figura 14 – Superfícies de Projeção (IBGE, 1999) 3) Propriedade a) Equidistantes: não apresentam distorções lineares para algumas linhas em especial. Os comprimentos são representados em escala uniforme. Conservam a proporção entre as distâncias, em determinadas direções, na superfície representada. b) Conformes ou isogonais: os ângulos apresentam-se sem deformação.
  • 62.
    UniversidadeAbertadoBrasil 62 unidade 4 UniversidadeAbertadoBrasil 62 unidade 4 Nãodeformam pequenas regiões mantendo fidelidade aos ângulos observados na superfície de referência da Terra, o que significa que as formas de pequenas feições são mantidas. Isto, porém, causa distorções nas áreas dos objetos representados no mapa. c) Equivalentes ou isométricas: não alteram áreas. Conservam a relação constante com a superfície da Terra (relações de superfície) , em qualquer porção do mapa representada. d) Afiláticas: não possuem nenhuma propriedade das demais projeções em específico. 4) Tipos de contato a) Tangentes: a superfície de projeção é tangente à referência. No plano é um ponto, no cone ou cilindro uma linha. b) Secantes: a superfície de projeção secciona a de referência. No plano é uma linha, no cone duas linhas desiguais, no cilindro duas linhas iguais. Vejamos a figura 15. Figura 15 – Tipos de Contato Secante
  • 63.
    Cartografia1 63 unidade 4 Cartografia1 63 unidade 4 1)De que formas podem ser classificadas as Projeções Cartográficas? Quais são as projeções mais utilizadas hodiernamente? 2) De quais formas a humanidade, através da sua história, representou a forma do planeta Terra? Leituras Complementares 1)Instituto Brasileiro de Geografia e Estatística. Noções Básicas de Cartografia / Departamento de Cartografia – Rio de Janeiro: IBGE, 1999, 130 p. (Plataforma Moodle). 2)OLIVEIRA, C. de. Dicionário Cartográfico. 3 Ed. Rio de Janeiro: IBGE, 1987, 645 p. Vejamos a seguir o quadro retirado do tutorial do Sistema para Processamento de Informações Georeferenciadas – SPRING (Software desenvolvido pelo Instituto Nacional de Pesquisas Espaciais – INPE) (Veja na Plataforma Moodle)
  • 64.
    UniversidadeAbertadoBrasil 64 unidade 4 UniversidadeAbertadoBrasil 64 unidade 4 ProjeçãoClassificação Aplicações Características Albers Cônica Equivalente Mapeamentos temáticos. Serve para mapear áreas com extensão predominante leste-oeste. Preserva áreas. Substitui com vantagens todas as outras cônicas equivalentes. Bipolar Cônica Conforme Indicada para base cartográfica confiável dos continentes americanos. Preserva ângulos. É uma adaptação da Cônica de Lambert. Cilíndrica Equidistante Cilíndrica Equidistante Mapas Mundi. Mapas em escalas pequenas. Trabalhos computacionais. Altera áreas. Altera ângulos. Gauss Cilíndrica Conforme Cartas topográficas antigas. Mapeamento básico em escala média e grande. Altera áreas (mas as distorções não ultrapassam 0,5%). Preserva ângulos. Similar à UTM com defasagem de 3 de longitude entre os meridianos centrais. Estereográfica Polar Plana Conforme Mapeamento das regiões polares. Mapeamento da Lua, Marte e Mercúrio. Preserva ângulos. Oferece distorções de escala. Lambert Cônica Conforme Cartas gerais e geográficas. Cartas militares. Cartas aeronáuticas do mundo. Preserva ângulos. Lambert Million Cônica Conforme Cartas ao milionésimo. Preserva ângulos. Mercator Cilíndrica Conforme Cartas náuticas. Cartas geológicas e magnéticas. Mapas Mundi. Preserva ângulos. Miller Cilíndrica Mapas Mundi. Mapas em escalas pequenas. Altera ângulos. Altera áreas. No_Projection Plana Armazenamento de dados que não se encontram vinculados a qualquer sistema de projeção convencional (desenhos, plantas, imagens brutas ou não georeferenciadas, etc.). Sistema local de coordenadas planas. Policônica Cônica Mapeamento temático em escalas pequenas. Altera áreas e ângulos. Substituída pela Cônica Conforme de Lambert nos mapas mais atuais. Latlong - Aramazenamento de dados matriciais com resolução espacial definida em graus decimais. Geometria idêntica a da projeção cilíndrica equidistante. Sinusoidal Pseudo-cilíndrica Equivalente Mapeamentos temáticos em escalas intermediárias e pequenas. Preserva áreas. UTM Cilíndrica Conforme Mapeamento básico em escalas médias e grandes. Cartas topográficas. Preserva ângulos. Altera áreas (mas as distorções não ultrapassam 0,5%).
  • 65.
  • 66.
  • 67.
    Cartografia1 67 unidade 4 Cartografia1 67 unidade 4 Noçõesde topografia Apropriar-se das noções de Topografia na leitura do terreno.■■ SEÇÃO 1 - Definições iniciais■■ SEÇÃO 2 - Altimetria e leitura do terreno■■ OBJETIVOS DE APRENDIZAGEM ROTEIRO DE ESTUDOS UNIDADEV Almir Nabozny Joseli Maria Silva Marcio Jose Ornat
  • 68.
    UniversidadeAbertadoBrasil 68 unidade 5 UniversidadeAbertadoBrasil 68 unidade 5 PARAINÍCIO DE CONVERSA A Topografia é a ciência que estuda uma área de terra limitada, com pequenas porções da superfície terrestre, sem levar em conta a curvatura da Terra, utilizada para demarcações de áreas, cadastramentos técnicos, etc.Trata-sedeumconhecimentoespecializado. Contudo,importantepara estudarmos as questões de relevo, por exemplo, em que, aqui, nos cabe entendermos alguns aspectos de suas representações com a utilização das noções de topografia para o ensino geográfico. seção 1 DEFINIÇÕES INICIAIS Segundo o Dicionário Cartográfico editado pelo IBGE, de autoria de Cêurio de Oliveira (1987), a palavra Topografia está relacionada a três acepções. Uma primeira diz respeito a uma configuração específica da• superfície de determinado planeta, não sendo apenas reservada à Terra. Tal configuração inclui o relevo, as posições de cursos d’água, estradas, aglomerações populacionais, etc. Como visto nas palavras do autor, Topografia se entende por O conjunto de características naturais e físicas da Terra. Um acidente simples, como uma montanha ouumvale,édenominadodeacidentetopográfico. A topografia é subdividida em hipsografia (os aspectos do relevo), em hidrografia (a água e os aspectos relativos à drenagem), em cultura (a obra do homem) e em vegetação. (OLIVEIRA, 1987, p. 538) Uma outra conotação referente à palavra relaciona-se aos• aspectos da oceanografia, referentes a extensões submarinas. Todavia, a concepção que nos cabe discutir é a que consideramos• de maior relevância tanto no ensino da geografia como na
  • 69.

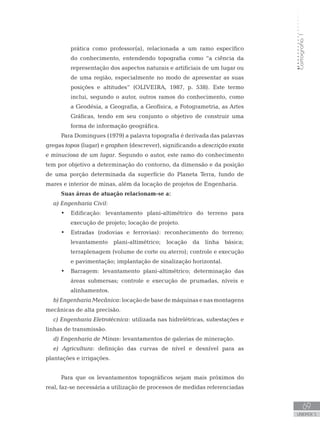

    Cartografia1 69 unidade 5 Cartografia1 69 unidade 5 práticacomo professor(a), relacionada a um ramo específico do conhecimento, entendendo topografia como “a ciência da representação dos aspectos naturais e artificiais de um lugar ou de uma região, especialmente no modo de apresentar as suas posições e altitudes” (OLIVEIRA, 1987, p. 538). Este termo inclui, segundo o autor, outros ramos do conhecimento, como a Geodésia, a Geografia, a Geofísica, a Fotogrametria, as Artes Gráficas, tendo em seu conjunto o objetivo de construir uma forma de informação geográfica. Para Domingues (1979) a palavra topografia é derivada das palavras gregas topos (lugar) e graphen (descrever), significando a descrição exata e minuciosa de um lugar. Segundo o autor, este ramo do conhecimento tem por objetivo a determinação do contorno, da dimensão e da posição de uma porção determinada da superfície do Planeta Terra, fundo de mares e interior de minas, além da locação de projetos de Engenharia. Suas áreas de atuação relacionam-se a: a) Engenharia Civil: Edificação: levantamento plani-altimétrico do terreno para• execução de projeto; locação de projeto. Estradas (rodovias e ferrovias): reconhecimento do terreno;• levantamento plani-altimétrico; locação da linha básica; terraplenagem (volume de corte ou aterro); controle e execução e pavimentação; implantação de sinalização horizontal. Barragem: levantamento plani-altimétrico; determinação das• áreas submersas; controle e execução de prumadas, níveis e alinhamentos. b)EngenhariaMecânica:locaçãodebasedemáquinasenasmontagens mecânicas de alta precisão. c) Engenharia Eletrotécnica: utilizada nas hidrelétricas, subestações e linhas de transmissão. d) Engenharia de Minas: levantamentos de galerias de mineração. e) Agricultura: definição das curvas de nível e desnível para as plantações e irrigações. Para que os levantamentos topográficos sejam mais próximos do real, faz-se necessária a utilização de processos de medidas referenciadas
  • 70.
    UniversidadeAbertadoBrasil 70 unidade 5 UniversidadeAbertadoBrasil 70 unidade 5 nageometria aplicada. Os elementos geométricos referentes a ângulos e distâncias são obtidos por instrumentos topográficos, como Teodolitos, Níveis Óticos, etc. Assim, podemos observar na figura 16. Figura 16 – Levantamento Planimétrico do Perímetro Urbano do Município de Ponta Grossa – Paraná OpenJUMP – Vivid Solutions Inc. Contudo, para uma representação fidedigna da superfície da Terra, faz-se necessário, além da utilização das medidas correspondentes a x e y, o levantamento da medida referente ao z, dizendo respeito às diferenças de altitude ou altura do terreno. As informações relacionadas a x e y referem-se à Planimetria, estruturada na obtenção de ângulos e distâncias horizontais servindo na projeção dos pontos encontrados no terreno à sua representação cartográfica no plano, como visto na figura 16. Já a Altimetria, a qual pode ser percebida na figura 17, refere-se aos métodos e instrumentos empregados no levantamento e representação do relevo da superfície do planeta.
  • 71.

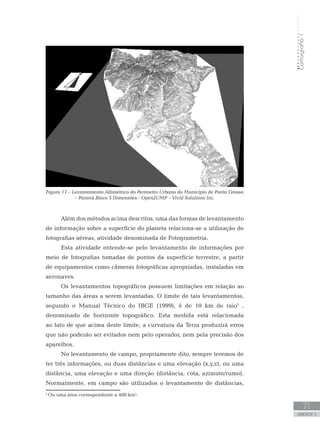

    Cartografia1 71 unidade 5 Cartografia1 71 unidade 5 Alémdos métodos acima descritos, uma das formas de levantamento de informação sobre a superfície do planeta relaciona-se a utilização de fotografias aéreas, atividade denominada de Fotogrametria. Esta atividade entende-se pelo levantamento de informações por meio de fotografias tomadas de pontos da superfície terrestre, a partir de equipamentos como câmeras fotográficas apropriadas, instaladas em aeronaves. Os levantamentos topográficos possuem limitações em relação ao tamanho das áreas a serem levantadas. O limite de tais levantamentos, segundo o Manual Técnico do IBGE (1999), é de 10 km de raio5 , denominado de horizonte topográfico. Esta medida está relacionada ao fato de que acima deste limite, a curvatura da Terra produzirá erros que não poderão ser evitados nem pelo operador, nem pela precisão dos aparelhos. No levantamento de campo, propriamente dito, sempre teremos de ter três informações, ou duas distâncias e uma elevação (x,y,z), ou uma distância, uma elevação e uma direção (distância, cota, azimute/rumo). Normalmente, em campo são utilizados o levantamento de distâncias, Figura 17 – Levantamento Altimétrico do Perímetro Urbano do Município de Ponta Grossa – Paraná Bloco 3 Dimensões - OpenJUMP – Vivid Solutions Inc. 5 Ou uma área correspondente a 400 km².
  • 72.
    UniversidadeAbertadoBrasil 72 unidade 5 UniversidadeAbertadoBrasil 72 unidade 5 direçõeseelevações.Paraarealização demedições angulares é utilizado o teodolito, e para verificação de diferenças altimétricas o nível. Desta forma, devemos considerar a utilização de rumos ou azimute, compreendendo a distinção entre ambos, vistos na figura 18. RUMO• : é o ângulo formado pela direção norte-sul. Pode partir tanto do norte como do sul, podendo ser medido tanto no sentido horário como anti-horário. Varia de 0° a 90° obedecendo o quadrante localizado. AZIMUTE• : é o ângulo formado pela direção norte e a direção a ser seguida no campo. Mede-se sempre a partir do norte em sentido horário (0°-360°). seção 2 ALTIMETRIA E LEITURA DO TERRENO O mapeamento das feições do relevo sempre constituiu um sério problema, ao contrário da facilidade do delineamento de detalhes horizontais do terreno. Diversas estratégias são utilizadas na produção de uma representação em duas dimensões, de informações em três dimensões. As formas de representação são: Curvas de Nível;• Perfis Topográficos;• Relevo Sombreado;• Cores Hipsométricas.• 1 Hectare = 10.000 m²• 1 Alqueire (mineiro) = 48.400 m²• 1 Alqueire (paulista) = 24.200 m²• 1 Alqueire (norte do Brasil) = 27.255 m²• Figura 18 – Configuração de Rumo e Azimute
  • 73.
    Cartografia1 73 unidade 5 Cartografia1 73 unidade 5 CoresHipsométricas É o método por excelência para representar o relevo, permitindo ao usuário a leitura do valor aproximado da altitude do terreno em qualquer local da carta. Constitui-se de uma linha imaginária no terreno, onde todos os pontos desta linha possuem a mesma altitude, geralmente em relação ao nível do mar, como veremos na figura 19. Figura 19 – Modelo Hipsométrico A eqüidistância das curvas não significa a distância de uma em relação a outra, mas a eqüidistância altimétrica entre elas. Assim, esta eqüidistância varia conforme a escala da carta, recomendando-se: Escala Eqüidistância Escala Eqüidistância 1:500 0,5 m 1:100000 50,0 m 1:1000 1,0 m 1:200000 100,0 m 1:2000 2,0 m 1:250000 100,0 m 1:10000 10,0 m 1:500000 200,0 m 1:25000 10,0 m 1:1000000 200,0 m 1:50000 25,0 m 1:10000000 500,0 m Fonte: Domingues (1979).
  • 74.
    UniversidadeAbertadoBrasil 74 unidade 5 UniversidadeAbertadoBrasil 74 unidade 5 Característicasdas Curvas As curvas de nível são classificadas em Mestras (Múltiplas de 5 – 10 metros), Intermediárias e de Meia-Equidistância. Portanto, como se pode ver na figura 20 na seqüência, as curvas mestras são representadas por traços mais espessos e são todas cotadas. Figura 20 – Curvas Mestras e Intermediárias É a partir da leitura das curvas de nível contidas em uma carta topográfica que podemos inferir as características do terreno que foi representado. Desta forma, quanto mais afastadas as curvas, mais plano o terreno. Assim, quanto mais próximas, maior declividade possui o terreno, conforme a figura 21. Figura 21 – Relação entre características do relevo e das curas de nível
  • 75.

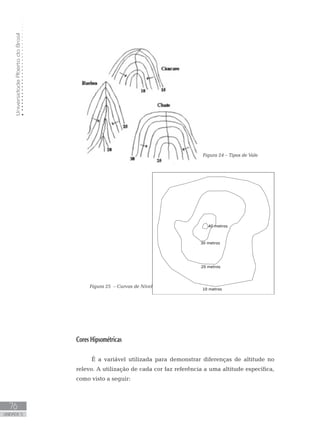

    Cartografia1 75 unidade 5 Cartografia1 75 unidade 5 Outroselementos são de fundamental importância: duas linhas ou curvas de nível jamais se cruzam; duas linhas jamais convergem para formar apenas uma; uma linha não pode surgir ou desaparecer no nada; e uma curva de nível sempre se fecha em si mesma. Tendo posse destas informações, podemos realizar a leitura de uma carta topográfica, inferindo as feições do relevo representado. Quando temos a situação de curvas de nível com cotas maiores envolvendo curvas de nível com cotas menores, temos no relevo a situação de uma depressão, visto à direita na figura 22. Quando temos a situação inversa, temos uma elevação, visto à esquerda na mesma figura. Figura 22 – Situação de Elevação e Depressão representada em Curvas de Nível Uma outra situação é quando temos curvas de nível alongadas com cotas menores, envolvendo curvas de nível com as mesmas características, com cotas maiores, representando uma formação chamada de espigão, formação que se constitui como um divisor de águas, a qual podemos olhar na figura 23. Figura 23 – Espigão Temos outros tipos de formação, representados através de curvas de nível. Abrangemos um corredor quando temos faixas de terreno entre duas elevações de grande extensão; incluímos um talvegue quando encontramos linha de encontro entre duas vertentes opostas onde as águas tendem a se acumular e formar cursos d’água; e um vale, formado pela união de duas vertentes, podendo ser, como visto na figura 24 a seguir, côncavo, chato e de ravina:
  • 76.
    UniversidadeAbertadoBrasil 76 unidade 5 UniversidadeAbertadoBrasil 76 unidade 5 Figura24 – Tipos de Vale Figura 25 – Curvas de Nível Cores Hipsométricas É a variável utilizada para demonstrar diferenças de altitude no relevo. A utilização de cada cor faz referência a uma altitude específica, como visto a seguir:
  • 77.
    Cartografia1 77 unidade 5 Cartografia1 77 unidade 5 BRANCOACIMA DE 6.000 m AZUL DE 4.000 ATÉ 6.000 m MARROM DE 2.000 ATÉ 4.000 m VERMELHO DE 1.000 ATÉ 2.000 m LARANJA DE 500 ATÉ 1.000 m AMARELO DE 200 ATÉ 500 m VERDE NÍVEL DO MAR ATÉ 200 m Quadro 02 - Cores Hipsométricas A geografia sempre esteve incumbida da descrição e da criação de uma imagem de mundo. Assim, de um lado a Geografia tem a cartografia como ferramenta, e de outro os preceitos da própria Topografia, no levantamento das informações da superfície da Terra, em uma grande escala, e da representação destas mesmas feições. Deste modo, tanto Cartografia como Topografia colocam-se como conhecimentos justapostos, saberes de fundamental importância, no processo de ensino-aprendizagem do conhecimento geográfico. 1) Construa uma pequena maquete de curvas de nível. Sugerimos a figura 25 anteriormente visualizada. Transforme cada curva de nível localizada na representação abaixo em um plano de isopor e cole na seqüência das curvas de nível. Complementar a esta atividade, pinte cada curva de nível segundo a seqüência de cores propostas no quadro Cores Hipsométricas. Isso é uma excelente demonstração como o terreno é representado em uma carta com duas dimensões, e como esta representação poder ser transformada novamente em uma maquete com 3 dimensões. 2) A partir da Plataforma Moodle, faça o download do software googleearth. Depois conectado à internet você poderá ver em 3 dimensões a superfície terrestre.
  • 78.
    UniversidadeAbertadoBrasil 78 unidade 5 UniversidadeAbertadoBrasil 78 unidade 5 LEITURASCOMPLEMENTARES 1) DOMINGUES, F. A. Topografia e Astronomia de Posição para Engenheiros e Arquitetos – Ed. Mc Graw – Hill do Brasil – 1979. 2) SILVA, A. B. Sistemas de Informações Geo-referenciadas: conceitos e fundamentos. Campinas: Unicamp, 1999, 236 p.
  • 79.
  • 80.
  • 81.
    Cartografia1 81 unidade 5 Cartografia1 81 unidade 5 SEÇAOESPECIAL 1) Dicas para o(a) futuro(a) professor(a): 1) Uma sugestão para você futuro docente é pedir para seus alunos que construam uma representação de seu trajeto, da casa até a escola, com os locais mais representativos. Isso será muito importante, no desenvolvimento das atividades, para demonstrar que os mapas são construídos a partir do que selecionamos de elementos e fenômenos na nossa vida. 2) Nesse fascículo você ficou conhecendo que a cartografia é uma linguagem, todavia especial. E que para leitura dessa linguagem um mecanismo básico consiste em conhecer seus códigos. Uma das grandes dificuldades dos alunos no ensino básico reside na leitura dos produtos cartográficos. Assim, propomos a realização de mapas quebra- cabeças: Projeto com um retroprojetor Projete o mapa do Brasil, por exemplo, em uma tela;• Peça que os alunos divididos em grupos passem a imagem representada na• tela para uma placa de isopor e depois recorte os estados do Brasil; Posteriormente os alunos deverão pintar os recortes dos estados;• Com uma bússola localize o norte e o sul. Promova uma gincana de montagem do quebra-cabeça. Tendo como objetivo que os alunos se apropriem das formas, bem como da construção dos signos cartográficos de maneira divertida e lúdica e distingam como mapa quebra-cabeça estará no chão à diferença entre norte e sul, (e não para cima e para baixo – equívoco recorrente na alfabetização cartográfica) 2) Sugestões de bibliografia para desenvolvimentos de atividades relacionadas ao ensino de geografia e cartografia: ALMEIDA, R.D. Do desenho ao mapa: iniciação cartográfica na escola. São Paulo: Contexto, 2001. ALMEIDA, R.D; PASSINI, E.Y. O espaço geográfico: Ensino e representação. São Paulo: Contexto, 1994. CASTROGIOVANNI, A.C. Apreensão e compreensão do espaço geográfico. In CASTROGIOVANNI, A.C (org). Ensino de Geografia. 2 ed . Porto Alegre: Mediação,2002.p.11-82. FRANCISCHETT, M.N. A cartografia no ensino da Geografia. Rio de Janeiro: KROART, 2002.
  • 82.
    UniversidadeAbertadoBrasil 82 unidade 5 HEIDRICH, Á.Let al. A itinerância e o acampamento, condição e situação para o ensino de geografia no MST. In: REGO, N; SUERTEGARAY, D.M; HEIDRICH, Á.L (org). Geografia e Educação Geração de Ambiências. Porto Alegre: Editora da Universidade Federal do Rio Grande do Sul, 2000. p.11-30. MARTINELLI, M. Um Atlas geográfico escolar para o ensino-aprendizagem da realidade natural e social. In: Portal da Cartografia. Londrina, v.1, n.1, maio/ago., p. 21 - 34, 2008. Disponível in; http://www.uel.br/revistas/uel/index.php/portalcartografia. Visitado em 01/09/2008. SAMPAIO, A.C.F; MENEZES, P.M.L de; MELO, A.A. O Ensino de cartografia no curso de licenciatura em Geografia uma discussão para a formação do professor. In: CAMINHOS DE GEOGRAFIA - revista on line, disponível: http://www.ig.ufu.br/revista/caminhos.html ISSN 1678-6343. visitado em 25/08/2008. Caminhos de Geografia 3 (16) 14 - 22, out / 2005
  • 83.

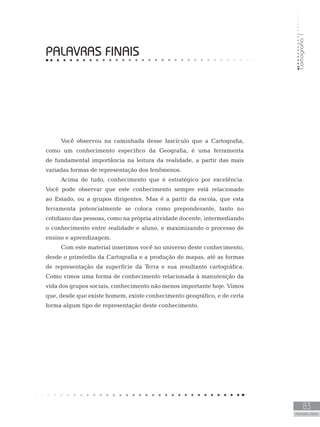

    Cartografia1 83 unidade 5 Cartografia1 83 PALAVRAS FINAIS PALAVRASFINAIS Você observou na caminhada desse fascículo que a Cartografia, como um conhecimento específico da Geografia, é uma ferramenta de fundamental importância na leitura da realidade, a partir das mais variadas formas de representação dos fenômenos. Acima de tudo, conhecimento que é estratégico por excelência. Você pode observar que este conhecimento sempre está relacionado ao Estado, ou a grupos dirigentes. Mas é a partir da escola, que esta ferramenta potencialmente se coloca como preponderante, tanto no cotidiano das pessoas, como na própria atividade docente, intermediando o conhecimento entre realidade e aluno, e maximizando o processo de ensino e aprendizagem. Com este material inserimos você no universo deste conhecimento, desde o primórdio da Cartografia e a produção de mapas, até as formas de representação da superfície da Terra e sua resultante cartográfica. Como vimos uma forma de conhecimento relacionada à manutenção da vida dos grupos sociais, conhecimento não menos importante hoje. Vimos que, desde que existe homem, existe conhecimento geográfico, e de certa forma algum tipo de representação deste conhecimento.
  • 85.
    Cartografia1 85 REFERÊNCIAS REFERÊNCIAS ARCHELA, R S.,ARCHELA, E. Correntes da cartografia teórica e seus reflexos na pesquisa. In: Geografia – Revista do Dep. de Geociências da UEL, v. 11, nº 2, jul./dez. 2002. ARCHELA, R S. Imagem e representação gráfica. In: Geografia – Revista do Dep. de Geociências da UEL, v. 8, n° 1, p. 5 – 11, jan./jun. 1999. __________. Contribuições da Semiologia Gráfica para a Cartografia Brasileira. In: Geografia – Revista do Dep. de Geociências da UEL, v. 10, n° 1, p. 45 – 55, jan./jun. 2001. BERTIN, J. A neográfica e o tratamento gráfico da informação. Curitiba: Editora da UFPR, 1986, 273 p. CASTRO, F. V. F. Cartografia Temática. Universidade Federal de Minas Gerais, Instituto de Geociências, Belo Horizonte, 2004, p. 61 – 74. DOMINGUES, F. A. Topografia e Astronomia de Posição para Engenheiros e Arquitetos – Ed. Mc Graw – Hill do Brasil – 1979. GIRARDI, G. Leitura de Mitos em Mapas: Um caminho para pensar as relações entre Geografia e Cartografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, v. 01, nº 01, p. 41 – 50, Jun. 2000. GOMES, P. C da C. Geografia e Modernidade. Rio de Janeiro: Bertrand Brasil, 1996. 366 p. GOMES, M. do C. Velhos mapas, novas leituras – Revisitando a História da Cartografia. GeoUSP – Espaço e Tempo, São Paulo, n° 16, p. 67 – 79, 2004. GONÇALVES, C.W.P. Da Geografia às Geo-grafias: Um Mundo Em Busca de Novas Territorialidades. In: CECEÑA, A. E.; SADER, E. (Org.). La guerra infinita: hegemonía y terror mundial. Buenos Aires: Clacso, 2002, p. 217-256. GREIMAS, A. Dicionário de Semiótica. São Paulo: Cultrix, 1985. Instituto Brasileiro de Geografia e Estatística. Noções Básicas de Cartografia / Departamento de Cartografia – Rio de Janeiro: IBGE, 1999, 130 p. __________. Atlas Geográfico Escolar. 2 ed. Rio de Janeiro: IBGE, 2004. 204 p. KATUTA, Â. M. Representações Cartográficas: Teoria e Prática para o Ensino da Geografia. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, nº 04, 2003.
  • 86.
    UniversidadeAbertadoBrasil 86 REFERÊNCIAS LACOSTE, Y. Geografia:isso serve, antes de mais nada, para fazer a guerra. 2 ed. Campinas: Papirus, 1989. LIBAULT, A. Geocartografia. São Paulo, Editora Nacional, 1975, 388 p. NADAL, C.A. Cartografia aplicada ao SIG. Curso de Especialização em Geoprocessamento da UFPR. Curitiba, 1997. 100 p. OLIVEIRA, C. de. Dicionário Cartográfico. 3 ed. Rio de Janeiro: IBGE, 1987, 645 p. __________. Curso de Cartografia Moderna. Rio de Janeiro: IBGE, 1988, 152 p. OLIVEIRA, L. Estudo metodológico e cognitivo do mapa. Tese de Doutorado, USP, São Paulo, 1978, 129 p. QUEIROZ, D. R. E. Cartografia Temática – Evolução e Caminhos de Pesquisa. In: Boletim de Geografia. 25 (1): p. 138 – 151, 2007. RAISZ, E. Cartografia Geral. Rio de Janeiro: Científica, 1969, p. 7 – 46. SEEMANN, J. Mapas, mapeamentos e cartografia da realidade. In: Geografares – Revista do Dep. de Geografia da UFES. Vitória, nº 4, p. 49 – 60, 2003. SILVA, A. B. Sistemas de Informações Geo-referenciadas: conceitos e fundamentos. Campinas: Unicamp, 1999, 236 p. SIMIELLI,M.E.R.VariaçãoEspacialdaCapacidadedeUsodaTerra.UmEnsaio Metodológico de Cartografia Temática, Aplicado ao Município de Jundiaí – SP. Mestrado em Geografia, Faculdade de Filosofia, Letras e Ciências Humanas da USP, FFLCH/USP, Brasil. Dissertação de Mestrado, 1979. Orientador: Mário De Biasi. SPRING. Tutorial do SPRING em 10 Aulas. Disponível em: www.dpi.inpe.br/ spring/portugues/banco.html. Versão 01/03/2006.
  • 87.
    Cartografia1 87 AUTORes NOTAS SOBRE OSAUTORES Almir NABOZNY (almirnabozny@yahoo.com.br) Licenciado e bacharel em Geografia pela Universidade Estadual de Ponta Grossa (UEPG). Mestre em Gestão do Território no Programa de Pós-graduação em Geografia da UEPG. É membro da equipe técnica responsável pelo site: http://www.territoriolivre.net/. Faz parte do Grupo de Estudos Territoriais (GETE) e compõe a equipe de coordenação da Rede de Estudos de Geografia e Gênero da América Latina (http://www. reggal.uepg.br/). Atualmente é professor colaborador da Universidade Estadual do Centro-Oeste (UNICENTRO) – Campus Universitário de Irati - PR. Mais detalhes: http://lattes.cnpq.br/3128969547056177 Joseli Maria SILVA (joselisilva@uol.com.br) Possui Graduação em Geografia pela Universidade Estadual de Ponta Grossa (1988), Mestrado em Geografia pela Universidade Federal de Santa Catarina (1995) e Doutorado em Geografia pela Universidade Federal do Rio de Janeiro (2002). Atualmente é professora adjunta da Universidade Estadual de Ponta Grossa. Tem experiência na área de Geografia, com ênfase em Geografia Urbana, atuando principalmente nos seguintes temas: desenvolvimento urbano, espaço urbano, planejamento urbano, Geografia e gênero, Geografia feminista, Geografia e sexualidade, epistemologia da Geografia e políticas públicas. Mais detalhes: http://lattes.cnpq.br/3417019499339673
  • 88.
    UniversidadeAbertadoBrasil 88 Autores Marcio José ORNAT (marciornat@yahoo.com.br) Licenciadoe bacharel em Geografia pela Universidade Estadual de Ponta Grossa (UEPG). Mestre em Gestão do Território no Programa de Pós-graduação em Geografia da UEPG. Doutorando no Programa de Pós-graduação em Geografia da Universidade Federal do Rio de Janeiro (UFRJ). É membro da equipe técnica responsável pelo site: http://www. territoriolivre.net/. Faz parte do Grupo de Estudos Territoriais (GETE) e compõe a equipe de coordenação da Rede de Estudos de Geografia e Gênero da América Latina (http://www.reggal.uepg.br/). Mais detalhes: http://lattes.cnpq.br/7175969138658908
