A carta propõe serviços de inspeção elétrica através de termografia para detectar problemas como mau contato, oxidação ou sobrecarga. Detalha o processo de inspeção que inclui cadastro das áreas, uso de câmera térmica para identificar pontos quentes, registro de imagens e relatórios com recomendações. A termografia permite inspecionar rapidamente grandes quantidades de equipamentos de forma preventiva e preditiva.

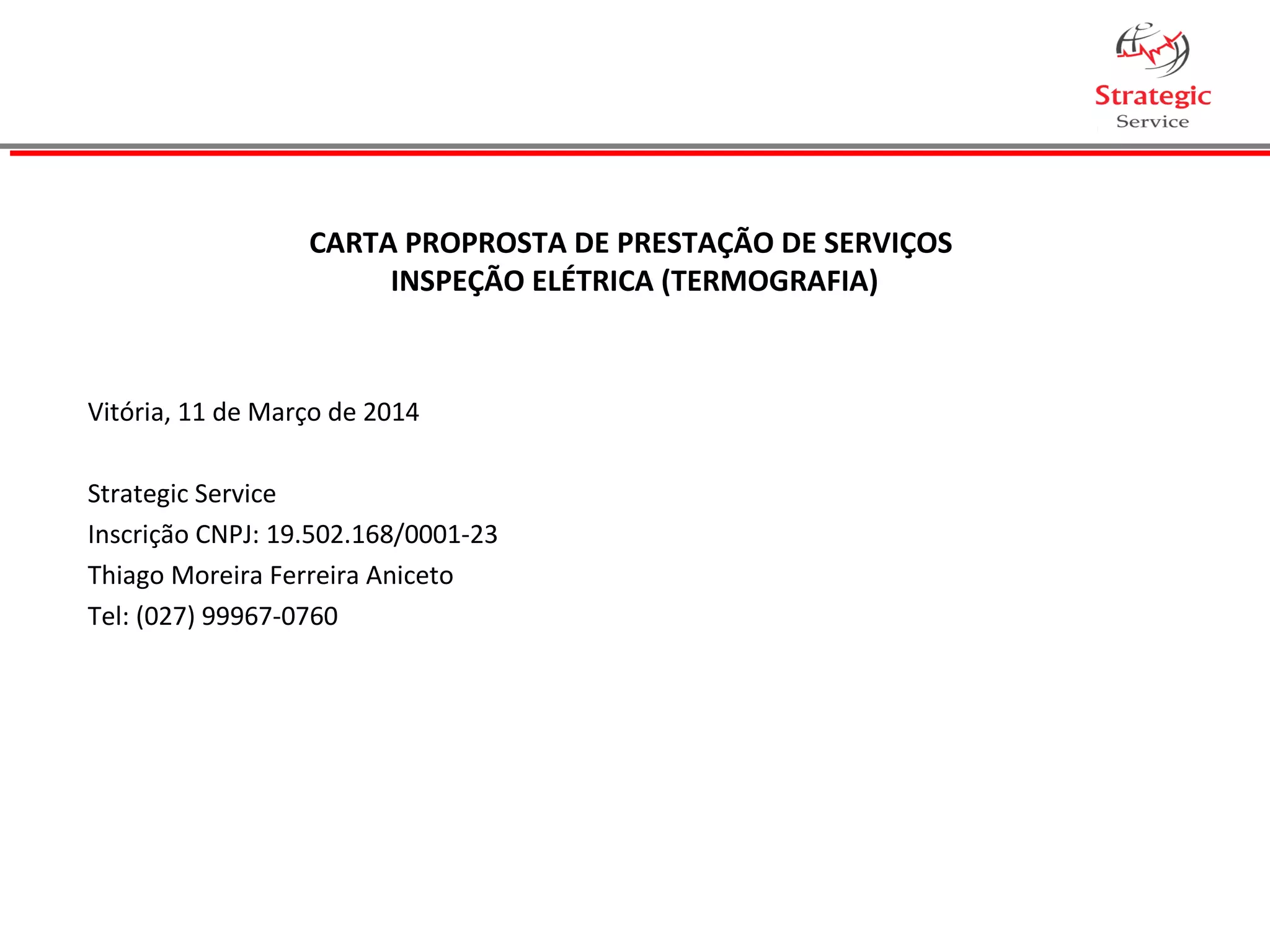

1. CARTA PROPROSTA DE PRESTAÇÃO DE SERVIÇOS
INSPEÇÃO ELÉTRICA (TERMOGRAFIA)
Vitória, 11 de Março de 2014
Strategic Service
Inscrição CNPJ: 19.502.168/0001-23
Thiago Moreira Ferreira Aniceto
Tel: (027) 99967-0760

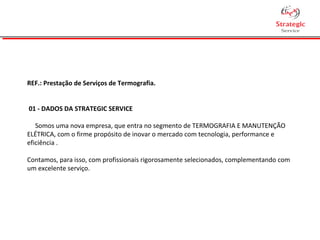

2. REF.: Prestação de Serviços de Termografia.
01 - DADOS DA STRATEGIC SERVICE
Somos uma nova empresa, que entra no segmento de TERMOGRAFIA E MANUTENÇÃO
ELÉTRICA, com o firme propósito de inovar o mercado com tecnologia, performance e
eficiência .
Contamos, para isso, com profissionais rigorosamente selecionados, complementando com
um excelente serviço.

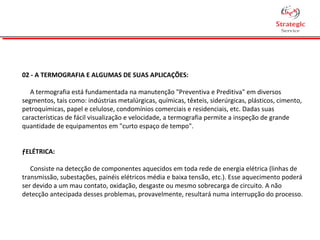

3. 02 - A TERMOGRAFIA E ALGUMAS DE SUAS APLICAÇÕES:
A termografia está fundamentada na manutenção "Preventiva e Preditiva" em diversos
segmentos, tais como: indústrias metalúrgicas, químicas, têxteis, siderúrgicas, plásticos, cimento,
petroquímicas, papel e celulose, condomínios comerciais e residenciais, etc. Dadas suas
características de fácil visualização e velocidade, a termografia permite a inspeção de grande
quantidade de equipamentos em "curto espaço de tempo".
ƒELÉTRICA:
Consiste na detecção de componentes aquecidos em toda rede de energia elétrica (linhas de
transmissão, subestações, painéis elétricos média e baixa tensão, etc.). Esse aquecimento poderá
ser devido a um mau contato, oxidação, desgaste ou mesmo sobrecarga de circuito. A não
detecção antecipada desses problemas, provavelmente, resultará numa interrupção do processo.

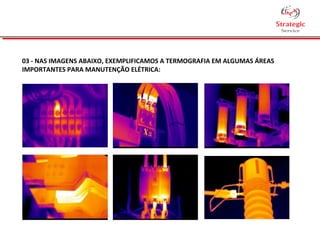

4. 03 - NAS IMAGENS ABAIXO, EXEMPLIFICAMOS A TERMOGRAFIA EM ALGUMAS ÁREAS
IMPORTANTES PARA MANUTENÇÃO ELÉTRICA:

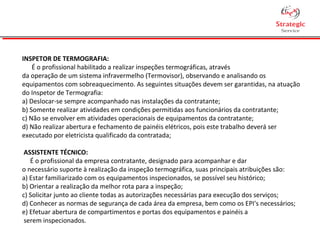

5. INSPETOR DE TERMOGRAFIA:
É o profissional habilitado a realizar inspeções termográficas, através
da operação de um sistema infravermelho (Termovisor), observando e analisando os
equipamentos com sobreaquecimento. As seguintes situações devem ser garantidas, na atuação
do Inspetor de Termografia:
a) Deslocar-se sempre acompanhado nas instalações da contratante;
b) Somente realizar atividades em condições permitidas aos funcionários da contratante;
c) Não se envolver em atividades operacionais de equipamentos da contratante;
d) Não realizar abertura e fechamento de painéis elétricos, pois este trabalho deverá ser
executado por eletricista qualificado da contratada;
ASSISTENTE TÉCNICO:
É o profissional da empresa contratante, designado para acompanhar e dar
o necessário suporte à realização da inspeção termográfica, suas principais atribuições são:
a) Estar familiarizado com os equipamentos inspecionados, se possível seu histórico;
b) Orientar a realização da melhor rota para a inspeção;
c) Solicitar junto ao cliente todas as autorizações necessárias para execução dos serviços;
d) Conhecer as normas de segurança de cada área da empresa, bem como os EPI's necessários;
e) Efetuar abertura de compartimentos e portas dos equipamentos e painéis a
serem inspecionados.

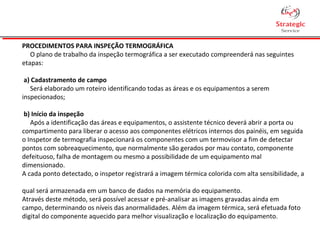

6. PROCEDIMENTOS PARA INSPEÇÃO TERMOGRÁFICA
O plano de trabalho da inspeção termográfica a ser executado compreenderá nas seguintes
etapas:
a) Cadastramento de campo
Será elaborado um roteiro identificando todas as áreas e os equipamentos a serem
inspecionados;
b) Início da inspeção
Após a identificação das áreas e equipamentos, o assistente técnico deverá abrir a porta ou
compartimento para liberar o acesso aos componentes elétricos internos dos painéis, em seguida
o Inspetor de termografia inspecionará os componentes com um termovisor a fim de detectar
pontos com sobreaquecimento, que normalmente são gerados por mau contato, componente
defeituoso, falha de montagem ou mesmo a possibilidade de um equipamento mal
dimensionado.
A cada ponto detectado, o inspetor registrará a imagem térmica colorida com alta sensibilidade, a
qual será armazenada em um banco de dados na memória do equipamento.
Através deste método, será possível acessar e pré-analisar as imagens gravadas ainda em
campo, determinando os níveis das anormalidades. Além da imagem térmica, será efetuada foto
digital do componente aquecido para melhor visualização e localização do equipamento.

7. TERMOGRAFIA
EXECUTA
INSPEÇÃO
CRÍTICO
?
Sim
Não
ACIONA A EQUIPE
DE MANUTENÇÃO
E ORIENTA
TECNICAMENTE
ANÁLISE E LAUDO
ALIMENTAÇÃO DO
BANCO DE DADOS NO
SISTEMA DE
GERENCIAMENTO
APÓS REALIZADA
MANUTENÇÃO OU
A TROCA DO
COMPONENTE

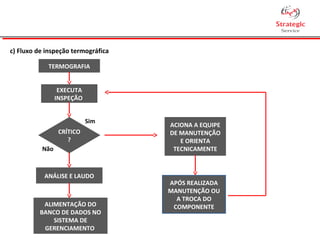

c) Fluxo de inspeção termográfica

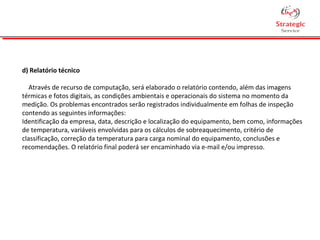

8. d) Relatório técnico
Através de recurso de computação, será elaborado o relatório contendo, além das imagens
térmicas e fotos digitais, as condições ambientais e operacionais do sistema no momento da
medição. Os problemas encontrados serão registrados individualmente em folhas de inspeção
contendo as seguintes informações:
Identificação da empresa, data, descrição e localização do equipamento, bem como, informações
de temperatura, variáveis envolvidas para os cálculos de sobreaquecimento, critério de
classificação, correção da temperatura para carga nominal do equipamento, conclusões e
recomendações. O relatório final poderá ser encaminhado via e-mail e/ou impresso.

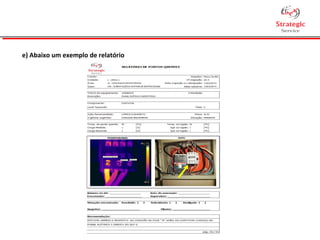

9. e) Abaixo um exemplo de relatório

10. e) Abaixo um exemplo de relatório
