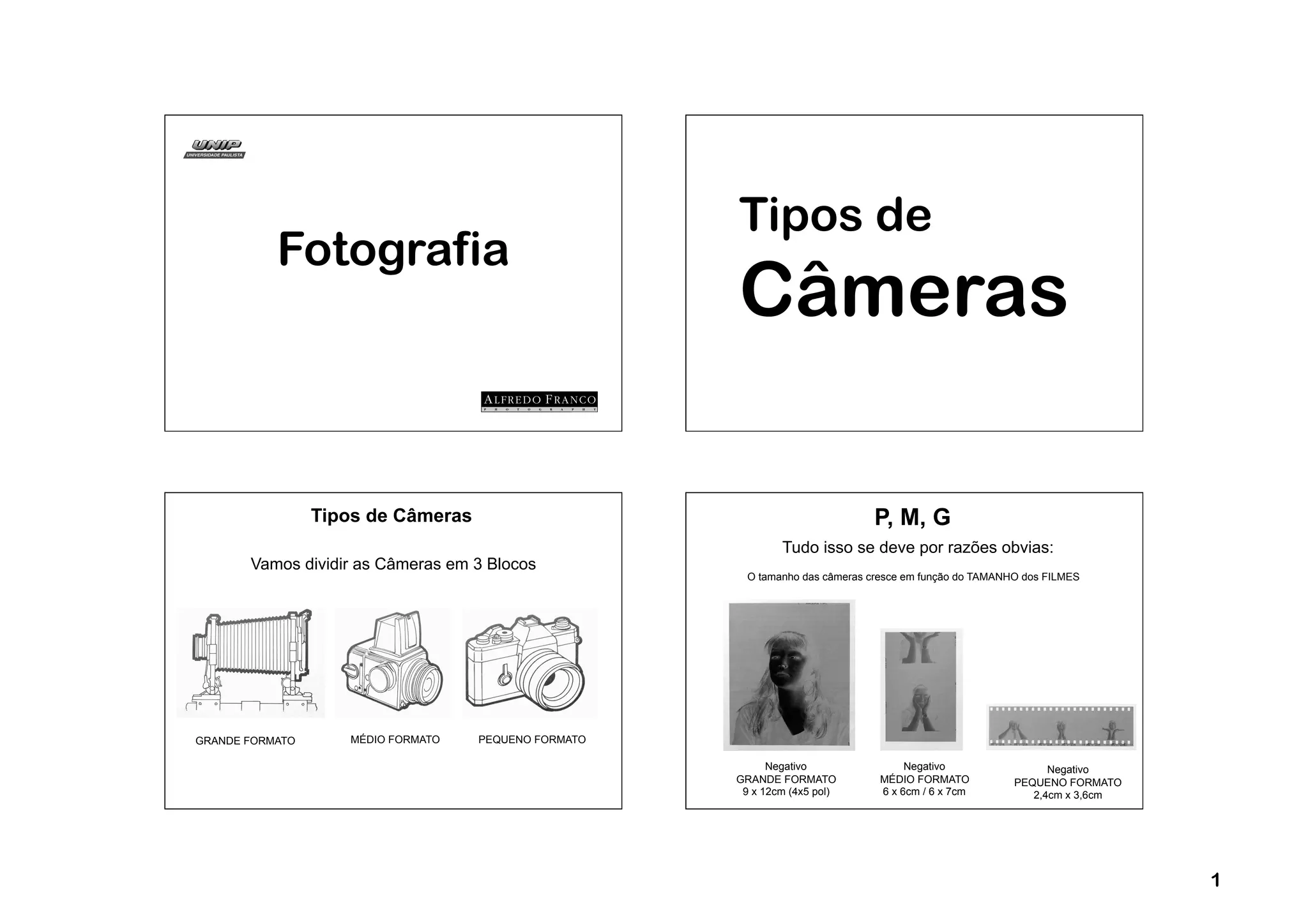

1. Tipos de
Fotografia
Câmeras
Tipos de Câmeras P, M, G
Tudo isso se deve por razões obvias:
Vamos dividir as Câmeras em 3 Blocos
O tamanho das câmeras cresce em função do TAMANHO dos FILMES
GRANDE FORMATO MÉDIO FORMATO PEQUENO FORMATO
Negativo Negativo Negativo
GRANDE FORMATO MÉDIO FORMATO PEQUENO FORMATO
9 x 12cm (4x5 pol) 6 x 6cm / 6 x 7cm 2,4cm x 3,6cm
1

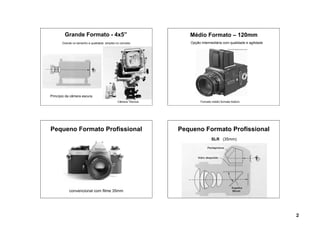

2. Grande Formato - 4x5” Médio Formato – 120mm
Grande no tamanho e qualidade, simples no conceito Opção intermediária com qualidade e agilidade
Princípio da câmera escura
Câmera Técnica Formato médio formato 6x6cm
Pequeno Formato Profissional Pequeno Formato Profissional
SLR (35mm)
convencional com filme 35mm
Imagem do visor = imagem que chega ao filme
2

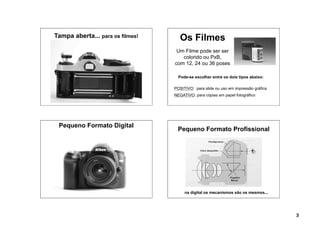

3. Tampa aberta... para os filmes! Os Filmes
Um Filme pode ser ser
colorido ou PxB,
com 12, 24 ou 36 poses
Pode-se escolher entre os dois tipos abaixo:
POSITIVO: para slide ou uso em impressão gráfica
NEGATIVO: para cópias em papel fotográfico
Pequeno Formato Digital
Pequeno Formato Profissional
na digital os mecanismos são os mesmos...
3

4. Tampa aberta? Qual tampa? Visor da digital
LCD
liquid crystal display
Onde fica o filme? Conhecendo os
“controles” da câmera
Na câmera digital a grande diferença está na substituição do
filme por um pequeno sensor eletrônico,
e o mais usado no mercado é chamado
CCD
( Charge Coupled Device / Dispositivo de Carga Acoplada )
4

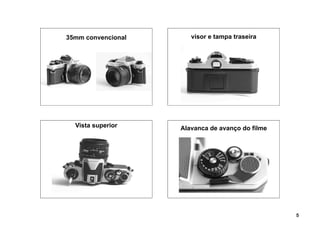

5. 35mm convencional visor e tampa traseira
Vista superior Alavanca de avanço do filme
CONHECENDO A CÂMERA
5

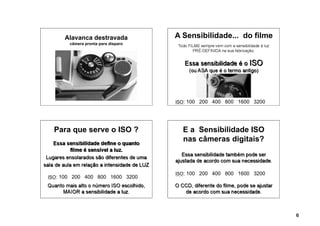

6. Alavanca destravada A Sensibilidade... do filme
câmera pronta para disparo
ISO: 100 200 400 800 1600 3200
Para que serve o ISO ? E a Sensibilidade ISO
nas câmeras digitais?
ISO: 100 200 400 800 1600 3200
ISO: 100 200 400 800 1600 3200
6

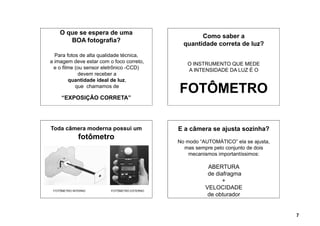

7. O que se espera de uma
Como saber a
BOA fotografia?
quantidade correta de luz?
Para fotos de alta qualidade técnica,
a imagem deve estar com o foco correto, O INSTRUMENTO QUE MEDE
e o filme (ou sensor eletrônico -CCD) A INTENSIDADE DA LUZ É O
devem receber a
quantidade ideal de luz,
que chamamos de
“EXPOSIÇÃO CORRETA”
FOTÔMETRO
Toda câmera moderna possui um E a câmera se ajusta sozinha?
fotômetro
No modo “AUTOMÁTICO” ela se ajusta,
mas sempre pelo conjunto de dois
mecanismos importantíssimos:
ABERTURA
de diafragma
+
FOTÔMETRO INTERNO FOTÔMETRO EXTERNO
VELOCIDADE
de obturador
7

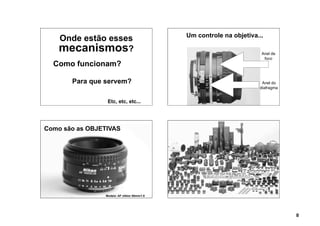

8. Um controle na objetiva...
Onde estão esses
mecanismos? Anel de
foco
Como funcionam?
Para que servem? Anel do
diafragma
Etc, etc, etc...
Como são as OBJETIVAS
Modelo: AF nikkor 50mm/1.8
8

9. Controle do
O caminho da LUZ:
1º- passar pela objetiva DIAFRAGMA
O controle do
diafragma é
feito via anel na
objetiva
O diafragma é a
“íris” da objetiva... CONTROLE DE DIAFRAGMA
O ESPAÇO SITUADO EM SEU CENTRO
DENOMINA-SE “ABERTURA”
...como em nossos olhos
9

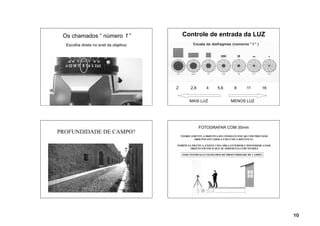

10. Os chamados “ número f ” Controle de entrada da LUZ
Escolha direta no anel da objetiva
2 2.8 4 5.6 8 11 16
MAIS LUZ MENOS LUZ
FOTOGRAFAR COM 35mm
PROFUNDIDADE DE CAMPO?
TEORICAMENTE A OBJETIVA SÓ CONSEGUE FOCAR COM PRECISÃO
OBJETOS SITUADOS A UMA ÚNICA DISTÂNCIA .
PORÉM NA PRÁTICA, EXISTE UMA ÁREA ANTERIOR E POSTERIOR A ESSE
OBJETO EM FOCO QUE SE APRESENTA COM NITIDEZ
ESSE INTERVALO CHAMAMOS DE PROFUNDIDADE DE CAMPO
10

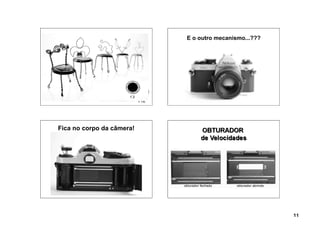

11. E o outro mecanismo...???
Fica no corpo da câmera!
11

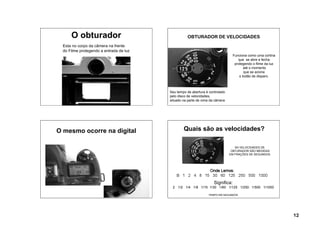

12. O obturador OBTURADOR DE VELOCIDADES
Esta no corpo da câmera na frente
do Filme protegendo a entrada de luz
Funciona como uma cortina
que se abre e fecha
protegendo o filme da luz
até o momento
que se aciona
o botão de disparo.
Seu tempo de abertura é controlado
pelo disco de velocidades,
situado na parte de cima da câmera
O mesmo ocorre na digital Quais são as velocidades?
AS VELOCIDADES DE
OBTURADOR SÃO MEDIDAS
EM FRAÇÕES DE SEGUNDOS
Significa:
2 1/2 1/4 1/8 1/15 1/30 1/60 1/125 1/250 1/500 1/1000
TEMPO EM SEGUNDOS
12

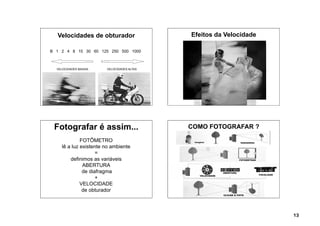

13. Velocidades de obturador Efeitos da Velocidade
VELOCIDADES
B 1 2 4 8 15 30 60 125 250 500 1000
VELOCIDADES BAIXAS VELOCIDADES ALTAS
Fotografar é assim... COMO FOTOGRAFAR ?
FOTÔMETRO
lê a luz existente no ambiente
=
definimos as variáveis
ABERTURA
de diafragma
+
VELOCIDADE
de obturador
13
