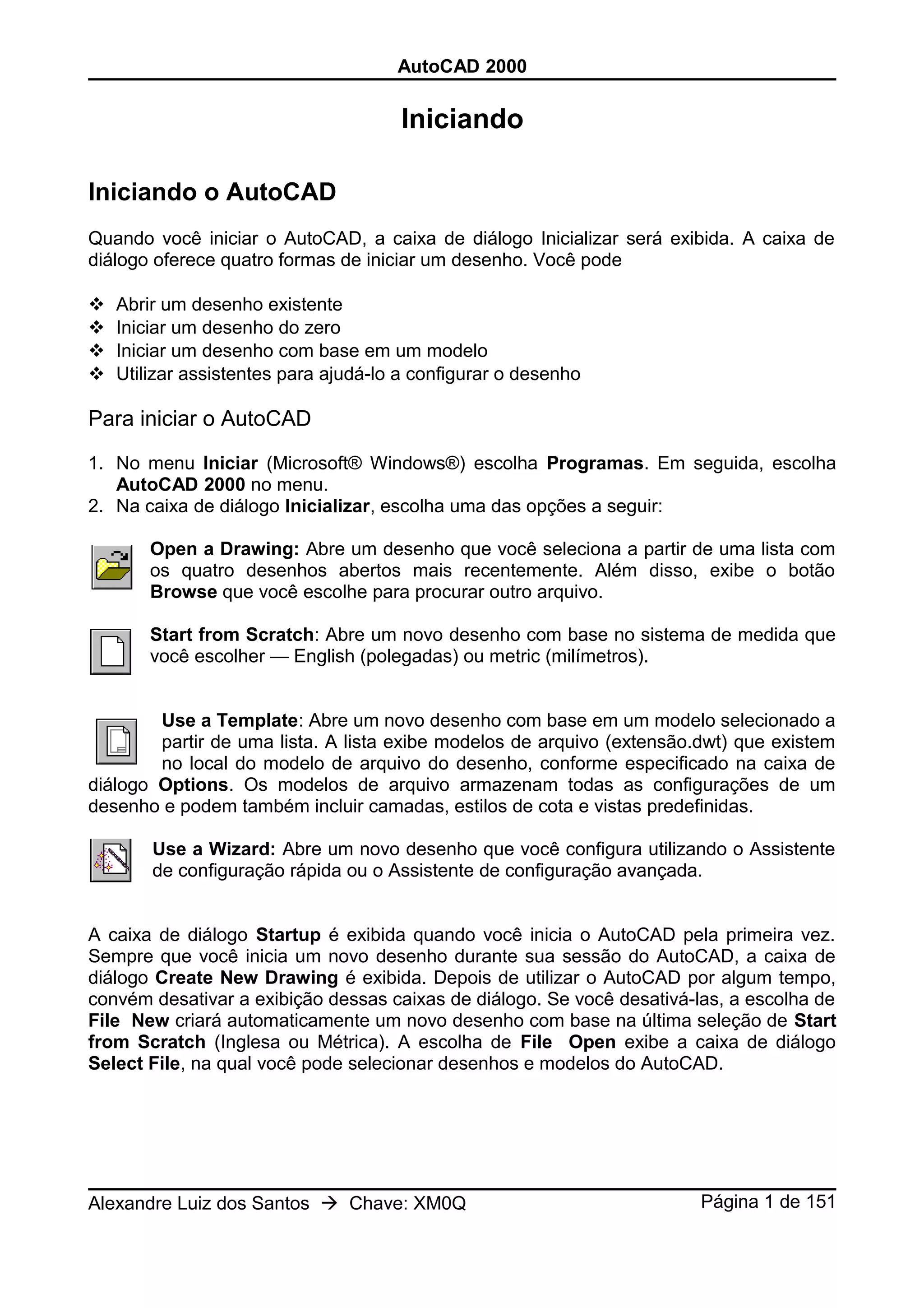

Iniciando o AutoCAD 2000

AutoCAD 2000
Iniciando
Iniciando o AutoCAD
Quando você iniciar o AutoCAD, a caixa de diálogo Inicializar será exibida. A caixa de
diálogo oferece quatro formas de iniciar um desenho. Você pode
 Abrir um desenho existente
 Iniciar um desenho do zero
 Iniciar um desenho com base em um modelo
 Utilizar assistentes para ajudá-lo a configurar o desenho
Para iniciar o AutoCAD
1. No menu Iniciar (Microsoft® Windows®) escolha Programas. Em seguida, escolha
AutoCAD 2000 no menu.
2. Na caixa de diálogo Inicializar, escolha uma das opções a seguir:
Open a Drawing: Abre um desenho que você seleciona a partir de uma lista com
os quatro desenhos abertos mais recentemente. Além disso, exibe o botão
Browse que você escolhe para procurar outro arquivo.
Start from Scratch: Abre um novo desenho com base no sistema de medida que
você escolher — English (polegadas) ou metric (milímetros).
Use a Template: Abre um novo desenho com base em um modelo selecionado a
partir de uma lista. A lista exibe modelos de arquivo (extensão.dwt) que existem
no local do modelo de arquivo do desenho, conforme especificado na caixa de
diálogo Options. Os modelos de arquivo armazenam todas as configurações de um
desenho e podem também incluir camadas, estilos de cota e vistas predefinidas.
Use a Wizard: Abre um novo desenho que você configura utilizando o Assistente
de configuração rápida ou o Assistente de configuração avançada.
A caixa de diálogo Startup é exibida quando você inicia o AutoCAD pela primeira vez.
Sempre que você inicia um novo desenho durante sua sessão do AutoCAD, a caixa de
diálogo Create New Drawing é exibida. Depois de utilizar o AutoCAD por algum tempo,
convém desativar a exibição dessas caixas de diálogo. Se você desativá-las, a escolha de
File New criará automaticamente um novo desenho com base na última seleção de Start
from Scratch (Inglesa ou Métrica). A escolha de File Open exibe a caixa de diálogo
Select File, na qual você pode selecionar desenhos e modelos do AutoCAD.
Alexandre Luiz dos Santos  Chave: XM0Q Página 1 de 151

AutoCAD 2000
Começando desenhos do zero
Começar do zero é uma forma rápida de começar um novo desenho. Quando você
seleciona esse método de iniciar um desenho, é possível selecionar um ou dois sistemas
de medida nos quais basear o novo desenho:
 English: Cria um novo desenho com base no sistema de medida imperial. O desenho
é baseado no modelo acad.dwt e o limite do desenho padrão, chamado de limites do
desenho, é de 12 × 9 polegadas.
 Metric: Cria um novo desenho com base no sistema de medida métrico. O desenho é
baseado no modelo acadiso.dwt e o limite do desenho padrão é de 429 × 297
milímetros.
Para criar um novo desenho utilizando Começar do zero
1. Na caixa de diálogo Startup, escolha Start from Scratch. (Se o AutoCAD já tiver sido
iniciado, no menu File, escolha New e, em seguida, na caixa de diálogo Create New
Drawing, escolha Start from Scratch.)
2. Selecione English ou Metric e, em seguida, escolha OK.
O desenho se abre com base no modelo acad.dwt (sistema inglês) ou acadiso.dwt
(sistema métrico) e com o nome drawing1.dwg.
3. No menu File, escolha Save As.
4. Na caixa de diálogo Save Drawing As, em File Name, digite um nome que identifique
o desenho e escolha Save.
O AutoCAD acrescenta automaticamente a extensão de desenho (.dwg) ao nome do novo
arquivo.
Linha de comando: NEW
Iniciando desenhos com os Assistentes de configuração
Os assistentes de configuração do AutoCAD são iniciados com as mesmas configurações
utilizadas quando você começa um desenho do zero, isto é, Inglesa ou Métrica, e, em
seguida, personaliza outras configurações, dependendo do assistente escolhido.
O Assistente de configuração rápida define as unidades de desenho e a área do desenho.
As opções para as unidades de desenho incluem Decimal, Engenharia, Arquitetura,
Fracionária e Científica. Você especifica também a largura e a altura da área de desenho,
estabelecendo assim o limite do desenho ou os limites. A área dentro dos limites é o
tamanho final da folha plotada.
Com o Assistente de configuração avançada você pode especificar as mesmas
configurações do Assistente de configuração rápida (unidades de desenho e área do
desenho), além de especificar várias configurações de ângulo, incluindo o ângulo de

AutoCAD 2000
medida, a direção do ângulo zero e a direção na qual o AutoCAD mede os ângulos a
partir do ângulo zero.
Para iniciar um desenho utilizando um assistente
1. Na caixa de diálogo Startup, escolha Use a Wizard. (Se o AutoCAD já tiver sido
iniciado, a partir do menu File, escolha New e, em seguida, na caixa de diálogo
Create New Drawing, escolha Use a Wizard.)
2. Em Select a Wizard, selecione Quick Setup ou Advanced Setup e escolha OK.
3. Complete as telas do assistente utilizando os botões Next e Back para se movimentar
para a frente e para trás.
4. Na última tela, escolha Finish.
O assistente inicia sua sessão de desenho.
Utilizando modelos
Quando você inicia um novo desenho, é possível utilizar um modelo de arquivo (DWT)
contendo configurações para fins específicos de desenho. Você pode utilizar um dos
modelos fornecidos pelo AutoCAD ou criar seus próprios modelos. Qualquer desenho
existente pode servir como modelo. Ao utilizar um desenho existente como modelo, todas
as configurações são feitas no novo desenho.
Embora você possa salvar qualquer desenho como modelo, deve preparar modelos para
que incluam configurações e elementos do desenho consistentes com os padrões de sua
empresa ou seu projeto, como
Tipo e precisão da unidade
 Limites do desenho
 Configurações Snap, Grade e Orto
 Organização das camadas
 Blocos de título, bordas e logotipos
 Estilos de cota e de texto
 Tipos de linha e espessuras de linha
Se você começar um desenho do zero, o AutoCAD utilizará o modelo acad.dwt
(polegadas) ou o modelo acadiso.dwt (milímetros). Quando você cria um novo desenho
com base em um modelo existente, as alterações feitas no desenho não afetam o modelo.
Para iniciar um desenho utilizando um modelo
1. Na caixa de diálogo Startup, escolha Use a Template. (Se o AutoCAD já tiver sido
iniciado, a partir do menu File, escolha New e, em seguida, na caixa de diálogo
Create New Drawing, escolha Use a Template.)

AutoCAD 2000
2. Em Select a Template, selecione um modelo a partir da lista ou escolha Browse para
selecionar outro arquivo.
Uma imagem de visualização do modelo aparece à direita e uma descrição aparece
próxima à parte inferior da caixa de diálogo.
3. Escolha OK.
O AutoCAD abre o desenho como desenho.dwg.
Conhecendo a janela do AutoCAD
Quando você inicia o AutoCAD, a janela do AutoCAD é aberta. A janela é seu espaço de
trabalho de projetos. A janela contém elementos utilizados para criar seus projetos e para
receber informações sobre eles. A ilustração a seguir mostra as partes principais da
janela do AutoCAD.

AutoCAD 2000
Barra de menus
Contém os menus padrão do AutoCAD. Os menus são definidos por arquivos de menu
que você pode modificar ou criar independentemente.
Barra de ferramentas Padrão
Contém botões do AutoCAD freqüentemente utilizados como Redraw, Undo, and Zoom,
assim como os botões padrão do Microsoft Office como Open, Save, Print, and Spell..
Botões com pequenos triângulos pretos no canto inferior direito apresentam menus
desdobráveis contendo ferramentas que chamam comandos relacionados com a primeira
ferramenta exibida. Clique e mantenha pressionado o primeiro botão para exibir o menu
desdobrável.
Ícone do arquivo de desenho
Representa um arquivo de desenho no AutoCAD. O ícone de arquivo de desenho também
é exibido ao lado das opções em caixas de diálogo salvas no desenho, em vez de em
cada sessão, como no AutoCAD.

AutoCAD 2000
Barra de ferramentas Propriedades do objeto
Define propriedades do objeto, como cor, tipo de linha e espessura de linha, e gerencia
camadas.
Barras de ferramentas Desenhar e Modificar
Fornecem acesso a comandos comuns para desenhar e modificar. As barras de
ferramentas Desenhar e Modificar são exibidas quando o AutoCAD é iniciado. Essas
barras de ferramentas são ancoradas no lado esquerdo da janela. É possível mover as
barras de ferramentas e ativá-las e desativá-las facilmente.
Área do desenho
Exibe desenhos. O tamanho da área do desenho varia, dependendo do tamanho da
janela do AutoCAD e do número de outros elementos (como barras de ferramentas e
caixas de diálogo) que estão sendo exibidos.
Cursor de mira
Identifica pontos de seleção e de desenho na área de desenho. Utilize cursores de mira,
controlados por seu dispositivo apontador, para localizar pontos, selecionar e arrastar
objetos.
Ícone Sistema de coordenadas do usuário (UCS)
Mostra a orientação do desenho. Os desenhos do AutoCAD são sobrepostos em uma
grade invisível ou em um sistema de coordenadas. Os sistemas de coordenadas são
baseados nas coordenadas X, Y e (para 3D) Z. O AutoCAD tem um sistema de
coordenadas universal (WCS, World Coordinate System) fixo e um sistema de
coordenadas do usuário (UCS, User Coordinate System) móvel. Para ajudá-lo a visualizar
a localização e orientação do UCS, um ícone UCS é exibido no canto inferior esquerdo da
área de desenho.
Guia Modelo/ Guias de layout
Alterne seu desenho entre o espaço do modelo (Draw) e o espaço do papel (layout).
Normalmente, você cria seus projetos no espaço do modelo e, em seguida, cria layouts
para plotar e imprimir seus desenhos no espaço do papel.
Janela de comandos
Exibe prompts e mensagens. No AutoCAD, os comandos são iniciados de uma das três
formas a seguir:
 Escolha um item de um menu ou de um menu de atalho.
 Clique em um botão da barra de ferramentas.
 Digite o comando na linha de comandos.
Entretanto, mesmo se você escolher comandos de menus e barras de ferramentas, o
AutoCAD poderá exibir os prompts e o histórico dos comandos em uma janela de
comandos. Consulte capítulo 4, "Utilizando comandos e variáveis de sistema".

AutoCAD 2000
Barra de status
Exibe as coordenadas do cursor no canto inferior esquerdo. A barra de status também
contém botões utilizados para ativar apoios comuns ao desenho. Esses botões incluem
Snap (modo Snap), Grade
(grade de desenho), Orto (modo Orto), Polar (rastreamento polar), Osnap (snaps a
objeto), Rastobj (rastreamento de snap a objeto), Espl (exibição de espessura de linha) e
Modelo (alternância entre espaço de modelo e de papel). Consulte capítulo 7,
"Desenhando com precisão", para mais informações sobre os apoios ao desenho do
AutoCAD.

AutoCAD 2000
Configurando seu ambiente de desenho
Depois de iniciar um desenho, você pode alterar as configurações, incluindo unidades e
limites do desenho, configurações de snap e de grade, camadas, tipo de linha e padrões
de letras. Você também pode modificar o ambiente do AutoCAD® para atender a suas
preferências pessoais ou necessidades de um projeto específico.
Cada objeto desenhado é medido em unidades. O valor das unidades no AutoCAD é
determinado antes de você começar a desenhar. Por exemplo, em um desenho, uma
unidade pode ser igual a um milímetro do objeto real. Em outro desenho, uma unidade
pode ser igual a uma polegada. Você pode definir o tipo de unidade e o número de casas
decimais para comprimentos de objetos e ângulos de objetos. Você também pode
especificar as unidades para blocos e outro conteúdo que desejar inserir a partir do
AutoCAD DesignCenter.
Definindo unidades de desenho
Para formatar unidades de desenho
6. No menu Format, escolha Units.
7. Na caixa de diálogo Drawing Units, defina os valores da unidade para o desenho. À
medida que você altera as configurações das unidades, o AutoCAD mostra exemplos
em Sample Output.
 Em Length, selecione um tipo de unidade e nível de precisão.
 Em Drawing units for AutoCAD DesignCenter blocks, selecione a unidade que
o AutoCAD deve utilizar para redimensionar blocos ou outro conteúdo inserido no
desenho. Se não quiser que o AutoCAD redimensione o conteúdo inserido,
selecione Unitless.
 Em Angle, selecione tipo e precisão do ângulo.
 Para especificar a direção de um ângulo, escolha Direction e, em seguida,
selecione o ângulo base na caixa de diálogo Direction Control.
A direção do ângulo controla o ponto a partir do qual o AutoCAD mede os ângulos e a
direção em que são medidos. O padrão é 0 grau do lado direito da figura, medido no
sentido anti-horário. Se você selecionar Other, poderá inserir um ângulo ou escolher
Angle para especificar um ângulo utilizando o dispositivo apontador.
3 Escolha OK para sair de cada uma das caixas de diálogo.
Linha de comando: UNITS

AutoCAD 2000
Definindo a grade
A grade é um padrão de pontos que se estende sobre a área especificada pelos limites.
Utilizar a grade equivale a colocar uma folha de papel quadriculado sob o desenho. A
grade ajuda a alinhar os objetos e a visualizar as distâncias entre eles. Você pode ativar e
desativar a grade no meio de um outro comando. A grade não é exibida no desenho
plotado.
Se você aumentar ou diminuir o zoom do desenho, será necessário ajustar o
espaçamento da grade à nova ampliação.
Para ativar a grade e definir seu espaçamento
1 No menu Tools, escolha Drafting Settings.
2 Na caixa de diálogo Drafting Settings, guia Snap e Grid, selecione Grid On.
3 Digite o valor do Espaçamento X da grade nas unidades apropriadas.
4 Para utilizar o mesmo valor no espaçamento vertical da grade, pressione ENTER.
Caso contrário, digite um novo valor para o espaçamento Y da grade.
5 Escolha OK.
Para ativar ou desativar a grade, clique em GRID na barra de status, utilize o comando
GRID, pressione CTRL+G ou pressione F7.
Linha de comando: DSETTINGS
Definindo o espaçamento do snap
O modo Snap limita o movimento do cursor de mira aos intervalos definidos. Quando
Snap está ativado, o cursor parece aderir a uma grade invisível ou ser "atraído" por ela. O
snap é útil para especificar pontos com precisão por meio do teclado ou do dispositivo
apontador. É possível controlar a precisão do snap definindo os espaçamentos X e Y. O
snap tem um controle de alternância e pode ser ativado ou desativado durante outro
comando.
O espaçamento do snap não precisa coincidir com o espaçamento da grade. Por
exemplo, você pode definir um espaçamento maior de grade a ser utilizado como
referência, mas manter um espaçamento de snap menor para especificar pontos com
mais precisão. É possível definir também um espaçamento de grade menor que o
espaçamento de snap.

AutoCAD 2000
Para ativar o modo Snap e definir seu espaçamento
1 No menu Tools, escolha Drafting Settings.
2 Na caixa de diálogo Drafting Settings, guia Snap and Grid, selecione Snap On.
3 Digite o valor do Snap X Spacing in units nas unidades apropriadas.
4 Para especificar o mesmo espaçamento vertical de snap, pressione ENTER. Ou
então digite um novo valor para Snap Y Spacing.
5 Em Snap Style & Type, selecione Rectangular Snap e Grid Snap.
6 Escolha OK.

AutoCAD 2000
Utilizando comandos e variáveis de sistema
Trabalhando com comandos do AutoCAD
A janela de comandos é uma janela encaixável na qual você insere comandos e o
AutoCAD exibe prompts e mensagens. Para a maioria dos comandos, é suficiente uma
janela de comandos com duas ou três linhas de prompts anteriores, chamada histórico do
comando. Para comandos com saída de texto, como por exemplo LIST, talvez seja
necessário ampliar a janela de comandos ou pressionar F2 para exibir a janela de texto.
Por padrão, a janela de comandos está encaixada na parte inferior da janela do AutoCAD
e exibe três linhas de texto. Se o texto a ser inserido for maior que a largura da linha de
comando, a janela de comandos será exibida na frente da linha de comando para mostrar
todo o texto da linha.
A janela de comandos exibe o estado e o histórico do comando do desenho atual. Se
você tiver vários desenhos abertos e alternar de um para outro, o estado e o histórico do
comando irão se alterar para mostrar o estado e o histórico do desenho atual.
Você pode redimensionar a janela verticalmente, selecionando a barra de divisão com seu
dispositivo apontador e arrastando-o para cima ou para baixo. A barra de divisão está
localizada na borda superior da janela de comandos quando a janela está encaixada na
parte inferior da janela do AutoCAD e na borda inferior quando a janela está encaixada na
parte superior.
Para desencaixar a janela de comandos
Selecione qualquer parte da borda da janela de comandos e arraste-a para fora da região
de encaixe. Solte a janela para torná-la uma janela flutuante. Você pode mover a janela
de comandos flutuante para qualquer ponto da tela e alterar sua largura e altura com o
dispositivo apontador.
Janela de comandos flutuante

AutoCAD 2000
Para encaixar a janela de comandos
Arraste a janela de comandos para a parte superior ou inferior das regiões de encaixe da
janela do AutoCAD. Para encaixar a janela de comandos na parte inferior da janela do
AutoCAD, solte o dispositivo apontador quando o cursor estiver exatamente sobre a barra
de status
Tecla Ação
SETA À ESQUERDA Retrocede o cursor (para a esquerda)
SETA À DIREITA Avança o cursor (para a direita)
SETA ACIMA Exibe a linha anterior do histórico do comando
SETA ABAIXO Exibe a linha seguinte do histórico do comando
PAGE UP Passa para a janela anterior
PAGE DOWN Passa para a janela seguinte
HOME Posiciona o cursor no início da linha
END Posiciona o cursor no final da linha
INS Ativa e desativa o modo Inserir
DEL Exclui o caractere à direita do cursor
BACKSPACE Exclui o caractere à esquerda do cursor

AutoCAD 2000
Utilizando sistemas de coordenadas
Ao desenhar, você utiliza o sistema de coordenadas para especificar pontos no desenho.
Você pode localizar e utilizar seu próprio sistema de coordenadas do usuário (UCS, User
Coordinate System) móvel para trabalhar com vistas em ângulo, isométricas ou
ortogonais (3D).
Um sistema de coordenadas cartesianas tem três eixos: X, Y e Z. Quando você insere
valores de coordenadas, indica uma distância do ponto (em unidades) e sua direção (+ ou
–) ao longo dos eixos X, Y e Z em relação à origem do sistema de coordenadas (0,0,0) ou
ao ponto anterior. Normalmente, quando você inicia um novo desenho no Auto CAD®,
está automaticamente no sistema de coordenadas universal (WCS, World Coordinate
System); o eixo X é horizontal, o eixo Y é vertical e o eixo Z é perpendicular ao plano XY.
Além do WCS, você pode definir um sistema móvel de coordenadas do usuário (UCS)
com uma origem diferente e eixos em direções diferentes.
Localizando pontos
A ilustração ao lado demonstra a localização dos pontos no
plano XY. A coordenada 8,5 indica um ponto com 8
unidades na direção X positiva e 5 unidades na direção Y
positiva em relação à origem. A coordenada –4,2 representa
um ponto com 4 unidades na direção X negativa e 2
unidades na direção Y positiva.
No AutoCAD, você pode inserir coordenadas em notação científica, decimal, de
engenharia, arquitetura ou fracionária. Também é possível inserir ângulos em grados,
radianos, unidades geodésicas ou graus, minutos e segundos. Este guia utiliza unidades
decimais e graus.
Se seu trabalho envolver modelagem 3D, você poderá adicionar o eixo Z às coordenadas
de modo que um ponto seja especificado como X,Y,Z. A origem de um sistema de
coordenadas 3D é o ponto em que os valores de X, Y e Z são iguais a zero.

AutoCAD 2000
Exibindo coordenadas da localização atual do cursor
O AutoCAD exibe a localização atual do cursor como uma coordenada na barra de status
na parte inferior da janela do AutoCAD.
Existem três tipos de exibição de coordenadas disponíveis:
 Exibição dinâmica: Atualiza os valores de coordenadas à medida que você
movimenta o cursor.
 Exibição estática: Atualiza os valores de coordenadas somente quando você
especifica um ponto.
 Distância e ângulo: Atualiza os valores de coordenadas à medida que você
movimenta o cursor e exibe os valores no formato distância<ângulo. Essa opção fica
disponível somente quando você desenha linhas ou outros objetos que necessitam
mais de um ponto.
Quando você edita objetos, pode percorrer os três tipos de exibição de coordenadas
pressionando F6 ou CTRL+D. Você pode também clicar com o botão direito do mouse na
opção de exibição de coordenadas da barra de status para acessar as opções de exibição
a partir de um menu de atalho ou definir a variável de sistema COORDS como 0 para
exibição estática, 1 para exibição dinâmica absoluta ou 2 para exibição com distância e
ângulo.
Para localizar a coordenada de um ponto em um objeto existente (por exemplo, ponto
médio, intersecção), utilize o comando 'ID. Para garantir que haja precisão, utilize snaps a
objeto para selecionar o ponto no objeto.
Para localizar coordenadas de todos os pontos-chave em um objeto existente, utilize o
comando LIST ou selecione o objeto utilizando alças. Alças são pequenos quadros que
aparecem em locais estratégicos nos objetos, como nas extremidades ou nos pontos
médios. Quando o cursor efetua snap a uma alça, a exibição de coordenada mostra suas
coordenadas.
Especificando coordenadas
No espaço 2D, você especifica pontos sobre o plano XY, também chamado de plano de
construção. O plano de construção é similar a uma folha plana de papel quadriculado. O
valor X de uma coordenada cartesiana especifica a distância horizontal e o valor Y
especifica a distância vertical. O ponto de origem (0,0) indica onde os dois eixos fazem
intersecção.

AutoCAD 2000
Você pode inserir coordenadas 2D como coordenadas cartesianas (X,Y) ou coordenadas
polares. As coordenadas polares utilizam uma distância e um ângulo para localizar um
ponto. É possível utilizar valores absolutos ou relativos com cada método. Os valores de
coordenadas absolutas são baseados na origem (0,0). Os valores de coordenadas
relativas baseiam-se no último ponto inserido. Eles são úteis para especificar uma série
de pontos que estão separados a uma distância conhecida.
Inserindo coordenadas absolutas e relativas
Para inserir uma coordenada absoluta X,Y, especifique um ponto digitando seus valores X
e Y no formato X,Y. Utilize as coordenadas X,Y absolutas quando souber, com exatidão,
os valores X e Y do local do ponto.
Por exemplo, para desenhar uma linha iniciando no valor X –2 e um valor Y 1, faça as
seguintes inserções na linha de comando:
Comando: line
Do ponto: –2,1
Ao ponto: 3,4
O AutoCAD localiza a linha como segue:
Utilize coordenadas relativas X,Y quando souber a posição de um ponto em relação ao
ponto anterior. Por exemplo, para localizar um ponto relativo a –2,1, preceda a
coordenada a seguir com o símbolo @:
Comando: line
Do ponto: –2,1
Ao ponto: @5,3
Isso é equivalente à inserção da coordenada absoluta 3,4.

AutoCAD 2000
Inserindo coordenadas polares
Para inserir uma coordenada polar, digite uma distância e um ângulo separados pelo sinal
menor que (<). Por exemplo, para especificar um ponto que está a uma distância de 1
unidade do ponto anterior e a um ângulo de 45 graus, digite @1<45.
Por padrão, os ângulos aumentam no sentido anti-horário e diminuem no sentido horário.
Para mover no sentido horário, introduza um valor negativo para o ângulo. Por exemplo,
inserir 1<–45 é o mesmo que inserir 1<315. Você pode alterar a direção do ângulo e
definir o ângulo base na caixa de diálogo Units Control.
O exemplo a seguir mostra uma linha desenhada com coordenadas polares.
Comando: line
Do ponto: 0,0
Ao ponto: 4<120
Ao ponto: 5<30
Ao ponto: @3<45
Ao ponto: @5<285
Ao ponto: Pressione ENTER para sair do comando

AutoCAD 2000
Trocando e rotacionando o sistema de coordenadas
A movimentação do UCS facilita o trabalho em determinadas seções de seu desenho.
Todos os modos Snap, Grid, e Ortho rotacionam em linha com o UCS.
Com um UCS personalizado, é possível rotacionar o plano XY e alterar o ponto de origem
do sistema de coordenadas. Esse recurso é particularmente útil para trabalhar em seções
em que a linha de base se desvia de uma orientação horizontal ou vertical.
Você pode realocar o UCS utilizando vários métodos:
 Especificar um novo plano XY.
 Especificar uma nova origem.
 Alinhar o UCS com um objeto existente.
 Alinhar o UCS com a face de um sólido.
 Alinhar o UCS na direção de visualização atual.
 Rotacionar o UCS atual ao redor de qualquer um de seus eixos.
 Criar um UCS perpendicular a um eixo Z designado.
 Selecionar um UCS gravado anteriormente.
 Aplicar um UCS existente a uma viewport diferente.
Deslocando o plano XY
Para deslocar o plano XY
1 No menu Tools, selecione New UCS  3 Pontos.
2 Especifique o novo ponto de origem (1).
1. Por exemplo, em um desenho grande, você pode especificar um ponto de origem
próximo à área em que deseja trabalhar.
8. Especifique um ponto para indicar a orientação horizontal do novo UCS. Esse ponto
deve estar na parte positiva do novo eixo X (2).
9. Especifique um ponto para indicar a orientação vertical do novo UCS. Esse ponto deve
estar na parte positiva do novo plano XY (3).
O UCS, incluindo a grade, muda para representar os eixos X e Y que você especificou.

AutoCAD 2000
Linha de comando: UCS
Localizando uma nova origem de UCS
Pela localização de uma nova origem, é possível ajustar a entrada de coordenada para
que seja relativa a uma área ou a um objeto específico do desenho. Por exemplo, você
pode realocar o ponto de origem para um canto de uma construção ou para servir como
um ponto de referência em um mapa.
Para utilizar uma nova origem de UCS
1 No menu Tools, selecione New UCS  Origin.
2 Especifique um ponto para a nova origem.
Linha de comando: UCS
Exibindo o ícone UCS
Para indicar a localização e a orientação do UCS, o AutoCAD exibe o ícone UCS no ponto
de origem do UCS ou no canto inferior esquerdo da viewport atual. Se o ícone for exibido
na origem do UCS atual, uma cruz (+) aparecerá no ícone. Se o ícone for exibido no canto
inferior esquerdo da viewport, a cruz não aparecerá no ícone.
Se você tiver múltiplas viewports, cada viewport exibirá seu próprio ícone UCS.
O ícone de lápis quebrado substitui o ícone UCS quando a direção de
visualização se encontra ao longo de um plano fazendo intersecção com os
eixos X e Y. A especificação das coordenadas com o dispositivo apontador
enquanto o ícone de lápis quebrado estiver ativo produzirá pontos com
valores de Z diferentes de zero. Os resultados podem não ser o que você
esperava. Certifique-se de que a exibição do ícone UCS indique que a direção de
visualização esteja em um ângulo que permita suficiente precisão do dispositivo
apontador antes de tentar especificar coordenadas ou editar seu modelo.

AutoCAD 2000
Para ativar e desativar a exibição do ícone UCS
1 No menu View, escolha Display Ícone UCS.
2 Para ativar e desativar a exibição do ícone UCS, selecione On.
Uma marca de seleção ao lado da opção On indica que o ícone está sendo exibido.
Escolha novamente On para remover a marca de seleção e off o ícone UCS.
Linha de comando UCSICON
Para exibir o ícone UCS na origem do UCS
No menu View, escolha Display  UCS Icon  Origin.
Uma marca de seleção ao lado da opção Origem indica que o ícone está sendo exibido. O
ícone UCS é exibido na origem do sistema de coordenadas atual. Selecione Origem
novamente para remover a marca de seleção e exibir o ícone na posição padrão no canto
esquerdo inferior da viewport atual.
Linha de comando: UCSICON

AutoCAD 2000
Criando objetos
Com as ferramentas de desenho do AutoCAD®, você pode criar vários objetos, desde
simples linhas e círculos até curvas spline, elipses e áreas com hachura que se alteram
quando seus limites se alteram. Geralmente, você desenha objetos especificando pontos
com o dispositivo apontador ou inserindo valores de coordenadas na linha de comando.
Desenhando linhas
A linha é o objeto básico do AutoCAD. Você pode criar uma variedade de linhas: linhas
únicas, múltiplos segmentos de linha com e sem arcos, múltiplas linhas paralelas e linhas
de croqui à mão livre. Em geral, você desenha linhas especificando pontos de
coordenada, propriedades como tipo de linha ou cor e medidas como ângulos
Desenhando objetos linha
Para desenhar uma linha
1. No menu Draw, escolha Line.
2. Especifique o ponto inicial (1).
3. Especifique a extremidade (2).
4. Especifique as extremidades dos próximos segmentos (3, 4, 5, 6).
5. Pressione ENTER para completar a linha.
Para desfazer o segmento de linha anterior durante o comando LINE, digite u e, em
seguida, pressione Enter. Você pode iniciar uma nova linha na extremidade da última
linha desenhada iniciando o comando LINE novamente e pressionando ENTER no prompt
Start Point.
Linha de comando: LINE

AutoCAD 2000
Desenhando polyline
Uma polyline é uma seqüência conectada de segmentos de linha ou de arco criados como
um objeto único. Utilize as polyline se desejar editar todos os segmentos de uma só vez,
embora também seja possível editá-los separadamente. Você pode definir a largura de
segmentos individuais, torná-los cônicos e fechar a polyline. Ao desenhar segmentos de
arco, o primeiro ponto do arco será a extremidade do segmento anterior. Você pode
especificar o ângulo, o centro, a direção ou o raio do arco. É possível também completar o
arco especificando um segundo ponto e uma extremidade.
Para desenhar uma polyline com segmentos de reta
1. No menu Draw, escolha Polyline.
2. Especifique o primeiro ponto da Polyline.
3. Especifique a extremidade de cada segmento de Polyline.
4. Digite c (Close) para fechar a Polyline ou pressione ENTER para finalizar o comando.
Linha de comando: PLINE
Para desenhar uma polilinha com combinação de linha e arco
Primeiro, desenhe o segmento de linha.
1. No menu Draw, escolha Polyline.
2. Especifique o ponto inicial do segmento de linha (1).
3. Especifique o ponto final do segmento de linha (2).
4. Digite a para alternar para o modo Arc.
5. Especifique o ponto final do arco (3).
6. Digite l para retornar para o modo Line.
7. Insira a distância e o ângulo da linha em relação à extremidade do arco. Você pode
inserir esses valores relativos na forma @distância<ângulo.
8. Pressione ENTER para finalizar a Polyline.

AutoCAD 2000
Desenhando Multilines
As Multilines consistem em 1 a 16 linhas paralelas denominadas elementos. Os
elementos são posicionados pela especificação do deslocamento desejado para cada
elemento a partir da origem da Multilines. Você pode criar e salvar estilos de Multilines ou
utilizar o estilo padrão, que tem dois elementos. É possível definir a cor e o tipo de linha
para cada elemento e exibir ou ocultar as junções da Multilines. As junções são linhas que
aparecem em cada vértice. Existem vários tipos de capeamentos finais que você pode
atribuir à Multilines, por exemplo, linhas ou arcos.
Para desenhar uma multiline
1. No menu Draw, escolha Multiline.
2. No prompt Comando, digite st para selecionar um estilo.
3. Para relacionar os estilos disponíveis, digite o nome do estilo ou ?.
4. Para justificar a Multiline, digite j e escolha justificação superior, zero ou inferior.
5. Para alterar a escala da Multiline, digite e s insira uma nova escala.
Agora, desenhe a multiline.
6. Especifique o ponto inicial.
7. Especifique o segundo ponto.
8. Especifique o terceiro ponto.
9. Especifique o quarto ponto ou digite c para fechar a multiline, ou pressione a tecla
ENTER.
Linha de comando: MLINE
Desenhando Polygons
Polígonos são Polygons fechadas de 3 a 1.024 lados de comprimentos iguais. Um
polígono é desenhado ao ser inscrito ou circunscrito sobre um círculo imaginário, ou
especificando-se as extremidades de uma das arestas do polígono. Uma vez que os
polígonos sempre têm lados de comprimentos iguais, eles fornecem uma maneira simples
para desenhar quadrados e triângulos eqüiláteros.
As ilustrações a seguir mostram polígonos desenhados por meio dos três métodos. Nas
duas primeiras ilustrações, o ponto 1 é o centro do polígono e o ponto 2 define o
comprimento do raio, que está sendo especificado com o dispositivo apontador.

AutoCAD 2000
Desenhando polígonos inscritos
Utilize polígonos inscritos quando desejar especificar a distância entre o centro do
polígono e cada vértice. Essa distância é o raio do círculo no qual o polígono está inscrito.
Neste exemplo, você desenha um quadrado inscrito, o polígono padrão.
Para desenhar um quadrado inscrito
1. No menu Draw, escolha Polygon.
2. Digite 4 para especificar quatro lados para o polígono.
3. Especifique o centro do polígono (1).
4. Digite i (Inscribed in Circle).
5. Especifique o raio (2).
Linha de comando: POLYGON
Desenhando polígonos circunscritos
Utilize polígonos circunscritos quando desejar especificar a distância entre o centro do
polígono e o meio de cada lado. Essa distância é o raio do círculo que circunscreve o
polígono.
Para desenhar um hexágono circunscrito
1. No menu Draw, escolha Polygon.
2. Digite 6 para especificar o número de lados.
3. Especifique o centro do polígono (1).

AutoCAD 2000
5. Digite c (Circunscrito sobre o círculo).
6. Especifique o comprimento do raio (2).
Desenhando objetos curvos
Desenhando círculos
Você pode criar círculos de várias maneiras. O método padrão serve para especificar o
centro e o raio. Também é possível especificar o centro e o diâmetro ou definir apenas o
diâmetro com dois pontos. A circunferência do círculo pode ser definida com três pontos.
Você pode, ainda, criar o círculo tangente a três objetos existentes ou criá-lo tangente a
dois objetos e especificar um raio. Nas ilustrações a seguir, os círculos mais escuros são
os que estão sendo desenhados.
Para desenhar um círculo especificando um centro e um raio
1. No menu Draw, escolha Circle  Center, Radius.
2. Especifique o centro.
3. Especifique o raio.
Linha de comando: CIRCLE
Para criar um círculo que seja tangente a dois objetos, especifique um ponto tangente em
cada objeto e o raio do círculo. O ponto tangente pode ser qualquer ponto no objeto. Nas
ilustrações a seguir, o círculo mais escuro é o que está sendo desenhado e os pontos
tangentes são os pontos (1) e (2).

AutoCAD 2000
Para criar um círculo tangente a objetos existentes
1. No menu Draw, escolha CircleTan, Tan, Radius.
1. Você está, agora, no modo Snap à tangente.
2. Selecione o primeiro objeto para desenhar o círculo tangente a ele.
3. Selecione o segundo objeto para desenhar o círculo tangente a ele.
4. Especifique o raio do círculo.
Para criar um círculo tangente a dois ou três pontos, defina 'OSNAP para Tangent e
utilize o método de dois ou três pontos para criar o círculo
Desenhando Arcs
Você pode criar arcos de diversas formas. O método padrão serve para especificar três
pontos — um ponto inicial, um segundo ponto no arco e um ponto final. Também é
possível especificar o ângulo interno, o raio, a direção e o comprimento de corda dos
arcos. A corda de um arco é uma linha reta entre as extremidades. Por padrão, o
AutoCAD desenha arcos no sentido anti-horário.
No exemplo a seguir, o ponto inicial do arco efetua snap ao ponto final de uma linha. O
segundo ponto do arco efetua snap ao círculo do meio.
Para desenhar um arco especificando três pontos
1 No menu Draw, escolha Arc  Start, Center, End.
2 Especifique o ponto inicial (1) digitando endp e selecionando a linha.
1. O arco efetua snap à extremidade da linha.
3 Especifique o segundo ponto (2) inserindo cen e selecionando o
arco existente para definir o centro do arco.
4 Especifique a extremidade do arco (3).
Linha de comando: ARC

AutoCAD 2000
Nas ilustrações a seguir, o centro de um círculo existente é utilizado como centro do arco.
Especificado o centro e os pontos iniciais do arco, você o completa especificando o
comprimento da corda. As distâncias mostradas nessas ilustrações, de uma extremidade
até o cursor, são comprimentos de corda.
Para desenhar um arco utilizando um ponto inicial, um centro e um comprimento de
corda
1. No menu Draw, escolha Arc  Start, Center, Length.
2. Especifique um ponto inicial (1).
3. Especifique o centro (2).
4. Especifique o comprimento de corda.
Utilize o método Start, Center, Angle e Center, Start, Angle quando tiver um ponto
inicial e um ponto central em relação ao qual possa efetuar snap. O ângulo determina a
extremidade do arco.
Utilize o método Start, End, Angle quando tiver duas extremidades, mas sem um centro
ao qual efetuar snap.
A ilustração que segue à esquerda mostra um arco desenhado por meio da especificação
de um ponto inicial, um final e um raio. Você pode especificar o raio inserindo um
comprimento ou movendo o cursor da extremidade para especificar uma distância.

AutoCAD 2000
A ilustração anterior, à direita, mostra um arco desenhado com o dispositivo apontador
por meio da especificação de um ponto inicial, de uma extremidade e de uma direção da
tangente. Movendo o cursor para cima, do ponto inicial ao final, é desenhado o arco
côncavo ao objeto, como mostrado aqui. Movendo o cursor para baixo seria desenhado o
arco convexo ao objeto.
É possível iniciar uma linha na extremidade do último arco desenhado iniciando o
comando LINE e pressionando ENTER no prompt Ponto Inicial. O ponto final do arco
define o ponto inicial e a direção tangencial da nova linha. É preciso especificar o
comprimento.
Desenhando ellipses
Você pode criar elipses completas e arcos elípticos. Ambos são representações
matemáticas exatas de elipses. O método padrão de desenho de uma elipse é a
especificação das extremidades do primeiro eixo e a distância, que é a metade do
comprimento do segundo eixo. O eixo mais longo de uma elipse é chamado de eixo maior
e o mais curto de eixo menor. A ordem em que você define os eixos é irrelevante.
No procedimento a seguir, você desenha uma elipse utilizando o método padrão e o
dispositivo apontador. Aqui, o primeiro eixo é o eixo maior e o segundo, o eixo menor. A
distância aumenta à medida que você arrasta o dispositivo apontador a partir do meio.
Para desenhar uma elipse verdadeira utilizando extremidades e distância
1. No menu Draw, escolha Ellipse  Axis, End.
2. Especifique a primeira extremidade do primeiro eixo (1).
3. Especifique a segunda extremidade do primeiro eixo (2).
4. Arraste o dispositivo apontador a partir do meio (3) do primeiro
eixo e clique para especificar a distância.
Linha de comando: ELLIPSE

AutoCAD 2000
Você pode fornecer um ângulo de rotação em vez de uma distância ou desenhar a elipse
baseada em um centro, em uma extremidade de um eixo e na metade do comprimento de
outro eixo.
Elipses criadas pela especificação de extremidades e distância do eixo
Nas ilustrações acima, os pontos 1 e 2 são as extremidades do primeiro eixo e o ponto 3
define a distância (metade do comprimento) do segundo eixo. A elipse à esquerda é
desenhada por meio da especificação do centro (1) e dos dois eixos. A extremidade do
primeiro eixo está no ponto 2 e o ponto 3 define a metade do comprimento do segundo
eixo.
Desenhando arcos elípticos
O método padrão para desenho de arcos elípticos utiliza as extremidades do primeiro eixo
e a distância do segundo eixo assim como para elipses completas. Em seguida, você
especifica os ângulos inicial e final. O ápice do ângulo é o centro da elipse, e o eixo maior
é definido como 0 grau. O ângulo inicial define o ponto inicial do arco elíptico. O ângulo
final define a extremidade, e o arco é desenhado entre esses pontos na direção definida
pela variável de sistema ANGDIR. Se ANGDIR for 0, os ângulos serão medidos em
sentido anti-horário. Se ANGDIR for 1, eles serão medidos em sentido horário.
Se os ângulos inicial e final forem iguais, você criará uma elipse completa. Poderá, ainda,
especificar um ângulo inicial e um ângulo interno. O ângulo interno é medido em relação
ao ponto inicial em vez de ser medido a partir do grau 0.
No procedimento a seguir, os ângulos inicial e final são medidos a
partir do ponto 1, a primeira extremidade do primeiro ângulo, ANGDIR
é definida como 0 para que os ângulos sejam medidos no sentido anti-
horário a partir do ponto 1. O ângulo inicial (4) tem 230 graus e o
ângulos final (5) tem 50 graus.

AutoCAD 2000
Para desenhar um arco elíptico utilizando os ângulos inicial e final
1. No menu Draw, escolha Ellipse  Arc.
2. Especifique as extremidades do primeiro eixo (1 e 2).
3. Especifique a distância do segundo eixo (3).
4. Especifique um ângulo inicial (4).
5. Especifique um ângulo final (5).
Desenhando círculos isométricos
Se você estiver desenhando em planos isométricos para simular 3D, poderá utilizar
elipses para representar círculos visualizados a partir de um ângulo de inclinação.
Primeiro é necessário ativar um plano isométrico.
Para desenhar um círculo isométrico
1. Ative o Isometric snap and grid.
2. No menu Draw, escolha Ellipse  Axis, End.
3. Digite i (Isocircle).
4. Especifique o centro do círculo (1).
5. Especifique o raio ou o diâmetro do círculo (2).
Desenhando Donuts
Desenhar anéis é uma forma rápida para criar anéis preenchidos ou círculos com
preenchimento sólido. Na verdade, os anéis são polilinhas fechadas que têm espessura.
Para criar um anel, especifique seu diâmetro interno e externo e o centro. Você pode
continuar criando múltiplas cópias com o mesmo diâmetro especificando diferentes
centros até pressionar ENTER para finalizar o comando. Para criar círculos com
preenchimento sólido, especifique um diâmetro interno de zero.

AutoCAD 2000
Para desenhar um donut
1. No menu Draw, escolha Donut.
2. Especifique o diâmetro interno (1).
3. Especifique o diâmetro externo (2).
4. Especifique o centro do anel (3).
5. Especifique o centro para outro anel ou pressione ENTER para finalizar o comando.
Linha de comando: Donut
Criando regiões
Regiões são áreas delimitadas bidimensionais criadas a partir de formas fechadas
denominadas loops. Um loop é uma curva ou uma seqüência de curvas conectadas que
define uma área em um plano com um limite que não faz intersecção. Os loops podem ser
combinações de linhas, polilinhas, círculos, arcos, elipses, arcos elípticos, splines, faces
3D, traços e sólidos. Os objetos que compõem os loops devem ser áreas fechadas ou
formar áreas fechadas por meio do compartilhamento das extremidades com outros
objetos. Os objetos também devem ser coplanares (no mesmo plano).
Você pode criar regiões fora de múltiplos loops e fora de curvas abertas cujas
extremidades estão conectadas e formam loops. Curvas abertas com intersecção em seu
interior não podem formar uma região. Objetos como polilinhas 3D e malhas facetadas
podem ser convertidos em regiões quando explodidos. Não é possível formar regiões a
partir de objetos abertos que fazem intersecção para formar uma área delimitada: por
exemplo, arcos de intersecção ou curvas de auto-intersecção.
É possível aplicar hachura e cor às regiões e analisar propriedades, como suas áreas e
momentos de inércia.
Para criar regiões selecionando objetos
1. No menu Draw, escolha Region.
2. Selecione os objetos para criar a região (devem ser loops fechados).
3. Pressione ENTER.

AutoCAD 2000
Linha de comando: REGION
Para criar regiões utilizando limites
1. No menu Draw, escolha Boundary.
2. Na caixa de diálogo Boundary Creation, em Object Type, selecione Region.
3. Se desejar limitar o número de objetos analisados pelo AutoCAD quando você utiliza
Selecionar ponto para criar limites (por padrão, o AutoCAD analisa todos os objetos
visíveis na viewport atual), em Boundary Set, escolha o botão New.
4. Selecione os objetos que deseja que o AutoCAD analise quando você definir limites e
pressione ENTER.
5. Escolha Pick Points.
6. Especifique um ponto no desenho dentro de cada área que você deseja definir como
uma região e pressione ENTER.
Para criar uma região composta por subtração
1. No menu Modify, escolha Solids Editing  Subtract.
2. Selecione a região a partir da qual você deseja subtrair (1) e pressione ENTER.
3. Selecione a região a ser subtraída (2).
Linha de comando: SUBTRACT
Você pode selecionar regiões em qualquer ordem para uni-las ao comando UNION ou
para localizar sua intersecção com o comando INTERSEC. O AutoCAD ignora os objetos
dentro de um conjunto de seleções que não sejam regiões.
A ilustração a seguir mostra a união de duas regiões.

AutoCAD 2000

AutoCAD 2000
A ilustração a seguir mostra a intersecção de três regiões obtidas com o comando
INTERSECT.
Você pode selecionar em qualquer ordem as regiões cujas intersecções você deseja
encontrar. O objeto resultante também é uma região.
Áreas de hachura
As Hatching preenchem uma área específica em um desenho com um padrão. Você
pode hachurar uma área delimitada ou um limite especificado utilizando os comandos
BHATCH e HATCH.
BHATCH cria hachuras associativas ou não-associativas. As hachuras associativas são
vinculadas a seus limites e atualizadas quando os limites são modificados. Hachuras não-
associativas são independentes de seus limites. BHATCH define limites automaticamente
quando você especifica um ponto dentro da área a ser hachurada. Qualquer objeto, inteiro
ou parcial, que não faça parte do limite, é ignorado e não interfere na hachura. O limite
poderá ter arestas salientes e ilhas (áreas delimitadas dentro da área de hachura) que
você escolhe para hachurar ou deixar sem hachura. Você também pode definir um limite
selecionando objetos.
Criando uma hachura associativa
As áreas com hachura criadas com BHATCH são, por padrão, associativas. É possível
remover a capacidade de associação da hachura a qualquer momento ou alterar o padrão
para criar uma hachura não-associativa. Se você especificar pontos para criar uma
hachura associativa, especifique somente um ponto interno por posicionamento de bloco
de hachura. A especificação de mais de um ponto interno poderá produzir resultados
inesperados quando o limite de hachura for editado.

AutoCAD 2000
Para hachurar uma área delimitada
1. No menu Draw, escolha Hatch.
2. Na caixa de diálogo Boundary Hatch, escolha Pick Points.
3. Especifique um ponto dentro de cada área do desenho que deseja aplicar hachura.
Caso você cometa algum erro, clique com o botão direito do mouse e escolha Clear
All ou Undo Last Select/Pick no menu de atalho.
4. Para visualizar a hachura, clique com o botão direito do mouse e escolha Preview.
5. Pressione ENTER para retornar à caixa de diálogo Boundary Hatch.
6. Escolha OK para aplicar a hachura.
Para hachurar objetos selecionados
2. Na caixa de diálogo Boundary Hatch, escolha Select Objects.
3. Selecione o objeto ou os objetos que deseja hachurar.
Os objetos não precisam formar um limite fechado. Também é possível especificar
qualquer ilha selecionando objetos dentro de outros objetos selecionados. Se você
cometer algum engano, clique com o botão direito do mouse e, no menu de atalho,
escolha Clear All ou Undo Last Select/Pick.
4. Para visualizar a hachura, clique com o botão direito do mouse e escolha Preview.
5. Pressione ENTER para retornar à caixa de diálogo Boundary Hatch.
Criando uma hachura utilizando aquisição de ponto
Um limite de hachura pode ser definido pela especificação direta de pontos. Por exemplo,
você pode desejar ilustrar um preenchimento padrão em uma pequena seção de um
desenho, como mostra a ilustração a seguir.

AutoCAD 2000
Para definir um limite por meio da aquisição de ponto
1. Na linha de comando, digite hatch.
2. Digite o nome do padrão de hachura.
3. Especifique a escala e o ângulo do padrão de hachura.
4. No prompt Select Objects, pressione ENTER, pois você está especificando pontos e
não selecionando objetos.
5. Utilizar pontos para criar um limite de hachura gera um limite de polyline. Digite y para
reter o polyline boundary ou n para descartá-lo depois que a hachura estiver
completa.
6. Especifique os pontos que definem o limite.
7. Digite c (Close) e pressione ENTER.
Definindo limites de hachura
Os limites podem ser qualquer combinação de linhas, arcos, círculos, polilinhas 2D,
elipses, splines, blocos e viewports do espaço do papel.
Quando você utiliza Selecionar pontos para definir limites, a maneira como o AutoCAD
deriva a definição de limite a partir de um ponto especificado depende do limite
especificado definido e do método de detecção de ilha.
Utilizando métodos de detecção de ilha
Os métodos de detecção de ilha especificam se devem ser incluídos objetos dentro do
limite mais externo como objetos de limite quando Selecionar pontos é utilizado. Esses
objetos internos são conhecidos como ilhas. Por padrão, o AutoCAD utiliza o método de
detecção de ilha Preenchimento. O método Preenchimento inclui ilhas como objetos de
limite, como mostra a ilustração a seguir. O modo como o AutoCAD hachura as ilhas
detectadas depende do estilo de detecção de ilha. A ilustração a seguir utiliza o estilo de
detecção de ilha Normal, o que significa que as ilhas permanecem sem hachuras e as
ilhas dentro de ilhas estão hachuradas.

AutoCAD 2000
Se não desejar incluir ilhas como objetos de limite quando utilizar Pick Points, utilize o
método de detecção de ilha detection method. Pesquisa radial executa uma linha a partir
do ponto especificado como o objeto mais próximo e, em seguida, traça o limite em uma
direção com sentido anti-horário, excluindo assim as ilhas da detecção de limite.
Você pode encontrar essas opções na guia Advanced da caixa de Boundary Hatch.
Quando você define limites selecionando objetos em vez de especificar pontos, o método
de detecção de ilha não tem efeito sobre como o AutoCAD deriva a definição de limite.
Removendo ilhas
Quando você utiliza Pick Points para definir seus limites, é possível remover qualquer
ilha detectada em sua definição de limite. No procedimento a seguir, é possível remover
as ilhas de modo que a peça seja hachurada como ilustrado.
Para remover ilhas da área de hachura
2. Na caixa de diálogo Boundary Hatch, escolha Pick Points.
3. Especifique um ponto dentro da área de hachura de seu desenho.
4. Pressione ENTER.
5. Escolha Remove Islands.
6. Especifique as ilhas para remoção (consulte os limites sólidos no meio da ilustração) e
pressione ENTER.
Linha de comando: BHATCH

AutoCAD 2000

AutoCAD 2000
Desenhando com precisão
O AutoCAD® fornece ferramentas de rastreamento e de snap a objeto para ajudá-lo a
desenhar de forma rápida e precisa. Com a utilização dessas ferramentas, você pode
desenhar com precisão sem precisar inserir coordenadas ou executar cálculos
monótonos. Além disso, é possível utilizar os métodos de pesquisa do AutoCAD para
exibir de maneira rápida informações sobre desenhos e objetos do desenho.
Ajustando o alinhamento do snap e da grade
As configurações do snap e da grade ajudam a criar e alinhar objetos. Você pode ajustar
o espaçamento do snap e da grade em intervalos úteis para executar tarefas de desenho
específicas. A grade é um guia visual que exibe pontos em intervalos especificados pelo
usuário, como papel de grade personalizável. O espaçamento do snap restringe o
movimento do cursor a intervalos específicos. Ao ativar o modo Snap, o cursor efetua o
"snap" das coordenadas espaçadas como se fossem ímãs de cursor. É possível
rotacionar o alinhamento do snap e da grade ou definir o snap e a grade para modo
isométrico para simular vistas 3D em espaço 2D. A grade e o snap compartilham o
mesmo ponto de referência e rotação. Geralmente o espaçamento é o mesmo, mas é
possível defini-lo com valores diferentes.
Alterando o ângulo de snap e o ponto de referência
Para desenhar objetos com alinhamentos ou ângulos específicos, você pode rotacionar o
ângulo de snap, que rotaciona o cursor de mira e a grade. Em seguida, se o modo Ortho
estiver ativado, o AutoCAD limitará o movimento do cursor ao novo ângulo de snap e seu
ângulo perpendicular.
A alteração do ângulo de snap altera o ângulo de grade. Você pode ver o novo
alinhamento de snap.
O exemplo a seguir mostra um ângulo de snap ajustado para coincidir com o ângulo do
suporte de apoio. Com esse ajuste, a grade se transforma em uma ajuda visual mais
efetiva para desenhar objetos em um ângulo de 30 graus.

AutoCAD 2000
Para rotacionar o ângulo de snap
1. No menu Tools, escolha Drafting Settings.
2. Na caixa de diálogo Drafting Settings, na guia Snap e Grid, insira um ângulo de
snap.
Por exemplo, para rotacionar o ângulo de snap em 30 graus, digite 30.
A origem do ângulo de snap rotacionado é o ponto de referência. É possível deslocar o
ponto de referência alterando a referência X ou Y (definida como 0.0000 por padrão).
Deslocar o ponto de referência X ou Y é útil quando você deseja alinhar a grade com
padrões complexos.
Para alterar o ponto de referência do ângulo de snap
2. Na caixa de diálogo Drafting Settings, na guia Snap e Grid, insira as novas
coordenadas X e Y na referência X e na referência Y.
3. Escolha OK.
Utilizando o modo Snap com rastreamento polar
Se você utilizar o rastreamento polar (consulte "Utilizando o AutoTrack"), poderá alterar o
modo Snap, de forma que, ao especificar pontos em um comando, o modo Snap efetue
snap ao ângulo de rastreamento polar em vez de efetuar snap a uma grade.
Para definir o modo Snap para o rastreamento polar
2. Na caixa de diálogo Drafting Settings, na guia Snap e Grid, em Snap Style & Type,
selecione Polar Snap.
3. Escolha OK.

AutoCAD 2000
Definindo snap e grade para modo isométrico
O modo Isometric Snap/Grid ajuda na criação de desenhos 2D que representam objetos
3D, como cubos. Os desenhos isométricos não são desenhos 3D reais. Eles simulam um
objeto 3D de um determinado ponto de vista, alinhando ao longo de três eixos principais.
Se o ângulo de snap for 0, os eixos dos planos isométricos serão de 30 graus, 90 graus e
150 graus. Ao definir o modo Snap como isométrico, utilize a tecla F5 (ou CTRL+E) para
alterar os planos isométricos para as orientações esquerda, direita ou superior:
 Left: Orienta o alinhamento do snap e da grade ao longo de eixos de 90 e 150 graus.
 Right: Orienta o alinhamento do snap e da grade ao longo de eixos de 90 e 30 graus.
 Top: Orienta o alinhamento do snap e da grade ao longo de eixos de 30 e 150 graus.
A escolha de um plano isométrico alinha novamente os intervalos de snap, grade e cursor
de mira ao longo dos eixos isométricos correspondentes. Em determinadas condições, o
AutoCAD limita certas seleções de pontos a dois dos três eixos. Por exemplo, se você
ativar o modo Ortho, os pontos selecionados se alinharão ao longo dos eixos do plano no
qual você está desenhando. Portanto, será possível desenhar o plano superior de um
modelo, alternar para o plano esquerdo para desenhar o outro lado e alternar para o plano
direito para concluir o desenho.
Para ativar um plano isométrico
2. Na caixa de diálogo Drafting Settings, na guia Snap and Grid, em Snap Style &
Type, selecione Isometric Snap.
3. Escolha OK.
Linha de comando: DSETTINGS, SNAP

AutoCAD 2000
Efetuando snap a pontos em objetos
Durante os comandos de desenho, é possível efetuar snap do cursor a pontos em
objetos, como extremidades, meios, centros e intersecções. Por exemplo, você pode
ativar snaps a objeto e desenhar rapidamente uma linha no centro de um círculo, no meio
de um segmento de polilinha ou em uma intersecção aparente de duas linhas.
Você pode ativar snaps a objeto de duas maneiras:
 Snaps a objeto de ponto único (ou sobreposição): Define um snap a objeto para uma
utilização.
 Executando snaps a objeto: Define snaps a objeto até que você os desative.
Para efetuar snap a um ponto em um objeto
1) Inicie um comando que solicite a especificação de um ponto (por exemplo, ARC,
CIRCLE, COPY, LINE or MOVE).
2) Quando o comando solicitar a especificação de um ponto, escolha um snap a objeto
utilizando um dos métodos a seguir:
 Na barra de ferramentas Standard, no botão de menu desdobrável Object Snap
ou na barra de ferramentas Object Snap clique em um botão da barra de
ferramentas.
 Pressione SHIFT e clique com o botão direito do mouse na área de desenho e
escolha um snap a objeto no menu de atalho.
 Na linha de comando, digite uma abreviação de snap a objeto.
3) Mova o cursor sobre o local do snap e clique.
Depois de clicar no ponto de snap, o snap a objeto será desativado. Se você selecionar
qualquer ponto diferente do ponto de snap a objeto, o AutoCAD exibirá uma mensagem
de ponto não-válida. A tabela a seguir mostra os snaps a objeto do AutoCAD, os botões
da barra de ferramentas e as abreviações da linha de comando que podem ser utilizados
para ativá-los.

AutoCAD 2000
Definindo snaps a objeto em execução
Além de snaps a objeto de ponto único, você pode ativar snaps a objeto em execução.
Snaps a objeto em execução permanecem ativos até que sejam desativados. Você pode
ativar também mais de um snap a objeto em execução ao mesmo tempo.
Para definir snaps a objeto em execução
2. Na caixa de diálogo Drafting Settings, na guia Object Snap, selecione Object Snap
On.
3. Selecione os snaps a objeto em execução desejados e, em seguida, escolha OK.
Linha de comando: DSETTINGS, OSNAP

AutoCAD 2000
Descrições de snap a objeto
Os botões de snap a objeto estão localizados na barra de ferramentas Standard, no
menu desdobrável Object snaps. Geralmente, os snaps a objeto aplicam-se a objetos
visíveis na tela, incluindo objetos e camadas bloqueadas, limites de viewports flutuantes,
sólidos e segmentos de polyline. Não é possível efetuar snap a objetos em camadas
desativadas ou congeladas.
Endpoint
Endpoint efetua snap à extremidade mais próxima de objetos, como linhas ou arcos.
Se um objeto tiver espessura, você poderá efetuar snap a suas arestas. Endpoint
também efetua snap a arestas de sólidos 3D, corpos e regiões. Por exemplo, é possível
efetuar snap à extremidade (vértice) de uma caixa.
Midpoint
Midpoint efetua snap ao meio de objetos, como linhas ou arcos.
Intersection
Intersection efetua snap à intersecção de objetos como arcos, círculos, elipses, arcos
elípticos, linhas, multilinhas, polilinhas, linhas semi-infinitas, splines ou linhas de
construção (linhas infinitas). Intersection efetua snap às arestas de regiões e curvas,
mas não efetua snap às arestas ou aos cantos de sólidos 3D.

AutoCAD 2000
Apparent Intersection
Em modelos 3D, pode parecer que dois objetos fazem intersecção em uma vista, mas,
quando visualizados em outra vista, fica claro que isso não acontece. É possível utilizar a
Intersecção aparente para efetuar snap a pontos nos quais os objetos parecem fazer
intersecção. Se você inserir Intersecção aparente como um snap a objeto de ponto único
(sobreposição), poderá efetuar snap a intersecções estendidas aparentes, ou seja, os
pontos nos quais os objetos deveriam aparecer para fazer intersecção se fossem
estendidos.
Intersecção aparente efetua snap a arestas de regiões e curvas, mas não a arestas ou
cantos de sólidos 3D.
Center
Centro efetua snap ao centro de um arco, círculo ou elipse.
Quadrant
Quadrante efetua snap ao quadrante mais próximo de um arco, de um círculo ou de uma
elipse (os pontos 0-, 90-, 180-, e 270-graus).

AutoCAD 2000
Node
Ponto efetua snap a pontos desenhados com o comando POINT ou dispostos pelos
comandos DIVIDE e MEASURE.
Insertion
Inserção efetua snap ao ponto de inserção de um bloco, uma forma, um texto, um atributo
ou uma definição de atributo.
Perpendicular
Perpendicular efetua snap a um ponto perpendicular a um arco, círculo, linha de
construção, elipse, um arco elíptico, linha, multilinha, polilinha, linha semi-infinita, sólido
ou spline. Perpendicular pode também efetuar snap a pontos perpendiculares em
extensões aparentes de um objeto.

AutoCAD 2000
Tangent
A Tangente efetua o snap ao ponto no círculo ou no arco que, ao ser conectado ao último
ponto, forma uma linha tangente àquele objeto. Por exemplo, ao utilizar o método de três
pontos para desenhar um círculo, você pode usar a Tangente para construir um círculo
tangente a outros três círculos.
Se Tangente precisar de mais de um ponto para criar uma relação tangente, o AutoCAD
exibirá um marcador e dicas de ferramentas AutoSnap de Tangente adiada, solicitando a
inserção de um segundo ponto. Você poderá utilizar a Tangente adiada para criar dois ou
três círculos quando o círculo que você deseja desenhar estiver tangente a outros dois ou
três objetos.

AutoCAD 2000
Controlando a exibição do desenho
O AutoCAD® fornece diversas formas de exibição de vistas do desenho. À medida que
você edita seu desenho, é possível controlar a exibição do mesmo e deslocar-se
rapidamente para diferentes áreas do desenho enquanto você acompanha o efeito global
das alterações. Você pode aplicar zoom para alterar a ampliação ou pan para
reposicionar a vista na área de desenho; salvar uma vista e a seguir restaurá-la quando
precisar plotar ou consultar detalhes específicos; ou exibir várias vistas ao mesmo tempo
dividindo a tela em várias viewports lado a lado.
Utilizando zoom e pan
Ampliação, posição e orientação específicos são conhecidos como uma vista. A forma
mais comum de alterar uma vista é utilizar uma das várias opções de zoom do AutoCAD
para aumentar ou diminuir o tamanho da imagem exibida na área de desenho.
A ampliação da imagem para visualizar os detalhes mais de perto é chamada aumento de
zoom. A redução da imagem para ver uma parte maior do desenho é chamada diminuição
de zoom. Estas duas figuras ilustram a diminuição e o aumento de zoom.
A aplicação de zoom não altera o tamanho absoluto do desenho; ela altera o tamanho da
vista dentro da área de desenho. O AutoCAD oferece diversos métodos para alteração da
vista, como a especificação de uma janela de exibição, aplicação de zoom em uma escala
específica e a exibição total do desenho.
Aplicando zoom e pan em tempo real
Com o recurso de aplicar pan e zoom à imagem de maneira incremental, o AutoCAD
fornece a opção Tempo real para zoom e pan interativos. Com ZOOM em tempo real,
você pode aumentar ou diminuir o zoom do desenho movendo o cursor verticalmente para
cima ou para baixo.
No modo Pan em tempo real, você pode aplicar pan na imagem do desenho para uma
nova localização clicando na imagem e movendo o dispositivo apontador, mantendo
pressionado o botão de seleção.
Quando estiver utilizando a opção Tempo real do ZOOM ou do PAN, será possível clicar
com o botão direito do mouse na área de desenho e utilizar o menu de atalho para
alternar rapidamente entre a aplicação de zoom e pan.

AutoCAD 2000
Utilizando ZOOM Em tempo real
No modo Zoom em tempo real, você pode aumentar ou diminuir o zoom do desenho
movendo o cursor para cima ou para baixo. Mantenha o botão de seleção pressionado no
meio do desenho e mova o cursor verticalmente para a parte superior (sentido positivo) da
janela para aumentar o zoom em 100 por cento (ampliação 2×). Mantenha o botão de
seleção pressionado no meio do desenho e mova o cursor verticalmente para a parte
inferior (sentido negativo) da janela para diminuir o zoom em 100 por cento (ampliação .
5×).
Durante a visualização da plotagem, o recurso de aumentar o zoom é limitado pela
resolução da plotadora. Visualizar plotagem interrompe o aumento do zoom no ponto em
que um pixel em sua exibição for igual a um pixel (ou passo da plotadora) em sua
plotadora. Você pode aumentar o zoom somente no nível de detalhe em que sua
plotadora ou impressora for capaz de fazer a plotagem.
Quando você tiver atingido o limite de aumento de zoom (a vista atual), o sinal de mais (+)
não será mais exibido, indicando que você não poderá aumentar mais o zoom. Quando
você tiver diminuído o zoom até o limite (as extensões da vista atual), o sinal de menos
(–) não será mais exibido, indicando que você não poderá diminuir mais o zoom. Não será
possível diminuir o zoom além das extensões da vista atual.
Quando você soltar o botão de seleção, a aplicação de zoom será interrompida. Você
pode soltar o botão de seleção, mover o cursor para um outro local no desenho e a seguir
pressionar o botão de seleção novamente para continuar aplicando o zoom a partir desse
local.
Aplicar zoom em tempo real
1. No menu View, escolha Zoom  Realtime.
2. Para aumentar ou diminuir o zoom de diferentes ampliações, pressione o botão de
seleção de seu dispositivo apontador e mova o cursor verticalmente.
 Mova o cursor para cima no meio da área de desenho para aumentar o zoom da
imagem. Mova o cursor para baixo no meio da área de desenho para diminuir o
zoom da imagem.
 Se você estiver utilizando o Microsoft® IntelliMouse®, aumente o zoom
rotacionando a roda para a frente e diminua o zoom rotacionando-a para trás.
Linha de comando: ZOOM

AutoCAD 2000
Utilizando PAN em tempo real
Tempo real é a configuração padrão para PAN. Pressionar ENTER após inserir pan na
linha de comando coloca você automaticamente no modo Pan em tempo real.
Mantenha pressionado o botão de seleção do dispositivo apontador e mova o cursor de
mão para aplicar pan ao desenho.
Aplicar pan em tempo real
1. No menu View, escolha Pan  Realtime.
2. Mantenha pressionado o botão de seleção e mova o dispositivo apontador para
reposicionar o desenho.
Se você estiver utilizando um IntelliMouse, mantenha pressionado o botão de rolagem e
mova o mouse.
Linha de comando: 'PAN

AutoCAD 2000
Métodos de edição
Selecionando objetos
É preciso criar um conjunto de seleção de objetos antes de editá-los. Um conjunto de
seleção pode conter apenas um objeto ou um agrupamento mais complexo: por exemplo,
o conjunto de objetos de uma determinada cor em uma determinada camada. O conjunto
de seleção pode ser criado antes ou depois da escolha do comando de edição. Se a
variável de sistema HIGHLIGHT estiver ativada, o AutoCAD realçará os objetos
selecionados. Você pode fazer diversas alterações no mesmo conjunto de seleção. Utilize
um dos métodos a seguir para criar conjuntos de seleção.
 Escolha um comando de edição. Em seguida, selecione os objetos e pressione
ENTER.
 Digite selecionar. Em seguida, selecione os objetos e pressione ENTER.
 Selecione os objetos com o dispositivo apontador. Escolha um comando de edição.
 Defina grupos.
Qualquer que seja o método utilizado, o AutoCAD solicita que você selecione objetos e
substitua os cursores de mira por meio de uma caixa de seleção. Selecione objetos
individuais utilizando o dispositivo apontador ou os métodos descritos nesta seção.
Existem diversas formas de responder à solicitação de Selecionar objetos. Você pode
selecionar o objeto criado mais recentemente, o conjunto de seleção anterior ou todos os
objetos no desenho. É possível adicionar e remover objetos de um conjunto de seleção.
Também é possível utilizar mais de um método para fazer a seleção. Por exemplo, para
selecionar a maior parte dos objetos na área de desenho, selecione todos os objetos e
remova aqueles que não deseja selecionar.
Utilizando janelas de seleção
Você pode selecionar objetos colocando-os em uma janela de seleção. A janela de
seleção é uma área retangular que você define na área do desenho especificando dois
pontos de canto no prompt Selecionar objetos. A ordem em que os pontos são
especificados faz a diferença. Arrastar o cursor da esquerda para a direita (janela de
seleção) seleciona apenas objetos totalmente contidos na área de seleção. Arrastá-lo da
direita para a esquerda (seleção de intersecção) seleciona objetos que cruzam e que
estão contidos na área de seleção. Para que possam ser selecionados, os objetos devem
estar ao menos parcialmente visíveis.

AutoCAD 2000
Geralmente, você deve incluir o objeto inteiro dentro da janela de seleção para selecioná-
lo. Porém, é possível incluir objetos com tipos de linha não-contínua incluindo qualquer
parte visível e completa de um tipo de linha dentro da janela de seleção. Por exemplo, se
uma linha tem um tipo de linha tracejada, é possível selecionar a linha inteira incluindo um
ou mais traços completos dentro da janela de seleção.
Se a variável de sistema PICKDRAG estiver ativada, você poderá manter pressionado o
botão de seleção enquanto cria a área de seleção retangular. Se PICKDRAG estiver
desativada, especifique os cantos da área individualmente. PICKDRAG fica desativada
por padrão.
Para selecionar objetos contidos em uma área de forma irregular, coloque-os em uma
janela de seleção poligonal. Um polígono de seleção seleciona apenas objetos totalmente
incluídos; um polígono de intersecção seleciona objetos incluídos ou com intersecção.
Crie a janela especificando pontos que incluam a área. A ordem em que você especifica
os pontos define um polígono de seleção ou de intersecção.
No exemplo a seguir, você utilizará um polígono de seleção para selecionar todos os
objetos integralmente contidos em uma área de forma irregular.

AutoCAD 2000
Para selecionar objetos em uma área de forma irregular
1. No prompt Select Objects, digite cp (Crossing Polygon).
2. Especifique pontos da esquerda para a direita que definam uma área abrangendo as
linhas a serem selecionadas.
3. Pressione ENTER para fechar o polígono e concluir a seleção.
A ilustração a seguir mostra o resultado da especificação da mesma área de seleção
como um polígono de intersecção.
Utilizando cercas de seleção
Você pode selecionar objetos não-adjacentes em um desenho complexo mais facilmente
com uma cerca de seleção. Uma cerca é uma linha que seleciona todos os objetos que a
cortam. A ilustração da placa de circuitos mostra uma cerca selecionando vários
componentes.
Para selecionar objetos não-adjacentes com uma cerca
1. No prompt Select Objects, digite f (Fence).
2. Especifique os pontos da cerca.
3. Pressione ENTER para completar a seleção.
Selecionando objetos bem próximos
É difícil selecionar objetos muito próximos ou que se sobreponham. Quando os objetos
estiverem muito próximos, pressione CTRL e clique para percorrer uma seleção desses
objetos até atingir o que você deseja.
O exemplo a seguir mostra duas linhas e um círculo dentro do alcance da caixa de
seleção.

AutoCAD 2000
Para percorrer objetos para seleção
1. No prompt Select Objects, mantenha pressionada a tecla CTRL e selecione um ponto
o mais próximo possível do objeto desejado.
2. Clique no dispositivo apontador repetidamente até que o objeto desejado esteja
realçado.
3. Pressione ENTER para selecionar o objeto.
Utilizando grupos
Um grupo é um conjunto de seleção de objetos ao qual se atribui um nome. Ao contrário
de conjuntos de seleção que não têm nome, os grupos são salvos com o desenho. As
definições do grupo são mantidas quando você utiliza um desenho como referência
externa ou insere um desenho em outro. Contudo, você só poderá acessar diretamente
grupos definidos em uma referência externa ou bloco se tiver associado e explodido as
referências externas ou explodido os blocos.
Ao criar ou editar um grupo, você pode definir se ele será selecionável. Quando um grupo
é selecionável, a seleção de um de seus membros seleciona todos os membros do
espaço atual que atendam aos critérios de seleção (por exemplo, membros de camadas
bloqueadas não são selecionáveis). A capacidade de selecionar grupos também é afetada
pela variável de sistema PICKSTYLE. Quando PICKSTYLE está desativada para a
seleção de grupo, você pode selecionar membros de grupos individualmente.
Um objeto pode pertencer a mais de um grupo. Você pode relacionar todos os grupos aos
quais um objeto selecionado pertence utilizando a opção Localizar nome, na caixa de
diálogo Agrupamento de objetos. Realce todos os membros de um grupo especificado
com a opção Realçar. Os membros do grupo são organizados em ordem numérica e
podem ser reordenados. A reordenação pode ser útil em algumas operações de lote em
objetos ou quando for importante que o objeto seja "o primeiro" para fins de exibição.

AutoCAD 2000
Criando grupos
Ao criar um grupo, você pode atribuir um nome e uma descrição a ele. Se você copiar um
grupo, a cópia receberá o nome padrão Ax e será considerada sem nome. Grupos sem
nome não são relacionados na caixa de diálogo Object Grouping, a menos que você
selecione Include Unnamed.
Se você escolher um membro de um grupo selecionável para inclusão em um novo grupo,
todos os membros do grupo selecionável serão incluídos no novo grupo. No exemplo a
seguir, é criado um grupo com os objetos contidos na janela. Esse grupo poderá, então,
ser copiado várias vezes.
Para criar um grupo
1. No prompt Comando, digite group.
2. Na caixa de diálogo Object Grouping, em Group Identification, digite um nome de
grupo e uma descrição.
3. Escolha New.
 A caixa de diálogo fecha temporariamente.
4. Selecione os objetos e pressione ENTER.
5. Escolha OK.
Editando grupos
Você pode adicionar ou remover membros de um grupo, bem como renomear grupos a
qualquer momento. Também é possível copiar, espelhar e fazer matrizes de grupos.
Quando um membro do grupo é apagado, ele também é excluído da definição do grupo.
Quando um membro do grupo encontra-se em um bloco excluído, o objeto é excluído do
desenho e também do grupo. Se a exclusão ou remoção de um objeto deixar um grupo
vazio, esse continuará definido. É possível remover a definição de grupo explodindo o
grupo. Explodir um grupo o exclui de um desenho. Os objetos que faziam parte do grupo
permanecem no desenho.
Você pode alterar a ordem dos membros do grupo (a ordem na qual os objetos foram
selecionados), sua descrição e se ele é selecionável ou não. Os membros do grupo
podem ser reordenados de duas maneiras: alterando a posição numérica de membros
individuais ou de intervalos de membros do grupo ou invertendo a ordem de todos os
membros. O primeiro objeto de cada grupo é o número 0, não o número 1.

AutoCAD 2000
Para excluir um grupo nomeado
1. No prompt Comando, digite group.
2. Na caixa de diálogo Grouping dialog, selecione o nome do grupo na lista de grupos.
3. Em Change Group, escolha Explode.
4. Escolha OK.
Editando propriedades do objeto
O AutoCAD fornece duas ferramentas principais para que você edite facilmente as
propriedades de objeto como camadas, cores, tipos e espessuras de linha.
 Barra de ferramentas Object Properties: Fornece opções para visualizar ou alterar as
propriedades do objeto que são comuns a todos os objetos, incluindo as camadas e
propriedades de camada, cores, tipos e espessuras de linha e estilo de plotagem.
 Janela Properties: Fornece uma lista completa das propriedades para qualquer
objeto. É possível visualizar propriedades do objeto e modificar aqueles que podem
ser alterados.
Utilizando a barra de ferramentas Propriedades do objeto
Você pode utilizar os controles da barra de ferramentas Propriedades do objeto para
visualizar ou alterar rapidamente uma camada do objeto, propriedades da camada, cor,
tipo e espessura de linha e estilo de plotagem. A barra de ferramentas Propriedades do
objeto consolida os comandos necessários para visualizar e editar essas propriedades do
objeto. A seleção de um objeto sem que nenhum comando esteja ativado exibe
dinamicamente essas propriedades nos controles da barra de ferramentas. Não é
possível alterar as propriedades de objetos em camadas bloqueadas.
Todos os controles da barra de ferramentas Propriedades do objeto suportam a
comparação entre caracteres: em vez de rolar pelas listas para fazer a seleção, você
pode digitar o primeiro caractere do nome da propriedade para selecioná-lo. Se o nome
for muito extenso para ser exibido no controle, ele será abreviado com um sinal de
reticências (...) no meio do nome. É possível visualizar o nome completo posicionando
seu ponteiro sobre o controle e exibindo a dica de texto.
Como os blocos são objetos distintos, é importante entender que, embora cada objeto que
compõe o bloco mantenha suas próprias propriedades, a barra de ferramentas
Propriedades do objeto reflete somente as propriedades do objeto para o bloco, não suas
partes individuais. Isso também se aplica às refexs, pois elas são simplesmente blocos
externos.

AutoCAD 2000
Os valores de camada, cor, tipo e espessura de linha para um bloco são a camada, cor,
tipo e espessura de linha que eram atuais quando você inseriu o bloco, a menos que você
tenha atribuído manualmente outros valores ao bloco após a inserção. Para um objeto
individual contido dentro de um bloco, a camada na qual o AutoCAD desenha o objeto é
sempre a camada na qual o objeto existia quando você criou o bloco. A cor, tipo e
espessura de linha nas quais o AutoCAD desenha os objetos individuais são descritos na
tabela a seguir.
Configurando na criação
do bloco
Resultado do desenho na inserção do bloco
BYLAYER
A cor, o tipo ou a espessura de linha são as da camada
atual, como indicado no Gerenciador de propriedades de
camada. Alterando a cor, o tipo de linha ou a espessura de
linha de uma camada do bloco inserido afeta somente
objetos BYLAYER no bloco.
BYBLOCK
A cor, o tipo ou a espessura de linha atuais são os valores
atuais, conforme indicado pelo controle correspondente na
barra de ferramentas Propriedades do objeto. Alterando a
cor, tipo de linha ou espessura de linha de um bloco inserido
afeta somente objetos BYBLOCK no bloco.
Qualquer valor diferente de
BYLAYER ou BYBLOCK
Inalterado. O objeto mantém cor, tipo de linha ou espessura
de linha originais. Alterar a cor, tipo de linha ou espessura
de linha de um bloco inserido ou uma camada de um bloco
inserido não afeta esses objetos.
Editando camadas
Com os botões e o controle de camada, é possível visualizar uma camada do objeto
selecionado, alterar uma camada do objeto, tornar a camada atual, alterar as
propriedades da camada e acessar o Gerenciador de propriedades de camada. O nome e
as propriedades da camada exibidos no Controle de camada dependem do conjunto de
seleção atual:
 Nenhum objeto selecionado: Exibe o nome da camada atual e as propriedades da
camada. Quando você cria novos objetos, a camada na qual eles são criados é a
camada que você tornou atual.
 Um objeto selecionado: Exibe a camada atribuída e as propriedades de camada do
objeto selecionado.
 Múltiplos objetos selecionados: Se todos os objetos selecionados estiverem na
mesma camada, exibirá o nome da camada comum e as propriedades da camada. Se
qualquer um dos objetos selecionados estiver em camadas diferentes, o Controle de
camada ficará em branco.

AutoCAD 2000
Para alterar a camada de um objeto
1. Selecione os objetos cujas camadas você deseja alterar.
2. Na barra de ferramentas Object Properties, escolha Layer control.
Como você não pode transferir objetos para camadas dependentes de refex, seus nomes
são exibidos como não disponíveis no Layer control.
3. Escolha uma camada.
Para tornar uma camada atual
1. Sem nenhum objeto selecionado, na barra de ferramentas Object Properties, escolha
Layer control.
2. Selecione a camada que será a atual.
Editando cores
Para alterar a cor de um objeto
1. Selecione os objetos cujas cores deseja alterar.
2. Na barra de ferramentas Object Properties, escolha Color control.
3 Escolha uma cor.
4 Caso não encontre a cor desejada, escolha Other.
5 Na caixa de diálogo Select Color, selecione a cor desejada.
É possível selecionar uma cor de uma das paletas ou inserir um número de cor do
índice de cores do AutoCAD (ACI, AutoCAD Color Index) em Cor.
6 Escolha OK.

AutoCAD 2000
Editando tipos de linha
Para alterar o tipo de linha de um objeto
1 Selecione os objetos cujos tipos de linha deseja alterar.
2 Na barra de ferramentas Object Properties, escolha Linetype control.
3 Escolha um tipo de linha.
4 Caso não encontre o tipo de linha desejado, escolha Other.
No Gerenciador de tipos de linha, você pode carregar tipos de linha adicionais.
5 Escolha o tipo de linha desejado e escolha OK.
Para tornar um tipo de linha o atual
1. Sem nenhum objeto selecionado, na barra de ferramentas Object Properties, escolha
Linetype contro.
2. Selecione o tipo de linha que será o atual.
3. Caso não encontre o tipo de linha desejado, escolha Other.
 No Gerenciador de tipos de linha, você pode carregar tipos de linha adicionais.
4. Escolha o tipo de linha desejado e escolha OK.
Editando espessuras de linha
1. Selecione os objetos cujas espessuras de linha deseja alterar.
2. Na barra de ferramentas Object Properties, escolha Lineweight control.
3. Escolha uma espessura de linha.

AutoCAD 2000
Copiando objetos
Copiando dentro de um desenho
Para copiar objetos dentro de um desenho, crie um conjunto de seleção e especifique um
ponto inicial e uma extremidade para a cópia. Esses pontos são denominados ponto de
referência e segundo ponto do deslocamento, respectivamente, podendo estar em
qualquer lugar do desenho.
Para copiar um conjunto de seleção uma vez
1. No menu Modify, escolha Copy.
2. Selecione os objetos a serem copiados e pressione ENTER.
3. Especifique o ponto de referência (1).
4. Especifique o segundo ponto do deslocamento (2).
Linha de comando: COPY
Para copiar um conjunto de seleção várias vezes
1. No menu Modify, escolha Copy.
2. Selecione os objetos a serem copiados e pressione ENTER.
3. Digite m (Multiple).
4. Especifique o ponto de referência.
5. Especifique o segundo ponto do deslocamento.
6. Defina o próximo ponto do deslocamento. Continue inserindo cópias ou pressione
ENTER para finalizar o comando.
Menu de atalho  Selecione os objetos a serem copiados, clique com o botão direito do
mouse na área do desenho e escolha Copy Selection.

AutoCAD 2000
Deslocando objetos
O deslocamento cria um novo objeto semelhante ao objeto selecionado, porém a uma
distância especificada. Você pode deslocar linhas, arcos, círculos, polilinhas 2D, elipses,
arcos elípticos, linhas infinitas, linhas semi-infinitas e splines planas. O deslocamento de
círculos cria círculos maiores ou menores, dependendo do lado do deslocamento. Se o
deslocamento for feito para fora do perímetro, o círculo criado será maior que o original.
Se for feito para dentro, a cópia será menor.
Para deslocar um objeto especificando uma distância
1. No menu Modify, escolha Offset.
2. Utilize o dispositivo apontador para especificar a distância do deslocamento ou insira
um valor.
3. Selecione o objeto a ser deslocado.
4. Especifique qual lado deslocar.
5. Selecione outro objeto a ser deslocado ou pressione ENTER para finalizar o comando.
Linha de comando: OFFSET
No exemplo a seguir, você deslocará a borda da polilinha da sala, de forma que a parede
fique alinhada com o batente da porta.
Para deslocar um objeto por um ponto
1. No menu Modify, escolha Offset.
2. Digite t (Through).
3. Selecione o objeto a ser deslocado.
4. Especifique o ponto de deslocamento (1).
5. Pressione ENTER para finalizar o comando.

AutoCAD 2000
Espelhando objetos
Você espelha objetos por meio de uma linha de espelhamento definida com dois pontos,
conforme mostrado na ilustração a seguir. Você pode excluir ou preservar os objetos
originais. O espelhamento funciona em qualquer plano paralelo ao plano XY do UCS
atual. Embora seja possível espelhar um objeto viewport no espaço do papel, esse
procedimento não afeta a vista nem os objetos do espaço do modelo.
Para espelhar objetos
1. No menu Modify, escolha Mirror.
2. Selecione os objetos a serem espelhados por meio de uma janela (1 e 2).
3. Especifique o primeiro ponto da linha de espelhamento (3).
4. Especifique o segundo ponto (4).
5. Pressione ENTER para manter os objetos originais.
Linha de comando: MIRROR
Espelhando com alças
No exemplo a seguir, você desenhará uma válvula espelhando uma de suas metades e
mantendo a original. Com Ortho ativada, você poderá desenhar uma linha de
espelhamento vertical para que o objeto seja espelhado horizontalmente.
Para espelhar um objeto e manter o original
1. Selecione os objetos originais por meio de uma janela (1 e 2).
2. Selecione a alça base (3).
3. Digite mirror (modo Alça de espelhamento).
4. Ative o modo Ortho.

AutoCAD 2000
5. Mantenha pressionada a tecla SHIFT e especifique o segundo ponto da linha de
espelhamento (4). Selecione uma posição acima ou abaixo do ponto de referência (na
linha vertical do cursor de mira mostrado na ilustração).
Criando matrizes de objetos
Você pode copiar um objeto ou conjunto de seleção em matrizes (padrões) polares ou
retangulares. Em matrizes polares, você controla o número de cópias do objeto e se elas
devem ser rotacionadas. Em matrizes retangulares, você controla o número de linhas e
colunas e a distância entre elas.
Criando matrizes polares
No exemplo a seguir, você circundará uma mesa circular com cadeiras fazendo uma
matriz polar da cadeira original e rotacionando as cópias à medida que forem criadas. A
configuração de Controle de direção, na caixa de diálogo Units Control, define se a
matriz será desenhada no sentido horário ou anti-horário.
Para criar uma matriz polar
1. No menu Modify, escolha Array.
2. Selecione o objeto original (1) e pressione ENTER.
3. Digite p (Polar).
4. Especifique o centro da matriz (2).
5. Insira o número de itens na matriz, incluindo o objeto original.
6. Digite o ângulo que a matriz deve preencher, de 0 a 360.
 A configuração padrão para ângulo é de 360 graus.
7. Pressione ENTER para rotacionar os objetos à medida que as matrizes são criadas.
Linha de comando: ARRAY

AutoCAD 2000
Criando matrizes retangulares
No exemplo a seguir, você criará uma matriz retangular de uma cadeira. A matriz tem
duas linhas e quatro colunas.
Para criar uma matriz retangular
1. No menu Modify, escolha Array.
2. Selecione a cadeira (1).
3. Digite r (Retangular).
4. Digite o número de linhas.
5. Digite o número de colunas.
6. Digite a distância entre as linhas.
7. Digite a distância entre as colunas.
Criando matrizes retangulares rotacionadas
O AutoCAD constrói uma matriz retangular ao longo de uma linha de base definida pelo
ângulo de rotação do snap atual. Esse ângulo é zero por padrão, para que as linhas e
colunas de uma matriz retangular sejam ortogonais em relação aos eixos X e Y do
desenho. No entanto, é possível alterar esse ângulo e criar uma matriz rotacionada. Se o
ângulo de rotação do snap for definido com um valor diferente de zero, o cursor de mira
da tela será rotacionado de acordo com esse ângulo. Você pode considerar que todas as
matrizes retangulares tenham sido construídas paralelamente aos cursores de mira. As
linhas alinham-se ao cursor de mira X, e as colunas, ao cursor de mira Y.
No exemplo a seguir, você rotacionará uma matriz retangular de cadeiras.

AutoCAD 2000
Para rotacionar uma matriz retangular
2. Na caixa de diálogo Drafting Settings, escolha a guia Snap and Grid.
3. Na guia Snap and Grid, em Snap, digite o ângulo no qual você deseja rotacionar a
matriz.
4. Cria a matriz retangular.
Movendo objetos
Ao mover objetos, você pode rotacioná-los, alinhá-los ou movê-los sem alterar sua
orientação ou tamanho. Utilize o modo snap, coordenadas, alças e os modos de snap a
objeto para mover os objetos com precisão.
No exemplo a seguir, você moverá uma janela.
Para mover um objeto
1. No menu Modify, escolha Move.
2. Selecione o objeto a ser movido (1).
3. Defina o ponto de referência para o movimento (2).
4. Especifique o segundo ponto do deslocamento (3).
Linha de comando MOVER
Para mover um objeto utilizando alças
1. Selecione o objeto para que as alças sejam exibidas.
2. Selecione a alça base para realçá-la.
3. Digite mo (Move mode).
4. Arraste para mover o objeto para uma nova posição.

AutoCAD 2000
Rotacionando objetos
Para rotacionar objetos, escolha um ponto de referência e um ângulo de rotação relativo
ou absoluto. Especifique um ângulo relativo para rotacionar o objeto a partir de sua
orientação atual em torno do ponto de referência daquele ângulo. A configuração do
Controle de direção, na caixa de diálogo Controle de unidades, determina se os objetos
serão rotacionados no sentido horário ou anti-horário. Especifique ângulos absolutos para
rotacionar os objetos do ângulo atual para um novo ângulo absoluto.
No exemplo a seguir, a vista em planta de uma casa será rotacionada com a utilização do
método padrão de ângulo relativo.
Para rotacionar um objeto
1. No menu Modify, escolha Rotate.
2. Selecione o objeto a ser rotacionado (1).
3. Especifique o ponto de referência para a rotação (2).
4. Defina o ângulo de rotação (3).
Linha de comando: ROTATE
Rotacionando por referência
Às vezes é mais fácil aplicar rotação com ângulos absolutos. Por exemplo, para alinhar
dois objetos cujos ângulos absolutos são conhecidos, utilize o ângulo atual do objeto a ser
rotacionado como ângulo de referência e o ângulo do outro objeto como novo ângulo.
Uma maneira mais fácil de fazê-lo é utilizar o dispositivo apontador para selecionar o
objeto a ser rotacionado e o objeto com o qual deseja alinhá-lo.
No exemplo a seguir, o ângulo de referência é especificado pela seleção de dois pontos
no objeto a ser rotacionado. Os snaps a objeto Intersection e Endpoint ajudam a
selecionar pontos precisos nesse objeto. Em seguida, especifique o novo ângulo
selecionando o objeto com o qual deseja alinhar.

AutoCAD 2000
Para rotacionar por referência
1. No menu Modify, escolha Rotate.
2. Selecione o objeto a ser rotacionado (1).
3. Selecione novamente o objeto para especificar o ponto de referência para a rotação.
4. Digite r (Reference).
 Agora, defina o ângulo de referência e os novos ângulos selecionando os objetos a
serem alinhados.
5. Digite int (Intersection object snap) e selecione o ponto de intersecção (2) para
começar a definir o ângulo de referência.
6. Digite endp (Endpoint object snap) e selecione a extremidade do objeto que você
está rotacionando (3) para completar a definição do ângulo de referência.
7. Digite endp novamente e selecione a extremidade do objeto a ser alinhado (4).
Linha de comando: ROTATE
Rotacionando com alças
No exemplo a seguir, você rotacionará um polígono utilizando alças.
Para rotacionar um polígono utilizando alças
1. Selecione o objeto para que as alças sejam exibidas (1).
2. Selecione a alça base para realçá-la (2).
3. Digite ro (Rotate mode).
4. Arraste (3) o objeto para rotacioná-lo e, em seguida, clique ou insira um ângulo para
posicioná-lo no novo local.

AutoCAD 2000
Alinhando objetos
Você pode mover, rotacionar ou inclinar um objeto para alinhá-lo a outro objeto. No
exemplo a seguir, alinhe as peças de uma tubulação utilizando uma caixa de janela de
seleção para selecionar o objeto a ser alinhado. Utilize o snap a objeto Endpoint para
alinhar as peças com precisão.
Para alinhar dois objetos
1. No menu Modify, selecione 3D Operation  Align.
2. Selecione o objeto que deseja alinhar (1 e 2).
3. Especifique o primeiro ponto de origem (3) e, em seguida, o primeiro ponto de destino
(4).
 Se você pressionar ENTER agora, os objetos serão movidos do ponto de origem
ao de destino.
4. Especifique o segundo ponto de origem (5) e, em seguida, o segundo ponto de destino
(6).
5. Especifique o terceiro ponto de origem ou pressione ENTER para continuar.
6. Especifique se deseja ou não redimensionar os objetos para os pontos de
alinhamento.
 Os objetos são alinhados (movidos e rotacionados até chegar à posição) e, em
seguida, redimensionados. O primeiro ponto de destino é o ponto de referência da
escala; à distância entre o primeiro e o segundo pontos de origem é o comprimento
da referência, e a distância entre o primeiro e o segundo pontos de destino é o
novo comprimento de referência.
Apagando objetos
É possível apagar objetos utilizando todos os métodos de seleção disponíveis. No
exemplo a seguir, você utilizará uma janela de seleção para apagar uma seção da
tubulação. Apenas os objetos delimitados pela janela serão apagados.

AutoCAD 2000
Para apagar um conjunto de seleção
1. No menu Modify, escolha Erase.
2. Utilizando a janela de seleção, selecione os objetos a serem apagados (1 e 2).
3. Pressione ENTER.
Linha de comando: ERASE
Redimensionando objetos
Você pode redimensionar objetos esticando-os, alterando seu tamanho, estendendo-os,
alterando seu comprimento e aparando-os.
Esticando objetos
Para esticar um objeto, especifique um ponto de referência e, em seguida, dois pontos do
deslocamento. Também é possível selecionar o objeto com uma seleção de intersecção e
combinar a edição de alças com snaps a objeto, snaps à alça, snaps à grade e entrada de
coordenadas relativas para esticar com maior precisão.
Neste exemplo, você esticará a vista em planta de uma casa.
Para esticar um objeto
1. No menu Modify, escolha Stretch.
2. Selecione o objeto utilizando uma seleção de intersecção (1 e 2).
3. Especifique o ponto de referência (3).
4. Especifique o ponto do deslocamento (4).

Iniciando o AutoCAD 2000

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (16)

Destaque

Destaque (20)

Semelhante a Iniciando o AutoCAD 2000

Semelhante a Iniciando o AutoCAD 2000 (20)

Último

Último (20)

Iniciando o AutoCAD 2000
