O documento discute o capacitor, um componente que armazena energia em forma de campo elétrico. Explica como capacitores funcionam, como calcular sua capacitância e reatância, e como são associados em circuitos. Também apresenta diferentes tipos de capacitores e aplicações.

1. ELETRÔNICA AULA 5 - O capacitor

2. ELETRÔNICA AULA 5 - O capacitor

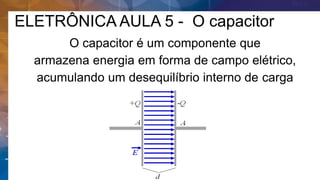

O capacitor é um componente que
armazena energia em forma de campo elétrico,
acumulando um desequilíbrio interno de carga
elétrica.

3. ELETRÔNICA AULA 5 - O capacitor

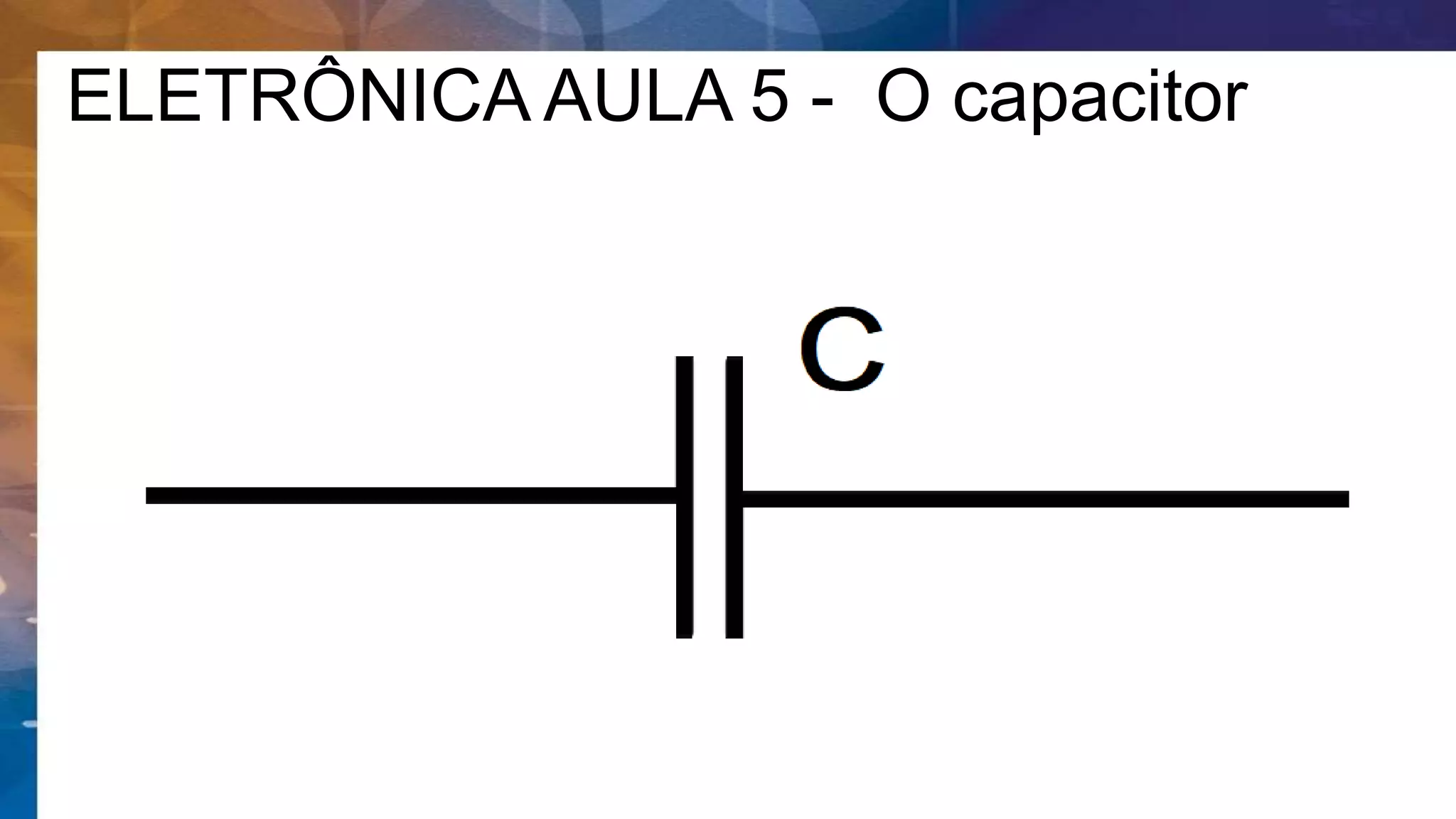

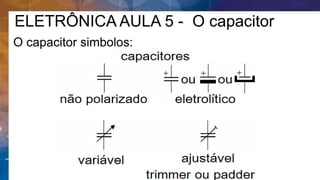

O capacitor simbolos:

4. ELETRÔNICA AULA 5 - O capacitor

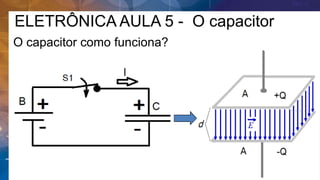

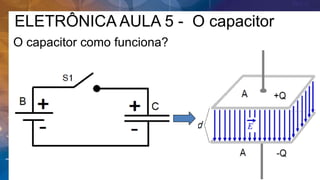

O capacitor como funciona?

5. ELETRÔNICA AULA 5 - O capacitor
O capacitor como funciona?

6. ELETRÔNICA AULA 5 - O capacitor
O capacitor como funciona?

7. ELETRÔNICA AULA 5 - O capacitor

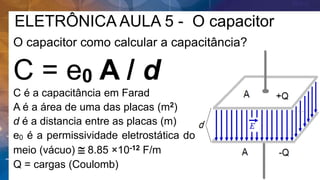

O capacitor como calcular a capacitância?
C = e0 A / d
C é a capacitância em Farad
A é a área de uma das placas (m2)
d é a distancia entre as placas (m)
e0 é a permissividade eletrostática do
meio (vácuo)  8.85 ×10-12 F/m
Q = cargas (Coulomb)

8. ELETRÔNICA AULA 5 - O capacitor

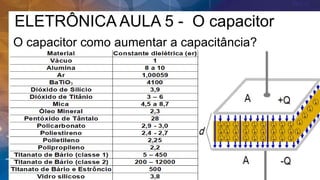

O capacitor como aumentar a capacitância?
C = e0 A / d
Colocar um dielétrico
C = e0er A / d
er é a permissividade relativa do
dielétrico

9. ELETRÔNICA AULA 5 - O capacitor
O capacitor como aumentar a capacitância?

10. Tipos de capacitores: variáveis e ajustáveis;
Variáveis===>
Ajustáveis==>
Padders (uso em série)
e
Trimmers (uso em //)
ELETRÔNICA AULA 5 - O capacitor

11. ELETRÔNICA AULA 5 - O capacitor
Quais os tipos de capacitor?

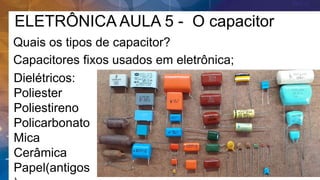

Capacitores fixos usados em eletrônica;
Dielétricos:
Poliester
Poliestireno
Policarbonato
Mica
Cerâmica
Papel(antigos

12. ELETRÔNICA AULA 5 - O capacitor
Quais os tipos de capacitor?
Capacitores onde o dielétrico é um oxido metálico
(de alumínio ou tântalo) ==> capacitor eletrolítico;

13. ELETRÔNICA AULA 5 - O capacitor
Quais os tipos de capacitor?

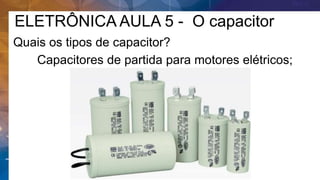

Capacitores de partida para motores elétricos;

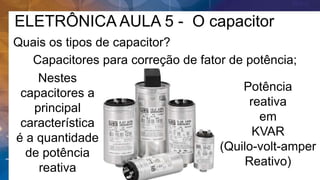

14. ELETRÔNICA AULA 5 - O capacitor
Quais os tipos de capacitor?
Capacitores para correção de fator de potência;
Nestes
capacitores a
principal
característica
é a quantidade
de potência
reativa
Potência
reativa
em
KVAR
(Quilo-volt-amper
Reativo)

15. ELETRÔNICA AULA 5 - O capacitor
Quais os tipos de capacitor?
Capacitores para correção de fator de potência de
media tensão; Para maior
segurança, estes
capacitores são
transportados em
curto, para evitar
cargar residuais
perigosas
Nestes capacitores
são importantes:
a potência
reativa e a tensão
de operação

16. ELETRÔNICA AULA 5 - O capacitor
Como considerar o capacitor nos circuitos?
Capacitores para corrente contínua são como circuitos
abertos:

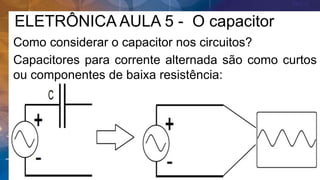

17. ELETRÔNICA AULA 5 - O capacitor
Como considerar o capacitor nos circuitos?
Capacitores para corrente alternada são como curtos
ou componentes de baixa resistência:

18. ELETRÔNICA AULA 5 - O capacitor

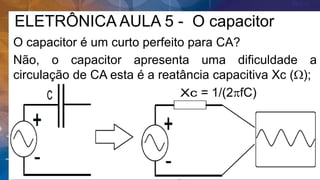

O capacitor é um curto perfeito para CA?
Não, o capacitor apresenta uma dificuldade a
circulação de CA esta é a reatância capacitiva Xc (W);
= 1/(2pfC)

19. ELETRÔNICA AULA 5 - O capacitor

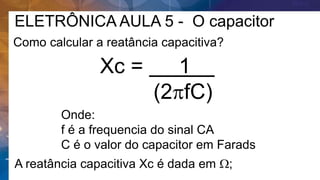

Como calcular a reatância capacitiva?
A reatância capacitiva Xc é dada em W;
Xc = 1 .
(2pfC)
Onde:
f é a frequencia do sinal CA
C é o valor do capacitor em Farads

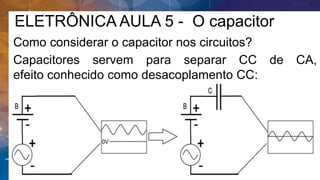

20. ELETRÔNICA AULA 5 - O capacitor
Como considerar o capacitor nos circuitos?
Capacitores servem para separar CC de CA,
efeito conhecido como desacoplamento CC:

21. ELETRÔNICA AULA 5 - O capacitor
Quanto o capacitor acumula de energia?
Lembrando: energia é dada em Joules (J);
Ec = 1 CV2
2
Onde:
C é o valor do capacitor em Farads
V é a tensão aplicada ao capacitor em Volts

22. ELETRÔNICA AULA 5 - O capacitor
Como os capacitores são associados?

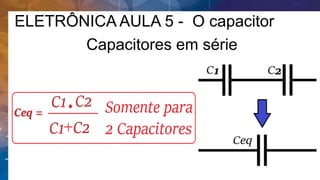

Capacitores em série:

23. Capacitores em série
ELETRÔNICA AULA 5 - O capacitor

24. Capacitores em série
ELETRÔNICA AULA 5 - O capacitor

25. ELETRÔNICA AULA 5 - O capacitor
Como os capacitores são associados?
Capacitores em paralelo:
C// = C1 + C2

26. ELETRÔNICA AULA 5 - O capacitor

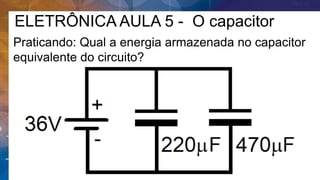

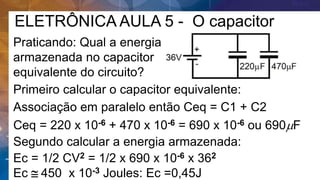

Praticando: Qual a energia armazenada no capacitor
equivalente do circuito?

27. ELETRÔNICA AULA 5 - O capacitor
Praticando: Qual a energia
armazenada no capacitor
equivalente do circuito?
Primeiro calcular o capacitor equivalente:
Associação em paralelo então Ceq = C1 + C2
Segundo calcular a energia armazenada:
Ceq = 220 x 10-6 + 470 x 10-6 = 690 x 10-6 ou 690mF

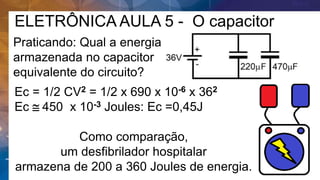

Ec = 1/2 CV2 = 1/2 x 690 x 10-6 x 362
Ec  450 x 10-3 Joules: Ec =0,45J

28. ELETRÔNICA AULA 5 - O capacitor
Praticando: Qual a energia
armazenada no capacitor
equivalente do circuito?
Ec = 1/2 CV2 = 1/2 x 690 x 10-6 x 362
Ec  450 x 10-3 Joules: Ec =0,45J
Como comparação,
um desfibrilador hospitalar
armazena de 200 a 360 Joules de energia.

29. ELETRÔNICA AULA 5 - O capacitor

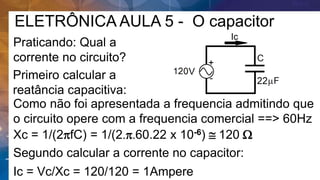

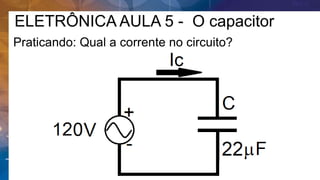

Praticando: Qual a corrente no circuito?

30. ELETRÔNICA AULA 5 - O capacitor
Praticando: Qual a
corrente no circuito?
Primeiro calcular a
reatância capacitiva:
Como não foi apresentada a frequencia admitindo que
o circuito opere com a frequencia comercial ==> 60Hz
Segundo calcular a corrente no capacitor:
Xc = 1/(2pfC) = 1/(2.p.60.22 x 10-6)  120 W
Ic = Vc/Xc = 120/120 = 1Ampere

31. ELETRÔNICA AULA 5 - O capacitor
Próxima aula veremos:
O indutor

32. ELETRÔNICA AULA 5 - O capacitor
Link para vídeo-aula no Youtube:
https://youtu.be/CtJ-_lAJagc
