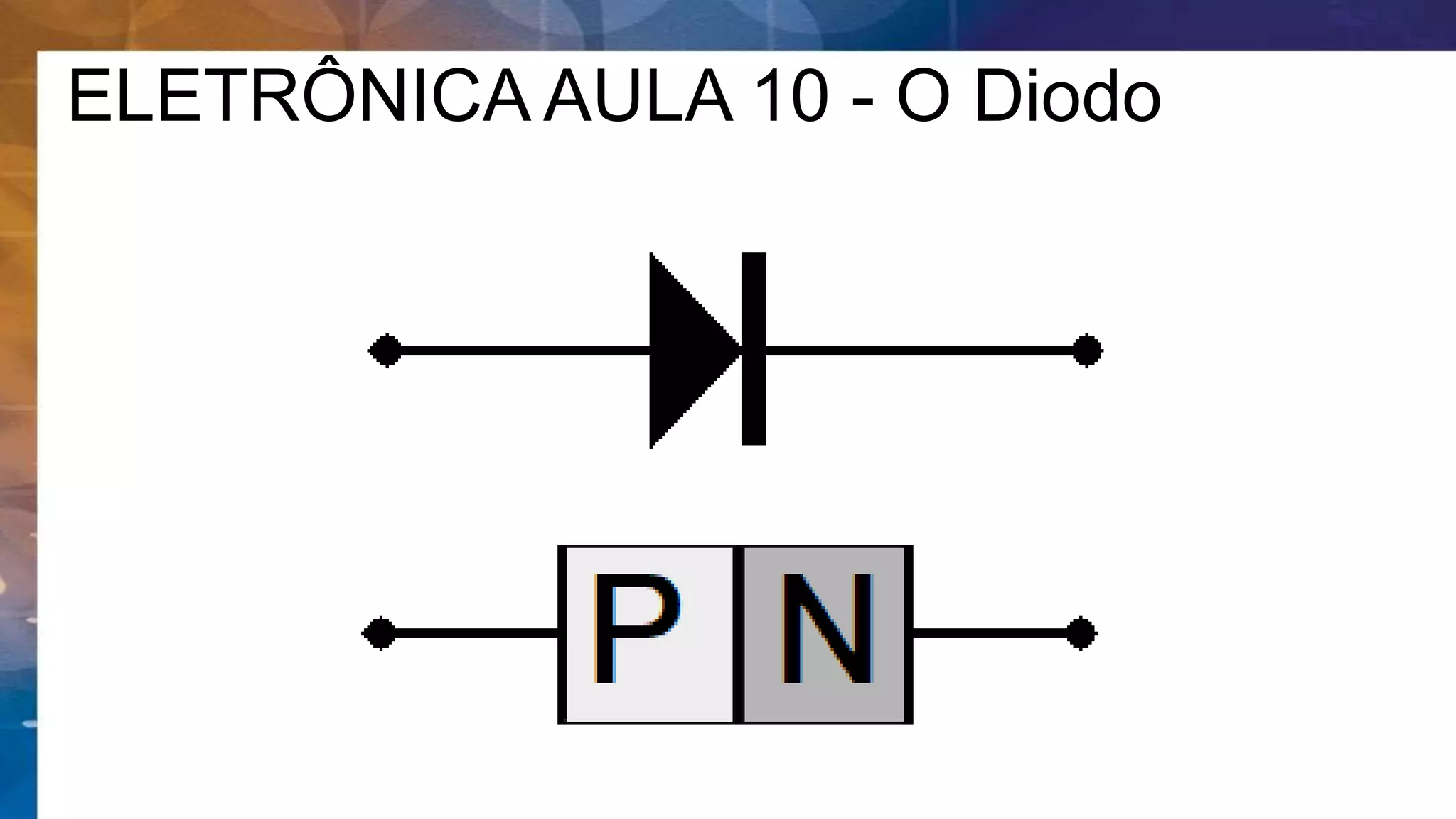

1. ELETRÔNICA AULA 10 - O Diodo

2. ELETRÔNICA AULA 10 - O Diodo
Semicondutores:
Semicondutores são elementos que quando
acrescidos de alguma impureza (dopagem) admitem
características elétricas especiais.
Quais elementos são usados?
Germânio Ge (antigo), Silício (Si), Grafeno(C)

3. ELETRÔNICA AULA 10 - O Diodo
Semicondutores:

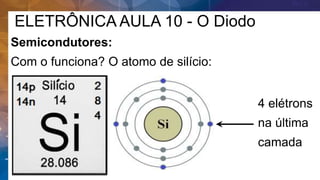

Com o funciona? O atomo de silício:
4 elétrons
na última
camada

4. ELETRÔNICA AULA 10 - O Diodo

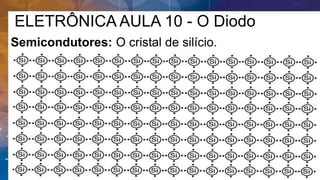

Semicondutores: O cristal de silício.

5. ELETRÔNICA AULA 10 - O Diodo

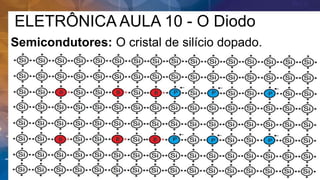

Semicondutores: O cristal de silício dopado.

6. ELETRÔNICA AULA 10 - O Diodo

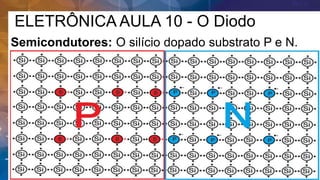

Semicondutores: O silício dopado substrato P e N.

7. ELETRÔNICA AULA 10 - O Diodo

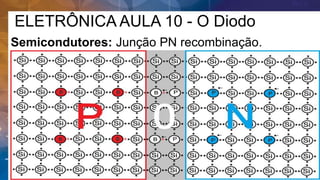

Semicondutores: Junção PN recombinação.

8. ELETRÔNICA AULA 10 - O Diodo

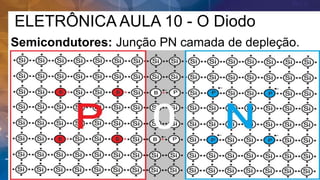

Semicondutores: Junção PN camada de depleção.

9. ELETRÔNICA AULA 10 - O Diodo

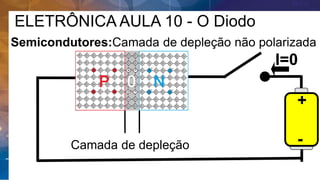

Semicondutores:Camada de depleção não polarizada
+
-
I=0
Camada de depleção

10. ELETRÔNICA AULA 10 - O Diodo

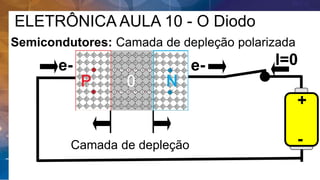

Semicondutores: Camada de depleção polarizada
+
-
e- e- I=0
Camada de depleção

11. ELETRÔNICA AULA 10 - O Diodo
Semicondutores: Camada de depleção polarizada
-
+
e- e-
I
Camada de depleção

12. ELETRÔNICA AULA 10 - O Diodo

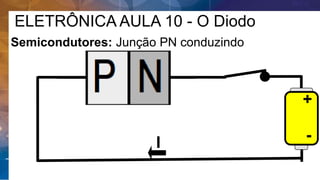

Semicondutores: Junção PN conduzindo
-
+
I

13. ELETRÔNICA AULA 10 - O Diodo

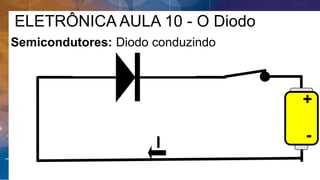

Semicondutores: Diodo conduzindo
-
+
I

14. ELETRÔNICA AULA 10 - O Diodo

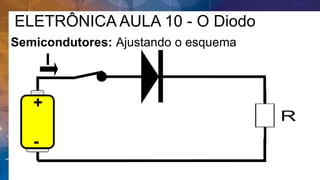

Semicondutores: Ajustando o esquema
I
+
-

15. ELETRÔNICA AULA 10 - O Diodo

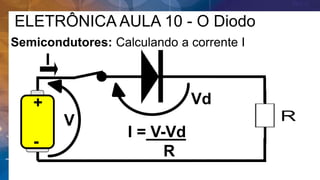

Semicondutores: Calculando a corrente I
I
+
-
I = V-Vd
R
Vd
V

16. ELETRÔNICA AULA 10 - O Diodo

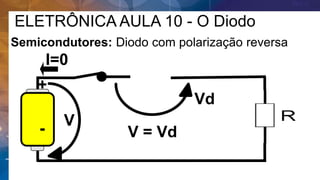

Semicondutores: Diodo com polarização reversa
I=0
-
+
V = Vd
Vd
V

17. ELETRÔNICA AULA 10 - O Diodo

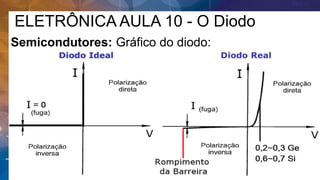

Semicondutores: Gráfico do diodo:

18. ELETRÔNICA AULA 10 - O Diodo
Semicondutores: O diodo em corrente alternada
Retificador de meia onda

19. ELETRÔNICA AULA 10 - O Diodo
Semicondutores: O diodo em corrente alternada

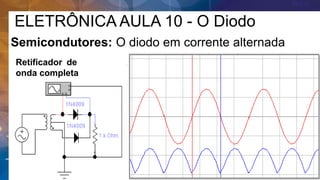

Retificador de .
onda completa

20. ELETRÔNICA AULA 10 - O Diodo
Semicondutores: O diodo em corrente alternada

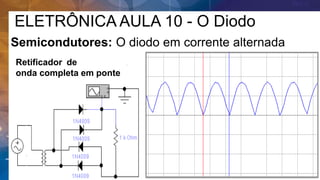

Retificador de .
onda completa em ponte

21. ELETRÔNICA AULA 10 - O Diodo
Próxima aula veremos:
Outros diodos

22. ELETRÔNICA AULA 10 - O Diodo
Link para vídeo-aula no Youtube:
https://youtu.be/i27BHx4P-6Q
