1. ELETRÔNICA AULA 7 - Filtros

2. ELETRÔNICA AULA 7 - Filtros

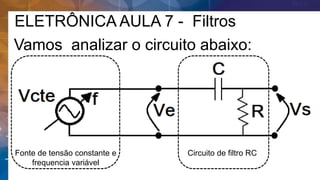

Vamos analizar o circuito abaixo:
Fonte de tensão constante e
frequencia variável
Circuito de filtro RC

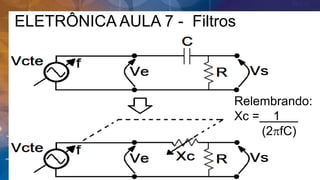

3. ELETRÔNICA AULA 7 - Filtros
Relembrando:
Xc = 1 .
(2pfC)

4. ELETRÔNICA AULA 7 - Filtros
Vamos analizar o circuito abaixo:
Relembrando:
Xc = 1
(2pfC)

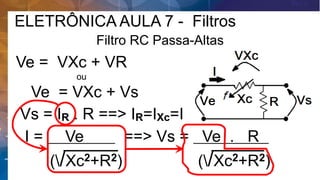

5. Filtro RC Passa-Altas
Ve = VXc + VR
ou
Ve = VXc + Vs
Vs = IR . R ==> IR=IXc=I
I = Ve . ==> Vs = Ve . R .
(/Xc2+R2) (/Xc2+R2)
ELETRÔNICA AULA 7 - Filtros

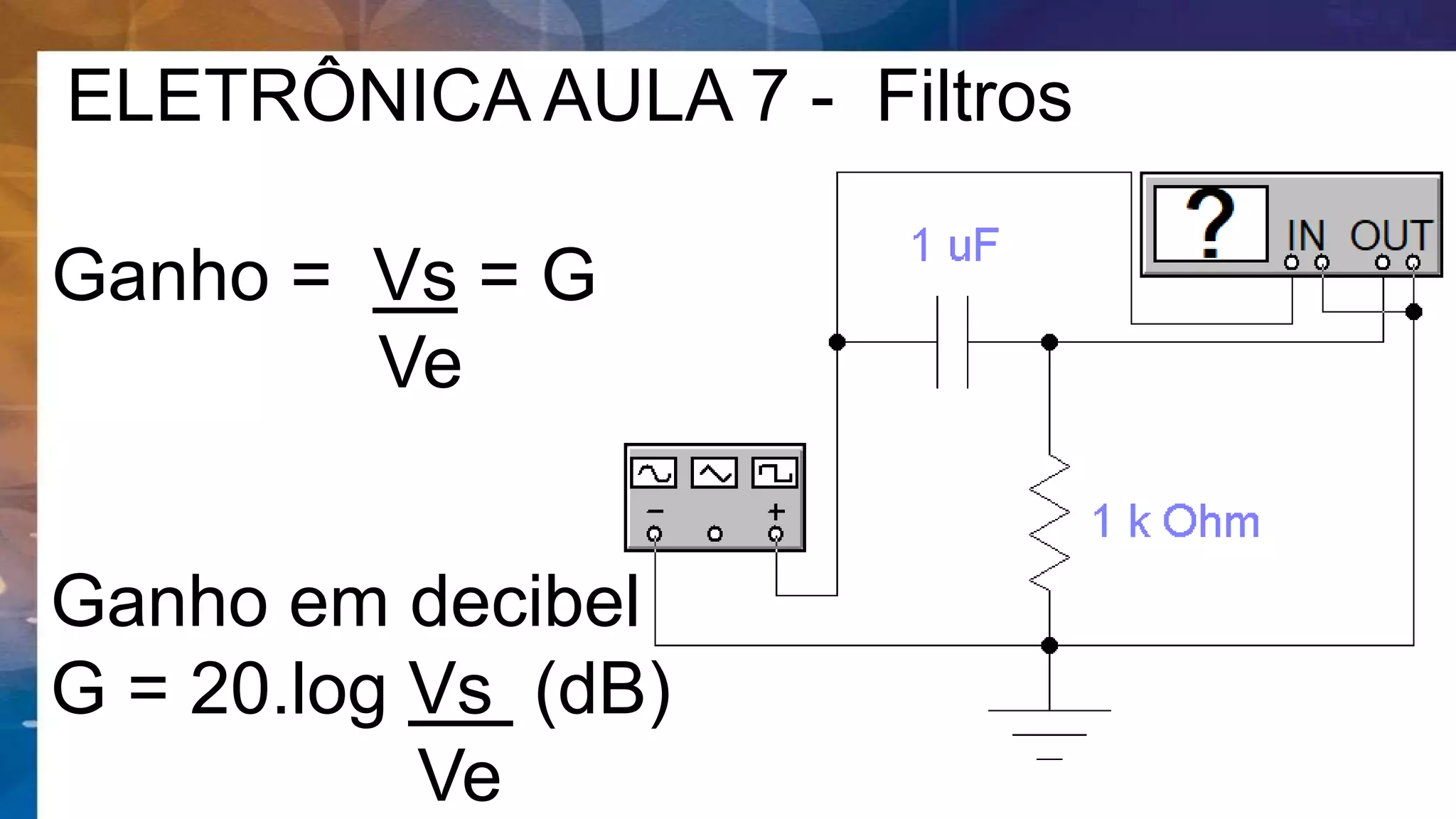

6. ELETRÔNICA AULA 7 - Filtros
Ganho = Vs = G
Ve
Ganho em decibel
G = 20.log Vs (dB)
Ve

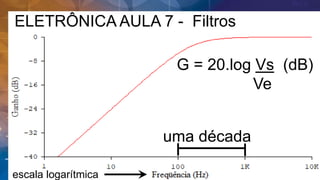

7. ELETRÔNICA AULA 7 - Filtros
G = 20.log Vs (dB)
Ve
uma década
escala logarítmica

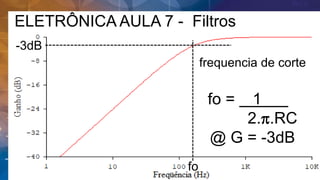

8. ELETRÔNICA AULA 7 - Filtros
frequencia de corte
fo = 1 .
2.p.RC
@ G = -3dB
fo
-3dB

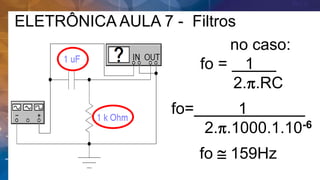

9. ELETRÔNICA AULA 7 - Filtros
no caso:
fo = 1 .
2.p.RC
fo= 1 .
2.p.1000.1.10-6
fo  159Hz

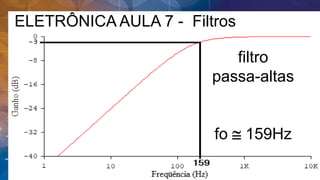

10. ELETRÔNICA AULA 7 - Filtros
filtro
passa-altas
fo  159Hz

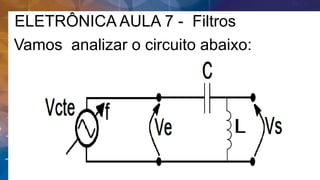

11. ELETRÔNICA AULA 7 - Filtros
Vamos analizar o circuito abaixo:

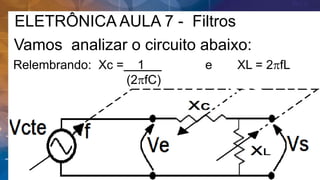

12. ELETRÔNICA AULA 7 - Filtros
Vamos analizar o circuito abaixo:
Relembrando: Xc = 1 e XL = 2pfL
(2pfC)

13. ELETRÔNICA AULA 7 - Filtros
no caso:
fo = 1 .
2.p./LC
fo= 1 .
2.p./1.1.10-6
fo  159Hz

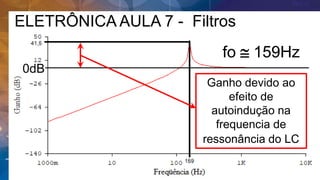

14. ELETRÔNICA AULA 7 - Filtros
fo  159Hz
0dB
fo  159Hz
Ganho devido ao
efeito de
autoindução na
frequencia de
ressonância do LC

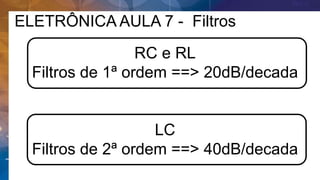

15. ELETRÔNICA AULA 7 - Filtros
RC e RL
Filtros de 1ª ordem ==> 20dB/decada
LC
Filtros de 2ª ordem ==> 40dB/decada

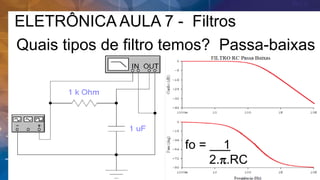

16. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-baixas
fo = 1
2.p.RC

17. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-baixas
fo = R
2.p.L

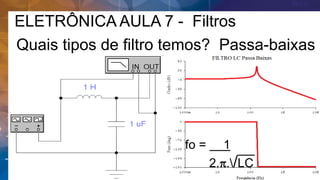

18. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-baixas
fo = 1
2.p./LC

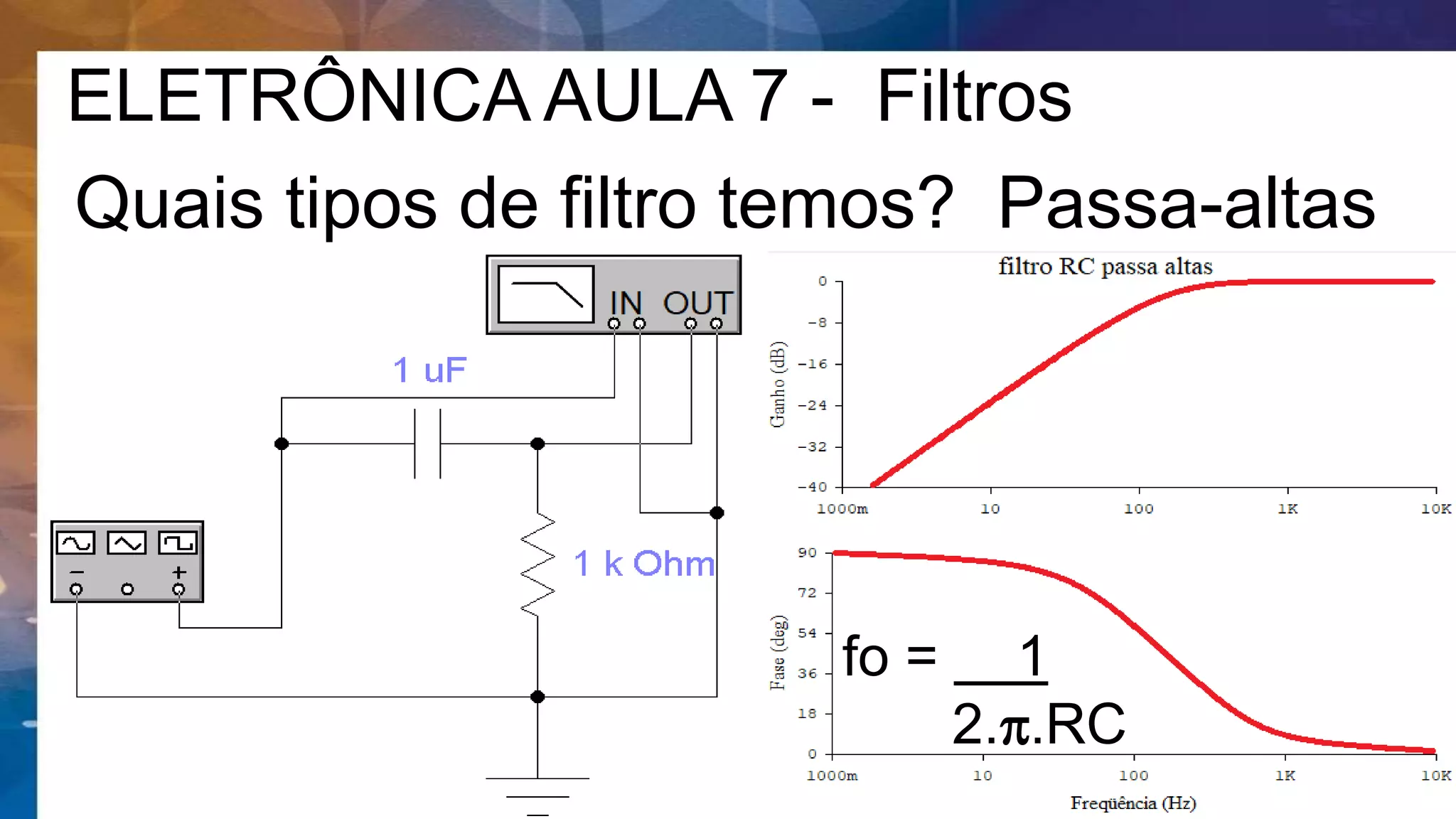

19. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-altas
fo = 1
2.p.RC

20. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-altas
fo = R
2.p.L

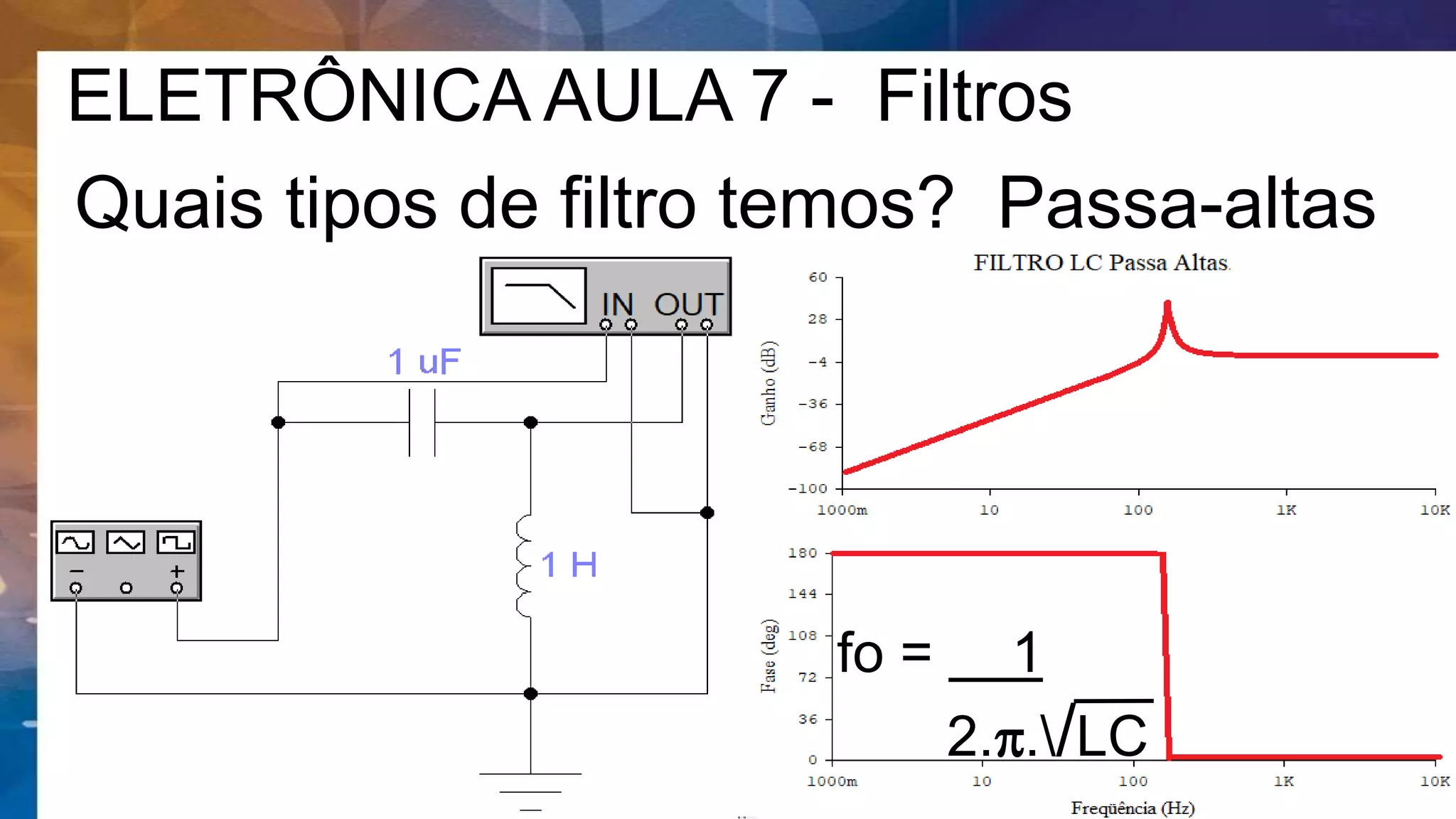

21. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-altas
fo = 1
2.p./LC

22. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-faixas
fo = 1
2.p./LC

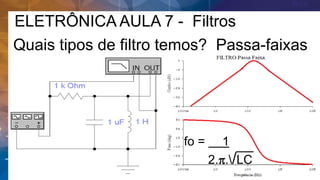

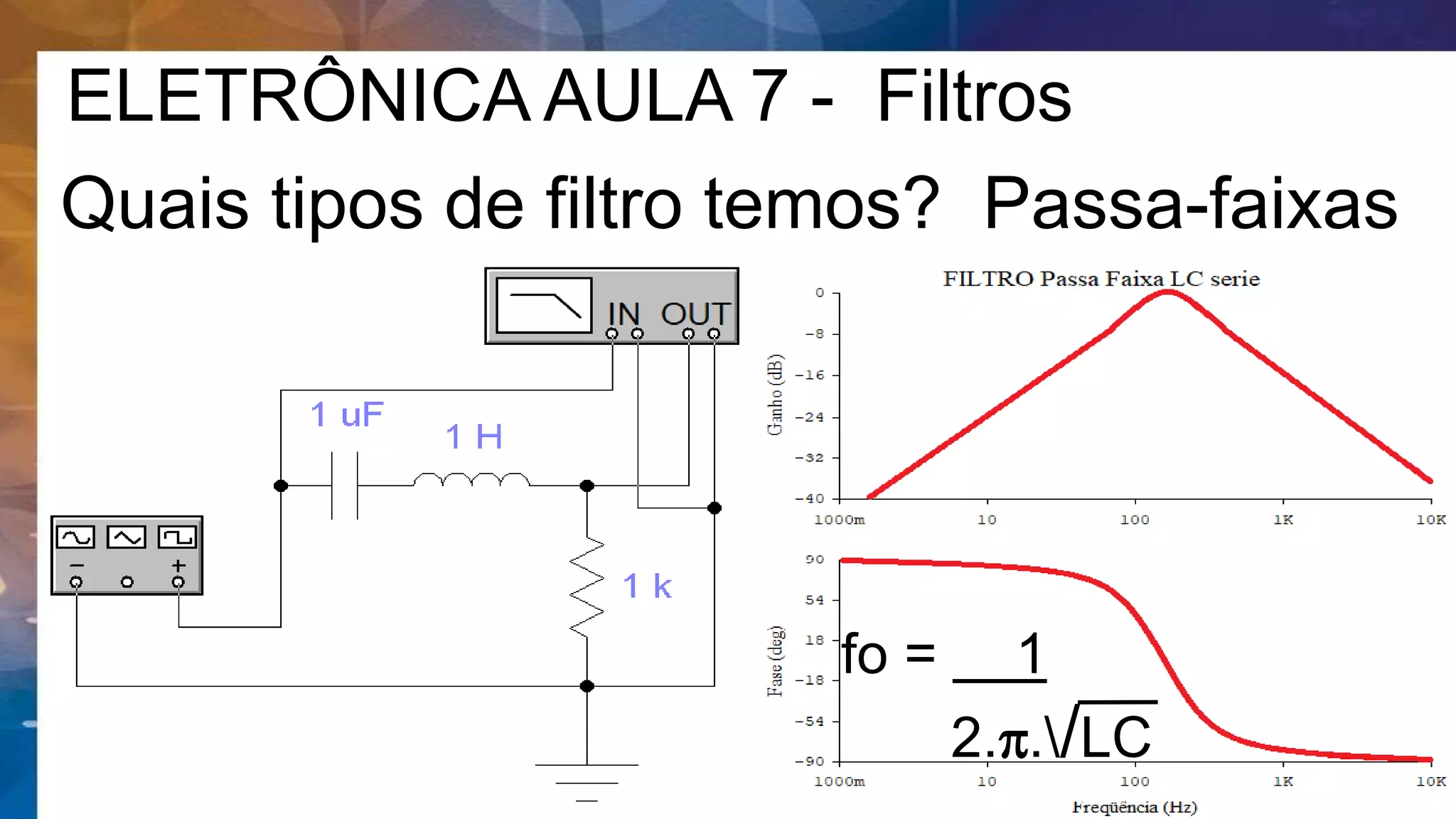

23. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Passa-faixas
fo = 1
2.p./LC

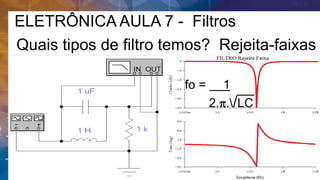

24. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Rejeita-faixas
fo = 1
2.p./LC

25. ELETRÔNICA AULA 7 - Filtros
Quais tipos de filtro temos? Rejeita-faixas
fo = 1
2.p./LC

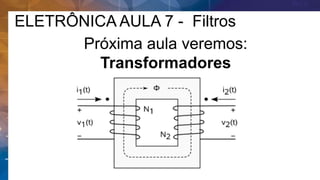

26. ELETRÔNICA AULA 7 - Filtros
Próxima aula veremos:
Transformadores

27. ELETRÔNICA AULA 7 - Filtros
Link para vídeo-aula no Youtube:
https://youtu.be/VPxANGscZBY
