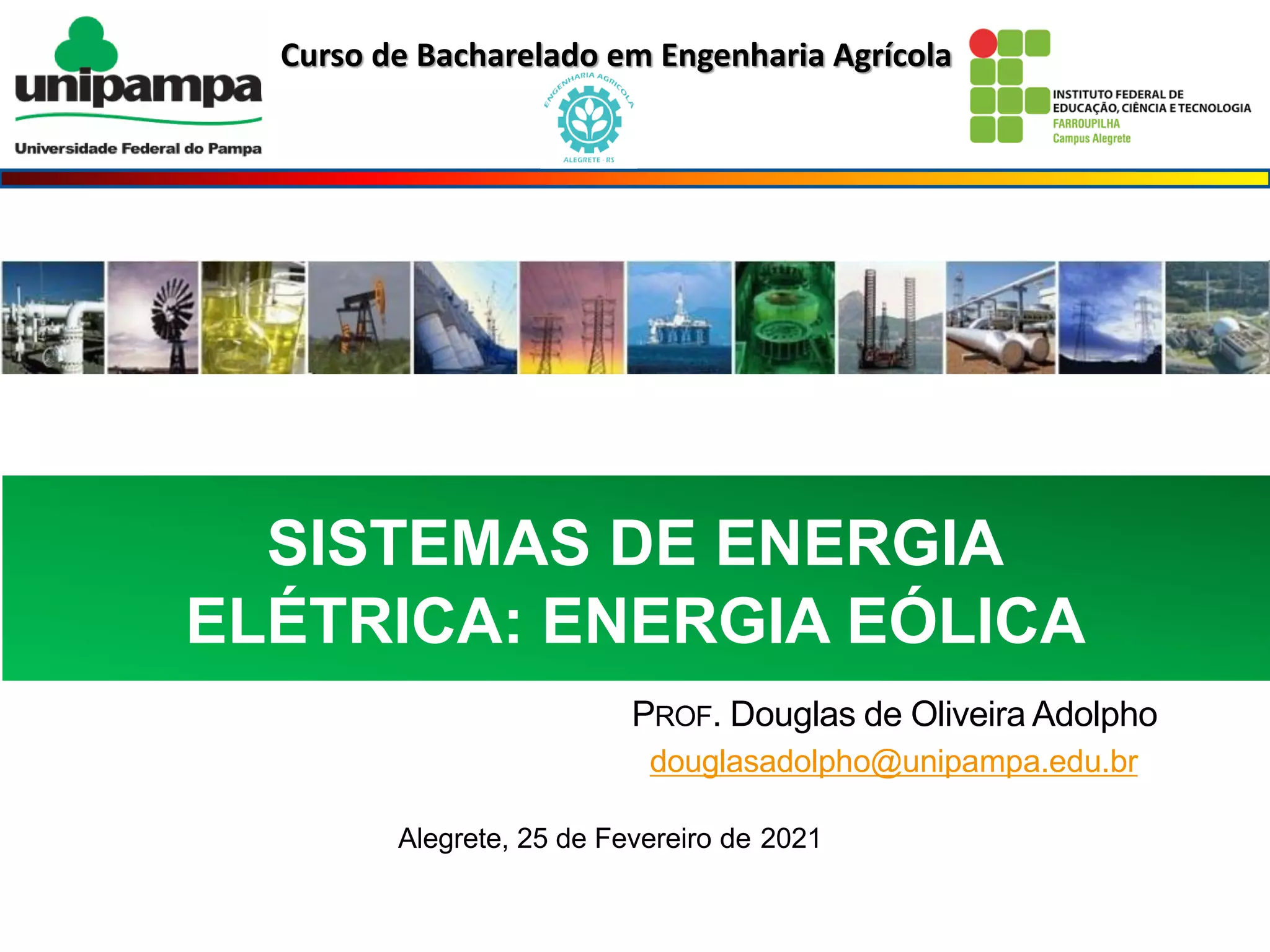

Curso de Bacharelado em Engenharia Agrícola
SISTEMAS DE ENERGIA
ELÉTRICA: ENERGIA EÓLICA
PROF. Douglas de Oliveira Adolpho
douglasadolpho@unipampa.edu.br
Alegrete, 25 de Fevereiro de 2021
SISTEMAS DE ENERGIA
ELÉTRICA: ENERGIA EÓLICA

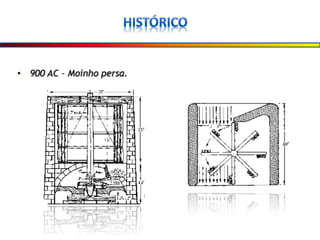

Aula 3 geração eólica
Aula 3 geração eólica

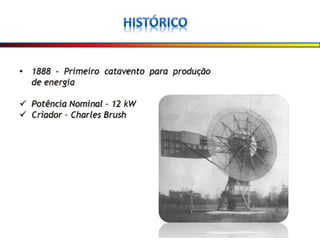

Aula 3 geração eólica
Aula 3 geração eólica

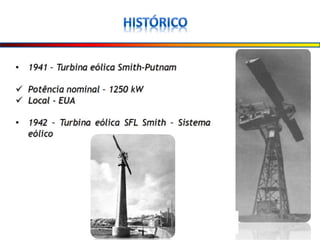

Aula 3 geração eólica
Aula 3 geração eólica

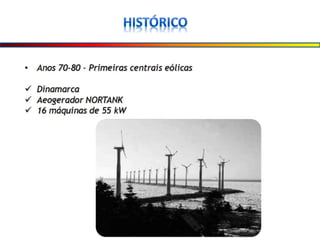

Aula 3 geração eólica

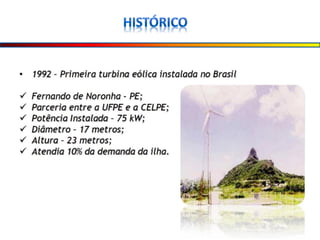

Aula 3 geração eólica
Aula 3 geração eólica

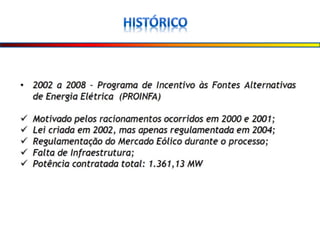

Aula 3 geração eólica

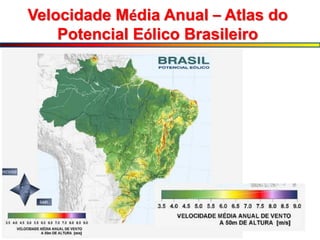

Velocidade Média Anual – Atlas do
Potencial Eólico Brasileiro
Fonte: Dutra, 2001

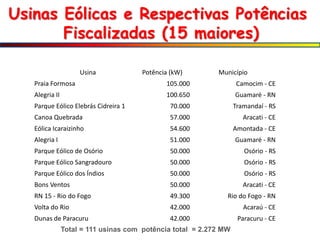

Usinas Eólicas e Respectivas Potências
Fiscalizadas (15 maiores)
Total = 111 usinas com potência total = 2.272 MW
Usina Potência (kW) Município
Praia Formosa 105.000 Camocim - CE
Alegria II 100.650 Guamaré - RN
Parque Eólico Elebrás Cidreira 1 70.000 Tramandaí - RS
Canoa Quebrada 57.000 Aracati - CE
Eólica Icaraizinho 54.600 Amontada - CE
Alegria I 51.000 Guamaré - RN
Parque Eólico de Osório 50.000 Osório - RS
Parque Eólico Sangradouro 50.000 Osório - RS
Parque Eólico dos Índios 50.000 Osório - RS
Bons Ventos 50.000 Aracati - CE
RN 15 - Rio do Fogo 49.300 Rio do Fogo - RN
Volta do Rio 42.000 Acaraú - CE
Dunas de Paracuru 42.000 Paracuru - CE

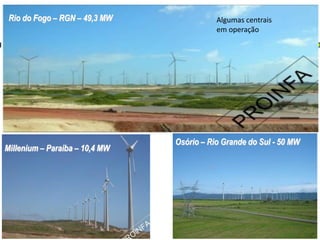

Millenium – Paraíba – 10,4 MW
Rio do Fogo – RGN – 49,3 MW

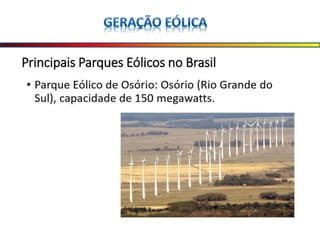

Osório – Rio Grande do Sul - 50 MW
Algumas centrais
em operação

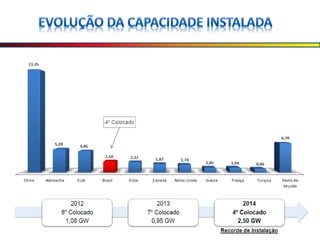

Aula 3 geração eólica
Aula 3 geração eólica
Aula 3 geração eólica

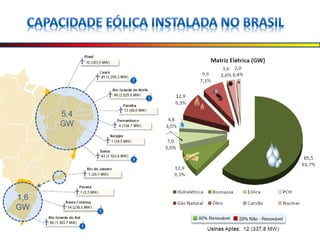

Aula 3 geração eólica

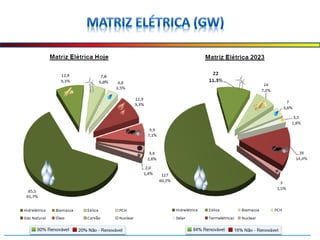

Aula 3 geração eólica

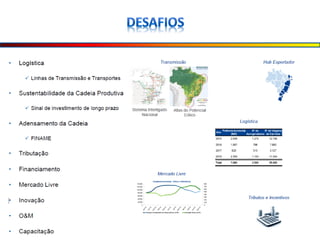

Aula 3 geração eólica

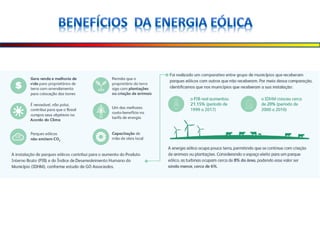

Aula 3 geração eólica
Aula 3 geração eólica

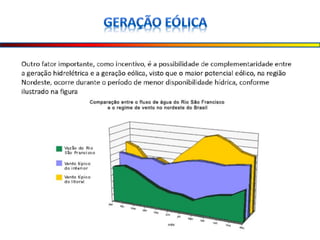

Aula 3 geração eólica

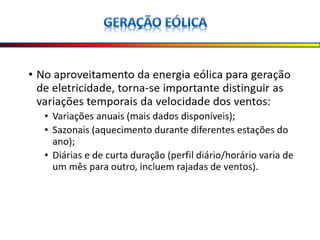

Aula 3 geração eólica

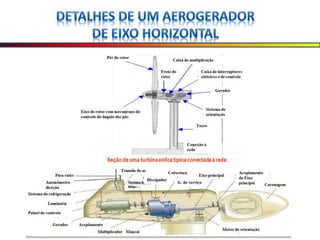

Aula 3 geração eólica

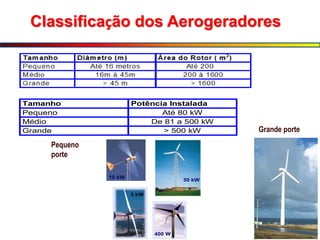

Tamanho Potência Instalada
Pequeno Até 80 kW
Médio De 81 a 500 kW
Grande > 500 kW
Classificação dos Aerogeradores
50 kW
400 W
3 kW
10 kW
10 kW
50 kW
400 W
3 kW
10 kW
10 kW
10 kW
10 kW
Pequeno
porte
Grande porte

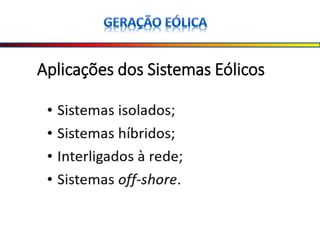

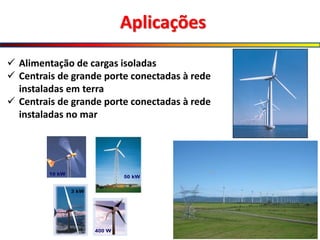

Aplicações

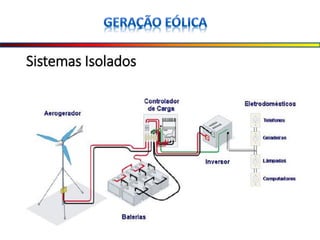

 Alimentação de cargas isoladas
 Centrais de grande porte conectadas à rede
instaladas em terra
 Centrais de grande porte conectadas à rede
instaladas no mar
50 kW
400 W
3 kW
10 kW
10 kW
50 kW
400 W
3 kW
10 kW
10 kW
10 kW
10 kW

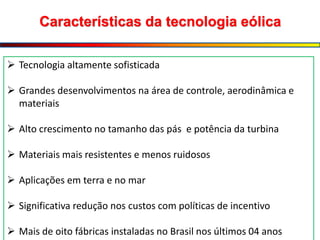

Características da tecnologia eólica
 Tecnologia altamente sofisticada
 Grandes desenvolvimentos na área de controle, aerodinâmica e
materiais
 Alto crescimento no tamanho das pás e potência da turbina
 Materiais mais resistentes e menos ruidosos
 Aplicações em terra e no mar
 Significativa redução nos custos com políticas de incentivo
 Mais de oito fábricas instaladas no Brasil nos últimos 04 anos

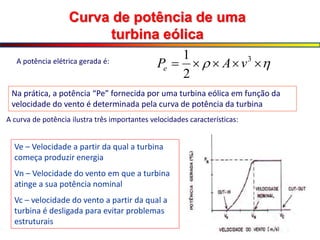

Curva de potência de uma
turbina eólica
Ve – Velocidade a partir da qual a turbina
começa produzir energia
Vn – Velocidade do vento em que a turbina
atinge a sua potência nominal
Vc – velocidade do vento a partir da qual a
turbina é desligada para evitar problemas
estruturais

 



 3
2
1
v
A
Pe
A potência elétrica gerada é:
Na prática, a potência “Pe” fornecida por uma turbina eólica em função da
velocidade do vento é determinada pela curva de potência da turbina
A curva de potência ilustra três importantes velocidades características:

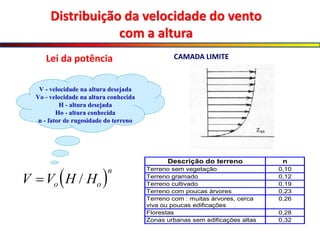

V - velocidade na altura desejada
Vo - velocidade na altura conhecida
H - altura desejada
Ho - altura conhecida
n - fator de rugosidade do terreno
 
V V H H
o o
n
 /
Distribuição da velocidade do vento
com a altura
Lei da potência
Descrição do terreno n
Terreno sem vegetação 0,10
Terreno gramado 0,12
Terreno cultivado 0,19
Terreno com poucas árvores 0,23
Terreno com : muitas árvores, cerca
viva ou poucas edificações
0,26
Florestas 0,28
Zonas urbanas sem edificações altas 0,32
CAMADA LIMITE
Velocidade Média Anual – Atlas do
Potencial Eólico Brasileiro
Fonte: Dutra, 2001
Fundamentos: Potência Eólica
3
2
1
Av
E 
 Joules/s = Watts
Potência por unidade de área:
3
2
1
V
A
P


  Watts / m2
2
4
D
A

 D = diâmetro do rotor
POTÊNCIA EÓLICA(Pv):
Potência mecânica = Cp
Av
Pm 3
2
1




 m
P
Pel
Potência Elétrica =
 = eficiência dos diversos componentes do sistema
ρ = Densidade do ar (1.225kg/m3)
Cp = Coeficiente de Potência

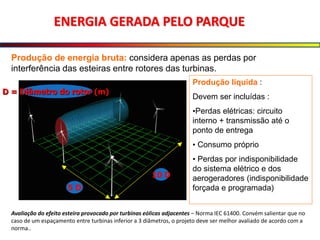

ENERGIA GERADA PELO PARQUE
Produção de energia bruta: considera apenas as perdas por
interferência das esteiras entre rotores das turbinas.
Produção líquida :
Devem ser incluídas :
•Perdas elétricas: circuito
interno + transmissão até o
ponto de entrega
• Consumo próprio
• Perdas por indisponibilidade
do sistema elétrico e dos
aerogeradores (indisponibilidade
forçada e programada)
5 D
10 D
D = Diâmetro do rotor (m)
Avaliação do efeito esteira provocado por turbinas eólicas adjacentes – Norma IEC 61400. Convém salientar que no
caso de um espaçamento entre turbinas inferior a 3 diâmetros, o projeto deve ser melhor avaliado de acordo com a
norma..

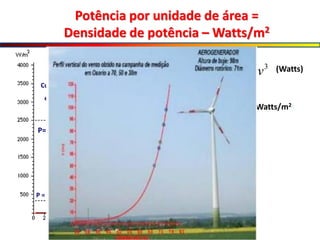

Curva da potência do vento
em função da velocidade
3
2
1
v
A
P 


 
 = 1,2256 kg/m3
V = 16 m/s
8 vezes mais potência
Potência por unidade de área =
Densidade de potência – Watts/m2
3
2
1
V
A
P


 
(Watts)
(Watts/m2)
314Watts = 5 lâmpadas de 60 Watts
P = 314W / m2
V= 8m/s
P= 2509 W / m2

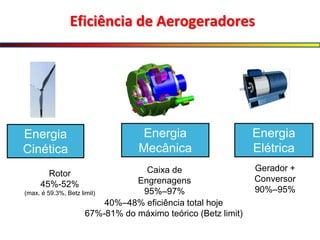

Eficiência de Aerogeradores
Energia
Cinética
Rotor
45%-52%
(max. é 59.3%, Betz limit)
Energia
Mecânica
Energia
Elétrica
Caixa de
Engrenagens
95%–97%
Gerador +
Conversor
90%–95%
40%–48% eficiência total hoje
67%-81% do máximo teórico (Betz limit)

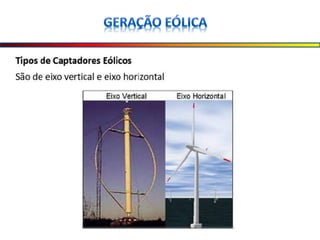

Aula 3 geração eólica

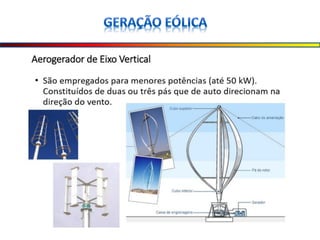

Aula 3 geração eólica

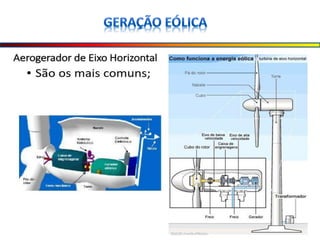

Aula 3 geração eólica

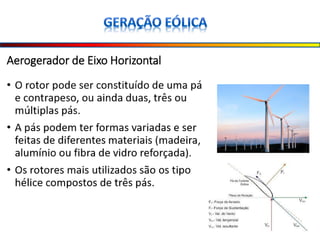

Aula 3 geração eólica

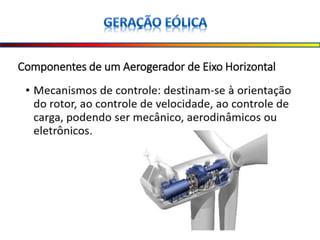

Aula 3 geração eólica
Aula 3 geração eólica

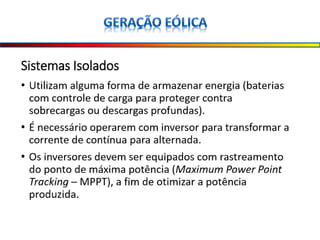

Aula 3 geração eólica
Aula 3 geração eólica

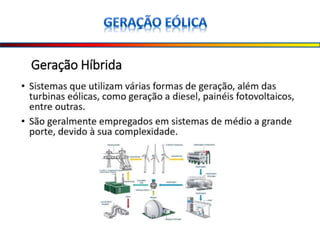

Aula 3 geração eólica

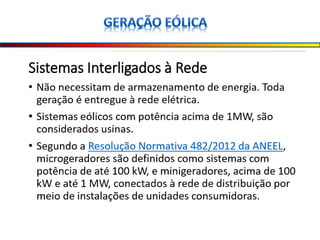

Aula 3 geração eólica

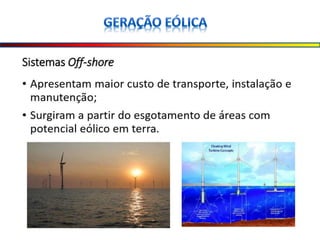

Aula 3 geração eólica
Aula 3 geração eólica
Aula 3 geração eólica

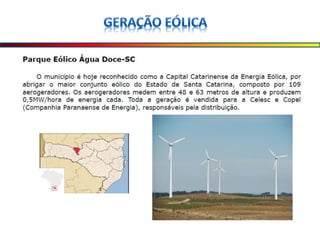

Aula 3 geração eólica
Aula 3 geração eólica
Aula 3 geração eólica

Mais conteúdo relacionado

Mais procurados

Relatório estágio
Relatório  estágioRelatório  estágio
Relatório estágio
Maria da C.A.Versiani

Projeto estágio séries iniciais set-2014
Projeto estágio séries iniciais  set-2014Projeto estágio séries iniciais  set-2014
Projeto estágio séries iniciais set-2014
Solange Coutinho

Resumo geral hidraulica
Resumo geral hidraulicaResumo geral hidraulica
Resumo geral hidraulica
Luis Eduardo Pinho

Energia Eólica - Cenário no Brasil
Energia Eólica  - Cenário no BrasilEnergia Eólica  - Cenário no Brasil
Energia Eólica - Cenário no Brasil
monica silva

Mudanças Climáticas
Mudanças ClimáticasMudanças Climáticas
Preservação do Meio Ambiente
Preservação do Meio AmbientePreservação do Meio Ambiente
Preservação do Meio Ambiente
Pedro

Modelo do paper uniasselvi
Modelo do paper uniasselviModelo do paper uniasselvi
Modelo do paper uniasselvi
Elisabete Oliveira

Elaboracao de questoes de multpla escolha
Elaboracao de questoes de multpla escolhaElaboracao de questoes de multpla escolha
Elaboracao de questoes de multpla escolha
joao jose saraiva da fonseca

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações Hidraulicas
Guilherme Camargos

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional
Lucas Sant'ana

Barragens e Reservatórios
Barragens e Reservatórios Barragens e Reservatórios
Barragens e Reservatórios
Ozi Carvalho

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas
Lucas Pereira Leão

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica
Sérgio Lessa

Perdas de cargas em tubulações
Perdas de cargas em tubulaçõesPerdas de cargas em tubulações
Perdas de cargas em tubulações
Vivi Basilio

A energia Hidrelétrica-
A energia Hidrelétrica-A energia Hidrelétrica-
A energia Hidrelétrica-
nicollegouveia

Poluição do ar ( slide) apresentação
 Poluição do ar ( slide) apresentação Poluição do ar ( slide) apresentação
Poluição do ar ( slide) apresentação
JJRBOL

Aula 2 Impactos Ambientais
Aula 2 Impactos AmbientaisAula 2 Impactos Ambientais
Aula 2 Impactos Ambientais
Carlos Priante

Defesa de Estágio
Defesa de EstágioDefesa de Estágio
Defesa de Estágio
Camila Falcão

Modelo de plano do projeto comunitário
Modelo de plano do projeto comunitárioModelo de plano do projeto comunitário
Modelo de plano do projeto comunitário
Eulália Mata

Aula sobre educação ambiental
Aula sobre educação ambientalAula sobre educação ambiental
Aula sobre educação ambiental
Sonho Decriança


Mais procurados (20)

Relatório estágio
Relatório  estágioRelatório  estágio
Relatório estágio

Projeto estágio séries iniciais set-2014
Projeto estágio séries iniciais  set-2014Projeto estágio séries iniciais  set-2014
Projeto estágio séries iniciais set-2014

Resumo geral hidraulica
Resumo geral hidraulicaResumo geral hidraulica
Resumo geral hidraulica

Energia Eólica - Cenário no Brasil
Energia Eólica  - Cenário no BrasilEnergia Eólica  - Cenário no Brasil
Energia Eólica - Cenário no Brasil

Mudanças Climáticas
Mudanças ClimáticasMudanças Climáticas
Mudanças Climáticas

Preservação do Meio Ambiente
Preservação do Meio AmbientePreservação do Meio Ambiente
Preservação do Meio Ambiente

Modelo do paper uniasselvi
Modelo do paper uniasselviModelo do paper uniasselvi
Modelo do paper uniasselvi

Elaboracao de questoes de multpla escolha
Elaboracao de questoes de multpla escolhaElaboracao de questoes de multpla escolha
Elaboracao de questoes de multpla escolha

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações Hidraulicas

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional

Barragens e Reservatórios
Barragens e Reservatórios Barragens e Reservatórios
Barragens e Reservatórios

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica

Perdas de cargas em tubulações
Perdas de cargas em tubulaçõesPerdas de cargas em tubulações
Perdas de cargas em tubulações

A energia Hidrelétrica-
A energia Hidrelétrica-A energia Hidrelétrica-
A energia Hidrelétrica-

Poluição do ar ( slide) apresentação
 Poluição do ar ( slide) apresentação Poluição do ar ( slide) apresentação
Poluição do ar ( slide) apresentação

Aula 2 Impactos Ambientais
Aula 2 Impactos AmbientaisAula 2 Impactos Ambientais
Aula 2 Impactos Ambientais

Defesa de Estágio
Defesa de EstágioDefesa de Estágio
Defesa de Estágio

Modelo de plano do projeto comunitário
Modelo de plano do projeto comunitárioModelo de plano do projeto comunitário
Modelo de plano do projeto comunitário

Aula sobre educação ambiental
Aula sobre educação ambientalAula sobre educação ambiental
Aula sobre educação ambiental


Semelhante a Aula 3 geração eólica

Aula 9_ Energia eolica.pptx
Aula 9_ Energia eolica.pptxAula 9_ Energia eolica.pptx
Aula 9_ Energia eolica.pptx
NalbertoMartins2

18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d
itgfiles

18.ago ouro i 09.45_489_celg-d
18.ago ouro i 09.45_489_celg-d18.ago ouro i 09.45_489_celg-d
18.ago ouro i 09.45_489_celg-d
itgfiles

Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...
Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...
Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...
MCM Tecnologia Industrial

Energia Eolica
Energia EolicaEnergia Eolica
Energia Eolica
educacao f

Redução do Consumo de energia elétrica para Lagoa Aerada
Redução do Consumo de energia elétrica para Lagoa Aerada Redução do Consumo de energia elétrica para Lagoa Aerada
Redução do Consumo de energia elétrica para Lagoa Aerada
Equilibrium Soluções

Impacto de Sistemas Eólicos na Qualidade de Energia
Impacto de Sistemas Eólicos na Qualidade de EnergiaImpacto de Sistemas Eólicos na Qualidade de Energia
Impacto de Sistemas Eólicos na Qualidade de Energia
Marcos

Mini_curso sep.pdf
Mini_curso sep.pdfMini_curso sep.pdf
Mini_curso sep.pdf
Jefferson Borges Siqueira

Impacto de Sistemas Eólicos na Qualidade de Energia_Apresentação
Impacto de Sistemas Eólicos na Qualidade de Energia_ApresentaçãoImpacto de Sistemas Eólicos na Qualidade de Energia_Apresentação
Impacto de Sistemas Eólicos na Qualidade de Energia_Apresentação
Marcos

Apresentação 06 08-2013
Apresentação 06 08-2013Apresentação 06 08-2013
Apresentação 06 08-2013
Luiz Paulo Oliveira

Lista-Eletrodinâmica-ENEM.pdf
Lista-Eletrodinâmica-ENEM.pdfLista-Eletrodinâmica-ENEM.pdf
Lista-Eletrodinâmica-ENEM.pdf
EdiogeJunior

Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2
Lauro Vilhena

E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia ElétricaE-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
Carlos Carvalho

Energia Eólica
Energia EólicaEnergia Eólica
Energia Eólica
Darlleson Oliveira

2010 2 28_artigo
2010 2 28_artigo2010 2 28_artigo
2010 2 28_artigo
Robert Ximenes

Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...
Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...
Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...
Paulo Rockel

Geradores e receptores
Geradores e receptoresGeradores e receptores
Geradores e receptores
fisicaatual

Apresentação geração eólica de eletricidade
Apresentação geração eólica de eletricidadeApresentação geração eólica de eletricidade
Apresentação geração eólica de eletricidade
Tiago Araujo

Energia eólica
Energia eólicaEnergia eólica
Energia eólica
RaulPunk

Instala o resid
Instala  o residInstala  o resid
Instala o resid
CEP-Itajubá


Semelhante a Aula 3 geração eólica (20)

Aula 9_ Energia eolica.pptx
Aula 9_ Energia eolica.pptxAula 9_ Energia eolica.pptx
Aula 9_ Energia eolica.pptx

18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d18.ago ametista 15.00_534_celesc-d
18.ago ametista 15.00_534_celesc-d

18.ago ouro i 09.45_489_celg-d
18.ago ouro i 09.45_489_celg-d18.ago ouro i 09.45_489_celg-d
18.ago ouro i 09.45_489_celg-d

Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...
Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...
Gerador eólico de pequeno porte para economia de energia desafio para aplicaç...

Energia Eolica
Energia EolicaEnergia Eolica
Energia Eolica

Redução do Consumo de energia elétrica para Lagoa Aerada
Redução do Consumo de energia elétrica para Lagoa Aerada Redução do Consumo de energia elétrica para Lagoa Aerada
Redução do Consumo de energia elétrica para Lagoa Aerada

Impacto de Sistemas Eólicos na Qualidade de Energia
Impacto de Sistemas Eólicos na Qualidade de EnergiaImpacto de Sistemas Eólicos na Qualidade de Energia
Impacto de Sistemas Eólicos na Qualidade de Energia

Mini_curso sep.pdf
Mini_curso sep.pdfMini_curso sep.pdf
Mini_curso sep.pdf

Impacto de Sistemas Eólicos na Qualidade de Energia_Apresentação
Impacto de Sistemas Eólicos na Qualidade de Energia_ApresentaçãoImpacto de Sistemas Eólicos na Qualidade de Energia_Apresentação
Impacto de Sistemas Eólicos na Qualidade de Energia_Apresentação

Apresentação 06 08-2013
Apresentação 06 08-2013Apresentação 06 08-2013
Apresentação 06 08-2013

Lista-Eletrodinâmica-ENEM.pdf
Lista-Eletrodinâmica-ENEM.pdfLista-Eletrodinâmica-ENEM.pdf
Lista-Eletrodinâmica-ENEM.pdf

Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2

E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia ElétricaE-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica

Energia Eólica
Energia EólicaEnergia Eólica
Energia Eólica

2010 2 28_artigo
2010 2 28_artigo2010 2 28_artigo
2010 2 28_artigo

Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...
Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...
Sistema de Monitoramento e Controle de Gerador Eólico (TCC - Engenharia Elétr...

Geradores e receptores
Geradores e receptoresGeradores e receptores
Geradores e receptores

Apresentação geração eólica de eletricidade
Apresentação geração eólica de eletricidadeApresentação geração eólica de eletricidade
Apresentação geração eólica de eletricidade

Energia eólica
Energia eólicaEnergia eólica
Energia eólica

Instala o resid
Instala  o residInstala  o resid
Instala o resid


Último

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico
Vias & Rodovias

POLICORTE.pptx treinamento de policorte.
POLICORTE.pptx treinamento de policorte.POLICORTE.pptx treinamento de policorte.
POLICORTE.pptx treinamento de policorte.
YgorRodrigues11

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico
Vias & Rodovias

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx
BuscaApto

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Elpidiotapejara

Apostila Ajustagem Mecanica.pdf completo
Apostila Ajustagem Mecanica.pdf completoApostila Ajustagem Mecanica.pdf completo
Apostila Ajustagem Mecanica.pdf completo
Elpidiotapejara

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico
Vias & Rodovias

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Claudinei Machado


Último (8)

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico

POLICORTE.pptx treinamento de policorte.
POLICORTE.pptx treinamento de policorte.POLICORTE.pptx treinamento de policorte.
POLICORTE.pptx treinamento de policorte.

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf

Apostila Ajustagem Mecanica.pdf completo
Apostila Ajustagem Mecanica.pdf completoApostila Ajustagem Mecanica.pdf completo
Apostila Ajustagem Mecanica.pdf completo

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf


Aula 3 geração eólica

  • 1. Curso de Bacharelado em Engenharia Agrícola SISTEMAS DE ENERGIA ELÉTRICA: ENERGIA EÓLICA PROF. Douglas de Oliveira Adolpho douglasadolpho@unipampa.edu.br Alegrete, 25 de Fevereiro de 2021

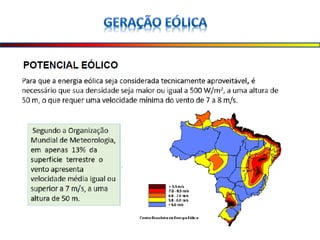

  • 13. Velocidade Média Anual – Atlas do Potencial Eólico Brasileiro Fonte: Dutra, 2001
  • 14. Usinas Eólicas e Respectivas Potências Fiscalizadas (15 maiores) Total = 111 usinas com potência total = 2.272 MW Usina Potência (kW) Município Praia Formosa 105.000 Camocim - CE Alegria II 100.650 Guamaré - RN Parque Eólico Elebrás Cidreira 1 70.000 Tramandaí - RS Canoa Quebrada 57.000 Aracati - CE Eólica Icaraizinho 54.600 Amontada - CE Alegria I 51.000 Guamaré - RN Parque Eólico de Osório 50.000 Osório - RS Parque Eólico Sangradouro 50.000 Osório - RS Parque Eólico dos Índios 50.000 Osório - RS Bons Ventos 50.000 Aracati - CE RN 15 - Rio do Fogo 49.300 Rio do Fogo - RN Volta do Rio 42.000 Acaraú - CE Dunas de Paracuru 42.000 Paracuru - CE
  • 15. Millenium – Paraíba – 10,4 MW Rio do Fogo – RGN – 49,3 MW Osório – Rio Grande do Sul - 50 MW Algumas centrais em operação
  • 27. Tamanho Potência Instalada Pequeno Até 80 kW Médio De 81 a 500 kW Grande > 500 kW Classificação dos Aerogeradores 50 kW 400 W 3 kW 10 kW 10 kW 50 kW 400 W 3 kW 10 kW 10 kW 10 kW 10 kW Pequeno porte Grande porte
  • 28. Aplicações  Alimentação de cargas isoladas  Centrais de grande porte conectadas à rede instaladas em terra  Centrais de grande porte conectadas à rede instaladas no mar 50 kW 400 W 3 kW 10 kW 10 kW 50 kW 400 W 3 kW 10 kW 10 kW 10 kW 10 kW
  • 29. Características da tecnologia eólica  Tecnologia altamente sofisticada  Grandes desenvolvimentos na área de controle, aerodinâmica e materiais  Alto crescimento no tamanho das pás e potência da turbina  Materiais mais resistentes e menos ruidosos  Aplicações em terra e no mar  Significativa redução nos custos com políticas de incentivo  Mais de oito fábricas instaladas no Brasil nos últimos 04 anos
  • 30. Curva de potência de uma turbina eólica Ve – Velocidade a partir da qual a turbina começa produzir energia Vn – Velocidade do vento em que a turbina atinge a sua potência nominal Vc – velocidade do vento a partir da qual a turbina é desligada para evitar problemas estruturais        3 2 1 v A Pe A potência elétrica gerada é: Na prática, a potência “Pe” fornecida por uma turbina eólica em função da velocidade do vento é determinada pela curva de potência da turbina A curva de potência ilustra três importantes velocidades características:
  • 31. V - velocidade na altura desejada Vo - velocidade na altura conhecida H - altura desejada Ho - altura conhecida n - fator de rugosidade do terreno   V V H H o o n  / Distribuição da velocidade do vento com a altura Lei da potência Descrição do terreno n Terreno sem vegetação 0,10 Terreno gramado 0,12 Terreno cultivado 0,19 Terreno com poucas árvores 0,23 Terreno com : muitas árvores, cerca viva ou poucas edificações 0,26 Florestas 0,28 Zonas urbanas sem edificações altas 0,32 CAMADA LIMITE
  • 32. Velocidade Média Anual – Atlas do Potencial Eólico Brasileiro Fonte: Dutra, 2001
  • 33. Fundamentos: Potência Eólica 3 2 1 Av E   Joules/s = Watts Potência por unidade de área: 3 2 1 V A P     Watts / m2 2 4 D A   D = diâmetro do rotor POTÊNCIA EÓLICA(Pv): Potência mecânica = Cp Av Pm 3 2 1      m P Pel Potência Elétrica =  = eficiência dos diversos componentes do sistema ρ = Densidade do ar (1.225kg/m3) Cp = Coeficiente de Potência
  • 34. ENERGIA GERADA PELO PARQUE Produção de energia bruta: considera apenas as perdas por interferência das esteiras entre rotores das turbinas. Produção líquida : Devem ser incluídas : •Perdas elétricas: circuito interno + transmissão até o ponto de entrega • Consumo próprio • Perdas por indisponibilidade do sistema elétrico e dos aerogeradores (indisponibilidade forçada e programada) 5 D 10 D D = Diâmetro do rotor (m) Avaliação do efeito esteira provocado por turbinas eólicas adjacentes – Norma IEC 61400. Convém salientar que no caso de um espaçamento entre turbinas inferior a 3 diâmetros, o projeto deve ser melhor avaliado de acordo com a norma..
  • 35. Curva da potência do vento em função da velocidade 3 2 1 v A P       = 1,2256 kg/m3 V = 16 m/s 8 vezes mais potência Potência por unidade de área = Densidade de potência – Watts/m2 3 2 1 V A P     (Watts) (Watts/m2) 314Watts = 5 lâmpadas de 60 Watts P = 314W / m2 V= 8m/s P= 2509 W / m2
  • 36. Eficiência de Aerogeradores Energia Cinética Rotor 45%-52% (max. é 59.3%, Betz limit) Energia Mecânica Energia Elétrica Caixa de Engrenagens 95%–97% Gerador + Conversor 90%–95% 40%–48% eficiência total hoje 67%-81% do máximo teórico (Betz limit)
