PEA2200 Aula 9: Fontes Renováveis de Energia
PEA 2200
Energia, Meio Ambiente e Sustentabilidade
Aula 9 – Fontes Renováveis de Energia
Energia Eólica
slide 2 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Produção de Energia Elétrica – Geração Eólica

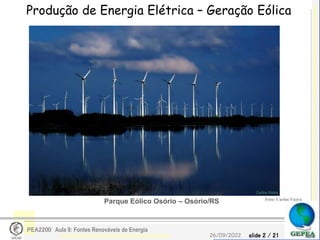

Parque Eólico Osório – Osório/RS Foto: Carlos Vieira
slide 3 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

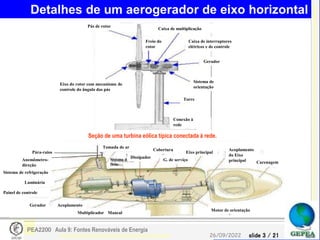

Detalhes de um aerogerador de eixo horizontal
Pára-raios
Anemômetro-
direção
Tomada de ar
Motor de orientação
Sistema de refrigeração
Luminária
Painel de controle
Gerador Acoplamento
Multiplicador
Sistema de
freio
Dissipador
Cobertura
G. de serviço
Eixo principal
Acoplamento
do Eixo
principal
Mancal
Pás de rotor
Eixo do rotor com mecanismo de
controle do ângulo das pás
Carenagem
Torre
Conexão à
rede
Sistema de
orientação
Gerador
Freio do
rotor
Caixa de multiplicação
Caixa de interruptores
elétricos e de controle
Seção de uma turbina eólica típica conectada à rede.
slide 4 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
slide 5 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Tamanho Potência Instalada
Pequeno Até 80 kW
Médio De 81 a 500 kW
Grande > 500 kW

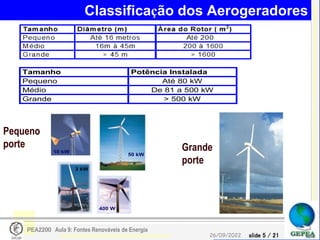

Classificação dos Aerogeradores
50 kW
400 W
3 kW
10 kW
10 kW
50 kW
400 W
3 kW
10 kW
10 kW
10 kW
10 kW
Pequeno
porte Grande
porte
slide 6 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Aplicações
• Alimentação de cargas isoladas
• Centrais de grande porte conectadas à rede
instaladas em terra
• Centrais de grande porte conectadas à rede
instaladas no mar
50 kW
400 W
3 kW
10 kW
10 kW
50 kW
400 W
3 kW
10 kW
10 kW
10 kW
10 kW
slide 7 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Características da tecnologia eólica
• Tecnologia altamente sofisticada
• Grandes desenvolvimentos na área de controle,
aerodinâmica e materiais
• Alto crescimento no tamanho das pás e potência da turbina
• Materiais mais resistentes e menos ruidosos
• Aplicações em terra e no mar
• Significativa redução nos custos com políticas de incentivo
• Mais de oito fábricas instaladas no Brasil nos últimos 04 anos
slide 8 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

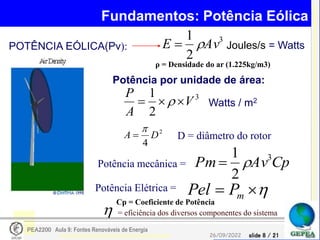

Fundamentos: Potência Eólica
3
2
1
Av
E 
 Joules/s = Watts
Potência por unidade de área:
3
2
1
V
A
P


  Watts / m2
2
4
D
A

 D = diâmetro do rotor
POTÊNCIA EÓLICA(Pv):
Potência mecânica = Cp
Av
Pm 3
2
1




 m
P
Pel
Potência Elétrica =
 = eficiência dos diversos componentes do sistema
ρ = Densidade do ar (1.225kg/m3)
Cp = Coeficiente de Potência
slide 9 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

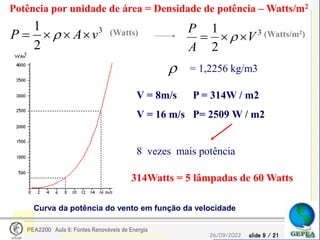

Curva da potência do vento em função da velocidade
3
2
1
v
A
P 


 
 = 1,2256 kg/m3
V = 8m/s P = 314W / m2
V = 16 m/s P= 2509 W / m2
8 vezes mais potência
Potência por unidade de área = Densidade de potência – Watts/m2
3
2
1
V
A
P


 
(Watts) (Watts/m2)
314Watts = 5 lâmpadas de 60 Watts
slide 10 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

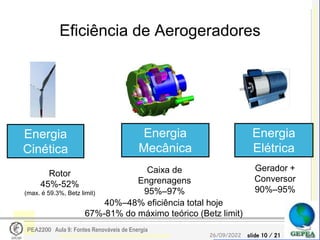

Eficiência de Aerogeradores
Energia
Cinética
Rotor
45%-52%
(max. é 59.3%, Betz limit)
Energia
Mecânica
Energia
Elétrica
Caixa de
Engrenagens
95%–97%
Gerador +
Conversor
90%–95%
40%–48% eficiência total hoje
67%-81% do máximo teórico (Betz limit)
slide 11 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Evolução Comercial das Turbinas de Grande Porte
Fonte: DEWI
slide 12 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
V - velocidade na altura desejada
Vo - velocidade na altura conhecida
H - altura desejada
Ho - altura conhecida
n - fator de rugosidade do terreno
 
V V H H
o o
n
 /

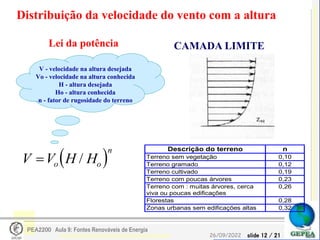

Distribuição da velocidade do vento com a altura
Lei da potência
Descrição do terreno n
Terreno sem vegetação 0,10
Terreno gramado 0,12
Terreno cultivado 0,19
Terreno com poucas árvores 0,23
Terreno com : muitas árvores, cerca
viva ou poucas edificações
0,26
Florestas 0,28
Zonas urbanas sem edificações altas 0,32
CAMADA LIMITE
slide 13 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Velocidade Média Anual – Atlas do Potencial Eólico Brasileiro
Fonte: Dutra, 2001
slide 14 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

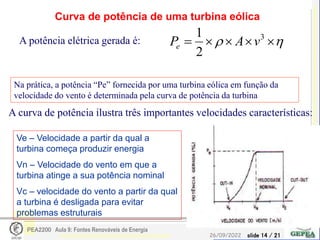

Curva de potência de uma turbina eólica
Ve – Velocidade a partir da qual a
turbina começa produzir energia
Vn – Velocidade do vento em que a
turbina atinge a sua potência nominal
Vc – velocidade do vento a partir da qual
a turbina é desligada para evitar
problemas estruturais

 



 3
2
1
v
A
Pe
A potência elétrica gerada é:
Na prática, a potência “Pe” fornecida por uma turbina eólica em função da
velocidade do vento é determinada pela curva de potência da turbina
A curva de potência ilustra três importantes velocidades características:
slide 15 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

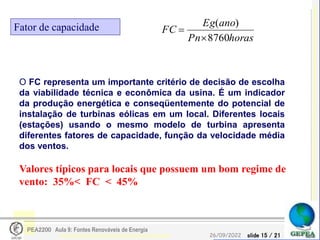

Fator de capacidade
horas
Pn
ano
Eg
FC
8760
)
(


O FC representa um importante critério de decisão de escolha
da viabilidade técnica e econômica da usina. É um indicador
da produção energética e conseqüentemente do potencial de
instalação de turbinas eólicas em um local. Diferentes locais
(estações) usando o mesmo modelo de turbina apresenta
diferentes fatores de capacidade, função da velocidade média
dos ventos.
Valores típicos para locais que possuem um bom regime de
vento: 35%< FC < 45%
slide 16 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

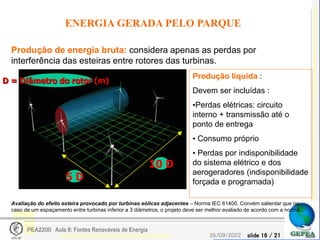

ENERGIA GERADA PELO PARQUE
Produção de energia bruta: considera apenas as perdas por
interferência das esteiras entre rotores das turbinas.
Produção líquida :
Devem ser incluídas :
•Perdas elétricas: circuito
interno + transmissão até o
ponto de entrega
• Consumo próprio
• Perdas por indisponibilidade
do sistema elétrico e dos
aerogeradores (indisponibilidade
forçada e programada)
5 D
10 D
D = Diâmetro do rotor (m)
Avaliação do efeito esteira provocado por turbinas eólicas adjacentes – Norma IEC 61400. Convém salientar que no
caso de um espaçamento entre turbinas inferior a 3 diâmetros, o projeto deve ser melhor avaliado de acordo com a norma..
slide 17 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

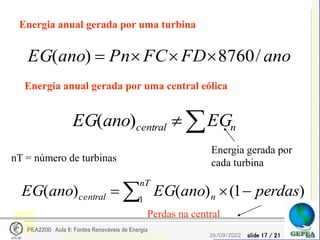

Energia anual gerada por uma turbina
ano
FD
FC
Pn
ano
EG /
8760
)
( 



Energia anual gerada por uma central eólica

 n
central EG
ano
EG )
(
)
1
(
)
(
)
( 1
perdas
ano
EG
ano
EG
nT
n
central 

 
Perdas na central
Energia gerada por
cada turbina
nT = número de turbinas
slide 18 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

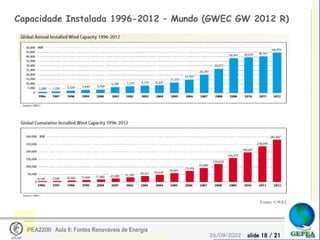

Capacidade Instalada 1996-2012 – Mundo (GWEC GW 2012 R)
Fonte: GWEC
slide 19 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia
Capacidade Instalada 2005-2012 – Por Região (GWEC GW 2012 R)
Fonte: GWEC
slide 20 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

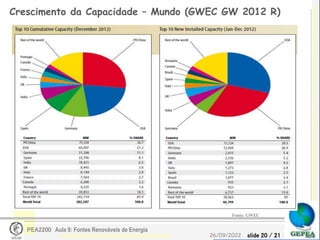

Crescimento da Capacidade – Mundo (GWEC GW 2012 R)
Fonte: GWEC
slide 21 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

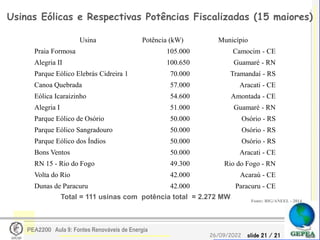

Usinas Eólicas e Respectivas Potências Fiscalizadas (15 maiores)
Fonte: BIG/ANEEL - 2014
Total = 111 usinas com potência total = 2.272 MW
Usina Potência (kW) Município
Praia Formosa 105.000 Camocim - CE
Alegria II 100.650 Guamaré - RN
Parque Eólico Elebrás Cidreira 1 70.000 Tramandaí - RS
Canoa Quebrada 57.000 Aracati - CE
Eólica Icaraizinho 54.600 Amontada - CE
Alegria I 51.000 Guamaré - RN
Parque Eólico de Osório 50.000 Osório - RS
Parque Eólico Sangradouro 50.000 Osório - RS
Parque Eólico dos Índios 50.000 Osório - RS
Bons Ventos 50.000 Aracati - CE
RN 15 - Rio do Fogo 49.300 Rio do Fogo - RN
Volta do Rio 42.000 Acaraú - CE
Dunas de Paracuru 42.000 Paracuru - CE
slide 22 / 21
26/09/2022
PEA2200 Aula 9: Fontes Renováveis de Energia

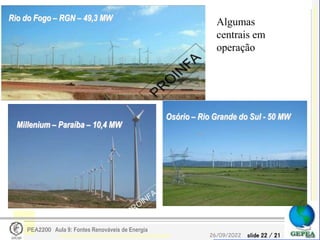

Millenium – Paraíba – 10,4 MW
Rio do Fogo – RGN – 49,3 MW
Osório – Rio Grande do Sul - 50 MW
Algumas
centrais em
operação

Mais conteúdo relacionado

Último

ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024
ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024
ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024
azulassessoria9

Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre
Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestreFilosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre
Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre
LeandroLima265595


Último (20)

Edital do processo seletivo para contratação de agentes de saúde em Floresta, PE
Edital do processo seletivo para contratação de agentes de saúde em Floresta, PEEdital do processo seletivo para contratação de agentes de saúde em Floresta, PE
Edital do processo seletivo para contratação de agentes de saúde em Floresta, PE

Sopa de letras | Dia da Europa 2024 (nível 1)
Sopa de letras | Dia da Europa 2024 (nível 1)Sopa de letras | Dia da Europa 2024 (nível 1)
Sopa de letras | Dia da Europa 2024 (nível 1)

Quando a escola é de vidro, de Ruth Rocha
Quando a escola é de vidro, de Ruth RochaQuando a escola é de vidro, de Ruth Rocha
Quando a escola é de vidro, de Ruth Rocha

Novena de Pentecostes com textos de São João Eudes
Novena de Pentecostes com textos de São João EudesNovena de Pentecostes com textos de São João Eudes
Novena de Pentecostes com textos de São João Eudes

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...

Poema - Aedes Aegypt.
Poema - Aedes Aegypt.Poema - Aedes Aegypt.
Poema - Aedes Aegypt.

13_mch9_hormonal.pptx............................
13_mch9_hormonal.pptx............................13_mch9_hormonal.pptx............................
13_mch9_hormonal.pptx............................

VIDA E OBRA , PRINCIPAIS ESTUDOS ARISTOTELES.pdf
VIDA E OBRA , PRINCIPAIS ESTUDOS ARISTOTELES.pdfVIDA E OBRA , PRINCIPAIS ESTUDOS ARISTOTELES.pdf
VIDA E OBRA , PRINCIPAIS ESTUDOS ARISTOTELES.pdf

Currículo Professor Pablo Ortellado - Universidade de São Paulo
Currículo Professor Pablo Ortellado - Universidade de São PauloCurrículo Professor Pablo Ortellado - Universidade de São Paulo
Currículo Professor Pablo Ortellado - Universidade de São Paulo

Teatro como estrategias de ensino secundario
Teatro como estrategias de ensino secundarioTeatro como estrategias de ensino secundario
Teatro como estrategias de ensino secundario

Modelos de Inteligencia Emocional segundo diversos autores
Modelos de Inteligencia Emocional segundo diversos autoresModelos de Inteligencia Emocional segundo diversos autores
Modelos de Inteligencia Emocional segundo diversos autores

12_mch9_nervoso.pptx...........................
12_mch9_nervoso.pptx...........................12_mch9_nervoso.pptx...........................
12_mch9_nervoso.pptx...........................

ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024
ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024
ATIVIDADE 3 - DESENVOLVIMENTO E APRENDIZAGEM MOTORA - 52_2024

Tema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdfTema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdf

Apresentação | Símbolos e Valores da União Europeia
Apresentação | Símbolos e Valores da União EuropeiaApresentação | Símbolos e Valores da União Europeia
Apresentação | Símbolos e Valores da União Europeia

5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx

425416820-Testes-7º-Ano-Leandro-Rei-Da-Heliria-Com-Solucoes.pdf
425416820-Testes-7º-Ano-Leandro-Rei-Da-Heliria-Com-Solucoes.pdf425416820-Testes-7º-Ano-Leandro-Rei-Da-Heliria-Com-Solucoes.pdf
425416820-Testes-7º-Ano-Leandro-Rei-Da-Heliria-Com-Solucoes.pdf

Histogramas.pptx...............................
Histogramas.pptx...............................Histogramas.pptx...............................
Histogramas.pptx...............................

Slides Lição 06, Central Gospel, O Anticristo, 1Tr24.pptx
Slides Lição 06, Central Gospel, O Anticristo, 1Tr24.pptxSlides Lição 06, Central Gospel, O Anticristo, 1Tr24.pptx
Slides Lição 06, Central Gospel, O Anticristo, 1Tr24.pptx

Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre
Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestreFilosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre
Filosofia - 1º ano - Ensino Médio do ensino médio para primeiro bimestre


Destaque

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health
ThinkNow

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights
Kurio // The Social Media Age(ncy)


Destaque (20)

2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot

Everything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPTEverything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPT

Product Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage EngineeringsProduct Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage Engineerings

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health

AI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdfAI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdf

Skeleton Culture Code
Skeleton Culture CodeSkeleton Culture Code
Skeleton Culture Code

PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024

Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)

How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights

Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024

5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary

ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd

Getting into the tech field. what next
Getting into the tech field. what next Getting into the tech field. what next
Getting into the tech field. what next

Google's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search IntentGoogle's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search Intent

How to have difficult conversations
How to have difficult conversations How to have difficult conversations
How to have difficult conversations

Introduction to Data Science
Introduction to Data ScienceIntroduction to Data Science
Introduction to Data Science

Time Management & Productivity - Best Practices
Time Management & Productivity -  Best PracticesTime Management & Productivity -  Best Practices
Time Management & Productivity - Best Practices

The six step guide to practical project management
The six step guide to practical project managementThe six step guide to practical project management
The six step guide to practical project management

Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...


Aula 9_ Energia eolica.pptx

  • 1. slide 1 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia PEA 2200 Energia, Meio Ambiente e Sustentabilidade Aula 9 – Fontes Renováveis de Energia Energia Eólica
  • 2. slide 2 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Produção de Energia Elétrica – Geração Eólica Parque Eólico Osório – Osório/RS Foto: Carlos Vieira
  • 3. slide 3 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Detalhes de um aerogerador de eixo horizontal Pára-raios Anemômetro- direção Tomada de ar Motor de orientação Sistema de refrigeração Luminária Painel de controle Gerador Acoplamento Multiplicador Sistema de freio Dissipador Cobertura G. de serviço Eixo principal Acoplamento do Eixo principal Mancal Pás de rotor Eixo do rotor com mecanismo de controle do ângulo das pás Carenagem Torre Conexão à rede Sistema de orientação Gerador Freio do rotor Caixa de multiplicação Caixa de interruptores elétricos e de controle Seção de uma turbina eólica típica conectada à rede.
  • 4. slide 4 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia
  • 5. slide 5 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Tamanho Potência Instalada Pequeno Até 80 kW Médio De 81 a 500 kW Grande > 500 kW Classificação dos Aerogeradores 50 kW 400 W 3 kW 10 kW 10 kW 50 kW 400 W 3 kW 10 kW 10 kW 10 kW 10 kW Pequeno porte Grande porte
  • 6. slide 6 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Aplicações • Alimentação de cargas isoladas • Centrais de grande porte conectadas à rede instaladas em terra • Centrais de grande porte conectadas à rede instaladas no mar 50 kW 400 W 3 kW 10 kW 10 kW 50 kW 400 W 3 kW 10 kW 10 kW 10 kW 10 kW
  • 7. slide 7 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Características da tecnologia eólica • Tecnologia altamente sofisticada • Grandes desenvolvimentos na área de controle, aerodinâmica e materiais • Alto crescimento no tamanho das pás e potência da turbina • Materiais mais resistentes e menos ruidosos • Aplicações em terra e no mar • Significativa redução nos custos com políticas de incentivo • Mais de oito fábricas instaladas no Brasil nos últimos 04 anos
  • 8. slide 8 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Fundamentos: Potência Eólica 3 2 1 Av E   Joules/s = Watts Potência por unidade de área: 3 2 1 V A P     Watts / m2 2 4 D A   D = diâmetro do rotor POTÊNCIA EÓLICA(Pv): Potência mecânica = Cp Av Pm 3 2 1      m P Pel Potência Elétrica =  = eficiência dos diversos componentes do sistema ρ = Densidade do ar (1.225kg/m3) Cp = Coeficiente de Potência
  • 9. slide 9 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Curva da potência do vento em função da velocidade 3 2 1 v A P       = 1,2256 kg/m3 V = 8m/s P = 314W / m2 V = 16 m/s P= 2509 W / m2 8 vezes mais potência Potência por unidade de área = Densidade de potência – Watts/m2 3 2 1 V A P     (Watts) (Watts/m2) 314Watts = 5 lâmpadas de 60 Watts
  • 10. slide 10 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Eficiência de Aerogeradores Energia Cinética Rotor 45%-52% (max. é 59.3%, Betz limit) Energia Mecânica Energia Elétrica Caixa de Engrenagens 95%–97% Gerador + Conversor 90%–95% 40%–48% eficiência total hoje 67%-81% do máximo teórico (Betz limit)
  • 11. slide 11 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Evolução Comercial das Turbinas de Grande Porte Fonte: DEWI
  • 12. slide 12 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia V - velocidade na altura desejada Vo - velocidade na altura conhecida H - altura desejada Ho - altura conhecida n - fator de rugosidade do terreno   V V H H o o n  / Distribuição da velocidade do vento com a altura Lei da potência Descrição do terreno n Terreno sem vegetação 0,10 Terreno gramado 0,12 Terreno cultivado 0,19 Terreno com poucas árvores 0,23 Terreno com : muitas árvores, cerca viva ou poucas edificações 0,26 Florestas 0,28 Zonas urbanas sem edificações altas 0,32 CAMADA LIMITE
  • 13. slide 13 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Velocidade Média Anual – Atlas do Potencial Eólico Brasileiro Fonte: Dutra, 2001
  • 14. slide 14 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Curva de potência de uma turbina eólica Ve – Velocidade a partir da qual a turbina começa produzir energia Vn – Velocidade do vento em que a turbina atinge a sua potência nominal Vc – velocidade do vento a partir da qual a turbina é desligada para evitar problemas estruturais        3 2 1 v A Pe A potência elétrica gerada é: Na prática, a potência “Pe” fornecida por uma turbina eólica em função da velocidade do vento é determinada pela curva de potência da turbina A curva de potência ilustra três importantes velocidades características:
  • 15. slide 15 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Fator de capacidade horas Pn ano Eg FC 8760 ) (   O FC representa um importante critério de decisão de escolha da viabilidade técnica e econômica da usina. É um indicador da produção energética e conseqüentemente do potencial de instalação de turbinas eólicas em um local. Diferentes locais (estações) usando o mesmo modelo de turbina apresenta diferentes fatores de capacidade, função da velocidade média dos ventos. Valores típicos para locais que possuem um bom regime de vento: 35%< FC < 45%
  • 16. slide 16 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia ENERGIA GERADA PELO PARQUE Produção de energia bruta: considera apenas as perdas por interferência das esteiras entre rotores das turbinas. Produção líquida : Devem ser incluídas : •Perdas elétricas: circuito interno + transmissão até o ponto de entrega • Consumo próprio • Perdas por indisponibilidade do sistema elétrico e dos aerogeradores (indisponibilidade forçada e programada) 5 D 10 D D = Diâmetro do rotor (m) Avaliação do efeito esteira provocado por turbinas eólicas adjacentes – Norma IEC 61400. Convém salientar que no caso de um espaçamento entre turbinas inferior a 3 diâmetros, o projeto deve ser melhor avaliado de acordo com a norma..
  • 17. slide 17 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Energia anual gerada por uma turbina ano FD FC Pn ano EG / 8760 ) (     Energia anual gerada por uma central eólica   n central EG ano EG ) ( ) 1 ( ) ( ) ( 1 perdas ano EG ano EG nT n central     Perdas na central Energia gerada por cada turbina nT = número de turbinas
  • 18. slide 18 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Capacidade Instalada 1996-2012 – Mundo (GWEC GW 2012 R) Fonte: GWEC
  • 19. slide 19 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Capacidade Instalada 2005-2012 – Por Região (GWEC GW 2012 R) Fonte: GWEC
  • 20. slide 20 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Crescimento da Capacidade – Mundo (GWEC GW 2012 R) Fonte: GWEC
  • 21. slide 21 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Usinas Eólicas e Respectivas Potências Fiscalizadas (15 maiores) Fonte: BIG/ANEEL - 2014 Total = 111 usinas com potência total = 2.272 MW Usina Potência (kW) Município Praia Formosa 105.000 Camocim - CE Alegria II 100.650 Guamaré - RN Parque Eólico Elebrás Cidreira 1 70.000 Tramandaí - RS Canoa Quebrada 57.000 Aracati - CE Eólica Icaraizinho 54.600 Amontada - CE Alegria I 51.000 Guamaré - RN Parque Eólico de Osório 50.000 Osório - RS Parque Eólico Sangradouro 50.000 Osório - RS Parque Eólico dos Índios 50.000 Osório - RS Bons Ventos 50.000 Aracati - CE RN 15 - Rio do Fogo 49.300 Rio do Fogo - RN Volta do Rio 42.000 Acaraú - CE Dunas de Paracuru 42.000 Paracuru - CE
  • 22. slide 22 / 21 26/09/2022 PEA2200 Aula 9: Fontes Renováveis de Energia Millenium – Paraíba – 10,4 MW Rio do Fogo – RGN – 49,3 MW Osório – Rio Grande do Sul - 50 MW Algumas centrais em operação
