As usinas nucleares usam a fissão nuclear para gerar calor e produzir energia, dividindo os núcleos atômicos de urânio. O Brasil possui duas usinas nucleares em Angra dos Reis que fornecem 3% da energia do país e planejam construir uma terceira. As usinas têm sistemas de segurança para prevenir acidentes e planos de emergência caso ocorram, embora dois pequenos vazamentos tenham acontecido.

1. USINA NUCLEAR

2. A USINA NUCLEAR
Introdução:
• As usinas nucleares utilizam o princípio da fissão nuclear para gerar
calor.
• E assim produzindo Energia Nuclear
• Energia Nuclear : Energia liberada, liberada durante a fissão ou fusão
dos núcleos.

3. FISSÃO NUCLEAR X FUSÃO NUCLEAR
• Existem duas formas de aproveitar essas energia para a produção de
eletricidade:
• Fissão nuclear : O núcleo atômico se divide em duas ou mais partículas.
• Fusão nuclear: Os dois ou mais núcleos se unem para produzir um
novo elemento.

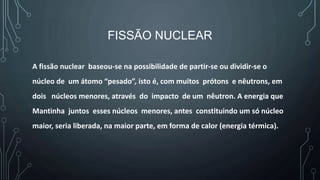

4. FISSÃO NUCLEAR
A fissão nuclear baseou-se na possibilidade de partir-se ou dividir-se o
núcleo de um átomo “pesado”, isto é, com muitos prótons e nêutrons, em
dois núcleos menores, através do impacto de um nêutron. A energia que
Mantinha juntos esses núcleos menores, antes constituindo um só núcleo
maior, seria liberada, na maior parte, em forma de calor (energia térmica).

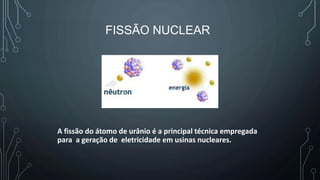

5. FISSÃO NUCLEAR
A fissão do átomo de urânio é a principal técnica empregada
para a geração de eletricidade em usinas nucleares.

6. REATOR NUCLEAR
O urânio, enriquecido a cerca de 3,2% em urânio-235, é colocado, em forma de
pastilhas de 1 cm de diâmetro, dentro de tubos (“varetas”) de 4m de
comprimento, feitos de uma liga especial de zircônio, denominada “zircalloy”.
Retas de Combustível. As varetas, contendo o urânio,conhecidas como Varetas de
Combustível, são montadas em feixes, numa estrutura denominada ELEMENTO
COMBUSTÍVEL

7. VARETAS COMBUSTÍVEL
• As varetas são fechadas, com o objetivo de não deixar escapar o material
nelas contido (o urânio e os elementos resultantes da fissão) e podem suportar
altas temperaturas.
• Os elementos resultantes da fissão nuclear (produtos de fissão ou fragmentos
da fissão) são radioativos, isto é, emitem radiações e, por isso,
devem ficar retidos no interior do Reator.
• A Vareta de Combustível é a primeira barreira que serve para impedir a saída de
material radioativo para o meio ambiente.

8. BARRAS DE CONTROLE

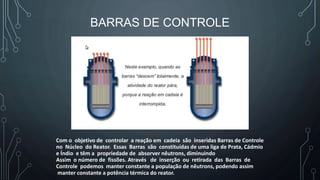

Com o objetivo de controlar a reação em cadeia são inseridas Barras de Controle
no Núcleo do Reator. Essas Barras são constituídas de uma liga de Prata, Cádmio
e Índio e têm a propriedade de absorver nêutrons, diminuindo
Assim o número de fissões. Através de inserção ou retirada das Barras de
Controle podemos manter constante a população de nêutrons, podendo assim
manter constante a potência térmica do reator.

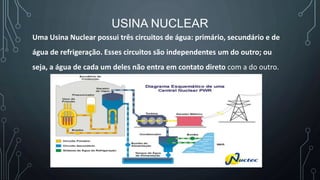

9. USINA NUCLEAR
Uma Usina Nuclear possui três circuitos de água: primário, secundário e de
água de refrigeração. Esses circuitos são independentes um do outro; ou
seja, a água de cada um deles não entra em contato direto com a do outro.

10. FUNCIONAMENTO DA USINA
A fissão dos átomos de urânio dentro das varetas do elemento combustível
aquece a água que passa pelo reator a uma temperatura de 320 graus Celsius.
Para que não entre em ebulição (o que ocorreria normalmente aos 100 ºC), esta
água é mantida sob uma pressão 157 vezes maior que a pressão atmosférica

11. FUNCIONAMENTO DA USINA

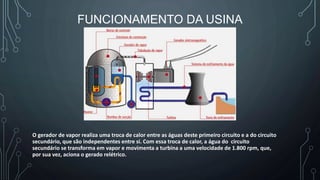

O gerador de vapor realiza uma troca de calor entre as águas deste primeiro circuito e a do circuito
secundário, que são independentes entre si. Com essa troca de calor, a água do circuito
secundário se transforma em vapor e movimenta a turbina a uma velocidade de 1.800 rpm, que,
por sua vez, aciona o gerado relétrico.

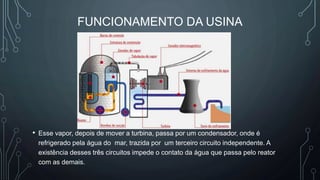

12. FUNCIONAMENTO DA USINA
• Esse vapor, depois de mover a turbina, passa por um condensador, onde é
refrigerado pela água do mar, trazida por um terceiro circuito independente. A
existência desses três circuitos impede o contato da água que passa pelo reator
com as demais.

13. VANTAGENS DA ENERGIA NUCLEAR
• É um combustível mais barato que muitos outros como por exemplo o petróleo;
• Fonte mais concentrada na geração de energia( pequeno pedaço de urânio pode
abastecer um cidade inteira);
• Não causa nenhum efeito de estufa ou chuvas ácidas;
• Não utiliza grandes áreas de terreno: a central requer pequenos espaços para sua
instalação;
• Pequeno risco no transporte do combustível;
• Independência de fatores climáticos (ventos; chuvas)

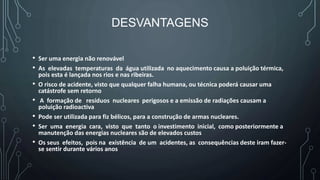

14. DESVANTAGENS
• Ser uma energia não renovável
• As elevadas temperaturas da água utilizada no aquecimento causa a poluição térmica,
pois esta é lançada nos rios e nas ribeiras.
• O risco de acidente, visto que qualquer falha humana, ou técnica poderá causar uma
catástrofe sem retorno
• A formação de resíduos nucleares perigosos e a emissão de radiações causam a
poluição radioactiva
• Pode ser utilizada para fiz bélicos, para a construção de armas nucleares.
• Ser uma energia cara, visto que tanto o investimento inicial, como posteriormente a
manutenção das energias nucleares são de elevados custos
• Os seus efeitos, pois na existência de um acidentes, as consequências deste iram fazer-
se sentir durante vários anos

15. SEGURANÇA ACIMA DE TUDO
A geração de energia elétrica em usinas nucleares é uma das que oferecem
menos risco. A Eletrobras Eletronuclear adotou um programa de cultura de
segurança, na qual todos os funcionários estão individualmente
comprometidos . O principal objetivo desse sistema é :
• Privilegiar a segurança nuclear e abrangir a garantia da qualidade
• Proteger o meio ambiente
• Garantir segurança do trabalho e saúde ocupacional
• A proteção física

16. USINAS NUCLEARES NO BRASIL
O Brasil Possui 2 Usinas Nucleares (Angra 1 e Angra 2) Localizadas na Central
Nuclear Almirante Alváro Alber, na cidade de Angra dos Reis(RJ).
Elas foram projetadas para suportar acidentes como: terremotos, queda de
avião de grande porte sobre a usina, enchentes e outros eventos externos.

17. POTÊNCIA X CAPACIDADE
• As usinas de Angra 1 e
Angra 2 respondem por 3%
da energia produzida no
Brasil. Juntas elas tem
capacidade de geração de
2.007 megawatts elétricos.
A usina de Angra 3 terá
capacidade para gerar
1.405 megawatts elétricos.
• As duas usinas nucleares
brasileiras tem capacidade
para suprir ao todo a
demanda energética das
cidades: Florianópolis(SC) ,
Vitória (ES) e Curitiba(PR),
que somam cerca de 2,5
milhões de habitantes. Já a
sina de Angra 3 deve gerar
1/3 do consumo de energia
do estado do Rio de Janeiro.

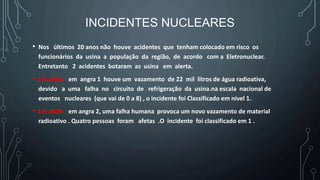

18. INCIDENTES NUCLEARES
• Nos últimos 20 anos não houve acidentes que tenham colocado em risco os
funcionários da usina a população da região, de acordo com a Eletronuclear.
Entretanto 2 acidentes botaram as usina em alerta.
• Em 2001: em angra 1 houve um vazamento de 22 mil litros de água radioativa,
devido a uma falha no circuito de refrigeração da usina.na escala nacional de
eventos nucleares (que vai de 0 a 8) , o incidente foi Classificado em nível 1.
• Em 2009: em angra 2, uma falha humana provoca um novo vazamento de material
radioativo . Quatro pessoas foram afetas .O incidente foi classificado em 1 .

19. ZONAS DE PLANEJAMENTO EXTERNO
As medidas de segurança variam de acordo com as zonas de planejamento
externo , localizadas em raios de 3,5,10 e 15 km .

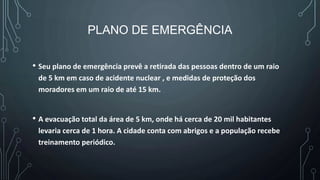

20. PLANO DE EMERGÊNCIA
• Seu plano de emergência prevê a retirada das pessoas dentro de um raio
de 5 km em caso de acidente nuclear , e medidas de proteção dos
moradores em um raio de até 15 km.
• A evacuação total da área de 5 km, onde há cerca de 20 mil habitantes
levaria cerca de 1 hora. A cidade conta com abrigos e a população recebe
treinamento periódico.

21. ACIDENTES NUCLEAR

22. CONCLUSÃO:
• A conclusão do nosso grupo foi de que mesmo com todas as
desvantagens do uso da energia nuclear , o seu investimento tende ao
crescimento uma vez que estamos num mundo que demanda cada vez
mais energia.
• No entanto, o uso da energia limpa deve receber investimentos
principalmente em países como o Brasil, que é privilegiado pelos seus
recursos naturais.
• A melhor alternativa seria investir na manutenção e segurança na
produção de energia nuclear para acabar com o medo e desconfiança das
pessoas em relação a ela.

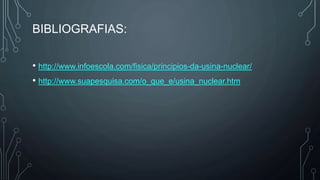

23. BIBLIOGRAFIAS:
• http://www.infoescola.com/fisica/principios-da-usina-nuclear/
• http://www.suapesquisa.com/o_que_e/usina_nuclear.htm

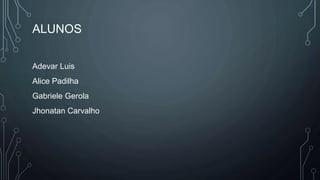

24. ALUNOS
