Lajes, representação gráfica de elementos estruturais
- 1. DESENHO DE ESTRUTURAS REPRESENTAÇÃODE LAJES DE CONCRETO ARMADO Docente: Frank Guidi, Juliana Gavini

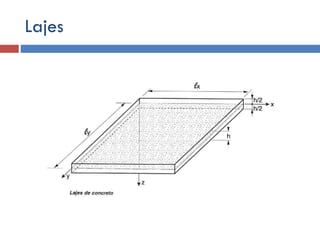

- 2.

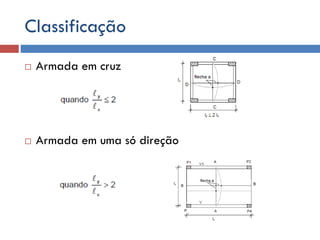

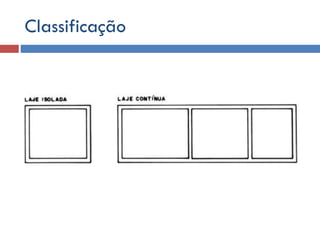

- 3. Classificação Armada em cruz Armadaem uma só direção
- 4.

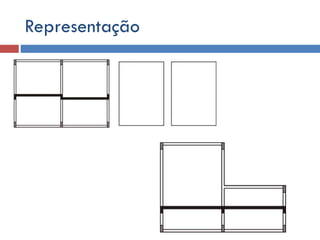

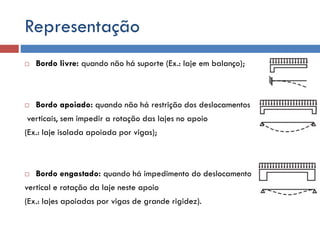

- 5. Representação Bordo livre: quandonão há suporte (Ex.: laje em balanço); Bordo apoiado: quando não há restrição dos deslocamentos verticais, sem impedir a rotação das lajes no apoio (Ex.: laje isolada apoiada por vigas); Bordo engastado: quando há impedimento do deslocamento vertical e rotação da laje neste apoio (Ex.: lajes apoiadas por vigas de grande rigidez).

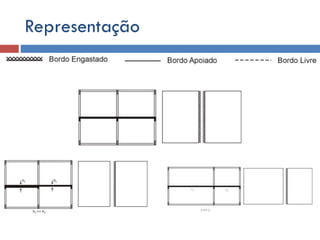

- 6.
- 7.

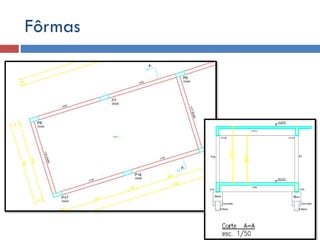

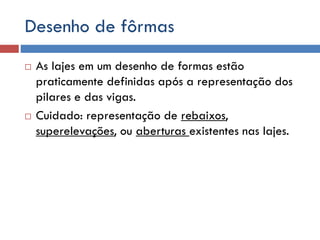

- 8. Desenho de fôrmas Aslajes em um desenho de formas estão praticamente definidas após a representação dos pilares e das vigas. Cuidado: representação de rebaixos, superelevações, ou aberturas existentes nas lajes.
- 9. Desenho de fôrmas Aberturas Detalhesde altura
- 10.

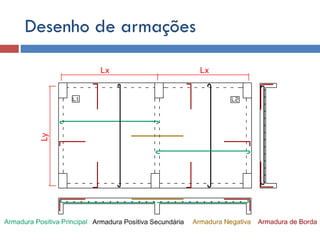

- 11.

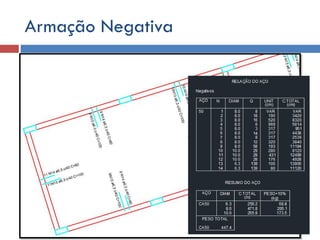

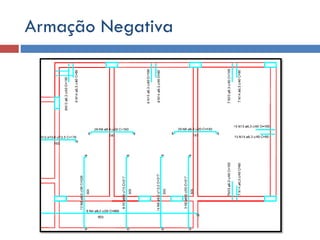

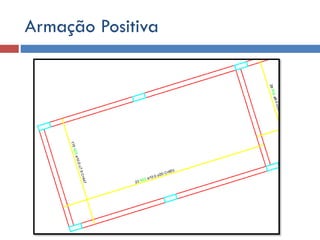

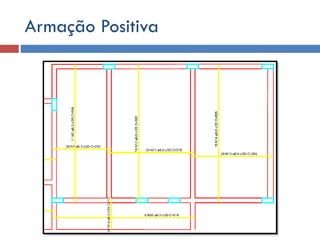

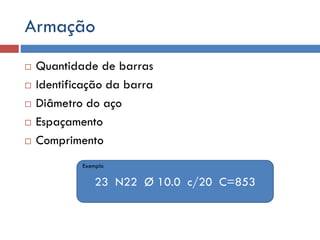

- 12. Armação Quantidade de barras Identificaçãoda barra Diâmetro do aço Espaçamento Comprimento Exemplo 23 N22 Ø 10.0 c/20 C=853
