Aula 01 - Estruturas da Construção de edificações.pptx
- 1.

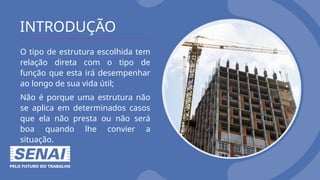

- 2. INTRODUÇÃO O tipo deestrutura escolhida tem relação direta com o tipo de função que esta irá desempenhar ao longo de sua vida útil; Não é porque uma estrutura não se aplica em determinados casos que ela não presta ou não será boa quando lhe convier a situação.

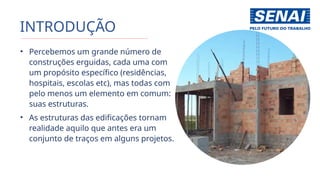

- 3. INTRODUÇÃO • Percebemos umgrande número de construções erguidas, cada uma com um propósito específico (residências, hospitais, escolas etc), mas todas com pelo menos um elemento em comum: suas estruturas. • As estruturas das edificações tornam realidade aquilo que antes era um conjunto de traços em alguns projetos.

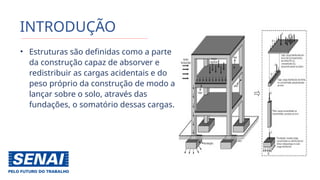

- 4. INTRODUÇÃO • Estruturas sãodefinidas como a parte da construção capaz de absorver e redistribuir as cargas acidentais e do peso próprio da construção de modo a lançar sobre o solo, através das fundações, o somatório dessas cargas.

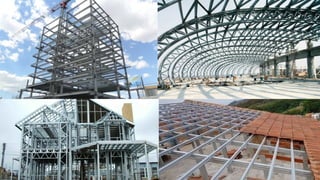

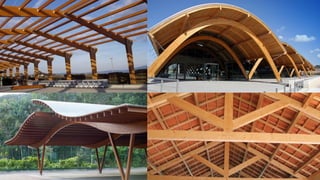

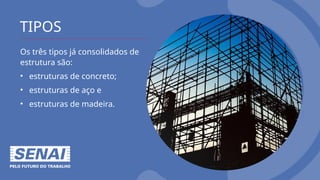

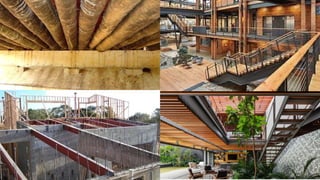

- 5. TIPOS Os três tiposjá consolidados de estrutura são: • estruturas de concreto; • estruturas de aço e • estruturas de madeira.

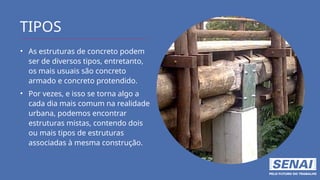

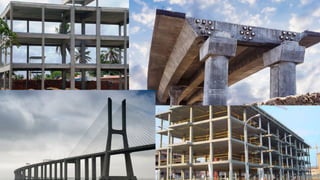

- 9. TIPOS • As estruturasde concreto podem ser de diversos tipos, entretanto, os mais usuais são concreto armado e concreto protendido. • Por vezes, e isso se torna algo a cada dia mais comum na realidade urbana, podemos encontrar estruturas mistas, contendo dois ou mais tipos de estruturas associadas à mesma construção.

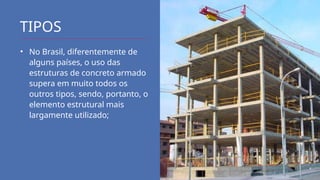

- 12. TIPOS • No Brasil,diferentemente de alguns países, o uso das estruturas de concreto armado supera em muito todos os outros tipos, sendo, portanto, o elemento estrutural mais largamente utilizado;

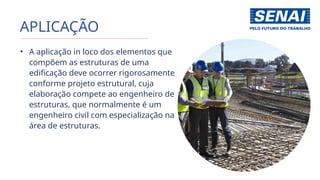

- 13. APLICAÇÃO • A aplicaçãoin loco dos elementos que compõem as estruturas de uma edificação deve ocorrer rigorosamente conforme projeto estrutural, cuja elaboração compete ao engenheiro de estruturas, que normalmente é um engenheiro civil com especialização na área de estruturas.

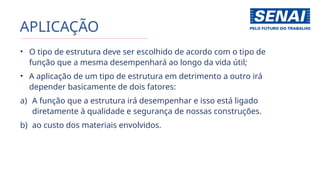

- 14. APLICAÇÃO • O tipode estrutura deve ser escolhido de acordo com o tipo de função que a mesma desempenhará ao longo da vida útil; • A aplicação de um tipo de estrutura em detrimento a outro irá depender basicamente de dois fatores: a) A função que a estrutura irá desempenhar e isso está ligado diretamente à qualidade e segurança de nossas construções. b) ao custo dos materiais envolvidos.

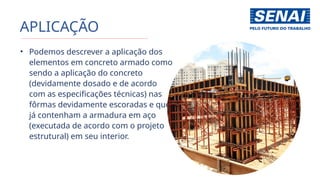

- 15. APLICAÇÃO • Podemos descrevera aplicação dos elementos em concreto armado como sendo a aplicação do concreto (devidamente dosado e de acordo com as especificações técnicas) nas fôrmas devidamente escoradas e que já contenham a armadura em aço (executada de acordo com o projeto estrutural) em seu interior.
- 16. APLICAÇÃO • No casodas estruturas metálicas, o processo tende a ser mais simples, pois as peças já vêm prontas das fábricas. Na obra, a aplicação dos elementos estruturais funciona como uma montagem. Os elementos em aço são montados e conectados uns aos outros através de conectores ou por meio de soldas, de acordo com o projeto.

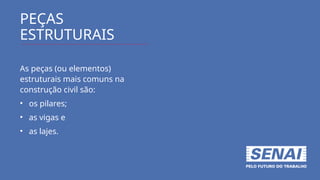

- 17. PEÇAS ESTRUTURAIS As peças (ouelementos) estruturais mais comuns na construção civil são: • os pilares; • as vigas e • as lajes.

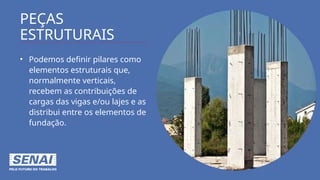

- 18. PEÇAS ESTRUTURAIS • Podemos definirpilares como elementos estruturais que, normalmente verticais, recebem as contribuições de cargas das vigas e/ou lajes e as distribui entre os elementos de fundação.
- 19. PEÇAS ESTRUTURAIS • Da mesmaforma, vigas são elementos estruturais, normalmente horizontais, que recebem as contribuições de carga das lajes e/ou de outras vigas e as distribui entre os pilares.

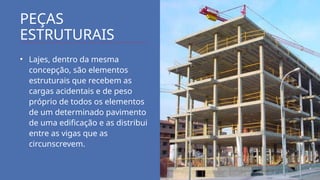

- 20. PEÇAS ESTRUTURAIS • Lajes, dentroda mesma concepção, são elementos estruturais que recebem as cargas acidentais e de peso próprio de todos os elementos de um determinado pavimento de uma edificação e as distribui entre as vigas que as circunscrevem.

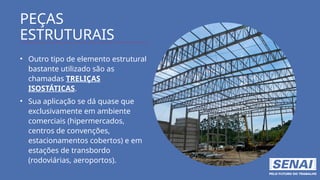

- 21. PEÇAS ESTRUTURAIS • Outro tipode elemento estrutural bastante utilizado são as chamadas TRELIÇAS ISOSTÁTICAS. • Sua aplicação se dá quase que exclusivamente em ambiente comerciais (hipermercados, centros de convenções, estacionamentos cobertos) e em estações de transbordo (rodoviárias, aeroportos).

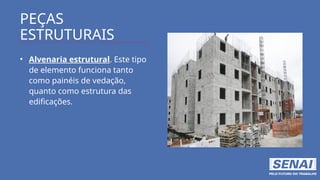

- 22. PEÇAS ESTRUTURAIS • Alvenaria estrutural.Este tipo de elemento funciona tanto como painéis de vedação, quanto como estrutura das edificações.

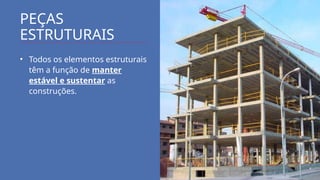

- 23. PEÇAS ESTRUTURAIS • Todos oselementos estruturais têm a função de manter estável e sustentar as construções.

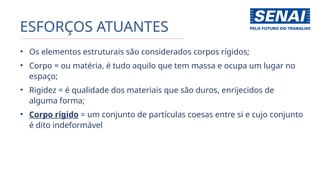

- 24. ESFORÇOS ATUANTES • Oselementos estruturais são considerados corpos rígidos; • Corpo = ou matéria, é tudo aquilo que tem massa e ocupa um lugar no espaço; • Rigidez = é qualidade dos materiais que são duros, enrijecidos de alguma forma; • Corpo rígido = um conjunto de partículas coesas entre si e cujo conjunto é dito indeformável

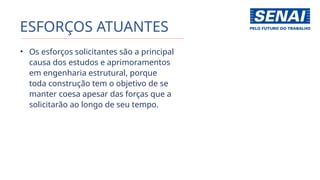

- 25. ESFORÇOS ATUANTES • Osesforços solicitantes são a principal causa dos estudos e aprimoramentos em engenharia estrutural, porque toda construção tem o objetivo de se manter coesa apesar das forças que a solicitarão ao longo de seu tempo.

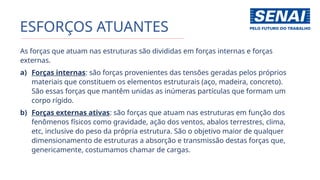

- 26. ESFORÇOS ATUANTES As forçasque atuam nas estruturas são divididas em forças internas e forças externas. a) Forças internas: são forças provenientes das tensões geradas pelos próprios materiais que constituem os elementos estruturais (aço, madeira, concreto). São essas forças que mantêm unidas as inúmeras partículas que formam um corpo rígido. b) Forças externas ativas: são forças que atuam nas estruturas em função dos fenômenos físicos como gravidade, ação dos ventos, abalos terrestres, clima, etc, inclusive do peso da própria estrutura. São o objetivo maior de qualquer dimensionamento de estruturas a absorção e transmissão destas forças que, genericamente, costumamos chamar de cargas.

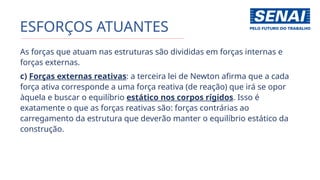

- 27. ESFORÇOS ATUANTES As forçasque atuam nas estruturas são divididas em forças internas e forças externas. c) Forças externas reativas: a terceira lei de Newton afirma que a cada força ativa corresponde a uma força reativa (de reação) que irá se opor àquela e buscar o equilíbrio estático nos corpos rígidos. Isso é exatamente o que as forças reativas são: forças contrárias ao carregamento da estrutura que deverão manter o equilíbrio estático da construção.
