AUTOMAÇÃO
INDUSTRIAL
Prof. Dr. César Augusto Agurto Lescano
E-mail: cesar.lescano@anhanguera.com

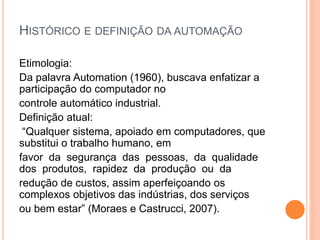

HISTÓRICO E DEFINIÇÃO DA AUTOMAÇÃO
Etimologia:
Da palavra Automation (1960), buscava enfatizar a
participação do computador no
controle automático industrial.
Definição atual:
“Qualquer sistema, apoiado em computadores, que
substitui o trabalho humano, em
favor da segurança das pessoas, da qualidade
dos produtos, rapidez da produção ou da
redução de custos, assim aperfeiçoando os
complexos objetivos das indústrias, dos serviços
ou bem estar” (Moraes e Castrucci, 2007).
A AUTOMAÇÃO NAS ATIVIDADES HUMANAS
Nas residências: nas lavadoras de roupas e de louças
automáticas; nos micro-ondas; nos
controles remotos de portões de garagem, etc.
Na rua: nos caixas de bancos automáticos; nos
controladores de velocidades de automóveis; nos trens do
metrô; nos cartões de crédito, etc.
No trabalho: nos registradores de ponto automático; nos robôs
industriais; no recebimento de matéria-prima através de um
sistema automático de transporte de carga; na
armazenagem do produto final num depósito automatizado;
no controle de qualidade através de sistemas de medição e
aferição; no controle de temperatura ambiente ou de uma
coluna de fracionamento de petróleo; nos sistemas de combate
à incêndios, etc.
No lazer: em máquinas automáticas de refrigerantes ; em
esteiras automáticas de academia; nos aparelhos de
reprodução de vídeo ou DVD players; nos videogames, etc.

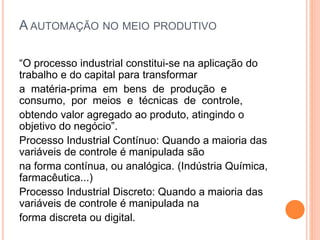

A AUTOMAÇÃO NO MEIO PRODUTIVO
“O processo industrial constitui-se na aplicação do
trabalho e do capital para transformar
a matéria-prima em bens de produção e
consumo, por meios e técnicas de controle,
obtendo valor agregado ao produto, atingindo o
objetivo do negócio”.
Processo Industrial Contínuo: Quando a maioria das
variáveis de controle é manipulada são
na forma contínua, ou analógica. (Indústria Química,
farmacêutica...)
Processo Industrial Discreto: Quando a maioria das
variáveis de controle é manipulada na
forma discreta ou digital.
CARACTERÍSTICAS E CONCEITOS DA
AUTOMAÇÃO INDUSTRIAL

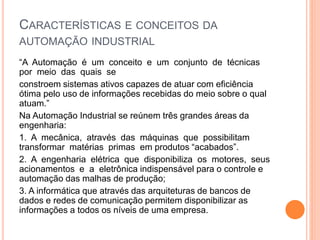

“A Automação é um conceito e um conjunto de técnicas
por meio das quais se
constroem sistemas ativos capazes de atuar com eficiência
ótima pelo uso de informações recebidas do meio sobre o qual
atuam.”
Na Automação Industrial se reúnem três grandes áreas da
engenharia:
1. A mecânica, através das máquinas que possibilitam
transformar matérias primas em produtos “acabados”.
2. A engenharia elétrica que disponibiliza os motores, seus
acionamentos e a eletrônica indispensável para o controle e
automação das malhas de produção;
3. A informática que através das arquiteturas de bancos de
dados e redes de comunicação permitem disponibilizar as
informações a todos os níveis de uma empresa.
CARACTERÍSTICAS E CONCEITOS DA
AUTOMAÇÃO INDUSTRIAL

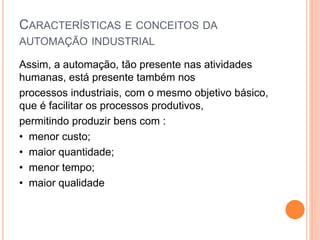

Assim, a automação, tão presente nas atividades
humanas, está presente também nos
processos industriais, com o mesmo objetivo básico,
que é facilitar os processos produtivos,
permitindo produzir bens com :
• menor custo;
• maior quantidade;
• menor tempo;
• maior qualidade

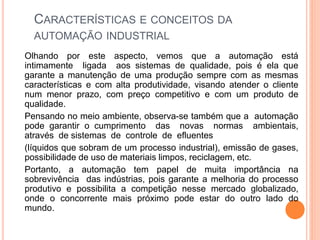

CARACTERÍSTICAS E CONCEITOS DA
AUTOMAÇÃO INDUSTRIAL
Olhando por este aspecto, vemos que a automação está
intimamente ligada aos sistemas de qualidade, pois é ela que
garante a manutenção de uma produção sempre com as mesmas
características e com alta produtividade, visando atender o cliente
num menor prazo, com preço competitivo e com um produto de
qualidade.
Pensando no meio ambiente, observa-se também que a automação
pode garantir o cumprimento das novas normas ambientais,
através de sistemas de controle de efluentes
(líquidos que sobram de um processo industrial), emissão de gases,
possibilidade de uso de materiais limpos, reciclagem, etc.
Portanto, a automação tem papel de muita importância na
sobrevivência das indústrias, pois garante a melhoria do processo
produtivo e possibilita a competição nesse mercado globalizado,
onde o concorrente mais próximo pode estar do outro lado do
mundo.

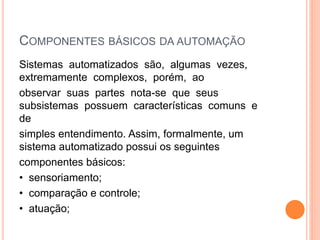

COMPONENTES BÁSICOS DA AUTOMAÇÃO
Sistemas automatizados são, algumas vezes,
extremamente complexos, porém, ao
observar suas partes nota-se que seus
subsistemas possuem características comuns e
de
simples entendimento. Assim, formalmente, um
sistema automatizado possui os seguintes
componentes básicos:
• sensoriamento;
• comparação e controle;
• atuação;

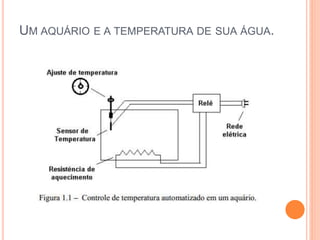

UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.
UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.

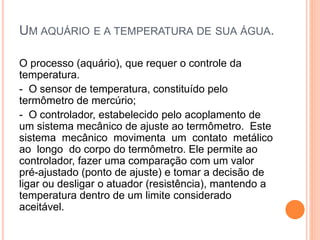

O processo (aquário), que requer o controle da
temperatura.
- O sensor de temperatura, constituído pelo
termômetro de mercúrio;
- O controlador, estabelecido pelo acoplamento de
um sistema mecânico de ajuste ao termômetro. Este
sistema mecânico movimenta um contato metálico
ao longo do corpo do termômetro. Ele permite ao
controlador, fazer uma comparação com um valor
pré-ajustado (ponto de ajuste) e tomar a decisão de
ligar ou desligar o atuador (resistência), mantendo a
temperatura dentro de um limite considerado
aceitável.

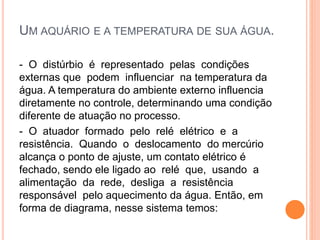

UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.
- O distúrbio é representado pelas condições
externas que podem influenciar na temperatura da
água. A temperatura do ambiente externo influencia
diretamente no controle, determinando uma condição
diferente de atuação no processo.
- O atuador formado pelo relé elétrico e a
resistência. Quando o deslocamento do mercúrio
alcança o ponto de ajuste, um contato elétrico é
fechado, sendo ele ligado ao relé que, usando a
alimentação da rede, desliga a resistência
responsável pelo aquecimento da água. Então, em

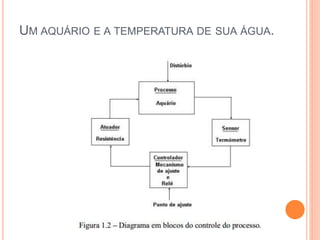

forma de diagrama, nesse sistema temos:
UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.
UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.

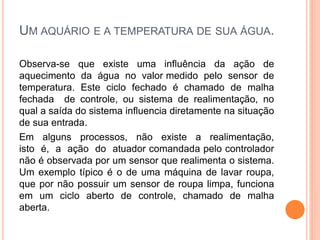

Observa-se que existe uma influência da ação de
aquecimento da água no valor medido pelo sensor de
temperatura. Este ciclo fechado é chamado de malha
fechada de controle, ou sistema de realimentação, no
qual a saída do sistema influencia diretamente na situação
de sua entrada.
Em alguns processos, não existe a realimentação,
isto é, a ação do atuador comandada pelo controlador
não é observada por um sensor que realimenta o sistema.
Um exemplo típico é o de uma máquina de lavar roupa,
que por não possuir um sensor de roupa limpa, funciona
em um ciclo aberto de controle, chamado de malha
aberta.
UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.

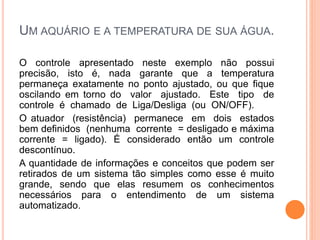

O controle apresentado neste exemplo não possui
precisão, isto é, nada garante que a temperatura
permaneça exatamente no ponto ajustado, ou que fique
oscilando em torno do valor ajustado. Este tipo de
controle é chamado de Liga/Desliga (ou ON/OFF).
O atuador (resistência) permanece em dois estados
bem definidos (nenhuma corrente = desligado e máxima
corrente = ligado). É considerado então um controle
descontínuo.
A quantidade de informações e conceitos que podem ser
retirados de um sistema tão simples como esse é muito
grande, sendo que elas resumem os conhecimentos
necessários para o entendimento de um sistema
automatizado.

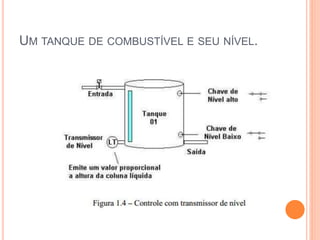

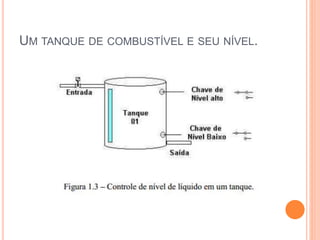

UM TANQUE DE COMBUSTÍVEL E SEU NÍVEL.
UM TANQUE DE COMBUSTÍVEL E SEU NÍVEL.

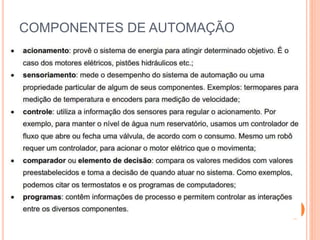

COMPONENTES DE AUTOMAÇÃO

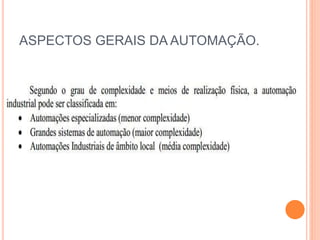

ASPECTOS GERAIS DA AUTOMAÇÃO.

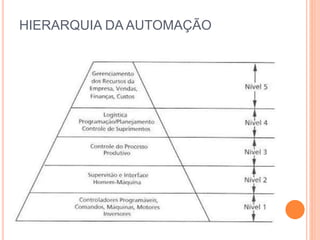

HIERARQUIA DA AUTOMAÇÃO

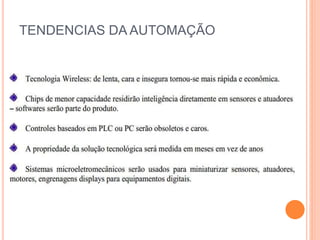

TENDENCIAS DA AUTOMAÇÃO

Mais conteúdo relacionado

Mais procurados

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos
Jadson Caetano

Insturmentacao Analitica Introducao.pdf
Insturmentacao Analitica Introducao.pdfInsturmentacao Analitica Introducao.pdf
Insturmentacao Analitica Introducao.pdf
FlavioGlapinski1

Unidades de medida de grandezas elétrica
Unidades de medida de grandezas elétricaUnidades de medida de grandezas elétrica
Unidades de medida de grandezas elétrica
danielamadigi

Introdução a Automação Industrial
Introdução a Automação IndustrialIntrodução a Automação Industrial
Introdução a Automação Industrial
Daniel Abelha

Automatos programaveis
Automatos programaveisAutomatos programaveis
Automatos programaveis
Francisco Manuel Oliveira Fernandes

Apostila de instrumentação_industrial_-_senai
Apostila de instrumentação_industrial_-_senaiApostila de instrumentação_industrial_-_senai
Apostila de instrumentação_industrial_-_senai
jeff1989

Aula - CLP & Linguagem Ladder
Aula - CLP & Linguagem LadderAula - CLP & Linguagem Ladder
Aula - CLP & Linguagem Ladder
Anderson Pontes

Eletropneumatica
EletropneumaticaEletropneumatica
Eletropneumatica
Elvis Bruno

Instrumentação em Controle de processos
 Instrumentação em Controle de processos  Instrumentação em Controle de processos
Instrumentação em Controle de processos
Angélica Maria Benedetti

Eletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica iEletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica i
Cesar Loureiro

Apostila de Instrumentação
Apostila de InstrumentaçãoApostila de Instrumentação
Apostila de Instrumentação
Talitha Ferreira

Apostila instrumentação industrial
Apostila   instrumentação industrialApostila   instrumentação industrial
Apostila instrumentação industrial
vivaldo alves dos santos

Automacao
AutomacaoAutomacao
Automacao
Jeziel Rodrigues

Automação industrial
Automação industrialAutomação industrial
Automação industrial
Mª Helena Ramos Neves

Apostila de eletropneumáticaesse
Apostila de eletropneumáticaesseApostila de eletropneumáticaesse
Apostila de eletropneumáticaesse
Jhurengo Margon

Ii.3 tecnicas de medicao de pressao apresentação 2021
Ii.3 tecnicas de medicao de pressao apresentação 2021Ii.3 tecnicas de medicao de pressao apresentação 2021
Ii.3 tecnicas de medicao de pressao apresentação 2021
Consultua Ensino e Formação Profissional, Lda

Introdução a Automação.
Introdução a Automação.Introdução a Automação.
Introdução a Automação.
Mércia Regina da Silva

Introdução à pneumática
Introdução à pneumáticaIntrodução à pneumática
Introdução à pneumática
Diogo Santos de Farias

Sistemas Supervisórios
Sistemas SupervisóriosSistemas Supervisórios
Sistemas Supervisórios
Natanael Garcia Rodrigues

Automacao
AutomacaoAutomacao
Automacao
Ivanir Silva


Mais procurados (20)

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos

Insturmentacao Analitica Introducao.pdf
Insturmentacao Analitica Introducao.pdfInsturmentacao Analitica Introducao.pdf
Insturmentacao Analitica Introducao.pdf

Unidades de medida de grandezas elétrica
Unidades de medida de grandezas elétricaUnidades de medida de grandezas elétrica
Unidades de medida de grandezas elétrica

Introdução a Automação Industrial
Introdução a Automação IndustrialIntrodução a Automação Industrial
Introdução a Automação Industrial

Automatos programaveis
Automatos programaveisAutomatos programaveis
Automatos programaveis

Apostila de instrumentação_industrial_-_senai
Apostila de instrumentação_industrial_-_senaiApostila de instrumentação_industrial_-_senai
Apostila de instrumentação_industrial_-_senai

Aula - CLP & Linguagem Ladder
Aula - CLP & Linguagem LadderAula - CLP & Linguagem Ladder
Aula - CLP & Linguagem Ladder

Eletropneumatica
EletropneumaticaEletropneumatica
Eletropneumatica

Instrumentação em Controle de processos
 Instrumentação em Controle de processos  Instrumentação em Controle de processos
Instrumentação em Controle de processos

Eletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica iEletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica i

Apostila de Instrumentação
Apostila de InstrumentaçãoApostila de Instrumentação
Apostila de Instrumentação

Apostila instrumentação industrial
Apostila   instrumentação industrialApostila   instrumentação industrial
Apostila instrumentação industrial

Automacao
AutomacaoAutomacao
Automacao

Automação industrial
Automação industrialAutomação industrial
Automação industrial

Apostila de eletropneumáticaesse
Apostila de eletropneumáticaesseApostila de eletropneumáticaesse
Apostila de eletropneumáticaesse

Ii.3 tecnicas de medicao de pressao apresentação 2021
Ii.3 tecnicas de medicao de pressao apresentação 2021Ii.3 tecnicas de medicao de pressao apresentação 2021
Ii.3 tecnicas de medicao de pressao apresentação 2021

Introdução a Automação.
Introdução a Automação.Introdução a Automação.
Introdução a Automação.

Introdução à pneumática
Introdução à pneumáticaIntrodução à pneumática
Introdução à pneumática

Sistemas Supervisórios
Sistemas SupervisóriosSistemas Supervisórios
Sistemas Supervisórios

Automacao
AutomacaoAutomacao
Automacao


Semelhante a Automação industrial - aula 1.pptx

Automacao clp
Automacao clpAutomacao clp
Automacao clp
Paulo Martins

Apostila automacao de sistemas guy
Apostila automacao de sistemas guyApostila automacao de sistemas guy
Apostila automacao de sistemas guy
Arantes Esteves Esteves

Histórico e definição da automação
Histórico e definição da automaçãoHistórico e definição da automação
Histórico e definição da automação
Luciene Mota

Clp s7200
Clp s7200Clp s7200
Clp s7200
Ouni Khaled

Aula 12 controladores lógicos programáveis (cl ps)
Aula 12   controladores lógicos programáveis (cl ps)Aula 12   controladores lógicos programáveis (cl ps)
Aula 12 controladores lógicos programáveis (cl ps)
Renaldo Adriano

Curso automação industrial clp senai - aula12
Curso automação industrial   clp senai - aula12Curso automação industrial   clp senai - aula12
Curso automação industrial clp senai - aula12
miroslayer

Automação e a Indústria Petroquímica
Automação e a Indústria PetroquímicaAutomação e a Indústria Petroquímica
Automação e a Indústria Petroquímica
Anderson Formiga

Apostila-automacao
Apostila-automacaoApostila-automacao
Apostila-automacao
Rodrigo Zambom

Apostila curso clp
Apostila   curso clpApostila   curso clp
Apostila curso clp
Mário Bassoli

Apostila curso clp 2
Apostila   curso clp 2Apostila   curso clp 2
Apostila curso clp 2
Mário Bassoli

Apostila clp curso uerj 1
Apostila clp   curso uerj 1Apostila clp   curso uerj 1
Apostila clp curso uerj 1
Marco Antonio Costa

Clp
ClpClp
Clp siemens s7 200
Clp siemens s7 200Clp siemens s7 200
Clp siemens s7 200
Johnata França Reis

Automação industrial
Automação industrialAutomação industrial
Automação industrial
Ricardo Akerman

Controle de processos
Controle de processosControle de processos
Controle de processos
tomvgp

autoa12.pdf
autoa12.pdfautoa12.pdf
autoa12.pdf
Marco Gomes

3020515 apostila-automacao-industrial (1)
3020515 apostila-automacao-industrial (1)3020515 apostila-automacao-industrial (1)
3020515 apostila-automacao-industrial (1)
Mércia Regina da Silva

Automação industrial ( Fumep )
Automação industrial ( Fumep )Automação industrial ( Fumep )
Automação industrial ( Fumep )
Ricardo Akerman

Redes industriais a informática aplicada no chão das fábricas
Redes industriais   a informática aplicada no chão das fábricasRedes industriais   a informática aplicada no chão das fábricas
Redes industriais a informática aplicada no chão das fábricas
Wilson Mathias Pereira Florentino

Corrente Alternada 2
Corrente Alternada 2Corrente Alternada 2
Corrente Alternada 2
Christiano Leskov


Semelhante a Automação industrial - aula 1.pptx (20)

Automacao clp
Automacao clpAutomacao clp
Automacao clp

Apostila automacao de sistemas guy
Apostila automacao de sistemas guyApostila automacao de sistemas guy
Apostila automacao de sistemas guy

Histórico e definição da automação
Histórico e definição da automaçãoHistórico e definição da automação
Histórico e definição da automação

Clp s7200
Clp s7200Clp s7200
Clp s7200

Aula 12 controladores lógicos programáveis (cl ps)
Aula 12   controladores lógicos programáveis (cl ps)Aula 12   controladores lógicos programáveis (cl ps)
Aula 12 controladores lógicos programáveis (cl ps)

Curso automação industrial clp senai - aula12
Curso automação industrial   clp senai - aula12Curso automação industrial   clp senai - aula12
Curso automação industrial clp senai - aula12

Automação e a Indústria Petroquímica
Automação e a Indústria PetroquímicaAutomação e a Indústria Petroquímica
Automação e a Indústria Petroquímica

Apostila-automacao
Apostila-automacaoApostila-automacao
Apostila-automacao

Apostila curso clp
Apostila   curso clpApostila   curso clp
Apostila curso clp

Apostila curso clp 2
Apostila   curso clp 2Apostila   curso clp 2
Apostila curso clp 2

Apostila clp curso uerj 1
Apostila clp   curso uerj 1Apostila clp   curso uerj 1
Apostila clp curso uerj 1

Clp
ClpClp
Clp

Clp siemens s7 200
Clp siemens s7 200Clp siemens s7 200
Clp siemens s7 200

Automação industrial
Automação industrialAutomação industrial
Automação industrial

Controle de processos
Controle de processosControle de processos
Controle de processos

autoa12.pdf
autoa12.pdfautoa12.pdf
autoa12.pdf

3020515 apostila-automacao-industrial (1)
3020515 apostila-automacao-industrial (1)3020515 apostila-automacao-industrial (1)
3020515 apostila-automacao-industrial (1)

Automação industrial ( Fumep )
Automação industrial ( Fumep )Automação industrial ( Fumep )
Automação industrial ( Fumep )

Redes industriais a informática aplicada no chão das fábricas
Redes industriais   a informática aplicada no chão das fábricasRedes industriais   a informática aplicada no chão das fábricas
Redes industriais a informática aplicada no chão das fábricas

Corrente Alternada 2
Corrente Alternada 2Corrente Alternada 2
Corrente Alternada 2


Último

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
Vilson Stollmeier

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
carlos silva Rotersan

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica


Último (7)

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...


Automação industrial - aula 1.pptx

  • 1. AUTOMAÇÃO INDUSTRIAL Prof. Dr. César Augusto Agurto Lescano E-mail: cesar.lescano@anhanguera.com
  • 2. HISTÓRICO E DEFINIÇÃO DA AUTOMAÇÃO Etimologia: Da palavra Automation (1960), buscava enfatizar a participação do computador no controle automático industrial. Definição atual: “Qualquer sistema, apoiado em computadores, que substitui o trabalho humano, em favor da segurança das pessoas, da qualidade dos produtos, rapidez da produção ou da redução de custos, assim aperfeiçoando os complexos objetivos das indústrias, dos serviços ou bem estar” (Moraes e Castrucci, 2007).
  • 3. A AUTOMAÇÃO NAS ATIVIDADES HUMANAS Nas residências: nas lavadoras de roupas e de louças automáticas; nos micro-ondas; nos controles remotos de portões de garagem, etc. Na rua: nos caixas de bancos automáticos; nos controladores de velocidades de automóveis; nos trens do metrô; nos cartões de crédito, etc. No trabalho: nos registradores de ponto automático; nos robôs industriais; no recebimento de matéria-prima através de um sistema automático de transporte de carga; na armazenagem do produto final num depósito automatizado; no controle de qualidade através de sistemas de medição e aferição; no controle de temperatura ambiente ou de uma coluna de fracionamento de petróleo; nos sistemas de combate à incêndios, etc. No lazer: em máquinas automáticas de refrigerantes ; em esteiras automáticas de academia; nos aparelhos de reprodução de vídeo ou DVD players; nos videogames, etc.
  • 4. A AUTOMAÇÃO NO MEIO PRODUTIVO “O processo industrial constitui-se na aplicação do trabalho e do capital para transformar a matéria-prima em bens de produção e consumo, por meios e técnicas de controle, obtendo valor agregado ao produto, atingindo o objetivo do negócio”. Processo Industrial Contínuo: Quando a maioria das variáveis de controle é manipulada são na forma contínua, ou analógica. (Indústria Química, farmacêutica...) Processo Industrial Discreto: Quando a maioria das variáveis de controle é manipulada na forma discreta ou digital.
  • 5. CARACTERÍSTICAS E CONCEITOS DA AUTOMAÇÃO INDUSTRIAL “A Automação é um conceito e um conjunto de técnicas por meio das quais se constroem sistemas ativos capazes de atuar com eficiência ótima pelo uso de informações recebidas do meio sobre o qual atuam.” Na Automação Industrial se reúnem três grandes áreas da engenharia: 1. A mecânica, através das máquinas que possibilitam transformar matérias primas em produtos “acabados”. 2. A engenharia elétrica que disponibiliza os motores, seus acionamentos e a eletrônica indispensável para o controle e automação das malhas de produção; 3. A informática que através das arquiteturas de bancos de dados e redes de comunicação permitem disponibilizar as informações a todos os níveis de uma empresa.
  • 6. CARACTERÍSTICAS E CONCEITOS DA AUTOMAÇÃO INDUSTRIAL Assim, a automação, tão presente nas atividades humanas, está presente também nos processos industriais, com o mesmo objetivo básico, que é facilitar os processos produtivos, permitindo produzir bens com : • menor custo; • maior quantidade; • menor tempo; • maior qualidade
  • 7. CARACTERÍSTICAS E CONCEITOS DA AUTOMAÇÃO INDUSTRIAL Olhando por este aspecto, vemos que a automação está intimamente ligada aos sistemas de qualidade, pois é ela que garante a manutenção de uma produção sempre com as mesmas características e com alta produtividade, visando atender o cliente num menor prazo, com preço competitivo e com um produto de qualidade. Pensando no meio ambiente, observa-se também que a automação pode garantir o cumprimento das novas normas ambientais, através de sistemas de controle de efluentes (líquidos que sobram de um processo industrial), emissão de gases, possibilidade de uso de materiais limpos, reciclagem, etc. Portanto, a automação tem papel de muita importância na sobrevivência das indústrias, pois garante a melhoria do processo produtivo e possibilita a competição nesse mercado globalizado, onde o concorrente mais próximo pode estar do outro lado do mundo.
  • 8. COMPONENTES BÁSICOS DA AUTOMAÇÃO Sistemas automatizados são, algumas vezes, extremamente complexos, porém, ao observar suas partes nota-se que seus subsistemas possuem características comuns e de simples entendimento. Assim, formalmente, um sistema automatizado possui os seguintes componentes básicos: • sensoriamento; • comparação e controle; • atuação;
  • 9. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.
  • 10. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA. O processo (aquário), que requer o controle da temperatura. - O sensor de temperatura, constituído pelo termômetro de mercúrio; - O controlador, estabelecido pelo acoplamento de um sistema mecânico de ajuste ao termômetro. Este sistema mecânico movimenta um contato metálico ao longo do corpo do termômetro. Ele permite ao controlador, fazer uma comparação com um valor pré-ajustado (ponto de ajuste) e tomar a decisão de ligar ou desligar o atuador (resistência), mantendo a temperatura dentro de um limite considerado aceitável.
  • 11. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA. - O distúrbio é representado pelas condições externas que podem influenciar na temperatura da água. A temperatura do ambiente externo influencia diretamente no controle, determinando uma condição diferente de atuação no processo. - O atuador formado pelo relé elétrico e a resistência. Quando o deslocamento do mercúrio alcança o ponto de ajuste, um contato elétrico é fechado, sendo ele ligado ao relé que, usando a alimentação da rede, desliga a resistência responsável pelo aquecimento da água. Então, em forma de diagrama, nesse sistema temos:
  • 12. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA.
  • 13. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA. Observa-se que existe uma influência da ação de aquecimento da água no valor medido pelo sensor de temperatura. Este ciclo fechado é chamado de malha fechada de controle, ou sistema de realimentação, no qual a saída do sistema influencia diretamente na situação de sua entrada. Em alguns processos, não existe a realimentação, isto é, a ação do atuador comandada pelo controlador não é observada por um sensor que realimenta o sistema. Um exemplo típico é o de uma máquina de lavar roupa, que por não possuir um sensor de roupa limpa, funciona em um ciclo aberto de controle, chamado de malha aberta.
  • 14. UM AQUÁRIO E A TEMPERATURA DE SUA ÁGUA. O controle apresentado neste exemplo não possui precisão, isto é, nada garante que a temperatura permaneça exatamente no ponto ajustado, ou que fique oscilando em torno do valor ajustado. Este tipo de controle é chamado de Liga/Desliga (ou ON/OFF). O atuador (resistência) permanece em dois estados bem definidos (nenhuma corrente = desligado e máxima corrente = ligado). É considerado então um controle descontínuo. A quantidade de informações e conceitos que podem ser retirados de um sistema tão simples como esse é muito grande, sendo que elas resumem os conhecimentos necessários para o entendimento de um sistema automatizado.

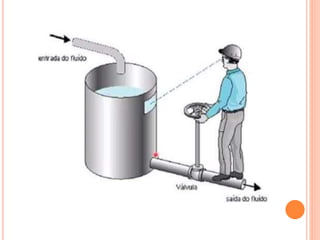

  • 15. UM TANQUE DE COMBUSTÍVEL E SEU NÍVEL.
  • 16. UM TANQUE DE COMBUSTÍVEL E SEU NÍVEL.
  • 18.

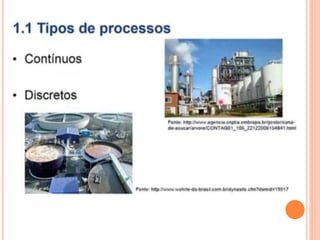

  • 19.

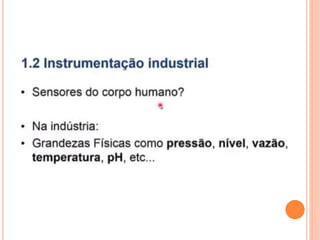

  • 20.

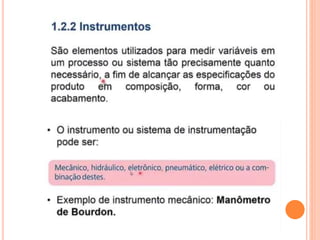

  • 21.

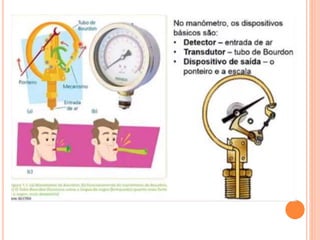

  • 22.
  • 23. ASPECTOS GERAIS DA AUTOMAÇÃO.

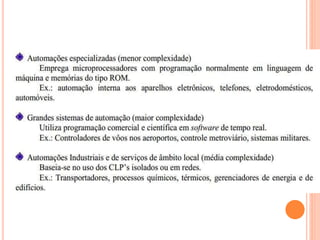

  • 24.

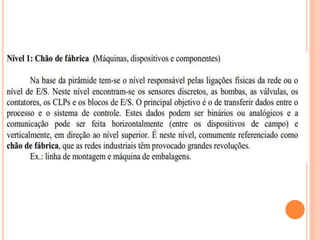

  • 26.

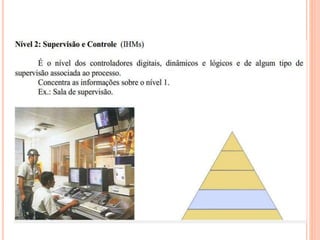

  • 27.
  • 28.
