- 1. Instrumentação de Sistemas -INS Prof. Cesar da Costa 2.a Aula _Simbologia em Instrumentação

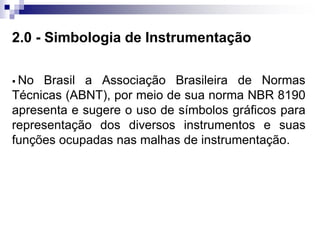

- 2. 2.0 - Simbologiade Instrumentação No Brasil a Associação Brasileira de Normas Técnicas (ABNT), por meio de sua norma NBR 8190 apresenta e sugere o uso de símbolos gráficos para representação dos diversos instrumentos e suas funções ocupadas nas malhas de instrumentação.

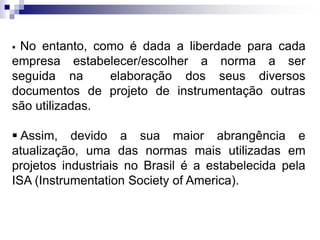

- 3. No entanto,como é dada a liberdade para cada empresa estabelecer/escolher a norma a ser seguida na elaboração dos seus diversos documentos de projeto de instrumentação outras são utilizadas. Assim, devido a sua maior abrangência e atualização, uma das normas mais utilizadas em projetos industriais no Brasil é a estabelecida pela ISA (Instrumentation Society of America).

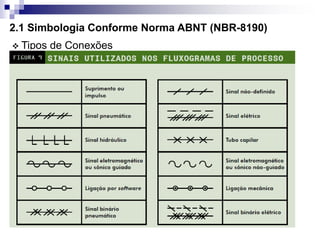

- 4. 2.1 Simbologia ConformeNorma ABNT (NBR-8190) Tipos de Conexões

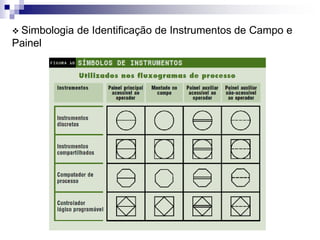

- 5. Simbologia deIdentificação de Instrumentos de Campo e Painel

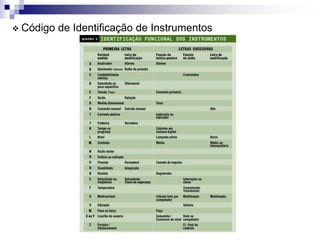

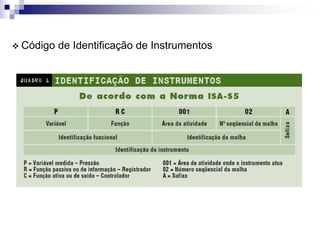

- 6. Código deIdentificação de Instrumentos
- 7. Código deIdentificação de Instrumentos

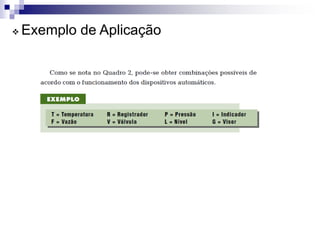

- 8. Exemplo deAplicação
- 9. A identificaçãoé feita da seguinte maneira: 1.o Grupo de letras: Identifica a variável medida ou iniciadora. 1.a Letra: variável medida: Letras mais usadas: P – pressão; T – temperatura; F – vazão; L – nível. 2.a Letra: modificadora: Letras mais usadas: D – diferencial; Q – totalização; S – segurança.

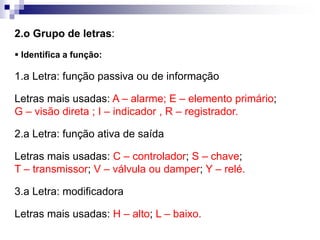

- 10. 2.o Grupo deletras: Identifica a função: 1.a Letra: função passiva ou de informação Letras mais usadas: A – alarme; E – elemento primário; G – visão direta ; I – indicador , R – registrador. 2.a Letra: função ativa de saída Letras mais usadas: C – controlador; S – chave; T – transmissor; V – válvula ou damper; Y – relé. 3.a Letra: modificadora Letras mais usadas: H – alto; L – baixo.

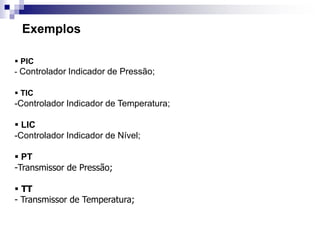

- 11. PIC - ControladorIndicador de Pressão; TIC -Controlador Indicador de Temperatura; LIC -Controlador Indicador de Nível; PT -Transmissor de Pressão; TT - Transmissor de Temperatura; Exemplos

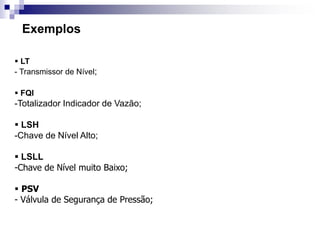

- 12. Exemplos LT - Transmissorde Nível; FQI -Totalizador Indicador de Vazão; LSH -Chave de Nível Alto; LSLL -Chave de Nível muito Baixo; PSV - Válvula de Segurança de Pressão;

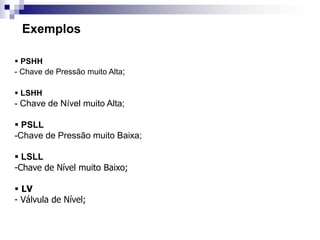

- 13. Exemplos PSHH - Chavede Pressão muito Alta; LSHH - Chave de Nível muito Alta; PSLL -Chave de Pressão muito Baixa; LSLL -Chave de Nível muito Baixo; LV - Válvula de Nível;

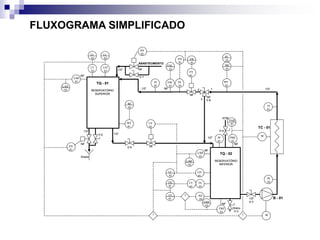

- 14. Dreno TQ - 01 RESERVATÓRIO SUPERIOR WT 01 LSH 01 LT 02 AQ 01 TQ- 02 RESERVATÓRIO INFERIOR LIT 01 TE 01 TIC 01 I CJ 01 TSH 01 FSL 01 FI 01 PSH 01 PIT 01 FIC 01 B - 01 ABASTECIMENTO TC - 01 M LV 01 FV 01 WI 01 FAL 01 PAH 01 PIC 01 LI 01 LI 02 I I XV 01 LIT 03 LI 03 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” TT 01 1/2” XV 02 Dreno LSH 02 TI 01 FIT 01 FE 01 NF NF NF NF NF NF NF NF NF PI 01 NF PI 02 LAH 01 LAH 02 TAH 02 PI 01 M V-1 V-2 V-5 V-3 V-6 V-7 V-4 ATM. 1 3 2 Dreno TQ - 01 RESERVATÓRIO SUPERIOR WT 01 LSH 01 LT 02 AQ 01 TQ - 02 RESERVATÓRIO INFERIOR LIT 01 TE 01 TIC 01 I CJ 01 TSH 01 FSL 01 FI 01 PSH 01 PIT 01 FIC 01 B - 01 ABASTECIMENTO TC - 01 M LV 01 FV 01 WI 01 FAL 01 PAH 01 PIC 01 LI 01 LI 02 I I XV 01 LIT 03 LI 03 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” TT 01 1/2” XV 02 Dreno LSH 02 TI 01 FIT 01 FE 01 NF NF NF NF NF NF NF NF NF PI 01 NF PI 02 LAH 01 LAH 02 TAH 02 PI 01 M V-1 V-2 V-5 V-3 V-6 V-7 V-4 ATM. 1 3 2 FLUXOGRAMA SIMPLIFICADO

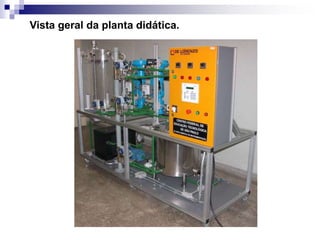

- 15. Vista geral daplanta didática.

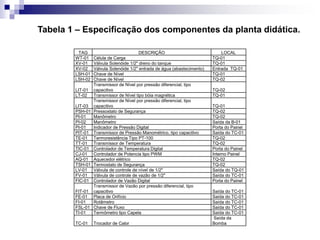

- 16. TAG DESCRIÇÃO LOCAL WT-01Célula de Carga TQ-01 XV-01 Válvula Solenóide 1/2" dreno do tanque TQ-01 XV-02 Válvula Solenóide 1/2" entrada de água (abastecimento) Entrada TQ-01 LSH-01 Chave de Nível TQ-01 LSH-02 Chave de Nível TQ-02 LIT-01 Transmissor de Nível por pressão diferencial, tipo capacitivo TQ-02 LT-02 Transmissor de Nível tipo bóia magnética TQ-01 LIT-03 Transmissor de Nível por pressão diferencial, tipo capacitivo TQ-01 PSH-01 Pressostato de Segurança TQ-02 PI-01 Manômetro TQ-02 PI-02 Manômetro Saída da B-01 PI-01 Indicador de Pressão Digital Porta do Painel PIT-01 Transmissor de Pressão Manométrico, tipo capacitivo Saída do TC-01 TE-01 Termoresistência Tipo PT-100 TQ-02 TT-01 Transmissor de Temperatura TQ-02 TIC-01 Controlador de Temperatura Digital Porta do Painel CJ-01 Controlador de Potencia tipo PWM Interno Painel AQ-01 Aquecedor elétrico TQ-02 TSH-01 Termostato de Segurança TQ-02 LV-01 Válvula de controle de nível de 1/2" Saída do TQ-01 FV-01 Válvula de controle de vazão de 1/2" Saída do TC-01 FIC-01 Controlador de Vazão Digital Porta do Painel FIT-01 Transmissor de Vazão por pressão diferencial, tipo capacitivo Saída do TC-01 FE-01 Placa de Orifício Saída do TC-01 FI-01 Rotâmetro Saída do TC-01 FSL-01 Chave de Fluxo Saída do TC-01 TI-01 Termômetro tipo Capela Saída do TC-01 TC-01 Trocador de Calor Saída da Bomba Tabela 1 – Especificação dos componentes da planta didática.

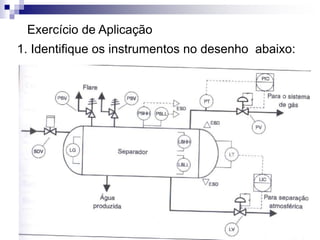

- 17. Exercício de Aplicação 1.Identifique os instrumentos no desenho abaixo:
