O documento fornece informações sobre a estrutura de telhados de madeira e fibrocimento, incluindo os materiais utilizados, elementos, tipos de telhas, colocação, fixação e recomendações de montagem.

1. A estrutura de madeira é calculada e
projetada para suportar os carregamentos
acidentais e permanentes, alem de
esforços provenientes de ações de
intempéries, como variação de
temperatura, chuva e vento.
Alunos: Lucas Tadeu Gonzatti
Jaison Ghisleri
Ezequiel De Villa

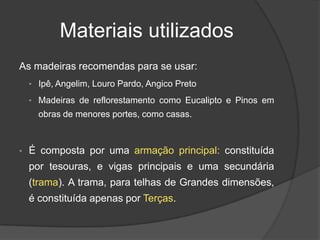

2. Materiais utilizados
As madeiras recomendas para se usar:
• Ipê, Angelim, Louro Pardo, Angico Preto
• Madeiras de reflorestamento como Eucalipto e Pinos em
obras de menores portes, como casas.
• É composta por uma armação principal: constituída
por tesouras, e vigas principais e uma secundária
(trama). A trama, para telhas de Grandes dimensões,
é constituída apenas por Terças.

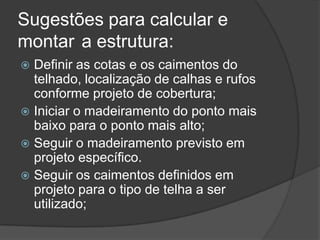

3. Sugestões para calcular e
montar a estrutura:
 Definir as cotas e os caimentos do
telhado, localização de calhas e rufos
conforme projeto de cobertura;
 Iniciar o madeiramento do ponto mais
baixo para o ponto mais alto;
 Seguir o madeiramento previsto em
projeto específico.
 Seguir os caimentos definidos em
projeto para o tipo de telha a ser
utilizado;

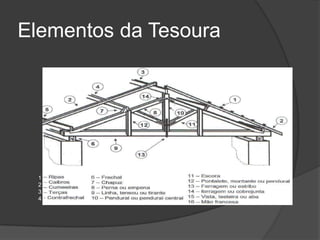

4. Elementos da Tesoura
1
2
3
4

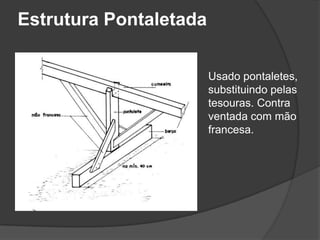

5. Estrutura Pontaletada
Usado pontaletes,
substituindo pelas
tesouras. Contra
ventada com mão
francesa.

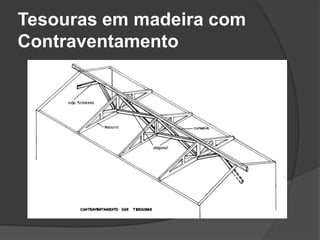

6. Tesouras em madeira com
Contraventamento

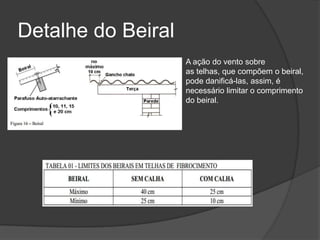

7. Detalhe do Beiral
A ação do vento sobre
as telhas, que compõem o beiral,
pode danificá-las, assim, é
necessário limitar o comprimento
do beiral.

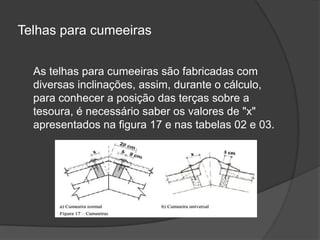

8. Telhas para cumeeiras
As telhas para cumeeiras são fabricadas com
diversas inclinações, assim, durante o cálculo,
para conhecer a posição das terças sobre a
tesoura, é necessário saber os valores de "x"
apresentados na figura 17 e nas tabelas 02 e 03.

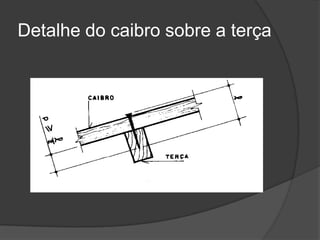

9. Detalhe do caibro sobre a terça

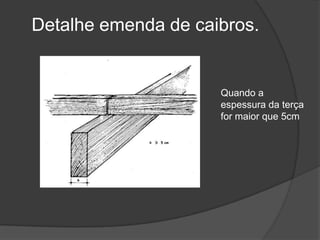

10. Detalhe emenda de caibros.
Quando a
espessura da terça
for maior que 5cm

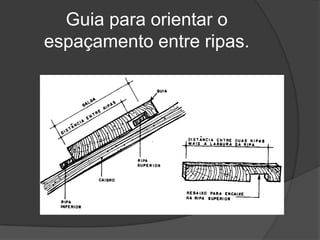

11. Guia para orientar o
espaçamento entre ripas.

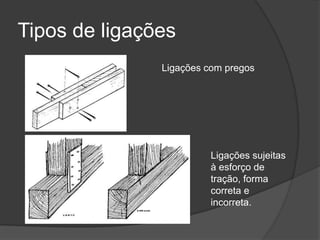

12. Tipos de ligações
Ligações com pregos
Ligações sujeitas
à esforço de
tração, forma
correta e
incorreta.

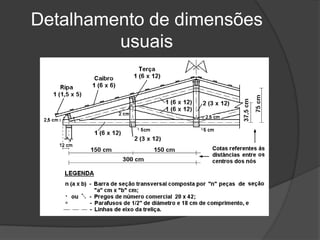

13. Detalhamento de dimensões
usuais

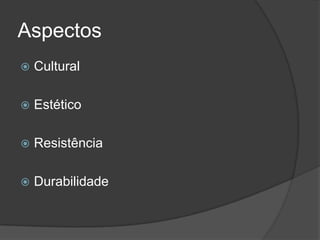

15. Aspectos
 Cultural
 Estético
 Resistência
 Durabilidade

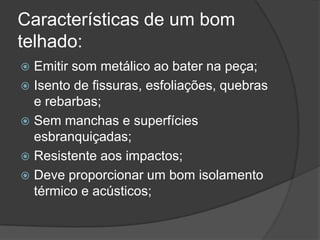

16. Características de um bom
telhado:
 Emitir som metálico ao bater na peça;
 Isento de fissuras, esfoliações, quebras
e rebarbas;
 Sem manchas e superfícies
esbranquiçadas;
 Resistente aos impactos;
 Deve proporcionar um bom isolamento
térmico e acústicos;

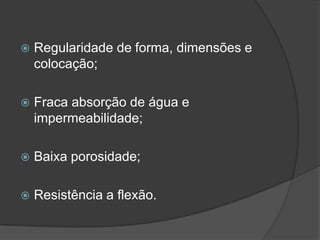

17.  Regularidade de forma, dimensões e
colocação;
 Fraca absorção de água e
impermeabilidade;
 Baixa porosidade;
 Resistência a flexão.

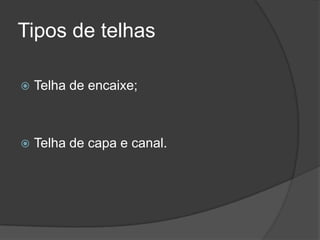

18. Tipos de telhas
 Telha de encaixe;
 Telha de capa e canal.

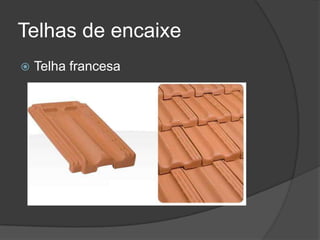

19. Telhas de encaixe
 Telha francesa

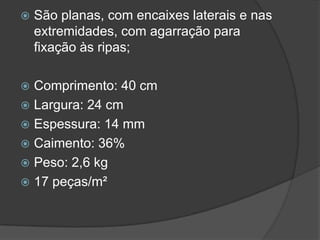

20.  São planas, com encaixes laterais e nas
extremidades, com agarração para
fixação às ripas;
 Comprimento: 40 cm
 Largura: 24 cm
 Espessura: 14 mm
 Caimento: 36%
 Peso: 2,6 kg
 17 peças/m²

21.  Telha romana

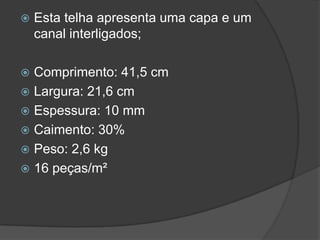

22.  Esta telha apresenta uma capa e um
canal interligados;
 Comprimento: 41,5 cm
 Largura: 21,6 cm
 Espessura: 10 mm
 Caimento: 30%
 Peso: 2,6 kg
 16 peças/m²

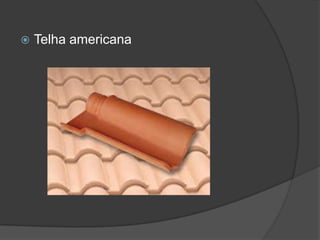

23.  Telha americana

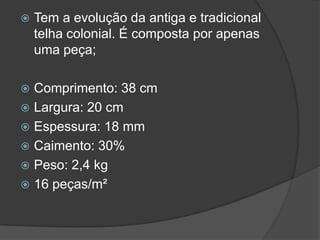

24.  Tem a evolução da antiga e tradicional
telha colonial. É composta por apenas
uma peça;
 Comprimento: 38 cm
 Largura: 20 cm
 Espessura: 18 mm
 Caimento: 30%
 Peso: 2,4 kg
 16 peças/m²

25.  Telha portuguesa

26.  Telha termoplan

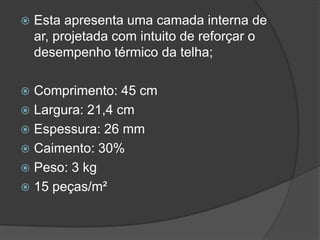

27.  Esta apresenta uma camada interna de
ar, projetada com intuito de reforçar o
desempenho térmico da telha;
 Comprimento: 45 cm
 Largura: 21,4 cm
 Espessura: 26 mm
 Caimento: 30%
 Peso: 3 kg
 15 peças/m²

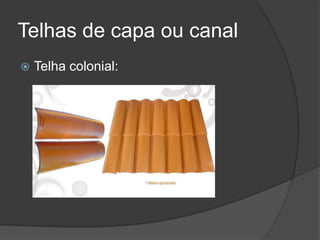

28. Telhas de capa ou canal

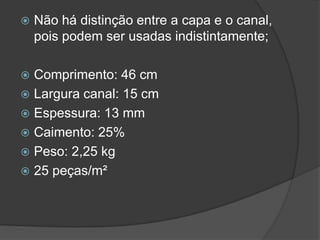

 Telha colonial:

29.  Não há distinção entre a capa e o canal,
pois podem ser usadas indistintamente;
 Comprimento: 46 cm
 Largura canal: 15 cm
 Espessura: 13 mm
 Caimento: 25%
 Peso: 2,25 kg
 25 peças/m²

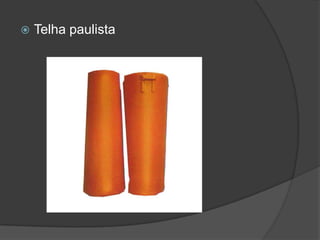

30.  Telha paulista

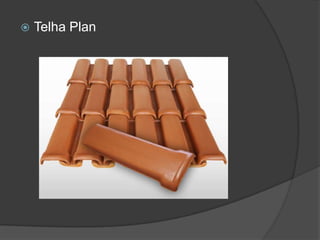

31.  Telha Plan

32.  Apresenta as formas acentuadas retas.
O canal é de seção retangular e mais
ampla.
 Comprimento: 46 cm
 Largura canal: 13 cm
 Largura canal: 15 cm
 Espessura: 13 mm
 Caimento: 25%
 Peso: 2,20 kg
 25 peças/m²

33. Colocação das telhas

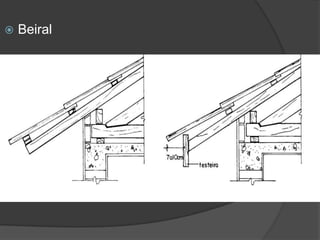

34.  Beiral

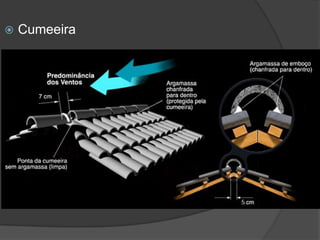

35.  Cumeeira

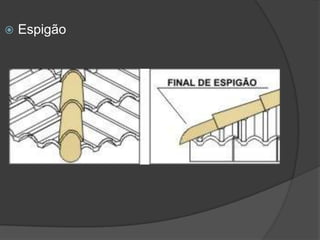

36.  Espigão

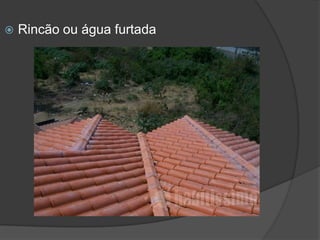

37.  Rincão ou água furtada

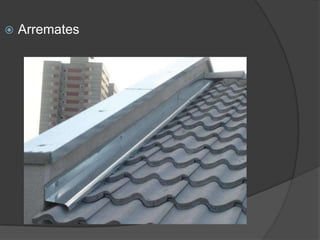

38.  Arremates

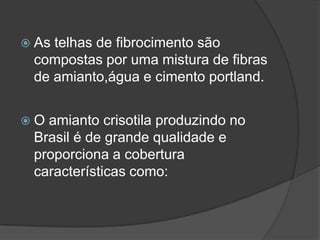

40.  As telhas de fibrocimento são
compostas por uma mistura de fibras
de amianto,água e cimento portland.
 O amianto crisotila produzindo no
Brasil é de grande qualidade e
proporciona a cobertura
características como:

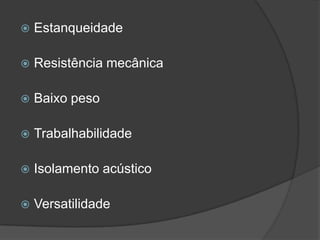

41.  Estanqueidade
 Resistência mecânica
 Baixo peso
 Trabalhabilidade
 Isolamento acústico
 Versatilidade

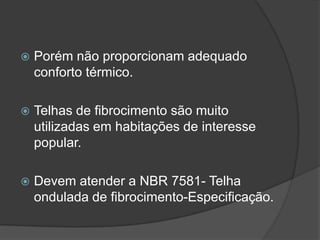

42.  Porém não proporcionam adequado
conforto térmico.
 Telhas de fibrocimento são muito
utilizadas em habitações de interesse
popular.
 Devem atender a NBR 7581- Telha
ondulada de fibrocimento-Especificação.

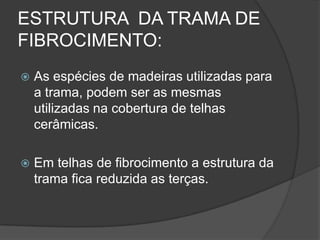

43. ESTRUTURA DA TRAMA DE
FIBROCIMENTO:
 As espécies de madeiras utilizadas para
a trama, podem ser as mesmas
utilizadas na cobertura de telhas
cerâmicas.
 Em telhas de fibrocimento a estrutura da
trama fica reduzida as terças.

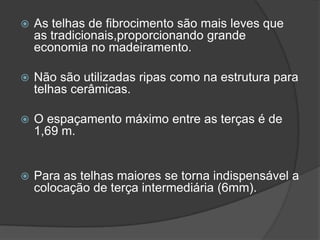

44.  As telhas de fibrocimento são mais leves que
as tradicionais,proporcionando grande
economia no madeiramento.
 Não são utilizadas ripas como na estrutura para
telhas cerâmicas.
 O espaçamento máximo entre as terças é de
1,69 m.
 Para as telhas maiores se torna indispensável a
colocação de terça intermediária (6mm).

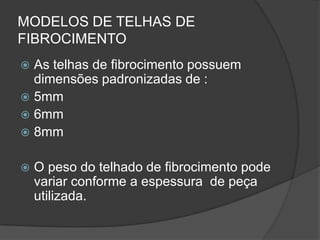

45. MODELOS DE TELHAS DE
FIBROCIMENTO
 As telhas de fibrocimento possuem
dimensões padronizadas de :
 5mm
 6mm
 8mm
 O peso do telhado de fibrocimento pode
variar conforme a espessura de peça
utilizada.

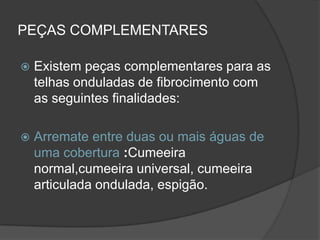

46. PEÇAS COMPLEMENTARES
 Existem peças complementares para as
telhas onduladas de fibrocimento com
as seguintes finalidades:
 Arremate entre duas ou mais águas de
uma cobertura :Cumeeira
normal,cumeeira universal, cumeeira
articulada ondulada, espigão.

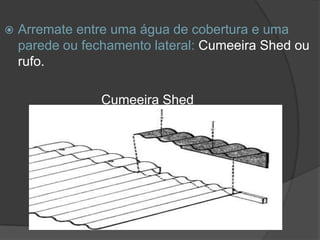

47.  Arremate entre uma água de cobertura e uma
parede ou fechamento lateral: Cumeeira Shed ou
rufo.
Cumeeira Shed

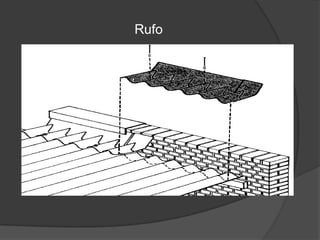

48. Rufo

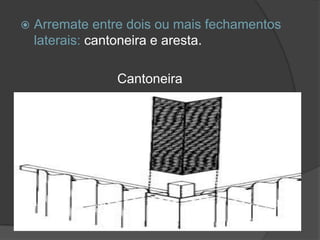

49.  Arremate entre dois ou mais fechamentos
laterais: cantoneira e aresta.
Cantoneira

50. Aresta

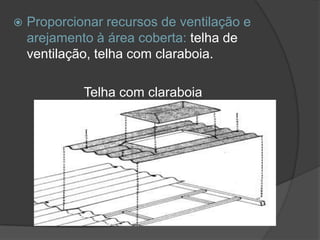

51.  Proporcionar recursos de ventilação e
arejamento à área coberta: telha de
ventilação, telha com claraboia.
Telha com claraboia

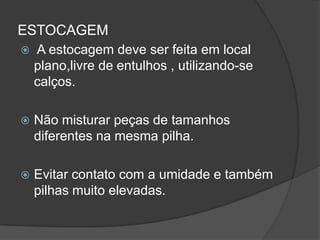

52. ESTOCAGEM
 A estocagem deve ser feita em local
plano,livre de entulhos , utilizando-se
calços.
 Não misturar peças de tamanhos
diferentes na mesma pilha.
 Evitar contato com a umidade e também
pilhas muito elevadas.

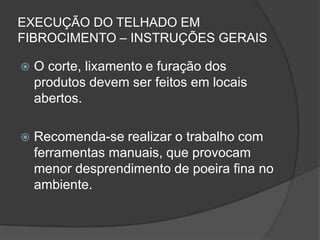

53. EXECUÇÃO DO TELHADO EM
FIBROCIMENTO – INSTRUÇÕES GERAIS
 O corte, lixamento e furação dos
produtos devem ser feitos em locais
abertos.
 Recomenda-se realizar o trabalho com
ferramentas manuais, que provocam
menor desprendimento de poeira fina no
ambiente.

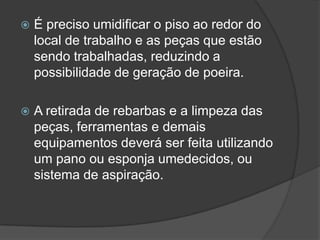

54.  É preciso umidificar o piso ao redor do
local de trabalho e as peças que estão
sendo trabalhadas, reduzindo a
possibilidade de geração de poeira.
 A retirada de rebarbas e a limpeza das
peças, ferramentas e demais
equipamentos deverá ser feita utilizando
um pano ou esponja umedecidos, ou
sistema de aspiração.

55.  Os equipamentos de corte e perfuração
como serra circular e furadeira de mesa,
devem possuir necessariamente um
sistema de captação de poeira.
 A lavagem das peças de trabalho será
feita separadamente das demais peças
de uso diário.

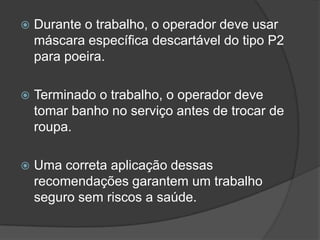

56.  Durante o trabalho, o operador deve usar
máscara específica descartável do tipo P2
para poeira.
 Terminado o trabalho, o operador deve
tomar banho no serviço antes de trocar de
roupa.
 Uma correta aplicação dessas
recomendações garantem um trabalho
seguro sem riscos a saúde.

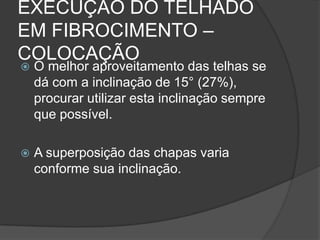

57. EXECUÇÃO DO TELHADO
EM FIBROCIMENTO –
COLOCAÇÃO
 O melhor aproveitamento das telhas se
dá com a inclinação de 15° (27%),
procurar utilizar esta inclinação sempre
que possível.
 A superposição das chapas varia
conforme sua inclinação.

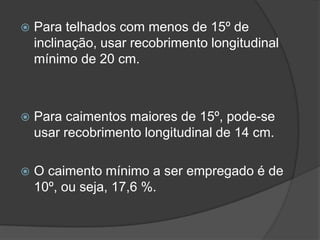

58.  Para telhados com menos de 15º de
inclinação, usar recobrimento longitudinal
mínimo de 20 cm.
 Para caimentos maiores de 15º, pode-se
usar recobrimento longitudinal de 14 cm.
 O caimento mínimo a ser empregado é de
10º, ou seja, 17,6 %.

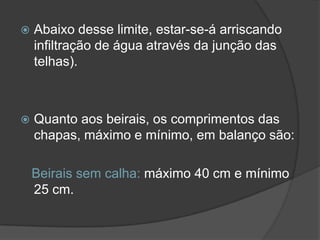

59.  Abaixo desse limite, estar-se-á arriscando
infiltração de água através da junção das
telhas).
 Quanto aos beirais, os comprimentos das
chapas, máximo e mínimo, em balanço são:
Beirais sem calha: máximo 40 cm e mínimo
25 cm.

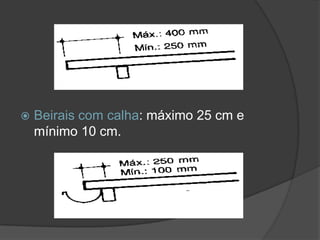

60.  Beirais com calha: máximo 25 cm e
mínimo 10 cm.

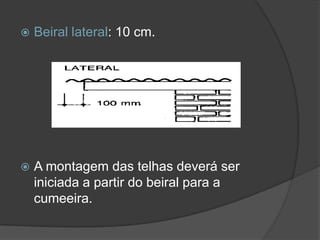

61.  Beiral lateral: 10 cm.
 A montagem das telhas deverá ser
iniciada a partir do beiral para a
cumeeira.

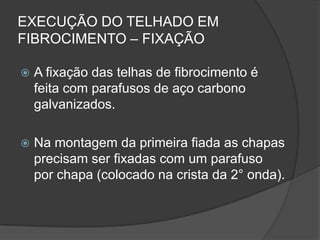

62. EXECUÇÃO DO TELHADO EM
FIBROCIMENTO – FIXAÇÃO
 A fixação das telhas de fibrocimento é
feita com parafusos de aço carbono
galvanizados.
 Na montagem da primeira fiada as chapas
precisam ser fixadas com um parafuso
por chapa (colocado na crista da 2° onda).

63.  Necessitando a última chapa ser fixada
com dois parafusos (na crista das 2° e
5° ondas).

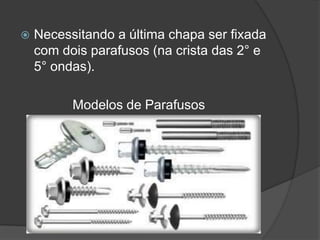

Modelos de Parafusos

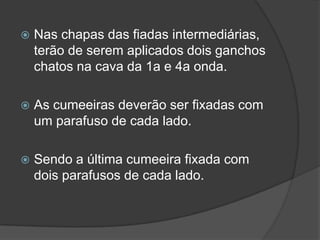

64.  Nas chapas das fiadas intermediárias,
terão de serem aplicados dois ganchos
chatos na cava da 1a e 4a onda.
 As cumeeiras deverão ser fixadas com
um parafuso de cada lado.
 Sendo a última cumeeira fixada com
dois parafusos de cada lado.

65. EXECUÇÃO DO TELHADO EM
FIBROCIMENTO – RECOMENDAÇÕES DE
MONTAGEM
 Não se pode pisar diretamente sobre as
telhas.
 Usar tábuas apoiadas em três terças.
 Em coberturas muito inclinadas, amarrar
as tábuas.

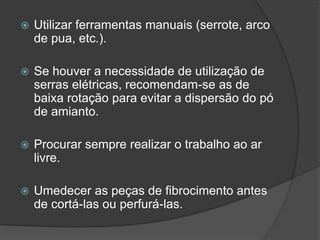

66.  Utilizar ferramentas manuais (serrote, arco
de pua, etc.).
 Se houver a necessidade de utilização de
serras elétricas, recomendam-se as de
baixa rotação para evitar a dispersão do pó
de amianto.
 Procurar sempre realizar o trabalho ao ar
livre.
 Umedecer as peças de fibrocimento antes
de cortá-las ou perfurá-las.
