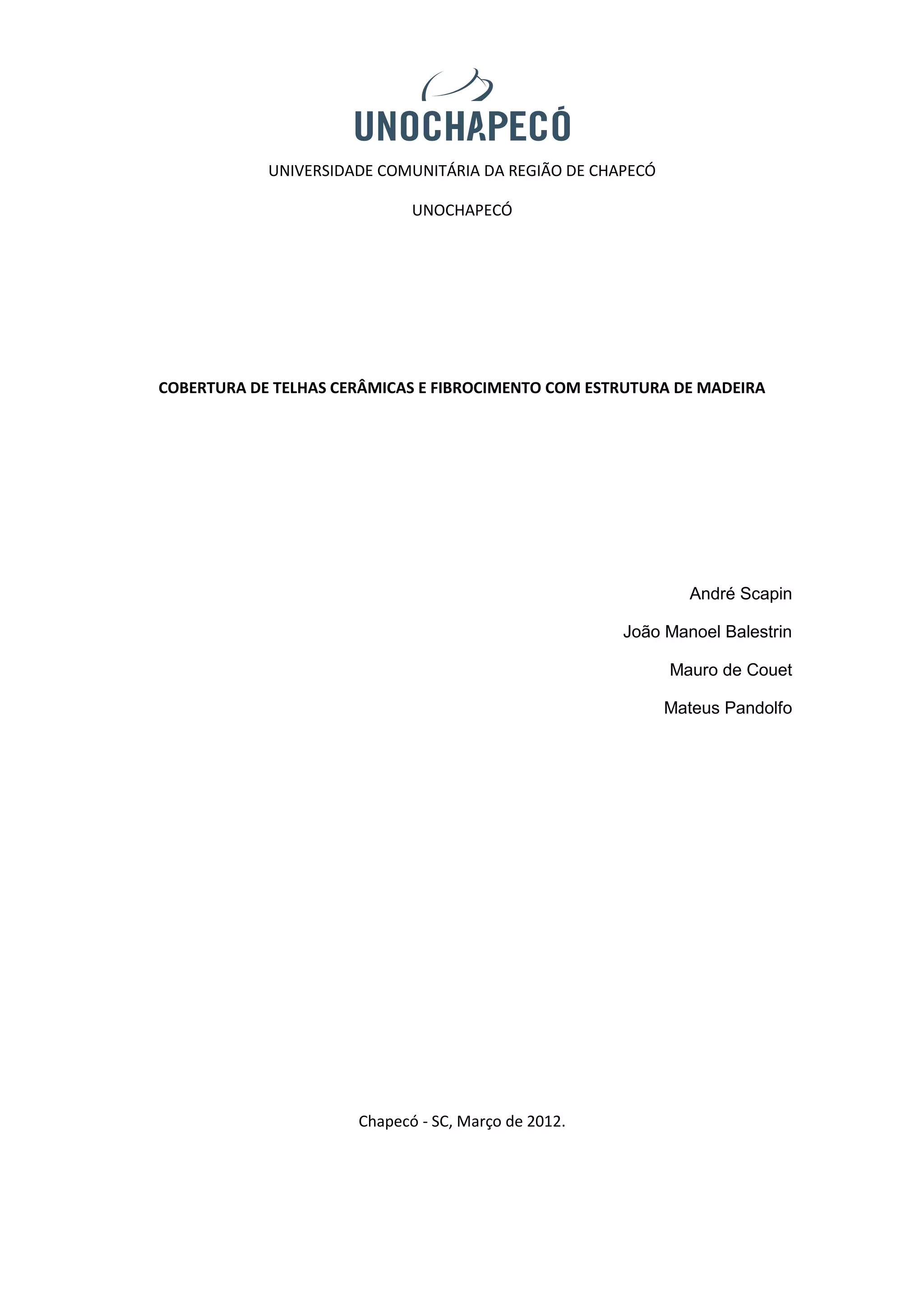

UNIVERSIDADE COMUNITÁRIA DA REGIÃO DE CHAPECÓ

                             UNOCHAPECÓ




COBERTURA DE TELHAS CERÂMICAS E FIBROCIMENTO COM ESTRUTURA DE MADEIRA




                                                               André Scapin

                                                     João Manoel Balestrin

                                                            Mauro de Couet

                                                            Mateus Pandolfo




                      Chapecó - SC, Março de 2012.

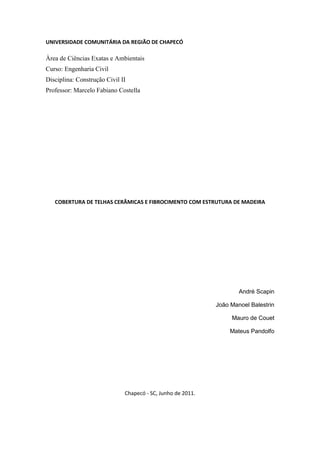

UNIVERSIDADE COMUNITÁRIA DA REGIÃO DE CHAPECÓ

Àrea de Ciências Exatas e Ambientais
Curso: Engenharia Civil
Disciplina: Construção Civil II
Professor: Marcelo Fabiano Costella




   COBERTURA DE TELHAS CERÂMICAS E FIBROCIMENTO COM ESTRUTURA DE MADEIRA




                                                                     André Scapin

                                                             João Manoel Balestrin

                                                                  Mauro de Couet

                                                                  Mateus Pandolfo




                              Chapecó - SC, Junho de 2011.

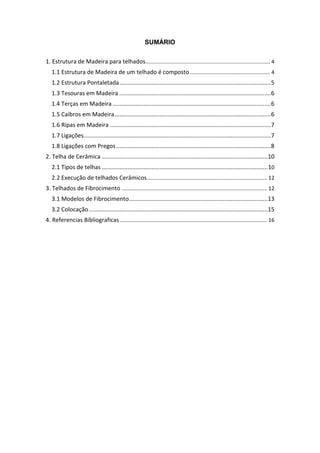

SUMÁRIO

1. Estrutura de Madeira para telhados.................................................................................... 4
   1.1 Estrutura de Madeira de um telhado é composto ...................................................... 4
   1.2 Estrutura Pontaletada ..............................................................................................5
   1.3 Tesouras em Madeira ..............................................................................................6
   1.4 Terças em Madeira ..................................................................................................6
   1.5 Caibros em Madeira .................................................................................................6
   1.6 Ripas em Madeira ....................................................................................................7
   1.7 Ligações ....................................................................................................................7
   1.8 Ligações com Pregos ................................................................................................8
2. Telha de Cerâmica .......................................................................................................10
   2.1 Tipos de telhas ....................................................................................................... 10
   2.2 Execução de telhados Cerâmicos ................................................................................. 12
3. Telhados de Fibrocimento .................................................................................................. 12
   3.1 Modelos de Fibrocimento ......................................................................................13
   3.2 Colocação ...............................................................................................................15
4. Referencias Bibliograficas ................................................................................................... 16
1

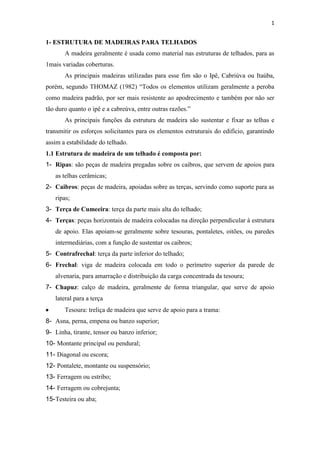

1- ESTRUTURA DE MADEIRAS PARA TELHADOS
       A madeira geralmente é usada como material nas estruturas de telhados, para as
1mais variadas coberturas.
       As principais madeiras utilizadas para esse fim são o Ipê, Cabriúva ou Itaúba,
porém, segundo THOMAZ (1982) “Todos os elementos utilizam geralmente a peroba
como madeira padrão, por ser mais resistente ao apodrecimento e também por não ser
tão duro quanto o ipê e a cabreúva, entre outras razões.”
       As principais funções da estrutura de madeira são sustentar e fixar as telhas e
transmitir os esforços solicitantes para os elementos estruturais do edifício, garantindo
assim a estabilidade do telhado.
1.1 Estrutura de madeira de um telhado é composta por:
1- Ripas: são peças de madeira pregadas sobre os caibros, que servem de apoios para
   as telhas cerâmicas;
2- Caibros: peças de madeira, apoiadas sobre as terças, servindo como suporte para as
   ripas;
3- Terça de Cumeeira: terça da parte mais alta do telhado;
4- Terças: peças horizontais de madeira colocadas na direção perpendicular à estrutura
   de apoio. Elas apoiam-se geralmente sobre tesouras, pontaletes, oitões, ou paredes
   intermediárias, com a função de sustentar os caibros;
5- Contrafrechal: terça da parte inferior do telhado;
6- Frechal: viga de madeira colocada em todo o perímetro superior da parede de
   alvenaria, para amarração e distribuição da carga concentrada da tesoura;
7- Chapuz: calço de madeira, geralmente de forma triangular, que serve de apoio
   lateral para a terça
       Tesoura: treliça de madeira que serve de apoio para a trama:
8- Asna, perna, empena ou banzo superior;
9- Linha, tirante, tensor ou banzo inferior;
10- Montante principal ou pendural;
11- Diagonal ou escora;
12- Pontalete, montante ou suspensório;
13- Ferragem ou estribo;
14- Ferragem ou cobrejunta;
15- Testeira ou aba;
2

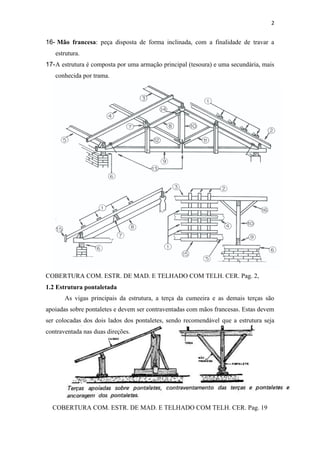

16- Mão francesa: peça disposta de forma inclinada, com a finalidade de travar a
   estrutura.
17- A estrutura é composta por uma armação principal (tesoura) e uma secundária, mais
   conhecida por trama.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 2,
1.2 Estrutura pontaletada
       As vigas principais da estrutura, a terça da cumeeira e as demais terças são
apoiadas sobre pontaletes e devem ser contraventadas com mãos francesas. Estas devem
ser colocadas dos dois lados dos pontaletes, sendo recomendável que a estrutura seja
contraventada nas duas direções.




  COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 19
3

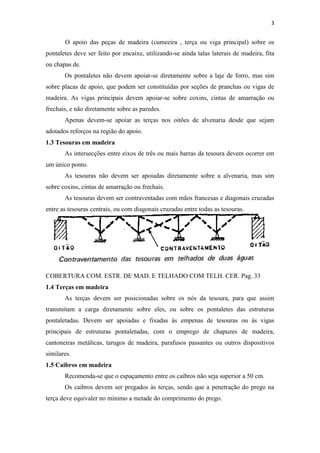

       O apoio das peças de madeira (cumeeira , terça ou viga principal) sobre os
pontaletes deve ser feito por encaixe, utilizando-se ainda talas laterais de madeira, fita
ou chapas de.
       Os pontaletes não devem apoiar-se diretamente sobre a laje de forro, mas sim
sobre placas de apoio, que podem ser constituídas por seções de pranchas ou vigas de
madeira. As vigas principais devem apoiar-se sobre coxins, cintas de amarração ou
frechais, e não diretamente sobre as paredes.
       Apenas devem-se apoiar as terças nos oitões de alvenaria desde que sejam
adotados reforços na região do apoio.
1.3 Tesouras em madeira
       As intersecções entre eixos de três ou mais barras da tesoura devem ocorrer em
um único ponto.
       As tesouras não devem ser apoiadas diretamente sobre a alvenaria, mas sim
sobre coxins, cintas de amarração ou frechais.
       As tesouras devem ser contraventadas com mãos francesas e diagonais cruzadas
entre as tesouras centrais, ou com diagonais cruzadas entre todas as tesouras.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 33
1.4 Terças em madeira
       As terças devem ser posicionadas sobre os nós da tesoura, para que assim
transmitam a carga diretamente sobre eles, ou sobre os pontaletes das estruturas
pontaletadas. Devem ser apoiadas e fixadas às empenas de tesouras ou às vigas
principais de estruturas pontaletadas, com o emprego de chapuzes de madeira,
cantoneiras metálicas, tarugos de madeira, parafusos passantes ou outros dispositivos
similares.
1.5 Caibros em madeira
       Recomenda-se que o espaçamento entre os caibros não seja superior a 50 cm.
       Os caibros devem ser pregados às terças, sendo que a penetração do prego na
terça deve equivaler no mínimo a metade do comprimento do prego.
4

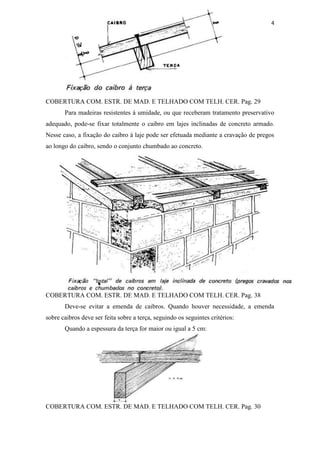

COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 29
       Para madeiras resistentes à umidade, ou que receberam tratamento preservativo
adequado, pode-se fixar totalmente o caibro em lajes inclinadas de concreto armado.
Nesse caso, a fixação do caibro à laje pode ser efetuada mediante a cravação de pregos
ao longo do caibro, sendo o conjunto chumbado ao concreto.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 38
       Deve-se evitar a emenda de caibros. Quando houver necessidade, a emenda
sobre caibros deve ser feita sobre a terça, seguindo os seguintes critérios:
       Quando a espessura da terça for maior ou igual a 5 cm:




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 30
5


Quando a espessura da terça for menor que 5 cm:




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 30
1.6 Ripas de madeira
       O espaçamento entre ripas (galga) é dado em função das dimensões da telha
cerâmica e do recobrimento longitudinal. Para isto deve-se construir uma guia para
ripamento com base nas dimensões das telhas a serem empregadas.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 39
       As ripas são simplesmente pregadas nos caibros, sendo que a penetração do
prego no caibro deve ser pelo menos igual a metade do seu comprimento. As emendas
das ripas devem ser feitas de topo, sempre sobre os caibros.
       As ripas também podem ainda ser fixadas diretamente sobre lajes inclinadas
através de parafusos e buchas.
1.7 Ligações
       Todas as operações de corte e furação das peças de madeira devem ser feitas
com ferramentas apropriadas, a fim de evitar quaisquer tipos de danos à maneira e
garantir a perfeita ajustagem das superfícies em contato na ligação.
       As partes das peças de madeira na região da ligação devem ser isentas de
qualquer defeito, como nós, rachaduras, etc.
6

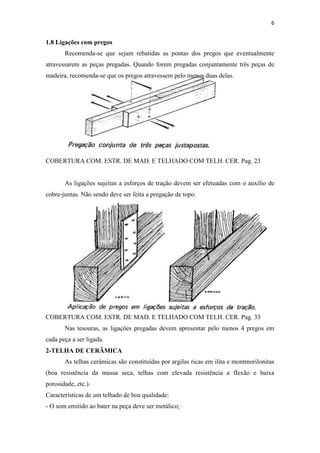

1.8 Ligações com pregos
       Recomenda-se que sejam rebatidas as pontas dos pregos que eventualmente
atravessarem as peças pregadas. Quando forem pregadas conjuntamente três peças de
madeira, recomenda-se que os pregos atravessem pelo menos duas delas.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 23


       As ligações sujeitas a esforços de tração devem ser efetuadas com o auxilio de
cobre-juntas. Não sendo deve ser feita a pregação de topo.




COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 33
       Nas tesouras, as ligações pregadas devem apresentar pelo menos 4 pregos em
cada peça a ser ligada.
2-TELHA DE CERÂMICA
       As telhas cerâmicas são constituídas por argilas ricas em ilita e montmorilonitas
(boa resistência da massa seca, telhas com elevada resistência a flexão e baixa
porosidade, etc.).
Características de um telhado de boa qualidade:
- O som emitido ao bater na peça deve ser metálico;
7


-Não devem apresentar fissuras, esfoliações, quebras e rebarbas que dificultem o
acoplamento entre elas e que prejudiquem a estanqueidade do telhado.
-Não devem possuir manchas, superfícies esbranquiçada com sais solúveis ou nódulos
de cal.
- Devem ter regularidade de forma, dimensões e coloração; fraca absorção de água e
impermeabilidade; baixa porosidade; resistência a flexão.
          Outras características, como impermeabilidade, absorção de água, resistência a
flexão, tolerâncias dimensionais e empenamento, devem estar de acordo com o conjunto
de Normas Técnicas Brasileiras (NBR).

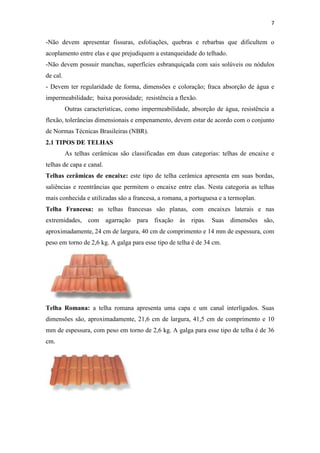

2.1 TIPOS DE TELHAS
          As telhas cerâmicas são classificadas em duas categorias: telhas de encaixe e
telhas de capa e canal.
Telhas cerâmicas de encaixe: este tipo de telha cerâmica apresenta em suas bordas,
saliências e reentrâncias que permitem o encaixe entre elas. Nesta categoria as telhas
mais conhecida e utilizadas são a francesa, a romana, a portuguesa e a termoplan.
Telha Francesa: as telhas francesas são planas, com encaixes laterais e nas
extremidades, com agarração para fixação às ripas. Suas dimensões são,
aproximadamente, 24 cm de largura, 40 cm de comprimento e 14 mm de espessura, com
peso em torno de 2,6 kg. A galga para esse tipo de telha é de 34 cm.




Telha Romana: a telha romana apresenta uma capa e um canal interligados. Suas
dimensões são, aproximadamente, 21,6 cm de largura, 41,5 cm de comprimento e 10
mm de espessura, com peso em torno de 2,6 kg. A galga para esse tipo de telha é de 36
cm.
8


Telha Portuguesa: evolução da antiga e tradicional telha colonial. Ao contrario da
colonial, a portuguesa é composta por apenas uma peça. Suas dimensões são,
aproximadamente, 20,0 cm de largura e 38,0 cm de comprimento.




Telha Termoplan: apresenta uma camada interna de ar, projetada com intuito de
otimizar o desempenho térmico da telha. Suas dimensões são, aproximadamente, 21,4
cm de largura, 45,0 cm de comprimento e 26 mm de espessura, com peso em torno de
3,2 kg. A galga para esse tipo de telha é de 38 cm.




Telhas cerâmicas de capa e canal: caracterizadas por peças côncavas (canais),
apoiadas sobre as ripas e por peças convexas (capas) que se apoiam nos canais. Tanto as
capas quanto os canais apresentam detalhes (encaixes, apoios, etc.) que visam impedir o
deslizamento das capas em relação aos canais. Os principais tipos de telhas deste tipo
são a colonial, a paulista e a plan.
Telha Colonial: nesta telha não há distinção entre a capa e o canal, pois podem ser
usadas indistintamente, ou seja, um catnal como capa e vice-versa. Suas dimensões têm
as seguintes variações: largura – 14 a 18 cm; comprimento – 46 cm; espessura – 13 mm.
Seu peso é, em média, 2,25 Kg.
9


       Telha Paulista: tem seção circular que vai afunilando em direção a uma das
extremidades, apresenta a capa com largura ligeiramente inferior à largura do canal.
Suas dimensões têm as seguintes variações: comprimento – 46 cm; largura da capa – 12
a 16 cm; largura do canal – 14 a 18 cm; espessura 13 mm. A capa pesa, em média, 2,0
Kg, e o canal 2,15 Kg.




Telha Plan: apresenta as formas acentuadas retas. O canal é de seção retangular e mais
ampla. São telhas muito pouco empregadas, pois são difíceis de cortar bem como
encontrar peças no mercado para substituição. Suas dimensões têm as seguintes
variações: comprimento – 46 cm; largura da capa – 12 a 16 cm; largura do canal – 14 a
18 cm; espessura 13 mm. A capa pesa, em média, 2,29 Kg, e o canal 2,28 Kg.
       A ABNT e o INMETRO decidiram normalizar apenas os 3 tipos mais
consagrados de telhas de capa e canal (colonial, paulista e plan), estabelecendo ainda
um único comprimento (46 cm) e uma única galga (40 cm) para essas telhas.
2.2 - EXECUÇÃO DE TELHADOS CERÂMICOS
       O telhado deve ser executado com telhas com dimensões padronizadas, com
tolerâncias dimensionais que atendam a sua respectiva especificação, dessa forma,
haverá perfeito encaixe entre as telhas, facilitando a colocação e garantindo a
estanqueidade à água do telhado
       É recomendado adquirir uma quantidade de telhas aproximadamente 5%
superior à quantidade calculada para o telhado, como margem de folga.
Colocação das telhas: segundo o livro Coberturas com Estrutura de Madeira e
Telhados com Telhas Cerâmicas: Manual de Execução (p. 39, 1988):


                         A colocação das telhas deve ser feita por fiadas, iniciando-se pelo beiral e
                         prosseguindo-se em direção a cumeira.
                         A sequência de colocação das telhas de encaixe em cada fiada varia de
                         acordo com o seu desenho, isto é, de acordo com a posição relativa das
                         saliências e das reentrâncias que definem o recobrimento lateral. Assim
                         sendo, em cada fiada as telhas podem ser colocadas da direita para a esquerda
                         ou vice-versa. As telhas da fiada seguinte são colocadas de forma a
                         encaixarem-se perfeitamente naquelas da fiada inferior [...]
10


       É orientado que, telhados com inclinação entre 45% e 100% , tenham um
esquema de amarração como o mostrado na figura a seguir. Para telhados com
inclinação maior que 100%, recomenda-se amarrar todas as telhas à estrutura de apoio,
a cada cinco telhas uma é fixada.
45% e 100%                                   25% e 100%




       Para telhados, com declividades entre 25% e 100%, todos os canais devem ser
fixados à estrutura de apoio, e as capas devem ser fixadas de maneira alternada, a cada
cinco telhas uma é fixada.
       Durante a execução do telhado, devem-se dispor pilhas de telhas sobre a trama,
nos cruzamentos dos caibros com as ripas, evitando que o montador caminhe com telhas
na mão sobre a parte já coberta. Para a distribuição das telhas pode-se dispor algumas
tabuas longitudinais (direção da água) sobre o madeiramento, de forma que os
montadores possam caminhas sobre elas.
       Beiral: o primeiro apoio da primeira fiada de telhas deve ter duas ripas
sobrepostas ou por testeiras.




       Em beirais desprotegidos, recomenda-se amarrar as telhas de encaixe às ripas. Já
as telhas de capa e canal devem ter as capas emboçadas com a argamassa e os canais
devem ser fixados às ripas, caso haja platibanda ou caso seja empregado forro no beiral,
as telhas não necessitarão ser fixadas à estrutura de madeira, já nos beirais laterais o
emboçamento de peças cerâmicas apropriadas (cumeeiras ou capas de telhas do tipo
capa e canal).
Cumeeira: deve ser executada com peças cerâmicas denominadas “cumeeiras”, ou
pode-se utilizar capas de telhas do tipo capa e canal.
       Essas peças devem ser colocadas obedecendo-se um sentido de colocação
contrario ao dos ventos dominantes.
11

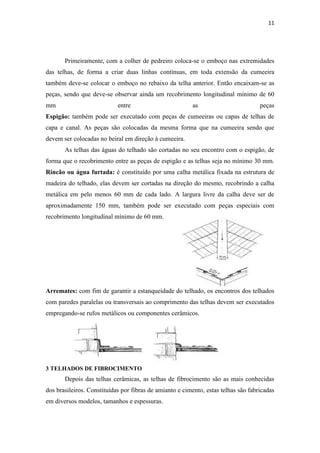

       Primeiramente, com a colher de pedreiro coloca-se o emboço nas extremidades
das telhas, de forma a criar duas linhas contínuas, em toda extensão da cumeeira
também deve-se colocar o emboço no rebaixo da telha anterior. Então encaixam-se as
peças, sendo que deve-se observar ainda um recobrimento longitudinal mínimo de 60
mm                          entre                        as                         peças
Espigão: também pode ser executado com peças de cumeeiras ou capas de telhas de
capa e canal. As peças são colocadas da mesma forma que na cumeeira sendo que
devem ser colocadas no beiral em direção à cumeeira.
       As telhas das águas do telhado são cortadas no seu encontro com o espigão, de
forma que o recobrimento entre as peças de espigão e as telhas seja no mínimo 30 mm.
Rincão ou água furtada: é constituído por uma calha metálica fixada na estrutura de
madeira do telhado, elas devem ser cortadas na direção do mesmo, recobrindo a calha
metálica em pelo menos 60 mm de cada lado. A largura livre da calha deve ser de
aproximadamente 150 mm, também pode ser executado com peças especiais com
recobrimento longitudinal mínimo de 60 mm.




Arremates: com fim de garantir a estanqueidade do telhado, os encontros dos telhados
com paredes paralelas ou transversais ao comprimento das telhas devem ser executados
empregando-se rufos metálicos ou componentes cerâmicos.




3 TELHADOS DE FIBROCIMENTO
       Depois das telhas cerâmicas, as telhas de fibrocimento são as mais conhecidas
dos brasileiros. Constituídas por fibras de amianto e cimento, estas telhas são fabricadas
em diversos modelos, tamanhos e espessuras.
12

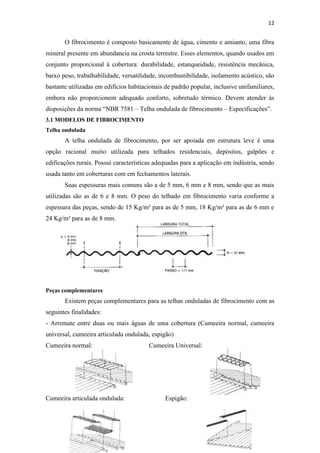

       O fibrocimento é composto basicamente de água, cimento e amianto, uma fibra
mineral presente em abundancia na crosta terrestre. Esses elementos, quando usados em
conjunto proporcional à cobertura: durabilidade, estanqueidade, resistência mecânica,
baixo peso, trabalhabilidade, versatilidade, incombustibilidade, isolamento acústico, são
bastante utilizadas em edifícios habitacionais de padrão popular, inclusive unifamiliares,
embora não proporcionem adequado conforto, sobretudo térmico. Devem atender às
disposições da norma “NBR 7581 – Telha ondulada de fibrocimento – Especificações”.
3.1 MODELOS DE FIBROCIMENTO
Telha ondulada
       A telha ondulada de fibrocimento, por ser apoiada em estrutura leve é uma
opção racional muito utilizada para telhados residenciais, depósitos, galpões e
edificações rurais. Possui características adequadas para a aplicação em indústria, sendo
usada tanto em coberturas com em fechamentos laterais.
       Suas espessuras mais comuns são a de 5 mm, 6 mm e 8 mm, sendo que as mais
utilizadas são as de 6 e 8 mm. O peso do telhado em fibrocimento varia conforme a
espessura das peças, sendo de 15 Kg/m² para as de 5 mm, 18 Kg/m² para as de 6 mm e
24 Kg/m² para as de 8 mm.




Peças complementares
       Existem peças complementares para as telhas onduladas de fibrocimento com as
seguintes finalidades:
- Arremate entre duas ou mais águas de uma cobertura (Cumeeira normal, cumeeira
universal, cumeeira articulada ondulada, espigão)
Cumeeira normal:                        Cumeeira Universal:




Cumeeira articulada ondulada:                  Espigão:
13

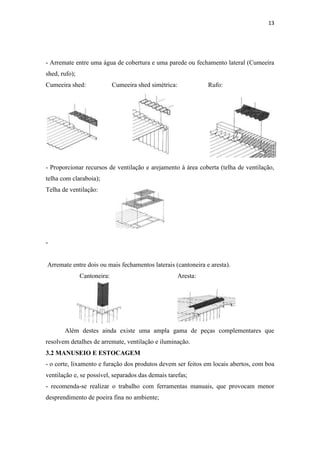

- Arremate entre uma água de cobertura e uma parede ou fechamento lateral (Cumeeira
shed, rufo);
Cumeeira shed:               Cumeeira shed simétrica:             Rufo:




- Proporcionar recursos de ventilação e arejamento à área coberta (telha de ventilação,
telha com claraboia);
Telha de ventilação:




-


Arremate entre dois ou mais fechamentos laterais (cantoneira e aresta).
               Cantoneira:                              Aresta:




       Além destes ainda existe uma ampla gama de peças complementares que
resolvem detalhes de arremate, ventilação e iluminação.
3.2 MANUSEIO E ESTOCAGEM
- o corte, lixamento e furação dos produtos devem ser feitos em locais abertos, com boa
ventilação e, se possível, separados das demais tarefas;
- recomenda-se realizar o trabalho com ferramentas manuais, que provocam menor
desprendimento de poeira fina no ambiente;
14

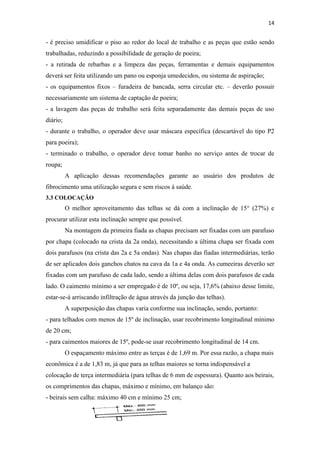

- é preciso umidificar o piso ao redor do local de trabalho e as peças que estão sendo
trabalhadas, reduzindo a possibilidade de geração de poeira;
- a retirada de rebarbas e a limpeza das peças, ferramentas e demais equipamentos
deverá ser feita utilizando um pano ou esponja umedecidos, ou sistema de aspiração;
- os equipamentos fixos – furadeira de bancada, serra circular etc. – deverão possuir
necessariamente um sistema de captação de poeira;
- a lavagem das peças de trabalho será feita separadamente das demais peças de uso
diário;
- durante o trabalho, o operador deve usar máscara específica (descartável do tipo P2
para poeira);
- terminado o trabalho, o operador deve tomar banho no serviço antes de trocar de
roupa;
          A aplicação dessas recomendações garante ao usuário dos produtos de
fibrocimento uma utilização segura e sem riscos à saúde.
3.3 COLOCAÇÃO
          O melhor aproveitamento das telhas se dá com a inclinação de 15° (27%) e
procurar utilizar esta inclinação sempre que possível.
          Na montagem da primeira fiada as chapas precisam ser fixadas com um parafuso
por chapa (colocado na crista da 2a onda), necessitando a última chapa ser fixada com
dois parafusos (na crista das 2a e 5a ondas). Nas chapas das fiadas intermediárias, terão
de ser aplicados dois ganchos chatos na cava da 1a e 4a onda. As cumeeiras deverão ser
fixadas com um parafuso de cada lado, sendo a última delas com dois parafusos de cada
lado. O caimento mínimo a ser empregado é de 10º, ou seja, 17,6% (abaixo desse limite,
estar-se-á arriscando infiltração de água através da junção das telhas).
          A superposição das chapas varia conforme sua inclinação, sendo, portanto:
- para telhados com menos de 15º de inclinação, usar recobrimento longitudinal mínimo
de 20 cm;
- para caimentos maiores de 15º, pode-se usar recobrimento longitudinal de 14 cm.
          O espaçamento máximo entre as terças é de 1,69 m. Por essa razão, a chapa mais
econômica é a de 1,83 m, já que para as telhas maiores se torna indispensável a
colocação de terça intermediária (para telhas de 6 mm de espessura). Quanto aos beirais,
os comprimentos das chapas, máximo e mínimo, em balanço são:
- beirais sem calha: máximo 40 cm e mínimo 25 cm;
15




- beirais com calha: máximo 25 cm e mínimo 10 cm.




- beiral lateral: 10 cm




       A montagem das telhas deverá ser iniciada a partir do beiral para a cumeeira.
Para uma montagem e utilização do sistema de cobertura em telhas onduladas de
fibrocimento eficientes, precisam ser seguidas as seguintes recomendações:
- não se pode pisar diretamente sobre as telhas; usar tábuas apoiadas em três terças, em
coberturas muito inclinadas, amarrar as tábuas;
- utilizar ferramentas manuais (serrote, arco de pua, etc.). Se houver a necessidade de
utilização de serras elétricas, recomenda-se as de baixa rotação para evitar a dispersão
do pó de amianto;
- procurar sempre realizar o trabalho ao ar livre;
- umedecer as peças de fibrocimento antes de cortá-las ou perfurá-las.
16


4 - REFENCIAS BIBLIOGRÁFICAS


Pini Web – Telhas Cerâmicas – Bianca Antunes.
Disponível em: http://www.piniweb.com.br/construcao/noticias/telhas-ceramicas-
80046-1.asp Acesso em: 12 mar. 2012.


ASSOCIAÇÃO BRASILEIRA DA CONSTRUÇÃO INDUSTRIALIZADA.
Manual Técnico de Fibrocimento. São Paulo: PINI. 1988


COMO Construir. Fev. 2002. Disponível em:
http://www.piniweb.com.br/construcao/noticias/como-construir-81765-1.asp. Acesso
em: 15 mar. 2012.


ESCOLHA sua Telha. Disponível em: http://www.hinkel.arq.br/hhtelhas.html.
Acesso: 11mar. 2012.

IPT - INSTITUTO DE PESQUISAS TECNOLÓGICAS DO ESTADO DE SÃO
PAULO S.A. Cobertura com Estrutura de Madeira e Telhados com Telhas
cerâmicas. São Paulo: IPT, 1988.

MAYER, Marcio. Coberturas em Madeira. Disponível em:
http://www.eternit.com.br/produtos/index.php. Acesso em: 17mar. 2012.


PATOLOGIAS mais Frequentes Encontradas em Coberturas com Telhas Cerâmicas.
Disponível em: http://www.pintpor.com/pdf/patologiasdostelhadosetelhas.pdf. Acesso
em: 16 mar. 2012.

Catalogo Eternit. Disponível em: http://www.eternit.com.br/produtos/index.php/.
Acesso em: 18mar. 2012.

Mais conteúdo relacionado

Mais procurados

Captulo6a coberturas
Captulo6a coberturasCaptulo6a coberturas
Captulo6a coberturas
Dandara Santos

Trabalho costela final
Trabalho costela finalTrabalho costela final
Trabalho costela final
Lucas Gonzatti

Apostila telhados
Apostila telhadosApostila telhados
Apostila telhados
Astenio Araujo

Lajes nervuradas
Lajes nervuradasLajes nervuradas
Lajes nervuradas
Carlos Elson Cunha

Telhado
TelhadoTelhado
Telhado
Paulo Freitas

Fasciculo 22 portas interiores
Fasciculo 22 portas interioresFasciculo 22 portas interiores
Fasciculo 22 portas interiores
Pedro Miguel Múrias Bessone Mauritti

Fasciculo 14 obras de alvenaria
Fasciculo 14 obras de alvenariaFasciculo 14 obras de alvenaria
Fasciculo 14 obras de alvenaria
Pedro Miguel Múrias Bessone Mauritti

Fasciculo 08 madeiramentos e telhados
Fasciculo 08 madeiramentos e telhadosFasciculo 08 madeiramentos e telhados
Fasciculo 08 madeiramentos e telhados
Pedro Miguel Múrias Bessone Mauritti

Telhas de fibrocimento
Telhas de fibrocimentoTelhas de fibrocimento
Telhas de fibrocimento
Joao Freire

Fasciculo 16 obras de cantaria
Fasciculo 16 obras de cantariaFasciculo 16 obras de cantaria
Fasciculo 16 obras de cantaria
Pedro Miguel Múrias Bessone Mauritti

Fasciculo 11 madeiramentos e telhados
Fasciculo 11 madeiramentos e telhadosFasciculo 11 madeiramentos e telhados
Fasciculo 11 madeiramentos e telhados
Pedro Miguel Múrias Bessone Mauritti

Fasciculo 20 vãos de janelas
Fasciculo 20 vãos de janelasFasciculo 20 vãos de janelas
Fasciculo 20 vãos de janelas
Pedro Miguel Múrias Bessone Mauritti

Fasciculo 10 madeiramentos e telhados
Fasciculo 10 madeiramentos e telhadosFasciculo 10 madeiramentos e telhados
Fasciculo 10 madeiramentos e telhados
Pedro Miguel Múrias Bessone Mauritti

Formas de madeiras
Formas de madeirasFormas de madeiras
Formas de madeiras
Carlos Elson Cunha

Procedimento Supra Estrutura
Procedimento Supra EstruturaProcedimento Supra Estrutura
Procedimento Supra Estrutura
eng_guilherme

Fasciculo 17 obras de cantaria
Fasciculo 17 obras de cantariaFasciculo 17 obras de cantaria
Fasciculo 17 obras de cantaria
Pedro Miguel Múrias Bessone Mauritti


Mais procurados (16)

Captulo6a coberturas
Captulo6a coberturasCaptulo6a coberturas
Captulo6a coberturas

Trabalho costela final
Trabalho costela finalTrabalho costela final
Trabalho costela final

Apostila telhados
Apostila telhadosApostila telhados
Apostila telhados

Lajes nervuradas
Lajes nervuradasLajes nervuradas
Lajes nervuradas

Telhado
TelhadoTelhado
Telhado

Fasciculo 22 portas interiores
Fasciculo 22 portas interioresFasciculo 22 portas interiores
Fasciculo 22 portas interiores

Fasciculo 14 obras de alvenaria
Fasciculo 14 obras de alvenariaFasciculo 14 obras de alvenaria
Fasciculo 14 obras de alvenaria

Fasciculo 08 madeiramentos e telhados
Fasciculo 08 madeiramentos e telhadosFasciculo 08 madeiramentos e telhados
Fasciculo 08 madeiramentos e telhados

Telhas de fibrocimento
Telhas de fibrocimentoTelhas de fibrocimento
Telhas de fibrocimento

Fasciculo 16 obras de cantaria
Fasciculo 16 obras de cantariaFasciculo 16 obras de cantaria
Fasciculo 16 obras de cantaria

Fasciculo 11 madeiramentos e telhados
Fasciculo 11 madeiramentos e telhadosFasciculo 11 madeiramentos e telhados
Fasciculo 11 madeiramentos e telhados

Fasciculo 20 vãos de janelas
Fasciculo 20 vãos de janelasFasciculo 20 vãos de janelas
Fasciculo 20 vãos de janelas

Fasciculo 10 madeiramentos e telhados
Fasciculo 10 madeiramentos e telhadosFasciculo 10 madeiramentos e telhados
Fasciculo 10 madeiramentos e telhados

Formas de madeiras
Formas de madeirasFormas de madeiras
Formas de madeiras

Procedimento Supra Estrutura
Procedimento Supra EstruturaProcedimento Supra Estrutura
Procedimento Supra Estrutura

Fasciculo 17 obras de cantaria
Fasciculo 17 obras de cantariaFasciculo 17 obras de cantaria
Fasciculo 17 obras de cantaria


Destaque

Telhados e coberturas
Telhados e coberturas   Telhados e coberturas
Telhados e coberturas
Marcos Paulo Souza Batista

Resumo técnologia da construção
Resumo técnologia da construçãoResumo técnologia da construção
Resumo técnologia da construção
Márcia Vicentini

Projeto de sistema solar térmico
Projeto de sistema solar térmicoProjeto de sistema solar térmico
Projeto de sistema solar térmico
Carlos Duarte Castanheira

Blocos ceramicos 2 tipos tijolos ceramicos
Blocos ceramicos   2 tipos tijolos ceramicosBlocos ceramicos   2 tipos tijolos ceramicos
Blocos ceramicos 2 tipos tijolos ceramicos
mtgbra

Pedra artificial ceramica
Pedra artificial ceramicaPedra artificial ceramica
Pedra artificial ceramica
Elizabeth Lambrecht

Carlos Drummond de Andrade [4ª fase - Memorialista]
Carlos Drummond de Andrade [4ª fase - Memorialista]Carlos Drummond de Andrade [4ª fase - Memorialista]
Carlos Drummond de Andrade [4ª fase - Memorialista]
Marynara Barros

Cobertura
CoberturaCobertura
Cobertura
Dandara Santos

Trabalho sobre PVC
Trabalho sobre PVCTrabalho sobre PVC
Trabalho sobre PVC
Gabriela Begalli

Desenho arquitetônico
  Desenho arquitetônico  Desenho arquitetônico
Desenho arquitetônico
Weder Alves Rodrigues

Como redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escritoComo redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escrito
Biblioteca Escolar Ourique


Destaque (10)

Telhados e coberturas
Telhados e coberturas   Telhados e coberturas
Telhados e coberturas

Resumo técnologia da construção
Resumo técnologia da construçãoResumo técnologia da construção
Resumo técnologia da construção

Projeto de sistema solar térmico
Projeto de sistema solar térmicoProjeto de sistema solar térmico
Projeto de sistema solar térmico

Blocos ceramicos 2 tipos tijolos ceramicos
Blocos ceramicos   2 tipos tijolos ceramicosBlocos ceramicos   2 tipos tijolos ceramicos
Blocos ceramicos 2 tipos tijolos ceramicos

Pedra artificial ceramica
Pedra artificial ceramicaPedra artificial ceramica
Pedra artificial ceramica

Carlos Drummond de Andrade [4ª fase - Memorialista]
Carlos Drummond de Andrade [4ª fase - Memorialista]Carlos Drummond de Andrade [4ª fase - Memorialista]
Carlos Drummond de Andrade [4ª fase - Memorialista]

Cobertura
CoberturaCobertura
Cobertura

Trabalho sobre PVC
Trabalho sobre PVCTrabalho sobre PVC
Trabalho sobre PVC

Desenho arquitetônico
  Desenho arquitetônico  Desenho arquitetônico
Desenho arquitetônico

Como redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escritoComo redigir a introdução e a conclusão de um trabalho escrito
Como redigir a introdução e a conclusão de um trabalho escrito


Semelhante a Trabalho final construção civil 2

Trabalho costela final
Trabalho costela finalTrabalho costela final
Trabalho costela final
Lucas Gonzatti

Trabalho Forros e Divisórias
Trabalho Forros e DivisóriasTrabalho Forros e Divisórias
Trabalho Forros e Divisórias
Matheus Lamas Marsico

Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...
Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...
Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...
eduabreu08

Construção civil 2
Construção civil 2Construção civil 2
Construção civil 2
eduabreu08

Construir uma casa de troncos
Construir uma casa de troncosConstruir uma casa de troncos
Construir uma casa de troncos
Rui Gonçalves

Fasciculo01 asnasdemadeira-140913100152-phpapp01
Fasciculo01 asnasdemadeira-140913100152-phpapp01Fasciculo01 asnasdemadeira-140913100152-phpapp01
Fasciculo01 asnasdemadeira-140913100152-phpapp01
O'Neil Jack

Fasciculo01 asnas-de-madeira-i
Fasciculo01 asnas-de-madeira-iFasciculo01 asnas-de-madeira-i
Fasciculo01 asnas-de-madeira-i
Diogo Ferreira

Fasciculo 1 asnas de madeira
Fasciculo 1 asnas de madeiraFasciculo 1 asnas de madeira
Fasciculo 1 asnas de madeira
a1a20i22

Construir uma casa de troncos
Construir uma casa de troncosConstruir uma casa de troncos
Construir uma casa de troncos
João Candido Oliveira Neto

Fasciculo 26 interiores e exteriores
Fasciculo 26 interiores e exterioresFasciculo 26 interiores e exteriores
Fasciculo 26 interiores e exteriores
Pedro Miguel Múrias Bessone Mauritti

Memorial discritivo PNHR
Memorial discritivo PNHRMemorial discritivo PNHR
Memorial discritivo PNHR
Vilobaldo Arquivila

Fasciculo 12 tectos diversos
Fasciculo 12 tectos diversosFasciculo 12 tectos diversos
Fasciculo 12 tectos diversos
Pedro Miguel Múrias Bessone Mauritti

Eenciclopédia da construção civil - fasc-01 asnas de madeira
Eenciclopédia da construção civil - fasc-01 asnas de madeiraEenciclopédia da construção civil - fasc-01 asnas de madeira
Eenciclopédia da construção civil - fasc-01 asnas de madeira
Hugo Rodrigues

Fasciculo 01 asnas de madeira
Fasciculo 01 asnas de madeiraFasciculo 01 asnas de madeira
Fasciculo 01 asnas de madeira
Pedro Miguel Múrias Bessone Mauritti

Curso de pedreiro
Curso de pedreiroCurso de pedreiro
Curso de pedreiro
Manim Edições

Construcao de-curral
Construcao de-curralConstrucao de-curral
Construcao de-curral
Márcio Cavalcanti

4 apostila de carpinteiro de formas
4 apostila de carpinteiro de formas4 apostila de carpinteiro de formas
4 apostila de carpinteiro de formas
Ricardo Akerman

Fasciculo 07 pavimentos de madeira
Fasciculo 07 pavimentos de madeiraFasciculo 07 pavimentos de madeira
Fasciculo 07 pavimentos de madeira
Pedro Miguel Múrias Bessone Mauritti

Apostila expressão grafica 3 parte 1
Apostila expressão grafica 3   parte 1Apostila expressão grafica 3   parte 1
Apostila expressão grafica 3 parte 1
Mar cone 1

TRABALHO DE ESQUADRIAS DE FERRO E MADEIRA
TRABALHO DE ESQUADRIAS DE FERRO E MADEIRATRABALHO DE ESQUADRIAS DE FERRO E MADEIRA
TRABALHO DE ESQUADRIAS DE FERRO E MADEIRA
A M


Semelhante a Trabalho final construção civil 2 (20)

Trabalho costela final
Trabalho costela finalTrabalho costela final
Trabalho costela final

Trabalho Forros e Divisórias
Trabalho Forros e DivisóriasTrabalho Forros e Divisórias
Trabalho Forros e Divisórias

Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...
Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...
Assoalhos de Tábuas corridas (Tabuão), tacos de madeira e parquet, decks em g...

Construção civil 2
Construção civil 2Construção civil 2
Construção civil 2

Construir uma casa de troncos
Construir uma casa de troncosConstruir uma casa de troncos
Construir uma casa de troncos

Fasciculo01 asnasdemadeira-140913100152-phpapp01
Fasciculo01 asnasdemadeira-140913100152-phpapp01Fasciculo01 asnasdemadeira-140913100152-phpapp01
Fasciculo01 asnasdemadeira-140913100152-phpapp01

Fasciculo01 asnas-de-madeira-i
Fasciculo01 asnas-de-madeira-iFasciculo01 asnas-de-madeira-i
Fasciculo01 asnas-de-madeira-i

Fasciculo 1 asnas de madeira
Fasciculo 1 asnas de madeiraFasciculo 1 asnas de madeira
Fasciculo 1 asnas de madeira

Construir uma casa de troncos
Construir uma casa de troncosConstruir uma casa de troncos
Construir uma casa de troncos

Fasciculo 26 interiores e exteriores
Fasciculo 26 interiores e exterioresFasciculo 26 interiores e exteriores
Fasciculo 26 interiores e exteriores

Memorial discritivo PNHR
Memorial discritivo PNHRMemorial discritivo PNHR
Memorial discritivo PNHR

Fasciculo 12 tectos diversos
Fasciculo 12 tectos diversosFasciculo 12 tectos diversos
Fasciculo 12 tectos diversos

Eenciclopédia da construção civil - fasc-01 asnas de madeira
Eenciclopédia da construção civil - fasc-01 asnas de madeiraEenciclopédia da construção civil - fasc-01 asnas de madeira
Eenciclopédia da construção civil - fasc-01 asnas de madeira

Fasciculo 01 asnas de madeira
Fasciculo 01 asnas de madeiraFasciculo 01 asnas de madeira
Fasciculo 01 asnas de madeira

Curso de pedreiro
Curso de pedreiroCurso de pedreiro
Curso de pedreiro

Construcao de-curral
Construcao de-curralConstrucao de-curral
Construcao de-curral

4 apostila de carpinteiro de formas
4 apostila de carpinteiro de formas4 apostila de carpinteiro de formas
4 apostila de carpinteiro de formas

Fasciculo 07 pavimentos de madeira
Fasciculo 07 pavimentos de madeiraFasciculo 07 pavimentos de madeira
Fasciculo 07 pavimentos de madeira

Apostila expressão grafica 3 parte 1
Apostila expressão grafica 3   parte 1Apostila expressão grafica 3   parte 1
Apostila expressão grafica 3 parte 1

TRABALHO DE ESQUADRIAS DE FERRO E MADEIRA
TRABALHO DE ESQUADRIAS DE FERRO E MADEIRATRABALHO DE ESQUADRIAS DE FERRO E MADEIRA
TRABALHO DE ESQUADRIAS DE FERRO E MADEIRA


Trabalho final construção civil 2

  • 1. UNIVERSIDADE COMUNITÁRIA DA REGIÃO DE CHAPECÓ UNOCHAPECÓ COBERTURA DE TELHAS CERÂMICAS E FIBROCIMENTO COM ESTRUTURA DE MADEIRA André Scapin João Manoel Balestrin Mauro de Couet Mateus Pandolfo Chapecó - SC, Março de 2012.
  • 2. UNIVERSIDADE COMUNITÁRIA DA REGIÃO DE CHAPECÓ Àrea de Ciências Exatas e Ambientais Curso: Engenharia Civil Disciplina: Construção Civil II Professor: Marcelo Fabiano Costella COBERTURA DE TELHAS CERÂMICAS E FIBROCIMENTO COM ESTRUTURA DE MADEIRA André Scapin João Manoel Balestrin Mauro de Couet Mateus Pandolfo Chapecó - SC, Junho de 2011.
  • 3. SUMÁRIO 1. Estrutura de Madeira para telhados.................................................................................... 4 1.1 Estrutura de Madeira de um telhado é composto ...................................................... 4 1.2 Estrutura Pontaletada ..............................................................................................5 1.3 Tesouras em Madeira ..............................................................................................6 1.4 Terças em Madeira ..................................................................................................6 1.5 Caibros em Madeira .................................................................................................6 1.6 Ripas em Madeira ....................................................................................................7 1.7 Ligações ....................................................................................................................7 1.8 Ligações com Pregos ................................................................................................8 2. Telha de Cerâmica .......................................................................................................10 2.1 Tipos de telhas ....................................................................................................... 10 2.2 Execução de telhados Cerâmicos ................................................................................. 12 3. Telhados de Fibrocimento .................................................................................................. 12 3.1 Modelos de Fibrocimento ......................................................................................13 3.2 Colocação ...............................................................................................................15 4. Referencias Bibliograficas ................................................................................................... 16
  • 4. 1 1- ESTRUTURA DE MADEIRAS PARA TELHADOS A madeira geralmente é usada como material nas estruturas de telhados, para as 1mais variadas coberturas. As principais madeiras utilizadas para esse fim são o Ipê, Cabriúva ou Itaúba, porém, segundo THOMAZ (1982) “Todos os elementos utilizam geralmente a peroba como madeira padrão, por ser mais resistente ao apodrecimento e também por não ser tão duro quanto o ipê e a cabreúva, entre outras razões.” As principais funções da estrutura de madeira são sustentar e fixar as telhas e transmitir os esforços solicitantes para os elementos estruturais do edifício, garantindo assim a estabilidade do telhado. 1.1 Estrutura de madeira de um telhado é composta por: 1- Ripas: são peças de madeira pregadas sobre os caibros, que servem de apoios para as telhas cerâmicas; 2- Caibros: peças de madeira, apoiadas sobre as terças, servindo como suporte para as ripas; 3- Terça de Cumeeira: terça da parte mais alta do telhado; 4- Terças: peças horizontais de madeira colocadas na direção perpendicular à estrutura de apoio. Elas apoiam-se geralmente sobre tesouras, pontaletes, oitões, ou paredes intermediárias, com a função de sustentar os caibros; 5- Contrafrechal: terça da parte inferior do telhado; 6- Frechal: viga de madeira colocada em todo o perímetro superior da parede de alvenaria, para amarração e distribuição da carga concentrada da tesoura; 7- Chapuz: calço de madeira, geralmente de forma triangular, que serve de apoio lateral para a terça Tesoura: treliça de madeira que serve de apoio para a trama: 8- Asna, perna, empena ou banzo superior; 9- Linha, tirante, tensor ou banzo inferior; 10- Montante principal ou pendural; 11- Diagonal ou escora; 12- Pontalete, montante ou suspensório; 13- Ferragem ou estribo; 14- Ferragem ou cobrejunta; 15- Testeira ou aba;
  • 5. 2 16- Mão francesa: peça disposta de forma inclinada, com a finalidade de travar a estrutura. 17- A estrutura é composta por uma armação principal (tesoura) e uma secundária, mais conhecida por trama. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 2, 1.2 Estrutura pontaletada As vigas principais da estrutura, a terça da cumeeira e as demais terças são apoiadas sobre pontaletes e devem ser contraventadas com mãos francesas. Estas devem ser colocadas dos dois lados dos pontaletes, sendo recomendável que a estrutura seja contraventada nas duas direções. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 19
  • 6. 3 O apoio das peças de madeira (cumeeira , terça ou viga principal) sobre os pontaletes deve ser feito por encaixe, utilizando-se ainda talas laterais de madeira, fita ou chapas de. Os pontaletes não devem apoiar-se diretamente sobre a laje de forro, mas sim sobre placas de apoio, que podem ser constituídas por seções de pranchas ou vigas de madeira. As vigas principais devem apoiar-se sobre coxins, cintas de amarração ou frechais, e não diretamente sobre as paredes. Apenas devem-se apoiar as terças nos oitões de alvenaria desde que sejam adotados reforços na região do apoio. 1.3 Tesouras em madeira As intersecções entre eixos de três ou mais barras da tesoura devem ocorrer em um único ponto. As tesouras não devem ser apoiadas diretamente sobre a alvenaria, mas sim sobre coxins, cintas de amarração ou frechais. As tesouras devem ser contraventadas com mãos francesas e diagonais cruzadas entre as tesouras centrais, ou com diagonais cruzadas entre todas as tesouras. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 33 1.4 Terças em madeira As terças devem ser posicionadas sobre os nós da tesoura, para que assim transmitam a carga diretamente sobre eles, ou sobre os pontaletes das estruturas pontaletadas. Devem ser apoiadas e fixadas às empenas de tesouras ou às vigas principais de estruturas pontaletadas, com o emprego de chapuzes de madeira, cantoneiras metálicas, tarugos de madeira, parafusos passantes ou outros dispositivos similares. 1.5 Caibros em madeira Recomenda-se que o espaçamento entre os caibros não seja superior a 50 cm. Os caibros devem ser pregados às terças, sendo que a penetração do prego na terça deve equivaler no mínimo a metade do comprimento do prego.
  • 7. 4 COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 29 Para madeiras resistentes à umidade, ou que receberam tratamento preservativo adequado, pode-se fixar totalmente o caibro em lajes inclinadas de concreto armado. Nesse caso, a fixação do caibro à laje pode ser efetuada mediante a cravação de pregos ao longo do caibro, sendo o conjunto chumbado ao concreto. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 38 Deve-se evitar a emenda de caibros. Quando houver necessidade, a emenda sobre caibros deve ser feita sobre a terça, seguindo os seguintes critérios: Quando a espessura da terça for maior ou igual a 5 cm: COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 30
  • 8. 5 Quando a espessura da terça for menor que 5 cm: COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 30 1.6 Ripas de madeira O espaçamento entre ripas (galga) é dado em função das dimensões da telha cerâmica e do recobrimento longitudinal. Para isto deve-se construir uma guia para ripamento com base nas dimensões das telhas a serem empregadas. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 39 As ripas são simplesmente pregadas nos caibros, sendo que a penetração do prego no caibro deve ser pelo menos igual a metade do seu comprimento. As emendas das ripas devem ser feitas de topo, sempre sobre os caibros. As ripas também podem ainda ser fixadas diretamente sobre lajes inclinadas através de parafusos e buchas. 1.7 Ligações Todas as operações de corte e furação das peças de madeira devem ser feitas com ferramentas apropriadas, a fim de evitar quaisquer tipos de danos à maneira e garantir a perfeita ajustagem das superfícies em contato na ligação. As partes das peças de madeira na região da ligação devem ser isentas de qualquer defeito, como nós, rachaduras, etc.
  • 9. 6 1.8 Ligações com pregos Recomenda-se que sejam rebatidas as pontas dos pregos que eventualmente atravessarem as peças pregadas. Quando forem pregadas conjuntamente três peças de madeira, recomenda-se que os pregos atravessem pelo menos duas delas. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 23 As ligações sujeitas a esforços de tração devem ser efetuadas com o auxilio de cobre-juntas. Não sendo deve ser feita a pregação de topo. COBERTURA COM. ESTR. DE MAD. E TELHADO COM TELH. CER. Pag. 33 Nas tesouras, as ligações pregadas devem apresentar pelo menos 4 pregos em cada peça a ser ligada. 2-TELHA DE CERÂMICA As telhas cerâmicas são constituídas por argilas ricas em ilita e montmorilonitas (boa resistência da massa seca, telhas com elevada resistência a flexão e baixa porosidade, etc.). Características de um telhado de boa qualidade: - O som emitido ao bater na peça deve ser metálico;
  • 10. 7 -Não devem apresentar fissuras, esfoliações, quebras e rebarbas que dificultem o acoplamento entre elas e que prejudiquem a estanqueidade do telhado. -Não devem possuir manchas, superfícies esbranquiçada com sais solúveis ou nódulos de cal. - Devem ter regularidade de forma, dimensões e coloração; fraca absorção de água e impermeabilidade; baixa porosidade; resistência a flexão. Outras características, como impermeabilidade, absorção de água, resistência a flexão, tolerâncias dimensionais e empenamento, devem estar de acordo com o conjunto de Normas Técnicas Brasileiras (NBR). 2.1 TIPOS DE TELHAS As telhas cerâmicas são classificadas em duas categorias: telhas de encaixe e telhas de capa e canal. Telhas cerâmicas de encaixe: este tipo de telha cerâmica apresenta em suas bordas, saliências e reentrâncias que permitem o encaixe entre elas. Nesta categoria as telhas mais conhecida e utilizadas são a francesa, a romana, a portuguesa e a termoplan. Telha Francesa: as telhas francesas são planas, com encaixes laterais e nas extremidades, com agarração para fixação às ripas. Suas dimensões são, aproximadamente, 24 cm de largura, 40 cm de comprimento e 14 mm de espessura, com peso em torno de 2,6 kg. A galga para esse tipo de telha é de 34 cm. Telha Romana: a telha romana apresenta uma capa e um canal interligados. Suas dimensões são, aproximadamente, 21,6 cm de largura, 41,5 cm de comprimento e 10 mm de espessura, com peso em torno de 2,6 kg. A galga para esse tipo de telha é de 36 cm.
  • 11. 8 Telha Portuguesa: evolução da antiga e tradicional telha colonial. Ao contrario da colonial, a portuguesa é composta por apenas uma peça. Suas dimensões são, aproximadamente, 20,0 cm de largura e 38,0 cm de comprimento. Telha Termoplan: apresenta uma camada interna de ar, projetada com intuito de otimizar o desempenho térmico da telha. Suas dimensões são, aproximadamente, 21,4 cm de largura, 45,0 cm de comprimento e 26 mm de espessura, com peso em torno de 3,2 kg. A galga para esse tipo de telha é de 38 cm. Telhas cerâmicas de capa e canal: caracterizadas por peças côncavas (canais), apoiadas sobre as ripas e por peças convexas (capas) que se apoiam nos canais. Tanto as capas quanto os canais apresentam detalhes (encaixes, apoios, etc.) que visam impedir o deslizamento das capas em relação aos canais. Os principais tipos de telhas deste tipo são a colonial, a paulista e a plan. Telha Colonial: nesta telha não há distinção entre a capa e o canal, pois podem ser usadas indistintamente, ou seja, um catnal como capa e vice-versa. Suas dimensões têm as seguintes variações: largura – 14 a 18 cm; comprimento – 46 cm; espessura – 13 mm. Seu peso é, em média, 2,25 Kg.
  • 12. 9 Telha Paulista: tem seção circular que vai afunilando em direção a uma das extremidades, apresenta a capa com largura ligeiramente inferior à largura do canal. Suas dimensões têm as seguintes variações: comprimento – 46 cm; largura da capa – 12 a 16 cm; largura do canal – 14 a 18 cm; espessura 13 mm. A capa pesa, em média, 2,0 Kg, e o canal 2,15 Kg. Telha Plan: apresenta as formas acentuadas retas. O canal é de seção retangular e mais ampla. São telhas muito pouco empregadas, pois são difíceis de cortar bem como encontrar peças no mercado para substituição. Suas dimensões têm as seguintes variações: comprimento – 46 cm; largura da capa – 12 a 16 cm; largura do canal – 14 a 18 cm; espessura 13 mm. A capa pesa, em média, 2,29 Kg, e o canal 2,28 Kg. A ABNT e o INMETRO decidiram normalizar apenas os 3 tipos mais consagrados de telhas de capa e canal (colonial, paulista e plan), estabelecendo ainda um único comprimento (46 cm) e uma única galga (40 cm) para essas telhas. 2.2 - EXECUÇÃO DE TELHADOS CERÂMICOS O telhado deve ser executado com telhas com dimensões padronizadas, com tolerâncias dimensionais que atendam a sua respectiva especificação, dessa forma, haverá perfeito encaixe entre as telhas, facilitando a colocação e garantindo a estanqueidade à água do telhado É recomendado adquirir uma quantidade de telhas aproximadamente 5% superior à quantidade calculada para o telhado, como margem de folga. Colocação das telhas: segundo o livro Coberturas com Estrutura de Madeira e Telhados com Telhas Cerâmicas: Manual de Execução (p. 39, 1988): A colocação das telhas deve ser feita por fiadas, iniciando-se pelo beiral e prosseguindo-se em direção a cumeira. A sequência de colocação das telhas de encaixe em cada fiada varia de acordo com o seu desenho, isto é, de acordo com a posição relativa das saliências e das reentrâncias que definem o recobrimento lateral. Assim sendo, em cada fiada as telhas podem ser colocadas da direita para a esquerda ou vice-versa. As telhas da fiada seguinte são colocadas de forma a encaixarem-se perfeitamente naquelas da fiada inferior [...]
  • 13. 10 É orientado que, telhados com inclinação entre 45% e 100% , tenham um esquema de amarração como o mostrado na figura a seguir. Para telhados com inclinação maior que 100%, recomenda-se amarrar todas as telhas à estrutura de apoio, a cada cinco telhas uma é fixada. 45% e 100% 25% e 100% Para telhados, com declividades entre 25% e 100%, todos os canais devem ser fixados à estrutura de apoio, e as capas devem ser fixadas de maneira alternada, a cada cinco telhas uma é fixada. Durante a execução do telhado, devem-se dispor pilhas de telhas sobre a trama, nos cruzamentos dos caibros com as ripas, evitando que o montador caminhe com telhas na mão sobre a parte já coberta. Para a distribuição das telhas pode-se dispor algumas tabuas longitudinais (direção da água) sobre o madeiramento, de forma que os montadores possam caminhas sobre elas. Beiral: o primeiro apoio da primeira fiada de telhas deve ter duas ripas sobrepostas ou por testeiras. Em beirais desprotegidos, recomenda-se amarrar as telhas de encaixe às ripas. Já as telhas de capa e canal devem ter as capas emboçadas com a argamassa e os canais devem ser fixados às ripas, caso haja platibanda ou caso seja empregado forro no beiral, as telhas não necessitarão ser fixadas à estrutura de madeira, já nos beirais laterais o emboçamento de peças cerâmicas apropriadas (cumeeiras ou capas de telhas do tipo capa e canal). Cumeeira: deve ser executada com peças cerâmicas denominadas “cumeeiras”, ou pode-se utilizar capas de telhas do tipo capa e canal. Essas peças devem ser colocadas obedecendo-se um sentido de colocação contrario ao dos ventos dominantes.
  • 14. 11 Primeiramente, com a colher de pedreiro coloca-se o emboço nas extremidades das telhas, de forma a criar duas linhas contínuas, em toda extensão da cumeeira também deve-se colocar o emboço no rebaixo da telha anterior. Então encaixam-se as peças, sendo que deve-se observar ainda um recobrimento longitudinal mínimo de 60 mm entre as peças Espigão: também pode ser executado com peças de cumeeiras ou capas de telhas de capa e canal. As peças são colocadas da mesma forma que na cumeeira sendo que devem ser colocadas no beiral em direção à cumeeira. As telhas das águas do telhado são cortadas no seu encontro com o espigão, de forma que o recobrimento entre as peças de espigão e as telhas seja no mínimo 30 mm. Rincão ou água furtada: é constituído por uma calha metálica fixada na estrutura de madeira do telhado, elas devem ser cortadas na direção do mesmo, recobrindo a calha metálica em pelo menos 60 mm de cada lado. A largura livre da calha deve ser de aproximadamente 150 mm, também pode ser executado com peças especiais com recobrimento longitudinal mínimo de 60 mm. Arremates: com fim de garantir a estanqueidade do telhado, os encontros dos telhados com paredes paralelas ou transversais ao comprimento das telhas devem ser executados empregando-se rufos metálicos ou componentes cerâmicos. 3 TELHADOS DE FIBROCIMENTO Depois das telhas cerâmicas, as telhas de fibrocimento são as mais conhecidas dos brasileiros. Constituídas por fibras de amianto e cimento, estas telhas são fabricadas em diversos modelos, tamanhos e espessuras.
  • 15. 12 O fibrocimento é composto basicamente de água, cimento e amianto, uma fibra mineral presente em abundancia na crosta terrestre. Esses elementos, quando usados em conjunto proporcional à cobertura: durabilidade, estanqueidade, resistência mecânica, baixo peso, trabalhabilidade, versatilidade, incombustibilidade, isolamento acústico, são bastante utilizadas em edifícios habitacionais de padrão popular, inclusive unifamiliares, embora não proporcionem adequado conforto, sobretudo térmico. Devem atender às disposições da norma “NBR 7581 – Telha ondulada de fibrocimento – Especificações”. 3.1 MODELOS DE FIBROCIMENTO Telha ondulada A telha ondulada de fibrocimento, por ser apoiada em estrutura leve é uma opção racional muito utilizada para telhados residenciais, depósitos, galpões e edificações rurais. Possui características adequadas para a aplicação em indústria, sendo usada tanto em coberturas com em fechamentos laterais. Suas espessuras mais comuns são a de 5 mm, 6 mm e 8 mm, sendo que as mais utilizadas são as de 6 e 8 mm. O peso do telhado em fibrocimento varia conforme a espessura das peças, sendo de 15 Kg/m² para as de 5 mm, 18 Kg/m² para as de 6 mm e 24 Kg/m² para as de 8 mm. Peças complementares Existem peças complementares para as telhas onduladas de fibrocimento com as seguintes finalidades: - Arremate entre duas ou mais águas de uma cobertura (Cumeeira normal, cumeeira universal, cumeeira articulada ondulada, espigão) Cumeeira normal: Cumeeira Universal: Cumeeira articulada ondulada: Espigão:
  • 16. 13 - Arremate entre uma água de cobertura e uma parede ou fechamento lateral (Cumeeira shed, rufo); Cumeeira shed: Cumeeira shed simétrica: Rufo: - Proporcionar recursos de ventilação e arejamento à área coberta (telha de ventilação, telha com claraboia); Telha de ventilação: - Arremate entre dois ou mais fechamentos laterais (cantoneira e aresta). Cantoneira: Aresta: Além destes ainda existe uma ampla gama de peças complementares que resolvem detalhes de arremate, ventilação e iluminação. 3.2 MANUSEIO E ESTOCAGEM - o corte, lixamento e furação dos produtos devem ser feitos em locais abertos, com boa ventilação e, se possível, separados das demais tarefas; - recomenda-se realizar o trabalho com ferramentas manuais, que provocam menor desprendimento de poeira fina no ambiente;
  • 17. 14 - é preciso umidificar o piso ao redor do local de trabalho e as peças que estão sendo trabalhadas, reduzindo a possibilidade de geração de poeira; - a retirada de rebarbas e a limpeza das peças, ferramentas e demais equipamentos deverá ser feita utilizando um pano ou esponja umedecidos, ou sistema de aspiração; - os equipamentos fixos – furadeira de bancada, serra circular etc. – deverão possuir necessariamente um sistema de captação de poeira; - a lavagem das peças de trabalho será feita separadamente das demais peças de uso diário; - durante o trabalho, o operador deve usar máscara específica (descartável do tipo P2 para poeira); - terminado o trabalho, o operador deve tomar banho no serviço antes de trocar de roupa; A aplicação dessas recomendações garante ao usuário dos produtos de fibrocimento uma utilização segura e sem riscos à saúde. 3.3 COLOCAÇÃO O melhor aproveitamento das telhas se dá com a inclinação de 15° (27%) e procurar utilizar esta inclinação sempre que possível. Na montagem da primeira fiada as chapas precisam ser fixadas com um parafuso por chapa (colocado na crista da 2a onda), necessitando a última chapa ser fixada com dois parafusos (na crista das 2a e 5a ondas). Nas chapas das fiadas intermediárias, terão de ser aplicados dois ganchos chatos na cava da 1a e 4a onda. As cumeeiras deverão ser fixadas com um parafuso de cada lado, sendo a última delas com dois parafusos de cada lado. O caimento mínimo a ser empregado é de 10º, ou seja, 17,6% (abaixo desse limite, estar-se-á arriscando infiltração de água através da junção das telhas). A superposição das chapas varia conforme sua inclinação, sendo, portanto: - para telhados com menos de 15º de inclinação, usar recobrimento longitudinal mínimo de 20 cm; - para caimentos maiores de 15º, pode-se usar recobrimento longitudinal de 14 cm. O espaçamento máximo entre as terças é de 1,69 m. Por essa razão, a chapa mais econômica é a de 1,83 m, já que para as telhas maiores se torna indispensável a colocação de terça intermediária (para telhas de 6 mm de espessura). Quanto aos beirais, os comprimentos das chapas, máximo e mínimo, em balanço são: - beirais sem calha: máximo 40 cm e mínimo 25 cm;
  • 18. 15 - beirais com calha: máximo 25 cm e mínimo 10 cm. - beiral lateral: 10 cm A montagem das telhas deverá ser iniciada a partir do beiral para a cumeeira. Para uma montagem e utilização do sistema de cobertura em telhas onduladas de fibrocimento eficientes, precisam ser seguidas as seguintes recomendações: - não se pode pisar diretamente sobre as telhas; usar tábuas apoiadas em três terças, em coberturas muito inclinadas, amarrar as tábuas; - utilizar ferramentas manuais (serrote, arco de pua, etc.). Se houver a necessidade de utilização de serras elétricas, recomenda-se as de baixa rotação para evitar a dispersão do pó de amianto; - procurar sempre realizar o trabalho ao ar livre; - umedecer as peças de fibrocimento antes de cortá-las ou perfurá-las.
  • 19. 16 4 - REFENCIAS BIBLIOGRÁFICAS Pini Web – Telhas Cerâmicas – Bianca Antunes. Disponível em: http://www.piniweb.com.br/construcao/noticias/telhas-ceramicas- 80046-1.asp Acesso em: 12 mar. 2012. ASSOCIAÇÃO BRASILEIRA DA CONSTRUÇÃO INDUSTRIALIZADA. Manual Técnico de Fibrocimento. São Paulo: PINI. 1988 COMO Construir. Fev. 2002. Disponível em: http://www.piniweb.com.br/construcao/noticias/como-construir-81765-1.asp. Acesso em: 15 mar. 2012. ESCOLHA sua Telha. Disponível em: http://www.hinkel.arq.br/hhtelhas.html. Acesso: 11mar. 2012. IPT - INSTITUTO DE PESQUISAS TECNOLÓGICAS DO ESTADO DE SÃO PAULO S.A. Cobertura com Estrutura de Madeira e Telhados com Telhas cerâmicas. São Paulo: IPT, 1988. MAYER, Marcio. Coberturas em Madeira. Disponível em: http://www.eternit.com.br/produtos/index.php. Acesso em: 17mar. 2012. PATOLOGIAS mais Frequentes Encontradas em Coberturas com Telhas Cerâmicas. Disponível em: http://www.pintpor.com/pdf/patologiasdostelhadosetelhas.pdf. Acesso em: 16 mar. 2012. Catalogo Eternit. Disponível em: http://www.eternit.com.br/produtos/index.php/. Acesso em: 18mar. 2012.
