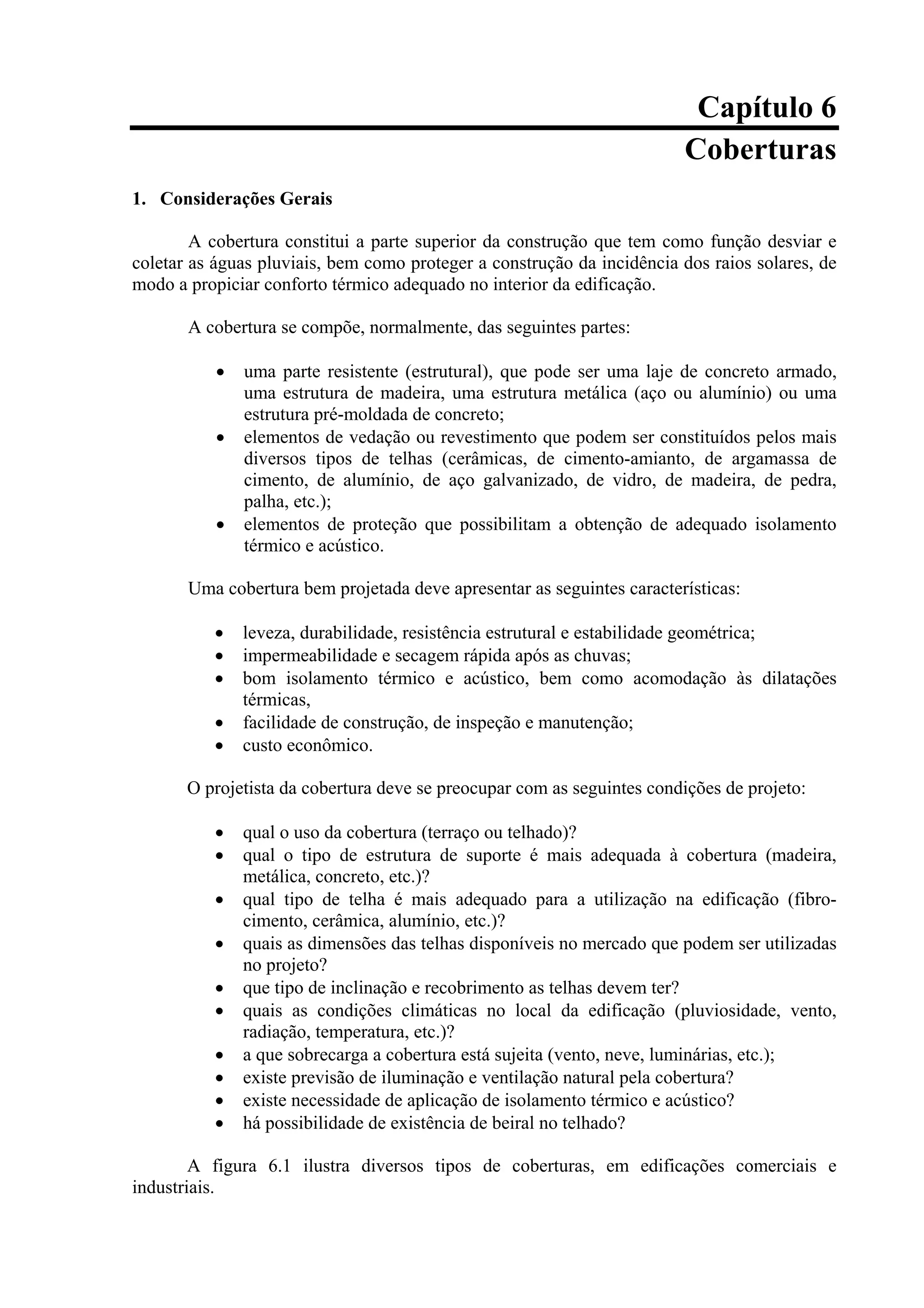

1. Capítulo 6
Coberturas
1. Considerações Gerais
A cobertura constitui a parte superior da construção que tem como função desviar e
coletar as águas pluviais, bem como proteger a construção da incidência dos raios solares, de
modo a propiciar conforto térmico adequado no interior da edificação.
A cobertura se compõe, normalmente, das seguintes partes:
• uma parte resistente (estrutural), que pode ser uma laje de concreto armado,
uma estrutura de madeira, uma estrutura metálica (aço ou alumínio) ou uma
estrutura pré-moldada de concreto;
• elementos de vedação ou revestimento que podem ser constituídos pelos mais
diversos tipos de telhas (cerâmicas, de cimento-amianto, de argamassa de
cimento, de alumínio, de aço galvanizado, de vidro, de madeira, de pedra,
palha, etc.);
• elementos de proteção que possibilitam a obtenção de adequado isolamento
térmico e acústico.
Uma cobertura bem projetada deve apresentar as seguintes características:
• leveza, durabilidade, resistência estrutural e estabilidade geométrica;
• impermeabilidade e secagem rápida após as chuvas;
• bom isolamento térmico e acústico, bem como acomodação às dilatações
térmicas,
• facilidade de construção, de inspeção e manutenção;
• custo econômico.
O projetista da cobertura deve se preocupar com as seguintes condições de projeto:
• qual o uso da cobertura (terraço ou telhado)?
• qual o tipo de estrutura de suporte é mais adequada à cobertura (madeira,
metálica, concreto, etc.)?
• qual tipo de telha é mais adequado para a utilização na edificação (fibro-
cimento, cerâmica, alumínio, etc.)?
• quais as dimensões das telhas disponíveis no mercado que podem ser utilizadas
no projeto?
• que tipo de inclinação e recobrimento as telhas devem ter?
• quais as condições climáticas no local da edificação (pluviosidade, vento,
radiação, temperatura, etc.)?
• a que sobrecarga a cobertura está sujeita (vento, neve, luminárias, etc.);
• existe previsão de iluminação e ventilação natural pela cobertura?
• existe necessidade de aplicação de isolamento térmico e acústico?
• há possibilidade de existência de beiral no telhado?
A figura 6.1 ilustra diversos tipos de coberturas, em edificações comerciais e
industriais.

2. Técnica das Construções – Edmundo Rodrigues 151
(a)
(b)
(c)
(d)

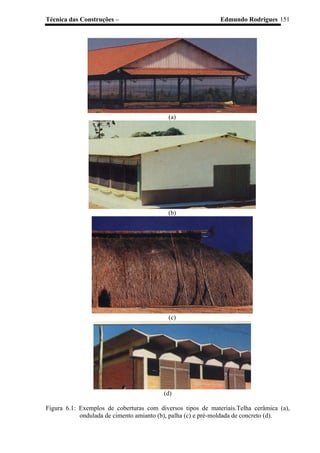

Figura 6.1: Exemplos de coberturas com diversos tipos de materiais.Telha cerâmica (a),
ondulada de cimento amianto (b), palha (c) e pré-moldada de concreto (d).

3. Técnica das Construções – Edmundo Rodrigues 152
2. Geometria da cobertura
A geometria ou forma adotada para a cobertura deve ser tal que possibilite uma
composição arquitetônica harmônica, tenha custo de construção econômico, seja de fácil
execução, possibilite o escoamento das águas das chuvas sem que haja infiltrações, possua
acesso conveniente e condições que não atrapalhem o funcionamento de reservatórios d’água,
casa de máquinas de elevadores, instalação de antenas, etc.
2.1. Inclinação da cobertura
A inclinação da cobertura é função do modelo de cobertura adotado (terraço ou
telhado), do tipo de telha a ser utilizado e das condições ambientais.
Quando se define que a cobertura deve ser utilizada como terraço, evidentemente, sua
inclinação deve ser próxima de 0o
, o que dificulta o escoamento das águas pluviais, devendo-
se tomar cuidados especiais com a impermeabilização do terraço. Normalmente, quando da
execução de impermeabilizações de terraços, procede-se à execução do isolamento térmico e
acústico das lajes de concreto, visto que estas apresentam alta condutibilidade e inércia
térmica.
Caso se tenha optado por uma cobertura em telhado deve-se observar a inclinação
admitida pela telha escolhida. Por exemplo, a maioria das telhas cerâmica exige o emprego de
grande caimento, enquanto grandes telhas de fibro-cimento e de alumínio admitem o emprego
de caimentos menores. Consulte catálogos dos fabricantes de telhas para maiores
esclarecimentos sobre os caimentos admissíveis. A título de ilustração são fornecidos na
tabela 6.1 caimentos normalmente utilizados para as telhas de uso mais comum.
Tabela 6.1: Caimentos utilizados em função do tipo de telha.
Tipo de telha Inclinação
francesa 35%
Telhas cerâmicas colonial ou capa/canal ou paulista 35%
plan, super-plan, portuguesa 20%
canaleta 44, calhetão 90 3%
Telhas de fibro-cimento modulada 10%
ondulada 20%
alumínio ondulado ou trapezoidal 5%
Telhas metálicas canaleta de aço estrutural 3%
ondulada de aço galvanizado 10%
O caimento de uma cobertura pode ser informado na forma de percentual, como
indicado na tabela anterior, ou numa unidade angular, por exemplo, em graus. A título de
esclarecimento, no exemplo seguinte é feita transformação de percentual para graus e vice-
versa.
tg α=20/100 tg α=0,20 α=tg-1
0,20
α=11,310
tg 200
=0,364 0,364=y/100 y=36,4
I=36,4%

4. Técnica das Construções – Edmundo Rodrigues 153

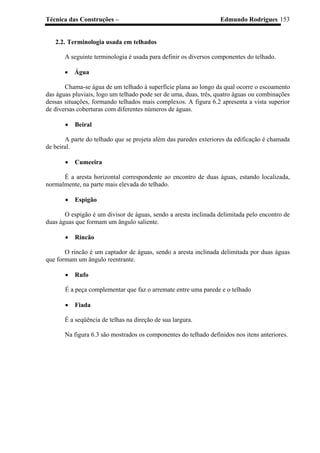

2.2. Terminologia usada em telhados
A seguinte terminologia é usada para definir os diversos componentes do telhado.
• Água
Chama-se água de um telhado à superfície plana ao longo da qual ocorre o escoamento
das águas pluviais, logo um telhado pode ser de uma, duas, três, quatro águas ou combinações
dessas situações, formando telhados mais complexos. A figura 6.2 apresenta a vista superior
de diversas coberturas com diferentes números de águas.
• Beiral
A parte do telhado que se projeta além das paredes exteriores da edificação é chamada
de beiral.
• Cumeeira
É a aresta horizontal correspondente ao encontro de duas águas, estando localizada,
normalmente, na parte mais elevada do telhado.
• Espigão
O espigão é um divisor de águas, sendo a aresta inclinada delimitada pelo encontro de
duas águas que formam um ângulo saliente.
• Rincão
O rincão é um captador de águas, sendo a aresta inclinada delimitada por duas águas
que formam um ângulo reentrante.
• Rufo
É a peça complementar que faz o arremate entre uma parede e o telhado
• Fiada
É a seqüência de telhas na direção de sua largura.
Na figura 6.3 são mostrados os componentes do telhado definidos nos itens anteriores.

5. Técnica das Construções – Edmundo Rodrigues 154

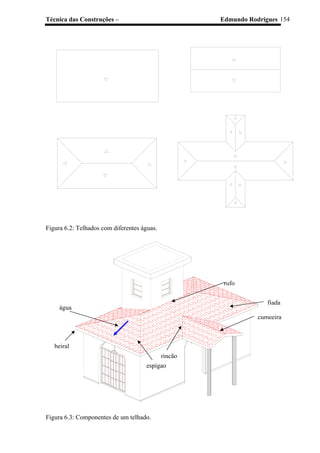

Figura 6.2: Telhados com diferentes águas.
fiada
rufo
água
cumeeira
espigão
rincão
beiral
Figura 6.3: Componentes de um telhado.

6. Técnica das Construções – Edmundo Rodrigues 155

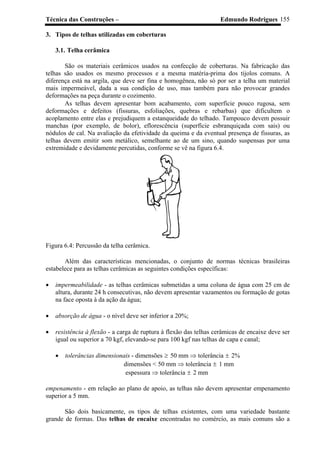

3. Tipos de telhas utilizadas em coberturas
3.1. Telha cerâmica
São os materiais cerâmicos usados na confecção de coberturas. Na fabricação das
telhas são usados os mesmo processos e a mesma matéria-prima dos tijolos comuns. A
diferença está na argila, que deve ser fina e homogênea, não só por ser a telha um material
mais impermeável, dada a sua condição de uso, mas também para não provocar grandes
deformações na peça durante o cozimento.
As telhas devem apresentar bom acabamento, com superfície pouco rugosa, sem
deformações e defeitos (fissuras, esfoliações, quebras e rebarbas) que dificultem o
acoplamento entre elas e prejudiquem a estanqueidade do telhado. Tampouco devem possuir
manchas (por exemplo, de bolor), eflorescência (superfície esbranquiçada com sais) ou
nódulos de cal. Na avaliação da efetividade da queima e da eventual presença de fissuras, as
telhas devem emitir som metálico, semelhante ao de um sino, quando suspensas por uma
extremidade e devidamente percutidas, conforme se vê na figura 6.4.
Figura 6.4: Percussão da telha cerâmica.
Além das características mencionadas, o conjunto de normas técnicas brasileiras
estabelece para as telhas cerâmicas as seguintes condições específicas:
• impermeabilidade - as telhas cerâmicas submetidas a uma coluna de água com 25 cm de
altura, durante 24 h consecutivas, não devem apresentar vazamentos ou formação de gotas
na face oposta à da ação da água;
• absorção de água - o nível deve ser inferior a 20%;
• resistência à flexão - a carga de ruptura à flexão das telhas cerâmicas de encaixe deve ser
igual ou superior a 70 kgf, elevando-se para 100 kgf nas telhas de capa e canal;
• tolerâncias dimensionais - dimensões ≥ 50 mm ⇒ tolerância ± 2%
dimensões < 50 mm ⇒ tolerância ± 1 mm
espessura ⇒ tolerância ± 2 mm
empenamento - em relação ao plano de apoio, as telhas não devem apresentar empenamento
superior a 5 mm.
São dois basicamente, os tipos de telhas existentes, com uma variedade bastante
grande de formas. Das telhas de encaixe encontradas no comércio, as mais comuns são a

7. Técnica das Construções – Edmundo Rodrigues 156

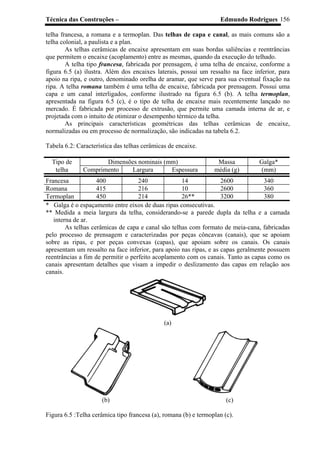

telha francesa, a romana e a termoplan. Das telhas de capa e canal, as mais comuns são a
telha colonial, a paulista e a plan.
As telhas cerâmicas de encaixe apresentam em suas bordas saliências e reentrâncias
que permitem o encaixe (acoplamento) entre as mesmas, quando da execução do telhado.
A telha tipo francesa, fabricada por prensagem, é uma telha de encaixe, conforme a
figura 6.5 (a) ilustra. Além dos encaixes laterais, possui um ressalto na face inferior, para
apoio na ripa, e outro, denominado orelha de aramar, que serve para sua eventual fixação na
ripa. A telha romana também é uma telha de encaixe, fabricada por prensagem. Possui uma
capa e um canal interligados, conforme ilustrado na figura 6.5 (b). A telha termoplan,
apresentada na figura 6.5 (c), é o tipo de telha de encaixe mais recentemente lançado no
mercado. É fabricada por processo de extrusão, que permite uma camada interna de ar, e
projetada com o intuito de otimizar o desempenho térmico da telha.
As principais características geométricas das telhas cerâmicas de encaixe,
normalizadas ou em processo de normalização, são indicadas na tabela 6.2.
Tabela 6.2: Característica das telhas cerâmicas de encaixe.
Tipo de Dimensões nominais (mm) Massa Galga*
telha Comprimento Largura Espessura média (g) (mm)
Francesa 400 240 14 2600 340
Romana 415 216 10 2600 360
Termoplan 450 214 26** 3200 380
* Galga é o espaçamento entre eixos de duas ripas consecutivas.
** Medida a meia largura da telha, considerando-se a parede dupla da telha e a camada
interna de ar.
As telhas cerâmicas de capa e canal são telhas com formato de meia-cana, fabricadas
pelo processo de prensagem e caracterizadas por peças côncavas (canais), que se apoiam
sobre as ripas, e por peças convexas (capas), que apoiam sobre os canais. Os canais
apresentam um ressalto na face inferior, para apoio nas ripas, e as capas geralmente possuem
reentrâncias a fim de permitir o perfeito acoplamento com os canais. Tanto as capas como os
canais apresentam detalhes que visam a impedir o deslizamento das capas em relação aos
canais.
(a)
(b) (c)
Figura 6.5 :Telha cerâmica tipo francesa (a), romana (b) e termoplan (c).

8. Técnica das Construções – Edmundo Rodrigues 157
A telha tipo colonial é a primeira versão da telha tipo capa e canal fabricada no país e
oriunda das telhas cerâmicas que os portugueses trouxeram para o Brasil Colônia. Esta telha,
apresentada na figura 6.6 (a), caracteriza-se por possuir um único tipo de peça, destinada tanto
para os canais como para as capas. A partir do desenho da telha colonial, diversas outras
formas surgiram. Firmaram-se no mercado a telha paulista e a plan. A telha paulista apresenta
a capa com largura ligeiramente inferior à largura do canal, conforme representado na figura
6.6 (b), o que confere ao telhado um movimento plástico bastante diferente do que se tem no
telhado construído com telhas coloniais. A telha plan apresenta formas acentuadamente retas,
conforme indicado na figura 6.6 (c), o que confere ao telhado uma aparência totalmente
distinta da que é dada pelas telhas curvas.
A normalização estabelecida para as telhas de capa e canal é apresentada na tabela 6.3,
enquanto na tabela 6.4 são ilustrados alguns padrões comparativos entre os diferentes tipos de
telhas abordados.
Tabela 6.3: Característica das telhas cerâmicas de capa e canal.
Tipo Dimensões nominais (mm) Massa Galga
de Comp. Largura Altura Espessura média (g) (mm)
telha > < > <
Colonial 460 180 140 75 55 13 2250 400
Paulista Capa 460 160 120 70 70 13 2000 400
Canal 180 140 70 55 2150
Plan Capa 460 160 120 60 60 13 2290 400
Canal 180 140 45 45 2280
Tabela 6.4: Padrões comparativos entre as diferentes telhas.
Tipo de telha Número de telhas Peso da cobertura (kg/m2
) Inclinação do telhado (%)
(unidade/m2
) telha seca telha saturada mínima máxima
Francesa 15 45 54 32 40
Romana 16 48 58 30 45
Termoplan 15 54 65 30 45
Colonial 24 65 78 20 25
Paulista 26 69 83 20 25
Plan 26 72 86 20 30
(a) (b) (c)
Figura 6.6: Telha cerâmica tipo colonial (a), paulista (b) e plan (c).
