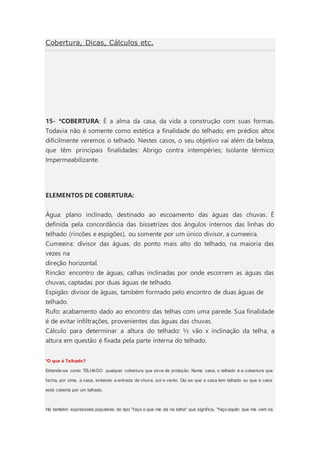

1. Cobertura, Dicas, Cálculos etc.
15- *COBERTURA: É a alma da casa, da vida a construção com suas formas.
Todavia não é somente como estética a finalidade do telhado; em prédios altos
dificilmente veremos o telhado. Nestes casos, o seu objetivo vai além da beleza,
que têm principais finalidades: Abrigo contra intempéries; Isolante térmico;
Impermeabilizante.
ELEMENTOS DE COBERTURA:
Água: plano inclinado, destinado ao escoamento das águas das chuvas. É
definida pela concordância das bissetrizes dos ângulos internos das linhas do
telhado (rincões e espigões), ou somente por um único divisor, a cumeeira.
Cumeeira: divisor das águas, do ponto mais alto do telhado, na maioria das
vezes na
direção horizontal.
Rincão: encontro de águas, calhas inclinadas por onde escorrem as águas das
chuvas, captadas por duas águas de telhado.
Espigão: divisor de águas, também formado pelo encontro de duas águas de
telhado.
Rufo: acabamento dado ao encontro das telhas com uma parede. Sua finalidade
é de evitar infiltrações, provenientes das águas das chuvas.
Cálculo para determinar a altura do telhado: ½ vão x inclinação da telha, a
altura em questão é fixada pela parte interna do telhado.
*O que é Telhado?
Entende-se como TELHADO qualquer cobertura que sirva de proteção. Numa casa, o telhado é a cobertura que
fecha, por cima, a casa, evitando a entrada de chuva, sol e vento. Diz-se que a casa tem telhado ou que a casa
está coberta por um telhado.
Há também expressões populares do tipo "faço o que me dá na telha" que significa, "faço aquilo que me vem na

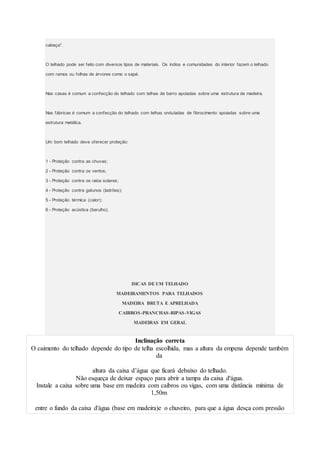

2. cabeça".
O telhado pode ser feito com diversos tipos de materiais. Os índios e comunidades do interior fazem o telhado
com ramos ou folhas de árvores como o sapé.
Nas casas é comum a confecção do telhado com telhas de barro apoiadas sobre uma estrutura de madeira.
Nas fábricas é comum a confecção do telhado com telhas onduladas de fibrocimento apoiadas sobre uma
estrutura metálica.
Um bom telhado deve oferecer proteção:
1 - Proteção contra as chuvas;
2 - Proteção contra os ventos;
3 - Proteção contra os raios solares;
4 - Proteção contra gatunos (ladrões);
5 - Proteção térmica (calor);
6 - Proteção acústica (barulho).
DICAS DE UM TELHADO
MADEIRAMENTOS PARA TELHADOS
MADEIRA BRUTA E APRELHADA
CAIBROS-PRANCHAS-RIPAS-VIGAS
MADEIRAS EM GERAL
Inclinação correta
O caimento do telhado depende do tipo de telha escolhida, mas a altura da empena depende também
da
altura da caixa d’água que ficará debaixo do telhado.
Não esqueça de deixar espaço para abrir a tampa da caixa d'água.
Instale a caixa sobre uma base em madeira com caibros ou vigas, com uma distância mínima de
1,50m
entre o fundo da caixa d'água (base em madeira)e o chuveiro, para que a água desça com pressão

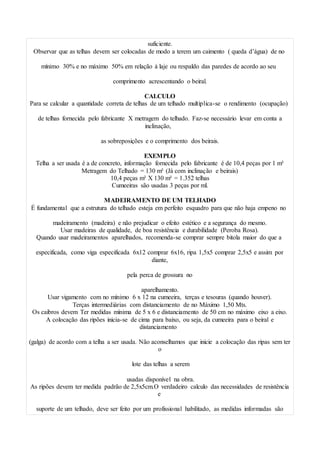

3. suficiente.
Observar que as telhas devem ser colocadas de modo a terem um caimento ( queda d’água) de no
mínimo 30% e no máximo 50% em relação à laje ou respaldo das paredes de acordo ao seu
comprimento acrescentando o beiral.
CALCULO
Para se calcular a quantidade correta de telhas de um telhado multiplica-se o rendimento (ocupação)
de telhas fornecida pelo fabricante X metragem do telhado. Faz-se necessário levar em conta a
inclinação,
as sobreposições e o comprimento dos beirais.
EXEMPLO
Telha a ser usada é a de concreto, informação fornecida pelo fabricante é de 10,4 peças por 1 m²
Metragem do Telhado = 130 m² (Já com inclinação e beirais)
10,4 peças m² X 130 m² = 1.352 telhas
Cumeeiras são usadas 3 peças por ml.
MADEIRAMENTO DE UM TELHADO
É fundamental que a estrutura do telhado esteja em perfeito esquadro para que não haja empeno no
madeiramento (madeira) e não prejudicar o efeito estético e a segurança do mesmo.
Usar madeiras de qualidade, de boa resistência e durabilidade (Peroba Rosa).
Quando usar madeiramentos aparelhados, recomenda-se comprar sempre bitola maior do que a
especificada, como viga especificada 6x12 comprar 6x16, ripa 1,5x5 comprar 2,5x5 e assim por
diante,
pela perca de grossura no
aparelhamento.
Usar vigamento com no mínimo 6 x 12 na cumeeira, terças e tesouras (quando houver).
Terças intermediárias com distanciamento de no Máximo 1,50 Mts.
Os caibros devem Ter medidas mínima de 5 x 6 e distanciamento de 50 cm no máximo eixo a eixo.
A colocação das ripões inicia-se de cima para baixo, ou seja, da cumeeira para o beiral e
distanciamento
(galga) de acordo com a telha a ser usada. Não aconselhamos que inicie a colocação das ripas sem ter
o
lote das telhas a serem
usadas disponível na obra.
As ripões devem ter medida padrão de 2,5x5cm.O verdadeiro calculo das necessidades de resistência
e
suporte de um telhado, deve ser feito por um profissional habilitado, as medidas informadas são

4. somente
para orientar, pois cada vão e cada tipo de cobertura tem suas proprias especificações.

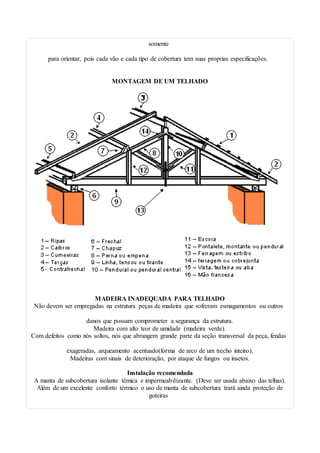

MONTAGEM DE UM TELHADO
MADEIRA INADEQUADA PARA TELHADO
Não devem ser empregadas na estrutura peças de madeira que sofreram esmagamentos ou outros
danos que possam comprometer a segurança da estrutura.
Madeira com alto teor de umidade (madeira verde).
Com defeitos como nós soltos, nós que abrangem grande parte da seção transversal da peça, fendas
exageradas, arqueamento acentuado(forma de arco de um trecho inteiro).
Madeiras com sinais de deterioração, por ataque de fungos ou insetos.
Instalação recomendada
A manta de subcobertura isolante témica e impermeabilizante. (Deve ser usada abaixo das telhas).
Além de um excelente conforto térmico o uso de manta de subcobertura trará ainda proteção de
goteiras

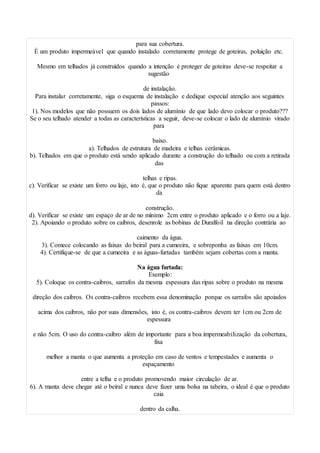

5. para sua cobertura.
É um produto impermeável que quando instalado corretamente protege de goteiras, poluição etc.
Mesmo em telhados já construídos quando a intenção é proteger de goteiras deve-se respeitar a
sugestão
de instalação.
Para instalar corretamente, siga o esquema de instalação e dedique especial atenção aos seguintes
passos:
1). Nos modelos que não possuem os dois lados de alumínio de que lado devo colocar o produto???
Se o seu telhado atender a todas as características a seguir, deve-se colocar o lado de alumínio virado
para
baixo.
a). Telhados de estrutura de madeira e telhas cerâmicas.
b). Telhados em que o produto está sendo aplicado durante a construção do telhado ou com a retirada
das
telhas e ripas.
c). Verificar se existe um forro ou laje, isto é, que o produto não fique aparente para quem está dentro
da
construção.
d). Verificar se existe um espaço de ar de no mínimo 2cm entre o produto aplicado e o forro ou a laje.
2). Apoiando o produto sobre os caibros, desenrole as bobinas de Duralfoil na direção contrária ao
caimento da água.
3). Comece colocando as faixas do beiral para a cumeeira, e sobreponha as faixas em 10cm.
4). Certifique-se de que a cumeeira e as águas-furtadas também sejam cobertas com a manta.
Na água furtada:
Exemplo:
5). Coloque os contra-caibros, sarrafos da mesma espessura das ripas sobre o produto na mesma
direção dos caibros. Os contra-caibros recebem essa denominação porque os sarrafos são apoiados
acima dos caibros, não por suas dimensões, isto é, os contra-caibros devem ter 1cm ou 2cm de
espessura
e não 5cm. O uso do contra-caibro além de importante para a boa impermeabilização da cobertura,
fixa
melhor a manta o que aumenta a proteção em caso de ventos e tempestades e aumenta o
espaçamento
entre a telha e o produto promovendo maior circulação de ar.
6). A manta deve chegar até o beiral e nunca deve fazer uma bolsa na tabeira, o ideal é que o produto
caia
dentro da calha.

6. As telhas devem ser colocadas de modo a terem uma inclinação (caimento) de no mínimo 30% e no
máximo 40% em relação ao plano horizontal do telhado (ou à laje).
Para uma inclinação acima de 40%, recomendamos que as telhas sejam parafusadas ou amarradas
com fio de cobre ou arame galvanizado (nestes casos, aconselhamos o uso de massa de calafetação
ou silicone, vedando as perfurações para evitar vazamentos).
Para as telhas coloniais, Pan e Paulista, não use mais de 30% de caimento sem que haja fixação das
telhas.
Para evitar que haja infiltração nas cumeeiras, recomenda-se que, após assentadas, seja feita vedação
com
silicone ou similar nos encaixes de sobreposição das mesmas, considerando como ponto crítico a
parte em
contato com a massa de assentamento ( não aconselhamos instalar cumeeira e capa
impermeabilizadas, elas
não deixam a massa penetrar).
Comumente são previstas dilatações nas obras para absorver variações térmicas. No caso das
coberturas,
recomenda-se prever a dilatação entre os espigões como das cumeeiras, assentamento com massa.
Em
seguida, antes de colocar a peça, aplicar silicone sobre a base de apoio da mesma e também na
sobreposição entre as peças.
Para evitar rachaduras na massa de assentamento (que poderão permitir a infiltração de água)
recomenda-se fazer o assentamento das cumeeiras e evitar andar sobre a cobertura ou próximo a elas,
por um período mínimo de 3 dias, que é o tempo de cura da massa. Recomenda-se manter uma boa
ventilação entre as telhas e o forro para que a circulação do ar forneça um ambiente saudável.
Para maior conservação do forro, aconselhamos impermeabilizar as telhas nas duas faces ou usar
manta de
alumínio ou similar.
Para promover maior padrão estético ao telhado recomendamos CAUTELA na colocação da massa e
sugerimos que a mesma seja da cor da telha, Incrustações de impurezas como pó, fungos e outros,
podem
ser retardadas com a aplicação de impermeabilizante nas telhas. Lembramos, entretanto, que esta
aplicação
deve ter a orientação de um profissional da área. Essas ocorrências são bastante observadas em

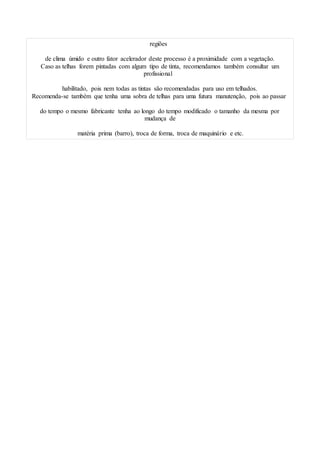

7. regiões
de clima úmido e outro fator acelerador deste processo é a proximidade com a vegetação.
Caso as telhas forem pintadas com algum tipo de tinta, recomendamos também consultar um
profissional
habilitado, pois nem todas as tintas são recomendadas para uso em telhados.
Recomenda-se também que tenha uma sobra de telhas para uma futura manutenção, pois ao passar
do tempo o mesmo fabricante tenha ao longo do tempo modificado o tamanho da mesma por
mudança de
matéria prima (barro), troca de forma, troca de maquinário e etc.
