O documento resume o plano diretor do Parque das Baleias, que inclui os campos de Cachalote e Baleia Franca localizados a 89 km da costa do Espírito Santo. O projeto envolve a perfuração de poços produtores e injetores nesses campos e o uso do FPSO Capixaba para produzir até 100 mil barris de óleo por dia, comprimir 3,2 milhões de metros cúbicos de gás por dia e injetar 130 mil barris de água por dia. O desafio de explorar o pré-

1. 1 15 de julho de 2010

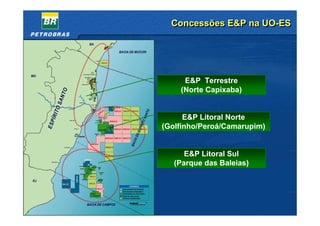

2. Concessões E&P na UO-ES
E&P Terrestre
(Norte Capixaba)
E&P Litoral Norte
(Golfinho/Peroá/Camarupim)
E&P Litoral Sul
(Parque das Baleias)
2

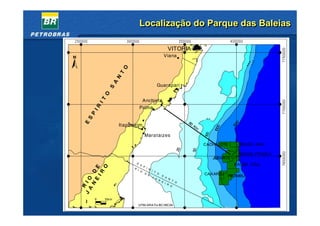

3. Localização do Parque das Baleias
3

4. Plano Diretor do Parque das Baleias
UTGC
Baleia Anã FPSO P-58
Cachalote (2014)
FPSO P-57
(2010)
FPSO Capixaba
(2010)
UTG Sul Baleia Franca
FPSO JK P-34
Jubarte
(2006)
FPSO P-34
Baleia Azul (2015)
FPSO Cid. de
Anchieta (2012)
4
Mapa ilustrativo

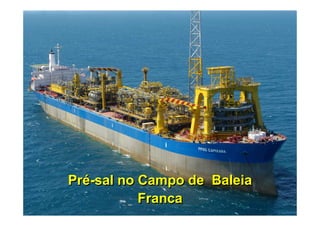

5. Pré-sal no Campo de Baleia
Franca
5

6. Resumo do Projeto
Aliviador
FPSO
Capixaba
lâmina d’água: 1480 metros
N
PLEM do SETGSC
ES Campo de Cachalote
3 poços produtores Campo de Baleia Franca
2 poço injetores 3 poços produtores (2 Pré-Sal + 1 Pós-Sal)
Óleo de 19°API 1 poço injetor
Eoceno / ~ 2600 m
Óleo de 22°API (Eoceno / ~ 2600 m)
Óleo de 28°API (Pré-Sal / ~ 4350 m)
Linha Poço Produtor
Cachalote Baleia Franca Linha Poço Injetor
Gasoduto
6

7. FPSO Capixaba
Capacidades da UEP
LDA 1480 m
Produção de óleo 100 mil bpd
Compressão de Gás 3,2 milhões m³/d
Injeção de água 130 mil bpd
Produção de água 75 mil bpd
Ancoragem Turret com 9 linhas
6 produtores de óleo
Poços
3 injetores de água
7

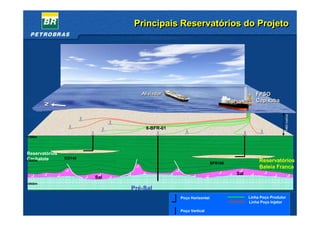

8. Principais Reservatórios do Projeto
Aliviador FPSO
Capixaba
N
1480 metros
6-BFR-01
1500m
Reservatórios
Cachalote CO140
3000m
BFR100
Reservatórios
Baleia Franca
Sal
Sal
4500m
Pré-Sal
Poço Horizontal Linha Poço Produtor
Linha Poço Injetor
8 Poço Vertical

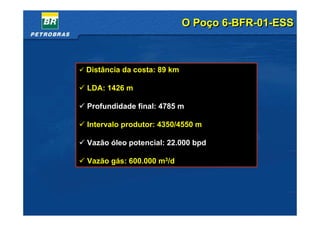

9. O Poço 6-BFR-01-ESS
Distância da costa: 89 km
LDA: 1426 m
Profundidade final: 4785 m
Intervalo produtor: 4350/4550 m
Vazão óleo potencial: 22.000 bpd
Vazão gás: 600.000 m3/d
9

10. Pré-Sal no Espírito Santo:
O desafio está apenas começando
Jubarte (ES), 02 de Setembro de 2008
10
