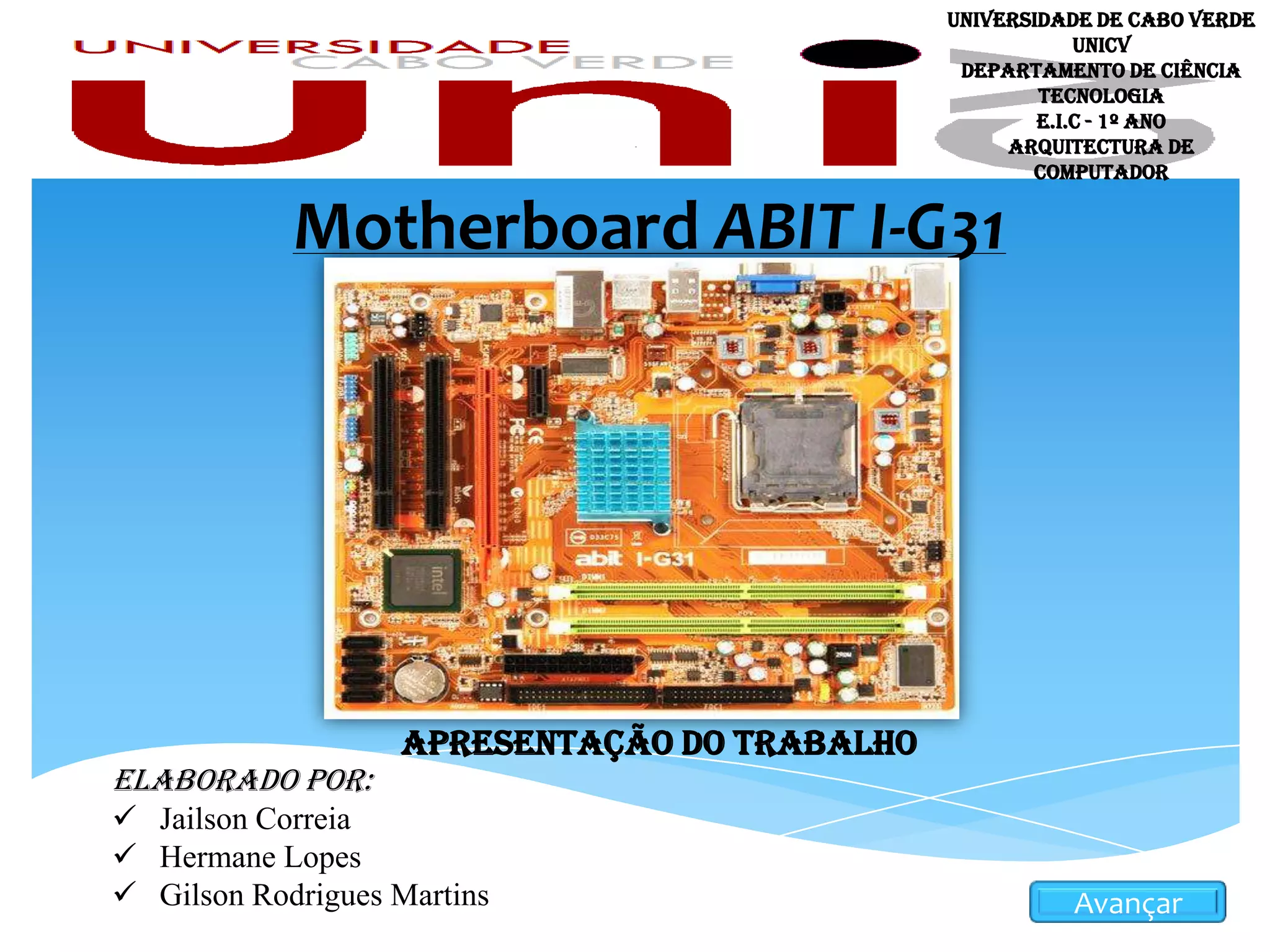

1. Motherboard ABIT I-G31
Apresentação do Trabalho
Elaborado por:
 Jailson Correia
 Hermane Lopes
 Gilson Rodrigues Martins
Universidade de Cabo verde
UNICV
Departamento de Ciência
Tecnologia
E.I.C - 1º Ano
Arquitectura de
computador
Avançar

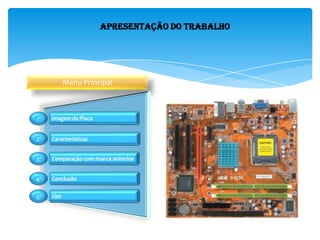

2. Apresentação do Trabalho
Menu Principal
1º
2º
3º
4º
5º

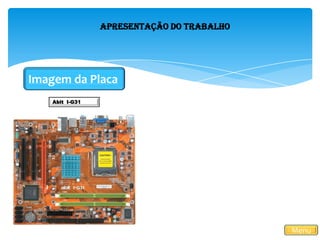

3. Apresentação do Trabalho
Imagem da Placa
Menu
Abit I-G31

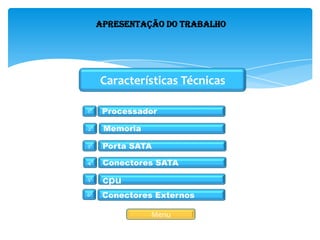

4. Apresentação do Trabalho
Características Técnicas
Menu
Memoria
Porta SATA
Conectores SATA
1º
2º
3º
4º
Conectores Externos
Processador
cpu5º
6º

5. Apresentação do Trabalho
Velocidade de até 1333 FSB e mais rápido
Este modelo é equipado de um chipset Intel G31 associado ao southbridge ICH7.O
G31 dispõe de uma parte gráfica integrada pelo Intel GMA 3100 compatível com o
DirectX 9.0c, OpenGL 1.4, Shader Model 2.0 e a tecnologia Intel Clear Vídeo para
ajudar na decodificação de vídeo. Esta placa mãe suporta os processadores Intel
socket 775 incluindo o último Core 2 gravado em 45nm com um FSB 1333MHz. Em
contrapartida, ela não suporta o Core 2 com um FSB de 1600MHz.
O mapa-mãe Abit I-G31 disporá igualmente da tecnologia EQ que vela pelo bom
funcionamento do PC verificando as tensões, as velocidades dos ventiladores e as
temperaturas.
Retroceder

6. Apresentação do Trabalho
A memória usada na motherboard ABIT I- G31 tem como especificações:
 2 Soquetes de 240-pin DIMM com suporte máximo de 4 GB Dual channel DDR2
800/667
Memoria DDR3
Retroceder

7. Apresentação do Trabalho
Retroceder
2x SATA 3Gb e / s - Rápido e Flexível
E-SATA é um novo padrão para dispositivos de armazenamento
externo. Com uma taxa de dados externos de transferência de até 3 Gb /
s. Nenhuma solução de transferência de dados externos de outros possa
competir em velocidade e facilidade de uso.

8. Apresentação do Trabalho
Retroceder

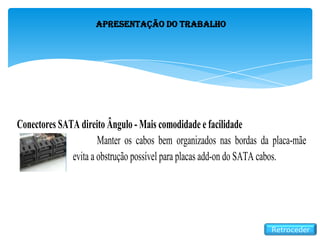

Conectores SATA direito Ângulo - Mais comodidade e facilidade
Manter os cabos bem organizados nas bordas da placa-mãe
evita a obstrução possível para placas add-on do SATA cabos.

9. Retroceder

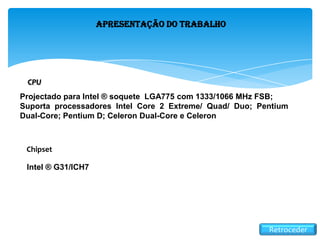

Apresentação do Trabalho
CPU
Projectado para Intel ® soquete LGA775 com 1333/1066 MHz FSB;
Suporta processadores Intel Core 2 Extreme/ Quad/ Duo; Pentium
Dual-Core; Pentium D; Celeron Dual-Core e Celeron
Intel ® G31/ICH7
Chipset

10. Apresentação do Trabalho
Retroceder

12. Apresentação do Trabalho

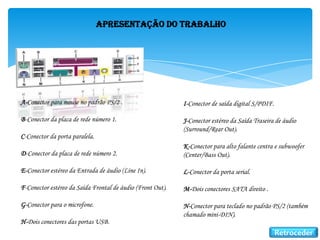

A-Conector para mouse no padrão PS/2 .
B-Conector da placa de rede número 1.
C-Conector da porta paralela.
D-Conector da placa de rede número 2.
E-Conector estéreo da Entrada de áudio (Line In).
F-Conector estéreo da Saída Frontal de áudio (Front Out).
G-Conector para o microfone.
H-Dois conectores das portas USB.
I-Conector de saída digital S/PDIF.
J-Conector estéreo da Saída Traseira de áudio
(Surround/Rear Out).
K-Conector para alto falante centra e subwoofer
(Center/Bass Out).
L-Conector da porta serial.
M-Dois conectores SATA direito .
N-Conector para teclado no padrão PS/2 (também
chamado mini-DIN).
Retroceder

13. Velocidade do CPU
: Velocidade de até FSB 1333;
 : Velocidade de até 1333 FSB e mais rápido;
SATA 3Gb / s:
: Grande flexibilidade para actualizações
 : Mais comodidade e facilidade;
Cabeçalho de áudio
 : Apoia-HDMI Ready placa VGA
 : Apoia-HDMI Ready placa VGA;
Memória
: 4 X 240 pinos DIMM suporta máximo. capacidade de
8GB de memória . Suporta Dual Channel DDR3 1333 / 800 / 667.
Apresentação do Trabalho
Retroceder

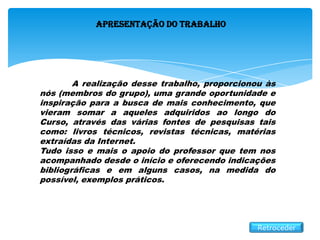

14. Apresentação do Trabalho
A realização desse trabalho, proporcionou às
nós (membros do grupo), uma grande oportunidade e
inspiração para a busca de mais conhecimento, que
vieram somar a aqueles adquiridos ao longo do
Curso, através das várias fontes de pesquisas tais
como: livros técnicos, revistas técnicas, matérias
extraídas da Internet.
Tudo isso e mais o apoio do professor que tem nos
acompanhado desde o início e oferecendo indicações
bibliográficas e em alguns casos, na medida do
possível, exemplos práticos.
Retroceder

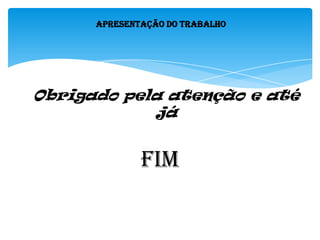

15. Apresentação do Trabalho
Obrigado pela atenção e até
já
FIM
