1. GRUPO I
• Marcus Vinícius
• Antônio Carlos
• Carlos Henrique
• Rickie
TURMA : 2º M NOTURNO
DISCIPLÍNA: ARQUITETURA DE COMPUTADORES I
PROFESSOR: VALMOR
TÉCNICO EM INFORMÁTICA

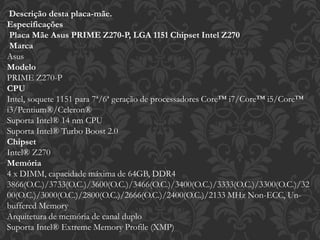

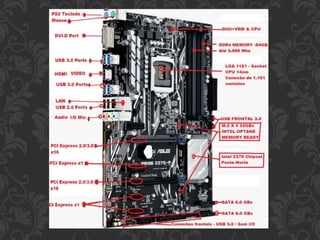

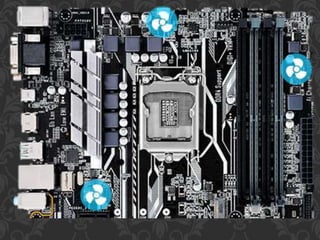

4. Descrição desta placa-mãe.
Especificações

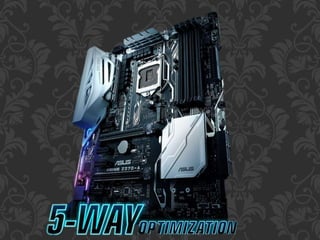

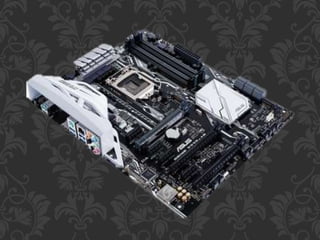

Placa Mãe Asus PRIME Z270-P, LGA 1151 Chipset Intel Z270
Marca
Asus
Modelo
PRIME Z270-P
CPU
Intel, soquete 1151 para 7ª/6ª geração de processadores Core™ i7/Core™ i5/Core™
i3/Pentium®/Celeron®
Suporta Intel® 14 nm CPU
Suporta Intel® Turbo Boost 2.0
Chipset
Intel® Z270
Memória

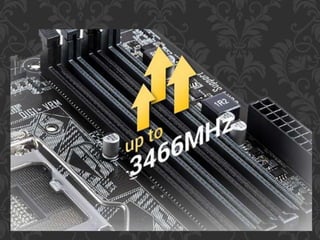

4 x DIMM, capacidade máxima de 64GB, DDR4
3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/32
00(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-
buffered Memory
Arquitetura de memória de canal duplo
Suporta Intel® Extreme Memory Profile (XMP)

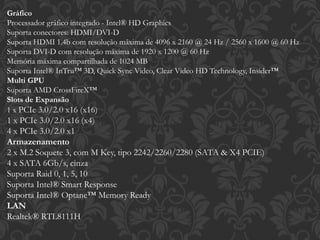

6. Gráfico
Processador gráfico integrado - Intel® HD Graphics
Suporta conectores: HDMI/DVI-D
Suporta HDMI 1.4b com resolução máxima de 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Suporta DVI-D com resolução máxima de 1920 x 1200 @ 60 Hz
Memória máxima compartilhada de 1024 MB
Suporta Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi GPU
Suporta AMD CrossFireX™
Slots de Expansão
1 x PCIe 3.0/2.0 x16 (x16)
1 x PCIe 3.0/2.0 x16 (x4)
4 x PCIe 3.0/2.0 x1
Armazenamento
2 x M.2 Soquete 3, com M Key, tipo 2242/2260/2280 (SATA & X4 PCIE)
4 x SATA 6Gb/s, cinza
Suporta Raid 0, 1, 5, 10
Suporta Intel® Smart Response

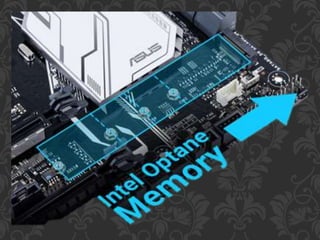

Suporta Intel® Optane™ Memory Ready
LAN
Realtek® RTL8111H

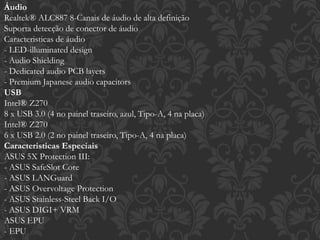

8. Áudio
Realtek® ALC887 8-Canais de áudio de alta definição
Suporta detecção de conector de áudio
Caracteristicas de áudio
- LED-illuminated design
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese audio capacitors
USB
Intel® Z270
8 x USB 3.0 (4 no painel traseiro, azul, Tipo-A, 4 na placa)
Intel® Z270
6 x USB 2.0 (2 no painel traseiro, Tipo-A, 4 na placa)
Caracteristicas Especiais
ASUS 5X Protection III:
- ASUS SafeSlot Core
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS Stainless-Steel Back I/O
- ASUS DIGI+ VRM
ASUS EPU
- EPU

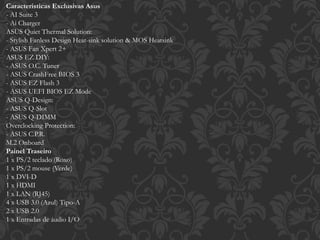

10. Caracteristicas Exclusivas Asus
- AI Suite 3
- Ai Charger
ASUS Quiet Thermal Solution:
- Stylish Fanless Design Heat-sink solution & MOS Heatsink
- ASUS Fan Xpert 2+
ASUS EZ DIY:
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design:
- ASUS Q-Slot
- ASUS Q-DIMM
Overclocking Protection:
- ASUS C.P.R.
M.2 Onboard

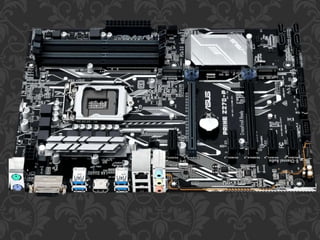

Painel Traseiro
1 x PS/2 teclado (Roxo)
1 x PS/2 mouse (Verde)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45)
4 x USB 3.0 (Azul) Tipo-A
2 x USB 2.0
1 x Entradas de áudio I/O

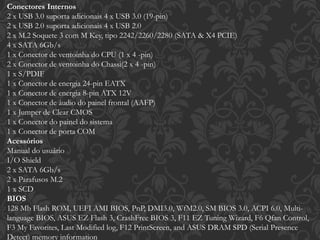

12. Conectores Internos
2 x USB 3.0 suporta adicionais 4 x USB 3.0 (19-pin)
2 x USB 2.0 suporta adicionais 4 x USB 2.0
2 x M.2 Soquete 3 com M Key, tipo 2242/2260/2280 (SATA & X4 PCIE)
4 x SATA 6Gb/s
1 x Conector de ventoinha do CPU (1 x 4 -pin)
2 x Conector de ventoinha do Chassi(2 x 4 -pin)
1 x S/PDIF
1 x Conector de energia 24-pin EATX
1 x Conector de energia 8-pin ATX 12V
1 x Conector de áudio do painel frontal (AAFP)
1 x Jumper de Clear CMOS
1 x Conector do painel do sistema
1 x Conector de porta COM
Acessórios
Manual do usuário
I/O Shield
2 x SATA 6Gb/s
2 x Parafusos M.2
1 x SCD
BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-
language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control,
F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence
Detect) memory information

14. Gerenciamento
WfM 2.0, DMI 3.0, WOL by
PME, PXE
Sistema Operacional
Windows® 10 64-bit
Windows® 8.1 64-bit
Windows® 7 32-bit
Windows® 7 64-bit

17. R$ 870,00 na kabum.
R$ 706,00 Picachu.
R$ 548,00 Terra bytes shop.
Tem até de R$ 1.248,00.
somente a placa, sem nada
mais.
PREÇOS DA PLACA
