1. AMD Web Seminário Capítulo 1 – AMD Phenom Roberto Brandão Gerente de Tecnologia AMD South America

2. Nessa apresentação Introdução Linha de produtos AMD Atualização sobre a tecnologia AMD 64 O AMD Phenom A plataforma para o AMD Phenom Análise competitiva

3. A nova AMD – Parceiros e Produtos 06/02/09 Computing Digital TVs Game Consoles Handhelds

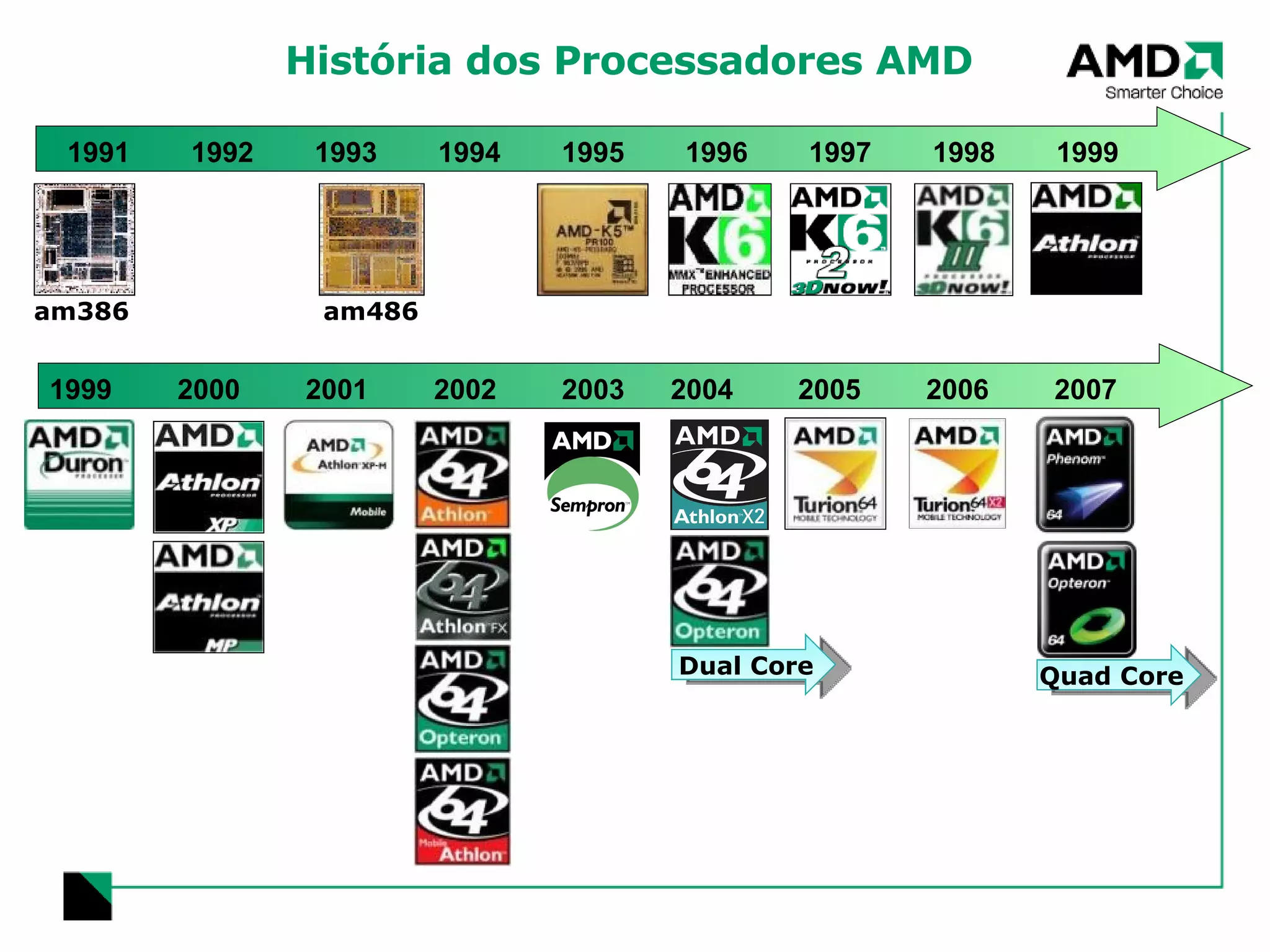

4. História dos Processadores AMD am386 am486 Dual Core Quad Core 1991 1992 1993 1994 1995 1996 1997 1998 1999 1999 2000 2001 2002 2003 2004 2005 2006 2007

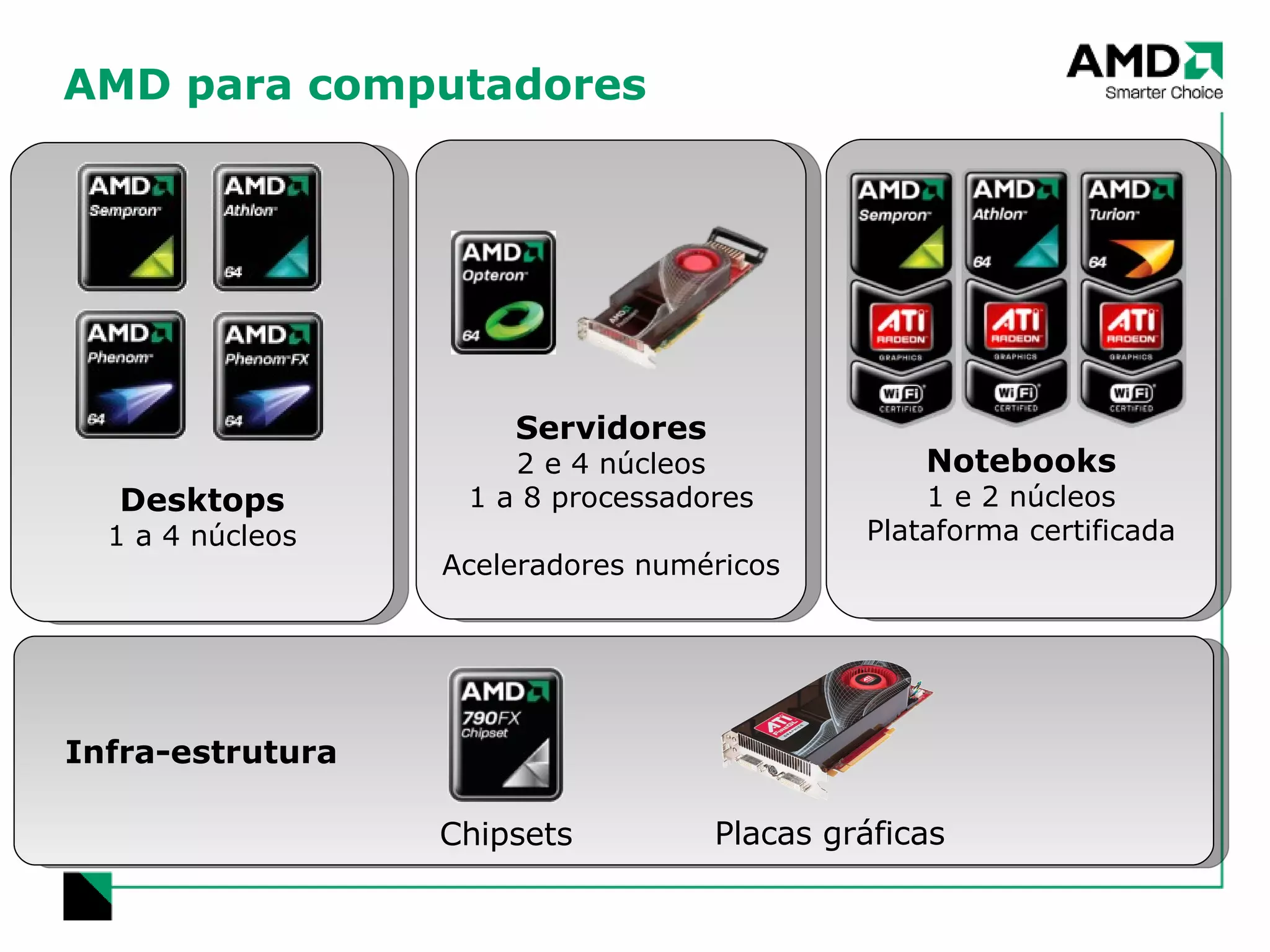

5. AMD para computadores Notebooks 1 e 2 núcleos Plataforma certificada Servidores 2 e 4 núcleos 1 a 8 processadores Aceleradores numéricos Desktops 1 a 4 núcleos Infra-estrutura Chipsets Placas gráficas

6. Arquitetura AMD de 10ª geração – K10

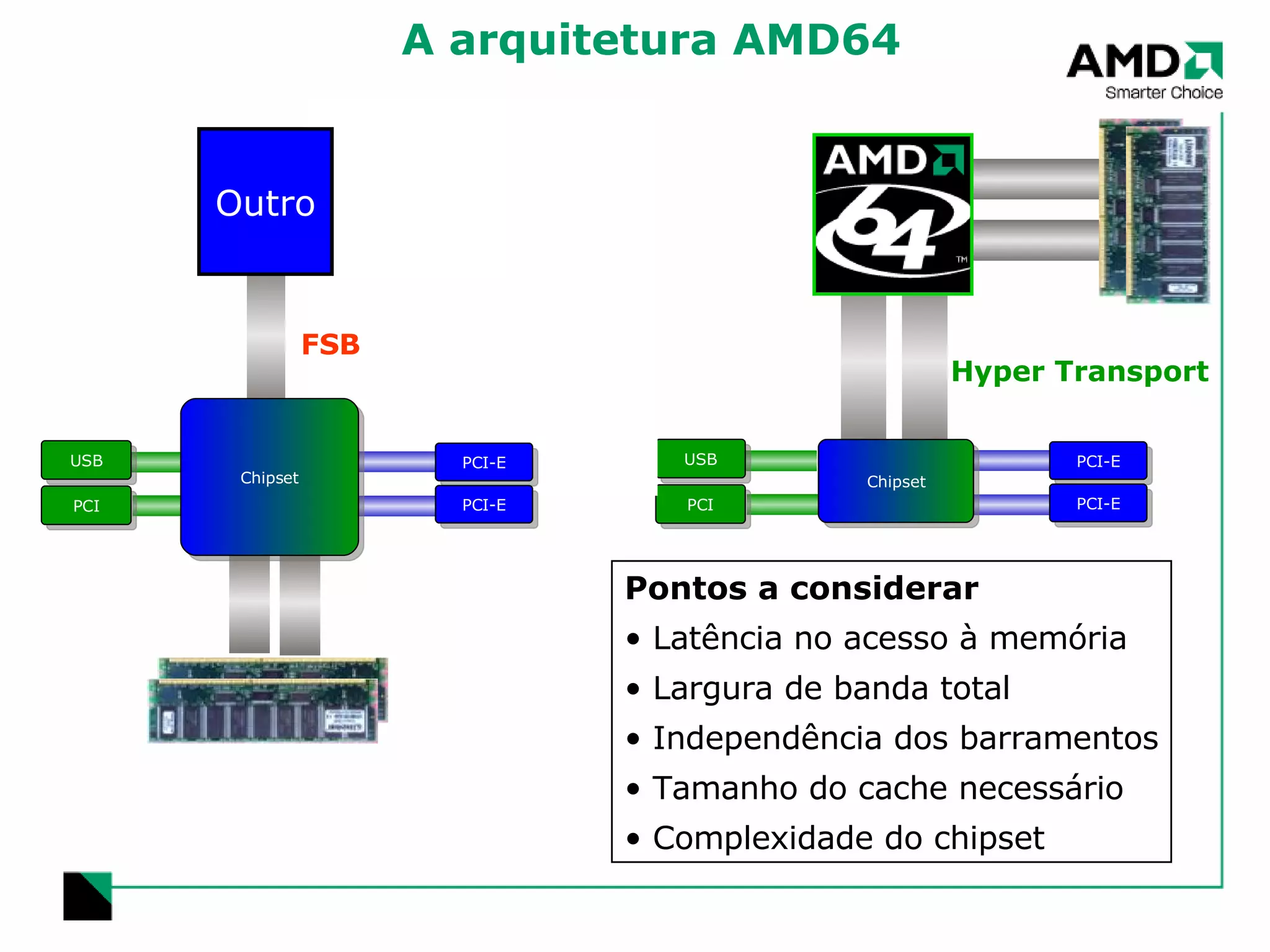

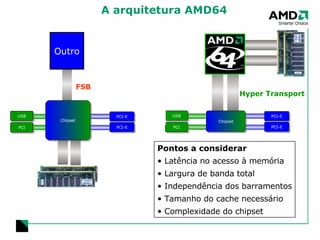

7. A arquitetura AMD64 Chipset PCI-E PCI-E USB PCI USB PCI PCI-E PCI-E Chipset Outro Pontos a considerar Latência no acesso à memória Largura de banda total Independência dos barramentos Tamanho do cache necessário Complexidade do chipset FSB Hyper Transport

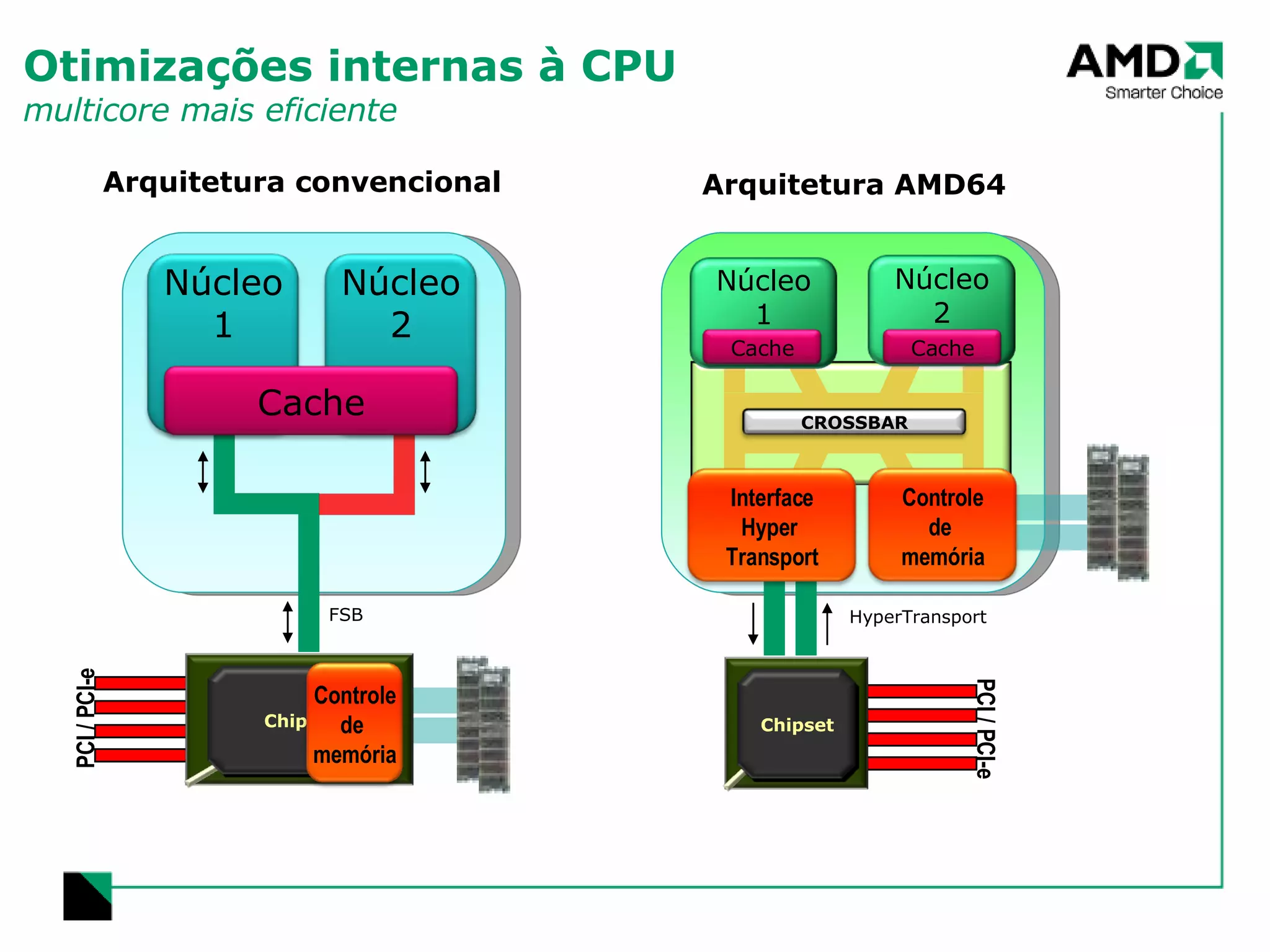

8. Otimizações internas à CPU multicore mais eficiente FSB HyperTransport Arquitetura convencional Arquitetura AMD64 PCI / PCI-e PCI / PCI-e Chipset Chipset Núcleo 1 Núcleo 2 Núcleo 1 Núcleo 2 Controle de memória Controle de memória Interface Hyper Transport Cache Cache Cache CROSSBAR

9. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Núcleo 2 Núcleo 1 Cache L2 CROSSBAR Núcleo 3 Núcleo 4 Cache L2 Cache L2 Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2

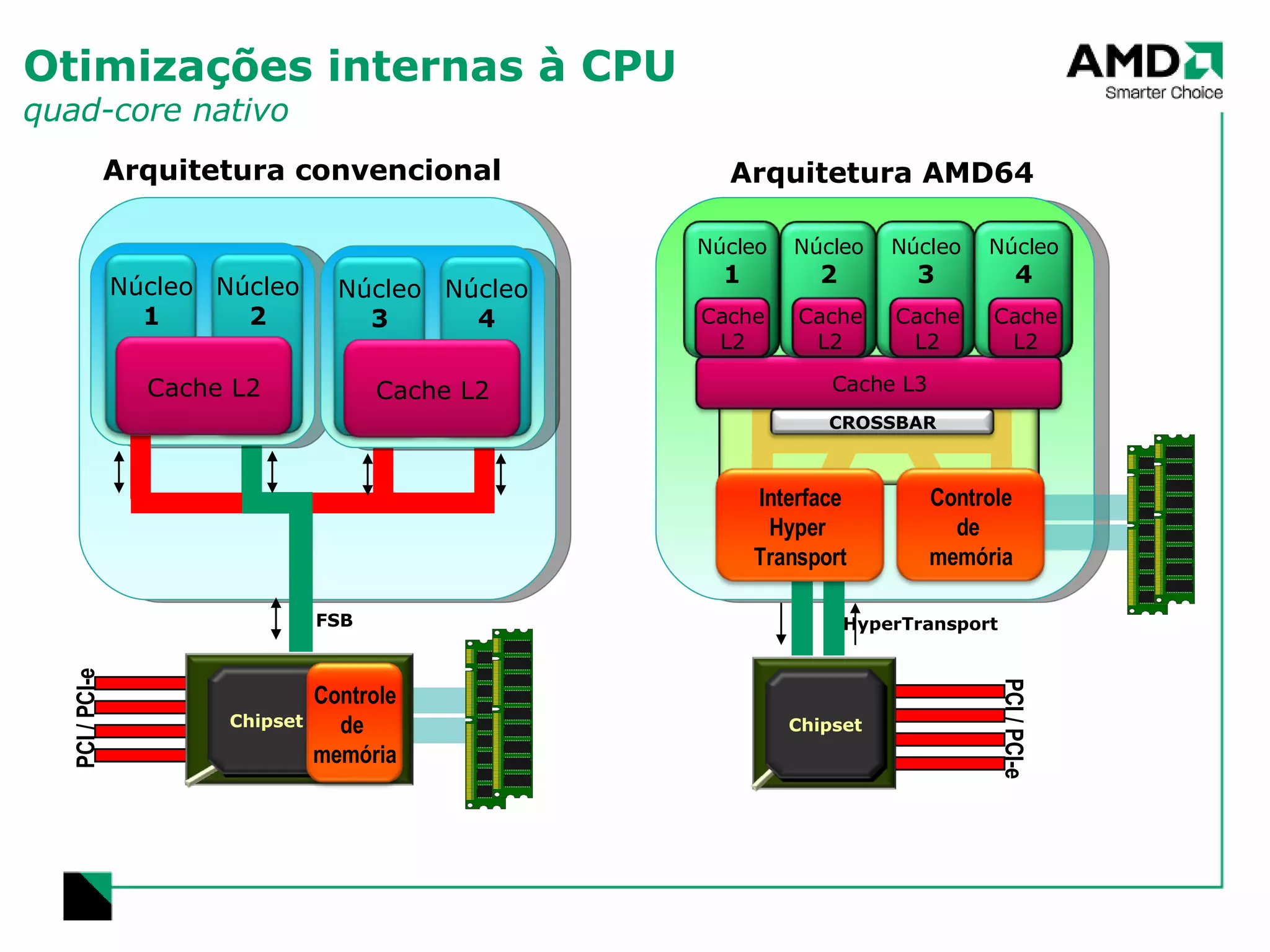

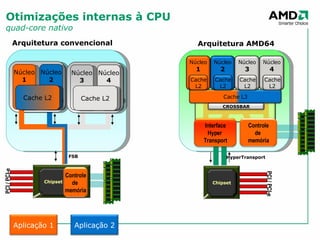

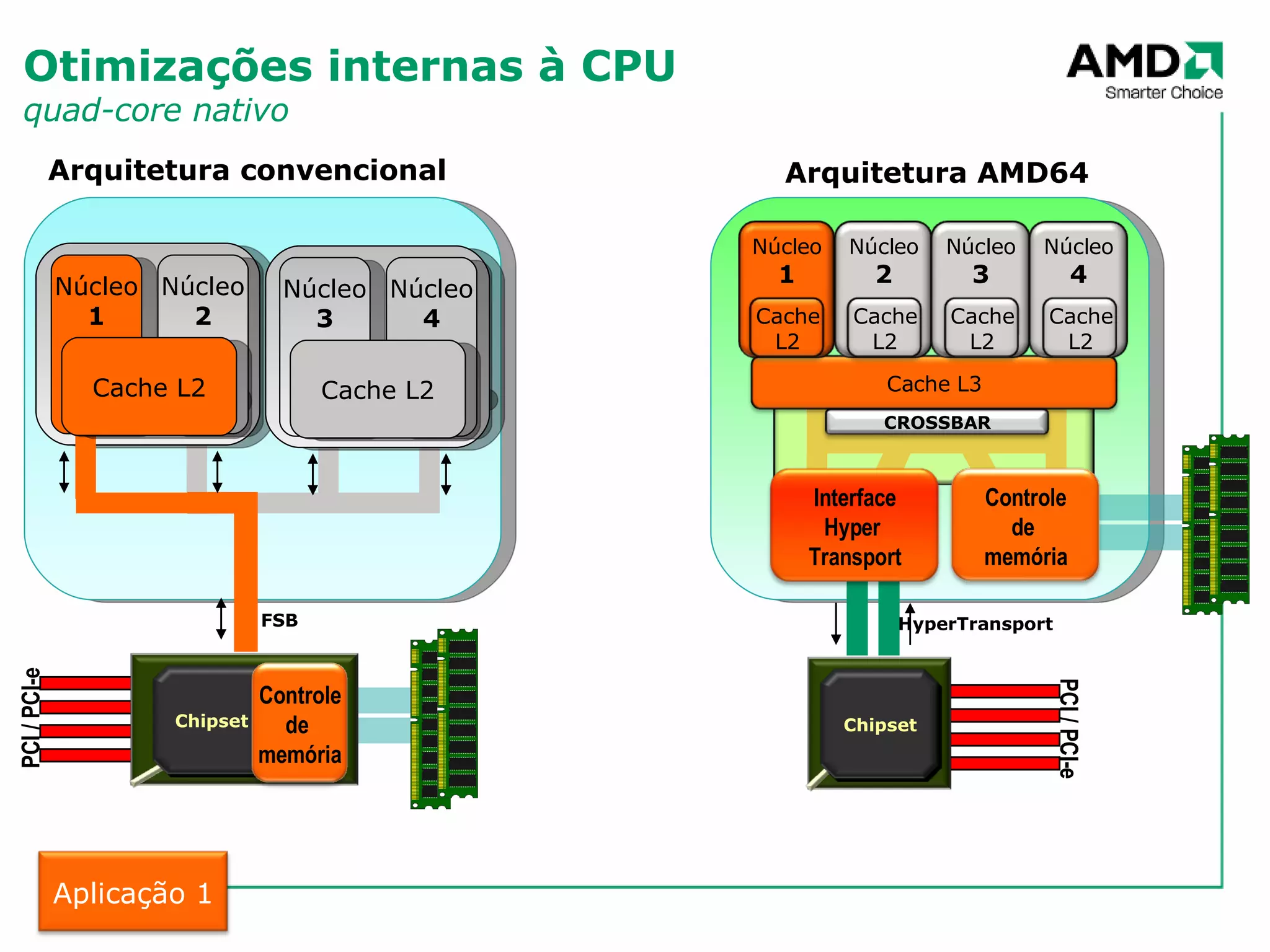

10. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1

11. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2

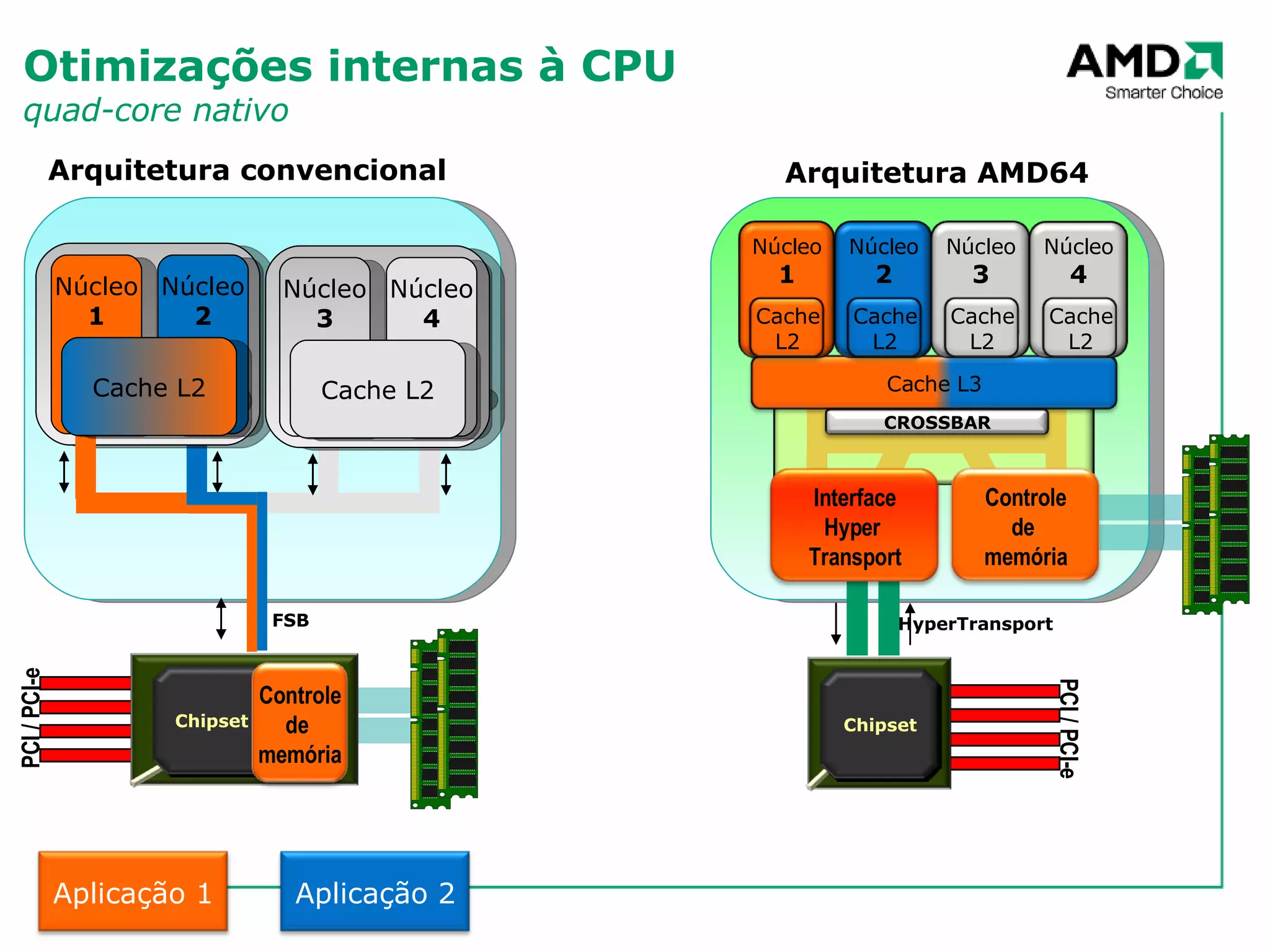

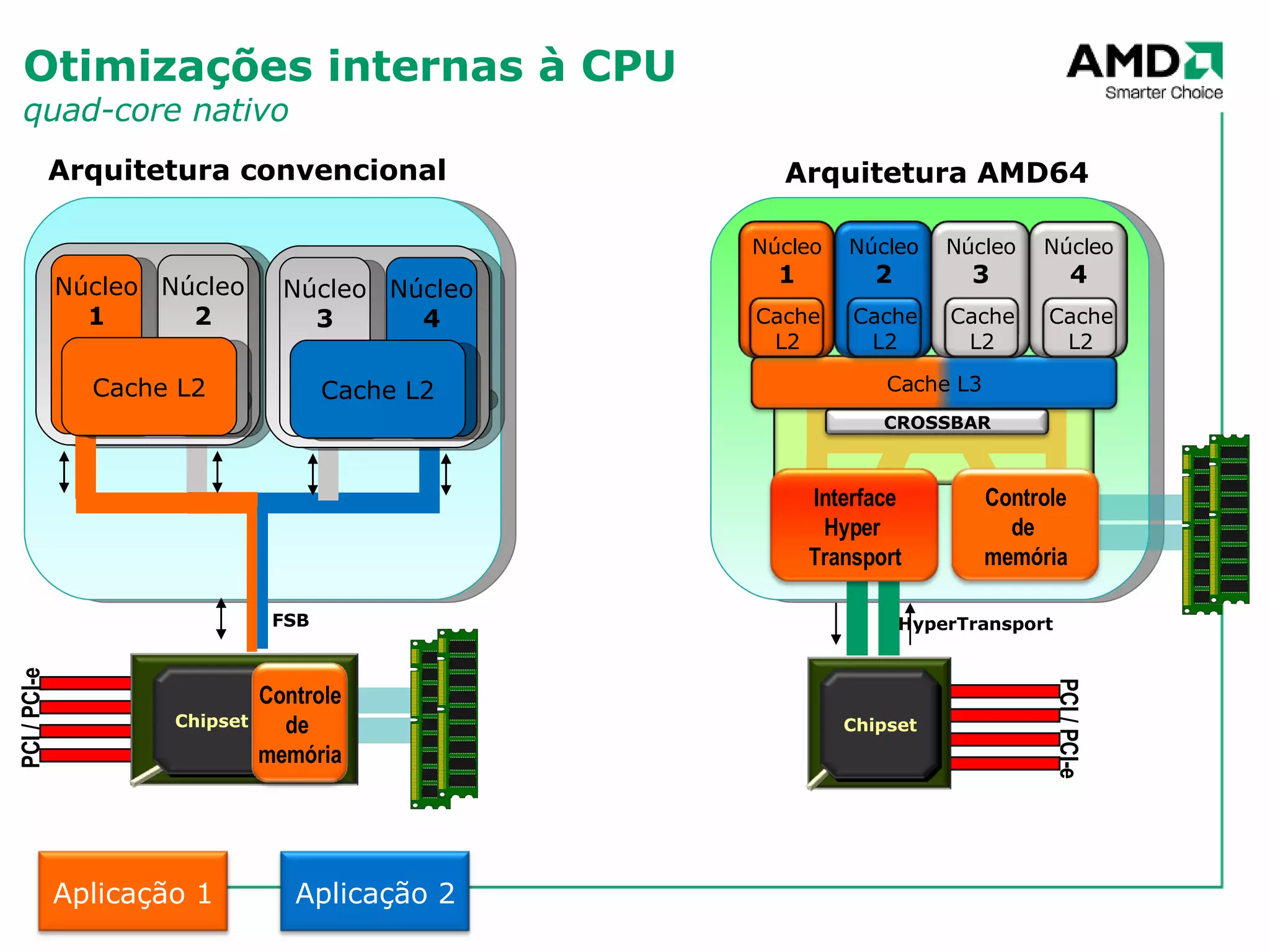

12. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2

13. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2

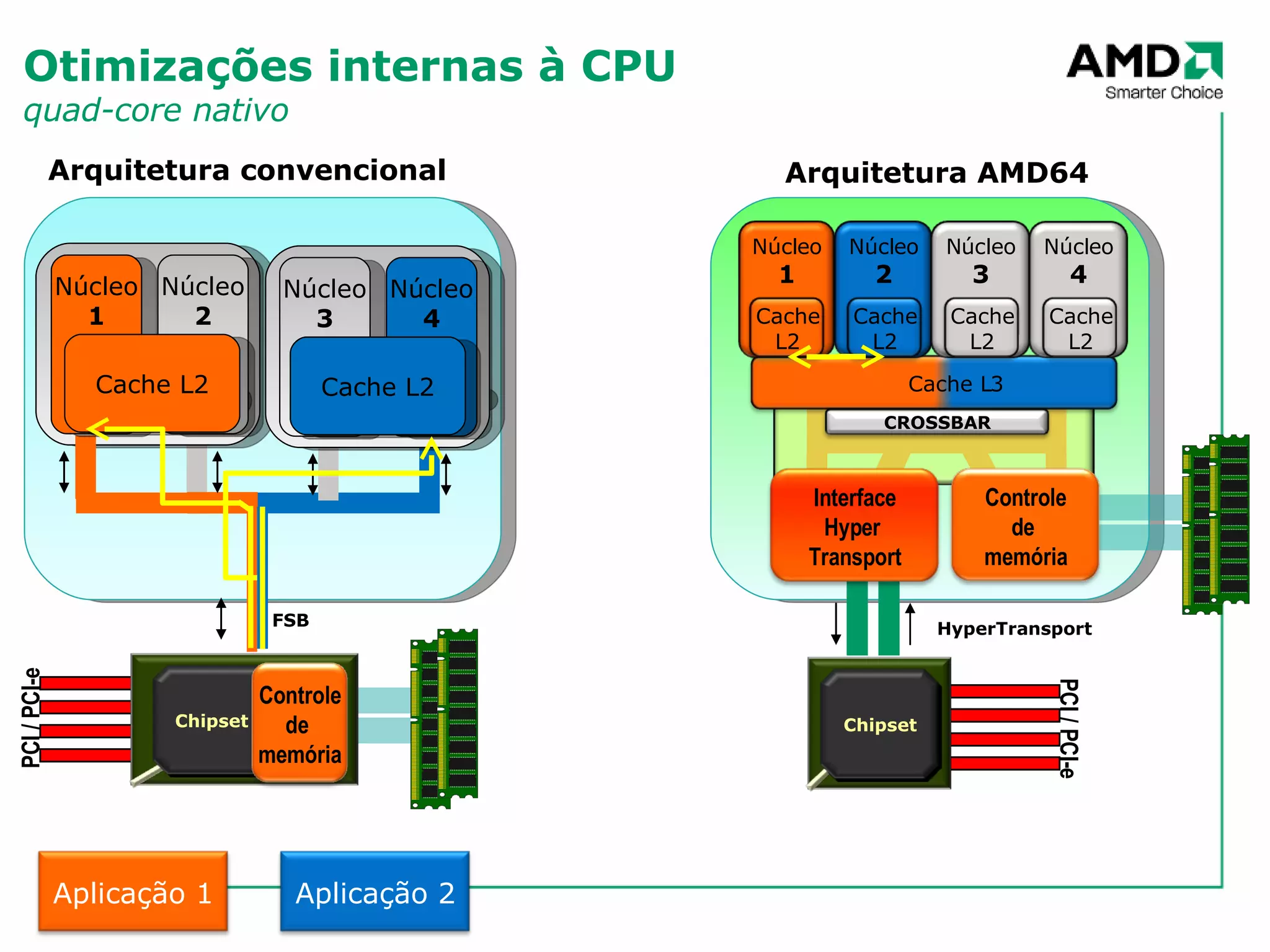

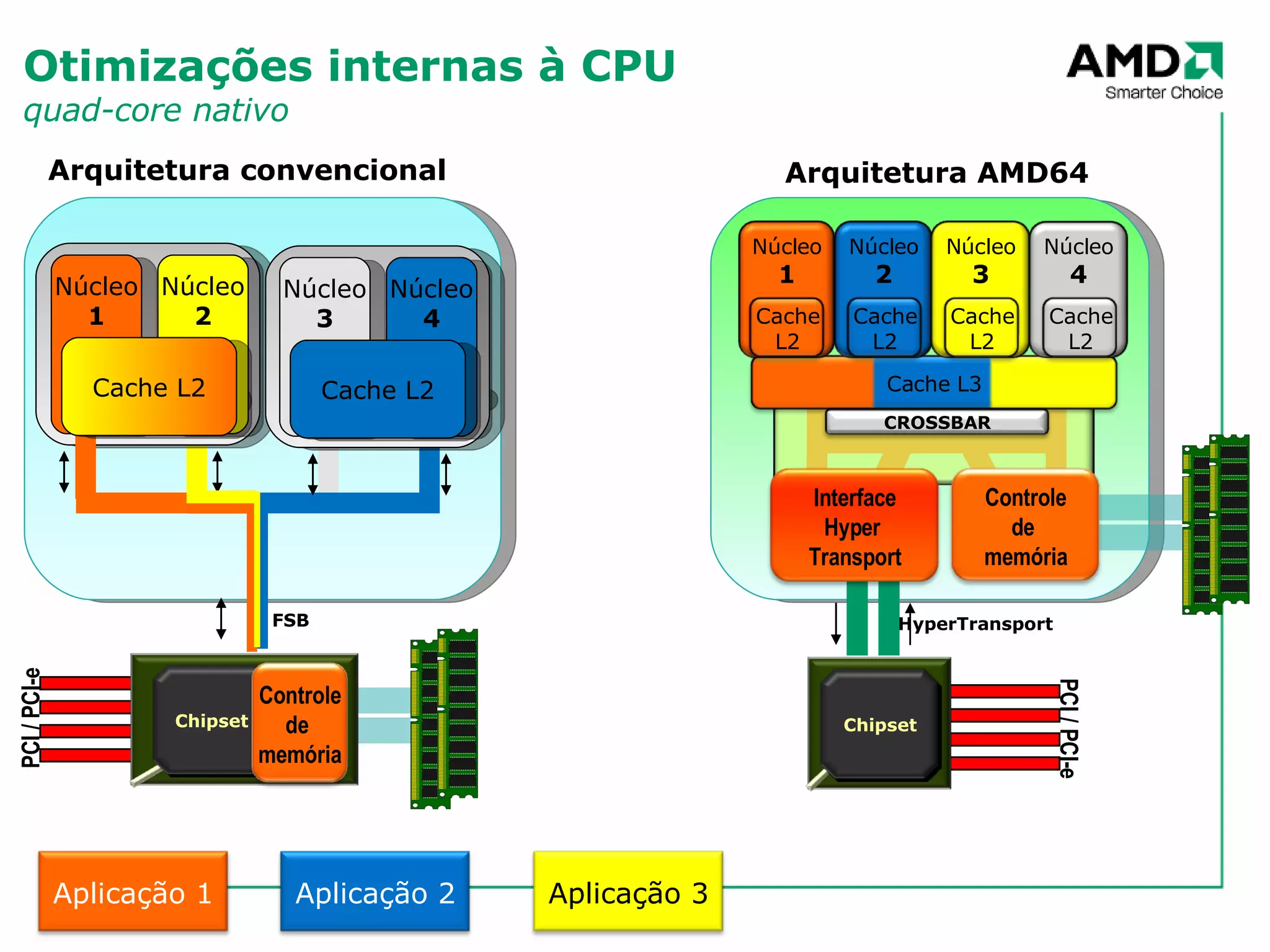

14. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2 Aplicação 3

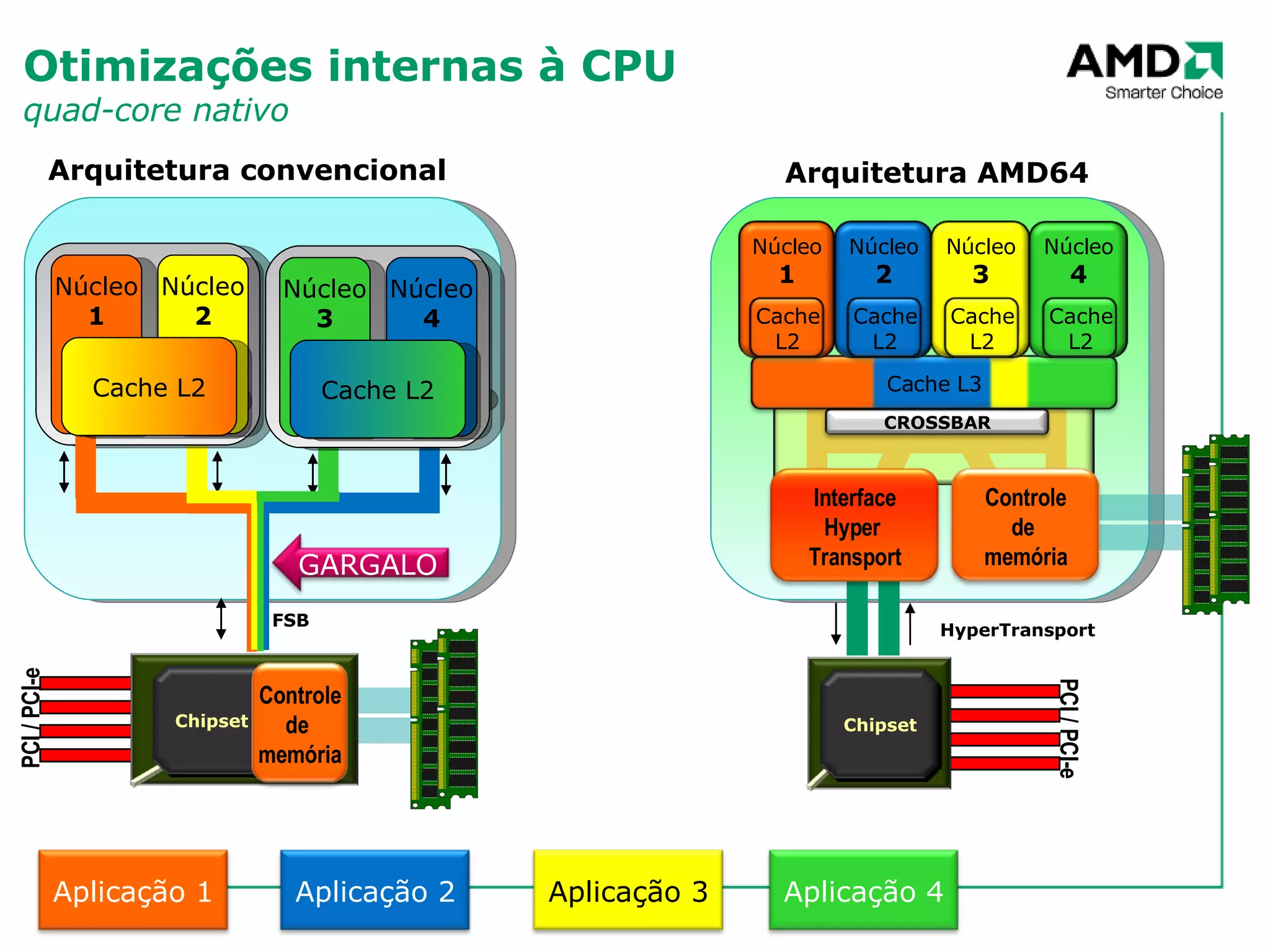

15. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2 Aplicação 3 Aplicação 4 GARGALO

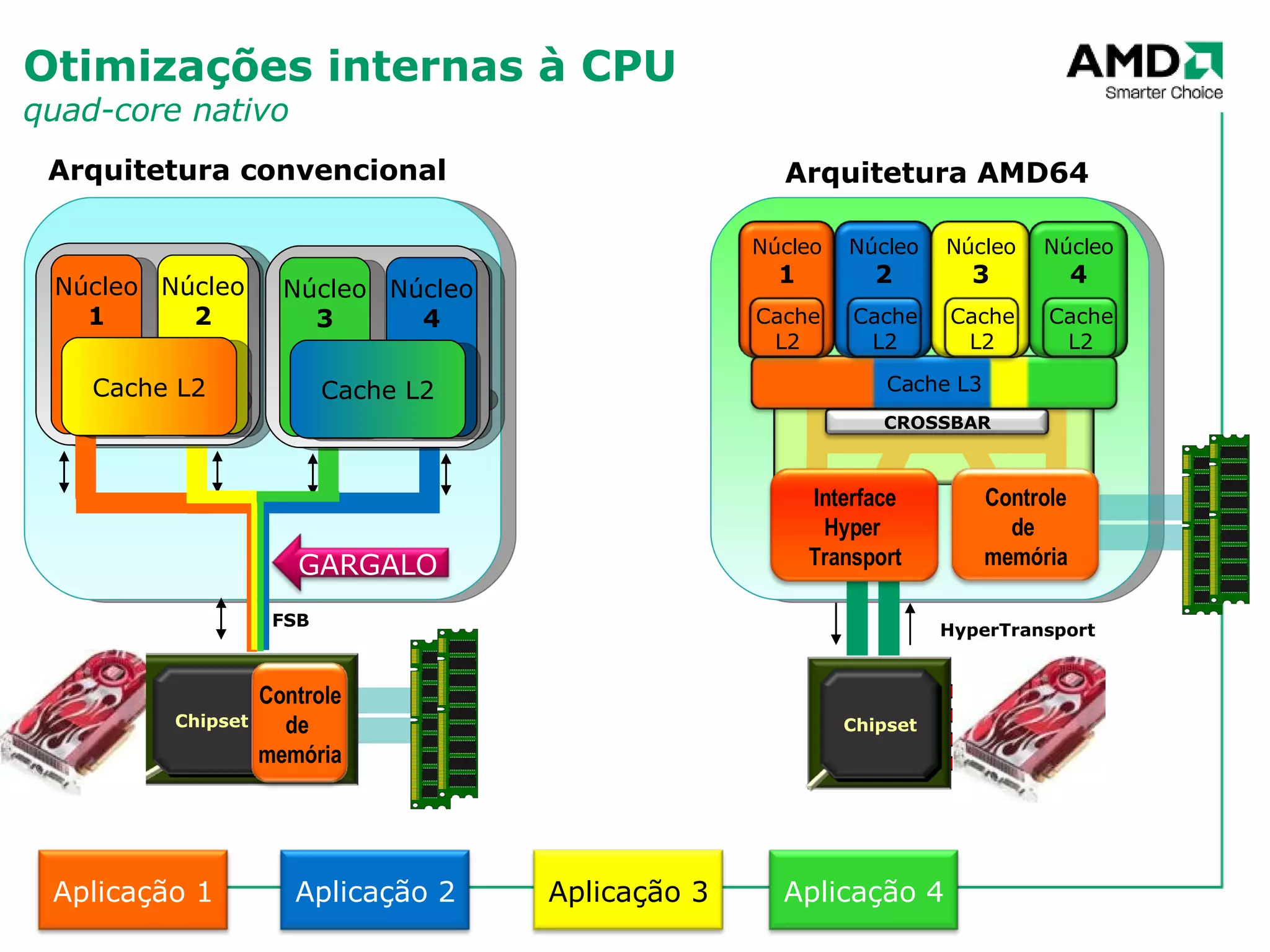

16. Otimizações internas à CPU quad-core nativo FSB HyperTransport Arquitetura convencional Arquitetura AMD64 Núcleo 1 Núcleo 2 Núcleo 3 Núcleo 4 Cache L2 Cache L2 Cache L3 PCI / PCI-e PCI / PCI-e Chipset Chipset Controle de memória Controle de memória Interface Hyper Transport Núcleo 1 Cache L2 CROSSBAR Núcleo 2 Cache L2 Núcleo 3 Cache L2 Núcleo 4 Cache L2 Aplicação 1 Aplicação 2 Aplicação 3 Aplicação 4 GARGALO

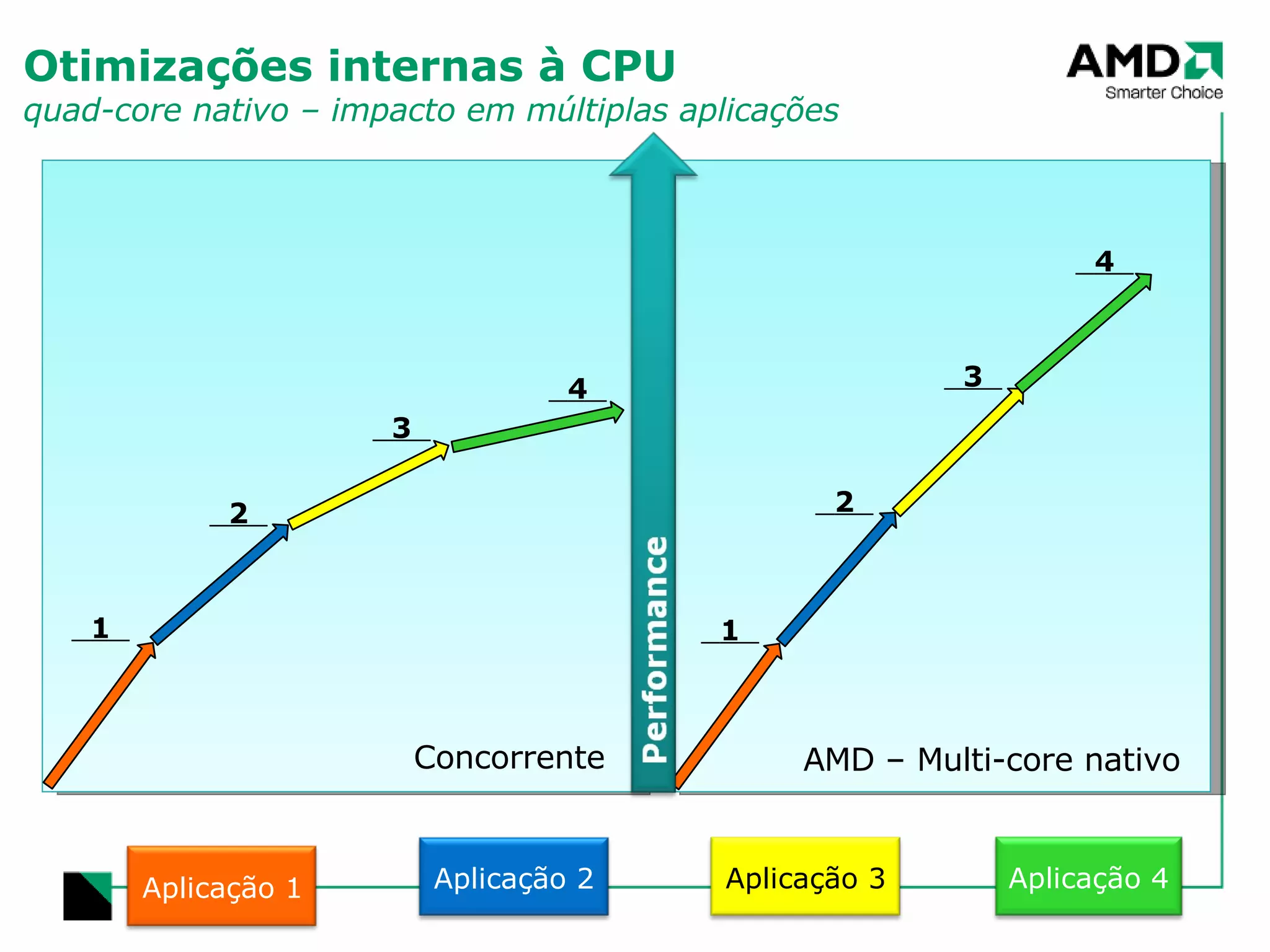

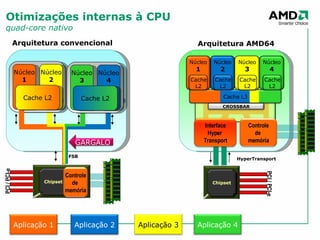

17. Otimizações internas à CPU quad-core nativo – impacto em múltiplas aplicações 1 1 Concorrente AMD – Multi-core nativo Aplicação 1 Aplicação 2 2 2 Aplicação 3 3 3 Aplicação 4 4 4

18. Um processador com menor consumo Melhor Performance por watt quando exigido Maior Economia quando ocioso Economia de energia Menor necessidade de infra-estrutura elétrica Menor consumo de ar condicionado Diminuição do ruído ambiente Redução estatística do número de falhas Menos manutenção requerida Maior capacidade de upgrade Utilização consciente da energia

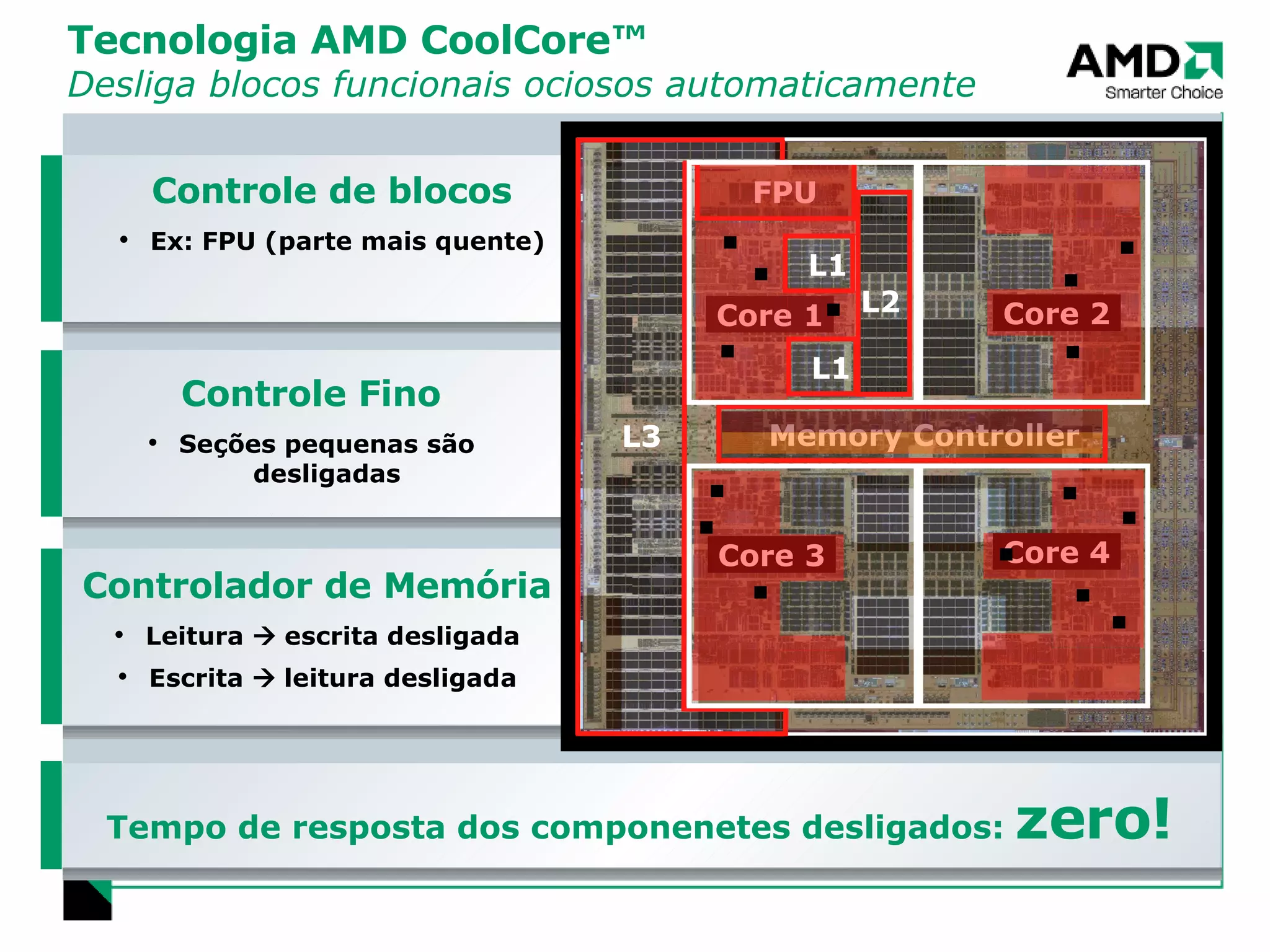

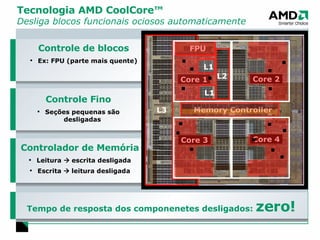

19. Tecnologia AMD CoolCore™ Desliga blocos funcionais ociosos automaticamente Controle de blocos Ex: FPU (parte mais quente) Controlador de Memória Leitura  escrita desligada Escrita  leitura desligada Controle Fino Seções pequenas são desligadas Tempo de resposta dos componenetes desligados: zero!

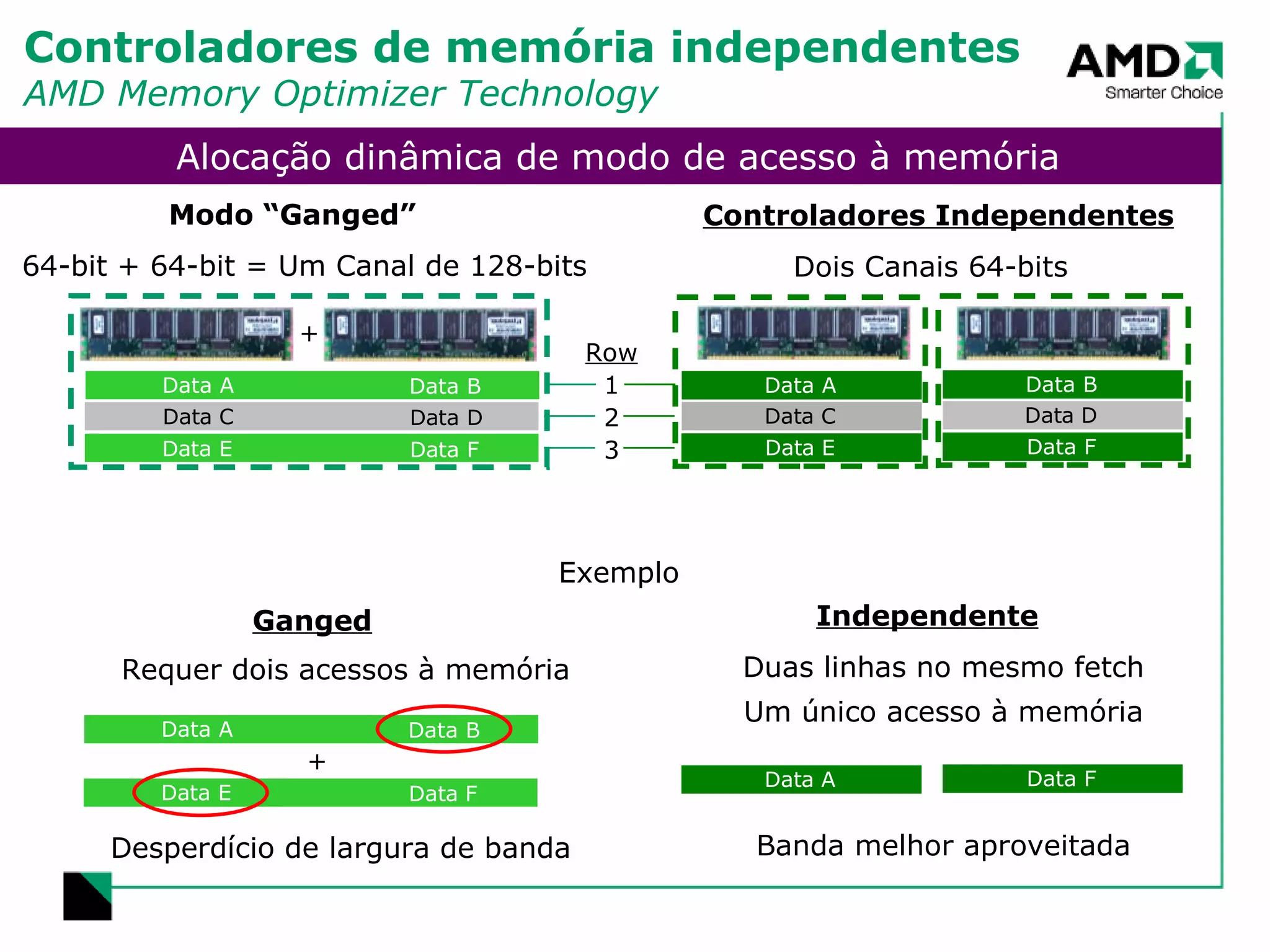

20. Controladores de memória independentes AMD Memory Optimizer Technology Modo “Ganged” Controladores Independentes Exemplo Ganged 64-bit + 64-bit = Um Canal de 128-bits Dois Canais 64-bits Requer dois acessos à memória Desperdício de largura de banda + Independente Duas linhas no mesmo fetch Um único acesso à memória Banda melhor aproveitada Data C Data D Data E Data B Row 1 2 3 Data C Data D + Alocação dinâmica de modo de acesso à memória Data A Data B Data E Data F Data A Data F Data A Data B Data E Data F Data F Data A

21. O AMD Phenom

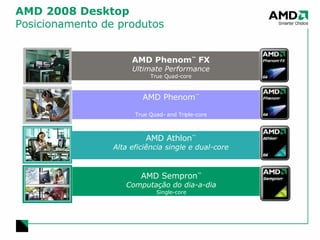

22. AMD Athlon ™ Alta eficiência single e dual-core AMD Sempron ™ Computação do dia-a-dia Single-core AMD Phenom ™ FX Ultimate Performance True Quad-core AMD 2008 Desktop Posicionamento de produtos AMD Phenom ™ True Quad- and Triple-core

23. Vantagens do AMD Phenom Medidas onde importa – nas aplicações reais Renderização de filmes 40% mais rápida Servidor multimídia para disponibilizar seus vídeos para dispositivos móveis Visualização de vídeos em alta definição Até 50% melhor performance para jogos em múltiplos monitores com alta resolução

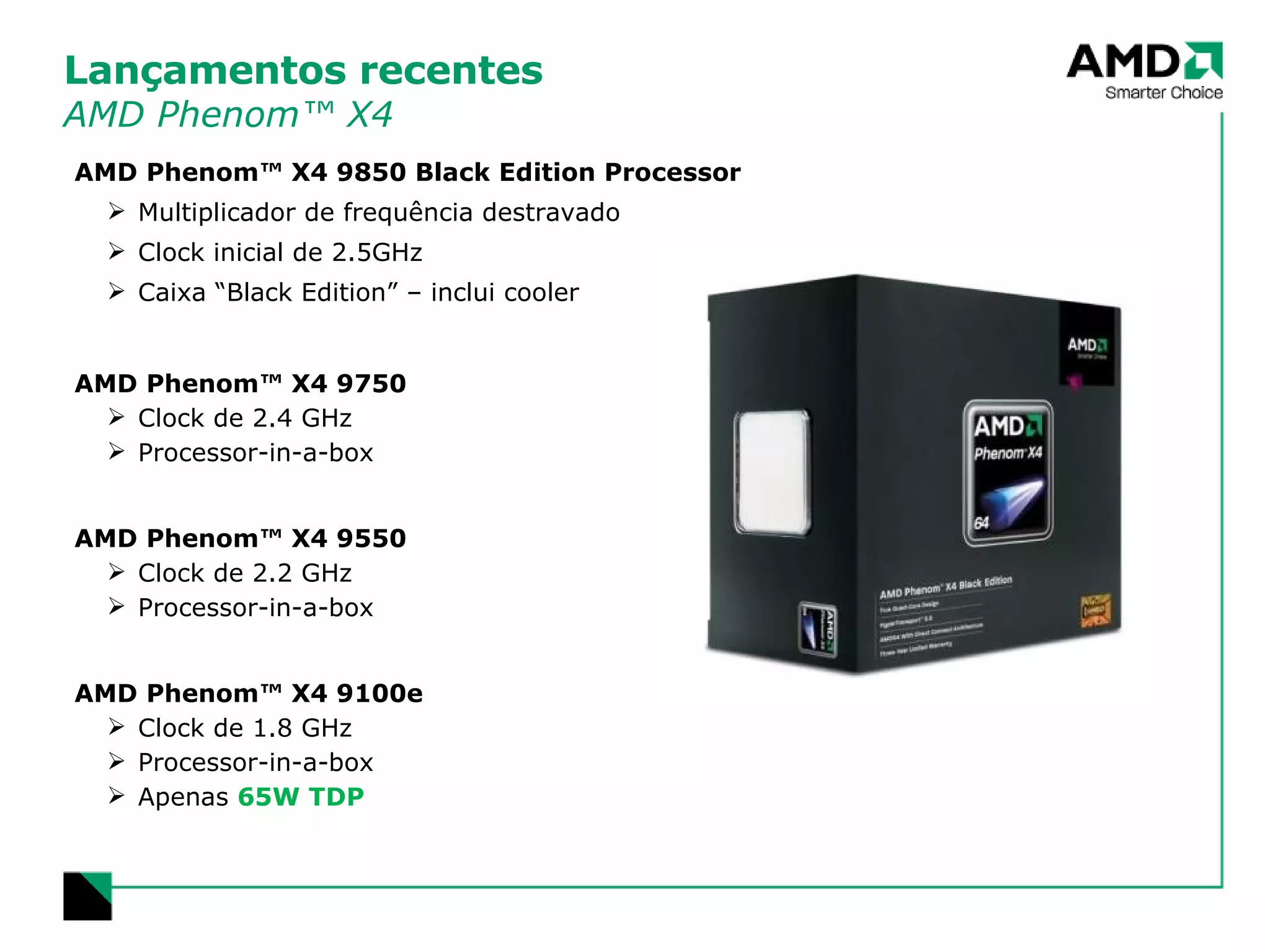

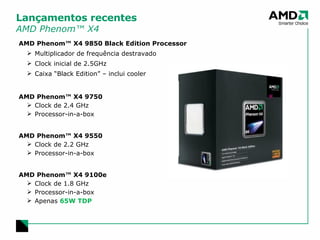

24. Lançamentos recentes AMD Phenom™ X4 AMD Phenom™ X4 9850 Black Edition Processor Multiplicador de frequência destravado Clock inicial de 2.5GHz Caixa “Black Edition” – inclui cooler AMD Phenom™ X4 9750 Clock de 2.4 GHz Processor-in-a-box AMD Phenom™ X4 9550 Clock de 2.2 GHz Processor-in-a-box AMD Phenom™ X4 9100e Clock de 1.8 GHz Processor-in-a-box Apenas 65W TDP

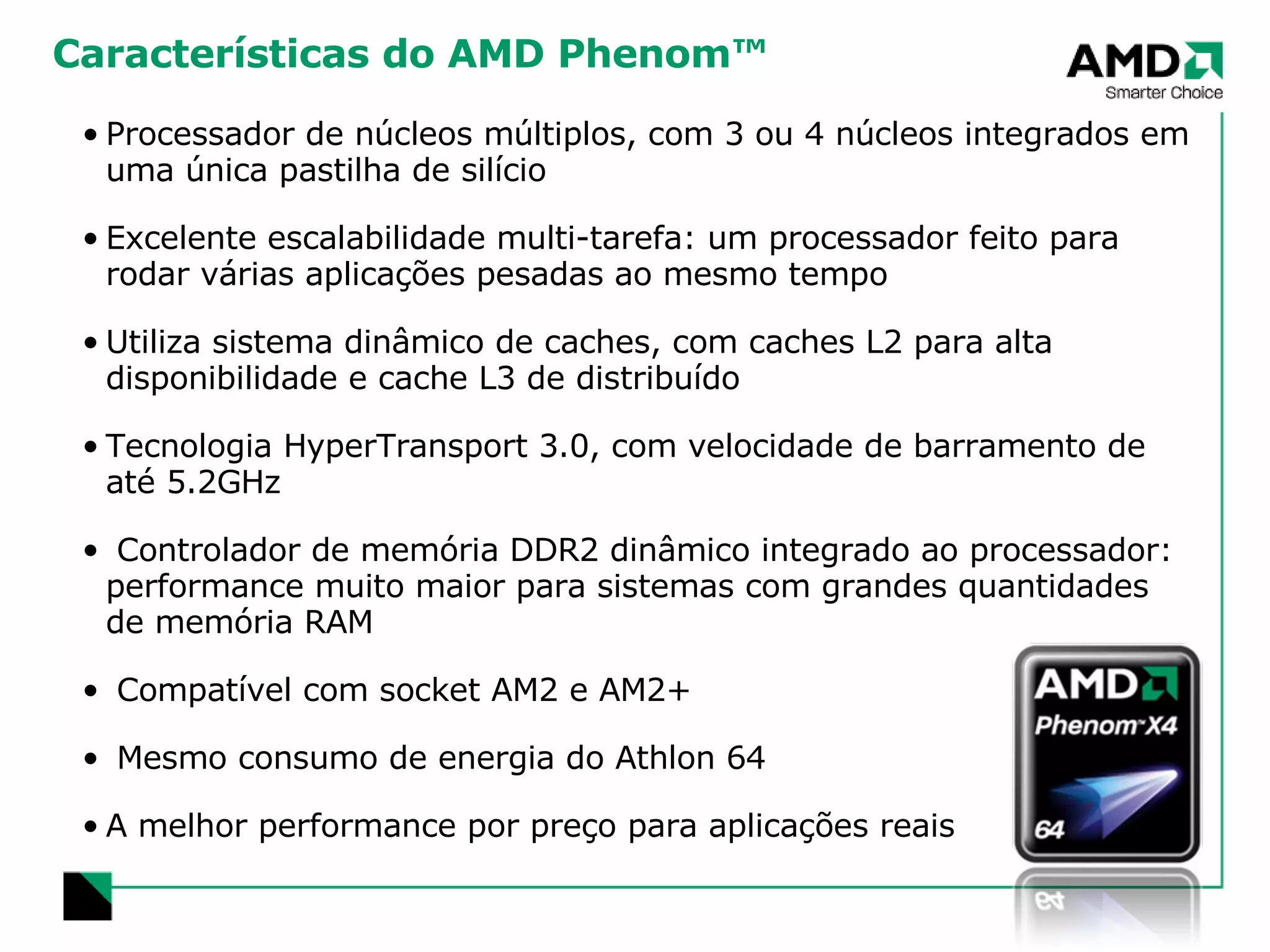

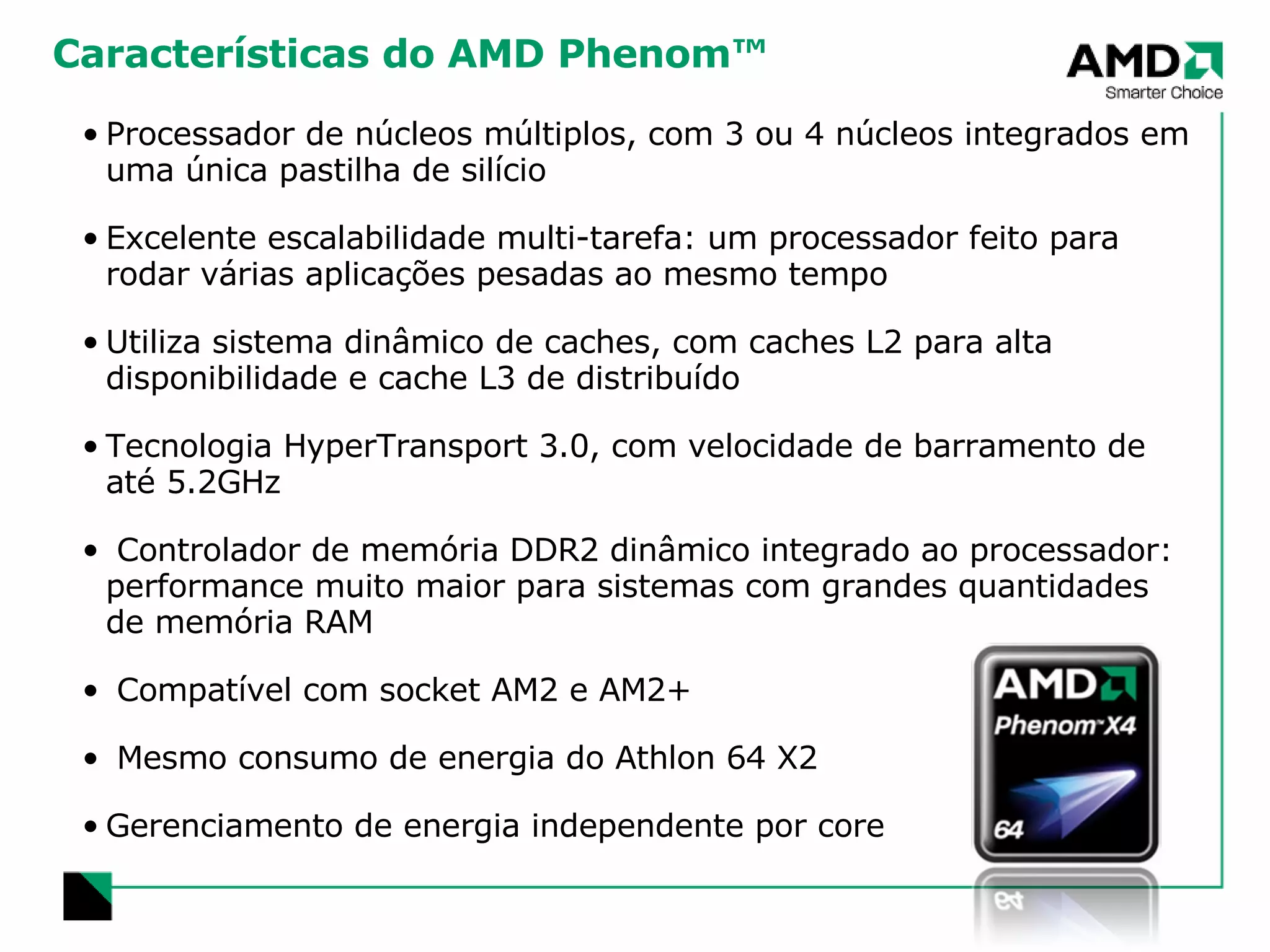

25. Características do AMD Phenom™ Processador de núcleos múltiplos, com 3 ou 4 núcleos integrados em uma única pastilha de silício Excelente escalabilidade multi-tarefa: um processador feito para rodar várias aplicações pesadas ao mesmo tempo Utiliza sistema dinâmico de caches, com caches L2 para alta disponibilidade e cache L3 de distribuído Tecnologia HyperTransport 3.0, com velocidade de barramento de até 5.2GHz Controlador de memória DDR2 dinâmico integrado ao processador: performance muito maior para sistemas com grandes quantidades de memória RAM Compatível com socket AM2 e AM2+ Mesmo consumo de energia do Athlon 64 X2 Gerenciamento de energia independente por core

26. A plataforma do AMD Phenom

27. Plataformas AMD Visão sobre as tendências em desktops Vídeo de alta definição Multi-core nativo Barramento HyperTransport de até 5.2GHz Suporte a Multi-GPU Suporte a PCI Express ® 2.0 e DirectX 10.1 Performance escalável Melhor experiência ao usar o PC Saídas HDMI e Display Port Áudio Digital Surround Tecnologia Cool’n’Quiet TM 2.0 Alta performance com muita memória Suporte a Blu-Ray, H.264, MPEG-4, etc Sistemas com múltiplos monitores Aceleração gráfica em gráficos integrado e externo Vídeo em Full HD - 1080P com UVD

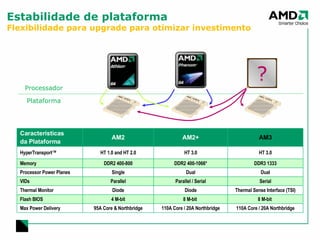

28. Estabilidade de plataforma Flexibilidade para upgrade para otimizar investimento Processador Plataforma Características da Plataforma AM2 AM2+ AM3 HyperTransport™ HT 1.0 and HT 2.0 HT 3.0 HT 3.0 Memory DDR2 400-800 DDR2 400-1066* DDR3 1333 Processor Power Planes Single Dual Dual VIDs Parallel Parallel / Serial Serial Thermal Monitor Diode Diode Thermal Sense Interface (TSI) Flash BIOS 4 M-bit 8 M-bit 8 M-bit Max Power Delivery 95A Core & Northbridge 110A Core / 20A Northbridge 110A Core / 20A Northbridge ?

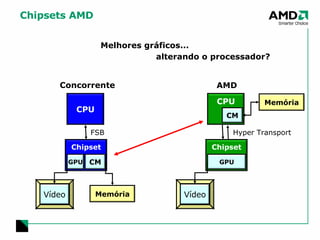

29. Chipsets AMD Vídeo FSB Vídeo Hyper Transport Concorrente AMD Melhores gráficos... alterando o processador? CPU Chipset GPU CM Memória Vídeo CPU Chipset GPU CM Memória Vídeo

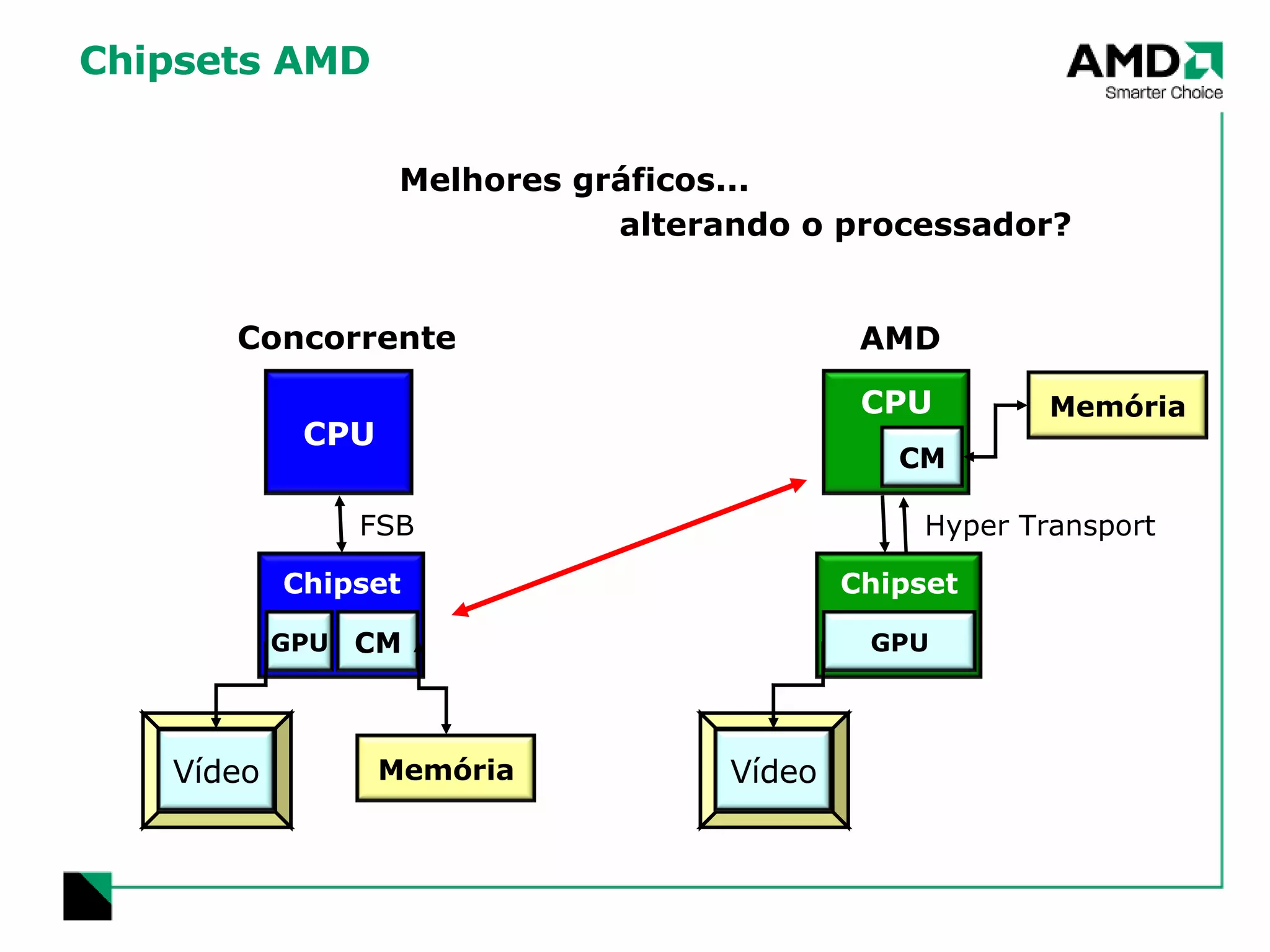

30. Evolução em detalhes

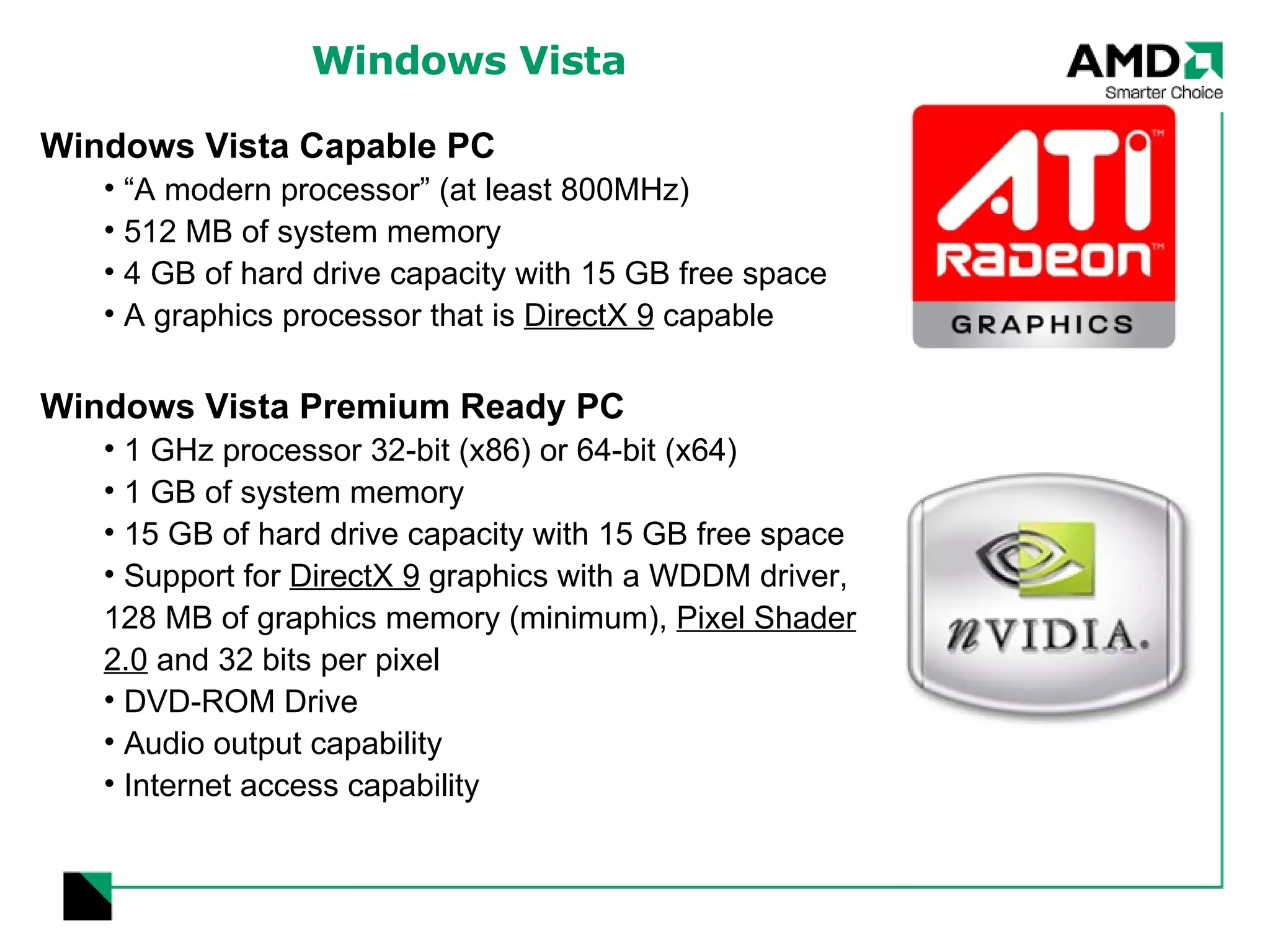

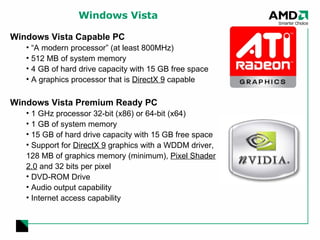

32. Windows Vista Windows Vista Capable PC “ A modern processor” (at least 800MHz) 512 MB of system memory 4 GB of hard drive capacity with 15 GB free space A graphics processor that is DirectX 9 capable Windows Vista Premium Ready PC 1 GHz processor 32-bit (x86) or 64-bit (x64) 1 GB of system memory 15 GB of hard drive capacity with 15 GB free space Support for DirectX 9 graphics with a WDDM driver, 128 MB of graphics memory (minimum), Pixel Shader 2.0 and 32 bits per pixel DVD-ROM Drive Audio output capability Internet access capability

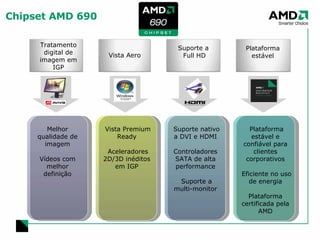

33. Chipset AMD 690 Tratamento digital de imagem em IGP Vista Aero Suporte a Full HD Plataforma estável Melhor qualidade de imagem Vídeos com melhor definição Vista Premium Ready Aceleradores 2D/3D inéditos em IGP Suporte nativo a DVI e HDMI Controladores SATA de alta performance Suporte a multi-monitor Plataforma estável e confiável para clientes corporativos Eficiente no uso de energia Plataforma certificada pela AMD

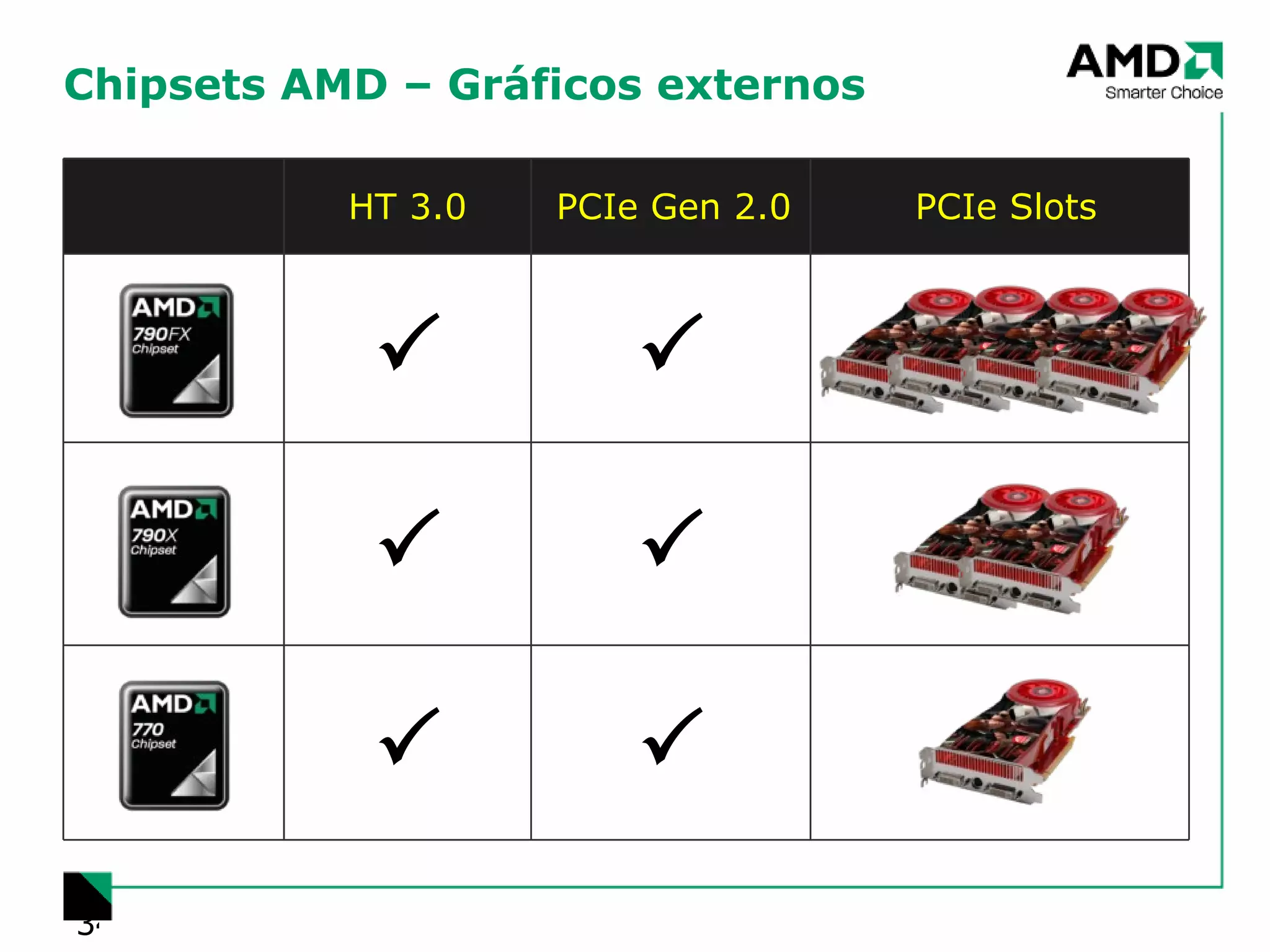

34. Chipsets AMD – Gráficos externos HT 3.0 PCIe Gen 2.0 PCIe Slots      

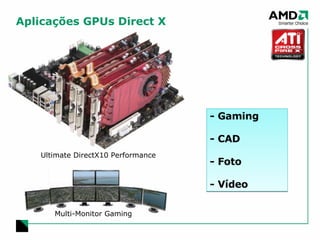

35. Aplicações GPUs Direct X - Gaming - CAD - Foto - Vídeo Ultimate DirectX10 Performance Multi-Monitor Gaming

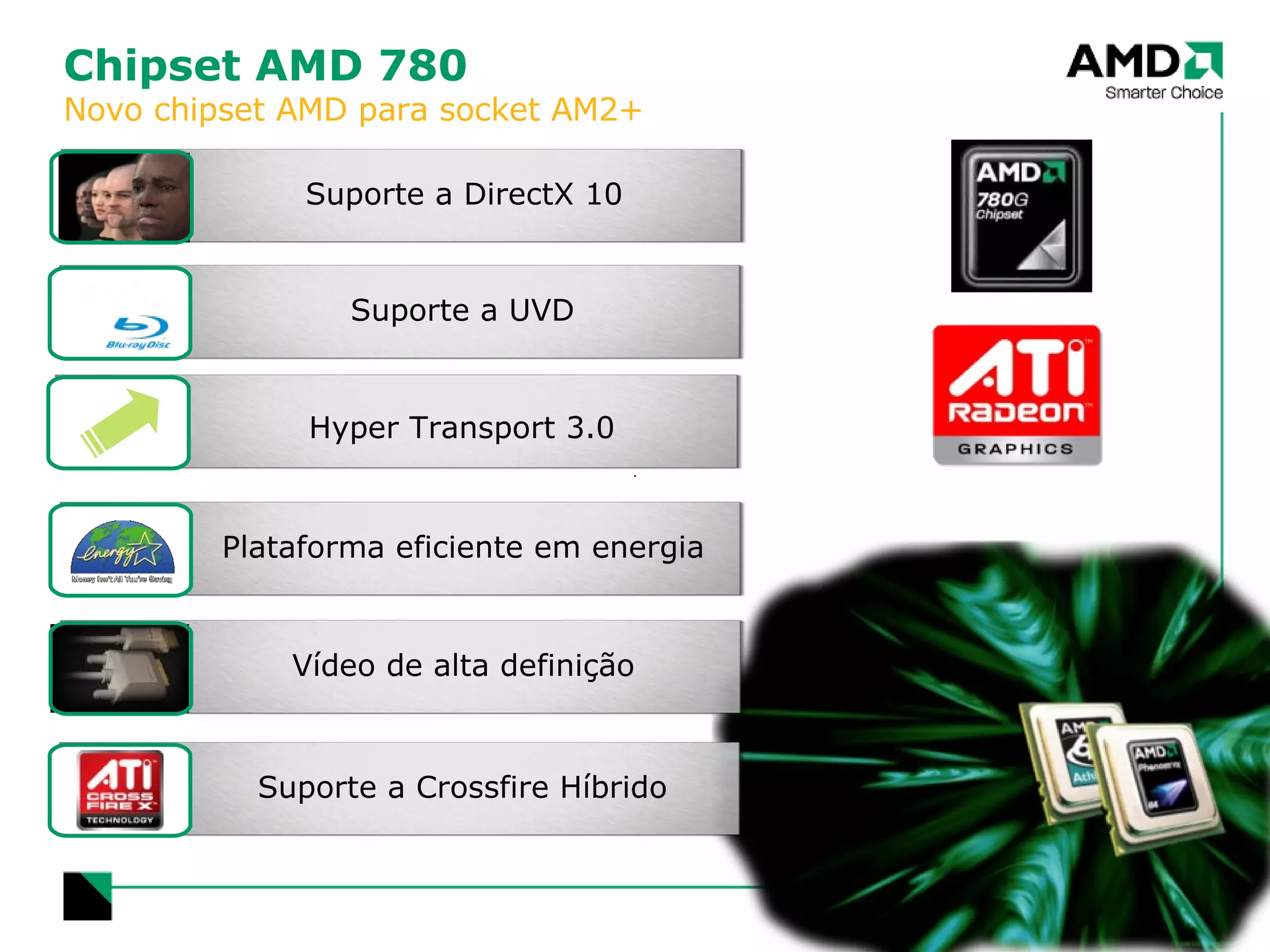

36. Chipset AMD 780 Novo chipset AMD para socket AM2+ Suporte a DirectX 10 Suporte a UVD Hyper Transport 3.0 Plataforma eficiente em energia Vídeo de alta definição Suporte a Crossfire Híbrido

37. Análise Competitiva

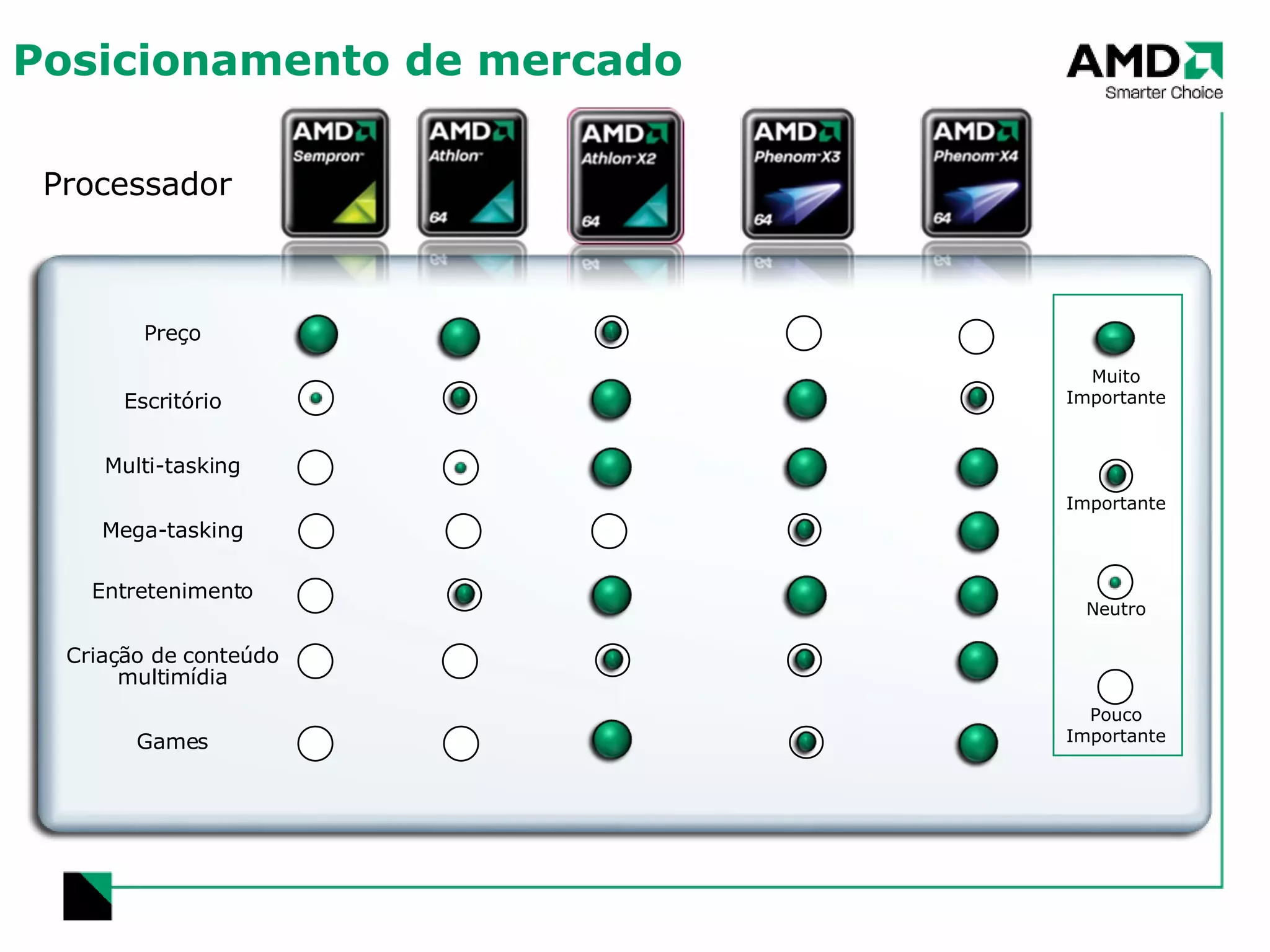

38. Posicionamento de mercado Processador Preço Escritório Multi-tasking Mega-tasking Entretenimento Criação de conteúdo multimídia Games Muito Importante Importante Neutro Pouco Importante

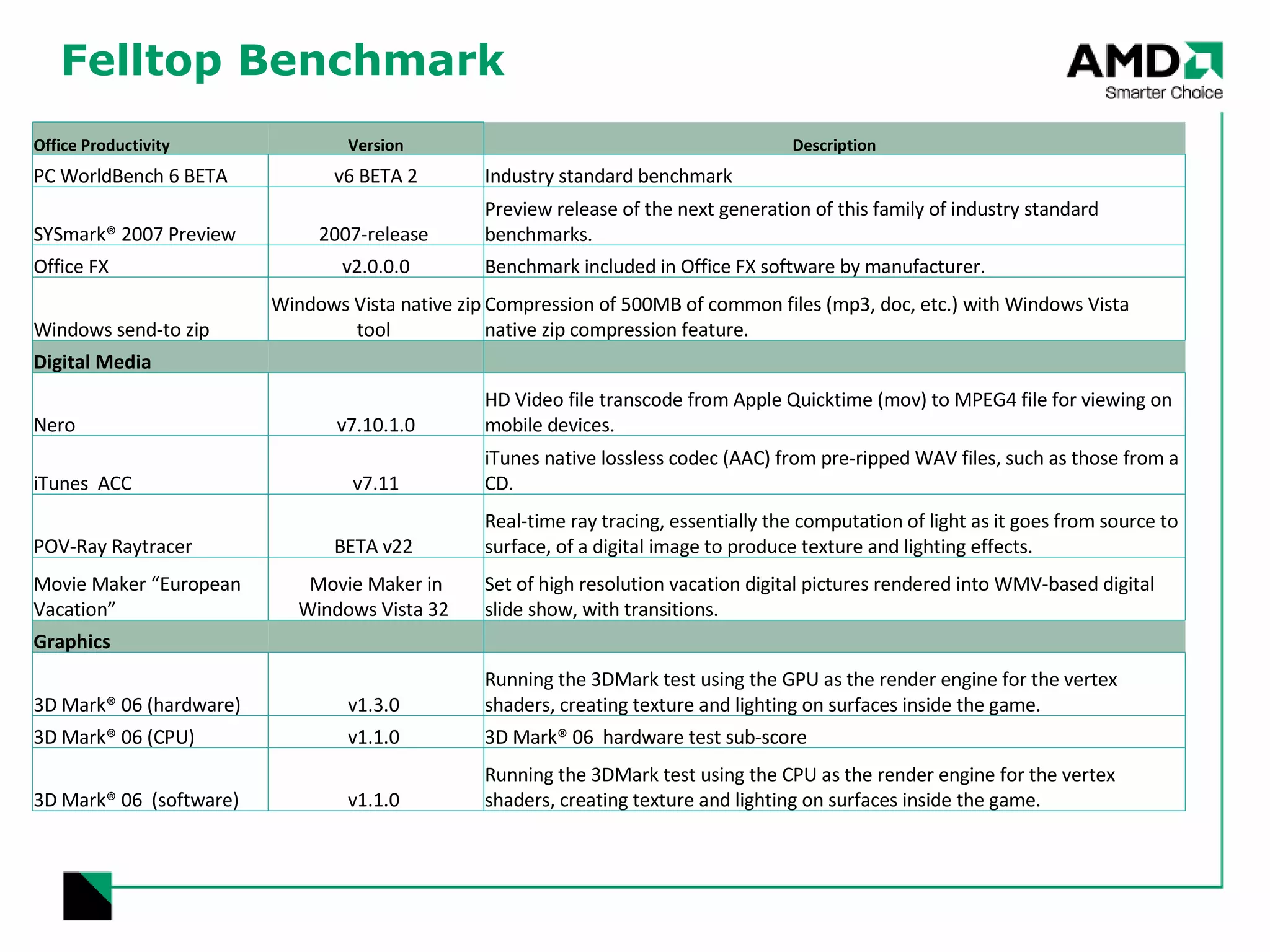

39. Felltop Benchmark Office Productivity Version Description PC WorldBench 6 BETA v6 BETA 2 Industry standard benchmark SYSmark® 2007 Preview 2007-release Preview release of the next generation of this family of industry standard benchmarks. Office FX v2.0.0.0 Benchmark included in Office FX software by manufacturer. Windows send-to zip Windows Vista native zip tool Compression of 500MB of common files (mp3, doc, etc.) with Windows Vista native zip compression feature. Digital Media Nero v7.10.1.0 HD Video file transcode from Apple Quicktime (mov) to MPEG4 file for viewing on mobile devices. iTunes ACC v7.11 iTunes native lossless codec (AAC) from pre-ripped WAV files, such as those from a CD. POV-Ray Raytracer BETA v22 Real-time ray tracing, essentially the computation of light as it goes from source to surface, of a digital image to produce texture and lighting effects. Movie Maker “European Vacation” Movie Maker in Windows Vista 32 Set of high resolution vacation digital pictures rendered into WMV-based digital slide show, with transitions. Graphics 3D Mark® 06 (hardware) v1.3.0 Running the 3DMark test using the GPU as the render engine for the vertex shaders, creating texture and lighting on surfaces inside the game. 3D Mark® 06 (CPU) v1.1.0 3D Mark® 06 hardware test sub-score 3D Mark® 06 (software) v1.1.0 Running the 3DMark test using the CPU as the render engine for the vertex shaders, creating texture and lighting on surfaces inside the game.

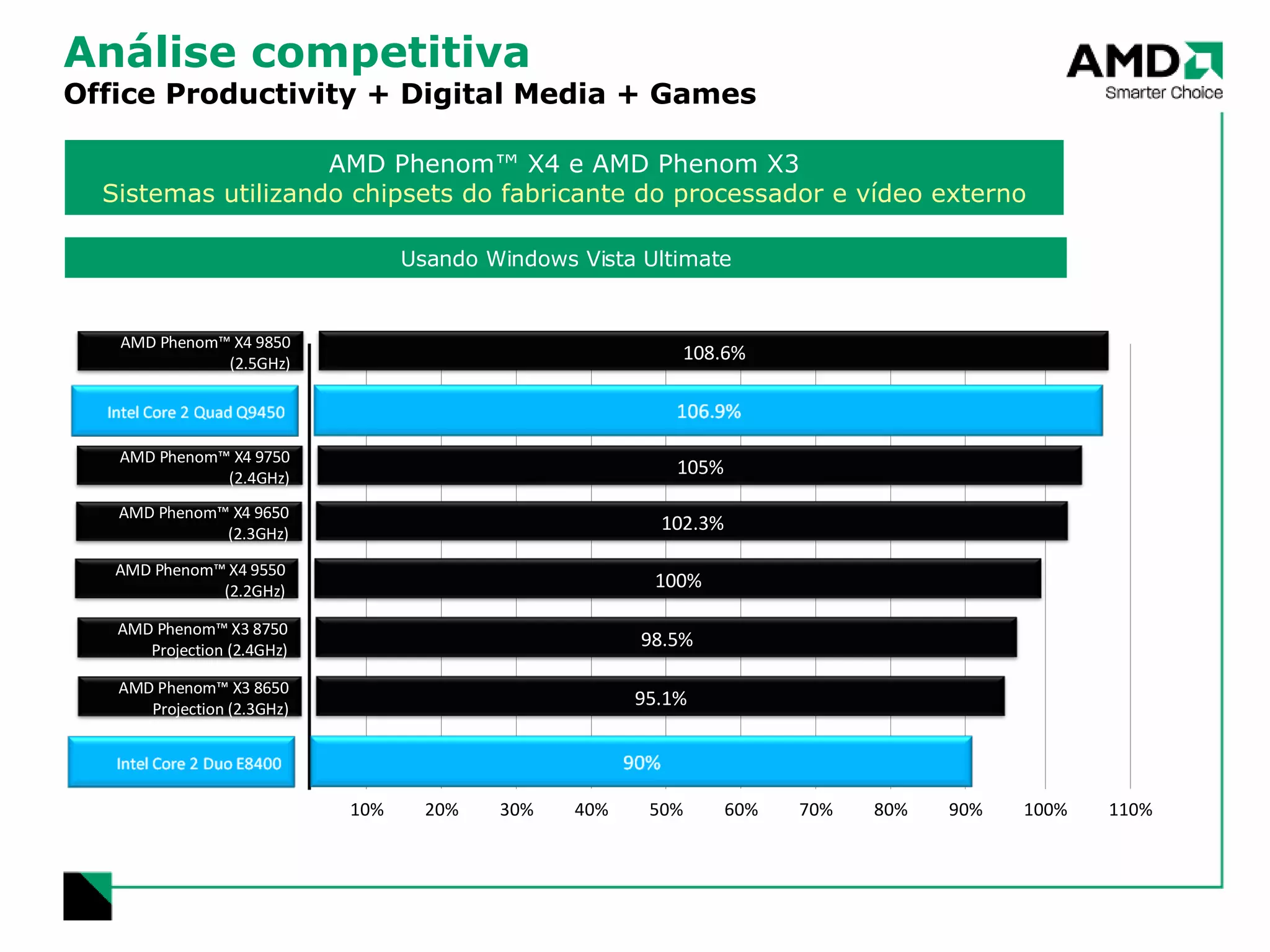

40. Análise competitiva Office Productivity + Digital Media + Games AMD Phenom™ X4 e AMD Phenom X3 Sistemas utilizando chipsets do fabricante do processador e vídeo externo Usando Windows Vista Ultimate 70% 10% 30% 50% 20% 40% 60% 80% 90% 100% 110% 95.1% AMD Phenom™ X3 8650 Projection (2.3GHz) 102.3% AMD Phenom™ X4 9650 (2.3GHz) 98.5% AMD Phenom™ X3 8750 Projection (2.4GHz) 105% AMD Phenom™ X4 9750 (2.4GHz) 108.6% AMD Phenom™ X4 9850 (2.5GHz) 100% AMD Phenom™ X4 9550 (2.2GHz)

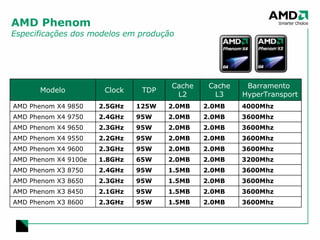

41. AMD Phenom Especificações dos modelos em produção Modelo Clock TDP Cache L2 Cache L3 Barramento HyperTransport AMD Phenom X4 9850 2.5GHz 125W 2.0MB 2.0MB 4000Mhz AMD Phenom X4 9750 2.4GHz 95W 2.0MB 2.0MB 3600Mhz AMD Phenom X4 9650 2.3GHz 95W 2.0MB 2.0MB 3600Mhz AMD Phenom X4 9550 2.2GHz 95W 2.0MB 2.0MB 3600Mhz AMD Phenom X4 9600 2.3GHz 95W 2.0MB 2.0MB 3600Mhz AMD Phenom X4 9100e 1.8GHz 65W 2.0MB 2.0MB 3200Mhz AMD Phenom X3 8750 2.4GHz 95W 1.5MB 2.0MB 3600Mhz AMD Phenom X3 8650 2.3GHz 95W 1.5MB 2.0MB 3600Mhz AMD Phenom X3 8450 2.1GHz 95W 1.5MB 2.0MB 3600Mhz AMD Phenom X3 8600 2.3GHz 95W 1.5MB 2.0MB 3600Mhz

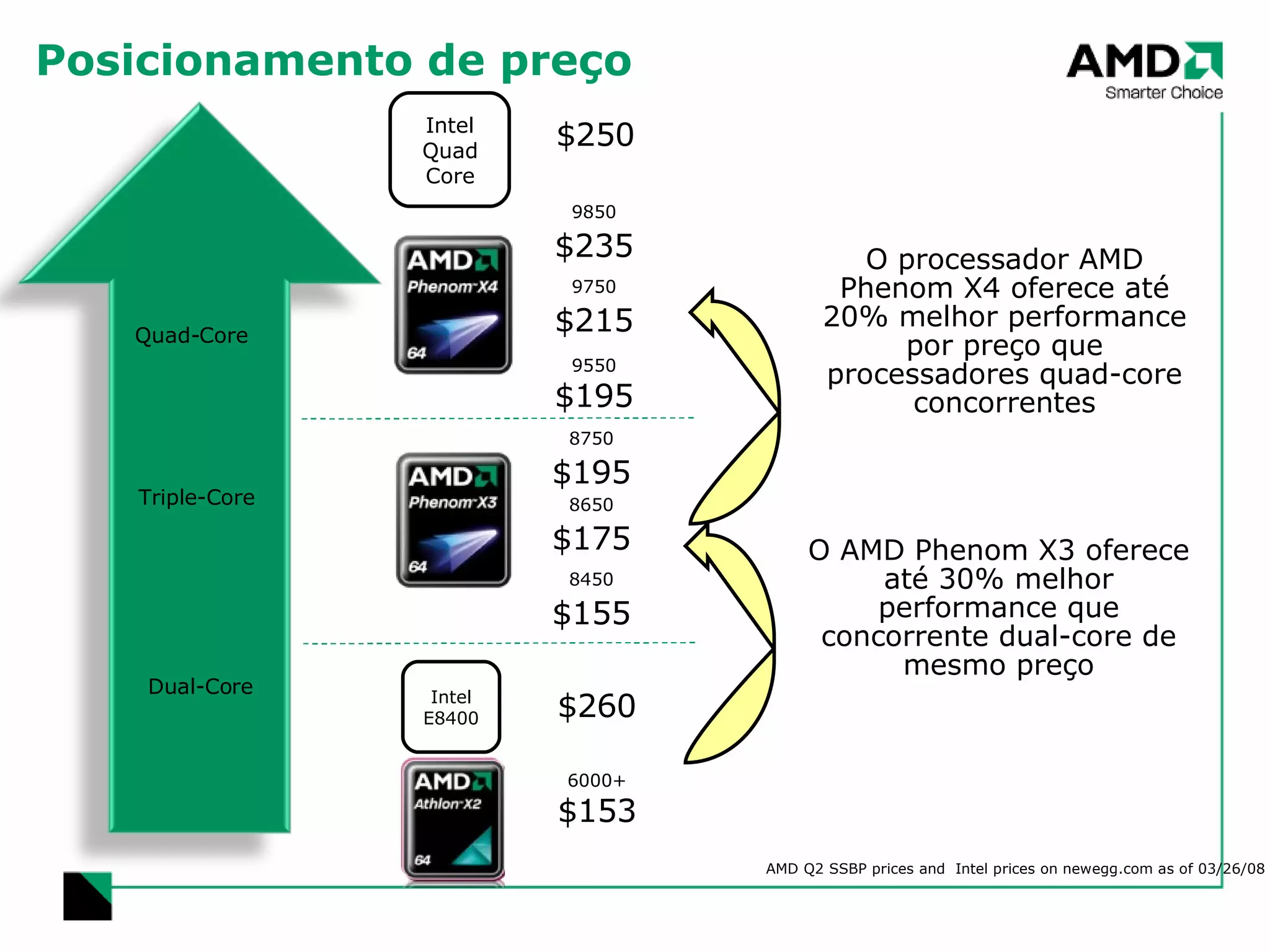

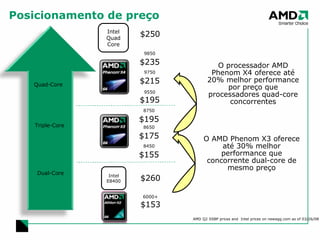

42. Posicionamento de preço 6000+ $153 Triple-Core Quad-Core Intel E8400 $260 9850 $235 9750 $215 9550 $195 Intel Quad Core $250 AMD Q2 SSBP prices and Intel prices on newegg.com as of 03/26/08 Dual-Core 8750 $195 8650 $175 8450 $155 O AMD Phenom X3 oferece até 30% melhor performance que concorrente dual-core de mesmo preço O processador AMD Phenom X4 oferece até 20% melhor performance por preço que processadores quad-core concorrentes

43. Características do AMD Phenom™ Processador de núcleos múltiplos, com 3 ou 4 núcleos integrados em uma única pastilha de silício Excelente escalabilidade multi-tarefa: um processador feito para rodar várias aplicações pesadas ao mesmo tempo Utiliza sistema dinâmico de caches, com caches L2 para alta disponibilidade e cache L3 de distribuído Tecnologia HyperTransport 3.0, com velocidade de barramento de até 5.2GHz Controlador de memória DDR2 dinâmico integrado ao processador: performance muito maior para sistemas com grandes quantidades de memória RAM Compatível com socket AM2 e AM2+ Mesmo consumo de energia do Athlon 64 A melhor performance por preço para aplicações reais
