Este documento compara três placas-mãe compatíveis com processadores Intel Core de 4a geração: ASUS H81M-A/BR, MSI H81M-E33 e GIGABYTE GA-H81M-H. Todas suportam até 16GB de memória DDR3, possuem vídeo onboard e portas SATA 3Gb/s e SATA 6Gb/s. A placa ASUS é a mais cara, enquanto as placas MSI e GIGABYTE custam aproximadamente o mesmo preço.

1. Trabalho: Laboratório de
Hardware
Comparativo Entre Placas-mãe

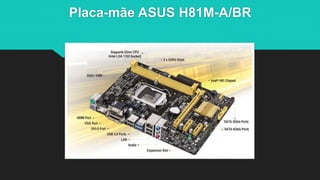

2. Placa-mãe ASUS H81M-A/BR

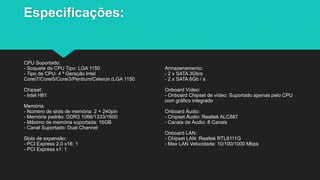

3. Especificações:
CPU Suportado:
- Soquete da CPU Tipo: LGA 1150
- Tipo de CPU: 4 ª Geração Intel
Corei7/Corei5/Corei3/Pentium/Celeron (LGA 1150
Chipset:
- Intel H81
Memória:
- Número de slots de memória: 2 × 240pin
- Memória padrão: DDR3 1066/1333/1600
- Máximo de memória suportada: 16GB
- Canal Suportado: Dual Channel
Slots de expansão:
- PCI Express 2.0 x16: 1
- PCI Express x1: 1
Armazenamento:
- 2 x SATA 3Gb/s
- 2 x SATA 6Gb / s
Onboard Vídeo:
- Onboard Chipset de vídeo: Suportado apenas pelo CPU
com gráfico integrado
Onboard Áudio:
- Chipset Áudio: Realtek ALC887
- Canais de Áudio: 8 Canais
Onboard LAN:
- Chipset LAN: Realtek RTL8111G
- Max LAN Velocidade: 10/100/1000 Mbps

4. Conectores I / O Interno:
- 4 x USB 2.0
- 1 x ATX de 24 pinos conector de alimentação
- 1 x conector de alimentação 4-pinos ATX 12V
- CPU x 1 / Sistema x 2 conectores de ventilador
- 1 x Clear CMOS jumper de
- 1 x conector de porta serial
- 1 x Trusted Platform Module (TPM) header
- 1 x áudio do painel frontal conector
- 1 x conector Chassis Intrusion
Peso
660 gramas (bruto com embalagem)
Portas do painel traseiro:
- PS / 2: 1 x PS / 2 porta de teclado / mouse
- 1/2 x porta de mouse PS
- Portas de vídeo: 1 x D-Sub
- HDMI: 1 x HDMI
- USB 3.0: 2 x USB 3.0
- USB 1.1/2.0: 4 x USB 2.0
- Portas de Áudio: 3 Portas
Geral:
- Form Factor: Micro ATX
- Dimensões:8,90" x 6,81"
- Poder Pin: 24 Pin

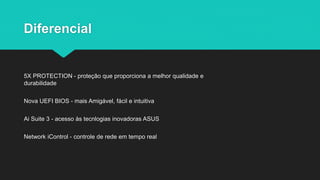

5. Diferencial
5X PROTECTION - proteção que proporciona a melhor qualidade e
durabilidade
Nova UEFI BIOS - mais Amigável, fácil e intuitiva
Ai Suite 3 - acesso às tecnlogias inovadoras ASUS
Network iControl - controle de rede em tempo real

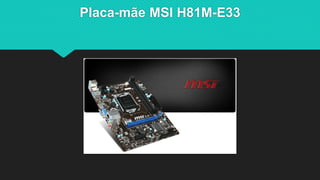

6. Placa-mãe MSI H81M-E33

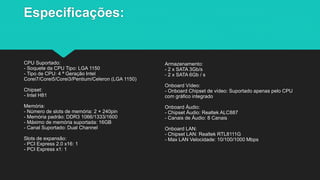

7. Especificações:
CPU Suportado:
- Soquete da CPU Tipo: LGA 1150
- Tipo de CPU: 4 ª Geração Intel
Corei7/Corei5/Corei3/Pentium/Celeron (LGA 1150)
Chipset:
- Intel H81
Memória:
- Número de slots de memória: 2 × 240pin
- Memória padrão: DDR3 1066/1333/1600
- Máximo de memória suportada: 16GB
- Canal Suportado: Dual Channel
Slots de expansão:
- PCI Express 2.0 x16: 1
- PCI Express x1: 1
Armazenamento:
- 2 x SATA 3Gb/s
- 2 x SATA 6Gb / s
Onboard Vídeo:
- Onboard Chipset de vídeo: Suportado apenas pelo CPU
com gráfico integrado
Onboard Áudio:
- Chipset Áudio: Realtek ALC887
- Canais de Áudio: 8 Canais
Onboard LAN:
- Chipset LAN: Realtek RTL8111G
- Max LAN Velocidade: 10/100/1000 Mbps

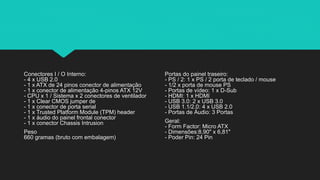

8. Conectores I / O Interno:
- 4 x USB 2.0
- 1 x ATX de 24 pinos conector de alimentação
- 1 x conector de alimentação 4-pinos ATX 12V
- CPU x 1 / Sistema x 2 conectores de ventilador
- 1 x Clear CMOS jumper de
- 1 x conector de porta serial
- 1 x Trusted Platform Module (TPM) header
- 1 x áudio do painel frontal conector
- 1 x conector Chassis Intrusion
Peso
680 gramas (bruto com embalagem)
Portas do painel traseiro:
- PS / 2: 1 x PS / 2 porta de teclado / mouse
- 1/2 x porta de mouse PS
- Portas de vídeo: 1 x D-Sub
- HDMI: 1 x HDMI
- USB 3.0: 2 x USB 3.0
- USB 1.1/2.0: 4 x USB 2.0
- Portas de Áudio: 3 Portas
Geral:
- Form Factor: Micro ATX
- Dimensões:8,90" x 6,81"
- Poder Pin: 24 Pin

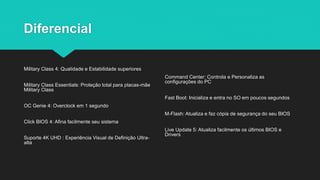

9. Diferencial
Military Class 4: Qualidade e Estabilidade superiores
Military Class Essentials: Proteção total para placas-mãe
Military Class
OC Genie 4: Overclock em 1 segundo
Click BIOS 4: Afina facilmente seu sistema
Suporte 4K UHD : Experiência Visual de Definição Ultra-
alta
Command Center: Controla e Personaliza as
configurações do PC
Fast Boot: Inicializa e entra no SO em poucos segundos
M-Flash: Atualiza e faz cópia de segurança do seu BIOS
Live Update 5: Atualiza facilmente os últimos BIOS e
Drivers

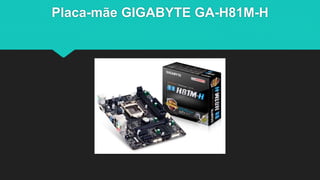

10. Placa-mãe GIGABYTE GA-H81M-H

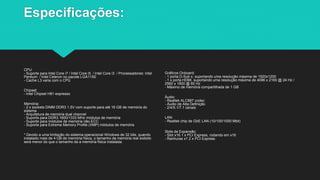

11. Especificações:
CPU:
- Suporte para Intel Core i7 / Intel Core i5 / Intel Core i3 / Processadores: Intel
Pentium / Intel Celeron no pacote LGA1150
- Cache L3 varia com o CPU
Chipset:
- Intel Chipset H81 expresso
Memória:
- 2 x sockets DIMM DDR3 1.5V com suporte para até 16 GB de memória do
sistema
- Arquitetura de memória dual channel
- Suporte para DDR3 1600/1333 MHz módulos de memória
- Suporte para módulos de memória não-ECC
- Suporte para Extreme Memory Profile (XMP) módulos de memória
* Devido a uma limitação do sistema operacional Windows de 32 bits, quando
instalado mais de 4 GB de memória física, o tamanho da memória real exibido
será menor do que o tamanho da a memória física instalada.
Gráficos Onboard:
- 1 porta D-Sub x, suportando uma resolução máxima de 1920x1200
- 1 x porta HDMI, suportando uma resolução máxima de 4096 x 2160 @ 24 Hz /
2560 x 1600 @ 60 Hz
- Máximo de memória compartilhada de 1 GB
Áudio:
- Realtek ALC887 codec
- Áudio de Alta Definição
- 2/4/5.1/7.1 canais
LAN:
- Realtek chip de GbE LAN (10/100/1000 Mbit)
Slots de Expansão:
- Slot x16 1 x PCI Express, rodando em x16
- Ranhuras x1 2 x PCI Express

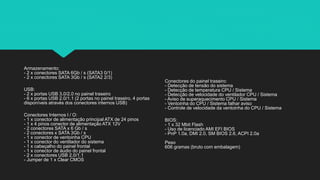

12. Armazenamento:
- 2 x conectores SATA 6Gb / s (SATA3 0/1)
- 2 x conectores SATA 3Gb / s (SATA2 2/3)
USB:
- 2 x portas USB 3.0/2.0 no painel traseiro
- 6 x portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas
disponíveis através dos conectores internos USB)
Conectores Internos I / O:
- 1 x conector de alimentação principal ATX de 24 pinos
- 1 x 4 pinos conector de alimentação ATX 12V
- 2 conectores SATA x 6 Gb / s
- 2 conectores x SATA 3Gb / s
- 1 x conector de ventoinha CPU
- 1 x conector do ventilador do sistema
- 1 x cabeçalho do painel frontal
- 1 x conector de áudio do painel frontal
- 2 x conectores USB 2.0/1.1
- Jumper de 1 x Clear CMOS
Conectores do painel traseiro:
- Detecção de tensão do sistema
- Detecção de temperatura CPU / Sistema
- Detecção de velocidade do ventilador CPU / Sistema
- Aviso de superaquecimento CPU / Sistema
- Ventoinha do CPU / Sistema falhar aviso
- Controle de velocidade da ventoinha do CPU / Sistema
BIOS:
- 1 x 32 Mbit Flash
- Uso de licenciado AMI EFI BIOS
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Peso
606 gramas (bruto com embalagem)

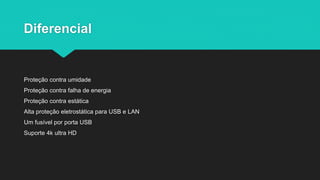

13. Diferencial
Proteção contra umidade
Proteção contra falha de energia
Proteção contra estática
Alta proteção eletrostática para USB e LAN
Um fusível por porta USB
Suporte 4k ultra HD

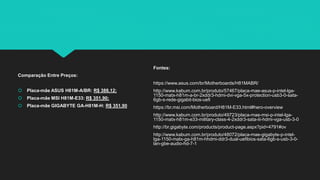

14. Comparação Entre Preços:
 Placa-mãe ASUS H81M-A/BR: R$ 388,12;
 Placa-mãe MSI H81M-E33: R$ 351,90;
 Placa-mãe GIGABYTE GA-H81M-H: R$ 351,90
Fontes:
https://www.asus.com/br/Motherboards/H81MABR/
http://www.kabum.com.br/produto/57467/placa-mae-asus-p-intel-lga-
1150-matx-h81m-a-br-2xddr3-hdmi-dvi-vga-5x-protection-usb3-0-sata-
6gb-s-rede-gigabit-bios-uefi
https://br.msi.com/Motherboard/H81M-E33.html#hero-overview
http://www.kabum.com.br/produto/49723/placa-mae-msi-p-intel-lga-
1150-matx-h81m-e33-military-class-4-2xddr3-sata-iii-hdmi-vga-usb-3-0
http://br.gigabyte.com/products/product-page.aspx?pid=4791#ov
http://www.kabum.com.br/produto/48072/placa-mae-gigabyte-p-intel-
lga-1150-matx-ga-h81m-hhdmi-ddr3-dual-uefibios-sata-6gb-s-usb-3-0-
lan-gbe-audio-hd-7-1
