Processamento radiográfico

1. Processadoras Automáticas
em Radiologia Odontológica
Mauricio Gonçalves Ferreira
FORP - USP
3 de fevereiro de 2005

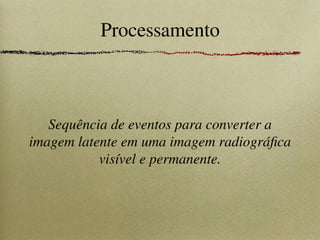

2. Processamento
Sequência de eventos para converter a
imagem latente em uma imagem radiográfica
visível e permanente.

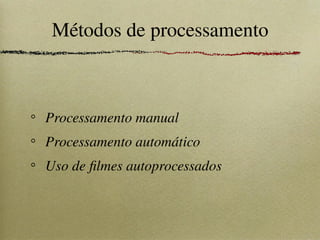

3. Métodos de processamento
Processamento manual
Processamento automático
Uso de filmes autoprocessados

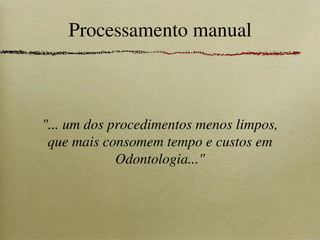

4. Processamento manual
"... um dos procedimentos menos limpos,
que mais consomem tempo e custos em
Odontologia..."

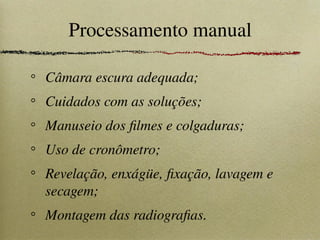

5. Processamento manual
Câmara escura adequada;
Cuidados com as soluções;
Manuseio dos filmes e colgaduras;
Uso de cronômetro;
Revelação, enxágüe, fixação, lavagem e
secagem;
Montagem das radiografias.

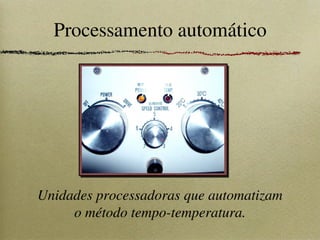

6. Processamento automático
Unidades processadoras que automatizam
o método tempo-temperatura.

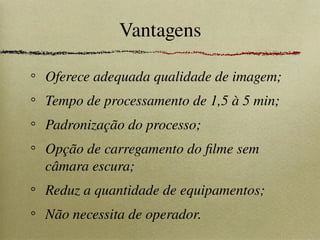

7. Vantagens
Oferece adequada qualidade de imagem;
Tempo de processamento de 1,5 à 5 min;
Padronização do processo;
Opção de carregamento do filme sem
câmara escura;
Reduz a quantidade de equipamentos;
Não necessita de operador.

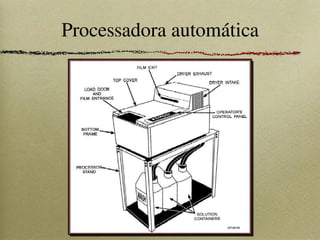

8. Processadora automática

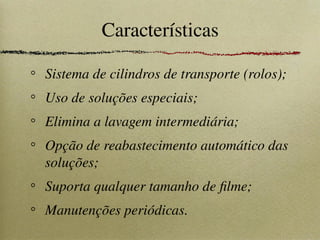

9. Características
Sistema de cilindros de transporte (rolos);
Uso de soluções especiais;
Elimina a lavagem intermediária;
Opção de reabastecimento automático das
soluções;
Suporta qualquer tamanho de filme;
Manutenções periódicas.

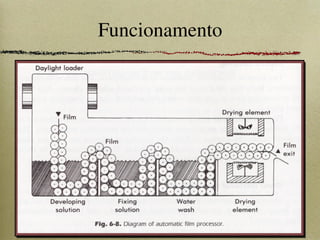

10. Funcionamento

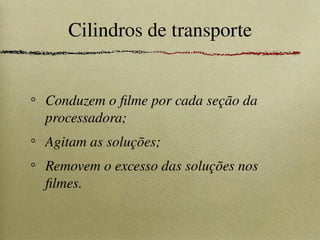

11. Cilindros de transporte
Conduzem o filme por cada seção da
processadora;
Agitam as soluções;
Removem o excesso das soluções nos
filmes.

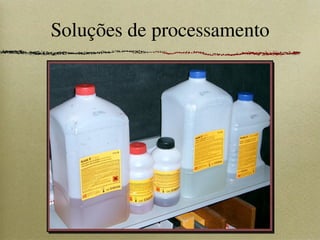

12. Soluções de processamento

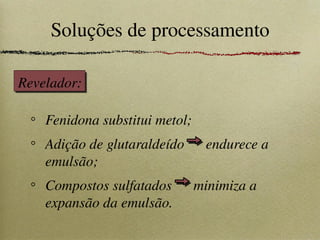

13. Soluções de processamento
Fenidona substitui metol;
Adição de glutaraldeído endurece a
emulsão;
Compostos sulfatados minimiza a
expansão da emulsão.
Revelador:

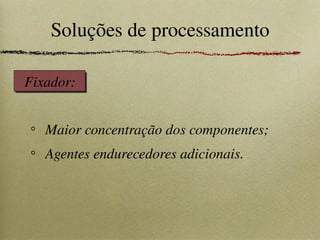

14. Maior concentração dos componentes;
Agentes endurecedores adicionais.
Soluções de processamento
Fixador:

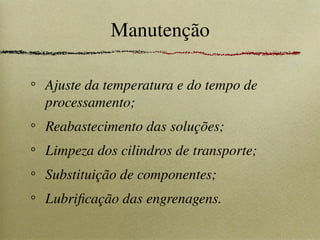

15. Manutenção
Ajuste da temperatura e do tempo de
processamento;
Reabastecimento das soluções;
Limpeza dos cilindros de transporte;
Substituição de componentes;
Lubrificação das engrenagens.

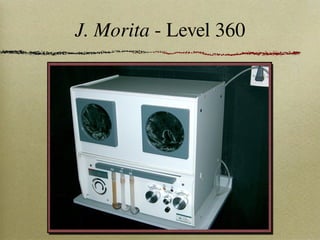

16. J. Morita - Level 360

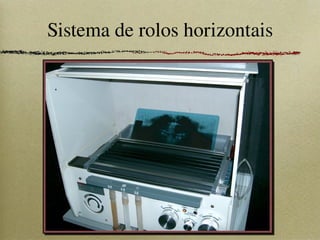

17. Sistema de rolos horizontais

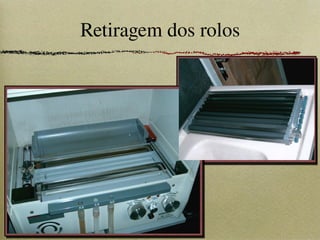

18. Retiragem dos rolos

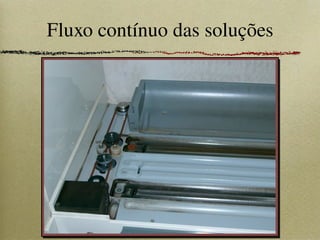

19. Fluxo contínuo das soluções

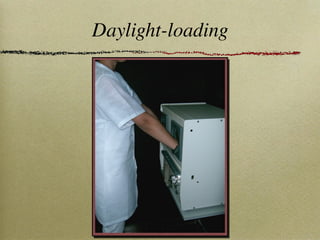

20. Daylight-loading

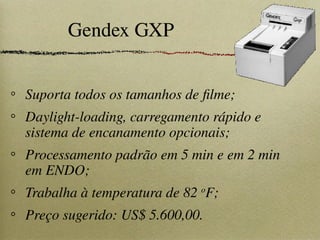

21. Gendex GXP
Suporta todos os tamanhos de filme;
Daylight-loading, carregamento rápido e
sistema de encanamento opcionais;
Processamento padrão em 5 min e em 2 min
em ENDO;
Trabalha à temperatura de 82 o
F;
Preço sugerido: US$ 5.600,00.

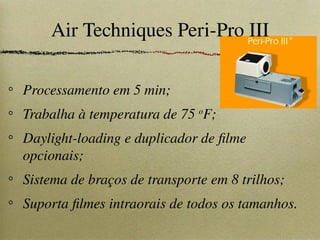

22. Air Techniques Peri-Pro III
Processamento em 5 min;
Trabalha à temperatura de 75 o
F;
Daylight-loading e duplicador de filme
opcionais;
Sistema de braços de transporte em 8 trilhos;
Suporta filmes intraorais de todos os tamanhos.

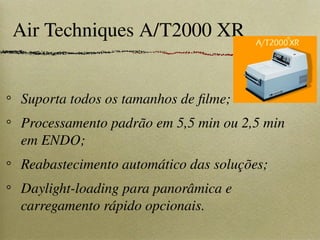

23. Air Techniques A/T2000 XR
Suporta todos os tamanhos de filme;
Processamento padrão em 5,5 min ou 2,5 min
em ENDO;
Reabastecimento automático das soluções;
Daylight-loading para panorâmica e
carregamento rápido opcionais.

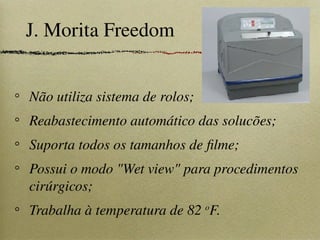

24. J. Morita Freedom
Não utiliza sistema de rolos;
Reabastecimento automático das solucões;
Suporta todos os tamanhos de filme;
Possui o modo "Wet view" para procedimentos
cirúrgicos;
Trabalha à temperatura de 82 o
F.

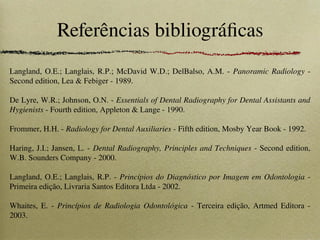

25. Referências bibliográficas
Langland, O.E.; Langlais, R.P.; McDavid W.D.; DelBalso, A.M. - Panoramic Radiology -
Second edition, Lea & Febiger - 1989.
De Lyre, W.R.; Johnson, O.N. - Essentials of Dental Radiography for Dental Assistants and
Hygienists - Fourth edition, Appleton & Lange - 1990.
Frommer, H.H. - Radiology for Dental Auxiliaries - Fifth edition, Mosby Year Book - 1992.
Haring, J.I.; Jansen, L. - Dental Radiography, Principles and Techniques - Second edition,
W.B. Sounders Company - 2000.
Langland, O.E.; Langlais, R.P. - Princípios do Diagnóstico por Imagem em Odontologia -
Primeira edição, Livraria Santos Editora Ltda - 2002.
Whaites, E. - Princípios de Radiologia Odontológica - Terceira edição, Artmed Editora -
2003.

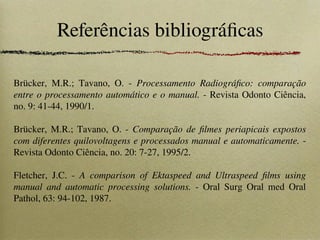

26. Referências bibliográficas
Brücker, M.R.; Tavano, O. - Processamento Radiográfico: comparação
entre o processamento automático e o manual. - Revista Odonto Ciência,
no. 9: 41-44, 1990/1.
Brücker, M.R.; Tavano, O. - Comparação de filmes periapicais expostos
com diferentes quilovoltagens e processados manual e automaticamente. -
Revista Odonto Ciência, no. 20: 7-27, 1995/2.
Fletcher, J.C. - A comparison of Ektaspeed and Ultraspeed films using
manual and automatic processing solutions. - Oral Surg Oral med Oral
Pathol, 63: 94-102, 1987.
