Este manual fornece instruções para a instalação de sistemas de portas de correr de vidro temperado da marca Versatik®. Ele substitui versões anteriores e deve ser observado cuidadosamente para garantir a correta instalação e funcionamento do sistema, prevenindo torções ou desalinhamentos que possam comprometer a utilização. São fornecidos detalhes sobre os componentes, ferramentas necessárias, medidas, montagem passo a passo e cuidados a serem tomados.

1. 1
Janeiro•2019-EsteManualsubstituitodososanteriores

2. 2
IMPORTANTE:
• Fazer a Instalação observando "Nível" e
"Prumo" exatos, evitando torções e
desalinhamentos que venham a
comprometer o perfeito funcionamento.
Se possível, utilizar Instrumentos de
Medição de Precisão.
• Atenção para correta fixação do Trilho:
ATENÇÃO:
• As Medidas de Folga e os Desenhos
deste Manual são para referência de
montagem e podem sofrer modificações.
• Consulte sempre o Site para verificar as
atualizações.
• Observar Dimensões Máximas de vidro
recomendadas para cada modelo.
• Este Manual substitui todas as versões
anteriores.
90º
ERRADO!6
• Garantir o esquadro de 90º
do Trilho em relação ao
Prumo do Sistema em toda
extensão do vão.
• Checar ângulos a cada 50cm
90º
Prumo
CORRETO!
4
• A Montagem deve ser efetuada por um
Profissional Qualificado com experiência em
Instalações com Vidro Temperado.
Prumo Prumo
• Movimento
da Porta
comprometido!

3. 33

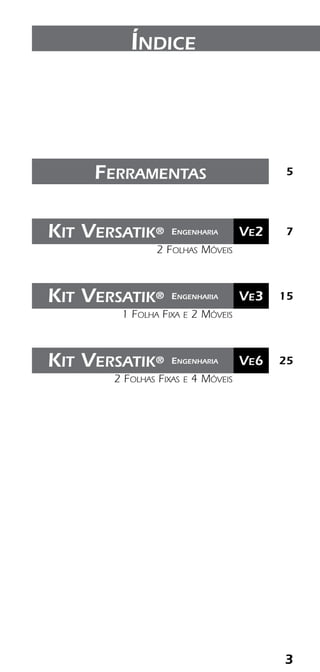

Índice
25Ve6Kit Versatik® Engenharia
2 Folhas Fixas e 4 Móveis
15Ve3Kit Versatik® Engenharia
1 Folha Fixa e 2 Móveis
7Ve2Kit Versatik® Engenharia
2 Folhas Móveis

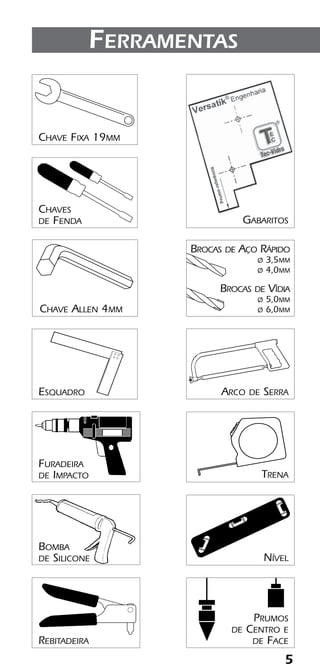

5Ferramentas

4. 4

5. 5
Chaves
de Fenda
Arco de Serra
Chave Fixa 19mm
Esquadro
Trena
Furadeira
de Impacto
Nível
Bomba
de Silicone
Rebitadeira
Prumos
de Centro e
de Face
Ferramentas
Gabaritos
Chave Allen 4mm
Brocas de Aço Rápido
ø 3,5mm
ø 4,0mm
Brocas de Vídia
ø 5,0mm
ø 6,0mm

6. 6

7. 7

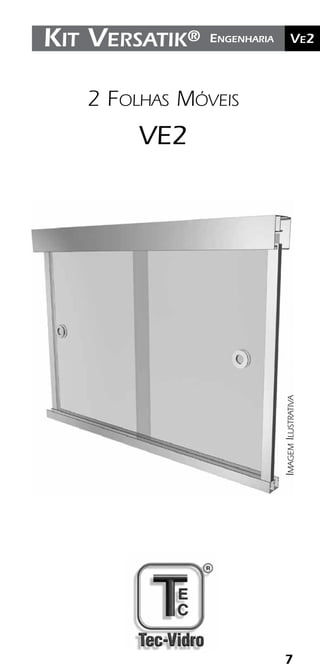

Ve2Kit Versatik® Engenharia
2 Folhas Móveis
VE2
ImagemIlustrativa

8. 8
Ve2 Kit Versatik® Engenharia
8
Ve2
Item Quant. Descrição Desenho
A 01 Perfil Trilho
B 01 Perfil Capa
C 01 Perfil Guia
D 01 Perfil Arremate
E 02 Perfil “U” 20mm
F 01 Perfil “U” de Vedação
G 04 Roldana Versatik
H 02 Batedeira Superior
I 02
J 04
K 04 Bucha S6
L 06
M 06 Bucha S5
N 04 Batedeira Reta de PVC
Parafuso Cabeça Chata
ø 3,5x22mm
Conteúdo
Parafuso Cabeça Panela
ø 3,9x32mm
Parafuso Cabeça Chata PH
ø 3,5x19mm

9. 9

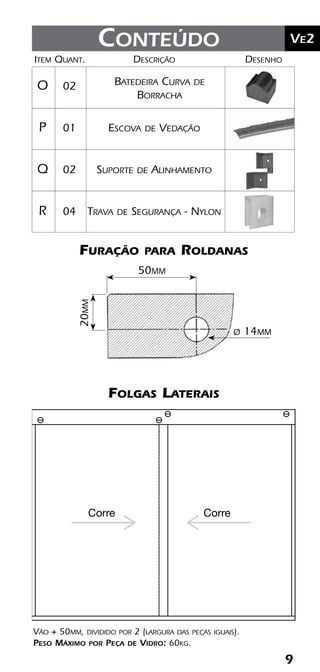

Ve2Kit Versatik® Engenharia
Item Quant. Descrição Desenho
O 02
P 01 Escova de Vedação
Q 02 Suporte de Alinhamento
R 04 Trava de Segurança - Nylon
9
Ve2Conteúdo
Batedeira Curva de
Borracha
Furação para Roldanas
Folgas Laterais
20mm
50mm
ø 14mm
Vão + 50mm, dividido por 2 (largura das peças iguais).
Peso Máximo por Peça de Vidro: 60kg.
Corre Corre

10. 10
Ve2 Kit Versatik® Engenharia
10

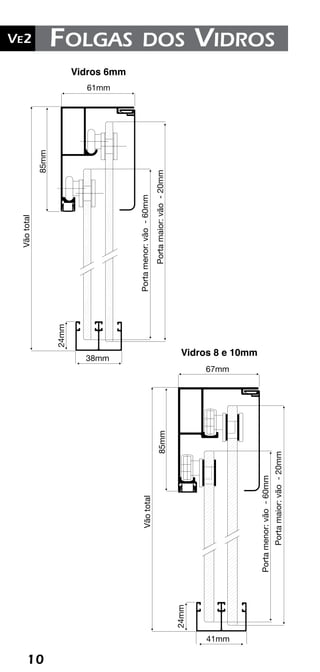

Ve2 Folgas dos Vidros
41mm
Vidros 8 e 10mm
38mm
Vidros 6mm
Portamaior:vão-20mm
Portamenor:vão-60mm
24mm
24mm
Vãototal
67mm61mm
Vãototal
85mm
85mm
41mm
Vidros 8 e 10mm
38mm
Vidros 6mm
Portamaior:vão-20mm
Portamenor:vão-60mm
24mm
24mm
67mm61mm
Vãototal
Vãototal
85mm
Portamaior:vão-20mm
Portamenor:vão-60mm

11. 11
Ve2Kit Versatik® Engenharia
11

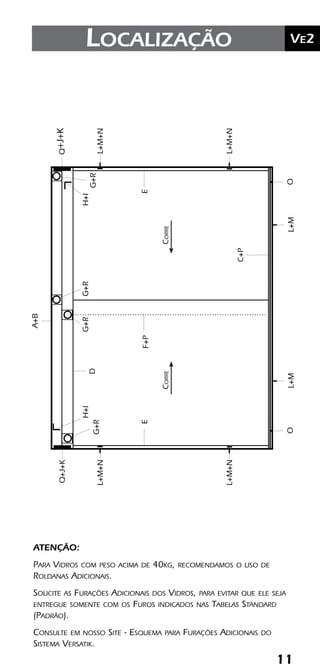

Ve2Localização
CORRECORRE
H+IG+RG+RH+I
G+RG+RD
L+M+N
C+P
EEF+P
L+M+N
L+M+N
L+M+N
Q
A+B
L+ML+MOO
Q+J+K+J+K
ATENÇÃO:
Para Vidros com peso acima de 40kg, recomendamos o uso de
Roldanas Adicionais.
Solicite as Furações Adicionais dos Vidros, para evitar que ele seja
entregue somente com os Furos indicados nas Tabelas Standard
(Padrão).
Consulte em nosso Site - Esquema para Furações Adicionais do
Sistema Versatik.

12. 12

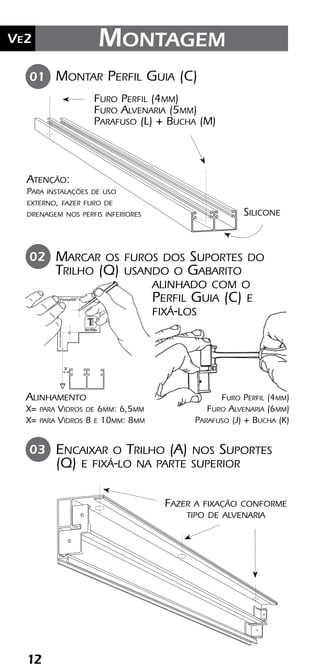

Ve2 Montagem
Montar Perfil Guia (C)
Silicone
01
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (L) + Bucha (M)
Marcar os furos dos Suportes do
Trilho (Q) usando o Gabarito
alinhado com o
Perfil Guia (C) e
fixá-los
Encaixar o Trilho (A) nos Suportes
(Q) e fixá-lo na parte superior
02
03
Fazer a fixação conforme
tipo de alvenaria
Furo Perfil (4mm)
Furo Alvenaria (6mm)
Parafuso (J) + Bucha (K)
Alinhamento
X= para Vidros de 6mm: 6,5mm
X= para Vidros 8 e 10mm: 8mm
x
Atenção:
Para instalações de uso
externo, fazer furo de
drenagem nos perfis inferiores

13. 13

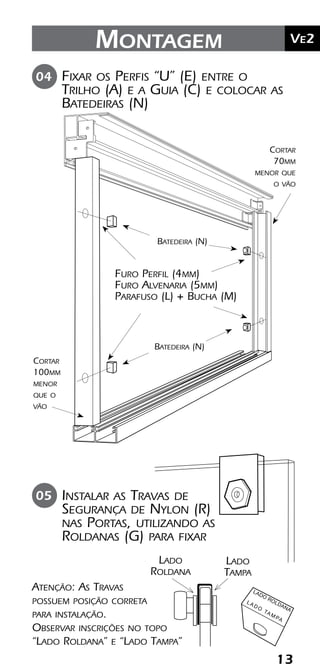

Ve2Montagem
Fixar os Perfis “U” (E) entre o
Trilho (A) e a Guia (C) e colocar as
Batedeiras (N)
04
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (L) + Bucha (M)
Cortar
100mm
menor
que o
vão
Cortar
70mm
menor que
o vão
05 Instalar as Travas de
Segurança de Nylon (R)
nas Portas, utilizando as
Roldanas (G) para fixar
Batedeira (N)
Batedeira (N)
Atenção: As Travas
possuem posição correta
para instalação.
Observar inscrições no topo
“Lado Roldana” e “Lado Tampa”
LADO
ROLDANA
L A D O
TA M PA
Lado
Roldana
Lado
Tampa

14. 14
Ve2 Kit Versatik® Engenharia
14

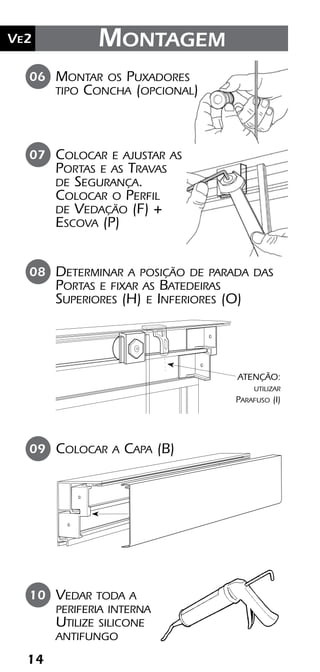

Ve2 Montagem
Colocar e ajustar as
Portas e as Travas
de Segurança.
Colocar o Perfil
de Vedação (F) +
Escova (P)
Montar os Puxadores
tipo Concha (opcional)
07
06
Vedar toda a
periferia interna
Utilize silicone
antifungo
10
Colocar a Capa (B)09
Determinar a posição de parada das
Portas e fixar as Batedeiras
Superiores (H) e Inferiores (O)
08
ATENÇÃO:
utilizar
Parafuso (I)

15. 15
Ve2Kit Versatik® Engenharia
15

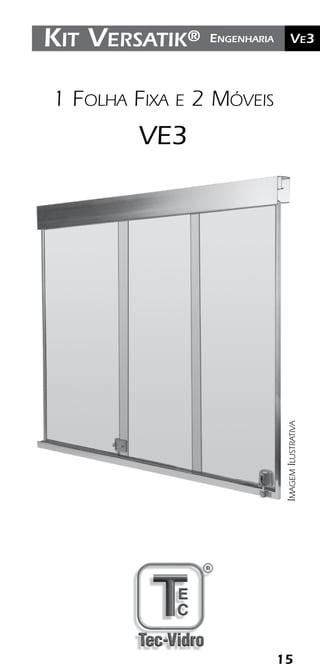

Ve3Kit Versatik® Engenharia
1 Folha Fixa e 2 Móveis
VE3
ImagemIlustrativa

16. 16
Ve2 Kit Versatik® Engenharia
16

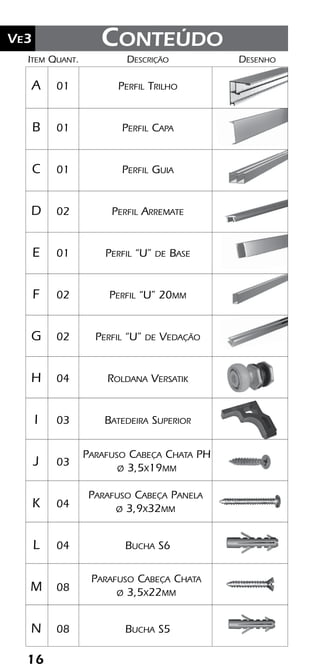

Ve3
Item Quant. Descrição Desenho
A 01 Perfil Trilho
B 01 Perfil Capa
C 01 Perfil Guia
D 02 Perfil Arremate
E 01 Perfil “U” de Base
F 02 Perfil “U” 20mm
G 02 Perfil “U” de Vedação
H 04 Roldana Versatik
I 03 Batedeira Superior
J 03
K 04
L 04 Bucha S6
M 08
N 08 Bucha S5
Parafuso Cabeça Chata
ø 3,5x22mm
Conteúdo
Parafuso Cabeça Panela
ø 3,9x32mm
Parafuso Cabeça Chata PH
ø 3,5x19mm

17. 17
Ve2Kit Versatik® Engenharia
17

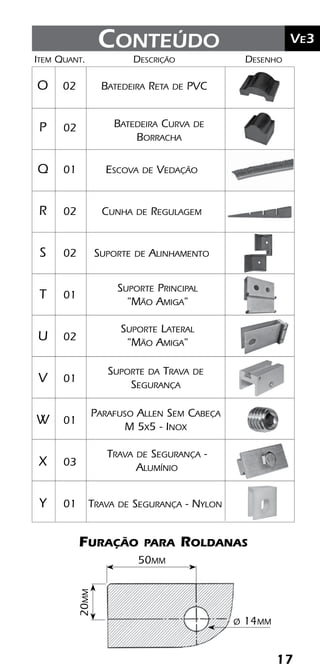

Ve3Conteúdo
Batedeira Curva de
Borracha
Suporte Lateral
"Mão Amiga"
Suporte Principal
"Mão Amiga"
Furação para Roldanas
20mm
50mm
ø 14mm
Item Quant. Descrição Desenho
O 02 Batedeira Reta de PVC
P 02
Q 01 Escova de Vedação
R 02 Cunha de Regulagem
S 02 Suporte de Alinhamento
T 01
U 02
V 01
W 01
X 03
Y 01 Trava de Segurança - Nylon
Suporte da Trava de
Segurança
Parafuso Allen Sem Cabeça
M 5x5 - Inox
Trava de Segurança -
Alumínio

18. 18
Ve2 Kit Versatik® Engenharia
18

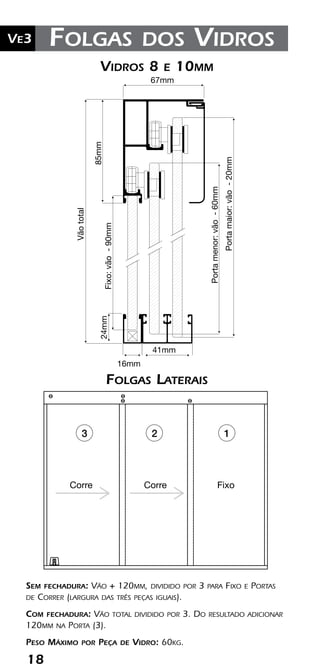

Ve3 Folgas dos Vidros
41mm
16mm
Portamaior:vão-20mm
Fixo:vão-90mm
Vidros 8 e 10mm0mm
24mm
67mmVãototal
85mm
Portamaior:vão-20mm
Portamenor:vão-60mm
Portamenor:vão-60mm
Sem fechadura: Vão + 120mm, dividido por 3 para Fixo e Portas
de Correr (largura das três peças iguais).
Com fechadura: Vão total dividido por 3. Do resultado adicionar
120mm na Porta (3).
Peso Máximo por Peça de Vidro: 60kg.
Corre Corre
CorreCorre Fixo
3 2 1
Folgas Laterais
Vidros 8 e 10mm

19. 19
Ve2Kit Versatik® Engenharia
19

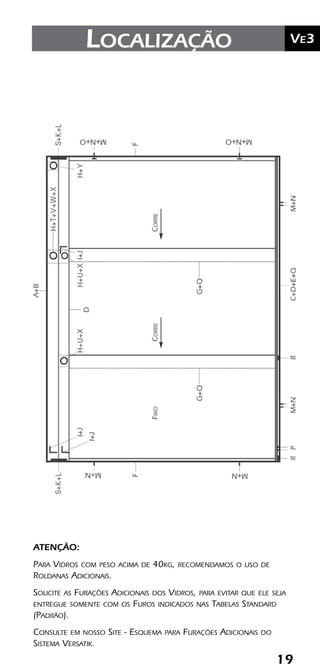

Ve3Localização
ATENÇÃO:
Para Vidros com peso acima de 40kg, recomendamos o uso de
Roldanas Adicionais.
Solicite as Furações Adicionais dos Vidros, para evitar que ele seja
entregue somente com os Furos indicados nas Tabelas Standard
(Padrão).
Consulte em nosso Site - Esquema para Furações Adicionais do
Sistema Versatik.

20. 20
Ve2 Kit Versatik® Engenharia
20

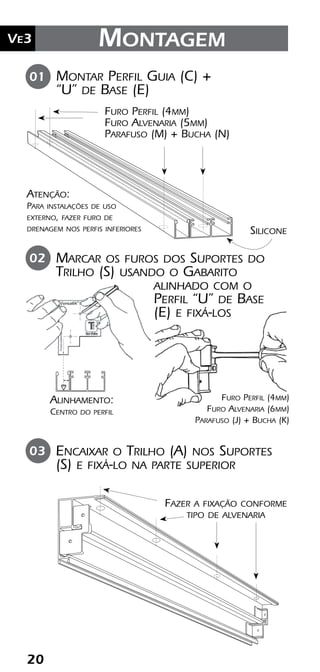

Ve3 Montagem
Montar Perfil Guia (C) +
“U” de Base (E)
Silicone
01
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (M) + Bucha (N)
Marcar os furos dos Suportes do
Trilho (S) usando o Gabarito
alinhado com o
Perfil “U” de Base
(E) e fixá-los
Encaixar o Trilho (A) nos Suportes
(S) e fixá-lo na parte superior
02
03
Alinhamento:
Centro do perfil
Atenção:
Para instalações de uso
externo, fazer furo de
drenagem nos perfis inferiores
Fazer a fixação conforme
tipo de alvenaria
Furo Perfil (4mm)
Furo Alvenaria (6mm)
Parafuso (J) + Bucha (K)

21. 21
Ve2Kit Versatik® Engenharia
21

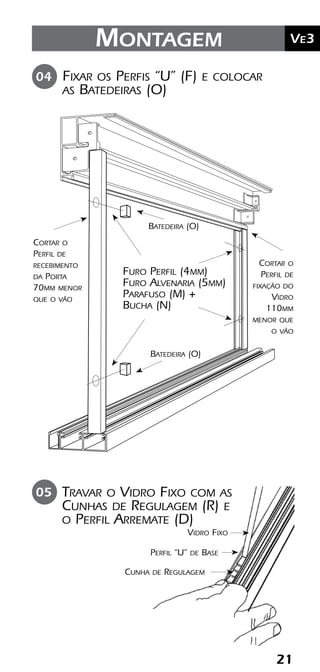

Ve3Montagem
Fixar os Perfis “U” (F) e colocar
as Batedeiras (O)
04
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (M) +
Bucha (N)
Cortar o
Perfil de
recebimento
da Porta
70mm menor
que o vão
Cortar o
Perfil de
fixação do
Vidro
110mm
menor que
o vão
Batedeira (O)
Batedeira (O)
Travar o Vidro Fixo com as
Cunhas de Regulagem (R) e
o Perfil Arremate (D)
05
Vidro Fixo
Perfil “U” de Base
Cunha de Regulagem

22. 22
Ve2 Kit Versatik® Engenharia
22

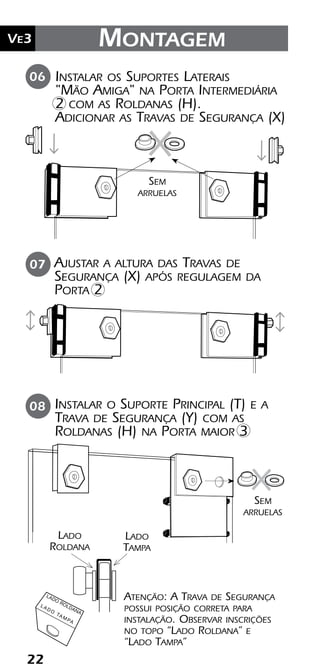

Ve3 Montagem
06
08
Instalar os Suportes Laterais
"Mão Amiga" na Porta Intermediária
2 com as Roldanas (H).
Adicionar as Travas de Segurança (X)
Sem
arruelas
Sem
arruelas
Instalar o Suporte Principal (T) e a
Trava de Segurança (Y) com as
Roldanas (H) na Porta maior 3
Ajustar a altura das Travas de
Segurança (X) após regulagem da
Porta 2
07
Atenção: A Trava de Segurança
possui posição correta para
instalação. Observar inscrições
no topo “Lado Roldana” e
“Lado Tampa”
LADO
ROLDANA
L A D O
TA M PA
Lado
Roldana
Lado
Tampa

23. 23
Ve2Kit Versatik® Engenharia
23

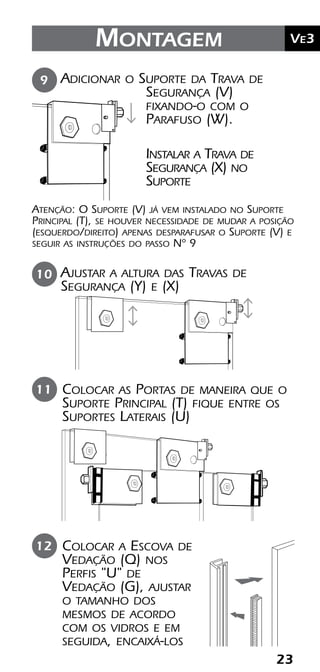

Ve3Montagem
Colocar a Escova de
Vedação (Q) nos
Perfis "U" de
Vedação (G), ajustar
o tamanho dos
mesmos de acordo
com os vidros e em
seguida, encaixá-los
Colocar as Portas de maneira que o
Suporte Principal (T) fique entre os
Suportes Laterais (U)
11
12
Adicionar o Suporte da Trava de
Segurança (V)
fixando-o com o
Parafuso (W).
Atenção: O Suporte (V) já vem instalado no Suporte
Principal (T), se houver necessidade de mudar a posição
(esquerdo/direito) apenas desparafusar o Suporte (V) e
seguir as instruções do passo Nº 9
9
Instalar a Trava de
Segurança (X) no
Suporte
Ajustar a altura das Travas de
Segurança (Y) e (X)
10

24. 24
Ve2 Kit Versatik® EngenhariaVe3
Vedar toda a
periferia interna.
Utilize silicone
antifungo
16
Colocar a Capa (B)15
Regular as Portas
de maneira que o
Suporte Principal
(T) encoste em dois
pontos dos Suportes
Laterais (U)
13
Determinar a posição de parada das
Portas e fixar as Batedeiras Superiores
(I) e Inferiores (P)
14
ATENÇÃO: utilizar Parafuso (J)

25. 25

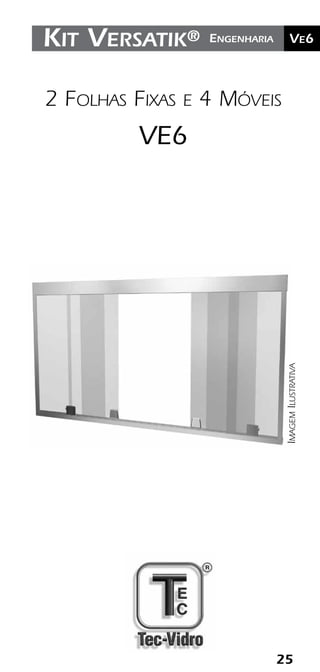

Ve2Kit Versatik® Engenharia Ve6Kit Versatik® Engenharia
2 Folhas Fixas e 4 Móveis
VE6
ImagemIlustrativa

26. 26
Ve2 Kit Versatik® Engenharia
26

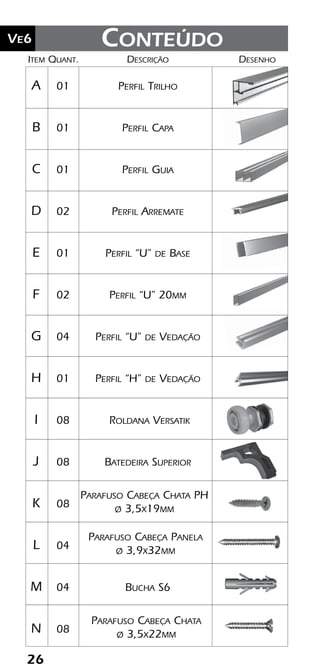

Ve6
Item Quant. Descrição Desenho
A 01 Perfil Trilho
B 01 Perfil Capa
C 01 Perfil Guia
D 02 Perfil Arremate
E 01 Perfil “U” de Base
F 02 Perfil “U” 20mm
G 04 Perfil “U” de Vedação
H 01 Perfil “H” de Vedação
I 08 Roldana Versatik
J 08 Batedeira Superior
K 08
L 04
M 04 Bucha S6
N 08
Parafuso Cabeça Chata
ø 3,5x22mm
Conteúdo
Parafuso Cabeça Panela
ø 3,9x32mm
Parafuso Cabeça Chata PH
ø 3,5x19mm

27. 27
Ve2Kit Versatik® Engenharia
27

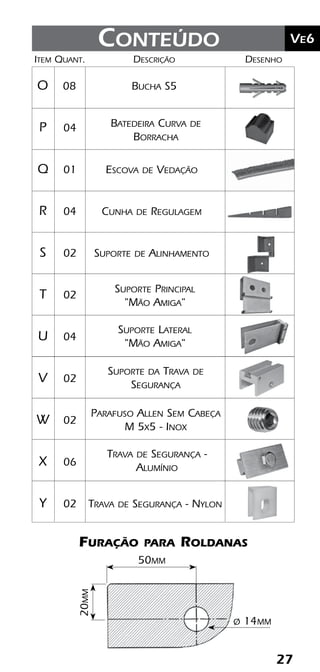

Ve6Conteúdo
Batedeira Curva de
Borracha
Item Quant. Descrição Desenho
O 08 Bucha S5
P 04
Q 01 Escova de Vedação
R 04 Cunha de Regulagem
S 02 Suporte de Alinhamento
T 02
U 04
V 02
W 02
X 06
Y 02 Trava de Segurança - Nylon
Suporte Lateral
"Mão Amiga"
Suporte Principal
"Mão Amiga"
Furação para Roldanas
20mm
50mm
ø 14mm
Suporte da Trava de
Segurança
Parafuso Allen Sem Cabeça
M 5x5 - Inox
Trava de Segurança -
Alumínio

28. 28
Ve2 Kit Versatik® Engenharia
28

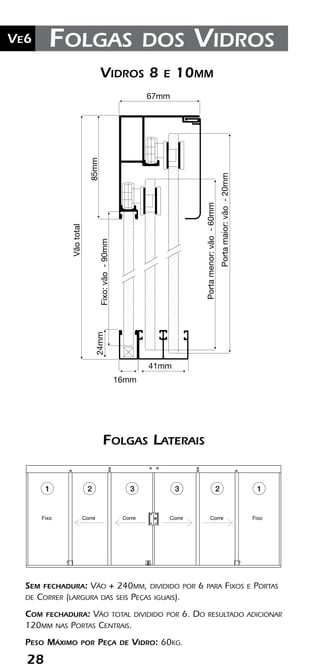

Ve6 Folgas dos Vidros
Corre Corre
CorreCorre CorreCorreFixo Fixo
CorreCorre Fixo
Sem fechadura: Vão + 240mm, dividido por 6 para Fixos e Portas
de Correr (largura das seis Peças iguais).
Com fechadura: Vão total dividido por 6. Do resultado adicionar
120mm nas Portas Centrais.
Peso Máximo por Peça de Vidro: 60kg.
Folgas Laterais
33 22 11
41mm
16mm
Portamaior:vão-20mm
Fixo:vão-90mm
Vidros 8 e 10mm0mm
24mm 67mm
Vãototal
85mm
Portamaior:vão-20mm
Portamenor:vão-60mm
Portamenor:vão-60mm
Vidros 8 e 10mm

29. 29
Ve2Kit Versatik® Engenharia
29

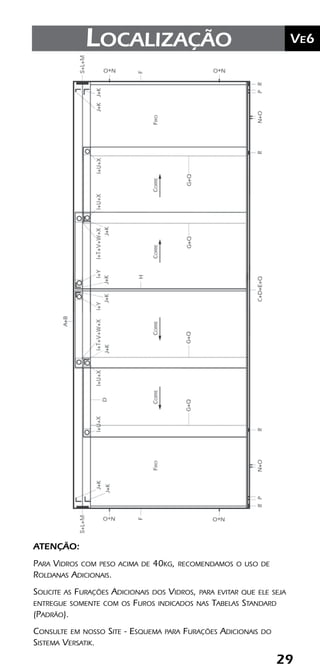

Ve6Localização
ATENÇÃO:
Para Vidros com peso acima de 40kg, recomendamos o uso de
Roldanas Adicionais.
Solicite as Furações Adicionais dos Vidros, para evitar que ele seja
entregue somente com os Furos indicados nas Tabelas Standard
(Padrão).
Consulte em nosso Site - Esquema para Furações Adicionais do
Sistema Versatik.

30. 30
Ve2 Kit Versatik® Engenharia
30

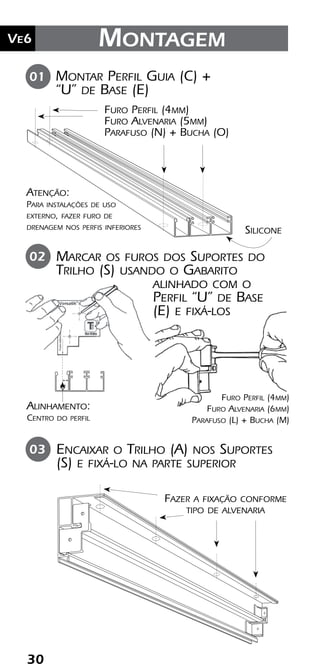

Ve6 Montagem
Montar Perfil Guia (C) +
“U” de Base (E)
01
Silicone
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (N) + Bucha (O)
Marcar os furos dos Suportes do
Trilho (S) usando o Gabarito
alinhado com o
Perfil “U” de Base
(E) e fixá-los
Encaixar o Trilho (A) nos Suportes
(S) e fixá-lo na parte superior
02
03
Atenção:
Para instalações de uso
externo, fazer furo de
drenagem nos perfis inferiores
Alinhamento:
Centro do perfil
Fazer a fixação conforme
tipo de alvenaria
Furo Perfil (4mm)
Furo Alvenaria (6mm)
Parafuso (L) + Bucha (M)

31. 31
Ve2Kit Versatik® Engenharia
31

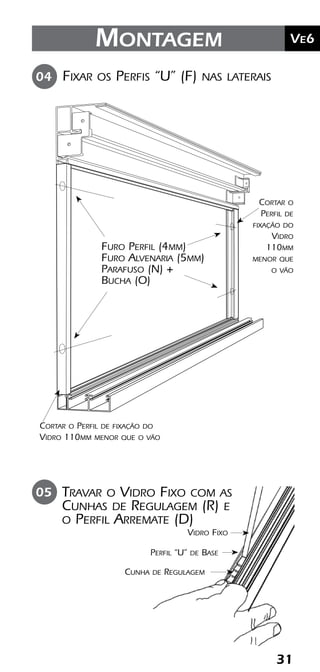

Ve6Montagem
Fixar os Perfis “U” (F) nas laterais04
Furo Perfil (4mm)
Furo Alvenaria (5mm)
Parafuso (N) +
Bucha (O)
Cortar o Perfil de fixação do
Vidro 110mm menor que o vão
Cortar o
Perfil de
fixação do
Vidro
110mm
menor que
o vão
Travar o Vidro Fixo com as
Cunhas de Regulagem (R) e
o Perfil Arremate (D)
05
Vidro Fixo
Perfil “U” de Base
Cunha de Regulagem

32. 32
Ve2 Kit Versatik® Engenharia
32

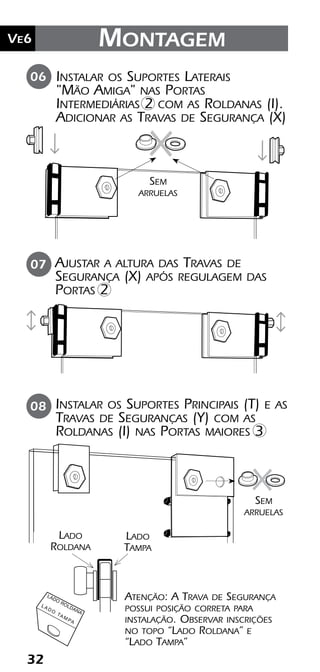

Ve6 Montagem
06
08
Instalar os Suportes Laterais
"Mão Amiga" nas Portas
Intermediárias 2 com as Roldanas (I).
Adicionar as Travas de Segurança (X)
Sem
arruelas
Sem
arruelas
Instalar os Suportes Principais (T) e as
Travas de Seguranças (Y) com as
Roldanas (I) nas Portas maiores 3
Ajustar a altura das Travas de
Segurança (X) após regulagem das
Portas 2
07
Atenção: A Trava de Segurança
possui posição correta para
instalação. Observar inscrições
no topo “Lado Roldana” e
“Lado Tampa”
LADO
ROLDANA
L A D O
TA M PA
Lado
Roldana
Lado
Tampa

33. 33
Ve2Kit Versatik® Engenharia
33

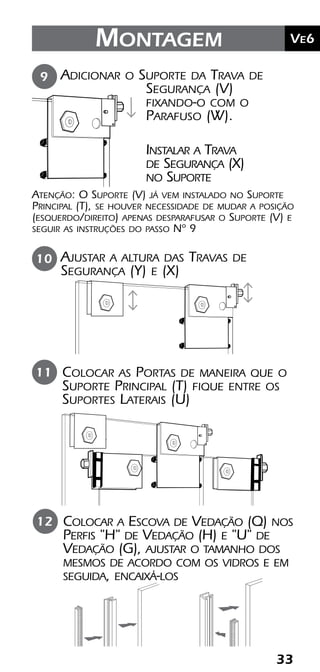

Ve6Montagem
Colocar a Escova de Vedação (Q) nos
Perfis "H" de Vedação (H) e "U" de
Vedação (G), ajustar o tamanho dos
mesmos de acordo com os vidros e em
seguida, encaixá-los
Colocar as Portas de maneira que o
Suporte Principal (T) fique entre os
Suportes Laterais (U)
11
12
Adicionar o Suporte da Trava de
Segurança (V)
fixando-o com o
Parafuso (W).
Atenção: O Suporte (V) já vem instalado no Suporte
Principal (T), se houver necessidade de mudar a posição
(esquerdo/direito) apenas desparafusar o Suporte (V) e
seguir as instruções do passo Nº 9
9
Instalar a Trava
de Segurança (X)
no Suporte
Ajustar a altura das Travas de
Segurança (Y) e (X)
10

34. 3434

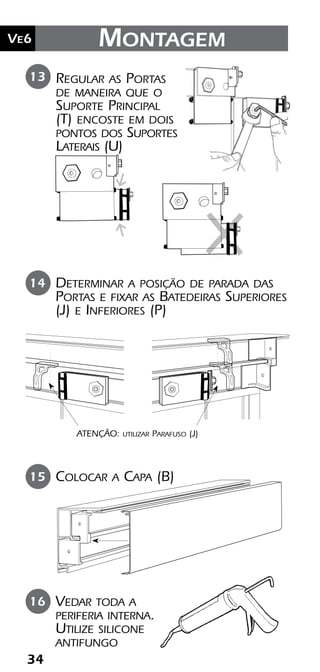

Ve6 Montagem
Vedar toda a
periferia interna.
Utilize silicone
antifungo
16
Colocar a Capa (B)15
Regular as Portas
de maneira que o
Suporte Principal
(T) encoste em dois
pontos dos Suportes
Laterais (U)
13
Determinar a posição de parada das
Portas e fixar as Batedeiras Superiores
(J) e Inferiores (P)
14
ATENÇÃO: utilizar Parafuso (J)

36. 36
Ve2 Kit Versatik® Engenharia
TEC-IMP-1021
