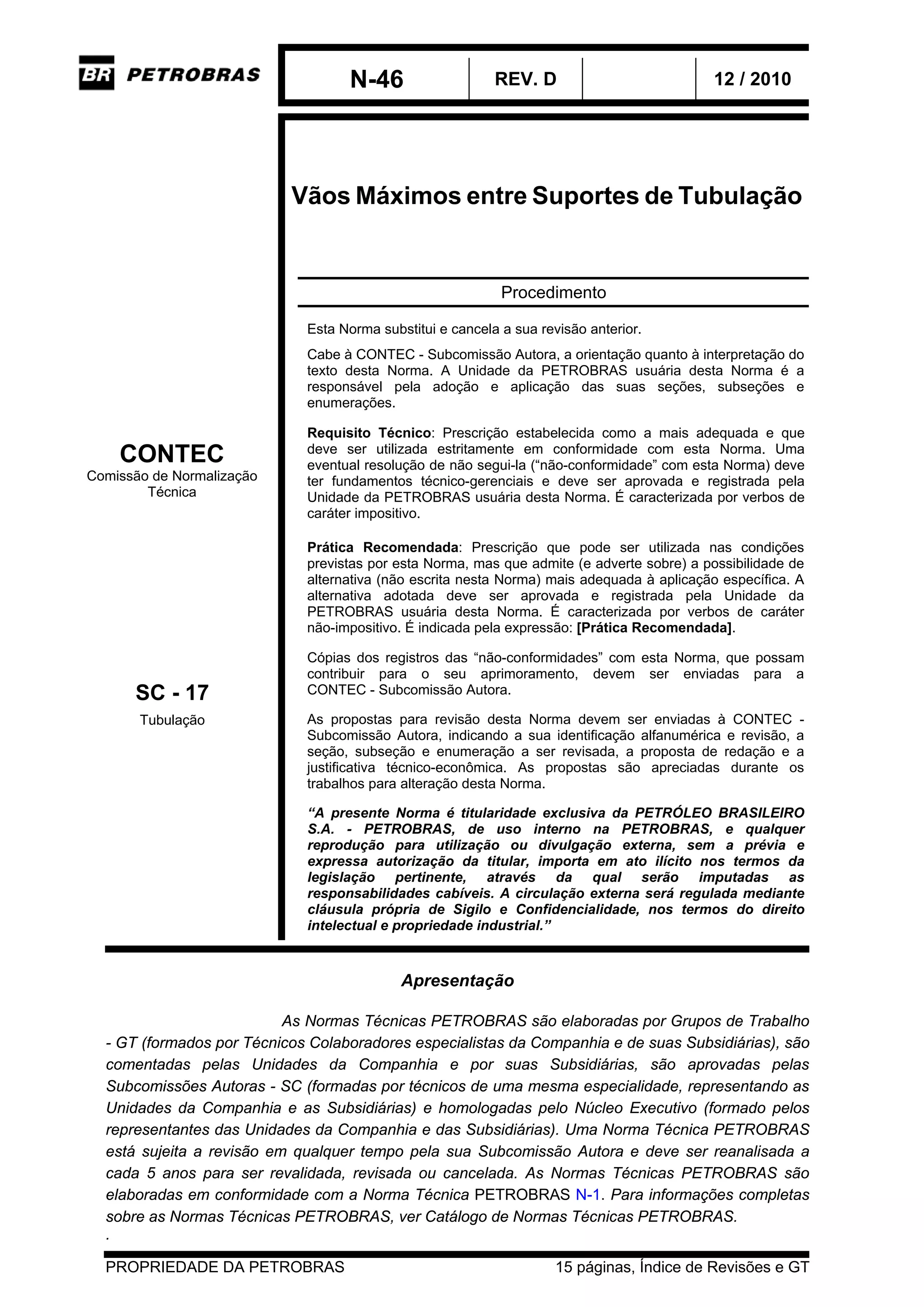

Vãos Máximos entre Suportes de Tubulação
Procedimento
Esta Norma substitui e cancela a sua revisão anterior.
Cabe à CONTEC - Subcomissão Autora, a orientação quanto à interpretação do
texto desta Norma. A Unidade da PETROBRAS usuária desta Norma é a
responsável pela adoção e aplicação das suas seções, subseções e
enumerações.
CONTEC
Comissão de Normalização
Técnica
Requisito Técnico: Prescrição estabelecida como a mais adequada e que
deve ser utilizada estritamente em conformidade com esta Norma. Uma
eventual resolução de não segui-la (“não-conformidade” com esta Norma) deve
ter fundamentos técnico-gerenciais e deve ser aprovada e registrada pela
Unidade da PETROBRAS usuária desta Norma. É caracterizada por verbos de
caráter impositivo.
Prática Recomendada: Prescrição que pode ser utilizada nas condições
previstas por esta Norma, mas que admite (e adverte sobre) a possibilidade de
alternativa (não escrita nesta Norma) mais adequada à aplicação específica. A
alternativa adotada deve ser aprovada e registrada pela Unidade da
PETROBRAS usuária desta Norma. É caracterizada por verbos de caráter
não-impositivo. É indicada pela expressão: [Prática Recomendada].
SC - 17
Cópias dos registros das “não-conformidades” com esta Norma, que possam
contribuir para o seu aprimoramento, devem ser enviadas para a
CONTEC - Subcomissão Autora.
As propostas para revisão desta Norma devem ser enviadas à CONTEC -
Subcomissão Autora, indicando a sua identificação alfanumérica e revisão, a
seção, subseção e enumeração a ser revisada, a proposta de redação e a
justificativa técnico-econômica. As propostas são apreciadas durante os
trabalhos para alteração desta Norma.
Tubulação
“A presente Norma é titularidade exclusiva da PETRÓLEO BRASILEIRO
S.A. - PETROBRAS, de uso interno na PETROBRAS, e qualquer
reprodução para utilização ou divulgação externa, sem a prévia e
expressa autorização da titular, importa em ato ilícito nos termos da
legislação pertinente, através da qual serão imputadas as
responsabilidades cabíveis. A circulação externa será regulada mediante
cláusula própria de Sigilo e Confidencialidade, nos termos do direito
intelectual e propriedade industrial.”
Apresentação
As Normas Técnicas PETROBRAS são elaboradas por Grupos de Trabalho
- GT (formados por Técnicos Colaboradores especialistas da Companhia e de suas Subsidiárias), são
comentadas pelas Unidades da Companhia e por suas Subsidiárias, são aprovadas pelas
Subcomissões Autoras - SC (formadas por técnicos de uma mesma especialidade, representando as
Unidades da Companhia e as Subsidiárias) e homologadas pelo Núcleo Executivo (formado pelos
representantes das Unidades da Companhia e das Subsidiárias). Uma Norma Técnica PETROBRAS
está sujeita a revisão em qualquer tempo pela sua Subcomissão Autora e deve ser reanalisada a
cada 5 anos para ser revalidada, revisada ou cancelada. As Normas Técnicas PETROBRAS são
elaboradas em conformidade com a Norma Técnica PETROBRAS N-1. Para informações completas
sobre as Normas Técnicas PETROBRAS, ver Catálogo de Normas Técnicas PETROBRAS.
.
-CORPORATIVO-

N-46 REV. D 12 / 2010
2

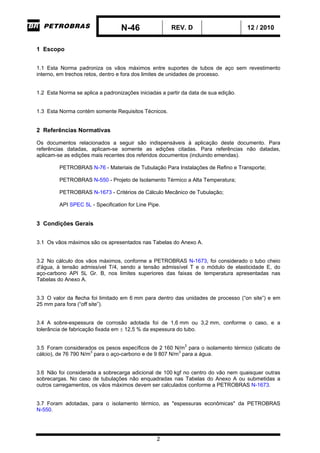

1 Escopo
1.1 Esta Norma padroniza os vãos máximos entre suportes de tubos de aço sem revestimento
interno, em trechos retos, dentro e fora dos limites de unidades de processo.
1.2 Esta Norma se aplica a padronizações iniciadas a partir da data de sua edição.
1.3 Esta Norma contém somente Requisitos Técnicos.
2 Referências Normativas
Os documentos relacionados a seguir são indispensáveis à aplicação deste documento. Para
referências datadas, aplicam-se somente as edições citadas. Para referências não datadas,
aplicam-se as edições mais recentes dos referidos documentos (incluindo emendas).
PETROBRAS N-76 - Materiais de Tubulação Para Instalações de Refino e Transporte;
PETROBRAS N-550 - Projeto de Isolamento Térmico a Alta Temperatura;
PETROBRAS N-1673 - Critérios de Cálculo Mecânico de Tubulação;
API SPEC 5L - Specification for Line Pipe.
3 Condições Gerais
3.1 Os vãos máximos são os apresentados nas Tabelas do Anexo A.
3.2 No cálculo dos vãos máximos, conforme a PETROBRAS N-1673, foi considerado o tubo cheio
d'água, à tensão admissível T/4, sendo a tensão admissível T e o módulo de elasticidade E, do
aço-carbono API 5L Gr. B, nos limites superiores das faixas de temperatura apresentadas nas
Tabelas do Anexo A.
3.3 O valor da flecha foi limitado em 6 mm para dentro das unidades de processo (“on site”) e em
25 mm para fora (“off site”).
3.4 A sobre-espessura de corrosão adotada foi de 1,6 mm ou 3,2 mm, conforme o caso, e a
tolerância de fabricação fixada em  12,5 % da espessura do tubo.
3.5 Foram considerados os pesos específicos de 2 160 N/m3
para o isolamento térmico (silicato de
cálcio), de 76 790 N/m3
para o aço-carbono e de 9 807 N/m3
para a água.
3.6 Não foi considerada a sobrecarga adicional de 100 kgf no centro do vão nem quaisquer outras
sobrecargas. No caso de tubulações não enquadradas nas Tabelas do Anexo A ou submetidas a
outros carregamentos, os vãos máximos devem ser calculados conforme a PETROBRAS N-1673.
3.7 Foram adotadas, para o isolamento térmico, as "espessuras econômicas" da PETROBRAS
N-550.
-CORPORATIVO-

N-46 REV. D 12 / 2010
3

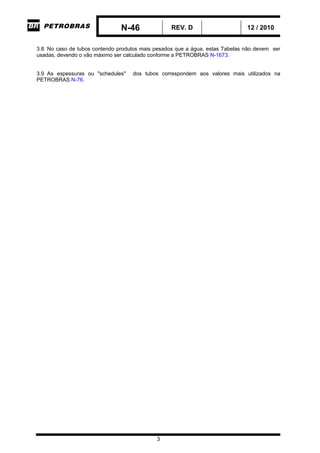

3.8 No caso de tubos contendo produtos mais pesados que a água, estas Tabelas não devem ser
usadas, devendo o vão máximo ser calculado conforme a PETROBRAS N-1673.
3.9 As espessuras ou "schedules" dos tubos correspondem aos valores mais utilizados na
PETROBRAS N-76.
-CORPORATIVO-

N-46 REV. D 12 / 2010
4
Anexo A - Tabelas
Tabela A.1 - Vãos Máximos entre Suportes de Tubulação (“On Site”) - Flecha : 6 mm,
Espessura de Corrosão: 1,6 mm
Vãos máximos
Tubo + água Tubo + água + isolamento
Temperatura
ambiente
35 °C a 200 °C 201 °C a 330 °C 331 °C a 400 °CDiâmetro
nominal
Espessura
Vão Isol. Vão Isol. Vão Isol. Vão
DN NPS SCH (m) (mm) (m) (mm) (m) (mm) (m)
15 1/2 80 2,7 38 2,3 51 2,1 63 1,9
15 1/2 160 2,8 38 2,4 51 2,2 63 2,0
15 1/2 XXS 2,8 38 2,4 51 2,3 63 2,1
20 3/4 80 3,0 38 2,6 51 2,4 63 2,3
20 3/4 160 3,1 38 2,8 51 2,6 63 2,4
20 3/4 XXS 3,1 38 2,8 51 2,6 63 2,5
25 1 80 3,4 38 3,1 63 2,8 63 2,7
25 1 160 3,5 38 3,2 63 2,9 63 2,9
25 1 XXS 3,5 38 3,2 63 3,0 63 2,9
40 1 1/2 80 4,1 51 3,7 63 3,5 63 3,5
40 1 1/2 160 4,3 51 3,8 63 3,7 63 3,6
40 1 1/2 XXS 4,3 51 3,9 63 3,8 63 3,7
50 2 40 4,4 51 3,9 63 3,7 63 3,7
50 2 80 4,6 51 4,2 63 4,0 63 4,0
50 2 160 4,8 51 4,4 63 4,3 63 4,2
50 2 XXS 4,8 51 4,5 63 4,3 63 4,3
80 3 40 5,5 63 5,0 63 4,9 63 4,8
80 3 80 5,7 63 5,2 63 5,2 63 5,1
80 3 160 5,9 63 5,5 63 5,4 63 5,3
80 3 XXS 5,9 63 5,5 63 5,5 63 5,4
100 4 40 6,2 63 5,7 63 5,6 89 5,4
100 4 80 6,5 63 6,0 63 6,0 89 5,7
100 4 120 6,6 63 6,2 63 6,1 89 5,9
100 4 160 6,7 63 6,3 63 6,2 89 6,0
100 4 XXS 6,7 63 6,4 63 6,3 89 6,1
150 6 40 7,5 63 7,0 89 6,7 102 6,6
150 6 80 7,9 63 7,5 89 7,2 102 7,1
150 6 120 8,1 63 7,7 89 7,4 102 7,3
150 6 160 8,2 63 7,8 89 7,6 102 7,4
150 6 XXS 8,2 63 7,9 89 7,6 102 7,5
200 8 20 8,1 63 7,6 102 7,3 102 7,2
200 8 40 8,5 63 8,0 102 7,7 102 7,6
200 8 60 8,8 63 8,3 102 8,0 102 7,9
200 8 80 9,0 63 8,6 102 8,3 102 8,1
200 8 100 9,1 63 8,7 102 8,4 102 8,3
200 8 120 9,2 63 8,9 102 8,6 102 8,5
200 8 140 9,3 63 8,9 102 8,7 102 8,5
200 8 XXS 9,3 63 9,0 102 8,7 102 8,6
200 8 160 9,3 63 9,0 102 8,7 102 8,6
-CORPORATIVO-

N-46 REV. D 12 / 2010
5

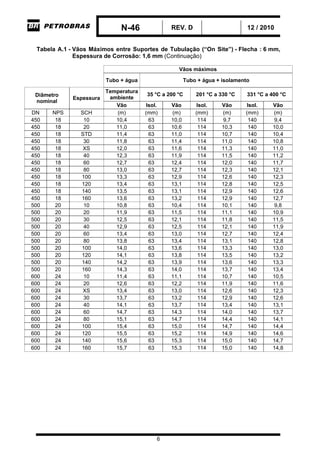

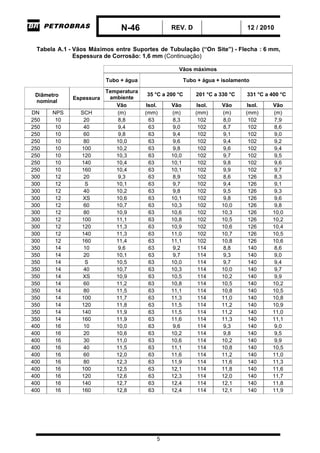

Espessura de Corrosão: 1,6 mm (Continuação)
Vãos máximos
Temperatura
ambiente
nominal
Espessura
250 10 20 8,8 63 8,3 102 8,0 102 7,9
250 10 40 9,4 63 9,0 102 8,7 102 8,6
250 10 60 9,8 63 9,4 102 9,1 102 9,0
250 10 80 10,0 63 9,6 102 9,4 102 9,2
250 10 100 10,2 63 9,8 102 9,6 102 9,4
250 10 120 10,3 63 10,0 102 9,7 102 9,5
250 10 140 10,4 63 10,1 102 9,8 102 9,6
250 10 160 10,4 63 10,1 102 9,9 102 9,7
300 12 20 9,3 63 8,9 102 8,6 126 8,3
300 12 S 10,1 63 9,7 102 9,4 126 9,1
300 12 40 10,2 63 9,8 102 9,5 126 9,3
300 12 XS 10,6 63 10,1 102 9,8 126 9,6
300 12 60 10,7 63 10,3 102 10,0 126 9,8
300 12 80 10,9 63 10,6 102 10,3 126 10,0
300 12 100 11,1 63 10,8 102 10,5 126 10,2
300 12 120 11,3 63 10,9 102 10,6 126 10,4
300 12 140 11,3 63 11,0 102 10,7 126 10,5
300 12 160 11,4 63 11,1 102 10,8 126 10,6
350 14 10 9,6 63 9,2 114 8,8 140 8,6
350 14 20 10,1 63 9,7 114 9,3 140 9,0
350 14 S 10,5 63 10,0 114 9,7 140 9,4
350 14 40 10,7 63 10,3 114 10,0 140 9,7
350 14 XS 10,9 63 10,5 114 10,2 140 9,9
350 14 60 11,2 63 10,8 114 10,5 140 10,2
350 14 80 11,5 63 11,1 114 10,8 140 10,5
350 14 100 11,7 63 11,3 114 11,0 140 10,8
350 14 120 11,8 63 11,5 114 11,2 140 10,9
350 14 140 11,9 63 11,5 114 11,2 140 11,0
350 14 160 11,9 63 11,6 114 11,3 140 11,1
400 16 10 10,0 63 9,6 114 9,3 140 9,0
400 16 20 10,6 63 10,2 114 9,8 140 9,5
400 16 30 11,0 63 10,6 114 10,2 140 9,9
400 16 40 11,5 63 11,1 114 10,8 140 10,5
400 16 60 12,0 63 11,6 114 11,2 140 11,0
400 16 80 12,3 63 11,9 114 11,6 140 11,3
400 16 100 12,5 63 12,1 114 11,8 140 11,6
400 16 120 12,6 63 12,3 114 12,0 140 11,7
400 16 140 12,7 63 12,4 114 12,1 140 11,8
400 16 160 12,8 63 12,4 114 12,1 140 11,9
-CORPORATIVO-

N-46 REV. D 12 / 2010
6
Vãos máximos
Temperatura
ambiente
nominal
Espessura
450 18 10 10,4 63 10,0 114 9,7 140 9,4
450 18 20 11,0 63 10,6 114 10,3 140 10,0
450 18 STD 11,4 63 11,0 114 10,7 140 10,4
450 18 30 11,8 63 11,4 114 11,0 140 10,8
450 18 XS 12,0 63 11,6 114 11,3 140 11,0
450 18 40 12,3 63 11,9 114 11,5 140 11,2
450 18 60 12,7 63 12,4 114 12,0 140 11,7
450 18 80 13,0 63 12,7 114 12,3 140 12,1
450 18 100 13,3 63 12,9 114 12,6 140 12,3
450 18 120 13,4 63 13,1 114 12,8 140 12,5
450 18 140 13,5 63 13,1 114 12,9 140 12,6
450 18 160 13,6 63 13,2 114 12,9 140 12,7
500 20 10 10,8 63 10,4 114 10,1 140 9,8
500 20 20 11,9 63 11,5 114 11,1 140 10,9
500 20 30 12,5 63 12,1 114 11,8 140 11,5
500 20 40 12,9 63 12,5 114 12,1 140 11,9
500 20 60 13,4 63 13,0 114 12,7 140 12,4
500 20 80 13,8 63 13,4 114 13,1 140 12,8
500 20 100 14,0 63 13,6 114 13,3 140 13,0
500 20 120 14,1 63 13,8 114 13,5 140 13,2
500 20 140 14,2 63 13,9 114 13,6 140 13,3
500 20 160 14,3 63 14,0 114 13,7 140 13,4
600 24 10 11,4 63 11,1 114 10,7 140 10,5
600 24 20 12,6 63 12,2 114 11,9 140 11,6
600 24 XS 13,4 63 13,0 114 12,6 140 12,3
600 24 30 13,7 63 13,2 114 12,9 140 12,6
600 24 40 14,1 63 13,7 114 13,4 140 13,1
600 24 60 14,7 63 14,3 114 14,0 140 13,7
600 24 80 15,1 63 14,7 114 14,4 140 14,1
600 24 100 15,4 63 15,0 114 14,7 140 14,4
600 24 120 15,5 63 15,2 114 14,9 140 14,6
600 24 140 15,6 63 15,3 114 15,0 140 14,7
600 24 160 15,7 63 15,3 114 15,0 140 14,8
-CORPORATIVO-

N-46 REV. D 12 / 2010
7

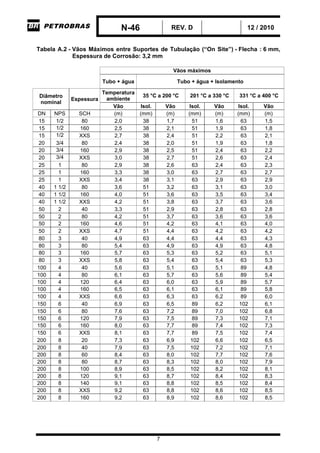

Vãos máximos
Tubo + água Tubo + água + Isolamento
Temperatura
ambiente
nominal
Espessura
15 1/2 80 2,0 38 1,7 51 1,6 63 1,5
15 1/2 160 2,5 38 2,1 51 1,9 63 1,8
15 1/2 XXS 2,7 38 2,4 51 2,2 63 2,1
20 3/4 80 2,4 38 2,0 51 1,9 63 1,8
20 3/4 160 2,9 38 2,5 51 2,4 63 2,2
20 3/4 XXS 3,0 38 2,7 51 2,6 63 2,4
25 1 80 2,9 38 2,6 63 2,4 63 2,3
25 1 160 3,3 38 3,0 63 2,7 63 2,7
25 1 XXS 3,4 38 3,1 63 2,9 63 2,9
40 1 1/2 80 3,6 51 3,2 63 3,1 63 3,0
40 1 1/2 160 4,0 51 3,6 63 3,5 63 3,4
40 1 1/2 XXS 4,2 51 3,8 63 3,7 63 3,6
50 2 40 3,3 51 2,9 63 2,8 63 2,8
50 2 80 4,2 51 3,7 63 3,6 63 3,6
50 2 160 4,6 51 4,2 63 4,1 63 4,0
50 2 XXS 4,7 51 4,4 63 4,2 63 4,2
80 3 40 4,9 63 4,4 63 4,4 63 4,3
80 3 80 5,4 63 4,9 63 4,9 63 4,8
80 3 160 5,7 63 5,3 63 5,2 63 5,1
80 3 XXS 5,8 63 5,4 63 5,4 63 5,3
100 4 40 5,6 63 5,1 63 5,1 89 4,8
100 4 80 6,1 63 5,7 63 5,6 89 5,4
100 4 120 6,4 63 6,0 63 5,9 89 5,7
100 4 160 6,5 63 6,1 63 6,1 89 5,8
100 4 XXS 6,6 63 6,3 63 6,2 89 6,0
150 6 40 6,9 63 6,5 89 6,2 102 6,1
150 6 80 7,6 63 7,2 89 7,0 102 6,8
150 6 120 7,9 63 7,5 89 7,3 102 7,1
150 6 160 8,0 63 7,7 89 7,4 102 7,3
150 6 XXS 8,1 63 7,7 89 7,5 102 7,4
200 8 20 7,3 63 6,9 102 6,6 102 6,5
200 8 40 7,9 63 7,5 102 7,2 102 7,1
200 8 60 8,4 63 8,0 102 7,7 102 7,6
200 8 80 8,7 63 8,3 102 8,0 102 7,9
200 8 100 8,9 63 8,5 102 8,2 102 8,1
200 8 120 9,1 63 8,7 102 8,4 102 8,3
200 8 140 9,1 63 8,8 102 8,5 102 8,4
200 8 XXS 9,2 63 8,8 102 8,6 102 8,5
200 8 160 9,2 63 8,9 102 8,6 102 8,5
-CORPORATIVO-

N-46 REV. D 12 / 2010
8

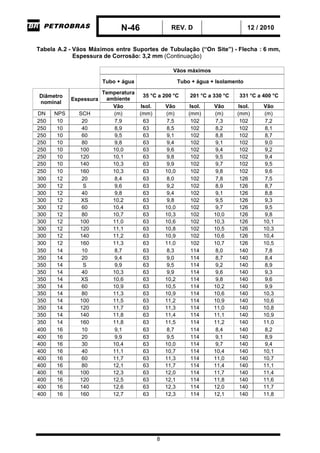

Vãos máximos
Temperatura
ambiente
nominal
Espessura
250 10 20 7,9 63 7,5 102 7,3 102 7,2
250 10 40 8,9 63 8,5 102 8,2 102 8,1
250 10 60 9,5 63 9,1 102 8,8 102 8,7
250 10 80 9,8 63 9,4 102 9,1 102 9,0
250 10 100 10,0 63 9,6 102 9,4 102 9,2
250 10 120 10,1 63 9,8 102 9,5 102 9,4
250 10 140 10,3 63 9,9 102 9,7 102 9,5
250 10 160 10,3 63 10,0 102 9,8 102 9,6
300 12 20 8,4 63 8,0 102 7,8 126 7,5
300 12 S 9,6 63 9,2 102 8,9 126 8,7
300 12 40 9,8 63 9,4 102 9,1 126 8,8
300 12 XS 10,2 63 9,8 102 9,5 126 9,3
300 12 60 10,4 63 10,0 102 9,7 126 9,5
300 12 80 10,7 63 10,3 102 10,0 126 9,8
300 12 100 11,0 63 10,6 102 10,3 126 10,1
300 12 120 11,1 63 10,8 102 10,5 126 10,3
300 12 140 11,2 63 10,9 102 10,6 126 10,4
300 12 160 11,3 63 11,0 102 10,7 126 10,5
350 14 10 8,7 63 8,3 114 8,0 140 7,8
350 14 20 9,4 63 9,0 114 8,7 140 8,4
350 14 S 9,9 63 9,5 114 9,2 140 8,9
350 14 40 10,3 63 9,9 114 9,6 140 9,3
350 14 XS 10,6 63 10,2 114 9,8 140 9,6
350 14 60 10,9 63 10,5 114 10,2 140 9,9
350 14 80 11,3 63 10,9 114 10,6 140 10,3
350 14 100 11,5 63 11,2 114 10,9 140 10,6
350 14 120 11,7 63 11,3 114 11,0 140 10,8
350 14 140 11,8 63 11,4 114 11,1 140 10,9
350 14 160 11,8 63 11,5 114 11,2 140 11,0
400 16 10 9,1 63 8,7 114 8,4 140 8,2
400 16 20 9,9 63 9,5 114 9,1 140 8,9
400 16 30 10,4 63 10,0 114 9,7 140 9,4
400 16 40 11,1 63 10,7 114 10,4 140 10,1
400 16 60 11,7 63 11,3 114 11,0 140 10,7
400 16 80 12,1 63 11,7 114 11,4 140 11,1
400 16 100 12,3 63 12,0 114 11,7 140 11,4
400 16 120 12,5 63 12,1 114 11,8 140 11,6
400 16 140 12,6 63 12,3 114 12,0 140 11,7
400 16 160 12,7 63 12,3 114 12,1 140 11,8
-CORPORATIVO-

N-46 REV. D 12 / 2010
9

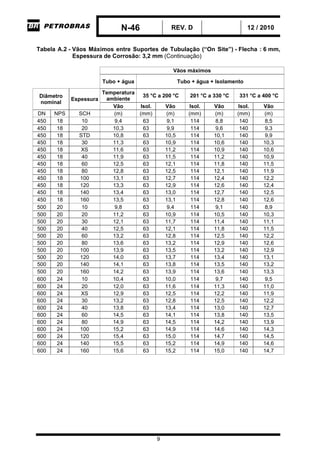

Vãos máximos
Temperatura
ambiente
nominal
Espessura
450 18 10 9,4 63 9,1 114 8,8 140 8,5
450 18 20 10,3 63 9,9 114 9,6 140 9,3
450 18 STD 10,8 63 10,5 114 10,1 140 9,9
450 18 30 11,3 63 10,9 114 10,6 140 10,3
450 18 XS 11,6 63 11,2 114 10,9 140 10,6
450 18 40 11,9 63 11,5 114 11,2 140 10,9
450 18 60 12,5 63 12,1 114 11,8 140 11,5
450 18 80 12,8 63 12,5 114 12,1 140 11,9
450 18 100 13,1 63 12,7 114 12,4 140 12,2
450 18 120 13,3 63 12,9 114 12,6 140 12,4
450 18 140 13,4 63 13,0 114 12,7 140 12,5
450 18 160 13,5 63 13,1 114 12,8 140 12,6
500 20 10 9,8 63 9,4 114 9,1 140 8,9
500 20 20 11,2 63 10,9 114 10,5 140 10,3
500 20 30 12,1 63 11,7 114 11,4 140 11,1
500 20 40 12,5 63 12,1 114 11,8 140 11,5
500 20 60 13,2 63 12,8 114 12,5 140 12,2
500 20 80 13,6 63 13,2 114 12,9 140 12,6
500 20 100 13,9 63 13,5 114 13,2 140 12,9
500 20 120 14,0 63 13,7 114 13,4 140 13,1
500 20 140 14,1 63 13,8 114 13,5 140 13,2
500 20 160 14,2 63 13,9 114 13,6 140 13,3
600 24 10 10,4 63 10,0 114 9,7 140 9,5
600 24 20 12,0 63 11,6 114 11,3 140 11,0
600 24 XS 12,9 63 12,5 114 12,2 140 11,9
600 24 30 13,2 63 12,8 114 12,5 140 12,2
600 24 40 13,8 63 13,4 114 13,0 140 12,7
600 24 60 14,5 63 14,1 114 13,8 140 13,5
600 24 80 14,9 63 14,5 114 14,2 140 13,9
600 24 100 15,2 63 14,9 114 14,6 140 14,3
600 24 120 15,4 63 15,0 114 14,7 140 14,5
600 24 140 15,5 63 15,2 114 14,9 140 14,6
600 24 160 15,6 63 15,2 114 15,0 140 14,7
-CORPORATIVO-

N-46 REV. D 12 / 2010
10

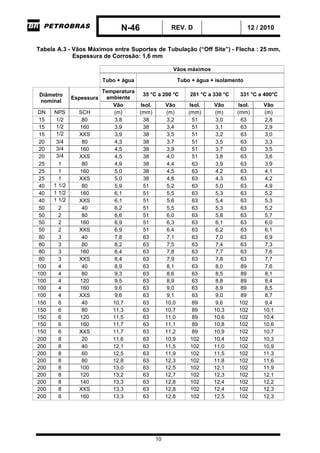

Tabela A.3 - Vãos Máximos entre Suportes de Tubulação (“Off Site”) - Flecha : 25 mm,
Vãos máximos
Temperatura
ambiente
35 °C a 200 °C 201 °C a 330 °C 331 °C a 400°CDiâmetro
nominal
Espessura
15 1/2 80 3,8 38 3,2 51 3,0 63 2,8
15 1/2 160 3,9 38 3,4 51 3,1 63 2,9
15 1/2 XXS 3,9 38 3,5 51 3,2 63 3,0
20 3/4 80 4,3 38 3,7 51 3,5 63 3,3
20 3/4 160 4,5 38 3,9 51 3,7 63 3,5
20 3/4 XXS 4,5 38 4,0 51 3,8 63 3,6
25 1 80 4,9 38 4,4 63 3,9 63 3,9
25 1 160 5,0 38 4,5 63 4,2 63 4,1
25 1 XXS 5,0 38 4,6 63 4,3 63 4,2
40 1 1/2 80 5,9 51 5,2 63 5,0 63 4,9
40 1 1/2 160 6,1 51 5,5 63 5,3 63 5,2
40 1 1/2 XXS 6,1 51 5,6 63 5,4 63 5,3
50 2 40 6,2 51 5,5 63 5,3 63 5,2
50 2 80 6,6 51 6,0 63 5,8 63 5,7
50 2 160 6,9 51 6,3 63 6,1 63 6,0
50 2 XXS 6,9 51 6,4 63 6,2 63 6,1
80 3 40 7,8 63 7,1 63 7,0 63 6,9
80 3 80 8,2 63 7,5 63 7,4 63 7,3
80 3 160 8,4 63 7,8 63 7,7 63 7,6
80 3 XXS 8,4 63 7,9 63 7,8 63 7,7
100 4 40 8,9 63 8,1 63 8,0 89 7,6
100 4 80 9,3 63 8,6 63 8,5 89 8,1
100 4 120 9,5 63 8,9 63 8,8 89 8,4
100 4 160 9,6 63 9,0 63 8,9 89 8,5
100 4 XXS 9,6 63 9,1 63 9,0 89 8,7
150 6 40 10,7 63 10,0 89 9,6 102 9,4
150 6 80 11,3 63 10,7 89 10,3 102 10,1
150 6 120 11,5 63 11,0 89 10,6 102 10,4
150 6 160 11,7 63 11,1 89 10,8 102 10,6
150 6 XXS 11,7 63 11,2 89 10,9 102 10,7
200 8 20 11,6 63 10,9 102 10,4 102 10,3
200 8 40 12,1 63 11,5 102 11,0 102 10,9
200 8 60 12,5 63 11,9 102 11,5 102 11,3
200 8 80 12,8 63 12,3 102 11,8 102 11,6
200 8 100 13,0 63 12,5 102 12,1 102 11,9
200 8 120 13,2 63 12,7 102 12,3 102 12,1
200 8 140 13,3 63 12,8 102 12,4 102 12,2
200 8 XXS 13,3 63 12,8 102 12,4 102 12,3
200 8 160 13,3 63 12,8 102 12,5 102 12,3
-CORPORATIVO-

N-46 REV. D 12 / 2010
11

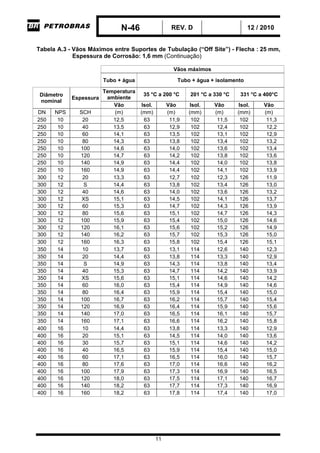

Vãos máximos
Temperatura
ambiente
nominal
Espessura
250 10 20 12,5 63 11,9 102 11,5 102 11,3
250 10 40 13,5 63 12,9 102 12,4 102 12,2
250 10 60 14,1 63 13,5 102 13,1 102 12,9
250 10 80 14,3 63 13,8 102 13,4 102 13,2
250 10 100 14,6 63 14,0 102 13,6 102 13,4
250 10 120 14,7 63 14,2 102 13,8 102 13,6
250 10 140 14,9 63 14,4 102 14,0 102 13,8
250 10 160 14,9 63 14,4 102 14,1 102 13,9
300 12 20 13,3 63 12,7 102 12,3 126 11,9
300 12 S 14,4 63 13,8 102 13,4 126 13,0
300 12 40 14,6 63 14,0 102 13,6 126 13,2
300 12 XS 15,1 63 14,5 102 14,1 126 13,7
300 12 60 15,3 63 14,7 102 14,3 126 13,9
300 12 80 15,6 63 15,1 102 14,7 126 14,3
300 12 100 15,9 63 15,4 102 15,0 126 14,6
300 12 120 16,1 63 15,6 102 15,2 126 14,9
300 12 140 16,2 63 15,7 102 15,3 126 15,0
300 12 160 16,3 63 15,8 102 15,4 126 15,1
350 14 10 13,7 63 13,1 114 12,6 140 12,3
350 14 20 14,4 63 13,8 114 13,3 140 12,9
350 14 S 14,9 63 14,3 114 13,8 140 13,4
350 14 40 15,3 63 14,7 114 14,2 140 13,9
350 14 XS 15,6 63 15,1 114 14,6 140 14,2
350 14 60 16,0 63 15,4 114 14,9 140 14,6
350 14 80 16,4 63 15,9 114 15,4 140 15,0
350 14 100 16,7 63 16,2 114 15,7 140 15,4
350 14 120 16,9 63 16,4 114 15,9 140 15,6
350 14 140 17,0 63 16,5 114 16,1 140 15,7
350 14 160 17,1 63 16,6 114 16,2 140 15,8
400 16 10 14,4 63 13,8 114 13,3 140 12,9
400 16 20 15,1 63 14,5 114 14,0 140 13,6
400 16 30 15,7 63 15,1 114 14,6 140 14,2
400 16 40 16,5 63 15,9 114 15,4 140 15,0
400 16 60 17,1 63 16,5 114 16,0 140 15,7
400 16 80 17,6 63 17,0 114 16,6 140 16,2
400 16 100 17,9 63 17,3 114 16,9 140 16,5
400 16 120 18,0 63 17,5 114 17,1 140 16,7
400 16 140 18,2 63 17,7 114 17,3 140 16,9
400 16 160 18,2 63 17,8 114 17,4 140 17,0
-CORPORATIVO-

N-46 REV. D 12 / 2010
12

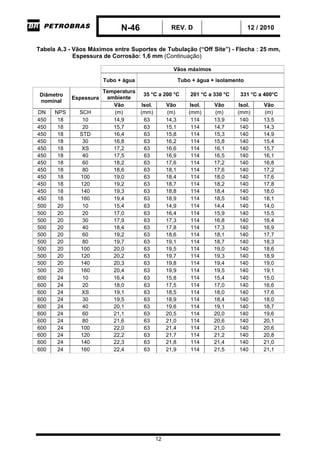

Vãos máximos
Temperatura
ambiente
nominal
Espessura
450 18 10 14,9 63 14,3 114 13,9 140 13,5
450 18 20 15,7 63 15,1 114 14,7 140 14,3
450 18 STD 16,4 63 15,8 114 15,3 140 14,9
450 18 30 16,8 63 16,2 114 15,8 140 15,4
450 18 XS 17,2 63 16,6 114 16,1 140 15,7
450 18 40 17,5 63 16,9 114 16,5 140 16,1
450 18 60 18,2 63 17,6 114 17,2 140 16,8
450 18 80 18,6 63 18,1 114 17,6 140 17,2
450 18 100 19,0 63 18,4 114 18,0 140 17,6
450 18 120 19,2 63 18,7 114 18,2 140 17,8
450 18 140 19,3 63 18,8 114 18,4 140 18,0
450 18 160 19,4 63 18,9 114 18,5 140 18,1
500 20 10 15,4 63 14,9 114 14,4 140 14,0
500 20 20 17,0 63 16,4 114 15,9 140 15,5
500 20 30 17,9 63 17,3 114 16,8 140 16,4
500 20 40 18,4 63 17,8 114 17,3 140 16,9
500 20 60 19,2 63 18,6 114 18,1 140 17,7
500 20 80 19,7 63 19,1 114 18,7 140 18,3
500 20 100 20,0 63 19,5 114 19,0 140 18,6
500 20 120 20,2 63 19,7 114 19,3 140 18,9
500 20 140 20,3 63 19,8 114 19,4 140 19,0
500 20 160 20,4 63 19,9 114 19,5 140 19,1
600 24 10 16,4 63 15,8 114 15,4 140 15,0
600 24 20 18,0 63 17,5 114 17,0 140 16,6
600 24 XS 19,1 63 18,5 114 18,0 140 17,6
600 24 30 19,5 63 18,9 114 18,4 140 18,0
600 24 40 20,1 63 19,6 114 19,1 140 18,7
600 24 60 21,1 63 20,5 114 20,0 140 19,6
600 24 80 21,6 63 21,0 114 20,6 140 20,1
600 24 100 22,0 63 21,4 114 21,0 140 20,6
600 24 120 22,2 63 21,7 114 21,2 140 20,8
600 24 140 22,3 63 21,8 114 21,4 140 21,0
600 24 160 22,4 63 21,9 114 21,5 140 21,1
-CORPORATIVO-

N-46 REV. D 12 / 2010
13
Vãos máximos
Temperatura
ambiente
35 °C a 200°C 201 °C a 330 °C 331 °C a 400 °CDiâmetro
nominal
Espessura
15 1/2 80 2,9 38 2,4 51 2,2 63 2,1
15 1/2 160 3,5 38 3,0 51 2,8 63 2,6
15 1/2 XXS 3,9 38 3,4 51 3,2 63 3,0
20 3/4 80 3,4 38 2,9 51 2,7 63 2,5
20 3/4 160 4,1 38 3,6 51 3,4 63 3,2
20 3/4 XXS 4,3 38 3,9 51 3,7 63 3,5
25 1 80 4,2 38 3,7 63 3,4 63 3,3
25 1 160 4,7 38 4,3 63 3,9 63 3,8
25 1 XXS 4,9 38 4,5 63 4,2 63 4,1
40 1 1/2 80 5,2 51 4,6 63 4,4 63 4,3
40 1 1/2 160 5,7 51 5,2 63 5,0 63 4,9
40 1 1/2 XXS 6,0 51 5,5 63 5,3 63 5,2
50 2 40 4,7 51 4,2 63 4,0 63 4,0
50 2 80 5,9 51 5,4 63 5,2 63 5,1
50 2 160 6,6 51 6,0 63 5,8 63 5,8
50 2 XXS 6,7 51 6,2 63 6,0 63 5,9
80 3 40 7,0 63 6,3 63 6,2 63 6,1
80 3 80 7,7 63 7,0 63 6,9 63 6,8
80 3 160 8,1 63 7,5 63 7,4 63 7,3
80 3 XXS 8,3 63 7,8 63 7,7 63 7,5
100 4 40 8,0 63 7,4 63 7,3 89 6,9
100 4 80 8,8 63 8,2 63 8,1 89 7,7
100 4 120 9,1 63 8,6 63 8,5 89 8,1
100 4 160 9,3 63 8,8 63 8,7 89 8,3
100 4 XXS 9,4 63 8,9 63 8,8 89 8,5
150 6 40 9,9 63 9,2 89 8,9 102 8,7
150 6 80 10,8 63 10,3 89 9,9 102 9,7
150 6 120 11,2 63 10,7 89 10,4 102 10,1
150 6 160 11,4 63 10,9 89 10,6 102 10,4
150 6 XXS 11,5 63 11,1 89 10,8 102 10,5
200 8 20 10,5 63 9,9 102 9,5 102 9,3
200 8 40 11,4 63 10,8 102 10,3 102 10,2
200 8 60 12,0 63 11,4 102 11,0 102 10,8
200 8 80 12,4 63 11,9 102 11,4 102 11,3
200 8 100 12,7 63 12,2 102 11,8 102 11,6
200 8 120 12,9 63 12,4 102 12,0 102 11,9
200 8 140 13,1 63 12,6 102 12,2 102 12,0
200 8 XXS 13,1 63 12,6 102 12,3 102 12,1
200 8 160 13,1 63 12,7 102 12,3 102 12,1
-CORPORATIVO-

N-46 REV. D 12 / 2010
14

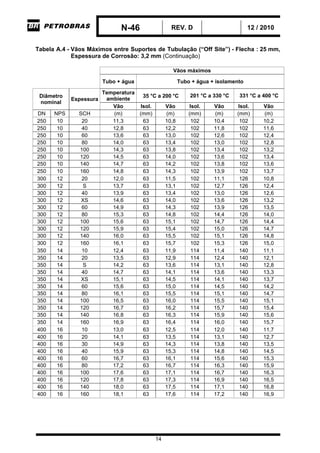

Vãos máximos
Temperatura
ambiente
nominal
Espessura
250 10 20 11,3 63 10,8 102 10,4 102 10,2
250 10 40 12,8 63 12,2 102 11,8 102 11,6
250 10 60 13,6 63 13,0 102 12,6 102 12,4
250 10 80 14,0 63 13,4 102 13,0 102 12,8
250 10 100 14,3 63 13,8 102 13,4 102 13,2
250 10 120 14,5 63 14,0 102 13,6 102 13,4
250 10 140 14,7 63 14,2 102 13,8 102 13,6
250 10 160 14,8 63 14,3 102 13,9 102 13,7
300 12 20 12,0 63 11,5 102 11,1 126 10,8
300 12 S 13,7 63 13,1 102 12,7 126 12,4
300 12 40 13,9 63 13,4 102 13,0 126 12,6
300 12 XS 14,6 63 14,0 102 13,6 126 13,2
300 12 60 14,9 63 14,3 102 13,9 126 13,5
300 12 80 15,3 63 14,8 102 14,4 126 14,0
300 12 100 15,6 63 15,1 102 14,7 126 14,4
300 12 120 15,9 63 15,4 102 15,0 126 14,7
300 12 140 16,0 63 15,5 102 15,1 126 14,8
300 12 160 16,1 63 15,7 102 15,3 126 15,0
350 14 10 12,4 63 11,9 114 11,4 140 11,1
350 14 20 13,5 63 12,9 114 12,4 140 12,1
350 14 S 14,2 63 13,6 114 13,1 140 12,8
350 14 40 14,7 63 14,1 114 13,6 140 13,3
350 14 XS 15,1 63 14,5 114 14,1 140 13,7
350 14 60 15,6 63 15,0 114 14,5 140 14,2
350 14 80 16,1 63 15,5 114 15,1 140 14,7
350 14 100 16,5 63 16,0 114 15,5 140 15,1
350 14 120 16,7 63 16,2 114 15,7 140 15,4
350 14 140 16,8 63 16,3 114 15,9 140 15,6
350 14 160 16,9 63 16,4 114 16,0 140 15,7
400 16 10 13,0 63 12,5 114 12,0 140 11,7
400 16 20 14,1 63 13,5 114 13,1 140 12,7
400 16 30 14,9 63 14,3 114 13,8 140 13,5
400 16 40 15,9 63 15,3 114 14,8 140 14,5
400 16 60 16,7 63 16,1 114 15,6 140 15,3
400 16 80 17,2 63 16,7 114 16,3 140 15,9
400 16 100 17,6 63 17,1 114 16,7 140 16,3
400 16 120 17,8 63 17,3 114 16,9 140 16,5
400 16 140 18,0 63 17,5 114 17,1 140 16,8
400 16 160 18,1 63 17,6 114 17,2 140 16,9
-CORPORATIVO-

N-46 REV. D 12 / 2010
15

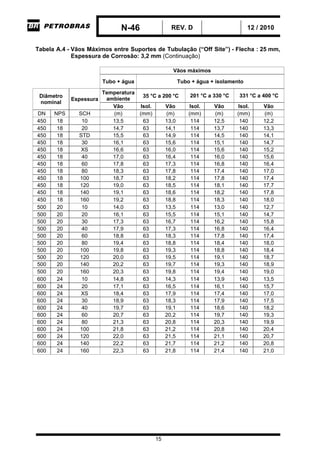

Vãos máximos
Temperatura
ambiente
nominal
Espessura
450 18 10 13,5 63 13,0 114 12,5 140 12,2
450 18 20 14,7 63 14,1 114 13,7 140 13,3
450 18 STD 15,5 63 14,9 114 14,5 140 14,1
450 18 30 16,1 63 15,6 114 15,1 140 14,7
450 18 XS 16,6 63 16,0 114 15,6 140 15,2
450 18 40 17,0 63 16,4 114 16,0 140 15,6
450 18 60 17,8 63 17,3 114 16,8 140 16,4
450 18 80 18,3 63 17,8 114 17,4 140 17,0
450 18 100 18,7 63 18,2 114 17,8 140 17,4
450 18 120 19,0 63 18,5 114 18,1 140 17,7
450 18 140 19,1 63 18,6 114 18,2 140 17,8
450 18 160 19,2 63 18,8 114 18,3 140 18,0
500 20 10 14,0 63 13,5 114 13,0 140 12,7
500 20 20 16,1 63 15,5 114 15,1 140 14,7
500 20 30 17,3 63 16,7 114 16,2 140 15,8
500 20 40 17,9 63 17,3 114 16,8 140 16,4
500 20 60 18,8 63 18,3 114 17,8 140 17,4
500 20 80 19,4 63 18,8 114 18,4 140 18,0
500 20 100 19,8 63 19,3 114 18,8 140 18,4
500 20 120 20,0 63 19,5 114 19,1 140 18,7
500 20 140 20,2 63 19,7 114 19,3 140 18,9
500 20 160 20,3 63 19,8 114 19,4 140 19,0
600 24 10 14,8 63 14,3 114 13,9 140 13,5
600 24 20 17,1 63 16,5 114 16,1 140 15,7
600 24 XS 18,4 63 17,9 114 17,4 140 17,0
600 24 30 18,9 63 18,3 114 17,9 140 17,5
600 24 40 19,7 63 19,1 114 18,6 140 18,2
600 24 60 20,7 63 20,2 114 19,7 140 19,3
600 24 80 21,3 63 20,8 114 20,3 140 19,9
600 24 100 21,8 63 21,2 114 20,8 140 20,4
600 24 120 22,0 63 21,5 114 21,1 140 20,7
600 24 140 22,2 63 21,7 114 21,2 140 20,8
600 24 160 22,3 63 21,8 114 21,4 140 21,0
-CORPORATIVO-

N-46 REV. D 12 / 2010
IR 1/1

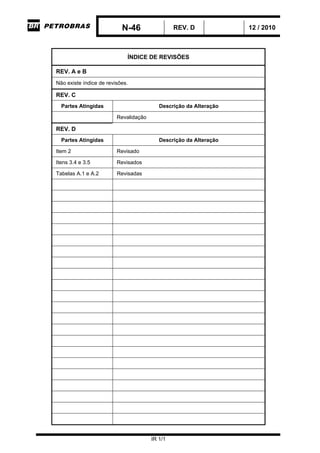

ÍNDICE DE REVISÕES
REV. A e B
Não existe índice de revisões.
REV. C
Partes Atingidas Descrição da Alteração
Revalidação
REV. D
Partes Atingidas Descrição da Alteração
Item 2 Revisado
Itens 3.4 e 3.5 Revisados
Tabelas A.1 e A.2 Revisadas
-CORPORATIVO-

N-46 REV. D 12 / 2010

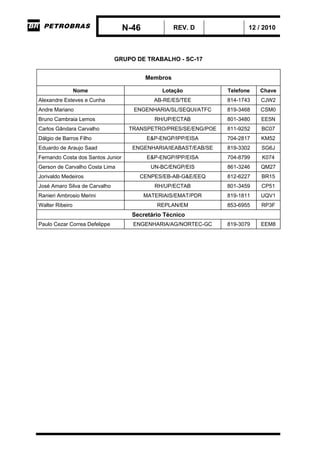

GRUPO DE TRABALHO - SC-17
Membros
Nome Lotação Telefone Chave
Alexandre Esteves e Cunha AB-RE/ES/TEE 814-1743 CJW2
Andre Mariano ENGENHARIA/SL/SEQUI/ATFC 819-3468 CSM0
Bruno Cambraia Lemos RH/UP/ECTAB 801-3480 EE5N
Carlos Gândara Carvalho TRANSPETRO/PRES/SE/ENG/POE 811-9252 BC07
Dálgio de Barros Filho E&P-ENGP/IPP/EISA 704-2817 KM52
Eduardo de Araujo Saad ENGENHARIA/IEABAST/EAB/SE 819-3302 SG6J
Fernando Costa dos Santos Junior E&P-ENGP/IPP/EISA 704-8799 K074
Gerson de Carvalho Costa Lima UN-BC/ENGP/EIS 861-3246 QM27
Jorivaldo Medeiros CENPES/EB-AB-G&E/EEQ 812-6227 BR15
José Amaro Silva de Carvalho RH/UP/ECTAB 801-3459 CP51
Ranieri Ambrosio Merini MATERIAIS/EMAT/PDR 819-1811 UQV1
Walter Ribeiro REPLAN/EM 853-6955 RP3F
Secretário Técnico
Paulo Cezar Correa Defelippe ENGENHARIA/AG/NORTEC-GC 819-3079 EEM8
-CORPORATIVO-

60476640 n-0046-vaos-maximos-entre-suportes-de-tubulacao (2)

60476640 n-0046-vaos-maximos-entre-suportes-de-tubulacao (2)

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a 60476640 n-0046-vaos-maximos-entre-suportes-de-tubulacao (2)

Mais de Jupira Silva

60476640 n-0046-vaos-maximos-entre-suportes-de-tubulacao (2)
