Tabelas Técnicas
As tabelas seguintes tem como objetivo facilitar a busca rápida de dados técnicos utilizados em
instalações elétricas, projetos de quadros e painéis e demais locais onde seja necessário o
conhecimento dos dados mostrados.
Deve-se considerar que as tabelas apresentadas podem ter pequenas variações nos valores
apresentados em função das considerações feitas em cada situação. Assim sendo, informamos que
os valores mostrados são médiosemrelação a tabelas similares apresentadasemoutros locais.

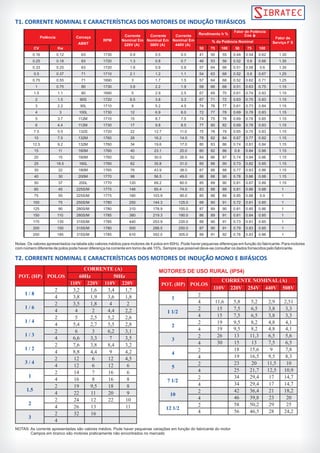

2. T1. CORRENTE NOMINAL E CARACTERÍSTICAS DOS MOTORES DE INDUÇÃO TRIFÁSICOS
Carcaça Corrente
RPM
Potência
ABNT
Nominal Em
220V (A)
Corrente
Nominal Em
380V (A)
Corrente
Nominal Em
440V (A)
Rendimento h %
Fator de Potência
Cos Ȉ
Fator de
% da Potência Nominal Serviço F S
CV Kw 50 75 100 50 75 100
0.16 0.12 63 1730 0.9 0.5 0.5 41 50 55 0.44 0.54 0.62 1.35
0.25 0.18 63 1720 1.3 0.8 0.7 46 53 56 0.52 0.6 0.66 1.35
0.33 0.25 63 1720 1.6 0.9 0.8 57 64 66 0.51 0.58 0.6 1.35
0.5 0.37 71 1710 2.1 1.2 1.1 54 63 68 0.52 0.6 0.67 1.25
0.75 0.55 71 1690 3 1.7 1.5 57 64 68 0.52 0.62 0.71 1.25
1 0.75 80 1730 3.8 2.2 1.9 58 66 68 0.51 0.63 0.75 1.15
1.5 1.1 80 1690 5 2.9 2.5 67 69 70 0.61 0.74 0.83 1.15
2 1.5 90S 1720 6.5 3.8 3.3 67 71 72 0.63 0.75 0.83 1.15
3 2.2 90L 1710 9 5.2 4.5 74 76 77 0.61 0.73 0.84 1.15
4 3 100L 1730 12 6.9 6.0 72 77 78 0.69 0.78 0.83 1.15
5 3.7 112M 1710 15 8.7 7.5 74 75 76 0.69 0.78 0.85 1.15
6 4.4 112M 1730 17 9.8 8.5 77 80 82 0.69 0.78 0.83 1.15
7.5 5.5 132S 1720 22 12.7 11.0 75 78 79 0.65 0.75 0.83 1.15
10 7.5 132M 1760 28 16.2 14.0 78 82 84 0.67 0.77 0.82 1.15
12.5 9.2 132M 1760 34 19.6 17.0 80 83 86 0.74 0.81 0.84 1.15
15 11 160M 1760 40 23.1 20.0 80 82 86 0.8 0.84 0.86 1.15
20 15 160M 1760 52 30.0 26.0 84 86 87 0.74 0.84 0.86 1.15
25 18.5 160L 1760 62 35.8 31.0 85 88 90 0.73 0.82 0.85 1.15
30 22 180M 1765 76 43.9 38.0 87 88 88 0.77 0.83 0.86 1.15
40 30 200M 1770 98 56.5 49.0 86 88 90 0.78 0.86 0.88 1.15
50 37 200L 1770 120 69.2 60.0 85 89 90 0.81 0.87 0.89 1.15
60 45 225S/M 1775 148 85.4 74.0 83 88 89 0.81 0.86 0.88 1
75 55 225S/M 1775 180 103.9 90.0 85 88 89 0.85 0.88 0.9 1
100 75 250S/M 1780 250 144.3 125.0 88 90 91 0.72 0.81 0.85 1
125 90 280S/M 1780 310 178.9 155.0 87 89 90 0.81 0.85 0.86 1
150 110 280S/M 1785 380 219.3 190.0 86 89 91 0.81 0.84 0.85 1
175 130 315S/M 1785 440 253.9 220.0 88 90 91 0.73 0.81 0.85 1
200 150 315S/M 1780 500 288.5 250.0 87 90 91 0.79 0.83 0.85 1
250 185 315S/M 1785 610 352.0 305.0 89 91 92 0.76 0.83 0.86 1
Notas: Os valores apresentados na tabela são valores médios para motores de 4 polosem60Hz. Pode haver pequenas diferençasemfunção do fabricante. Para motores
com número diferente de polos pode haver diferença na correnteemtorno de até 15%. Sempre que possível deve-se consultar os dados fornecidos pelo fabricante.
T2. CORRENTE NOMINAL E CARACTERÍSTICAS DOS MOTORES DE INDUÇÃO MONO E BIFÁSICOS
POT. (HP) POLOS
CORRENTE (A)
60Hz 50Hz
110V 220V 110V 220V
1 / 8
2 3,2 1,6 3,4 1,7
4 3,8 1,9 3,6 1,8
1 / 6
2 3,5 1,8 4 2
4 4 2 4,4 2,2
1 / 4
2 5 2,5 5,2 2,6
4 5,4 2,7 5,5 2,8
1 / 3
2 6 3 6,2 3,1
4 6,6 3,3 7 3,5
1 / 2
2 7,6 3,8 8,4 3,2
4 8,8 4,4 9 4,2
3 / 4
2 12 6 12 4,5
4 12 6 12 6
1
2 14 7 16 6
4 16 8 16 8
1.5
2 19 9,5 18 8
4 22 11 20 9
2
2 24 12 22 10
4 26 13 11
3
2 32 16
4
MOTORES DE USO RURAL (IP54)
POT. (HP) POLOS
CORRENTE NOMINAL (A)
110V 220V 254V 440V 508V
1
2
4 11,6 5,8 5,2 2,9 2,51
1 1/2
2 15 7,5 6,5 3,8 3,3
4 15 7,5 6,5 3,8 3,3
2
2 19 9,5 8,2 4,8 4,1
4 19 9,5 8,2 4,8 4,1
3
2 26 13 11,3 6,5 5,6
4 30 15 13 7,5 6,5
4
2 18 15,6 9 7,8
4 19 16,5 9,5 8,3
5
2 23 20 11,5 10
4 25 21,7 12,5 10,9
7 1/2
2 34 29,4 17 14,7
4 34 29,4 17 14,7
10
2 42 36,4 21 18,2
4 46 39,8 23 20
12 1/2
2 58 50,2 29 25
4 56 46,5 28 24,2
NOTAS: As corrente apresentadas são valores médios. Pode haver pequenas variações em função do fabricante do motor
Campos em branco são motores praticamente não encontrados no mercado

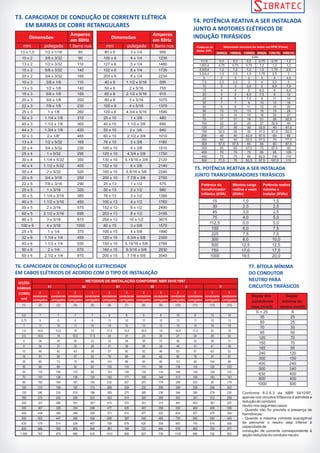

3. T3. CAPACIDADE DE CONDUÇÃO DE CORRENTE ELÉTRICA
Dimensões
Amperes
em 60Hz
Dimensões
Amperes
em 60Hz
mm mm
13 x 1,5 1/2 x 1/16 85 80 x 6 3 x 1/4 950
10 x 2 3/8 x 3/32 90 100 x 6 4 x 1/4 1230
13 x 2 1/2 x 3/32 110 127 x 6 5 x 1/4 1480
15 x 2 5/8 x 3/32 140 152 x 6 6 x 1/4 1735
20 x 2 3/4 x 3/32 165 203 x 6 8 x 1/4 2230
10 x 3 3/8 x 1/8 110 40 x 8 1.1/2 x 5/16 595
13 x 3 1/2 x 1/8 140 50 x 8 2 x 5/16 755
15 x 3 5/8 x 1/8 165 60 x 8 2.1/2 x 5/16 915
20 x 3 3/4 x 1/8 200 80 x 8 3 x 5/16 1070
22 x 3 7/8 x 1/8 230 100 x 8 4 x 5/16 1370
25 x 3 1 x 1/8 260 120 x 8 4.3/4 x 5/16 1590
50 x 3 1.1/4 x 1/8 310 25 x 10 1 x 3/8 480
40 x 3 1.1/2 x 1/8 365 40 x 10 1.1/2 x 3/8 690
44 x 3 1.3/4 x 1/8 420 50 x 10 840
50 x 3 2 x 1/8” 465 60 x 10 2.1/2 x 3/8 1010
13 x 4 1/2 x 5/32 165 76 x 10 3 x 3/8 1180
20 x 4 3/4 x 5/32 230 100 x 10 4 x 3/8 1510
25 x 4 1 x 5/32 295 120 x 10 4.3/4 x 3/8 1750
30 x 4 1.1/4 x 5/32 350 130 x 10 5.15/16 x 3/8 2120
40 x 4 1.1/2 x 5/32 405 152 x 10 6 x 3/8 2140
50 x 4 2 x 5/32 520 160 x 10 6.5/16 x 3/8 2240
20 x 5 3/4 x 3/16 250 200 x 10 7.7/8 x 3/8 2750
22 x 5 7/8 x 3/16 290 25 x 13 1 x 1/2 575
25 x 5 1 x 3/16 320 50 x 13 2 x 1/2 990
30 x 5 1.1/4 x 3/16 385 76 x 13 3 x 1/2 1390
40 x 5 1.1/2 x 3/16 450 100 x 13 4 x 1/2 1760
50 x 5 2 x 3/16 575 152 x 13 6 x 1/2 2490
60 x 5 2.1/2 x 3/16 695 203 x 13 8 x 1/2 3195
80 x 5 3 x 3/16 815 254 x 13 10 x 1/2 3875
100 x 5 4 x 3/16 1050 80 x 15 3 x 5/8 1570
25 x 6 1 x 1/4 375 100 x 15 4 x 5/8 1990
32 x 6 1.1/4 x 1/4 455 120 x 15 4.3/4 x 5/8 2300
40 x 6 1.1/2 x 1/4 530 150 x 15 5.15/16 x 5/8 2780
50 x 6 2 x 1/4 670 160 x 15 6.5/16 x 5/8 2930
60 x 6 2.1/2 x 1/4 810 200 x 15 7.7/8 x 5/8 3540
polegada 1 Barra nua polegada 1 Barra nua
2 x 3/8
EM BARRAS DE COBRE RETANGULARES
T4. POTÊNCIA REATIVA A SER INSTALADA
JUNTO A MOTORES ELÉTRICOS DE
INDUÇÃO TRIFÁSICOS
Velocidade síncrona do motor em RPM (Polos)
3600(2) 1800(4) 1200(6) 900(8) 720(10) 600(12)
Potência do
Motor (HP)
kVAr
1/1,5 0,5 0,5 0,5 0,75 0,75 1,2
1,6/2,4 0,75 0,75 0,75 1,2 1,2 1,2
2,5/3,4 1,2 1,2 1,2 1,5 1,75 2,5
3,5/4,4 1,5 1,5 1,5 1,75 2,5 3
5 2 2 2 3 4 4,5
7,5 2,5 2,5 3 4 5,5 6
10 3 3 3,5 5 6,5 7,5
15 4 4 5 6,5 8 9,5
20 5 5 6,5 7,5 9 12
25 6 6 7,5 9 11 14
30 7 7 9 10 12 16
40 9 9 11 12 15 20
50 12 12 13 15 19 24
60 14 14 15 18 22 27
75 17 17 18 21 26 32,5
100 22 22 25 27 32,5 40
125 27 30 30 32,5 40 47,5
150 32,5 35 35 37,5 47,5 52,5
200 40 40 42,5 47,5 60 65
250 50 50 52,5 57,5 70 77,5
300 57,5 57,5 60 65 80 87,5
350 65 65 67,5 75 87,5 95
400 70 70 75 85 95 105
450 75 75 80 92,5 100 110
500 77,5 75 82,5 97,5 107,5 115
SEÇÕES
NOMINAIS
(COBRE)
mm2
MÉTODOS DE INSTALAÇÃO CONFORME NBR 5410:1997
T5. POTÊNCIA REATIVA A SER INSTALADA
JUNTO TRANSFORMADORES TRIFÁSICOS
Potência do
transformador
trifásico (KVA)
15 1,0 1,5
30 2,0 2,5
45 3,0 2,5
75 4,0 5,0
112,5 5,0 5,0
150 6,0 7,5
225 7,5 7,5
300 8,0 10,0
500 12,5 12,5
750 17,0 17,5
1000 19,5 20,0
A1 A2 B1 B2 C D
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13)
0,5 7 7 7 7 9 8 9 8 10 9 12 10
0,75 9 9 9 9 11 10 11 10 13 11 15 12
1 11 10 11 10 14 12 13 12 15 14 18 15
1,5 14,5 13,5 14 13 17,5 15,5 16,5 15 19,5 17,5 22 18
2,5 19,5 18 18,5 17,5 24 21 23 20 27 24 29 24
4 26 24 25 23 32 28 30 27 36 32 38 31
6 34 31 32 29 41 36 38 34 46 41 47 39
10 46 42 43 39 57 50 52 46 63 57 63 52
16 61 56 57 52 76 68 69 62 85 76 81 67
25 80 73 75 68 101 89 90 80 112 96 104 86
35 99 89 92 83 125 110 111 99 138 119 125 103
50 119 108 110 99 151 134 133 118 168 144 148 122
70 151 136 139 125 192 171 168 149 213 184 183 161
95 182 164 167 150 232 207 201 179 258 223 26 179
120 210 188 192 172 269 239 232 206 299 259 246 203
120 240 216 219 196 309 275 265 236 344 299 278 230
185 273 245 248 223 353 314 300 268 392 341 312 258
240 321 286 291 261 415 370 351 313 461 403 361 297
300 367 328 334 298 477 426 401 358 530 464 408 336
400 438 390 398 355 571 510 477 425 634 557 478 394
500 502 447 456 406 656 587 545 486 729 642 540 445
630 578 514 526 467 758 678 626 559 843 743 614 506
800 669 593 609 540 881 188 723 645 978 865 700 577
1.000 767 679 698 618 1012 906 827 738 1125 996 792 652
Máxima carga
reativa a vazio
(KVAr)
Potência reativa
máxima a
instalar (KVAr)
T6. CAPACIDADE DE CONDUÇÃO DE ELETRICIDADE
EM CABOS ELÉTRICOS DE ACORDO COM O TIPO DE INSTALAÇÃO
T7. BÍTOLA MÍNIMA
DO CONDUTOR
NEUTRO PARA
CIRCUITOS TRIFÁSICOS
Seção dos Seção
condutores mínima do
fase (mm2) neutro (mm2)
S < 25 S
35 25
50 25
70 35
95 50
120 70
150 70
185 95
240 120
300 150
400 240
500 240
630 400
800 400
1000 500
Conforme 6.2.6.3 da NBR 5410/97,
apenas nos circuitos trifásicos é admitida a
redução do condutor
neutro nos seguintes casos:
- Quando não for prevista a presença de
harmônicas;
- Quando a máxima corrente susceptível
de percorrer o neutro seja inferior à
capacidade de
condução de corrente correspondente à
seção reduzida do condutor neutro

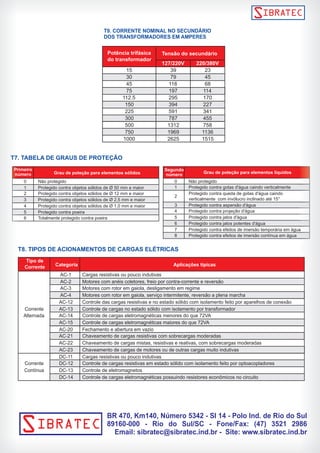

4. T7. TABELA DE GRAUS DE PROTEÇÃO
0
1
2
3
4
5
6
T9. CORRENTE NOMINAL NO SECUNDÁRIO
DOS TRANSFORMADORES EM AMPERES
127/220V 220/380V
15 39 23
30 79 45
45 118 68
75 197 114
112.5 295 170
150 394 227
225 591 341
300 787 455
500 1312 758
750 1969 1136
1000 2625 1515
0
1
2
3
4
5
6
7
8
Primeiro
número Grau de poteção para elementos sólidos
Não protegido
Protegido contra objetos sólidos de Ø 50 mm e maior
Protegido contra objetos sólidos de Ø 12 mm e maior
Protegido contra objetos sólidos de Ø 2,5 mm e maior
Protegido contra objetos sólidos de Ø 1,0 mm e maior
Protegido contra poeira
Totalmente protegido contra poeira
Segundo
número Grau de poteção para elementos líquidos
Não protegido
Protegido contra gotas d'água caindo verticalmente
Protegido contra queda de gotas d'água caindo
verticalmente com invólucro inclinado até 15°
Protegido contra aspersão d'água
Protegido contra projeção d'água
Protegido contra jatos d'água
Protegido contra jatos potentes d'água
Protegido contra efeitos de imersão temporária em água
Protegido contra efeitos de imersão contínua em água
Potência trifásica
do transformador
Tensão do secundário
T8. TIPOS DE ACIONAMENTOS DE CARGAS ELÉTRICAS
Tipo de
Corrente Categoria Aplicações típicas
AC-1
AC-2
AC-3
AC-4
AC-12
AC-13
AC-14
AC-15
AC-20
AC-21
AC-22
AC-23
DC-11
DC-12
DC-13
DC-14
Cargas resistivas ou pouco indutivas
Motores com anéis coletores, freio por contra-corrente e reversão
Motores com rotor em gaiola, desligamento em regime
Motores com rotor em gaiola, serviço intermitente, reversão a plena marcha
Controle das cargas resistivas e no estado sólido com isolamento feito por aparelhos de conexão
Corrente Controle de cargas no estado sólido com isolamento por transformador
Alternada Controle de cargas eletromagnéticas menores do que 72VA
Controle de cargas eletromagnéticas maiores do que 72VA
Fechamento e abertura em vazio
Chaveamento de cargas resistivas com sobrecargas moderadas
Chaveamento de cargas mistas, resistivas e reativas, com sobrecargas moderadas
Chaveamento de cargas de motores ou de outras cargas muito indutivas
Cargas resistivas ou pouco indutivas
Corrente Controle de cargas resistivas em estado sólido com isolamento feito por optoacopladores
Contínua Controle de eletromagnetos
Controle de cargas eletromagnéticas possuindo resistores econômicos no circuito
BR 470, Km140, Número 5342 - Sl 14 - Polo Ind. de Rio do Sul
89160-000 - Rio do Sul/SC - Fone/Fax: (47) 3521 2986
Email: sibratec@sibratec.ind.br - Site: www.sibratec.ind.br SIBRATEC
