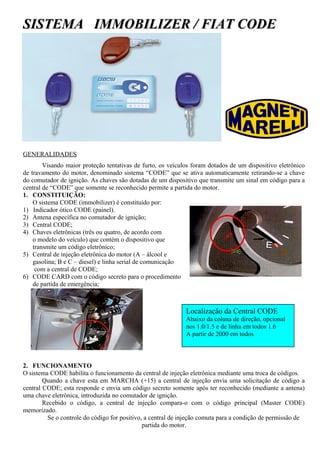

SISTEMA IIMMMMOOBBIILLIIZZEERR // FFIIAATT CCOODDEE
GENERALIDADES
Visando maior proteção tentativas de furto, os veículos foram dotados de um dispositivo eletrônico
de travamento do motor, denominado sistema “CODE” que se ativa automaticamente retirando-se a chave
do comutador de ignição. As chaves são dotadas de um dispositivo que transmite um sinal em código para a
central de “CODE” que somente se reconhecido permite a partida do motor.
1. CONSTITUIÇÃO:
O sistema CODE (immobilizer) é constituído por:
1) Indicador ótico CODE (painel).
2) Antena específica no comutador de ignição;
3) Central CODE;
4) Chaves eletrônicas (três ou quatro, de acordo com
o modelo do veículo) que contém o dispositivo que
transmite um código eletrônico;
5) Central de injeção eletrônica do motor (A – álcool e
gasolina; B e C – diesel) e linha serial de comunicação
com a central de CODE;
6) CODE CARD com o código secreto para o procedimento
de partida de emergência;
Localização da Central CODE
Abaixo da coluna de direção, opcional
nos 1.0/1.5 e de linha em todos 1.6
A partir de 2000 em todos
2. FUNCIONAMENTO
O sistema CODE habilita o funcionamento da central de injeção eletrônica mediante uma troca de códigos.
Quando a chave esta em MARCHA (+15) a central de injeção envia uma solicitação de código a
central CODE; esta responde e envia um código secreto somente após ter reconhecido (mediante a antena)
uma chave eletrônica, introduzida no comutador de ignição.
Recebido o código, a central de injeção compara-o com o código principal (Master CODE)
memorizado.
Se o controle do código for positivo, a central de injeção comuta para a condição de permissão de
partida do motor.

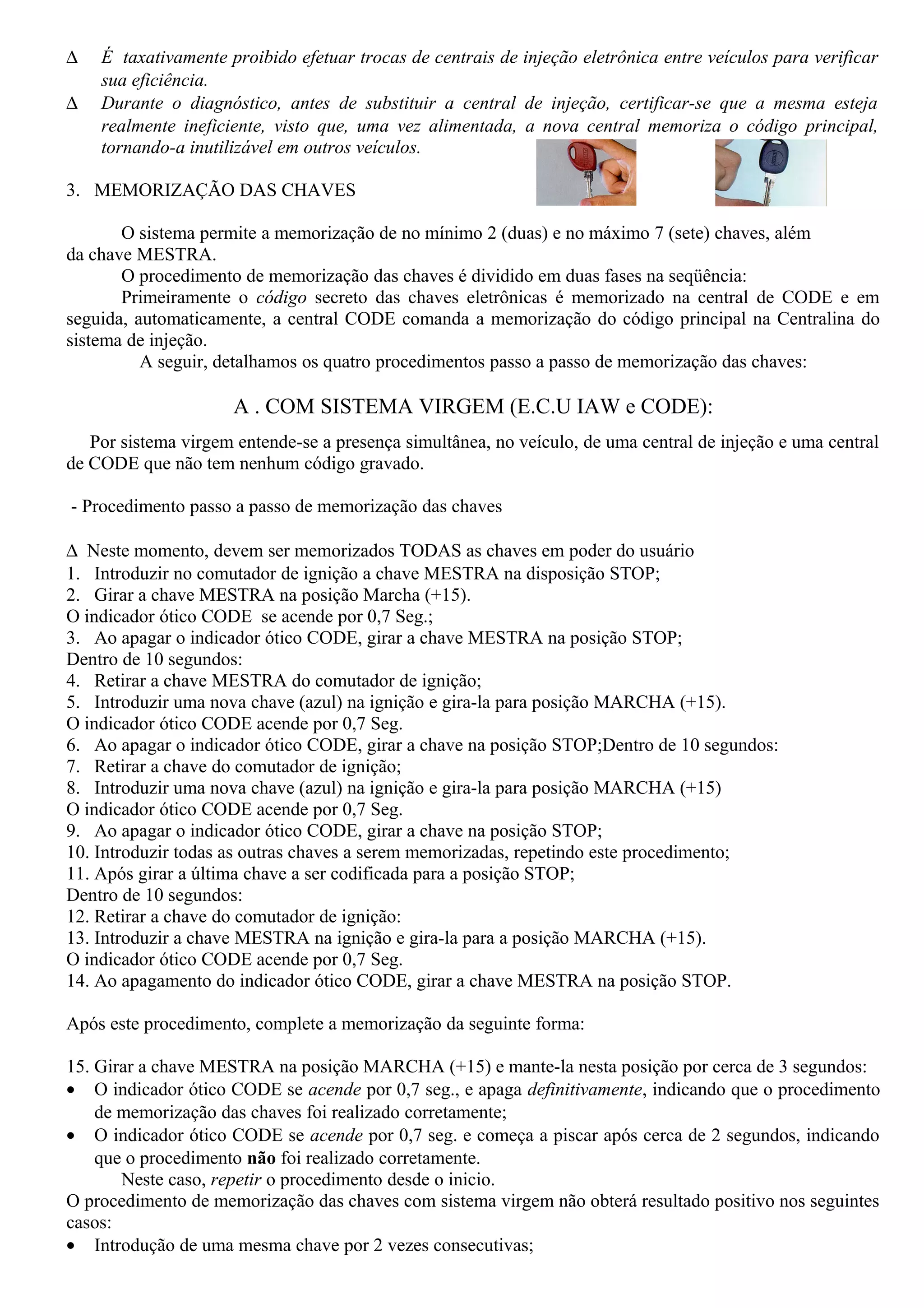

D É taxativamente proibido efetuar trocas de centrais de injeção eletrônica entre veículos para verificar
sua eficiência.
D Durante o diagnóstico, antes de substituir a central de injeção, certificar-se que a mesma esteja
realmente ineficiente, visto que, uma vez alimentada, a nova central memoriza o código principal,
tornando-a inutilizável em outros veículos.
3. MEMORIZAÇÃO DAS CHAVES
O sistema permite a memorização de no mínimo 2 (duas) e no máximo 7 (sete) chaves, além
da chave MESTRA.
O procedimento de memorização das chaves é dividido em duas fases na seqüência:
Primeiramente o código secreto das chaves eletrônicas é memorizado na central de CODE e em
seguida, automaticamente, a central CODE comanda a memorização do código principal na Centralina do
sistema de injeção.
A seguir, detalhamos os quatro procedimentos passo a passo de memorização das chaves:
A . COM SISTEMA VIRGEM (E.C.U IAW e CODE):
Por sistema virgem entende-se a presença simultânea, no veículo, de uma central de injeção e uma central
de CODE que não tem nenhum código gravado.
- Procedimento passo a passo de memorização das chaves
D Neste momento, devem ser memorizados TODAS as chaves em poder do usuário
1. Introduzir no comutador de ignição a chave MESTRA na disposição STOP;
2. Girar a chave MESTRA na posição Marcha (+15).
O indicador ótico CODE se acende por 0,7 Seg.;
3. Ao apagar o indicador ótico CODE, girar a chave MESTRA na posição STOP;
Dentro de 10 segundos:
4. Retirar a chave MESTRA do comutador de ignição;
5. Introduzir uma nova chave (azul) na ignição e gira-la para posição MARCHA (+15).
O indicador ótico CODE acende por 0,7 Seg.
6. Ao apagar o indicador ótico CODE, girar a chave na posição STOP;Dentro de 10 segundos:
7. Retirar a chave do comutador de ignição;
8. Introduzir uma nova chave (azul) na ignição e gira-la para posição MARCHA (+15)
O indicador ótico CODE acende por 0,7 Seg.
9. Ao apagar o indicador ótico CODE, girar a chave na posição STOP;
10. Introduzir todas as outras chaves a serem memorizadas, repetindo este procedimento;
11. Após girar a última chave a ser codificada para a posição STOP;
Dentro de 10 segundos:
12. Retirar a chave do comutador de ignição:
13. Introduzir a chave MESTRA na ignição e gira-la para a posição MARCHA (+15).
O indicador ótico CODE acende por 0,7 Seg.
14. Ao apagamento do indicador ótico CODE, girar a chave MESTRA na posição STOP.
Após este procedimento, complete a memorização da seguinte forma:
15. Girar a chave MESTRA na posição MARCHA (+15) e mante-la nesta posição por cerca de 3 segundos:
· O indicador ótico CODE se acende por 0,7 seg., e apaga definitivamente, indicando que o procedimento
de memorização das chaves foi realizado corretamente;
· O indicador ótico CODE se acende por 0,7 seg. e começa a piscar após cerca de 2 segundos, indicando
que o procedimento não foi realizado corretamente.
Neste caso, repetir o procedimento desde o inicio.
O procedimento de memorização das chaves com sistema virgem não obterá resultado positivo nos seguintes
casos:
· Introdução de uma mesma chave por 2 vezes consecutivas;
· Uma fase de chave em marcha (+15) durar mais que 2 seg. , após o indicador ótico CODE apagar;
· Uma fase de chave em stop durar mais que 10 segundos.
Após a memorização, certificar-se que todas as chaves dêem partida no motor. Se alguma chave
não funcionar, repetir o procedimento de memorização das chaves.
B. COM CENTRAL DE CODE VIRGEM E CENTRAL DE INJEÇÃO NÃO VIRGEM
Para este procedimento de memorização repetir o procedimento descrito anteriormente
C. COM CENTRAL DE CODE E CENTRAL DE INJEÇÁO NÃO VIRGENS
Para este procedimento de memorização repetir o procedimento descrito anteriormente, e deve ser
realizado quando da substituição de alguma chave.
O procedimento permite a memorização de até 08 chaves.
D Ao adicionar uma nova chave, é necessário a rememorização de todas as chaves já existentes, uma vez
que as chaves não utilizadas durante este procedimento serão canceladas da memória.
D. COM CENTRAL DE CODE NÃO VIRGEM E CENTRAL DE INJEÇÃO VIRGEM
Para este procedimento de memorização basta girar uma chave na posição MARCHA (+15), após ter
controlado a correta funcionabilidade da central CODE.
4. DIAGNOSE
Quando o indicador ótico CODE permanecer aceso continuamente com chave de ignição em
MARCHA (+15), os problemas podem ser os seguintes:
® Chave não reconhecida pela central de CODE;
® Linha serial não ligada;
® Procedimento de rememorização das chaves feito incorretamente (ou interrompido).
· Diagnose com CHECK-UP 1
Através do CHECK-UP 1 é possível levantar os seguintes parâmetros:
® PARTIDA PERMITIDA / NÃO PERMITIDA
Indica que a central de injeção eletrônica reconheceu (ou não) o código, permitindo (ou não) a
partida do motor.
® ESTADO DE CHAVE ELETRÔNICA PROGRAMADA / NÃO PROGRAMADA
A indicação NÃO PROGRAMADA, significa que ambas as centrais de injeção e CODE não
possuem nenhum código memorizado – ECU não codificada.
® ERRO DE CHAVE ELETRÔNICA
Quando é diagnosticado, o erro pode ser distinguido em presente ou intermitente.
Prosseguindo no diagnóstico, é possível discriminar se o erro é devido a trocas de centrais de injeção ou mal
funcionamento dos componentes do sistema.
® PARTIDA DE EMERGÊNCIA
O procedimento de partida de emergência permite ligar o motor se por acaso existirem problemas no
sistema CODE (central CODE defeituosa, chaves inutilizáveis, etc.)
Tal procedimento pode ser efetuado com o CHECK-UP 1 ou via pedal do acelerador.
- CODE CARD
No code card, que é fornecido com o veículo, está gravada o eletronic code. Este código de 5
dígitos deverá ser utilizado para o procedimento de partida de emergência, com CHECK-UP 1 ou através do
pedal do acelerador.
A. PARTIDA DE EMERGÊNCIA COM CHECK-UP 1
O procedimento é ativado digitando-se nas teclas do CHECK-UP 1, o código de 5 dígitos
(ELETRONIC CODE), gravado no CODE CARD.
Após uma partida de emergência, colocando a chave em STOP, a central de injeção retorna à
condição de travamento da partida do motor.
Portanto, para uma nova partida no motor, é necessário realizar novamente o procedimento de partida
de emergência.
B. PARTIDA DE EMERGÊNCIA COM O PEDAL DO ACELERADOR
1. Ler no code card o código eletrônico de 5 dígitos
2. Colocar a chave de ignição em marcha, pressionar e manter pressionado o pedal do acelerador; o
indicador ótico da injeção acende por 4 seg. e em seguida se apaga e se acende por outros 4 seg.
3. Quando o indicador ótico se apagar, soltar o pedal do acelerador;
4. Soltando o pedal do acelerador, o indicador ótico começa a lampejar;
5. Após um número de lampejos igual ao primeiro digito do código lido no code card, pressionar a fundo e
manter pressionado o pedal do acelerador;
6. O indicador ótico da injeção se acende novamente por 4 seg. para depois apagar-se (primeiro digito
aceito)
7. Quando o indicador ótico apaga, soltar o pedal do acelerador;
8. Repetir as operações dos pontos 4,5,6 e 7 para os dígitos restantes do código.
9. Soltando o pedal após o último digito, o indicador ótico lampejará por 4 seg. para indicar que o código
foi aceito, ou permanecerá aceso indicando que o código foi rejeitado, neste caso retornar a chave ao
STOP e repetir todas as operações.
D Após o código ter sido aceito, a central eletrônica permite a partida do motor por um período de 10
min.
D Se não for observada a partida do motor, a ECU retorna à posição de CODE ATIVADO.
6. ESQUEMA ELÉTRICO
· LEGENDA DOS COMPONENTES
15 – MASSA DA BATERIA
17 – BATERIA
26 – NÓ DE DERIVAÇÃO
39 – CENTRAL DE DERIVAÇÃO (CAIXA DE
FUSÍVEL)
50 – QUADRO DE INSTRUMENTOS
V – INDICADOR ÓTICO DE CODE
51 – COMUTADOR DE IGNIÇÃO
184 – MASSA DE POTÊNCIA
185 – MASSA ELETRÔNICO
216 – CENTRAL DE INJEÇÃO-IGNIÇÃO IAW
231 – CONECTOR DO CHICOTE CIANTEIRO
COM O CHICOTE DA INJEÇÃO (1995)
270 – CONECTOR DO CHICOTE DIANTEIRO
COM O CHICOTE DA INJEÇÃO (1756)
295 – CONECTOR DO CHICOTE DIANTEIRO COM O
CHICOTE DO PAINEL
455 – CENTRAL DO FIAT CODE
456 – ANTENA DO FIAT CODE
ND – NÓ DE DERIVAÇÃO.
FIAT CODE
FIAT CODE: CODIFICAÇÃO DA CHAVE
ELETRÔNICA FIAT
1 - Reuna todas as chaves que se deseja que dêem partida ao motor (mínimo de 3 chaves sendo, 2 azuis e a
mestra chave vermelha);
2 - Insira a chave VERMELHA e vire a chave para a posição MAR;.
3 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará;
4 - Logo que a lâmpada CODE se apague, retire a chave VERMELHA num prazo máximo de dois segundo
(2s);
5 – Retire a chave VERMELHA, insira 1 chave AZUL e vire a chave de ignição para a posição MAR em um
prazo máximo de dez segundos (10s);
6 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará;
7 - Remova a 1º chave e insira a 2a chave obedecendo os prazos de tempo: 2s para
remover a chave e 10s para inserir a próxima chave;
8 - Vire a chave: a lâmpada indicadora CODE irá se acender e logo em seguida se apagará
9 - Repita o procedimento 7 e 8 para as demais chaves até um máximo de sete chaves;
10 - Após a última chave a ser codificada, insira novamente a CHAVE VERMELHA e vire a chave para a
posição MAR
11 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará. encerrando a codificação;
12 - Teste todas as chaves
SUBSTITUIÇÀO DO CILINDRO DE IGNIÇÃO DE UM VEÍCULO FIAT
COM SISTEMA IMOBILIZADOR (Fiat CODE)
Para este procedimento, será necessário ter em mãos a chave mestra (chave vermelha ou
marrom ) que acompanha o sistema code.
· Proceda normalmente a substituição do cilindro de ignição;
· Reuna todas as novas chaves do veículo (1 chave vermelha que servirá de chave
mestra e 2 novas chaves azuis);
· Abra, com o auxilio de urna pequena chave de fenda, a futura chave mestra. No
interior você verá uma pequena peça em cor grafite, é o transponder - retire-o e guarde
em algum local;
· Retire o transponder da antiga chave mestra e monte na futura chave mestra tomando
o cuidado de manter a posição de montagem.
· Feche a nova chave mestra e proceda a codificação das novas chaves.
TESTE DE CENTRAL DE INJEÇÃO
COM SISTEMA
FIAT CODE INSTALADO-MUITO
CUIDADO!
Se você possui em sua oficina um veículo FIAT' com sistema imobilizador (existe uma
lâmpada CODE no painel de instrumentos). E pretende substituir a U.C.E. da injeção
eletrônica, pois suspeita de urna falha, é aconselhável que siga este procedimento:
1) Remova o fusível de proteção do sistema CODE ou para maior segurança em caso de
dúvida, desconecte eletricamente a unidade CODE;
2) Proceda a substituição da U.C.E. da injeção eletrônica por outra virgem ou sem código
e laça um teste de funcionamento do veículo;
3) Caso tenha confirmado a falha da U.C.E. reconecte a central CODE. A primeira
partida codificará a nova central.

Mais conteúdo relacionado

Mais procurados

55752255 esquema-da-injecao-fiat-g6g7
55752255 esquema-da-injecao-fiat-g6g755752255 esquema-da-injecao-fiat-g6g7
55752255 esquema-da-injecao-fiat-g6g7Lorrayne Fernandes

Apostila introdução de injeção eletrônica
Apostila introdução de injeção eletrônicaApostila introdução de injeção eletrônica
Apostila introdução de injeção eletrônicaKasalcaruaru Elaele

Codificação do alarme fiat
Codificação do alarme fiatCodificação do alarme fiat
Codificação do alarme fiatSergio Favaro

L 2638 modulo controle splyt
L 2638 modulo controle splytL 2638 modulo controle splyt
L 2638 modulo controle splytEdivaldo Veronese

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivelSergio Favaro

Sistema Eléctrico de Carrocería Hyundai !!
Sistema Eléctrico de Carrocería Hyundai !!Sistema Eléctrico de Carrocería Hyundai !!
Sistema Eléctrico de Carrocería Hyundai !!Mundo Automotriz

Manual serviço yamaha xt 600 e
Manual serviço yamaha xt 600 eManual serviço yamaha xt 600 e
Manual serviço yamaha xt 600 eThiago Huari

05P Motor 2 3 16v JTDM.pdf
05P Motor 2 3 16v JTDM.pdf05P Motor 2 3 16v JTDM.pdf
05P Motor 2 3 16v JTDM.pdfjcarrey

ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdf
ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdfManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdf
ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdfJulioCesarDelgadoLev

Tabela de Ponto de Ignição - Todas as Montadoras
Tabela de Ponto de Ignição - Todas as MontadorasTabela de Ponto de Ignição - Todas as Montadoras
Tabela de Ponto de Ignição - Todas as MontadorasDharma Initiative

Fiat gm powertrain 1.8 l 8v
Fiat gm powertrain 1.8 l   8vFiat gm powertrain 1.8 l   8v
Fiat gm powertrain 1.8 l 8vniltonces123

Tracker 2003 esquemas elétricos
Tracker 2003 esquemas elétricosTracker 2003 esquemas elétricos
Tracker 2003 esquemas elétricosHelder Martins

Sistema de Arrefecimento Motor Scania
Sistema de Arrefecimento Motor ScaniaSistema de Arrefecimento Motor Scania
Sistema de Arrefecimento Motor ScaniaLuiz Antonio da Silva

Alimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitosAlimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitosFabio Silva Oliveira

Componentes Elétricos Motor Scania
Componentes Elétricos Motor Scania Componentes Elétricos Motor Scania
Componentes Elétricos Motor Scania Luiz Antonio da Silva

Vazão dos injetores modelos vw
Vazão dos injetores modelos vwVazão dos injetores modelos vw
Vazão dos injetores modelos vwSergio Favaro


Mais procurados (20)

55752255 esquema-da-injecao-fiat-g6g7
55752255 esquema-da-injecao-fiat-g6g755752255 esquema-da-injecao-fiat-g6g7
55752255 esquema-da-injecao-fiat-g6g7

Apostila introdução de injeção eletrônica
Apostila introdução de injeção eletrônicaApostila introdução de injeção eletrônica
Apostila introdução de injeção eletrônica

Tabela sensores
Tabela sensoresTabela sensores
Tabela sensores

Tabela pressao-oleo-motor
Tabela pressao-oleo-motorTabela pressao-oleo-motor
Tabela pressao-oleo-motor

Codificação do alarme fiat
Codificação do alarme fiatCodificação do alarme fiat
Codificação do alarme fiat

L 2638 modulo controle splyt
L 2638 modulo controle splytL 2638 modulo controle splyt
L 2638 modulo controle splyt

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivel

Sistema Eléctrico de Carrocería Hyundai !!
Sistema Eléctrico de Carrocería Hyundai !!Sistema Eléctrico de Carrocería Hyundai !!
Sistema Eléctrico de Carrocería Hyundai !!

Injeção eletrônica
Injeção eletrônicaInjeção eletrônica
Injeção eletrônica

Manual serviço yamaha xt 600 e
Manual serviço yamaha xt 600 eManual serviço yamaha xt 600 e
Manual serviço yamaha xt 600 e

05P Motor 2 3 16v JTDM.pdf
05P Motor 2 3 16v JTDM.pdf05P Motor 2 3 16v JTDM.pdf
05P Motor 2 3 16v JTDM.pdf

ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdf
ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdfManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdf
ManualPM02 PROBADOR DE BOBINAS Y MODULOS AUTOMOTRICES.pdf

Tabela de Ponto de Ignição - Todas as Montadoras
Tabela de Ponto de Ignição - Todas as MontadorasTabela de Ponto de Ignição - Todas as Montadoras
Tabela de Ponto de Ignição - Todas as Montadoras

Fiat gm powertrain 1.8 l 8v
Fiat gm powertrain 1.8 l   8vFiat gm powertrain 1.8 l   8v
Fiat gm powertrain 1.8 l 8v

Tracker 2003 esquemas elétricos
Tracker 2003 esquemas elétricosTracker 2003 esquemas elétricos
Tracker 2003 esquemas elétricos

Sistema de Arrefecimento Motor Scania
Sistema de Arrefecimento Motor ScaniaSistema de Arrefecimento Motor Scania
Sistema de Arrefecimento Motor Scania

Motor Scania Dc 12
Motor Scania Dc 12 Motor Scania Dc 12
Motor Scania Dc 12

Alimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitosAlimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitos

Componentes Elétricos Motor Scania
Componentes Elétricos Motor Scania Componentes Elétricos Motor Scania
Componentes Elétricos Motor Scania

Vazão dos injetores modelos vw
Vazão dos injetores modelos vwVazão dos injetores modelos vw
Vazão dos injetores modelos vw


Destaque

Eletricidade básica automotiva
Eletricidade básica automotivaEletricidade básica automotiva
Eletricidade básica automotivaHeadri Zaus

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Geraldo Sebastian

60355464 connect autorradio-palio-fl4-2012
60355464 connect autorradio-palio-fl4-201260355464 connect autorradio-palio-fl4-2012
60355464 connect autorradio-palio-fl4-2012Dairone Alves

Me0043 remap-ii-carga-1
Me0043 remap-ii-carga-1Me0043 remap-ii-carga-1
Me0043 remap-ii-carga-1edperon59

Should I Participate in a Clinical Trial?
Should I Participate in a Clinical Trial?Should I Participate in a Clinical Trial?
Should I Participate in a Clinical Trial?Summit Health

What you should know about clinical trials
What you should know about clinical trialsWhat you should know about clinical trials
What you should know about clinical trialsMesotheliomaHelp.org

Os 20 principais mantras da inovação
Os 20 principais mantras da inovaçãoOs 20 principais mantras da inovação
Os 20 principais mantras da inovaçãoinnoscience_

Apresentação injeção eletronica
Apresentação injeção eletronicaApresentação injeção eletronica
Apresentação injeção eletronicartcomercio

Como funciona o sensor hall
Como funciona o sensor hallComo funciona o sensor hall
Como funciona o sensor hallAntonio Cezar

Aje - Catálogo Produtos
Aje - Catálogo ProdutosAje - Catálogo Produtos
Aje - Catálogo ProdutosMapple Furacão


Destaque (20)

Eletricidade básica automotiva
Eletricidade básica automotivaEletricidade básica automotiva
Eletricidade básica automotiva

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273

Palio reles
Palio relesPalio reles
Palio reles

60355464 connect autorradio-palio-fl4-2012
60355464 connect autorradio-palio-fl4-201260355464 connect autorradio-palio-fl4-2012
60355464 connect autorradio-palio-fl4-2012

Manual de Instalação Moldura 2DIN Autoplast Palio Weekend / Strada / Siena EL...
Manual de Instalação Moldura 2DIN Autoplast Palio Weekend / Strada / Siena EL...Manual de Instalação Moldura 2DIN Autoplast Palio Weekend / Strada / Siena EL...
Manual de Instalação Moldura 2DIN Autoplast Palio Weekend / Strada / Siena EL...

Me0043 remap-ii-carga-1
Me0043 remap-ii-carga-1Me0043 remap-ii-carga-1
Me0043 remap-ii-carga-1

Should I Participate in a Clinical Trial?
Should I Participate in a Clinical Trial?Should I Participate in a Clinical Trial?
Should I Participate in a Clinical Trial?

Passo a Passo Instalacao da Moldura 2 DIN S10 / Blazer 95-00 - Autoplast
Passo a Passo Instalacao da Moldura 2 DIN S10 / Blazer 95-00 - AutoplastPasso a Passo Instalacao da Moldura 2 DIN S10 / Blazer 95-00 - Autoplast
Passo a Passo Instalacao da Moldura 2 DIN S10 / Blazer 95-00 - Autoplast

Vícios ao volante
Vícios ao volanteVícios ao volante
Vícios ao volante

Moldes de injeção
Moldes de injeçãoMoldes de injeção
Moldes de injeção

Moldes de injeção
Moldes de injeçãoMoldes de injeção
Moldes de injeção

What you should know about clinical trials
What you should know about clinical trialsWhat you should know about clinical trials
What you should know about clinical trials

Os 20 principais mantras da inovação
Os 20 principais mantras da inovaçãoOs 20 principais mantras da inovação
Os 20 principais mantras da inovação

Apresentação injeção eletronica
Apresentação injeção eletronicaApresentação injeção eletronica
Apresentação injeção eletronica

Como funciona o sensor hall
Como funciona o sensor hallComo funciona o sensor hall
Como funciona o sensor hall

Sistema de Injeção
Sistema de InjeçãoSistema de Injeção
Sistema de Injeção

Fti81
Fti81Fti81
Fti81

Uso de biogás em frotas de veículos
Uso de biogás em frotas de veículosUso de biogás em frotas de veículos
Uso de biogás em frotas de veículos

Aje - Catálogo Produtos
Aje - Catálogo ProdutosAje - Catálogo Produtos
Aje - Catálogo Produtos

1. funcionamento veiculo parte 1
1. funcionamento veiculo parte 11. funcionamento veiculo parte 1
1. funcionamento veiculo parte 1


Semelhante a Sistema imobilizador CODE para maior proteção contra furtos

[Chevrolet] inyeccion electronica_chevrolet_corsa
[Chevrolet] inyeccion electronica_chevrolet_corsa[Chevrolet] inyeccion electronica_chevrolet_corsa
[Chevrolet] inyeccion electronica_chevrolet_corsaVicenteAlvarez32

Manual de serviço cb600 f hornet imobilizador
Manual de serviço cb600 f hornet imobilizadorManual de serviço cb600 f hornet imobilizador
Manual de serviço cb600 f hornet imobilizadorThiago Huari

Texte injeção omega 41
Texte injeção omega 41Texte injeção omega 41
Texte injeção omega 41José Silva

In 014-rev-2.01
In 014-rev-2.01In 014-rev-2.01
In 014-rev-2.01Luiz Cruz

Manual de serviço shadow 750 00 x6b-meg-001 imobilizador
Manual de serviço shadow 750   00 x6b-meg-001 imobilizadorManual de serviço shadow 750   00 x6b-meg-001 imobilizador
Manual de serviço shadow 750 00 x6b-meg-001 imobilizadorThiago Huari

Codigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aCodigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aEdivaldo Veronese

Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção DodoeMódulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção Dodoeamadeuabaco

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Luciano Freitas

Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455amadeuabaco

Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...
Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...
Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...lucianoesdras

Sitema de inyeccion magneti marelli
Sitema de inyeccion magneti marelliSitema de inyeccion magneti marelli
Sitema de inyeccion magneti marelligujasa

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Luciano Freitas


Semelhante a Sistema imobilizador CODE para maior proteção contra furtos (20)

codigos vag.pdf
codigos vag.pdfcodigos vag.pdf
codigos vag.pdf

[Chevrolet] inyeccion electronica_chevrolet_corsa
[Chevrolet] inyeccion electronica_chevrolet_corsa[Chevrolet] inyeccion electronica_chevrolet_corsa
[Chevrolet] inyeccion electronica_chevrolet_corsa

Manual de serviço cb600 f hornet imobilizador
Manual de serviço cb600 f hornet imobilizadorManual de serviço cb600 f hornet imobilizador
Manual de serviço cb600 f hornet imobilizador

Tabela telecomando kostal
Tabela  telecomando kostalTabela  telecomando kostal
Tabela telecomando kostal

Tabela telecomando kostal
Tabela  telecomando kostalTabela  telecomando kostal
Tabela telecomando kostal

Texte injeção omega 41
Texte injeção omega 41Texte injeção omega 41
Texte injeção omega 41

Dicas gerais
Dicas geraisDicas gerais
Dicas gerais

In 014-rev-2.01
In 014-rev-2.01In 014-rev-2.01
In 014-rev-2.01

Mi 2
Mi 2Mi 2
Mi 2

Mi 2
Mi 2Mi 2
Mi 2

Manual de serviço shadow 750 00 x6b-meg-001 imobilizador
Manual de serviço shadow 750   00 x6b-meg-001 imobilizadorManual de serviço shadow 750   00 x6b-meg-001 imobilizador
Manual de serviço shadow 750 00 x6b-meg-001 imobilizador

Codigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aCodigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 a

Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção DodoeMódulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...

Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455

Clp exercicio
Clp  exercicioClp  exercicio
Clp exercicio

Dpc 560- CONTROLADOR
Dpc 560- CONTROLADORDpc 560- CONTROLADOR
Dpc 560- CONTROLADOR

Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...
Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...
Conserto Módulos injeção eletrônica reparo manutenção chaves codificadas repr...

Sitema de inyeccion magneti marelli
Sitema de inyeccion magneti marelliSitema de inyeccion magneti marelli
Sitema de inyeccion magneti marelli

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...


Sistema imobilizador CODE para maior proteção contra furtos

  • 1. SISTEMA IIMMMMOOBBIILLIIZZEERR // FFIIAATT CCOODDEE GENERALIDADES Visando maior proteção tentativas de furto, os veículos foram dotados de um dispositivo eletrônico de travamento do motor, denominado sistema “CODE” que se ativa automaticamente retirando-se a chave do comutador de ignição. As chaves são dotadas de um dispositivo que transmite um sinal em código para a central de “CODE” que somente se reconhecido permite a partida do motor. 1. CONSTITUIÇÃO: O sistema CODE (immobilizer) é constituído por: 1) Indicador ótico CODE (painel). 2) Antena específica no comutador de ignição; 3) Central CODE; 4) Chaves eletrônicas (três ou quatro, de acordo com o modelo do veículo) que contém o dispositivo que transmite um código eletrônico; 5) Central de injeção eletrônica do motor (A – álcool e gasolina; B e C – diesel) e linha serial de comunicação com a central de CODE; 6) CODE CARD com o código secreto para o procedimento de partida de emergência; Localização da Central CODE Abaixo da coluna de direção, opcional nos 1.0/1.5 e de linha em todos 1.6 A partir de 2000 em todos 2. FUNCIONAMENTO O sistema CODE habilita o funcionamento da central de injeção eletrônica mediante uma troca de códigos. Quando a chave esta em MARCHA (+15) a central de injeção envia uma solicitação de código a central CODE; esta responde e envia um código secreto somente após ter reconhecido (mediante a antena) uma chave eletrônica, introduzida no comutador de ignição. Recebido o código, a central de injeção compara-o com o código principal (Master CODE) memorizado. Se o controle do código for positivo, a central de injeção comuta para a condição de permissão de partida do motor.
  • 2. D É taxativamente proibido efetuar trocas de centrais de injeção eletrônica entre veículos para verificar sua eficiência. D Durante o diagnóstico, antes de substituir a central de injeção, certificar-se que a mesma esteja realmente ineficiente, visto que, uma vez alimentada, a nova central memoriza o código principal, tornando-a inutilizável em outros veículos. 3. MEMORIZAÇÃO DAS CHAVES O sistema permite a memorização de no mínimo 2 (duas) e no máximo 7 (sete) chaves, além da chave MESTRA. O procedimento de memorização das chaves é dividido em duas fases na seqüência: Primeiramente o código secreto das chaves eletrônicas é memorizado na central de CODE e em seguida, automaticamente, a central CODE comanda a memorização do código principal na Centralina do sistema de injeção. A seguir, detalhamos os quatro procedimentos passo a passo de memorização das chaves: A . COM SISTEMA VIRGEM (E.C.U IAW e CODE): Por sistema virgem entende-se a presença simultânea, no veículo, de uma central de injeção e uma central de CODE que não tem nenhum código gravado. - Procedimento passo a passo de memorização das chaves D Neste momento, devem ser memorizados TODAS as chaves em poder do usuário 1. Introduzir no comutador de ignição a chave MESTRA na disposição STOP; 2. Girar a chave MESTRA na posição Marcha (+15). O indicador ótico CODE se acende por 0,7 Seg.; 3. Ao apagar o indicador ótico CODE, girar a chave MESTRA na posição STOP; Dentro de 10 segundos: 4. Retirar a chave MESTRA do comutador de ignição; 5. Introduzir uma nova chave (azul) na ignição e gira-la para posição MARCHA (+15). O indicador ótico CODE acende por 0,7 Seg. 6. Ao apagar o indicador ótico CODE, girar a chave na posição STOP;Dentro de 10 segundos: 7. Retirar a chave do comutador de ignição; 8. Introduzir uma nova chave (azul) na ignição e gira-la para posição MARCHA (+15) O indicador ótico CODE acende por 0,7 Seg. 9. Ao apagar o indicador ótico CODE, girar a chave na posição STOP; 10. Introduzir todas as outras chaves a serem memorizadas, repetindo este procedimento; 11. Após girar a última chave a ser codificada para a posição STOP; Dentro de 10 segundos: 12. Retirar a chave do comutador de ignição: 13. Introduzir a chave MESTRA na ignição e gira-la para a posição MARCHA (+15). O indicador ótico CODE acende por 0,7 Seg. 14. Ao apagamento do indicador ótico CODE, girar a chave MESTRA na posição STOP. Após este procedimento, complete a memorização da seguinte forma: 15. Girar a chave MESTRA na posição MARCHA (+15) e mante-la nesta posição por cerca de 3 segundos: · O indicador ótico CODE se acende por 0,7 seg., e apaga definitivamente, indicando que o procedimento de memorização das chaves foi realizado corretamente; · O indicador ótico CODE se acende por 0,7 seg. e começa a piscar após cerca de 2 segundos, indicando que o procedimento não foi realizado corretamente. Neste caso, repetir o procedimento desde o inicio. O procedimento de memorização das chaves com sistema virgem não obterá resultado positivo nos seguintes casos: · Introdução de uma mesma chave por 2 vezes consecutivas;
  • 3. · Uma fase de chave em marcha (+15) durar mais que 2 seg. , após o indicador ótico CODE apagar; · Uma fase de chave em stop durar mais que 10 segundos. Após a memorização, certificar-se que todas as chaves dêem partida no motor. Se alguma chave não funcionar, repetir o procedimento de memorização das chaves. B. COM CENTRAL DE CODE VIRGEM E CENTRAL DE INJEÇÃO NÃO VIRGEM Para este procedimento de memorização repetir o procedimento descrito anteriormente C. COM CENTRAL DE CODE E CENTRAL DE INJEÇÁO NÃO VIRGENS Para este procedimento de memorização repetir o procedimento descrito anteriormente, e deve ser realizado quando da substituição de alguma chave. O procedimento permite a memorização de até 08 chaves. D Ao adicionar uma nova chave, é necessário a rememorização de todas as chaves já existentes, uma vez que as chaves não utilizadas durante este procedimento serão canceladas da memória. D. COM CENTRAL DE CODE NÃO VIRGEM E CENTRAL DE INJEÇÃO VIRGEM Para este procedimento de memorização basta girar uma chave na posição MARCHA (+15), após ter controlado a correta funcionabilidade da central CODE. 4. DIAGNOSE Quando o indicador ótico CODE permanecer aceso continuamente com chave de ignição em MARCHA (+15), os problemas podem ser os seguintes: ® Chave não reconhecida pela central de CODE; ® Linha serial não ligada; ® Procedimento de rememorização das chaves feito incorretamente (ou interrompido). · Diagnose com CHECK-UP 1 Através do CHECK-UP 1 é possível levantar os seguintes parâmetros: ® PARTIDA PERMITIDA / NÃO PERMITIDA Indica que a central de injeção eletrônica reconheceu (ou não) o código, permitindo (ou não) a partida do motor. ® ESTADO DE CHAVE ELETRÔNICA PROGRAMADA / NÃO PROGRAMADA A indicação NÃO PROGRAMADA, significa que ambas as centrais de injeção e CODE não possuem nenhum código memorizado – ECU não codificada. ® ERRO DE CHAVE ELETRÔNICA Quando é diagnosticado, o erro pode ser distinguido em presente ou intermitente. Prosseguindo no diagnóstico, é possível discriminar se o erro é devido a trocas de centrais de injeção ou mal funcionamento dos componentes do sistema. ® PARTIDA DE EMERGÊNCIA O procedimento de partida de emergência permite ligar o motor se por acaso existirem problemas no sistema CODE (central CODE defeituosa, chaves inutilizáveis, etc.) Tal procedimento pode ser efetuado com o CHECK-UP 1 ou via pedal do acelerador. - CODE CARD No code card, que é fornecido com o veículo, está gravada o eletronic code. Este código de 5 dígitos deverá ser utilizado para o procedimento de partida de emergência, com CHECK-UP 1 ou através do pedal do acelerador.
  • 4. A. PARTIDA DE EMERGÊNCIA COM CHECK-UP 1 O procedimento é ativado digitando-se nas teclas do CHECK-UP 1, o código de 5 dígitos (ELETRONIC CODE), gravado no CODE CARD. Após uma partida de emergência, colocando a chave em STOP, a central de injeção retorna à condição de travamento da partida do motor. Portanto, para uma nova partida no motor, é necessário realizar novamente o procedimento de partida de emergência. B. PARTIDA DE EMERGÊNCIA COM O PEDAL DO ACELERADOR 1. Ler no code card o código eletrônico de 5 dígitos 2. Colocar a chave de ignição em marcha, pressionar e manter pressionado o pedal do acelerador; o indicador ótico da injeção acende por 4 seg. e em seguida se apaga e se acende por outros 4 seg. 3. Quando o indicador ótico se apagar, soltar o pedal do acelerador; 4. Soltando o pedal do acelerador, o indicador ótico começa a lampejar; 5. Após um número de lampejos igual ao primeiro digito do código lido no code card, pressionar a fundo e manter pressionado o pedal do acelerador; 6. O indicador ótico da injeção se acende novamente por 4 seg. para depois apagar-se (primeiro digito aceito) 7. Quando o indicador ótico apaga, soltar o pedal do acelerador; 8. Repetir as operações dos pontos 4,5,6 e 7 para os dígitos restantes do código. 9. Soltando o pedal após o último digito, o indicador ótico lampejará por 4 seg. para indicar que o código foi aceito, ou permanecerá aceso indicando que o código foi rejeitado, neste caso retornar a chave ao STOP e repetir todas as operações. D Após o código ter sido aceito, a central eletrônica permite a partida do motor por um período de 10 min. D Se não for observada a partida do motor, a ECU retorna à posição de CODE ATIVADO. 6. ESQUEMA ELÉTRICO · LEGENDA DOS COMPONENTES 15 – MASSA DA BATERIA 17 – BATERIA 26 – NÓ DE DERIVAÇÃO 39 – CENTRAL DE DERIVAÇÃO (CAIXA DE FUSÍVEL) 50 – QUADRO DE INSTRUMENTOS V – INDICADOR ÓTICO DE CODE 51 – COMUTADOR DE IGNIÇÃO 184 – MASSA DE POTÊNCIA 185 – MASSA ELETRÔNICO 216 – CENTRAL DE INJEÇÃO-IGNIÇÃO IAW 231 – CONECTOR DO CHICOTE CIANTEIRO COM O CHICOTE DA INJEÇÃO (1995) 270 – CONECTOR DO CHICOTE DIANTEIRO COM O CHICOTE DA INJEÇÃO (1756) 295 – CONECTOR DO CHICOTE DIANTEIRO COM O CHICOTE DO PAINEL 455 – CENTRAL DO FIAT CODE 456 – ANTENA DO FIAT CODE ND – NÓ DE DERIVAÇÃO.
  • 5. FIAT CODE FIAT CODE: CODIFICAÇÃO DA CHAVE ELETRÔNICA FIAT 1 - Reuna todas as chaves que se deseja que dêem partida ao motor (mínimo de 3 chaves sendo, 2 azuis e a mestra chave vermelha); 2 - Insira a chave VERMELHA e vire a chave para a posição MAR;. 3 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará; 4 - Logo que a lâmpada CODE se apague, retire a chave VERMELHA num prazo máximo de dois segundo (2s); 5 – Retire a chave VERMELHA, insira 1 chave AZUL e vire a chave de ignição para a posição MAR em um prazo máximo de dez segundos (10s); 6 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará; 7 - Remova a 1º chave e insira a 2a chave obedecendo os prazos de tempo: 2s para remover a chave e 10s para inserir a próxima chave; 8 - Vire a chave: a lâmpada indicadora CODE irá se acender e logo em seguida se apagará 9 - Repita o procedimento 7 e 8 para as demais chaves até um máximo de sete chaves; 10 - Após a última chave a ser codificada, insira novamente a CHAVE VERMELHA e vire a chave para a posição MAR 11 - A lâmpada indicadora CODE irá se acender e logo em seguida se apagará. encerrando a codificação; 12 - Teste todas as chaves
  • 6. SUBSTITUIÇÀO DO CILINDRO DE IGNIÇÃO DE UM VEÍCULO FIAT COM SISTEMA IMOBILIZADOR (Fiat CODE) Para este procedimento, será necessário ter em mãos a chave mestra (chave vermelha ou marrom ) que acompanha o sistema code. · Proceda normalmente a substituição do cilindro de ignição; · Reuna todas as novas chaves do veículo (1 chave vermelha que servirá de chave mestra e 2 novas chaves azuis); · Abra, com o auxilio de urna pequena chave de fenda, a futura chave mestra. No interior você verá uma pequena peça em cor grafite, é o transponder - retire-o e guarde em algum local; · Retire o transponder da antiga chave mestra e monte na futura chave mestra tomando o cuidado de manter a posição de montagem. · Feche a nova chave mestra e proceda a codificação das novas chaves.
  • 7. TESTE DE CENTRAL DE INJEÇÃO COM SISTEMA FIAT CODE INSTALADO-MUITO CUIDADO! Se você possui em sua oficina um veículo FIAT' com sistema imobilizador (existe uma lâmpada CODE no painel de instrumentos). E pretende substituir a U.C.E. da injeção eletrônica, pois suspeita de urna falha, é aconselhável que siga este procedimento: 1) Remova o fusível de proteção do sistema CODE ou para maior segurança em caso de dúvida, desconecte eletricamente a unidade CODE; 2) Proceda a substituição da U.C.E. da injeção eletrônica por outra virgem ou sem código e laça um teste de funcionamento do veículo; 3) Caso tenha confirmado a falha da U.C.E. reconecte a central CODE. A primeira partida codificará a nova central.
