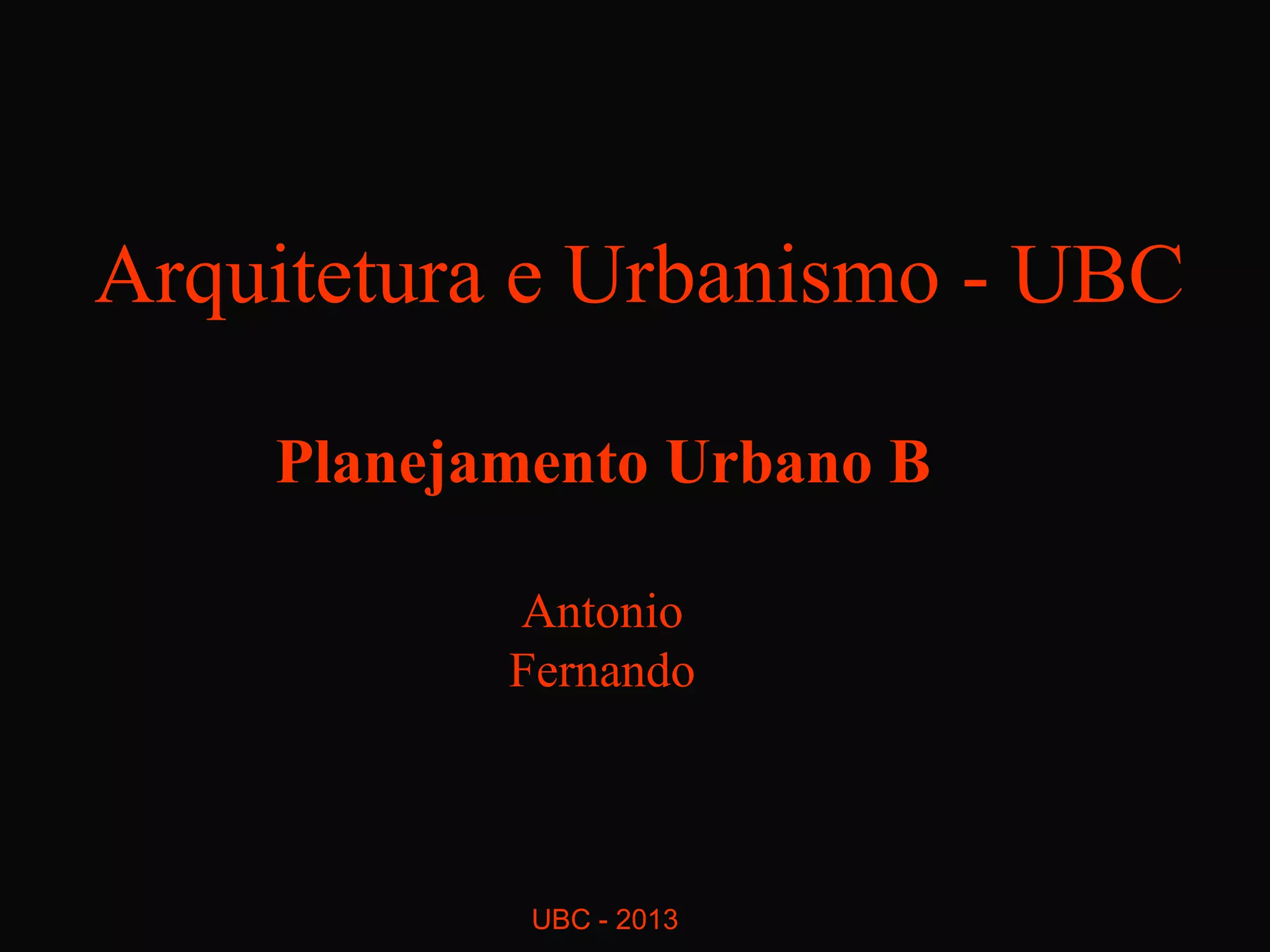

1. Arquitetura e Urbanismo - UBC
Planejamento Urbano B
Antonio
Fernando
UBC - 2013

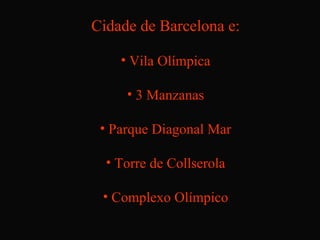

2. Cidade de Barcelona e:
• Vila Olímpica
• 3 Manzanas
• Parque Diagonal Mar
• Torre de Collserola
• Complexo Olímpico

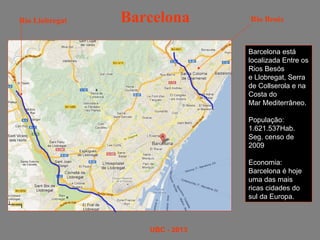

3. Rio Llobregat Barcelona Rio Besós
Barcelona está
localizada Entre os
Rios Besós
e Llobregat, Serra
de Collserola e na
Costa do
Mar Mediterrâneo.
População:
1.621.537Hab.
Seg. censo de
2009
Economia:
Barcelona é hoje
uma das mais
ricas cidades do
sul da Europa.
UBC - 2013

4. Um Pouco Da História de Barcelona
Plano Cerdá

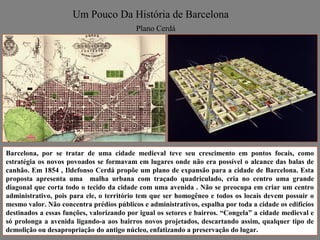

Barcelona, por se tratar de uma cidade medieval teve seu crescimento em pontos focais, como
estratégia os novos povoados se formavam em lugares onde não era possível o alcance das balas de
canhão. Em 1854 , Ildefonso Cerdá propõe um plano de expansão para a cidade de Barcelona. Esta
proposta apresenta uma malha urbana com traçado quadriculado, cria no centro uma grande
diagonal que corta todo o tecido da cidade com uma avenida . Não se preocupa em criar um centro
administrativo, pois para ele, o território tem que ser homogêneo e todos os locais devem possuir o
mesmo valor. Não concentra prédios públicos e administrativos, espalha por toda a cidade os edifícios
destinados a essas funções, valorizando por igual os setores e bairros. “Congela” a cidade medieval e
só prolonga a avenida ligando-a aos bairros novos projetados, descartando assim, qualquer tipo de
demolição ou desapropriação do antigo núcleo, enfatizando a preservação do lugar.

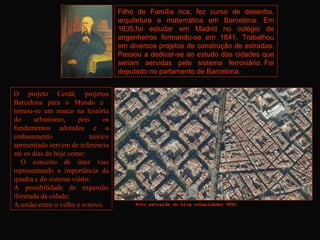

5. Filho de Família rica, fez curso de desenho,
arquitetura e matemática em Barcelona. Em
1835,foi estudar em Madrid no colégio de
engenheiros formando-se em 1841. Trabalhou
em diversos projetos de construção de estradas.
Passou a dedicar-se ao estudo das cidades que
seriam servidas pelo sistema ferroviário. Foi
deputado no parlamento de Barcelona.
O projeto Cerdá, projetou
Barcelona para o Mundo e
tornou-se um marco na história
do urbanismo, pois os
fundamentos adotados e o
embasamento teórico
apresentado servem de referencia
até os dias de hoje como:
O conceito de inter vias
representando a importância da
quadra e do sistema viário;
A possibilidade de expansão
ilimitada da cidade;
A união entre o velho e o novo. Foto extraída do blog urbanidades UFSC

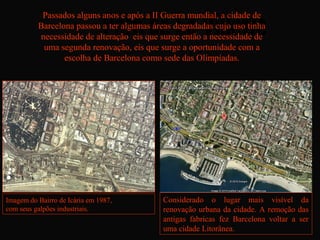

6. Passados alguns anos e após a II Guerra mundial, a cidade de
Barcelona passou a ter algumas áreas degradadas cujo uso tinha
necessidade de alteração eis que surge então a necessidade de
uma segunda renovação, eis que surge a oportunidade com a
escolha de Barcelona como sede das Olimpíadas.
Imagem do Bairro de Icária em 1987, Considerado o lugar mais visível da
com seus galpões industriais. renovação urbana da cidade. A remoção das
antigas fabricas fez Barcelona voltar a ser
uma cidade Litorânea.

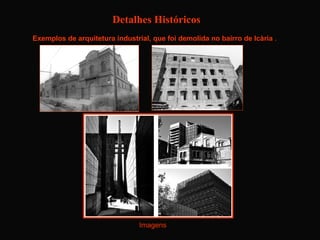

7. Detalhes Históricos
Exemplos de arquitetura industrial, que foi demolida no bairro de Icària .
Gonzàlez Reinald Fotografia
http://www.ub.edu/geocrit/b3w-895/b3w-895-9.htm
Imagens

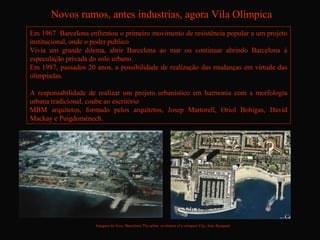

8. Novos rumos, antes industrias, agora Vila Olímpica
Em 1967 Barcelona enfrentou o primeiro movimento de resistência popular a um projeto
institucional, onde o poder publico
Vivia um grande dilema, abrir Barcelona ao mar ou continuar abrindo Barcelona à
especulação privada do solo urbano.
Em 1987, passados 20 anos, a possibilidade de realização das mudanças em virtude das
olimpíadas.
A responsabilidade de realizar um projeto urbanístico em harmonia com a morfologia
urbana tradicional, coube ao escritório
MBM arquitetos, formado pelos arquitetos, Josep Martorell, Oriol Bohigas, David
Mackay e Puigdoménech.
Imagens do livro, Barcelona The urban evolution of a compact City, Joan Busquets

9. Área destinada aos esportes náuticos.
Viabilizando acessibilidade, tanto
pelo mar quanto por terra.
Corte do dique

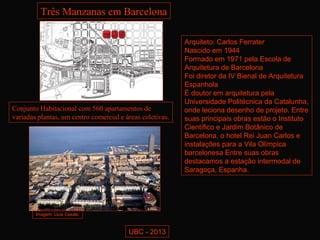

10. Três Manzanas em Barcelona
Arquiteto: Carlos Ferrater
Nascido em 1944
Formado em 1971 pela Escola de
Arquitetura de Barcelona
Foi diretor da IV Bienal de Arquitetura
Espanhola
É doutor em arquitetura pela
Universidade Politécnica da Catalunha,
Conjunto Habitacional com 560 apartamentos de onde leciona desenho de projeto. Entre
variadas plantas, um centro comercial e áreas coletivas. suas principais obras estão o Instituto
Científico e Jardim Botânico de
Barcelona, o hotel Rei Juan Carlos e
instalações para a Vila Olímpica
barcelonesa Entre suas obras
destacamos a estação intermodal de
Saragoça, Espanha.
Imagem: Lluis Casals.
UBC - 2013

11. Morfologia

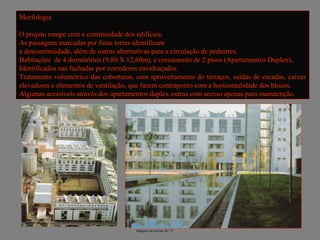

O projeto rompe com a continuidade dos edifícios.
As passagens marcadas por finas torres identificam
a descontinuidade, além de outras alternativas para a circulação de pedestres.
Habitações de 4 dormitórios (9,80 X 12,60m), e coroamento de 2 pisos (Apartamentos Duplex),
Identificados nas fachadas por corredores envidraçados.
Tratamento volumétrico das coberturas, com aproveitamento do terraços, saídas de escadas, caixas
elevadores e elementos de ventilação, que fazem contraponto com a horizontalidade dos blocos.
Algumas acessíveis através dos apartamentos duplex outras com acesso apenas para manutenção.
Imagens da revista AU 71.

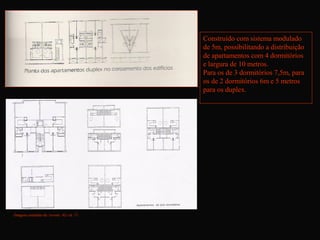

12. Apartamentos duplex
Construído com sistema modulado
de 5m, possibilitando a distribuição
de apartamentos com 4 dormitórios
e largura de 10 metros.
Para os de 3 dormitórios 7,5m, para
os de 2 dormitórios 6m e 5 metros
para os duplex.
Imagens estraídas da revista AU ed. 71

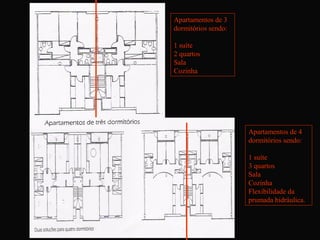

13. Apartamentos de 3
dormitórios sendo:
1 suíte
2 quartos
Sala
Cozinha
Apartamentos de 4
dormitórios sendo:
1 suíte
3 quartos
Sala
Cozinha
Flexibilidade da
prumada hidráulica.

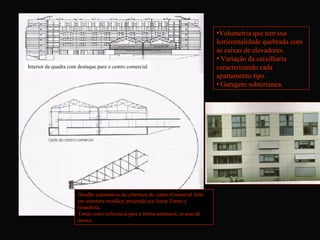

14. •Volumetria que tem sua
horizontalidade quebrada com
as caixas de elevadores.
• Variação da caixilharia
Interior da quadra com destaque para o centro comercial caracterizando cada
apartamento tipo.
• Garagem subterranea.
Detalhe construtivo da cobertura do centro Comercial feito
em estrutura metálica, projetada por Josep Torres y
Guardiola,
Tendo como referencia para a forma estrutural, as asas de
mosca.

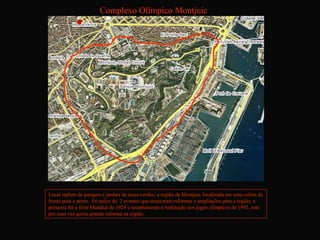

15. Complexo Olímpico Montjuic
Local repleto de parques e jardins de áreas verdes; a região de Montjuic localizada em uma colina de
frente para o porto, foi palco de 2 eventos que trouxeram reformas e ampliações para a região; a
primeira foi a feira Mundial de 1929 e recentemente a realização dos jogos olímpicos de 1992, este
por suas vez gerou grande reforma na região.

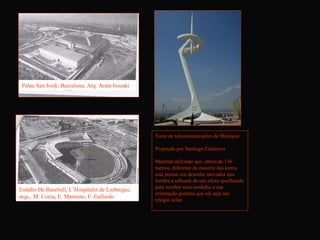

16. Palau San Jordi, Barcelona, Arq. Arata Isozaki
Torre de telecomunicações de Montjuic
Projetada por Santiago Calatrava
Material utilizado aço, altura de 136
metros, diferente da maioria das torres
esta possui um desenho inovador que
lembra a silhueta de um atleta ajoelhando
para receber uma medalha e sua
Estádio De Baseball, L’Hospitalet de Liobregas,
orientação permite que ela seja um
arqs,. M. Corea, E. Mannino, F. Gallardo
relógio solar.

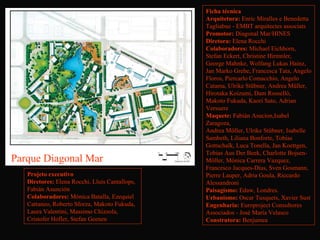

17. Ficha técnica
Arquitetura: Enric Miralles e Benedetta
Tagliabue - EMBT arquitectes associats
Promotor: Diagonal Mar/HINES
Diretora: Elena Rocchi
Colaboradores: Michael Eichhorn,
Stefan Eckert, Christine Hirmnler,
George Mahnke, Wolfang Lukas Hainz,
Jan Marko Grebe, Francesca Tata, Angelo
Floros, Piercarlo Comacchio, Angelo
Catama, Ulrike Stübner, Andrea Müller,
Hirotaka Koizumi, Dam Rosselló,
Makoto Fukuda, Kaori Sato, Adrian
Versuere
Maquete: Fabián Asucion,Isabel
Zaragoza,
Andrea Möller, Ulrike Stübner, Isabelle
Sambeth, Liliana Bonforte, Tobias
Gottschalk, Luca Tonella, Jan Koettgen,
Tobias Aus Der Beek, Charlotte Bojsen-
Parque Diagonal Mar Möller, Mónica Carrera Vazquez,
Francesco Jacques-Días, Sven Gosmann,
Projeto executivo Pierre Lauper, Adria Goula, Riccardo
Diretores: Elena Rocchi, Lluis Cantallops, Alessandroni
Fabián Asunción Paisagismo: Edaw, Londres.
Colaboradores: Mònica Batalla, Ezequiel Urbanismo: Oscar Tusquets, Xavier Sust
Cattaneo, Roberto Sforza, Makoto Fukuda, Engenharia: Europroject Consultores
Laura Valentini, Massimo Chizzola, Associados - José María Velasco
Cristofer Hofler, Stefan Geenen Construtora: Benjumea

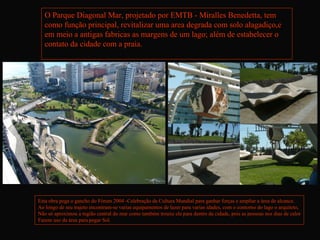

18. O Parque Diagonal Mar, projetado por EMTB - Miralles Benedetta, tem
como função principal, revitalizar uma area degrada com solo alagadiço,e
em meio a antigas fabricas as margens de um lago; além de estabelecer o
contato da cidade com a praia.
Esta obra pega o gancho do Fórum 2004 -Celebração da Cultura Mundial para ganhar forças e ampliar a área de alcance.
Ao longo de seu trajeto encontram-se varias equipamentos de lazer para varias idades, com o contorno do lago o arquiteto,
Não só aproximou a região central do mar como também trouxe ele para dentro da cidade, pois as pessoas nos dias de calor
Fazem uso da área para pegar Sol.

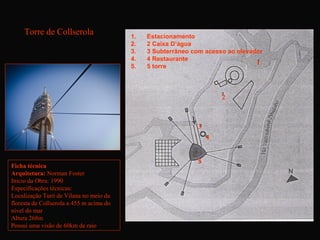

19. Torre de Collserola 1. Estacionamento
2. 2 Caixa D’água
3. 3 Subterrâneo com acesso ao elevador
4. 4 Restaurante
1
5. 5 torre
2
3
4
5
Ficha técnica
Arquitetura: Norman Foster
Inicio da Obra: 1990
Especificações técnicas:
Localização Turó de Vilana no meio da
floresta de Collserola a 455 m acima do
nível do mar
Altura 268m
Possui uma visão de 60km de raio

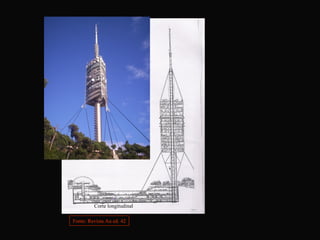

20. Corte longitudinal
Fonte: Revista Au ed. 42

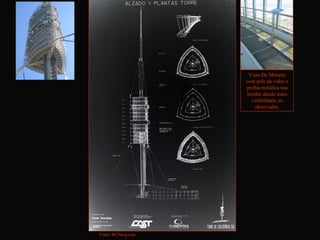

21. Vista Do Mirante
com pele de vidro e
grelha metálica nas
bordas dando mais
visibilidade ao
observador.
Fonte: BCNarq.com

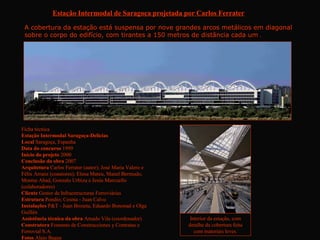

22. Estação Intermodal de Saragoça projetada por Carlos Ferrater
A cobertura da estação está suspensa por nove grandes arcos metálicos em diagonal
sobre o corpo do edifício, com tirantes a 150 metros de distância cada um .
Ficha técnica
Estação Intermodal Saragoça-Delicias
Local Saragoça, Espanha
Data do concurso 1999
Início do projeto 2000
Conclusão da obra 2007
Arquitetura Carlos Ferrater (autor); José Maria Valero e
Félix Arranz (coautores); Elena Mateu, Manel Bermudo,
Montse Abad, Gonzalo Urbizu e Jesús Marcuello
(colaboradores)
Cliente Gestor de Infraestructuras Ferroviárias
Estrutura Pondio; Cesma - Juan Calvo
Instalações P&T - Juan Broseta, Eduardo Bononad e Olga
Guillén
Assistência técnica da obra Amado Vila (coordenador) Interior da estação, com
Construtora Fomento de Construcciones y Contratas e detalhe da cobertura feita
Ferrovial S.A. com materiais leves.
Fotos Alejo Bague
