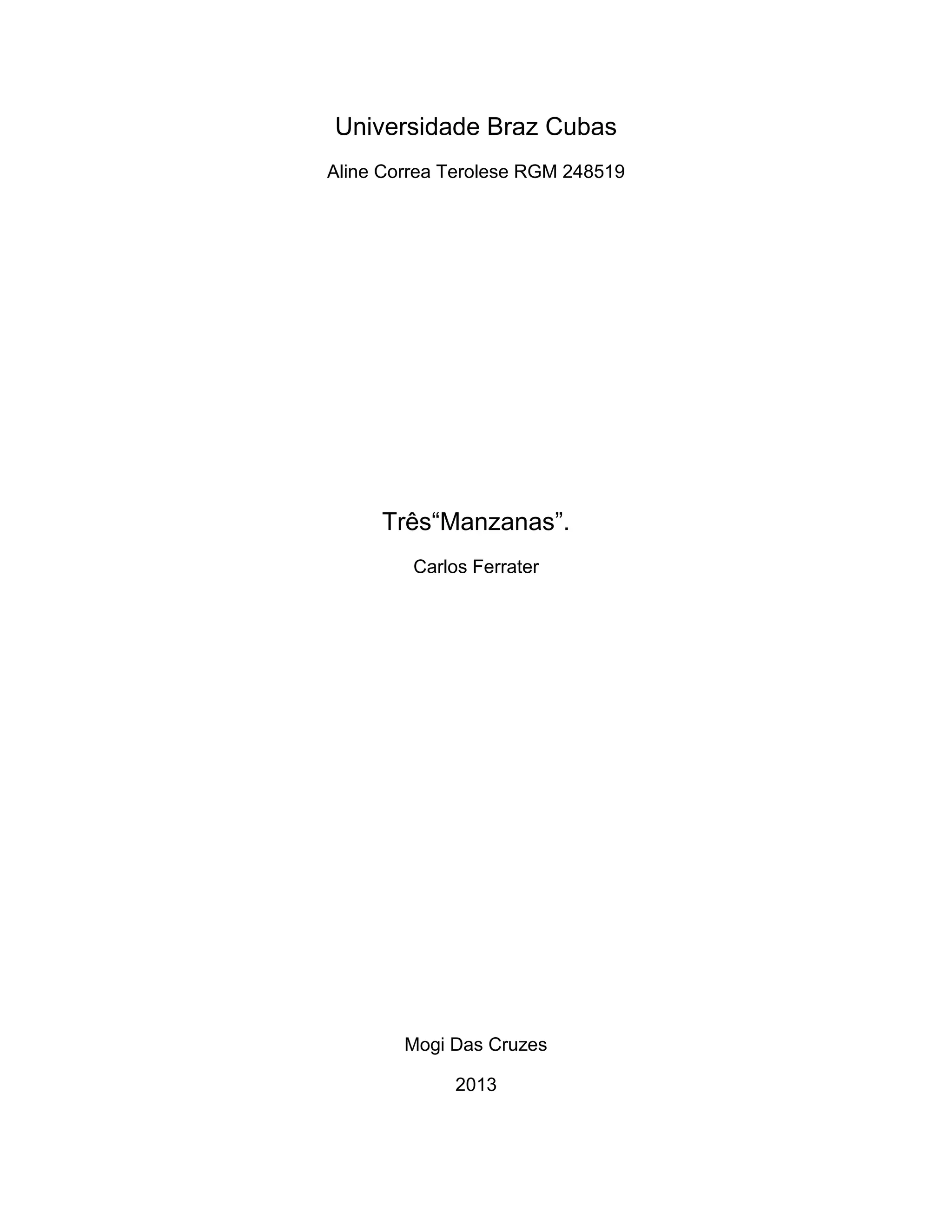

08:. 3 manzanas

Universidade Braz Cubas
Aline Correa Terolese RGM 248519

Três“Manzanas”.
Carlos Ferrater

Mogi Das Cruzes

2013

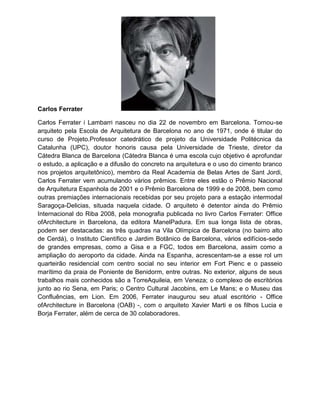

Carlos Ferrater

Carlos Ferrater i Lambarri nasceu no dia 22 de novembro em Barcelona. Tornou-se
arquiteto pela Escola de Arquitetura de Barcelona no ano de 1971, onde é titular do
curso de Projeto.Professor catedrático de projeto da Universidade Politécnica da
Catalunha (UPC), doutor honoris causa pela Universidade de Trieste, diretor da
Cátedra Blanca de Barcelona (Cátedra Blanca é uma escola cujo objetivo é aprofundar
o estudo, a aplicação e a difusão do concreto na arquitetura e o uso do cimento branco
nos projetos arquitetônico), membro da Real Academia de Belas Artes de Sant Jordi,
Carlos Ferrater vem acumulando vários prêmios. Entre eles estão o Prêmio Nacional
de Arquitetura Espanhola de 2001 e o Prêmio Barcelona de 1999 e de 2008, bem como
outras premiações internacionais recebidas por seu projeto para a estação intermodal
Saragoça-Delicias, situada naquela cidade. O arquiteto é detentor ainda do Prêmio
Internacional do Riba 2008, pela monografia publicada no livro Carlos Ferrater: Office
ofArchitecture in Barcelona, da editora ManelPadura. Em sua longa lista de obras,
podem ser destacadas: as três quadras na Vila Olímpica de Barcelona (no bairro alto
de Cerdá), o Instituto Científico e Jardim Botânico de Barcelona, vários edifícios-sede
de grandes empresas, como a Gisa e a FGC, todos em Barcelona, assim como a
ampliação do aeroporto da cidade. Ainda na Espanha, acrescentam-se a esse rol um
quarteirão residencial com centro social no seu interior em Fort Pienc e o passeio
marítimo da praia de Poniente de Benidorm, entre outras. No exterior, alguns de seus
trabalhos mais conhecidos são a TorreAquileia, em Veneza; o complexo de escritórios
junto ao rio Sena, em Paris; o Centro Cultural Jacobins, em Le Mans; e o Museu das
Confluências, em Lion. Em 2006, Ferrater inaugurou seu atual escritório - Office
ofArchitecture in Barcelona (OAB) -, com o arquiteto Xavier Marti e os filhos Lucia e
Borja Ferrater, além de cerca de 30 colaboradores.

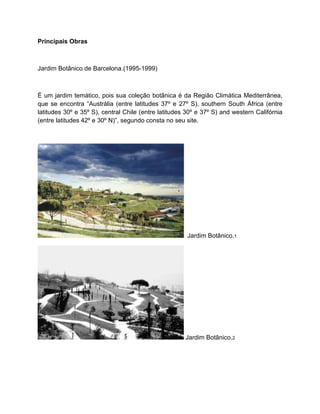

Principais Obras

Jardim Botânico de Barcelona.(1995-1999)

É um jardim temático, pois sua coleção botânica é da Região Climática Mediterrânea,
que se encontra “Austrália (entre latitudes 37º e 27º S), southern South África (entre
latitudes 30º e 35º S), central Chile (entre latitudes 30º e 37º S) and western Califórnia
(entre latitudes 42º e 30º N)”, segundo consta no seu site.

Jardim Botânico.1

Jardim Botânico.2

Edifício Intermodal no aeroporto de Barcelona.(2004-2007)

O projeto propõe um tratamento de fachada neutro para evitar a criação de mímica com
fachadas existentes. Por isso, propõe-se uma fachada de perfis de alumínio extrudido
de 11metros de comprimento, que é alinhado com as fachadas dos terminais vizinhos.

Fachada Aeroporto.

Interior Aeroporto.

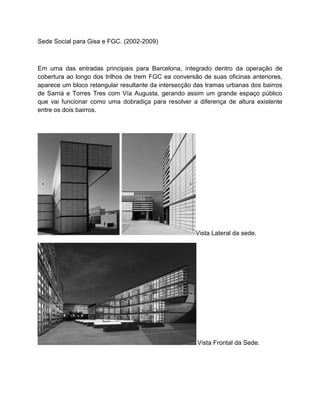

Sede Social para Gisa e FGC. (2002-2009)

Em uma das entradas principais para Barcelona, integrado dentro da operação de
cobertura ao longo dos trilhos de trem FGC ea conversão de suas oficinas anteriores,
aparece um bloco retangular resultante da intersecção das tramas urbanas dos bairros
de Sarriá e Torres Tres com Vía Augusta, gerando assim um grande espaço público
que vai funcionar como uma dobradiça para resolver a diferença de altura existente
entre os dois bairros.

Vista Lateral da sede.

Vista Frontal da Sede.

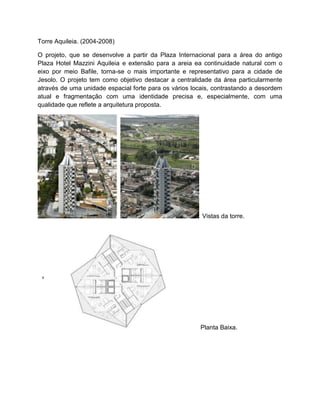

Torre Aquileia. (2004-2008)

O projeto, que se desenvolve a partir da Plaza Internacional para a área do antigo
Plaza Hotel Mazzini Aquileia e extensão para a areia ea continuidade natural com o
eixo por meio Bafile, torna-se o mais importante e representativo para a cidade de
Jesolo. O projeto tem como objetivo destacar a centralidade da área particularmente
através de uma unidade espacial forte para os vários locais, contrastando a desordem
atual e fragmentação com uma identidade precisa e, especialmente, com uma
qualidade que reflete a arquitetura proposta.

Vistas da torre.

Planta Baixa.

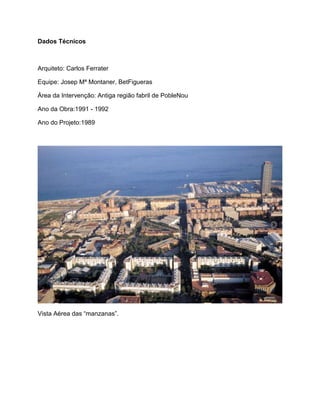

Dados Técnicos

Arquiteto: Carlos Ferrater

Equipe: Josep Mª Montaner, BetFigueras

Área da Intervenção: Antiga região fabril de PobleNou

Ano da Obra:1991 - 1992

Ano do Projeto:1989

Vista Aérea das “manzanas”.

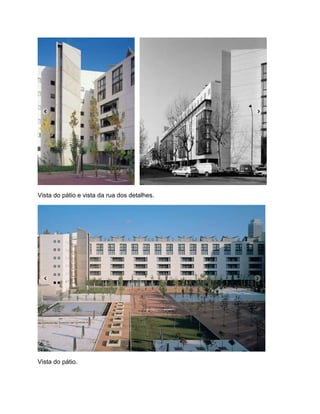

Vista do pátio e vista da rua dos detalhes.

Vista do pátio.

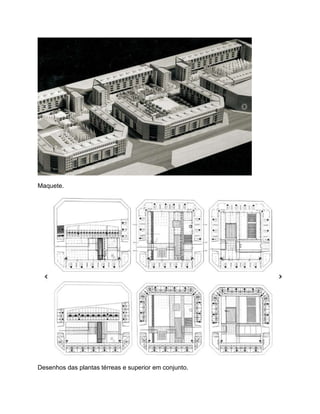

Maquete.

Desenhos das plantas térreas e superior em conjunto.

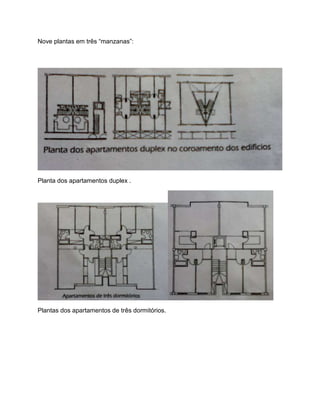

Nove plantas em três “manzanas”:

Planta dos apartamentos duplex .

Plantas dos apartamentos de três dormitórios.

Apartamentos de dois dormitórios. 1

Apartamentos de dois dormitórios. 2

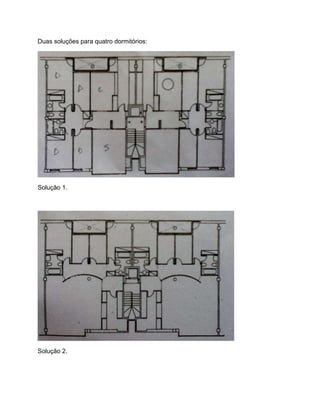

Duas soluções para quatro dormitórios:

Solução 1.

Solução 2.

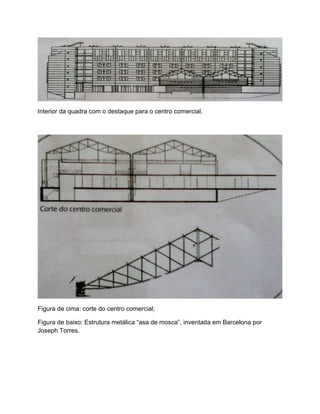

Interior da quadra com o destaque para o centro comercial.

Figura de cima: corte do centro comercial;

Figura de baixo: Estrutura metálica “asa de mosca”, inventada em Barcelona por
Joseph Torres.

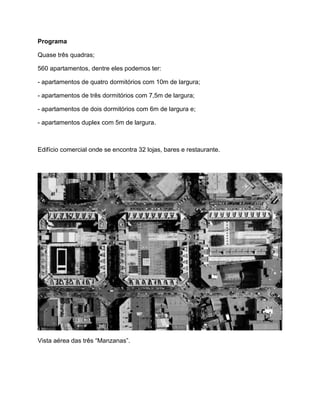

Programa

Quase três quadras;

560 apartamentos, dentre eles podemos ter:

- apartamentos de quatro dormitórios com 10m de largura;

- apartamentos de três dormitórios com 7,5m de largura;

- apartamentos de dois dormitórios com 6m de largura e;

- apartamentos duplex com 5m de largura.

Edifício comercial onde se encontra 32 lojas, bares e restaurante.

Vista aérea das três “Manzanas”.

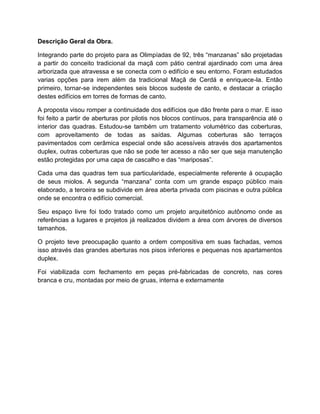

Descrição Geral da Obra.

Integrando parte do projeto para as Olimpíadas de 92, três “manzanas” são projetadas
a partir do conceito tradicional da maçã com pátio central ajardinado com uma área
arborizada que atravessa e se conecta com o edifício e seu entorno. Foram estudados
varias opções para irem além da tradicional Maçã de Cerdá e enriquece-la. Então
primeiro, tornar-se independentes seis blocos sudeste de canto, e destacar a criação
destes edifícios em torres de formas de canto.

A proposta visou romper a continuidade dos edifícios que dão frente para o mar. E isso
foi feito a partir de aberturas por pilotis nos blocos contínuos, para transparência até o
interior das quadras. Estudou-se também um tratamento volumétrico das coberturas,
com aproveitamento de todas as saídas. Algumas coberturas são terraços
pavimentados com cerâmica especial onde são acessíveis através dos apartamentos
duplex, outras coberturas que não se pode ter acesso a não ser que seja manutenção
estão protegidas por uma capa de cascalho e das “mariposas”.

Cada uma das quadras tem sua particularidade, especialmente referente á ocupação
de seus miolos. A segunda “manzana” conta com um grande espaço público mais
elaborado, a terceira se subdivide em área aberta privada com piscinas e outra pública
onde se encontra o edifício comercial.

Seu espaço livre foi todo tratado como um projeto arquitetônico autônomo onde as
referências a lugares e projetos já realizados dividem a área com árvores de diversos
tamanhos.

O projeto teve preocupação quanto a ordem compositiva em suas fachadas, vemos
isso através das grandes aberturas nos pisos inferiores e pequenas nos apartamentos
duplex.

Foi viabilizada com fechamento em peças pré-fabricadas de concreto, nas cores
branca e cru, montadas por meio de gruas, interna e externamente

Análise Critica

Todo o conjunto me remete a Paris e suas quadras com pátios internos. Gosto de
como fica organizado e limpo o desenho, das quadras com as unidades e cada qual
com sua identidade. Mesmo sendo um conjunto cada quadra tem um diferencial e isso
que eu achei o mais divertido e inteligente de se fazer, assim não fica nada monótono
de se ver e de se viver, mesmo sendo feito de uma forma geométrica e bem simétrica.

A solução para as esquinas achei além de maravilhosas muito coerente, não se perde
nada nessa disposição, e ser usada como ponto de entrada e saída de pessoas
paraunir o que é de fora com o que esta dentro do pátio e vice-versa foi muito
inteligente pois é já é um diferencial e você assim marca um ponto de referência.

Gostei da diversidade que ele cria com as plantas pensando já nas pessoas que
futuramente iriam morar ali, já tornando viável economicamente para vários tipos de
classes, não restringindo a construção e os espaços para somente certo tipo de
pessoas. Não somente com as plantas ele faz isso, mas com os espaços públicos e
comerciais que ele cria juntamente com as unidades.

A continuidade que ele dá entre uma quadra e outra é outra coisa que me agradou,
pois quando você olha o desenho dependendo do ângulo às vezes nem parece que
são três quadras separadas por ruas.

O que menos me agradou foi a parte de paisagismos achei que faltou um pouco mais
de verde no meio daquele branco todo, as mariposas no topo do prédio é esquisita e
lembra aviões de papeis e por ultimo a cor e suas aberturas (janelas) pois ficou me
parecendo, e me lembrando muito prédios industriais e institucionais, não casas ou
mesmo prédios residenciais.

Acho que Carlos Ferrater para as soluções do projeto, distribuição de espaços, e para
ele unir o fora com o interno foi muito feliz com suas escolhas, porém o lado design não
me agradou.

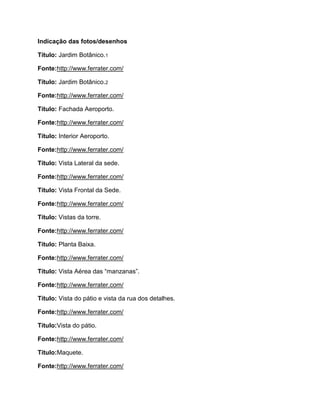

Indicação das fotos/desenhos

Título: Jardim Botânico.1

Fonte:http://www.ferrater.com/

Título: Jardim Botânico.2


Título: Fachada Aeroporto.


Título: Interior Aeroporto.


Título: Vista Lateral da sede.


Título: Vista Frontal da Sede.


Título: Vistas da torre.


Título: Planta Baixa.


Título: Vista Aérea das “manzanas”.


Título: Vista do pátio e vista da rua dos detalhes.


Título:Vista do pátio.


Título:Maquete.

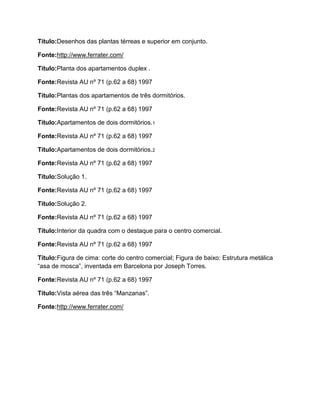

Título:Desenhos das plantas térreas e superior em conjunto.


Título:Planta dos apartamentos duplex .

Fonte:Revista AU nº 71 (p.62 a 68) 1997

Título:Plantas dos apartamentos de três dormitórios.


Título:Apartamentos de dois dormitórios.1


Título:Apartamentos de dois dormitórios.2


Título:Solução 1.


Título:Solução 2.


Título:Interior da quadra com o destaque para o centro comercial.


Título:Figura de cima: corte do centro comercial; Figura de baixo: Estrutura metálica
“asa de mosca”, inventada em Barcelona por Joseph Torres.


Título:Vista aérea das três “Manzanas”.


Referências Bibliográficas

Sites:

http://www.ferrater.com/

Revistas:

Revista AU nº 71 (p.62 a 68) 1997
