O documento apresenta informações sobre projetos de arquitetura desenvolvidos pelo escritório Triptyque, incluindo o edifício residencial Fidalgo 727 localizado em São Paulo. O texto descreve detalhes técnicos e características do projeto, como a divisão do prédio em dois blocos interligados por um volume de circulação vertical, resultando em 11 apartamentos de tamanhos variados.

1. Donária Gomes Mendes de Oliveira - RGM: 257852
StéfanieMayumi Maia Yokogawa - RGM: 257161
Edifício Fidalga 727
Universidade Braz Cubas
Mogi das Cruzes
2013

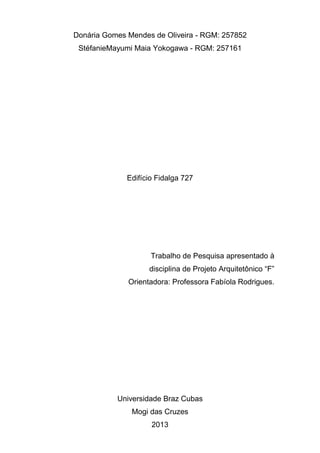

2. Donária Gomes Mendes de Oliveira - RGM: 257852
StéfanieMayumi Maia Yokogawa - RGM: 257161
Edifício Fidalga 727
Trabalho de Pesquisa apresentado à
disciplina de Projeto Arquitetônico “F”
Orientadora: Professora Fabíola Rodrigues.
Universidade Braz Cubas
Mogi das Cruzes
2013

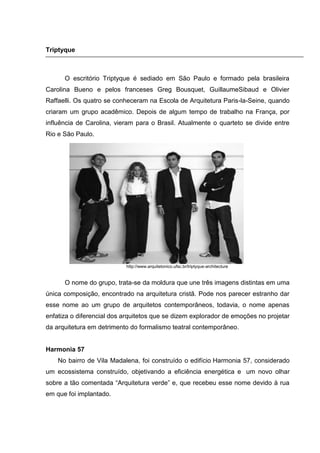

3. Triptyque
O escritório Triptyque é sediado em São Paulo e formado pela brasileira
Carolina Bueno e pelos franceses Greg Bousquet, GuillaumeSibaud e Olivier
Raffaelli. Os quatro se conheceram na Escola de Arquitetura Paris-la-Seine, quando
criaram um grupo acadêmico. Depois de algum tempo de trabalho na França, por
influência de Carolina, vieram para o Brasil. Atualmente o quarteto se divide entre
Rio e São Paulo.
http://www.arquitetonico.ufsc.br/triptyque-architecture
O nome do grupo, trata-se da moldura que une três imagens distintas em uma
única composição, encontrado na arquitetura cristã. Pode nos parecer estranho dar
esse nome ao um grupo de arquitetos contemporâneos, todavia, o nome apenas
enfatiza o diferencial dos arquitetos que se dizem explorador de emoções no projetar
da arquitetura em detrimento do formalismo teatral contemporâneo.
Harmonia 57
No bairro de Vila Madalena, foi construído o edifício Harmonia 57, considerado
um ecossistema construído, objetivando a eficiência energética e um novo olhar
sobre a tão comentada “Arquitetura verde” e, que recebeu esse nome devido à rua
em que foi implantado.

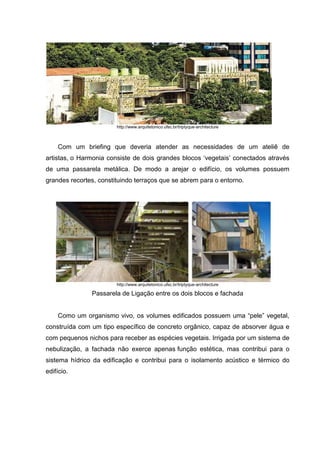

4. http://www.arquitetonico.ufsc.br/triptyque-architecture
Com um briefing que deveria atender as necessidades de um ateliê de
artistas, o Harmonia consiste de dois grandes blocos „vegetais‟ conectados através
de uma passarela metálica. De modo a arejar o edifício, os volumes possuem
grandes recortes, constituindo terraços que se abrem para o entorno.
http://www.arquitetonico.ufsc.br/triptyque-architecture
Passarela de Ligação entre os dois blocos e fachada
Como um organismo vivo, os volumes edificados possuem uma “pele” vegetal,
construída com um tipo específico de concreto orgânico, capaz de absorver água e
com pequenos nichos para receber as espécies vegetais. Irrigada por um sistema de
nebulização, a fachada não exerce apenas função estética, mas contribui para o
sistema hídrico da edificação e contribui para o isolamento acústico e térmico do
edifício.

5. http://www.arquitetonico.ufsc.br/triptyque-architecture
Sistema Hídrico do Harmonia 57.
Paredes e telhados verdes à parte, o que efetivamente chama atenção no
projeto é o sistema hídrico, que atendeu ao desafio de integrar tanques e tubulações
à concepção arquitetônica. Assim, corrimãos, por exemplo, abrigam tubos de
drenagem de água cinza, descarregando a água para reuso em tanques no solo
como mostrado na imagem acima. Pela eficiência energética e inovação no “projetar
arquitetura verde” o Harmonia 57 foi vencedor do prêmio ZumtobelGroupAwards na
categoria ”BuiltEnvironment”.
Apartamento HousseinJarouche
Com 300 metros quadrados, a residência localizada em São Paulo capital é
formada por ambientes amplos, cuidadosamente projetados para interagirem um
com o outro. O grande destaque é a Treme-treme, uma estante monumental que
percorre praticamente todos os ambientes da casa.
http://www.wikiarq.com/projetos/1198/apartamento-houssein-jarouche/

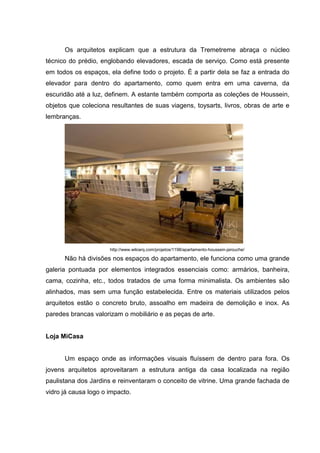

6. Os arquitetos explicam que a estrutura da Tremetreme abraça o núcleo
técnico do prédio, englobando elevadores, escada de serviço. Como está presente
em todos os espaços, ela define todo o projeto. É a partir dela se faz a entrada do
elevador para dentro do apartamento, como quem entra em uma caverna, da
escuridão até a luz, definem. A estante também comporta as coleções de Houssein,
objetos que coleciona resultantes de suas viagens, toysarts, livros, obras de arte e
lembranças.
http://www.wikiarq.com/projetos/1198/apartamento-houssein-jarouche/
Não há divisões nos espaços do apartamento, ele funciona como uma grande
galeria pontuada por elementos integrados essenciais como: armários, banheira,
cama, cozinha, etc., todos tratados de uma forma minimalista. Os ambientes são
alinhados, mas sem uma função estabelecida. Entre os materiais utilizados pelos
arquitetos estão o concreto bruto, assoalho em madeira de demolição e inox. As
paredes brancas valorizam o mobiliário e as peças de arte.
Loja MiCasa
Um espaço onde as informações visuais fluíssem de dentro para fora. Os
jovens arquitetos aproveitaram a estrutura antiga da casa localizada na região
paulistana dos Jardins e reinventaram o conceito de vitrine. Uma grande fachada de
vidro já causa logo o impacto.

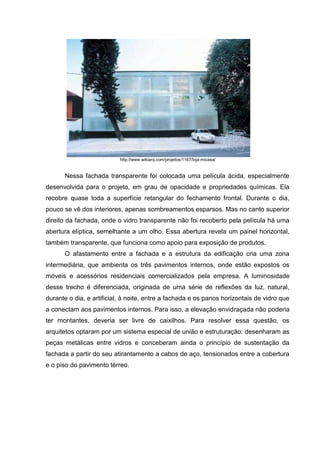

7. http://www.wikiarq.com/projetos/1167/loja-micasa/
Nessa fachada transparente foi colocada uma película ácida, especialmente
desenvolvida para o projeto, em grau de opacidade e propriedades químicas. Ela
recobre quase toda a superfície retangular do fechamento frontal. Durante o dia,
pouco se vê dos interiores, apenas sombreamentos esparsos. Mas no canto superior
direito da fachada, onde o vidro transparente não foi recoberto pela película há uma
abertura elíptica, semelhante a um olho. Essa abertura revela um painel horizontal,
também transparente, que funciona como apoio para exposição de produtos.
O afastamento entre a fachada e a estrutura da edificação cria uma zona
intermediária, que ambienta os três pavimentos internos, onde estão expostos os
móveis e acessórios residenciais comercializados pela empresa. A luminosidade
desse trecho é diferenciada, originada de uma série de reflexões da luz, natural,
durante o dia, e artificial, à noite, entre a fachada e os panos horizontais de vidro que
a conectam aos pavimentos internos. Para isso, a elevação envidraçada não poderia
ter montantes, deveria ser livre de caixilhos. Para resolver essa questão, os
arquitetos optaram por um sistema especial de união e estruturação: desenharam as
peças metálicas entre vidros e conceberam ainda o princípio de sustentação da
fachada a partir do seu atirantamento a cabos de aço, tensionados entre a cobertura
e o piso do pavimento térreo.

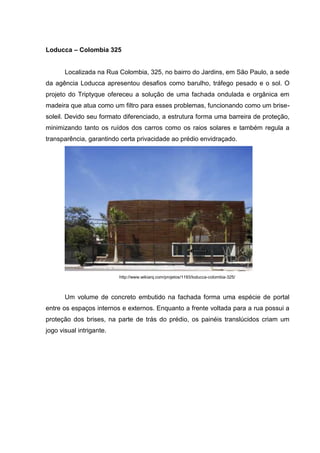

8. Loducca – Colombia 325
Localizada na Rua Colombia, 325, no bairro do Jardins, em São Paulo, a sede
da agência Loducca apresentou desafios como barulho, tráfego pesado e o sol. O
projeto do Triptyque ofereceu a solução de uma fachada ondulada e orgânica em
madeira que atua como um filtro para esses problemas, funcionando como um brise-
soleil. Devido seu formato diferenciado, a estrutura forma uma barreira de proteção,
minimizando tanto os ruídos dos carros como os raios solares e também regula a
transparência, garantindo certa privacidade ao prédio envidraçado.
http://www.wikiarq.com/projetos/1193/loducca-colombia-325/
Um volume de concreto embutido na fachada forma uma espécie de portal
entre os espaços internos e externos. Enquanto a frente voltada para a rua possui a
proteção dos brises, na parte de trás do prédio, os painéis translúcidos criam um
jogo visual intrigante.

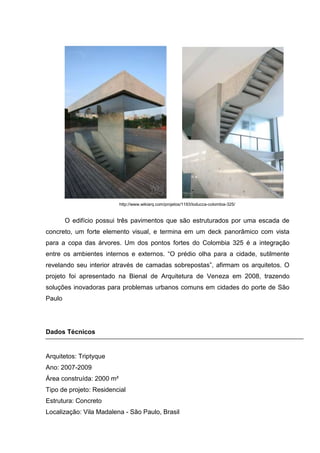

9. http://www.wikiarq.com/projetos/1193/loducca-colombia-325/
O edifício possui três pavimentos que são estruturados por uma escada de
concreto, um forte elemento visual, e termina em um deck panorâmico com vista
para a copa das árvores. Um dos pontos fortes do Colombia 325 é a integração
entre os ambientes internos e externos. “O prédio olha para a cidade, sutilmente
revelando seu interior através de camadas sobrepostas”, afirmam os arquitetos. O
projeto foi apresentado na Bienal de Arquitetura de Veneza em 2008, trazendo
soluções inovadoras para problemas urbanos comuns em cidades do porte de São
Paulo
Dados Técnicos
Arquitetos: Triptyque
Ano: 2007-2009
Área construída: 2000 m²
Tipo de projeto: Residencial
Estrutura: Concreto
Localização: Vila Madalena - São Paulo, Brasil

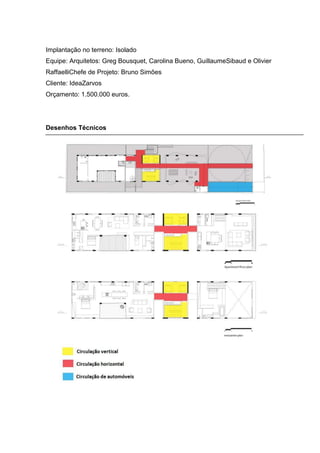

10. Implantação no terreno: Isolado
Equipe: Arquitetos: Greg Bousquet, Carolina Bueno, GuillaumeSibaud e Olivier
RaffaelliChefe de Projeto: Bruno Simões
Cliente: IdeaZarvos
Orçamento: 1.500.000 euros.
Desenhos Técnicos

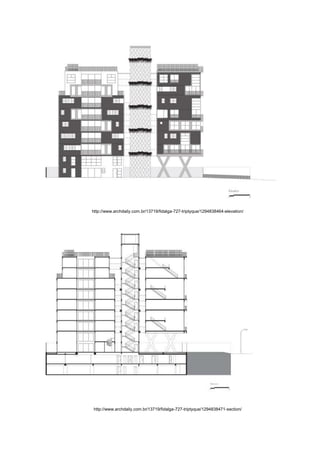

11. http://www.archdaily.com.br/13719/fidalga-727-triptyque/1294838464-elevation/
http://www.archdaily.com.br/13719/fidalga-727-triptyque/1294838471-section/

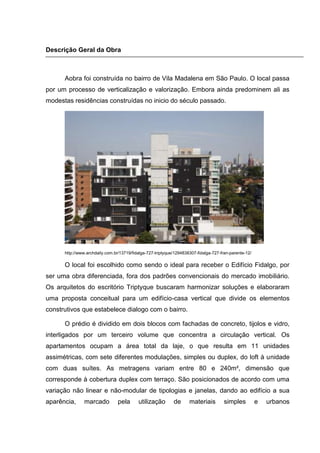

12. Descrição Geral da Obra
Aobra foi construída no bairro de Vila Madalena em São Paulo. O local passa
por um processo de verticalização e valorização. Embora ainda predominem ali as
modestas residências construídas no inicio do século passado.
http://www.archdaily.com.br/13719/fidalga-727-triptyque/1294838307-fidalga-727-fran-parente-12/
O local foi escolhido como sendo o ideal para receber o Edifício Fidalgo, por
ser uma obra diferenciada, fora dos padrões convencionais do mercado imobiliário.
Os arquitetos do escritório Triptyque buscaram harmonizar soluções e elaboraram
uma proposta conceitual para um edifício-casa vertical que divide os elementos
construtivos que estabelece dialogo com o bairro.
O prédio é dividido em dois blocos com fachadas de concreto, tijolos e vidro,
interligados por um terceiro volume que concentra a circulação vertical. Os
apartamentos ocupam a área total da laje, o que resulta em 11 unidades
assimétricas, com sete diferentes modulações, simples ou duplex, do loft à unidade
com duas suítes. As metragens variam entre 80 e 240m², dimensão que
corresponde à cobertura duplex com terraço. São posicionados de acordo com uma
variação não linear e não-modular de tipologias e janelas, dando ao edifício a sua
aparência, marcado pela utilização de materiais simples e urbanos

13. (predominantemente asfalto negro). O design dos apartamentos seguem os
seguintes princípios:
- Acesso individual pelo portão externo.
- Um apartamento por andar, o que garante visão panorâmica da cidade e ventilação
de 300º.
- Um elemento arquitetônico fora da normalidade: terraço, cobertura duplex com
jardim.
- Janelas diferentes em cada unidade.
- Planta livre, permitindo diferentes divisões internas.
- Modulação hidráulica e distribuição elétrica aparentes.
- A torre de circulação vertical serviu como abrigo para um jardim, com sistema de
irrigação.
http://www.archdaily.com.br/13719/fidalga-727-triptyque/fidalga_727_fran_parente_53/
Os pilares foram pensados em forma de “X”, feitos de concreto armado, onde
apoia-se o primeiro bloco. Esses pilares em “X” abriram lugar onde abriga um jardim
que começa ainda no espaço publico, passa pelo Térreo e continua na torre de
circulação vertical. O segundo volume se apoia diretamente no solo, com um
apartamento térreo. Para separar as unidades, a proposta arquitetônica estabeleceu
posicionamentos diferentes para as varandas e criou um jogo de aberturas livres de
modulações repetitivas, recurso que tornou a fachada mais atraente.

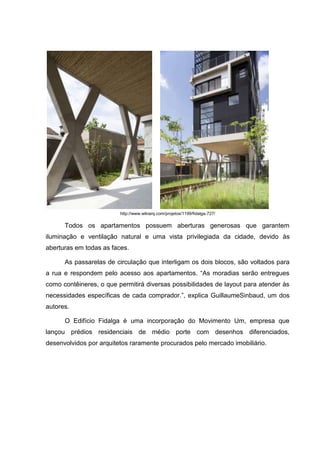

14. http://www.wikiarq.com/projetos/1199/fidalga-727/
Todos os apartamentos possuem aberturas generosas que garantem
iluminação e ventilação natural e uma vista privilegiada da cidade, devido às
aberturas em todas as faces.
As passarelas de circulação que interligam os dois blocos, são voltados para
a rua e respondem pelo acesso aos apartamentos. “As moradias serão entregues
como contêineres, o que permitirá diversas possibilidades de layout para atender às
necessidades específicas de cada comprador.”, explica GuillaumeSinbaud, um dos
autores.
O Edifício Fidalga é uma incorporação do Movimento Um, empresa que
lançou prédios residenciais de médio porte com desenhos diferenciados,
desenvolvidos por arquitetos raramente procurados pelo mercado imobiliário.

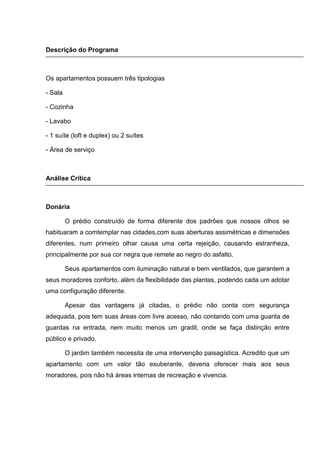

15. Descrição do Programa
Os apartamentos possuem três tipologias
- Sala
- Cozinha
- Lavabo
- 1 suíte (loft e duplex) ou 2 suítes
- Área de serviço
Análise Critica
Donária
O prédio construído de forma diferente dos padrões que nossos olhos se
habituaram a comtemplar nas cidades,com suas aberturas assimétricas e dimensões
diferentes, num primeiro olhar causa uma certa rejeição, causando estranheza,
principalmente por sua cor negra que remete ao negro do asfalto.
Seus apartamentos com iluminação natural e bem ventilados, que garantem a
seus moradores conforto, além da flexibilidade das plantas, podendo cada um adotar
uma configuração diferente.
Apesar das vantagens já citadas, o prédio não conta com segurança
adequada, pois tem suas áreas com livre acesso, não contando com uma guarita de
guardas na entrada, nem muito menos um gradil, onde se faça distinção entre
público e privado.
O jardim também necessita de uma intervenção paisagística. Acredito que um
apartamento com um valor tão exuberante, deveria oferecer mais aos seus
moradores, pois não há áreas internas de recreação e vivencia.

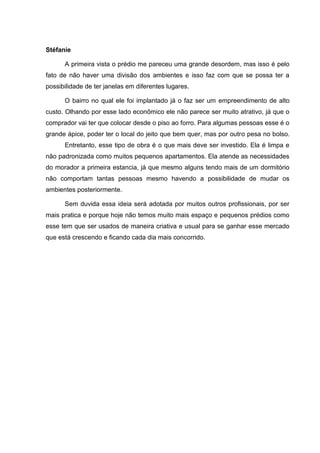

16. Stéfanie
A primeira vista o prédio me pareceu uma grande desordem, mas isso é pelo
fato de não haver uma divisão dos ambientes e isso faz com que se possa ter a
possibilidade de ter janelas em diferentes lugares.
O bairro no qual ele foi implantado já o faz ser um empreendimento de alto
custo. Olhando por esse lado econômico ele não parece ser muito atrativo, já que o
comprador vai ter que colocar desde o piso ao forro. Para algumas pessoas esse é o
grande ápice, poder ter o local do jeito que bem quer, mas por outro pesa no bolso.
Entretanto, esse tipo de obra é o que mais deve ser investido. Ela é limpa e
não padronizada como muitos pequenos apartamentos. Ela atende as necessidades
do morador a primeira estancia, já que mesmo alguns tendo mais de um dormitório
não comportam tantas pessoas mesmo havendo a possibilidade de mudar os
ambientes posteriormente.
Sem duvida essa ideia será adotada por muitos outros profissionais, por ser
mais pratica e porque hoje não temos muito mais espaço e pequenos prédios como
esse tem que ser usados de maneira criativa e usual para se ganhar esse mercado
que está crescendo e ficando cada dia mais concorrido.

17. Bibliografia
Arquitetônico UFSC
Disponível em: <http://www.arquitetonico.ufsc.br/triptyque-architecture>
Revista Casa e Jardim
Disponível em:
<http://revistacasaejardim.globo.com/Revista/Common/0,,EMI238310-16930,00-
UM+POR+QUATRO+E+TODOS+PELO+TRIPTYQUE.html>
O Estadão
Disponível em: <http://blogs.estadao.com.br/daniel-piza/?s=triptyque>
Arch Daily
Disponível em: <http://www.archdaily.com.br/13719/fidalga-727-
triptyque/1294838307-fidalga-727-fran-parente-12/>
WikiArq
Disponível em: <http://www.wikiarq.com/projetos/1193/loducca-colombia-325/>
